OPEL INSIGNIA BREAK 2017.5 Manual de Instruções (in Portugues)

Conservação do veículo269N.ºCircuito1Vidro elétrico esquerdo2Vidro elétrico direito3Módulo de controlo da carro‐
çaria4Ventoinha de comando da
climatização5Módulo de controlo da carro‐
çaria6Preparação do atrelado7Rebatimento elétrico dos
bancos traseiros8Módulo de controlo da carro‐
çaria9Módulo de controlo do motor10Mostrador Head-up11Redução de NO x/Aquecedor por
tubos12Redução de NO x/Sensor de
fuligem13Módulo UREAN.ºCircuito14Volante aquecido15Módulo de controlo da caixa de
velocidades16Amplificador17Alarme18Módulo de controlo da carro‐
çaria19Módulo UREA20Módulo de controlo da carro‐
çaria21Módulo de controlo da carro‐
çaria22Módulo de controlo da carro‐
çaria23Bloqueio do volante elétrico24Airbag25Conector de diagnóstico26Ponto de saída de energia da
bagageiraN.ºCircuito27Válvula EBCM28Disposição de polícia29–30–31Controlos do volante32Interruptor da ignição33Controlo da climatização34Módulo de acesso central35Conector AUX/USB36Carregador sem fios37Limpa-vidros traseiro38Onstar39Mostrador40Auxiliar de estacionamento41Compartimento de arrumação
no tecto42Rádio

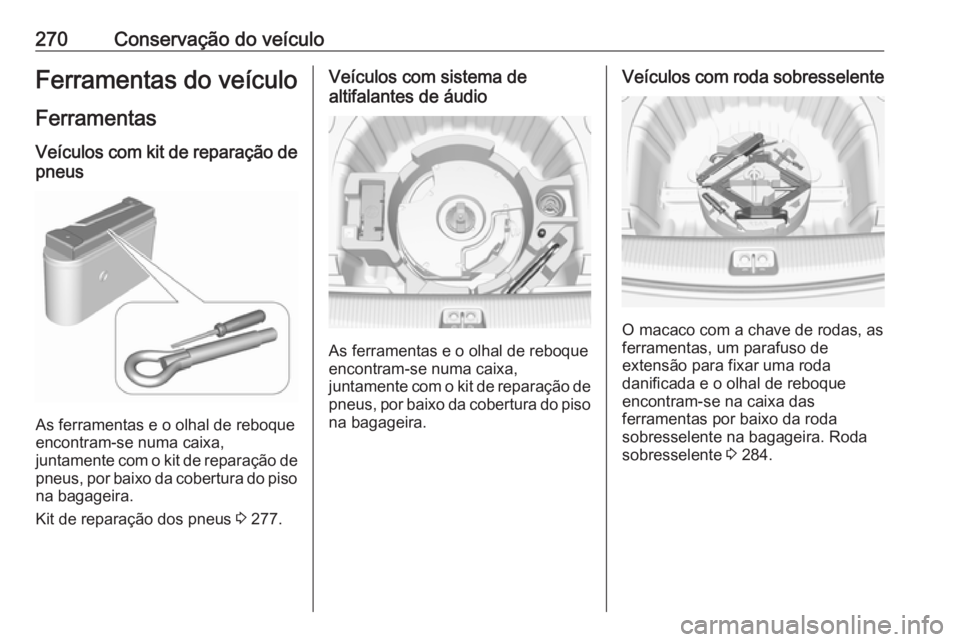

270Conservação do veículoFerramentas do veículo
Ferramentas
Veículos com kit de reparação de pneus
As ferramentas e o olhal de reboque
encontram-se numa caixa,
juntamente com o kit de reparação de pneus, por baixo da cobertura do piso
na bagageira.
Kit de reparação dos pneus 3 277.
Veículos com sistema de
altifalantes de áudio
As ferramentas e o olhal de reboque
encontram-se numa caixa,
juntamente com o kit de reparação de pneus, por baixo da cobertura do piso
na bagageira.
Veículos com roda sobresselente
O macaco com a chave de rodas, as
ferramentas, um parafuso de
extensão para fixar uma roda
danificada e o olhal de reboque
encontram-se na caixa das
ferramentas por baixo da roda
sobresselente na bagageira. Roda sobresselente 3 284.

Conservação do veículo271Rodas
Estado de pneus e jantes Passar pelas beiras da estrada
devagar e, se possível, em ângulo
recto. Passar por cima de superfícies semelhantes a arestas vivas pode
causar danos em pneus e jantes. Não
apertar os pneus contra os passeios
ao estacionar.
Regularmente, verificar se as jantes
apresentam danos. Recorrer a uma
oficina em caso de danos ou
desgaste invulgar.
Pneus de inverno
Os pneus de Inverno aumentam a
segurança de condução a
temperaturas inferiores a 7 ºC e, por
conseguinte, deverão ser montados
em todas as rodas.
De acordo com a legislação nacional
de cada país, colocar a etiqueta de
velocidade dentro do campo de visão do condutor.São permitidas todas as medidas de
pneus como pneus de Inverno
3 309.
Designação dos pneus
P. ex. 215/60 R 16 95 H215:largura do pneu, mm60:relação da secção transversal
(relação entre altura e largura
do pneu), %R:tipo de cinta: RadialRF:tipo: RunFlat16:diâmetro da roda, polegadas95:o índice de carga, p. ex. 95, é
equivalente a 690 kgH:letra do código de velocidade
Letra do código de velocidade:
Q:até 160 km/hS:até 180 km/hT:até 190 km/hH:até 210 km/hV:até 240 km/hW:até 270 km/h
Escolha um pneu adequado para a
velocidade máxima do veículo.
É possível alcançar a velocidade
máxima na tara com o condutor
(75 kg) mais 125 kg de carga. O
equipamento opcional pode reduzir a
velocidade máxima do veículo.
Desempenho 3 305.
Pneus direccionais Os pneus direcionais devem ser
montados de forma a rodarem na
direção correta. A direcção de
rotação adequada é indicada por um
símbolo (p. ex. uma seta) na parede
lateral do pneu.
Pressão dos pneus Verificar a pressão com os pneus
frios pelo menos cada 14 dias e antes de qualquer viagem grande. Não
esquecer de verificar também o pneu sobresselente. Isto também se aplica
a veículos com sistema de
monitorização da pressão dos pneus.
Desapertar a tampa da válvula.

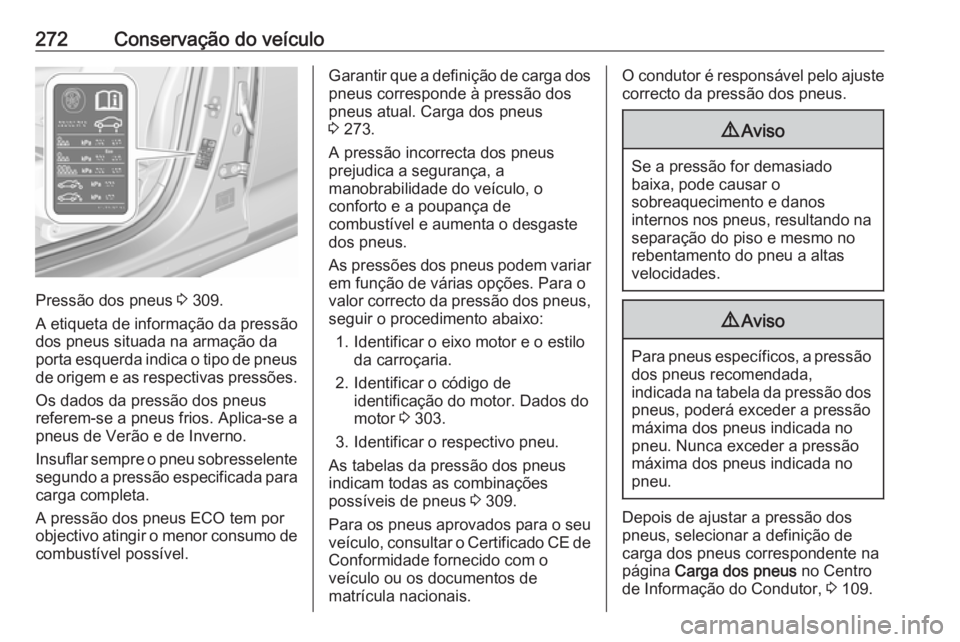

272Conservação do veículo
Pressão dos pneus 3 309.
A etiqueta de informação da pressão
dos pneus situada na armação da porta esquerda indica o tipo de pneus
de origem e as respectivas pressões.
Os dados da pressão dos pneus
referem-se a pneus frios. Aplica-se a
pneus de Verão e de Inverno.
Insuflar sempre o pneu sobresselente
segundo a pressão especificada para carga completa.
A pressão dos pneus ECO tem por
objectivo atingir o menor consumo de
combustível possível.
Garantir que a definição de carga dos pneus corresponde à pressão dos
pneus atual. Carga dos pneus
3 273.
A pressão incorrecta dos pneus
prejudica a segurança, a
manobrabilidade do veículo, o
conforto e a poupança de
combustível e aumenta o desgaste
dos pneus.
As pressões dos pneus podem variar em função de várias opções. Para o
valor correcto da pressão dos pneus,
seguir o procedimento abaixo:
1. Identificar o eixo motor e o estilo da carroçaria.
2. Identificar o código de identificação do motor. Dados do
motor 3 303.
3. Identificar o respectivo pneu.
As tabelas da pressão dos pneus indicam todas as combinações
possíveis de pneus 3 309.
Para os pneus aprovados para o seu veículo, consultar o Certificado CE de Conformidade fornecido com o
veículo ou os documentos de
matrícula nacionais.O condutor é responsável pelo ajuste
correcto da pressão dos pneus.9 Aviso
Se a pressão for demasiado
baixa, pode causar o
sobreaquecimento e danos
internos nos pneus, resultando na separação do piso e mesmo no
rebentamento do pneu a altas
velocidades.
9 Aviso
Para pneus específicos, a pressão
dos pneus recomendada,
indicada na tabela da pressão dos
pneus, poderá exceder a pressão
máxima dos pneus indicada no
pneu. Nunca exceder a pressão
máxima dos pneus indicada no
pneu.
Depois de ajustar a pressão dos
pneus, selecionar a definição de
carga dos pneus correspondente na
página Carga dos pneus no Centro
de Informação do Condutor, 3 109.

Conservação do veículo273Sujeição à temperaturaA pressão dos pneus depende da
temperatura dos pneus. Durante a
condução a temperatura e a pressão
dos pneus aumentam. Os valores da
pressão dos pneus fornecidos na
etiqueta de pressão dos pneus e na
tabela de pressão dos pneus são
válidos para pneus frios, o que
significa a 20 °C.
A pressão aumenta quase 10 kPa
para um aumento de temperatura de
10 °C. Isto deve ser tido em
consideração ao verificar pneus
quentes.
O valor da pressão dos pneus
apresentado no Centro de
Informação do Condutor é a pressão efetiva dos pneus. Um pneu
arrefecido mostra um valor
diminuído, o que não indica uma fuga
de ar.Sistema de controlo da
pressão dos pneus
O sistema de monitorização da
pressão dos pneus verifica a pressão
dos quatro pneus uma vez por minuto quando a velocidade do veículo
ultrapassa determinado limite.Atenção
O sistema de controlo da pressão
dos pneus avisa se os pneus
estão com pouca pressão e não
substitui a manutenção regular dos pneus por parte do condutor.
Todas as rodas devem possuir
sensores de pressão e os pneus
devem possuir a pressão prescrita.
Advertência
Nos países onde o sistema de
controlo da pressão dos pneus é
exigido legalmente, a utilização de
rodas sem sensores de pressão
invalida a autorização de utilização.
Selecionar a página Controlo da
pressão dos pneus no menu
Informação no Centro de Informação
do Condutor 3 109.
O estado do sistema e os avisos de
pressão são indicados por uma
mensagem com o pneu em questão
no Centro de Informação do
Condutor.
O sistema considera a temperatura
dos pneus e a definição de carga dos
pneus para os avisos.
Definição de carga dos pneus, ver
mais abaixo neste capítulo.
Sujeição à temperatura 3 271.

274Conservação do veículo
Uma situação de pressão baixa
detectada é indicada pela luz de
aviso w 3 106.
Se a luz de aviso w se acender, parar
logo que possível e encher os pneus
de acordo com o recomendado
3 309.
Garantir que o estado de carga do
veículo corresponde à pressão dos
pneus selecionada. Estado de carga
do veículo, ver mais abaixo neste
capítulo.
Após o enchimento, poderá ser
necessário conduzir um pouco para
actualizar os valores da pressão dos
pneus no Centro de Informação do
Condutor. Durante este tempo w
poderá continuar a acender-se.
Se w se acender a temperaturas
mais baixas e se apagar depois de
algum tempo de condução, isto pode
ser um indicador de aproximação a
um estado de pressão baixa dos
pneus. Verificar a pressão dos pneus.
Mensagens do veículo 3 123.
Apenas montar rodas com sensores
de pressão, de outro modo a pressão dos pneus não será apresentada e
w acende continuamente.
Uma roda sobresselente ou roda
sobresselente temporária não está
equipada com sensor de pressão. O
sistema de monitorização da pressão
dos pneus não está operacional para
estas rodas. Indicador de controlo w
acende. Para as outras três rodas o
sistema mantém-se operacional.
A utilização de kits de reparação dos
pneus líquido à venda no mercado
pode prejudicar o funcionamento do
sistema. Podem ser utilizados kits de reparação aprovados pelo fabricante.
Utilizar dispositivos eletrónicos ou
estar perto de instalações que
utilizam frequências de onda
semelhantes pode interferir com o
sistema de controlo da pressão dos
pneus.De cada vez que os pneus são
substituídos os sensores do sistema
de controlo da pressão dos pneus
devem ser desmontados e
submetidos a manutenção. Para o sensor roscado substituir o núcleo da
válvula e anel de vedação, para o
sensor de encaixe substituir a
totalidade da haste da válvula.
Utilizar apenas tampas de válvula de
plástico originais para proteger a
válvula contra quaisquer danos.Atenção
Não utilizar tampas de válvula de
metal, uma vez que causam
oxidação e danos na válvula.
Estado de carga do veículo
Ajustar a pressão dos pneus ao
estado de carga de acordo com a
etiqueta de informação dos pneus ou a tabela de pressão dos pneus
3 309 e selecionar a definição
adequada na página Carga dos
pneus , no menu Definições no Centro
de Informação do Condutor 3 109.

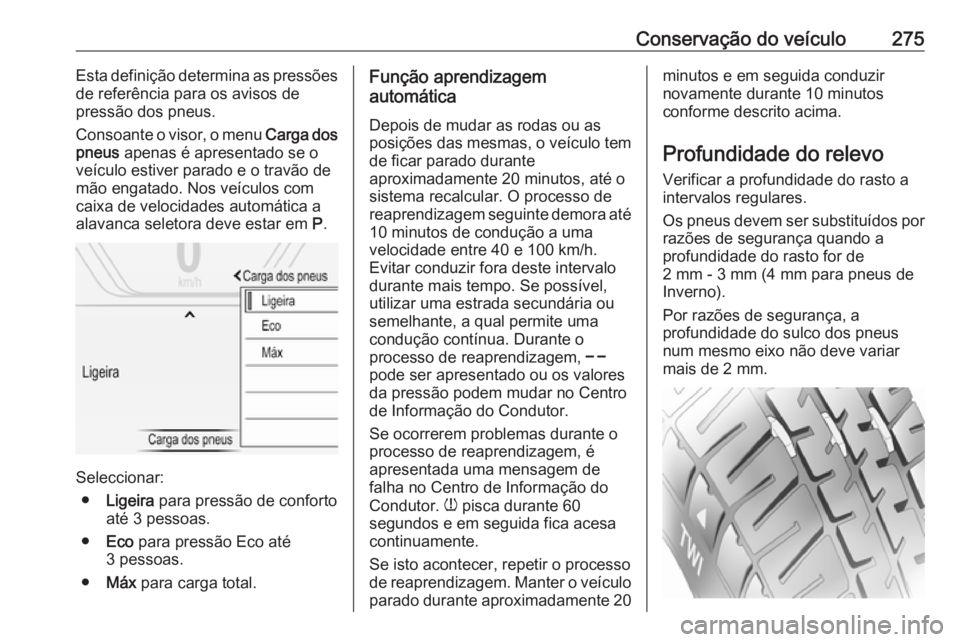

Conservação do veículo275Esta definição determina as pressões
de referência para os avisos de
pressão dos pneus.
Consoante o visor, o menu Carga dos
pneus apenas é apresentado se o
veículo estiver parado e o travão de
mão engatado. Nos veículos com
caixa de velocidades automática a
alavanca seletora deve estar em P.
Seleccionar:
● Ligeira para pressão de conforto
até 3 pessoas.
● Eco para pressão Eco até
3 pessoas.
● Máx para carga total.
Função aprendizagem
automática
Depois de mudar as rodas ou asposições das mesmas, o veículo tem
de ficar parado durante
aproximadamente 20 minutos, até o
sistema recalcular. O processo de
reaprendizagem seguinte demora até 10 minutos de condução a uma
velocidade entre 40 e 100 km/h.
Evitar conduzir fora deste intervalo
durante mais tempo. Se possível,
utilizar uma estrada secundária ou
semelhante, a qual permite uma
condução contínua. Durante o
processo de reaprendizagem, $
pode ser apresentado ou os valores
da pressão podem mudar no Centro
de Informação do Condutor.
Se ocorrerem problemas durante o
processo de reaprendizagem, é
apresentada uma mensagem de
falha no Centro de Informação do
Condutor. w pisca durante 60
segundos e em seguida fica acesa
continuamente.
Se isto acontecer, repetir o processo de reaprendizagem. Manter o veículo
parado durante aproximadamente 20minutos e em seguida conduzir
novamente durante 10 minutos
conforme descrito acima.
Profundidade do relevo
Verificar a profundidade do rasto a
intervalos regulares.
Os pneus devem ser substituídos por
razões de segurança quando a
profundidade do rasto for de
2 mm - 3 mm (4 mm para pneus de
Inverno).
Por razões de segurança, a
profundidade do sulco dos pneus
num mesmo eixo não deve variar
mais de 2 mm.

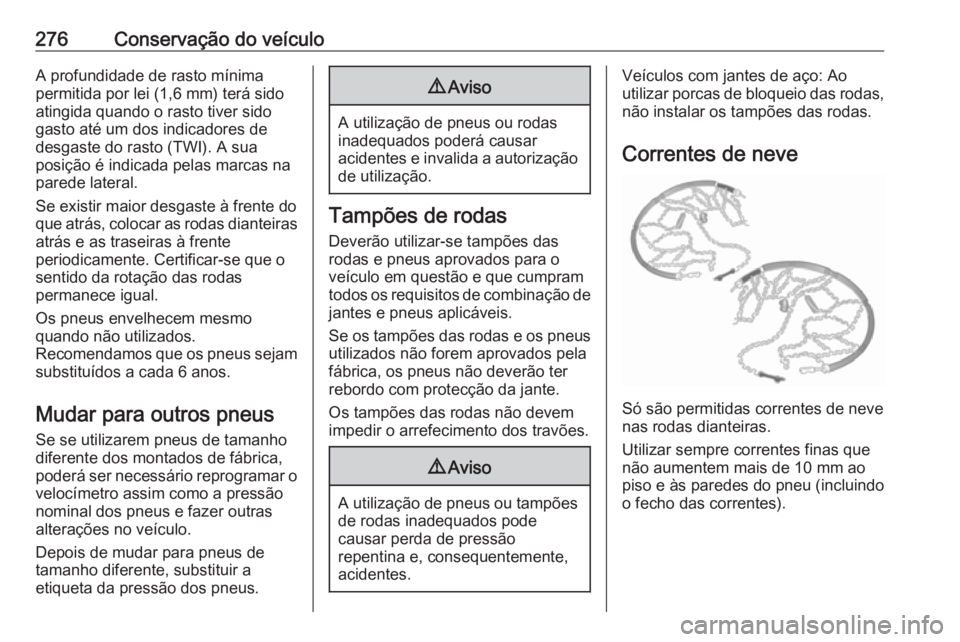

276Conservação do veículoA profundidade de rasto mínima
permitida por lei (1,6 mm) terá sido
atingida quando o rasto tiver sido
gasto até um dos indicadores de
desgaste do rasto (TWI). A sua
posição é indicada pelas marcas na
parede lateral.
Se existir maior desgaste à frente do
que atrás, colocar as rodas dianteiras atrás e as traseiras à frente
periodicamente. Certificar-se que o
sentido da rotação das rodas
permanece igual.
Os pneus envelhecem mesmo
quando não utilizados.
Recomendamos que os pneus sejam
substituídos a cada 6 anos.
Mudar para outros pneus
Se se utilizarem pneus de tamanho
diferente dos montados de fábrica,
poderá ser necessário reprogramar o
velocímetro assim como a pressão
nominal dos pneus e fazer outras
alterações no veículo.
Depois de mudar para pneus de
tamanho diferente, substituir a
etiqueta da pressão dos pneus.9 Aviso
A utilização de pneus ou rodas
inadequados poderá causar
acidentes e invalida a autorização de utilização.
Tampões de rodas
Deverão utilizar-se tampões das rodas e pneus aprovados para o
veículo em questão e que cumpram
todos os requisitos de combinação de
jantes e pneus aplicáveis.
Se os tampões das rodas e os pneus
utilizados não forem aprovados pela
fábrica, os pneus não deverão ter
rebordo com protecção da jante.
Os tampões das rodas não devem
impedir o arrefecimento dos travões.
9 Aviso
A utilização de pneus ou tampões
de rodas inadequados pode
causar perda de pressão
repentina e, consequentemente,
acidentes.
Veículos com jantes de aço: Ao utilizar porcas de bloqueio das rodas,
não instalar os tampões das rodas.
Correntes de neve
Só são permitidas correntes de neve
nas rodas dianteiras.
Utilizar sempre correntes finas que
não aumentem mais de 10 mm ao
piso e às paredes do pneu (incluindo
o fecho das correntes).

Conservação do veículo2779Aviso
Danos podem levar os pneus a
rebentar.
As correntes para pneus apenas são permitidas em pneus de tamanho
215/60 R16, 215/55 R17,
225/55 R17 M+S e 235/45 R18.
Roda sobresselente temporária
Não é permitida a utilização de
correntes de neve na roda
sobresselente.
Kit de reparação de pneus
O kit de reparação de pneus pode ser utilizado para reparar pequenos
danos no rasto de um pneu.
Não retirar quaisquer objectos
estranhos dos pneus.
Danos num pneu que excedam
4 mm ou na faixa lateral do pneu não
podem ser reparados com o kit de reparação dos pneus.
9 Aviso
Não conduzir a mais de 80 km/h.
Não utilizar durante um período
longo de tempo.
A condução e o manuseio podem
ser afectados.
Estão disponíveis dois tipos de kit de reparação de pneus:
● O tipo 1 é indicado pelo
interruptor para ligar/desligar na
parte superior do compressor.
● O tipo 2 é indicado pelo
interruptor para ligar/desligar na
parte lateral do compressor.
Se o veículo tiver um pneu furado:
Aplicar o travão de mão e engatar a
1.ª velocidade, a marcha-atrás ou a
posição P.

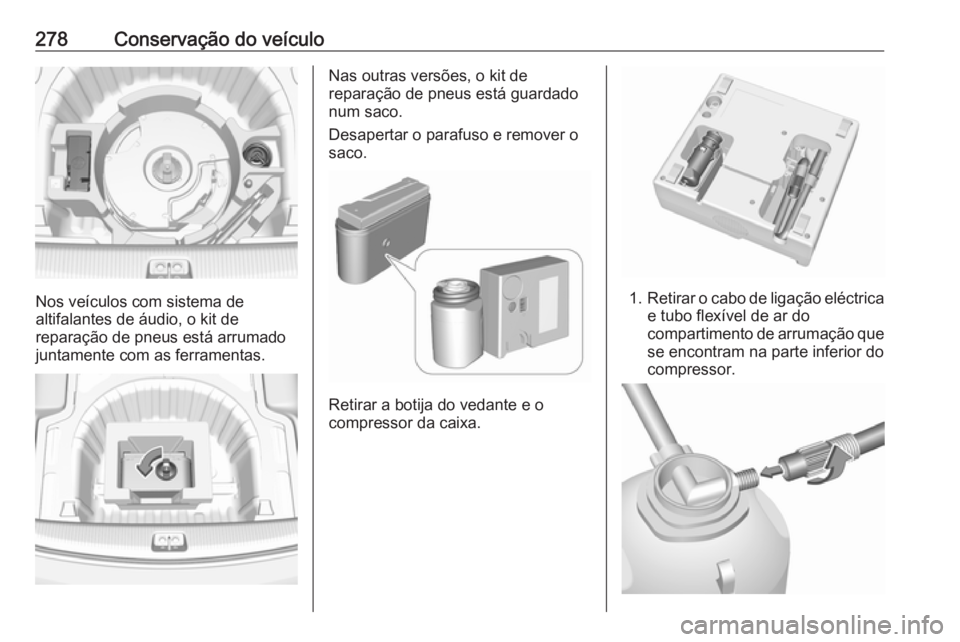

278Conservação do veículo
Nos veículos com sistema de
altifalantes de áudio, o kit de
reparação de pneus está arrumado
juntamente com as ferramentas.
Nas outras versões, o kit de
reparação de pneus está guardado
num saco.
Desapertar o parafuso e remover o
saco.
Retirar a botija do vedante e o
compressor da caixa.
1. Retirar o cabo de ligação eléctrica
e tubo flexível de ar do
compartimento de arrumação que se encontram na parte inferior do
compressor.
