OPEL INSIGNIA BREAK 2017.5 Manuale di uso e manutenzione (in Italian)

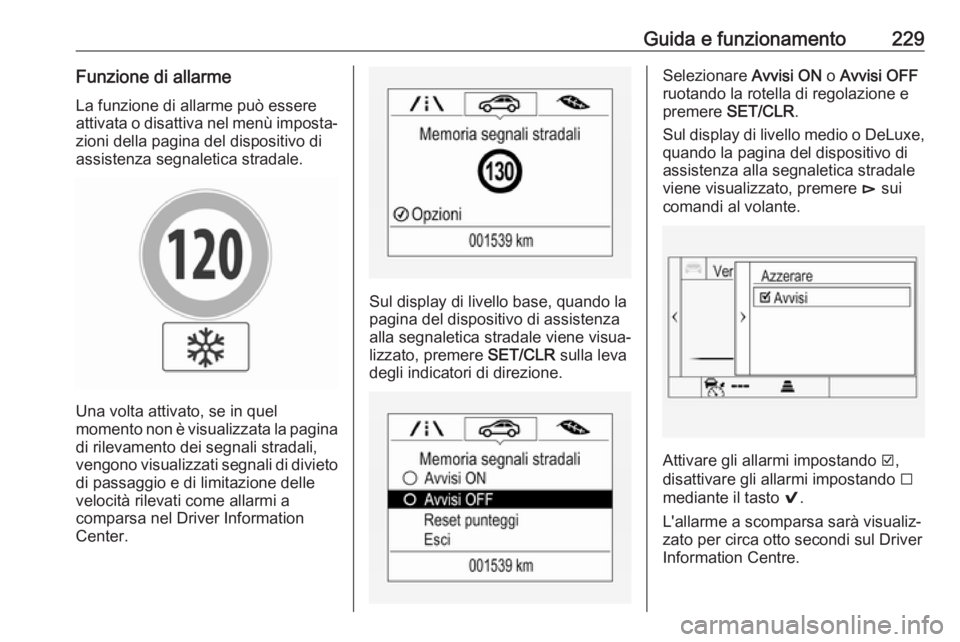

Guida e funzionamento229Funzione di allarmeLa funzione di allarme può essere
attivata o disattiva nel menù imposta‐
zioni della pagina del dispositivo di
assistenza segnaletica stradale.
Una volta attivato, se in quel
momento non è visualizzata la pagina di rilevamento dei segnali stradali,
vengono visualizzati segnali di divieto
di passaggio e di limitazione delle
velocità rilevati come allarmi a
comparsa nel Driver Information
Center.
Sul display di livello base, quando la
pagina del dispositivo di assistenza
alla segnaletica stradale viene visua‐
lizzato, premere SET/CLR sulla leva
degli indicatori di direzione.
Selezionare Avvisi ON o Avvisi OFF
ruotando la rotella di regolazione e
premere SET/CLR .
Sul display di livello medio o DeLuxe, quando la pagina del dispositivo di
assistenza alla segnaletica stradale
viene visualizzato, premere é sui
comandi al volante.
Attivare gli allarmi impostando J,
disattivare gli allarmi impostando I
mediante il tasto 9.
L'allarme a scomparsa sarà visualiz‐ zato per circa otto secondi sul Driver
Information Centre.

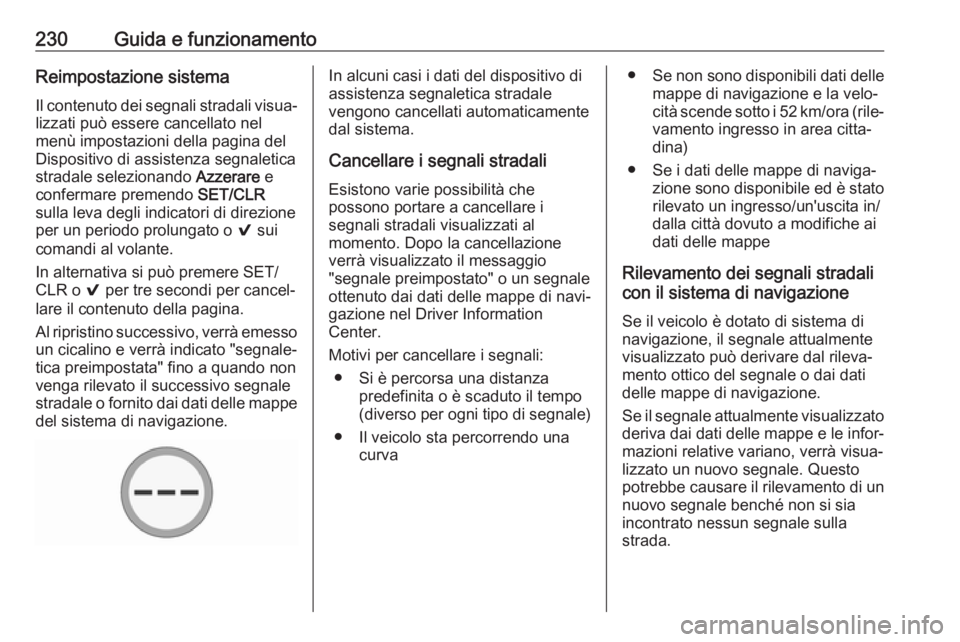

230Guida e funzionamentoReimpostazione sistemaIl contenuto dei segnali stradali visua‐
lizzati può essere cancellato nel
menù impostazioni della pagina del
Dispositivo di assistenza segnaletica
stradale selezionando Azzerare e
confermare premendo SET/CLR
sulla leva degli indicatori di direzione
per un periodo prolungato o 9 sui
comandi al volante.
In alternativa si può premere SET/ CLR o 9 per tre secondi per cancel‐
lare il contenuto della pagina.
Al ripristino successivo, verrà emesso un cicalino e verrà indicato "segnale‐
tica preimpostata" fino a quando non
venga rilevato il successivo segnale
stradale o fornito dai dati delle mappe
del sistema di navigazione.In alcuni casi i dati del dispositivo di
assistenza segnaletica stradale
vengono cancellati automaticamente
dal sistema.
Cancellare i segnali stradali Esistono varie possibilità che
possono portare a cancellare i
segnali stradali visualizzati al
momento. Dopo la cancellazione
verrà visualizzato il messaggio
"segnale preimpostato" o un segnale
ottenuto dai dati delle mappe di navi‐
gazione nel Driver Information
Center.
Motivi per cancellare i segnali: ● Si è percorsa una distanza predefinita o è scaduto il tempo
(diverso per ogni tipo di segnale)
● Il veicolo sta percorrendo una curva●Se non sono disponibili dati delle
mappe di navigazione e la velo‐
cità scende sotto i 52 km/ora (rile‐
vamento ingresso in area citta‐ dina)
● Se i dati delle mappe di naviga‐ zione sono disponibile ed è statorilevato un ingresso/un'uscita in/
dalla città dovuto a modifiche ai
dati delle mappe
Rilevamento dei segnali stradali
con il sistema di navigazione
Se il veicolo è dotato di sistema di
navigazione, il segnale attualmente
visualizzato può derivare dal rileva‐
mento ottico del segnale o dai dati
delle mappe di navigazione.
Se il segnale attualmente visualizzato deriva dai dati delle mappe e le infor‐
mazioni relative variano, verrà visua‐
lizzato un nuovo segnale. Questo
potrebbe causare il rilevamento di un nuovo segnale benché non si sia
incontrato nessun segnale sulla
strada.

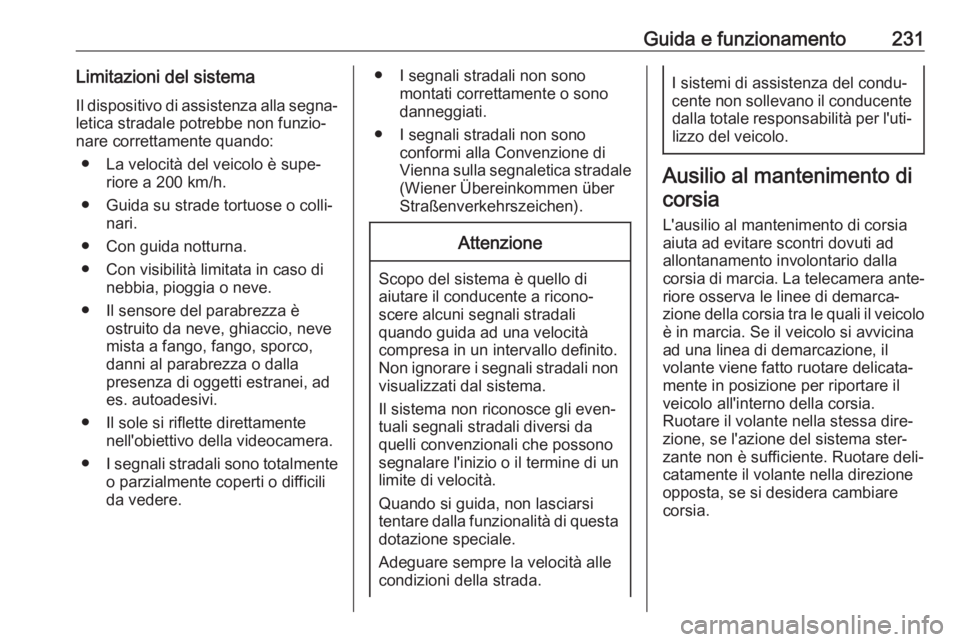

Guida e funzionamento231Limitazioni del sistemaIl dispositivo di assistenza alla segna‐
letica stradale potrebbe non funzio‐
nare correttamente quando:
● La velocità del veicolo è supe‐ riore a 200 km/h.
● Guida su strade tortuose o colli‐ nari.
● Con guida notturna.
● Con visibilità limitata in caso di nebbia, pioggia o neve.
● Il sensore del parabrezza è ostruito da neve, ghiaccio, neve
mista a fango, fango, sporco,
danni al parabrezza o dalla
presenza di oggetti estranei, ad
es. autoadesivi.
● Il sole si riflette direttamente nell'obiettivo della videocamera.
● I segnali stradali sono totalmente
o parzialmente coperti o difficili
da vedere.● I segnali stradali non sono montati correttamente o sono
danneggiati.
● I segnali stradali non sono conformi alla Convenzione di
Vienna sulla segnaletica stradale (Wiener Übereinkommen über
Straßenverkehrszeichen).Attenzione
Scopo del sistema è quello di
aiutare il conducente a ricono‐
scere alcuni segnali stradali
quando guida ad una velocità
compresa in un intervallo definito.
Non ignorare i segnali stradali non visualizzati dal sistema.
Il sistema non riconosce gli even‐
tuali segnali stradali diversi da
quelli convenzionali che possono
segnalare l'inizio o il termine di un
limite di velocità.
Quando si guida, non lasciarsi
tentare dalla funzionalità di questa
dotazione speciale.
Adeguare sempre la velocità alle
condizioni della strada.
I sistemi di assistenza del condu‐
cente non sollevano il conducente dalla totale responsabilità per l'uti‐
lizzo del veicolo.
Ausilio al mantenimento di
corsia
L'ausilio al mantenimento di corsia aiuta ad evitare scontri dovuti ad
allontanamento involontario dalla
corsia di marcia. La telecamera ante‐ riore osserva le linee di demarca‐
zione della corsia tra le quali il veicolo
è in marcia. Se il veicolo si avvicina
ad una linea di demarcazione, il
volante viene fatto ruotare delicata‐
mente in posizione per riportare il
veicolo all'interno della corsia.
Ruotare il volante nella stessa dire‐
zione, se l'azione del sistema ster‐ zante non è sufficiente. Ruotare deli‐
catamente il volante nella direzione
opposta, se si desidera cambiare corsia.

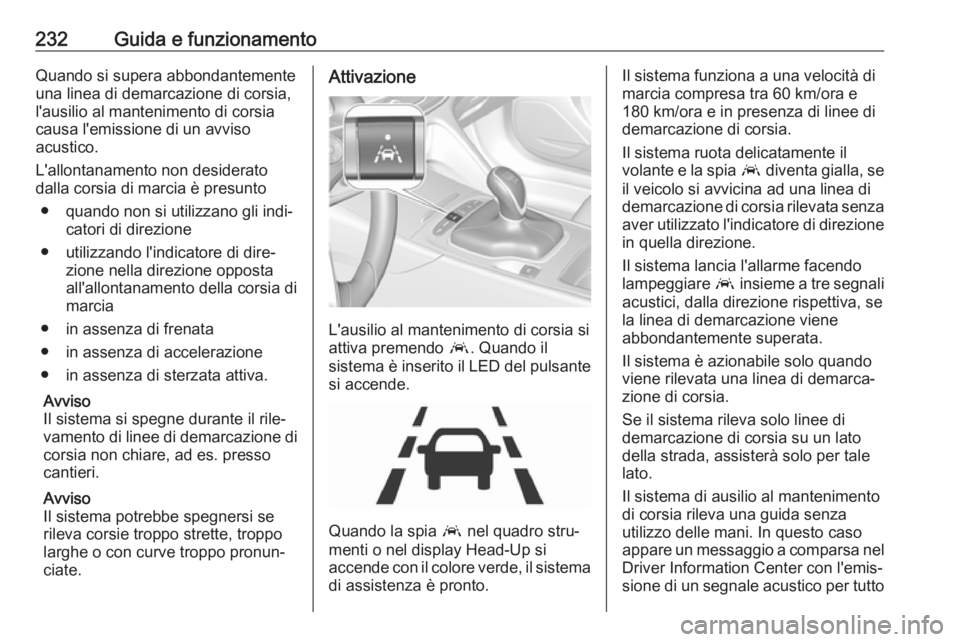

232Guida e funzionamentoQuando si supera abbondantemente
una linea di demarcazione di corsia,
l'ausilio al mantenimento di corsia
causa l'emissione di un avviso
acustico.
L'allontanamento non desiderato
dalla corsia di marcia è presunto
● quando non si utilizzano gli indi‐ catori di direzione
● utilizzando l'indicatore di dire‐ zione nella direzione opposta
all'allontanamento della corsia di
marcia
● in assenza di frenata
● in assenza di accelerazione
● in assenza di sterzata attiva.
Avviso
Il sistema si spegne durante il rile‐ vamento di linee di demarcazione di corsia non chiare, ad es. pressocantieri.
Avviso
Il sistema potrebbe spegnersi se
rileva corsie troppo strette, troppo
larghe o con curve troppo pronun‐
ciate.Attivazione
L'ausilio al mantenimento di corsia si
attiva premendo a. Quando il
sistema è inserito il LED del pulsante
si accende.
Quando la spia a nel quadro stru‐
menti o nel display Head-Up si
accende con il colore verde, il sistema
di assistenza è pronto.
Il sistema funziona a una velocità di
marcia compresa tra 60 km/ora e
180 km/ora e in presenza di linee di
demarcazione di corsia.
Il sistema ruota delicatamente il
volante e la spia a diventa gialla, se
il veicolo si avvicina ad una linea di
demarcazione di corsia rilevata senza aver utilizzato l'indicatore di direzione
in quella direzione.
Il sistema lancia l'allarme facendo
lampeggiare a insieme a tre segnali
acustici, dalla direzione rispettiva, se
la linea di demarcazione viene
abbondantemente superata.
Il sistema è azionabile solo quando
viene rilevata una linea di demarca‐
zione di corsia.
Se il sistema rileva solo linee di
demarcazione di corsia su un lato
della strada, assisterà solo per tale lato.
Il sistema di ausilio al mantenimento
di corsia rileva una guida senza
utilizzo delle mani. In questo caso
appare un messaggio a comparsa nel
Driver Information Center con l'emis‐
sione di un segnale acustico per tutto

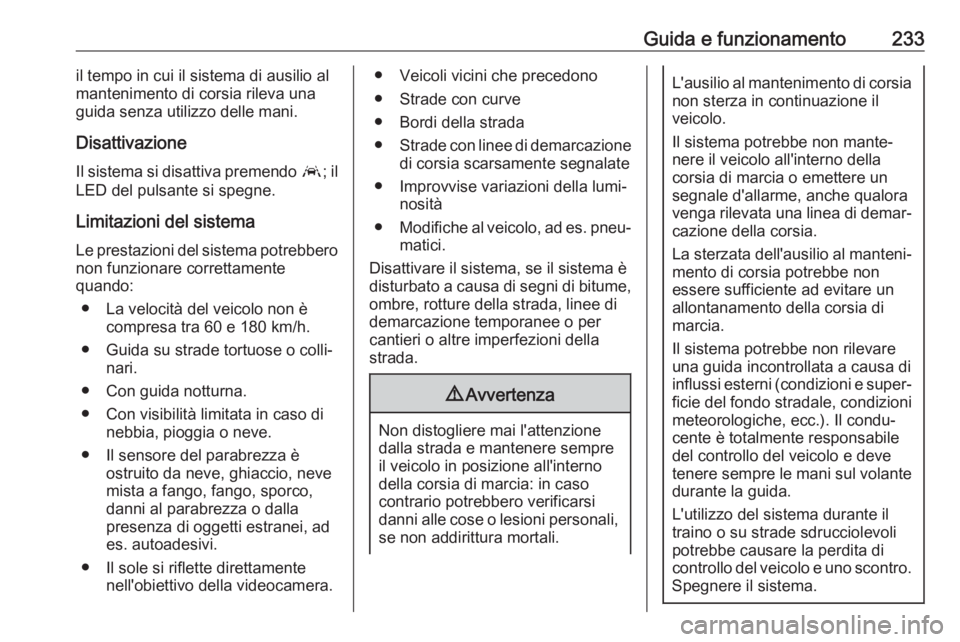

Guida e funzionamento233il tempo in cui il sistema di ausilio al
mantenimento di corsia rileva una
guida senza utilizzo delle mani.
Disattivazione Il sistema si disattiva premendo a; il
LED del pulsante si spegne.
Limitazioni del sistema Le prestazioni del sistema potrebbero
non funzionare correttamente
quando:
● La velocità del veicolo non è compresa tra 60 e 180 km/h.
● Guida su strade tortuose o colli‐ nari.
● Con guida notturna.
● Con visibilità limitata in caso di nebbia, pioggia o neve.
● Il sensore del parabrezza è ostruito da neve, ghiaccio, neve
mista a fango, fango, sporco,
danni al parabrezza o dalla
presenza di oggetti estranei, ad
es. autoadesivi.
● Il sole si riflette direttamente nell'obiettivo della videocamera.● Veicoli vicini che precedono
● Strade con curve
● Bordi della strada
● Strade con linee di demarcazione
di corsia scarsamente segnalate
● Improvvise variazioni della lumi‐ nosità
● Modifiche al veicolo, ad es. pneu‐
matici.
Disattivare il sistema, se il sistema è disturbato a causa di segni di bitume, ombre, rotture della strada, linee didemarcazione temporanee o per
cantieri o altre imperfezioni della
strada.9 Avvertenza
Non distogliere mai l'attenzione
dalla strada e mantenere sempre
il veicolo in posizione all'interno
della corsia di marcia: in caso
contrario potrebbero verificarsi
danni alle cose o lesioni personali, se non addirittura mortali.
L'ausilio al mantenimento di corsia non sterza in continuazione il
veicolo.
Il sistema potrebbe non mante‐
nere il veicolo all'interno della
corsia di marcia o emettere un
segnale d'allarme, anche qualora
venga rilevata una linea di demar‐
cazione della corsia.
La sterzata dell'ausilio al manteni‐
mento di corsia potrebbe non
essere sufficiente ad evitare un
allontanamento della corsia di
marcia.
Il sistema potrebbe non rilevare
una guida incontrollata a causa di
influssi esterni (condizioni e super‐ ficie del fondo stradale, condizioni
meteorologiche, ecc.). Il condu‐
cente è totalmente responsabile
del controllo del veicolo e deve tenere sempre le mani sul volante durante la guida.
L'utilizzo del sistema durante il
traino o su strade sdrucciolevoli
potrebbe causare la perdita di
controllo del veicolo e uno scontro.
Spegnere il sistema.

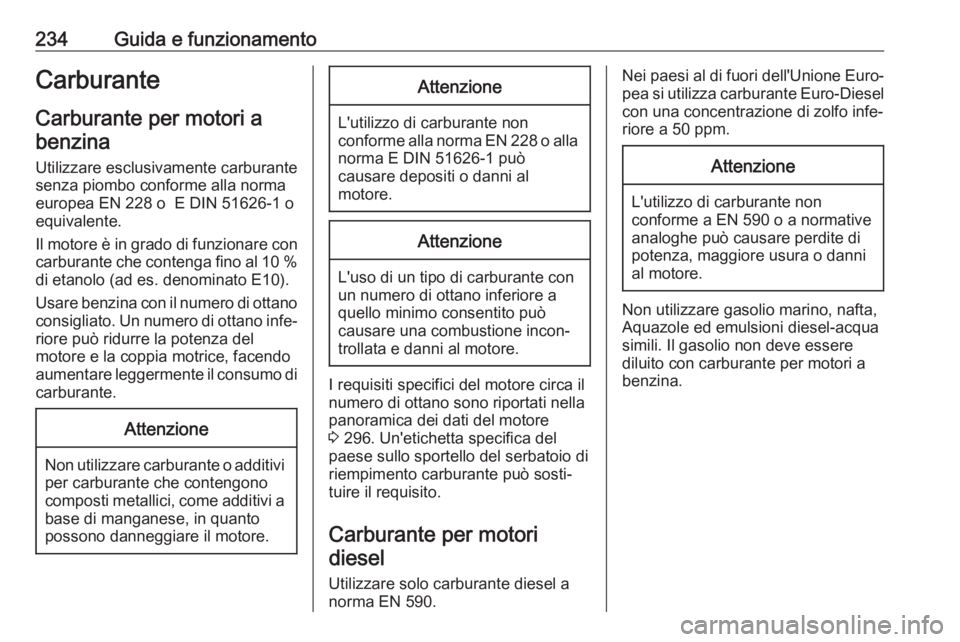

234Guida e funzionamentoCarburanteCarburante per motori a
benzina
Utilizzare esclusivamente carburantesenza piombo conforme alla norma
europea EN 228 o E DIN 51626-1 o
equivalente.
Il motore è in grado di funzionare con
carburante che contenga fino al 10 % di etanolo (ad es. denominato E10).
Usare benzina con il numero di ottano consigliato. Un numero di ottano infe‐
riore può ridurre la potenza del
motore e la coppia motrice, facendo
aumentare leggermente il consumo di
carburante.Attenzione
Non utilizzare carburante o additivi per carburante che contengono
composti metallici, come additivi a
base di manganese, in quanto
possono danneggiare il motore.
Attenzione
L'utilizzo di carburante non
conforme alla norma EN 228 o alla norma E DIN 51626-1 può
causare depositi o danni al
motore.
Attenzione
L'uso di un tipo di carburante con
un numero di ottano inferiore a
quello minimo consentito può
causare una combustione incon‐ trollata e danni al motore.
I requisiti specifici del motore circa il
numero di ottano sono riportati nella
panoramica dei dati del motore
3 296. Un'etichetta specifica del
paese sullo sportello del serbatoio di
riempimento carburante può sosti‐
tuire il requisito.
Carburante per motori diesel
Utilizzare solo carburante diesel a
norma EN 590.
Nei paesi al di fuori dell'Unione Euro‐ pea si utilizza carburante Euro-Diesel con una concentrazione di zolfo infe‐riore a 50 ppm.Attenzione
L'utilizzo di carburante non
conforme a EN 590 o a normative
analoghe può causare perdite di
potenza, maggiore usura o danni
al motore.
Non utilizzare gasolio marino, nafta,
Aquazole ed emulsioni diesel-acqua
simili. Il gasolio non deve essere
diluito con carburante per motori a
benzina.

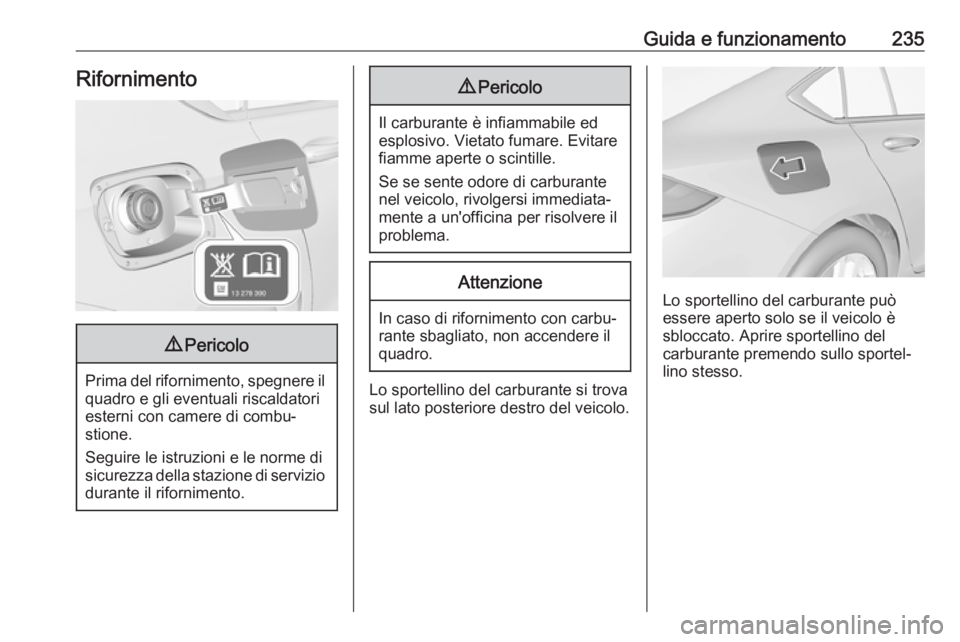

Guida e funzionamento235Rifornimento9Pericolo
Prima del rifornimento, spegnere il
quadro e gli eventuali riscaldatori
esterni con camere di combu‐
stione.
Seguire le istruzioni e le norme di
sicurezza della stazione di servizio durante il rifornimento.
9 Pericolo
Il carburante è infiammabile ed
esplosivo. Vietato fumare. Evitare
fiamme aperte o scintille.
Se se sente odore di carburante nel veicolo, rivolgersi immediata‐
mente a un'officina per risolvere il
problema.
Attenzione
In caso di rifornimento con carbu‐
rante sbagliato, non accendere il
quadro.
Lo sportellino del carburante si trova
sul lato posteriore destro del veicolo.
Lo sportellino del carburante può
essere aperto solo se il veicolo è
sbloccato. Aprire sportellino del
carburante premendo sullo sportel‐
lino stesso.

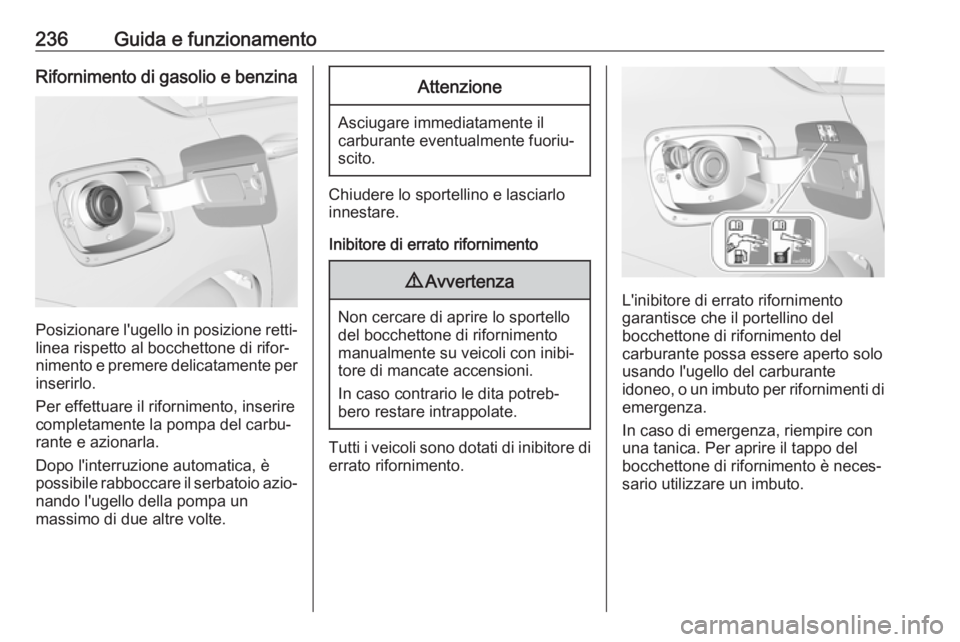

236Guida e funzionamentoRifornimento di gasolio e benzina
Posizionare l'ugello in posizione retti‐linea rispetto al bocchettone di rifor‐
nimento e premere delicatamente per
inserirlo.
Per effettuare il rifornimento, inserire completamente la pompa del carbu‐
rante e azionarla.
Dopo l'interruzione automatica, è
possibile rabboccare il serbatoio azio‐
nando l'ugello della pompa un
massimo di due altre volte.
Attenzione
Asciugare immediatamente il
carburante eventualmente fuoriu‐ scito.
Chiudere lo sportellino e lasciarlo
innestare.
Inibitore di errato rifornimento
9 Avvertenza
Non cercare di aprire lo sportello
del bocchettone di rifornimento
manualmente su veicoli con inibi‐
tore di mancate accensioni.
In caso contrario le dita potreb‐
bero restare intrappolate.
Tutti i veicoli sono dotati di inibitore di
errato rifornimento.
L'inibitore di errato rifornimento
garantisce che il portellino del
bocchettone di rifornimento del
carburante possa essere aperto solo
usando l'ugello del carburante
idoneo, o un imbuto per rifornimenti di
emergenza.
In caso di emergenza, riempire con
una tanica. Per aprire il tappo del
bocchettone di rifornimento è neces‐
sario utilizzare un imbuto.

Guida e funzionamento237
L'imbuto si trova nel vano di carico.
Posizionare l'imbuto in posizione rettilinea rispetto al bocchettone di
rifornimento e premere delicatamente
per inserirlo.
Usare l'imbuto per far entrare il carbu‐ rante nel bocchettone di rifornimento.
Dopo il rabbocco, riporre l'imbuto nel
vano di carico.
Consumo di carburante -Emissioni di CO 2
Il consumo di carburante (in ciclo combinato) del modello Opel Insignia è compreso tra 6,1 e 4,0 l/100 km
A seconda del Paese, il consumo di
carburante si visualizza in km/l.
Le emissioni di CO 2 (combinato)
vanno dai 138 ai 105 g/km.
Per i valori specifici per il proprio
veicolo fare riferimento al Certificato
di conformità EEC fornito con il
veicolo o ad altri documenti di regi‐
strazione nazionale.
Informazioni generali Il consumo di carburante e le emis‐
sioni di CO 2 specifici ufficiali citati
fanno riferimento al modello base EU
con dotazione standard.
I dati sul consumo di carburante e
sulle emissioni di CO 2 sono determi‐
nati in base alle norme R (EC)
N. 715/2007 (nella versione rispetti‐
vamente applicabile), prendendo in
considerazione il peso del veicolo in
ordine di marcia, come specificato dal
regolamento.
Le cifre sono fornite solo a fini compa‐ rativi tra diversi tipi di veicoli e non
devono essere considerate una
garanzia del consumo effettivo di
carburante di un determinato veicolo.La presenza di altri equipaggiamenti
può determinare consumi ed emis‐
sioni di CO 2 superiori a quelli dichia‐
rati. Il consumo di carburante dipende
inoltre dallo stile di guida personale e
dalle condizioni della strada e del traf‐
fico.

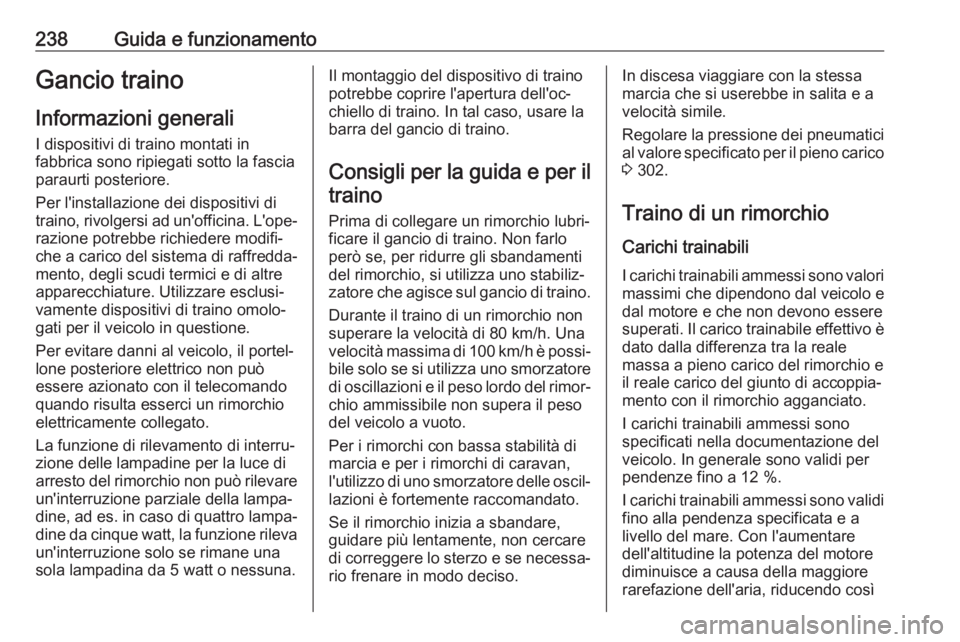

238Guida e funzionamentoGancio trainoInformazioni generali I dispositivi di traino montati in
fabbrica sono ripiegati sotto la fascia
paraurti posteriore.
Per l'installazione dei dispositivi di
traino, rivolgersi ad un'officina. L'ope‐
razione potrebbe richiedere modifi‐
che a carico del sistema di raffredda‐
mento, degli scudi termici e di altre
apparecchiature. Utilizzare esclusi‐
vamente dispositivi di traino omolo‐
gati per il veicolo in questione.
Per evitare danni al veicolo, il portel‐
lone posteriore elettrico non può
essere azionato con il telecomando
quando risulta esserci un rimorchio
elettricamente collegato.
La funzione di rilevamento di interru‐
zione delle lampadine per la luce di
arresto del rimorchio non può rilevare un'interruzione parziale della lampa‐dine, ad es. in caso di quattro lampa‐
dine da cinque watt, la funzione rileva
un'interruzione solo se rimane una
sola lampadina da 5 watt o nessuna.Il montaggio del dispositivo di traino
potrebbe coprire l'apertura dell'oc‐
chiello di traino. In tal caso, usare la
barra del gancio di traino.
Consigli per la guida e per il
traino
Prima di collegare un rimorchio lubri‐
ficare il gancio di traino. Non farlo
però se, per ridurre gli sbandamenti
del rimorchio, si utilizza uno stabiliz‐
zatore che agisce sul gancio di traino.
Durante il traino di un rimorchio non
superare la velocità di 80 km/h. Una
velocità massima di 100 km/h è possi‐
bile solo se si utilizza uno smorzatore
di oscillazioni e il peso lordo del rimor‐ chio ammissibile non supera il peso
del veicolo a vuoto.
Per i rimorchi con bassa stabilità di
marcia e per i rimorchi di caravan,
l'utilizzo di uno smorzatore delle oscil‐ lazioni è fortemente raccomandato.
Se il rimorchio inizia a sbandare,
guidare più lentamente, non cercare
di correggere lo sterzo e se necessa‐ rio frenare in modo deciso.In discesa viaggiare con la stessa
marcia che si userebbe in salita e a velocità simile.
Regolare la pressione dei pneumatici
al valore specificato per il pieno carico
3 302.
Traino di un rimorchio
Carichi trainabili I carichi trainabili ammessi sono valori
massimi che dipendono dal veicolo e
dal motore e che non devono essere
superati. Il carico trainabile effettivo è dato dalla differenza tra la reale
massa a pieno carico del rimorchio e
il reale carico del giunto di accoppia‐
mento con il rimorchio agganciato.
I carichi trainabili ammessi sono
specificati nella documentazione del
veicolo. In generale sono validi per
pendenze fino a 12 %.
I carichi trainabili ammessi sono validi
fino alla pendenza specificata e a
livello del mare. Con l'aumentare
dell'altitudine la potenza del motore
diminuisce a causa della maggiore
rarefazione dell'aria, riducendo così
