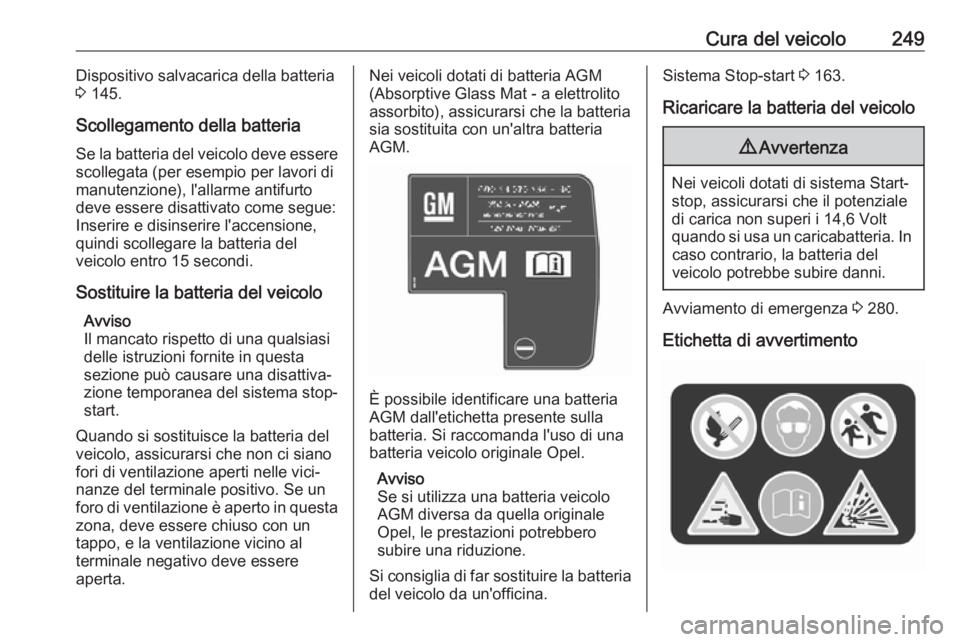

Cura del veicolo249Dispositivo salvacarica della batteria3 145.
Scollegamento della batteria
Se la batteria del veicolo deve essere
scollegata (per esempio per lavori di manutenzione), l'allarme antifurto
deve essere disattivato come segue:
Inserire e disinserire l'accensione,
quindi scollegare la batteria del
veicolo entro 15 secondi.
Sostituire la batteria del veicolo Avviso
Il mancato rispetto di una qualsiasi
delle istruzioni fornite in questa
sezione può causare una disattiva‐
zione temporanea del sistema stop-
start.
Quando si sostituisce la batteria del
veicolo, assicurarsi che non ci siano
fori di ventilazione aperti nelle vici‐
nanze del terminale positivo. Se un
foro di ventilazione è aperto in questa
zona, deve essere chiuso con un
tappo, e la ventilazione vicino al
terminale negativo deve essere
aperta.Nei veicoli dotati di batteria AGM
(Absorptive Glass Mat - a elettrolito assorbito), assicurarsi che la batteria
sia sostituita con un'altra batteria
AGM.
È possibile identificare una batteria
AGM dall'etichetta presente sulla
batteria. Si raccomanda l'uso di una
batteria veicolo originale Opel.
Avviso
Se si utilizza una batteria veicolo
AGM diversa da quella originale
Opel, le prestazioni potrebbero
subire una riduzione.
Si consiglia di far sostituire la batteria del veicolo da un'officina.
Sistema Stop-start 3 163.
Ricaricare la batteria del veicolo9 Avvertenza
Nei veicoli dotati di sistema Start-
stop, assicurarsi che il potenziale
di carica non superi i 14,6 Volt
quando si usa un caricabatteria. In caso contrario, la batteria del
veicolo potrebbe subire danni.
Avviamento di emergenza 3 280.
Etichetta di avvertimento

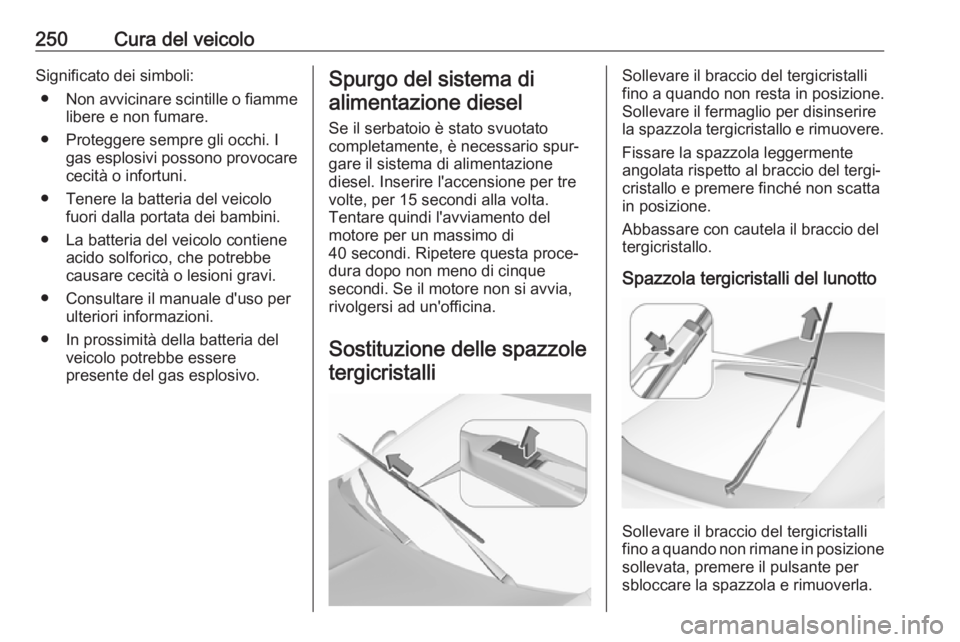

250Cura del veicoloSignificato dei simboli:● Non avvicinare scintille o fiamme
libere e non fumare.
● Proteggere sempre gli occhi. I gas esplosivi possono provocare
cecità o infortuni.
● Tenere la batteria del veicolo fuori dalla portata dei bambini.
● La batteria del veicolo contiene acido solforico, che potrebbe
causare cecità o lesioni gravi.
● Consultare il manuale d'uso per ulteriori informazioni.
● In prossimità della batteria del veicolo potrebbe essere
presente del gas esplosivo.Spurgo del sistema di
alimentazione diesel
Se il serbatoio è stato svuotato
completamente, è necessario spur‐
gare il sistema di alimentazione
diesel. Inserire l'accensione per tre
volte, per 15 secondi alla volta.
Tentare quindi l'avviamento del
motore per un massimo di
40 secondi. Ripetere questa proce‐
dura dopo non meno di cinque
secondi. Se il motore non si avvia, rivolgersi ad un'officina.
Sostituzione delle spazzole tergicristalliSollevare il braccio del tergicristalli
fino a quando non resta in posizione. Sollevare il fermaglio per disinserirela spazzola tergicristallo e rimuovere.
Fissare la spazzola leggermente
angolata rispetto al braccio del tergi‐
cristallo e premere finché non scatta
in posizione.
Abbassare con cautela il braccio del
tergicristallo.
Spazzola tergicristalli del lunotto
Sollevare il braccio del tergicristalli
fino a quando non rimane in posizione sollevata, premere il pulsante per
sbloccare la spazzola e rimuoverla.

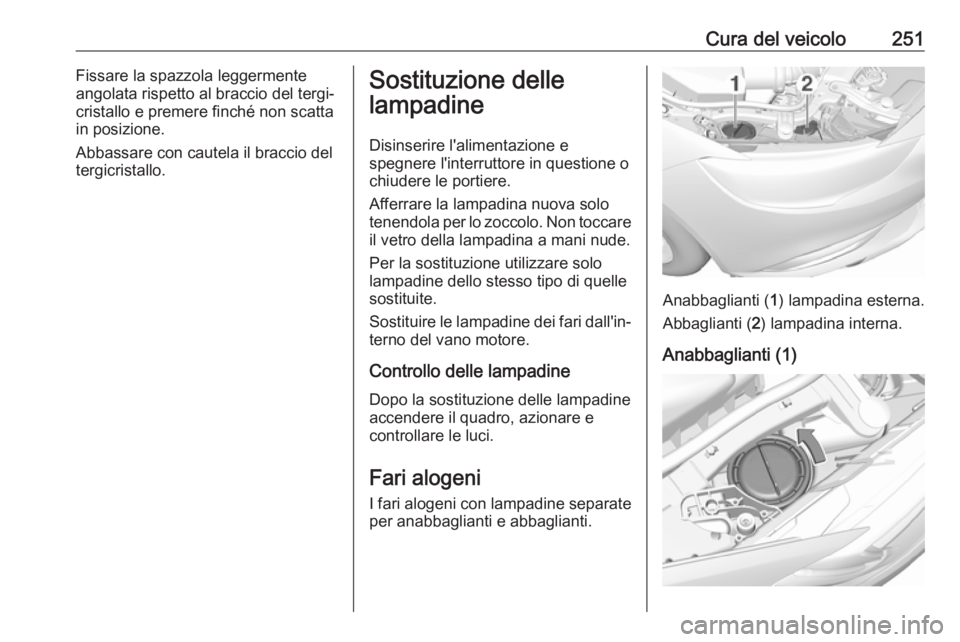

Cura del veicolo251Fissare la spazzola leggermente
angolata rispetto al braccio del tergi‐
cristallo e premere finché non scatta
in posizione.
Abbassare con cautela il braccio del tergicristallo.Sostituzione delle
lampadine
Disinserire l'alimentazione e
spegnere l'interruttore in questione o
chiudere le portiere.
Afferrare la lampadina nuova solo
tenendola per lo zoccolo. Non toccare
il vetro della lampadina a mani nude.
Per la sostituzione utilizzare solo
lampadine dello stesso tipo di quelle
sostituite.
Sostituire le lampadine dei fari dall'in‐ terno del vano motore.
Controllo delle lampadine
Dopo la sostituzione delle lampadine
accendere il quadro, azionare e
controllare le luci.
Fari alogeni I fari alogeni con lampadine separate
per anabbaglianti e abbaglianti.
Anabbaglianti ( 1) lampadina esterna.
Abbaglianti ( 2) lampadina interna.
Anabbaglianti (1)

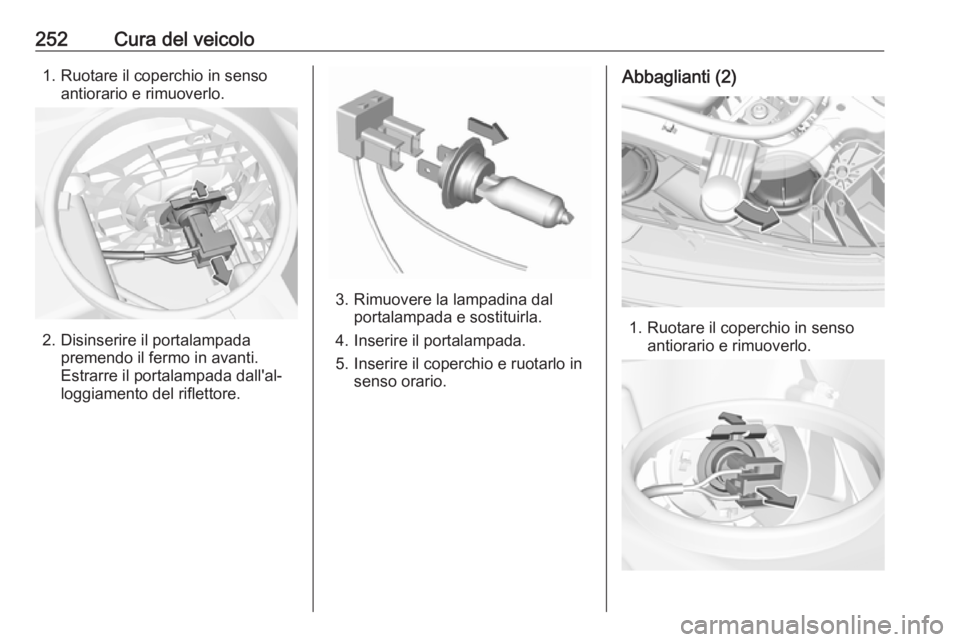

252Cura del veicolo1. Ruotare il coperchio in sensoantiorario e rimuoverlo.
2. Disinserire il portalampada premendo il fermo in avanti.
Estrarre il portalampada dall'al‐
loggiamento del riflettore.
3. Rimuovere la lampadina dal portalampada e sostituirla.
4. Inserire il portalampada.
5. Inserire il coperchio e ruotarlo in senso orario.
Abbaglianti (2)
1. Ruotare il coperchio in sensoantiorario e rimuoverlo.

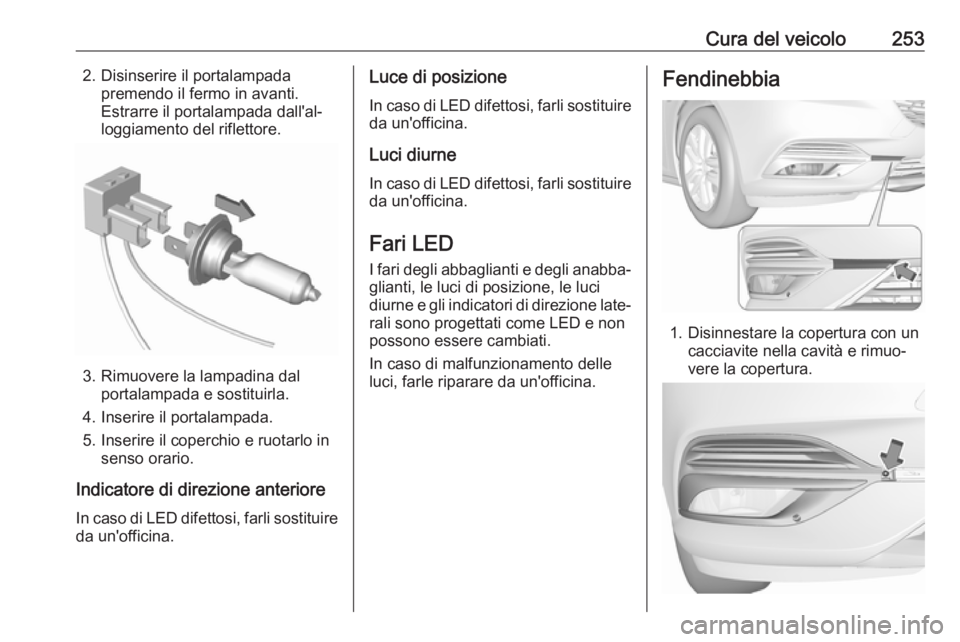

Cura del veicolo2532. Disinserire il portalampadapremendo il fermo in avanti.
Estrarre il portalampada dall'al‐
loggiamento del riflettore.
3. Rimuovere la lampadina dal portalampada e sostituirla.
4. Inserire il portalampada.
5. Inserire il coperchio e ruotarlo in senso orario.
Indicatore di direzione anteriore In caso di LED difettosi, farli sostituireda un'officina.
Luce di posizione
In caso di LED difettosi, farli sostituireda un'officina.
Luci diurne
In caso di LED difettosi, farli sostituire da un'officina.
Fari LED
I fari degli abbaglianti e degli anabba‐
glianti, le luci di posizione, le luci
diurne e gli indicatori di direzione late‐
rali sono progettati come LED e non
possono essere cambiati.
In caso di malfunzionamento delle
luci, farle riparare da un'officina.Fendinebbia
1. Disinnestare la copertura con un cacciavite nella cavità e rimuo‐
vere la copertura.

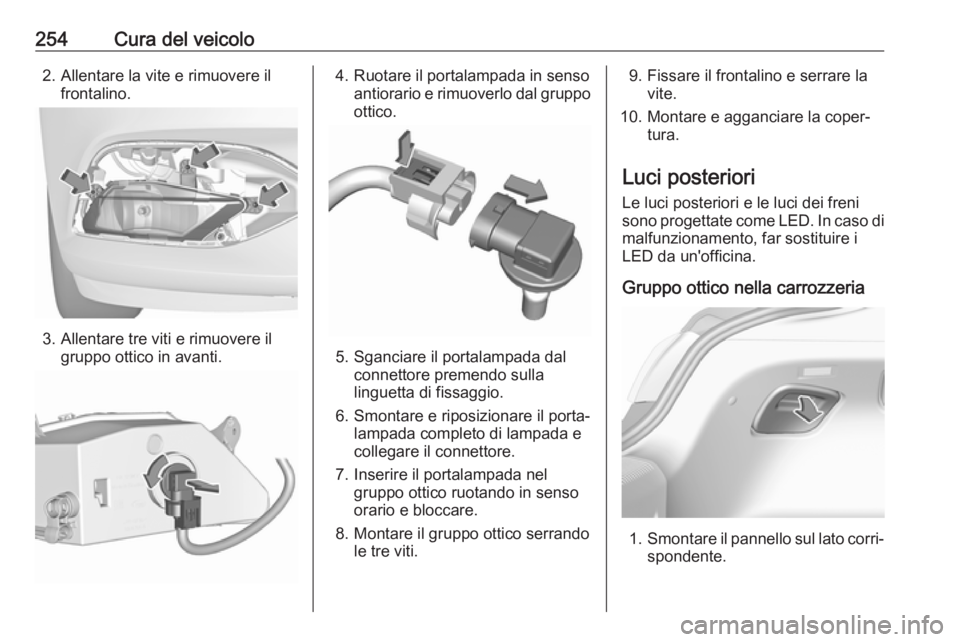

254Cura del veicolo2. Allentare la vite e rimuovere ilfrontalino.
3. Allentare tre viti e rimuovere ilgruppo ottico in avanti.
4. Ruotare il portalampada in senso antiorario e rimuoverlo dal gruppo
ottico.
5. Sganciare il portalampada dal connettore premendo sulla
linguetta di fissaggio.
6. Smontare e riposizionare il porta‐ lampada completo di lampada e
collegare il connettore.
7. Inserire il portalampada nel gruppo ottico ruotando in senso
orario e bloccare.
8. Montare il gruppo ottico serrando le tre viti.
9. Fissare il frontalino e serrare la vite.
10. Montare e agganciare la coper‐ tura.
Luci posteriori
Le luci posteriori e le luci dei freni
sono progettate come LED. In caso di
malfunzionamento, far sostituire i
LED da un'officina.
Gruppo ottico nella carrozzeria
1. Smontare il pannello sul lato corri‐
spondente.

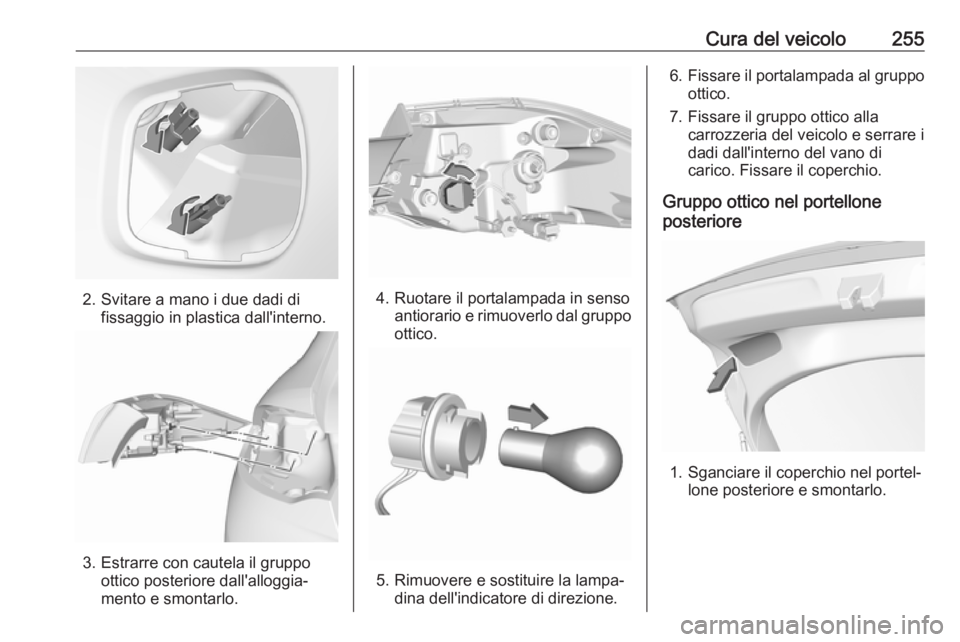

Cura del veicolo255
2. Svitare a mano i due dadi difissaggio in plastica dall'interno.
3. Estrarre con cautela il gruppoottico posteriore dall'alloggia‐
mento e smontarlo.
4. Ruotare il portalampada in senso antiorario e rimuoverlo dal gruppo
ottico.
5. Rimuovere e sostituire la lampa‐ dina dell'indicatore di direzione.
6.Fissare il portalampada al gruppo
ottico.
7. Fissare il gruppo ottico alla carrozzeria del veicolo e serrare i
dadi dall'interno del vano di
carico. Fissare il coperchio.
Gruppo ottico nel portellone
posteriore
1. Sganciare il coperchio nel portel‐ lone posteriore e smontarlo.

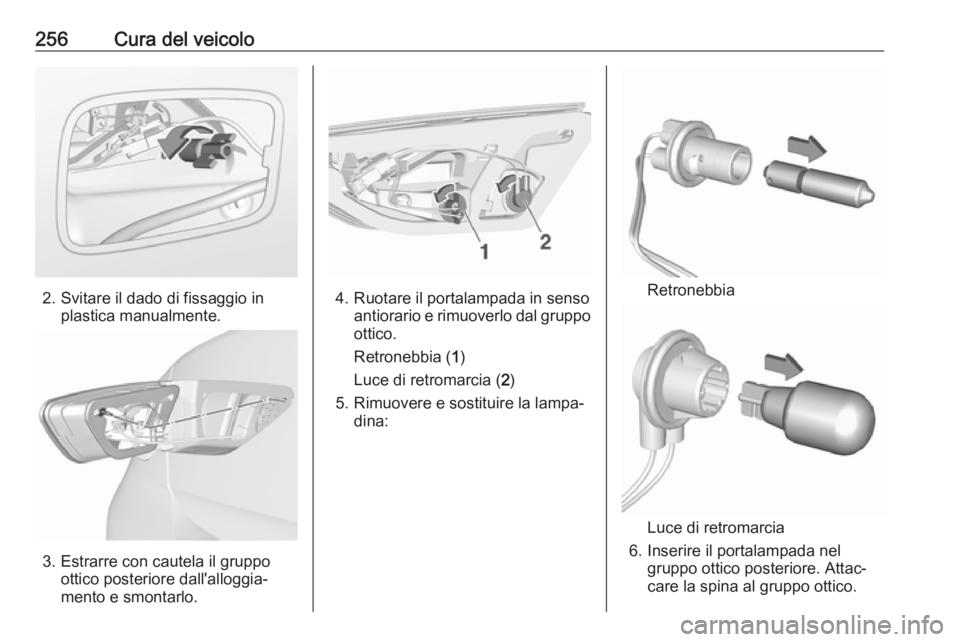

256Cura del veicolo
2. Svitare il dado di fissaggio inplastica manualmente.
3. Estrarre con cautela il gruppoottico posteriore dall'alloggia‐
mento e smontarlo.
4. Ruotare il portalampada in senso antiorario e rimuoverlo dal gruppo
ottico.
Retronebbia ( 1)
Luce di retromarcia ( 2)
5. Rimuovere e sostituire la lampa‐ dina:Retronebbia
Luce di retromarcia
6. Inserire il portalampada nel gruppo ottico posteriore. Attac‐
care la spina al gruppo ottico.

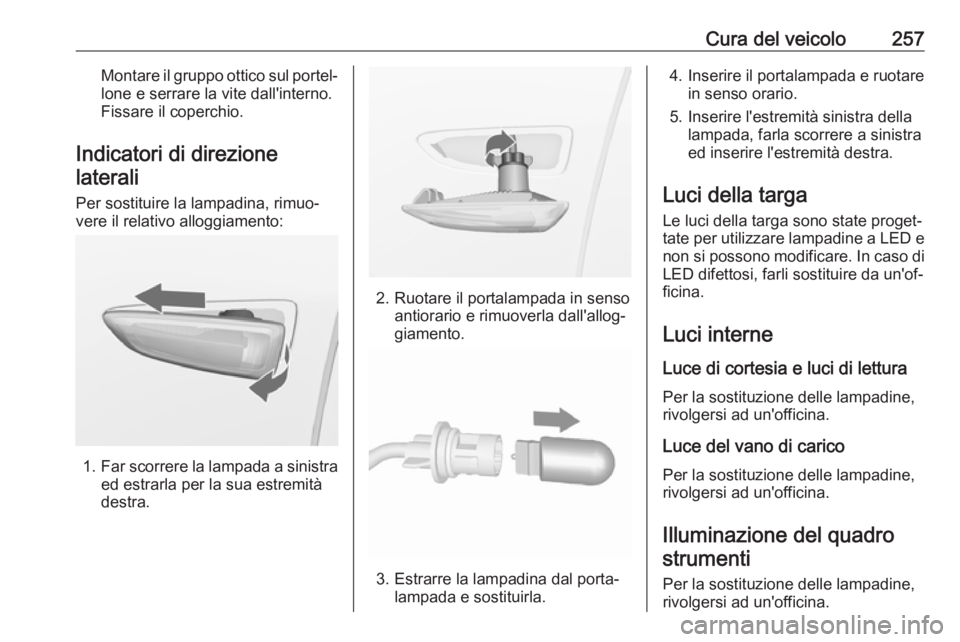

Cura del veicolo257Montare il gruppo ottico sul portel‐lone e serrare la vite dall'interno.
Fissare il coperchio.
Indicatori di direzione laterali
Per sostituire la lampadina, rimuo‐
vere il relativo alloggiamento:
1. Far scorrere la lampada a sinistra
ed estrarla per la sua estremità
destra.
2. Ruotare il portalampada in senso antiorario e rimuoverla dall'allog‐
giamento.
3. Estrarre la lampadina dal porta‐ lampada e sostituirla.
4. Inserire il portalampada e ruotare in senso orario.
5. Inserire l'estremità sinistra della lampada, farla scorrere a sinistra
ed inserire l'estremità destra.
Luci della targa Le luci della targa sono state proget‐
tate per utilizzare lampadine a LED e
non si possono modificare. In caso di LED difettosi, farli sostituire da un'of‐
ficina.
Luci interne
Luce di cortesia e luci di lettura Per la sostituzione delle lampadine,rivolgersi ad un'officina.
Luce del vano di carico Per la sostituzione delle lampadine,
rivolgersi ad un'officina.
Illuminazione del quadro strumenti
Per la sostituzione delle lampadine,rivolgersi ad un'officina.

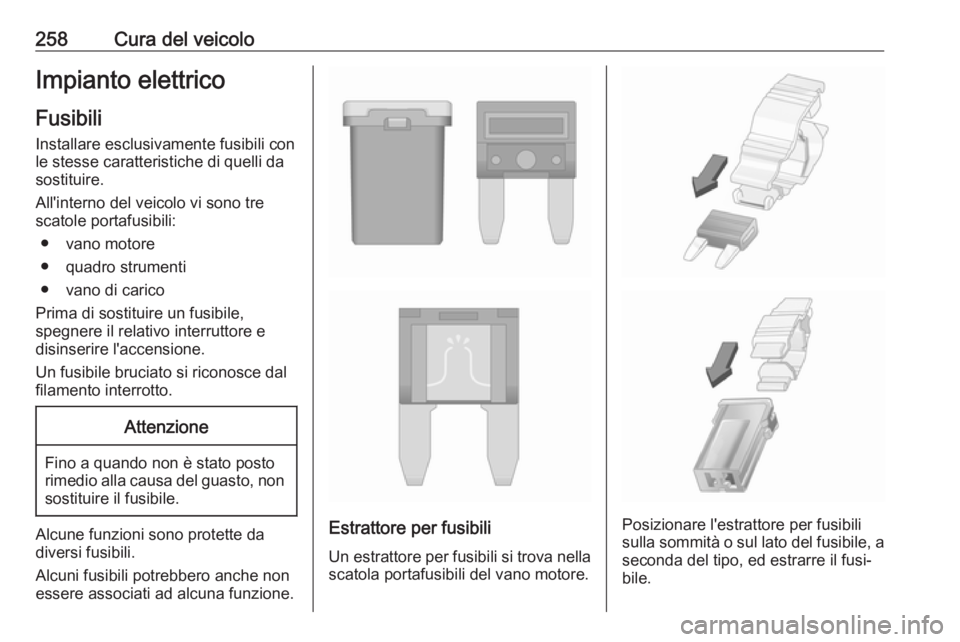

258Cura del veicoloImpianto elettricoFusibili
Installare esclusivamente fusibili con
le stesse caratteristiche di quelli da
sostituire.
All'interno del veicolo vi sono tre
scatole portafusibili:
● vano motore
● quadro strumenti
● vano di carico
Prima di sostituire un fusibile,
spegnere il relativo interruttore e
disinserire l'accensione.
Un fusibile bruciato si riconosce dal
filamento interrotto.Attenzione
Fino a quando non è stato posto
rimedio alla causa del guasto, non sostituire il fusibile.
Alcune funzioni sono protette dadiversi fusibili.
Alcuni fusibili potrebbero anche non
essere associati ad alcuna funzione.Estrattore per fusibili
Un estrattore per fusibili si trova nella scatola portafusibili del vano motore.Posizionare l'estrattore per fusibili
sulla sommità o sul lato del fusibile, a seconda del tipo, ed estrarre il fusi‐
bile.
