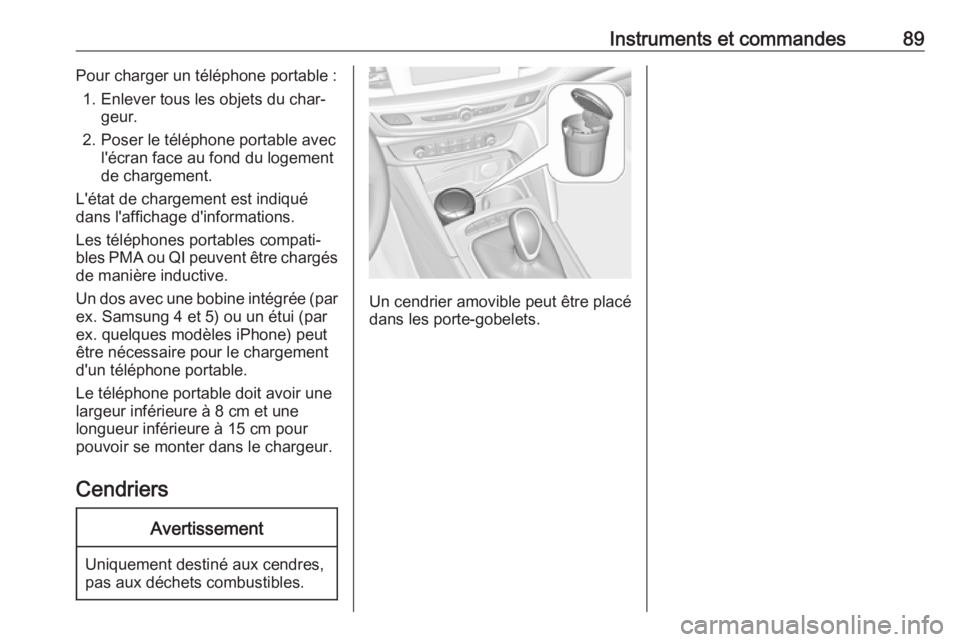

Instruments et commandes89Pour charger un téléphone portable :1. Enlever tous les objets du char‐ geur.
2. Poser le téléphone portable avec l'écran face au fond du logement
de chargement.
L'état de chargement est indiqué
dans l'affichage d'informations.
Les téléphones portables compati‐
bles PMA ou QI peuvent être chargés
de manière inductive.
Un dos avec une bobine intégrée (par ex. Samsung 4 et 5) ou un étui (par
ex. quelques modèles iPhone) peut
être nécessaire pour le chargement
d'un téléphone portable.
Le téléphone portable doit avoir une
largeur inférieure à 8 cm et une
longueur inférieure à 15 cm pour
pouvoir se monter dans le chargeur.
CendriersAvertissement
Uniquement destiné aux cendres,
pas aux déchets combustibles.
Un cendrier amovible peut être placé
dans les porte-gobelets.

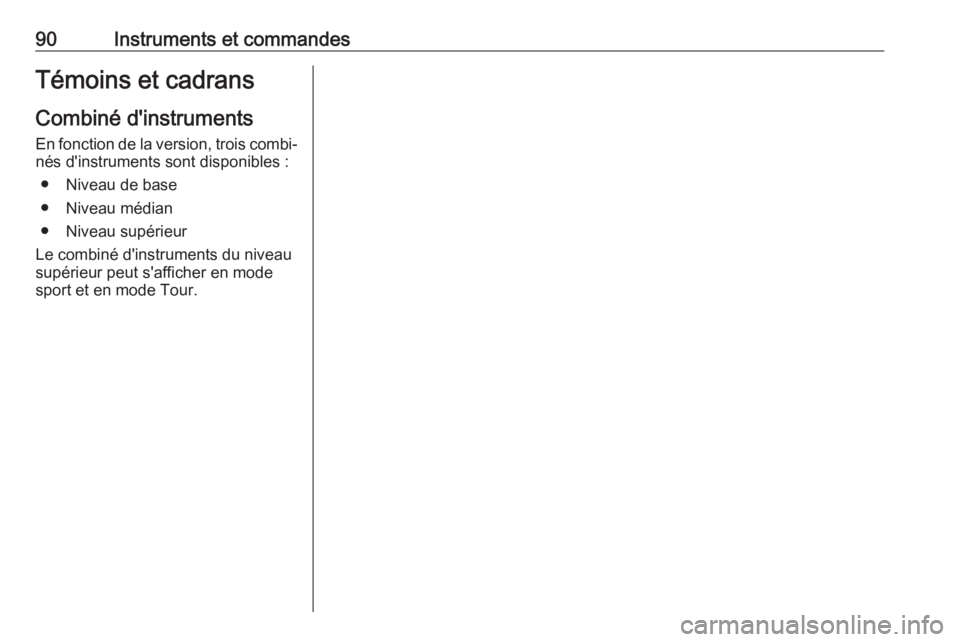

90Instruments et commandesTémoins et cadransCombiné d'instrumentsEn fonction de la version, trois combi‐
nés d'instruments sont disponibles :
● Niveau de base
● Niveau médian
● Niveau supérieur
Le combiné d'instruments du niveau
supérieur peut s'afficher en mode sport et en mode Tour.

Instruments et commandes91Combiné d'instruments du niveau de base

92Instruments et commandesCombiné d'instruments de niveau médian

Instruments et commandes93Combiné d'instruments de niveau supérieur, mode sport

94Instruments et commandesCombiné d'instruments de niveau supérieur, mode tourisme

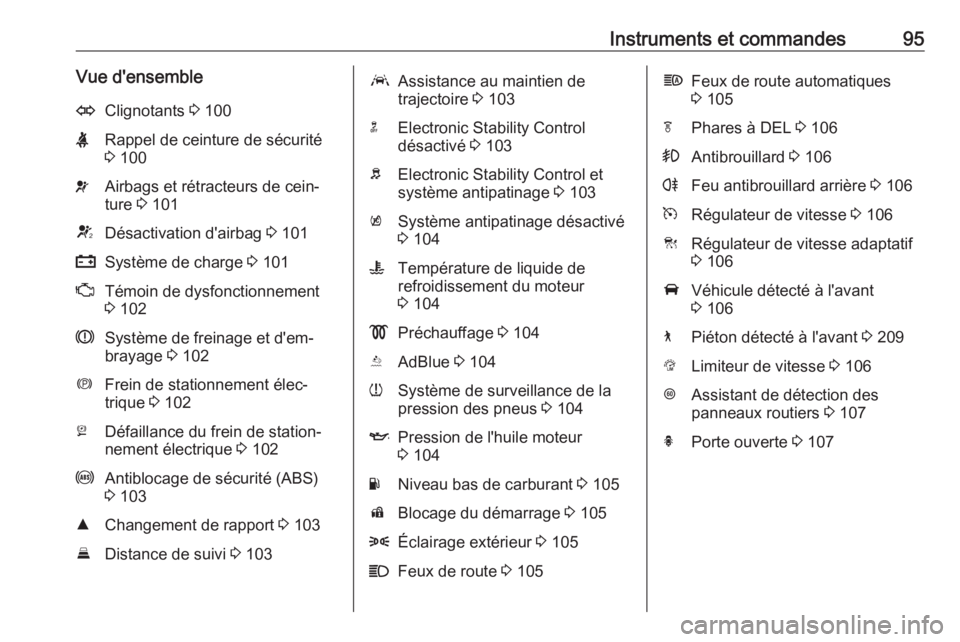

Instruments et commandes95Vue d'ensembleOClignotants 3 100XRappel de ceinture de sécurité
3 100vAirbags et rétracteurs de cein‐
ture 3 101VDésactivation d'airbag 3 101pSystème de charge 3 101ZTémoin de dysfonctionnement
3 102RSystème de freinage et d'em‐
brayage 3 102mFrein de stationnement élec‐
trique 3 102jDéfaillance du frein de station‐
nement électrique 3 102uAntiblocage de sécurité (ABS)
3 103RChangement de rapport 3 103EDistance de suivi 3 103aAssistance au maintien de
trajectoire 3 103nElectronic Stability Control
désactivé 3 103bElectronic Stability Control et
système antipatinage 3 103kSystème antipatinage désactivé
3 104WTempérature de liquide de
refroidissement du moteur
3 104!Préchauffage 3 104YAdBlue 3 104wSystème de surveillance de la
pression des pneus 3 104IPression de l'huile moteur
3 104YNiveau bas de carburant 3 105dBlocage du démarrage 3 1058Éclairage extérieur 3 105CFeux de route 3 105fFeux de route automatiques
3 105fPhares à DEL 3 106>Antibrouillard 3 106rFeu antibrouillard arrière 3 106mRégulateur de vitesse 3 106CRégulateur de vitesse adaptatif
3 106AVéhicule détecté à l'avant
3 1067Piéton détecté à l'avant 3 209LLimiteur de vitesse 3 106LAssistant de détection des
panneaux routiers 3 107hPorte ouverte 3 107

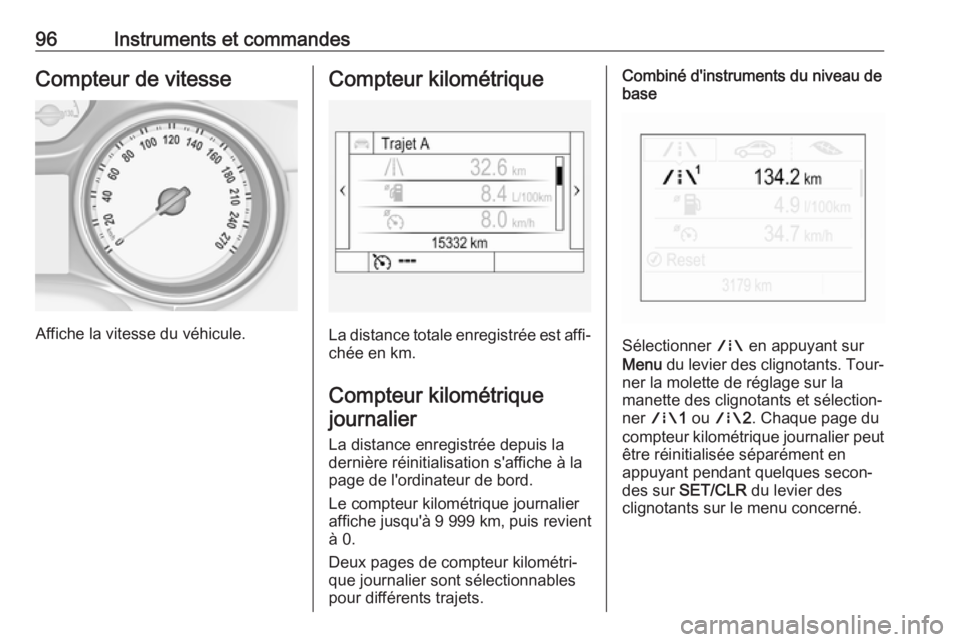

96Instruments et commandesCompteur de vitesse
Affiche la vitesse du véhicule.
Compteur kilométrique
La distance totale enregistrée est affi‐
chée en km.
Compteur kilométriquejournalier
La distance enregistrée depuis la
dernière réinitialisation s'affiche à la
page de l'ordinateur de bord.
Le compteur kilométrique journalier
affiche jusqu'à 9 999 km, puis revient
à 0.
Deux pages de compteur kilométri‐
que journalier sont sélectionnables
pour différents trajets.
Combiné d'instruments du niveau de
base
Sélectionner ; en appuyant sur
Menu du levier des clignotants. Tour‐
ner la molette de réglage sur la
manette des clignotants et sélection‐
ner ; 1 ou ; 2. Chaque page du
compteur kilométrique journalier peut
être réinitialisée séparément en
appuyant pendant quelques secon‐ des sur SET/CLR du levier des
clignotants sur le menu concerné.

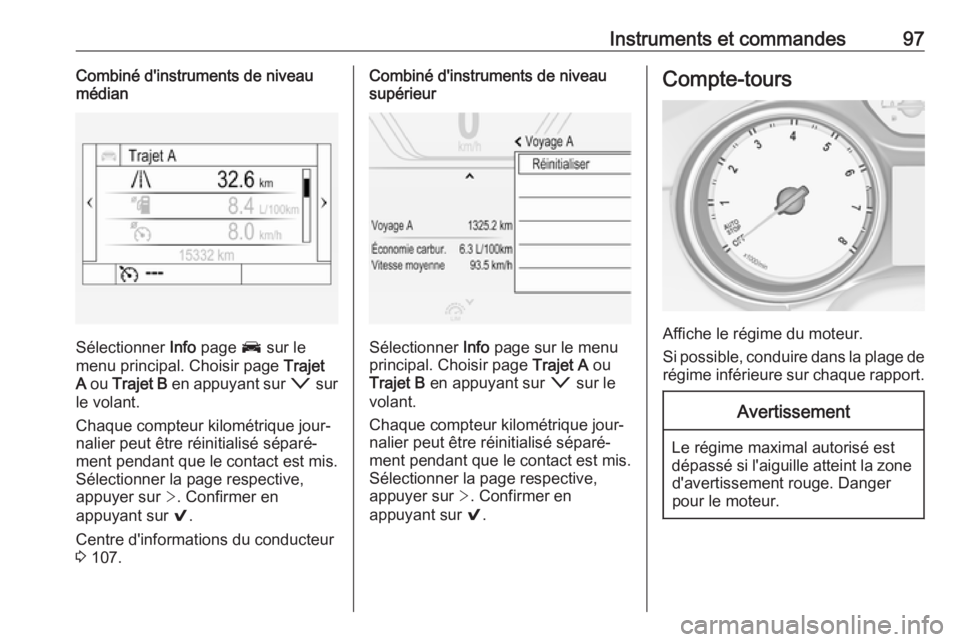

Instruments et commandes97Combiné d'instruments de niveau
médian
Sélectionner Info page J sur le
menu principal. Choisir page Trajet
A ou Trajet B en appuyant sur o sur
le volant.
Chaque compteur kilométrique jour‐
nalier peut être réinitialisé séparé‐
ment pendant que le contact est mis.
Sélectionner la page respective,
appuyer sur >. Confirmer en
appuyant sur 9.
Centre d'informations du conducteur 3 107.
Combiné d'instruments de niveau
supérieur
Sélectionner Info page sur le menu
principal. Choisir page Trajet A ou
Trajet B en appuyant sur o sur le
volant.
Chaque compteur kilométrique jour‐
nalier peut être réinitialisé séparé‐
ment pendant que le contact est mis.
Sélectionner la page respective,
appuyer sur >. Confirmer en
appuyant sur 9.
Compte-tours
Affiche le régime du moteur.
Si possible, conduire dans la plage de régime inférieure sur chaque rapport.
Avertissement
Le régime maximal autorisé est
dépassé si l'aiguille atteint la zone d'avertissement rouge. Danger
pour le moteur.

98Instruments et commandesJauge à carburant
Affiche le niveau dans le réservoir de
carburant.
La flèche indique le côté du véhicule
où se trouve le volet de remplissage de carburant.
Si le niveau est bas dans le réservoir, le témoin Y s’allume. S’il clignote,
faire le plein sans tarder.
Ne jamais rouler jusqu'à ce que le réservoir de carburant soit vide.
En raison du reste de carburant
présent dans le réservoir, la quantité
ajoutée peut être inférieure à la capa‐
cité indiquée du réservoir de carbu‐
rant.
Jauge de température de liquide de refroidissementdu moteur
Affiche la température du liquide de
refroidissement.
50°:le moteur n'a pas
encore atteint sa
température de fonc‐
tionnement90° (zone
centrale):température de fonc‐
tionnement normale130°:température trop
élevée
Remarque
Si la température de liquide de
refroidissement du moteur est trop
élevée, arrêter le véhicule, mettre le moteur au ralenti. Danger pour le
moteur. Vérifier le niveau de liquide
de refroidissement.
Affichage de service Le système de durée de vie de l'huile
moteur indique quand changer l'huile
moteur et le filtre. Basé sur les condi‐ tions de conduite, l'intervalle de
vidange de l'huile moteur et de
remplacement de filtre qui sera indi‐
qué peut fortement varier.
