OPEL INSIGNIA BREAK 2017.5 Manuel d'utilisation (in French)

Instruments et commandes99
Le menu de durée de vie restante de
l'huile s'affiche au centre d'informa‐
tions du conducteur 3 107.
Sur l'écran de niveau de base, sélec‐
tionner ? en appuyant sur MENU
du levier des clignotants. Tourner la
molette pour sélectionner la page
Durée de vie restante, huile .
Sur l'écran de niveau médian ou
supérieur, sélectionner le menu Info
en appuyant sur è au volant.
Appuyez sur å pour choisir le mode
Durée de vie restante, huile .
La durée de vie restante de l'huile est indiquée en pourcentage.
Réinitialisation
Sur l'écran de niveau de base,
appuyer sur SET/CLR au niveau de la
manette des clignotants pendant
plusieurs secondes pour la réinitiali‐
sation. Le contact doit être mis, mais
le moteur arrêté.
Sur l'écran de niveau médian ou supérieur, appuyer sur é au volant
pour ouvrir le sous-dossier. Sélec‐ tionner Réinitialiser et confirmer en
appuyant sur 9 pendant plusieurs
secondes. Le contact doit être mis,
mais le moteur arrêté.
Le système doit être réinitialisé
chaque fois que l'huile moteur est
remplacée pour permettre un fonc‐
tionnement correct. Prendre contact
avec un atelier.
Entretien suivant Quand le système a calculé que la
durée de vie de l'huile s'est réduite,
Vidange huile moteur nécessaire
apparaît dans le centre d'informations
du conducteur. Faire changer l'huile
moteur et le filtre par un atelier dans

100Instruments et commandesun délai d'une semaine ou 500 km
(selon l'échéance survenant en
premier).
Informations sur le service 3 293.
Témoins Les témoins décrits ne se retrouvent
pas sur tous les véhicules. La
description s’applique à toutes les
versions d’instruments. Selon l'équi‐ pement, la position des témoins peut
varier. Lors de la mise du contact, la
plupart des témoins s'allument briè‐
vement pour effectuer un test de fonc‐
tionnement.
Signification des couleurs des
témoins :rouge:Danger, rappel importantjaune:Avertissement, instruction,
défaillancevert:Confirmation de mise en
marchebleu:Confirmation de mise en
marcheblanc:Confirmation de mise en
marcheSe reporter à tous les témoins des
différents combinés d'instruments
3 90.
Clignotant O s’allume ou clignote en vert.
S'allume brièvement
Les feux de stationnement sont allu‐
més.
Clignotement Un clignotant ou les feux de détressesont activés.
Clignotement rapide : défaillance
d'une ampoule de clignotant ou d'un
fusible associé, défaillance d'une ampoule de clignotant de remorque.
Remplacement des ampoules
3 255, fusibles 3 262.
Clignotants 3 140.Rappel de ceinture de
sécurité
Rappel de ceinture de sécurité
des sièges avant
X pour le siège conducteur s'allume
ou clignote en rouge dans le compte-
tours.
k du siège du passager avant s'al‐
lume ou clignote en rouge sur la
console de toit, quand le siège est
occupé.
Allumé
Après avoir mis le contact, jusqu'à ce
que la ceinture soit bouclée.
Clignotement
Après avoir démarré le moteur, pendant 100 secondes maximum,
jusqu'à ce que la ceinture soit
bouclée.

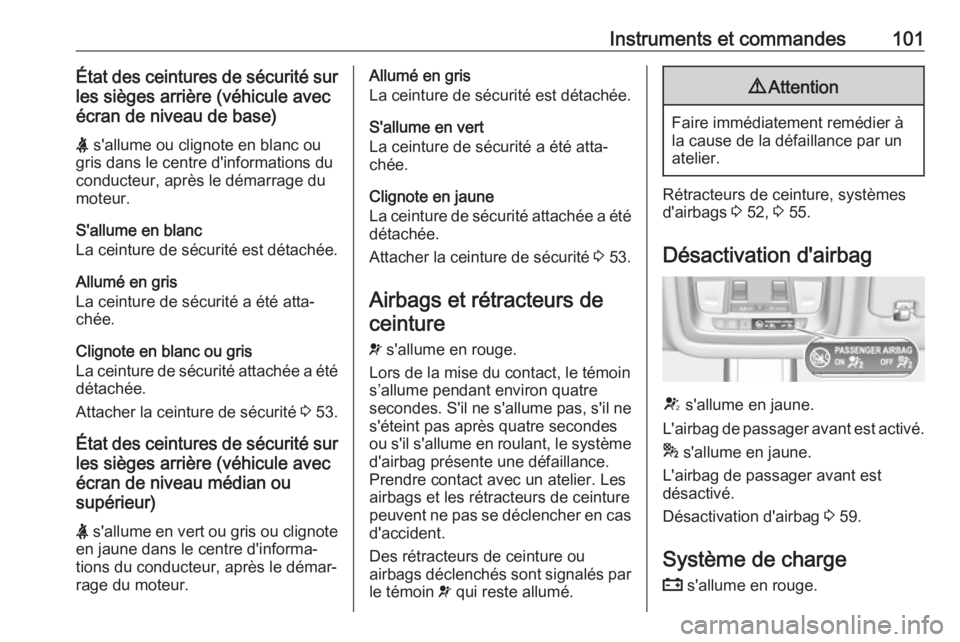

Instruments et commandes101État des ceintures de sécurité surles sièges arrière (véhicule avec
écran de niveau de base)
X s'allume ou clignote en blanc ou
gris dans le centre d'informations du conducteur, après le démarrage du
moteur.
S'allume en blanc
La ceinture de sécurité est détachée.
Allumé en gris
La ceinture de sécurité a été atta‐
chée.
Clignote en blanc ou gris
La ceinture de sécurité attachée a été détachée.
Attacher la ceinture de sécurité 3 53.
État des ceintures de sécurité sur les sièges arrière (véhicule avec
écran de niveau médian ou
supérieur)
X s'allume en vert ou gris ou clignote
en jaune dans le centre d'informa‐
tions du conducteur, après le démar‐
rage du moteur.Allumé en gris
La ceinture de sécurité est détachée.
S'allume en vert
La ceinture de sécurité a été atta‐
chée.
Clignote en jaune
La ceinture de sécurité attachée a été
détachée.
Attacher la ceinture de sécurité 3 53.
Airbags et rétracteurs de ceinture
v s'allume en rouge.
Lors de la mise du contact, le témoin
s’allume pendant environ quatre
secondes. S'il ne s'allume pas, s'il ne s'éteint pas après quatre secondes
ou s'il s'allume en roulant, le système
d'airbag présente une défaillance.
Prendre contact avec un atelier. Les
airbags et les rétracteurs de ceinture
peuvent ne pas se déclencher en cas d'accident.
Des rétracteurs de ceinture ou
airbags déclenchés sont signalés par
le témoin v qui reste allumé.9 Attention
Faire immédiatement remédier à
la cause de la défaillance par un
atelier.
Rétracteurs de ceinture, systèmes d'airbags 3 52, 3 55.
Désactivation d'airbag
V s'allume en jaune.
L'airbag de passager avant est activé. * s'allume en jaune.
L'airbag de passager avant est
désactivé.
Désactivation d'airbag 3 59.
Système de charge p s'allume en rouge.

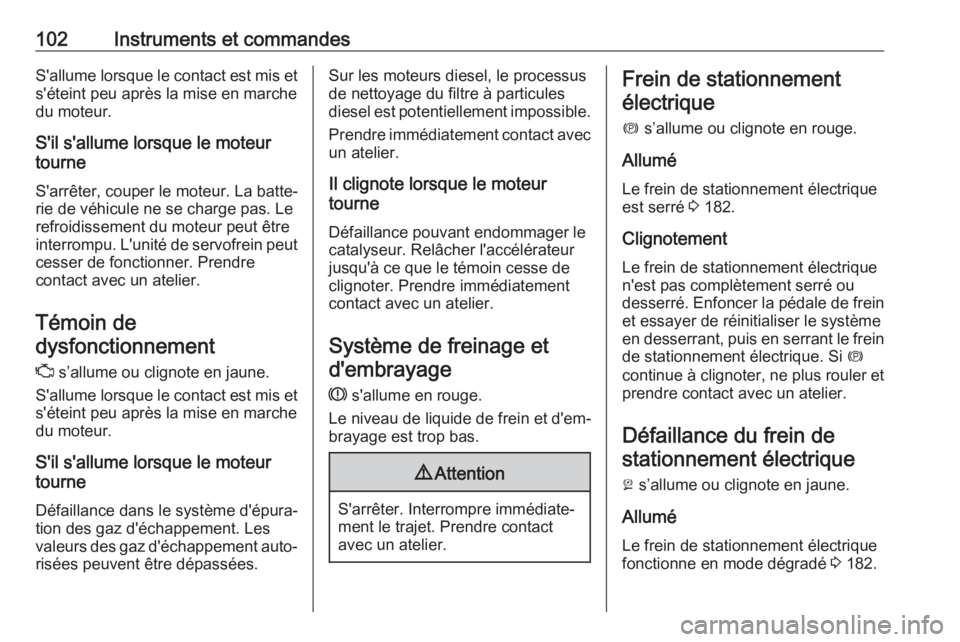

102Instruments et commandesS'allume lorsque le contact est mis et
s'éteint peu après la mise en marche
du moteur.
S'il s'allume lorsque le moteur
tourne
S'arrêter, couper le moteur. La batte‐
rie de véhicule ne se charge pas. Le
refroidissement du moteur peut être
interrompu. L'unité de servofrein peut cesser de fonctionner. Prendre
contact avec un atelier.
Témoin de
dysfonctionnement
Z s’allume ou clignote en jaune.
S'allume lorsque le contact est mis et
s'éteint peu après la mise en marche
du moteur.
S'il s'allume lorsque le moteur
tourne
Défaillance dans le système d'épura‐
tion des gaz d'échappement. Les
valeurs des gaz d'échappement auto‐
risées peuvent être dépassées.Sur les moteurs diesel, le processus
de nettoyage du filtre à particules diesel est potentiellement impossible.
Prendre immédiatement contact avec
un atelier.
Il clignote lorsque le moteur
tourne
Défaillance pouvant endommager le
catalyseur. Relâcher l'accélérateur
jusqu'à ce que le témoin cesse de
clignoter. Prendre immédiatement
contact avec un atelier.
Système de freinage etd'embrayage
R s'allume en rouge.
Le niveau de liquide de frein et d'em‐
brayage est trop bas.9 Attention
S'arrêter. Interrompre immédiate‐
ment le trajet. Prendre contact
avec un atelier.
Frein de stationnement
électrique
m s’allume ou clignote en rouge.
Allumé
Le frein de stationnement électrique
est serré 3 182.
Clignotement Le frein de stationnement électrique
n'est pas complètement serré ou
desserré. Enfoncer la pédale de frein
et essayer de réinitialiser le système
en desserrant, puis en serrant le frein
de stationnement électrique. Si m
continue à clignoter, ne plus rouler et
prendre contact avec un atelier.
Défaillance du frein destationnement électrique
j s’allume ou clignote en jaune.
Allumé Le frein de stationnement électrique
fonctionne en mode dégradé 3 182.

Instruments et commandes103ClignotementLe frein de stationnement électrique
est en mode Entretien. Arrêter le
véhicule, serrer puis desserrer le frein
de stationnement électrique pour le
réinitialiser.9 Attention
Faire immédiatement remédier à
la cause de la défaillance par un
atelier. Éviter de se garer en pente jusqu'à ce que le défaut soit
résolu.
Antiblocage de sécurité
(ABS)
u s'allume en jaune.
Il s'allume pendant quelques secon‐
des après avoir mis le contact. Le
système est opérationnel dès que le témoin s’éteint.
Si le témoin ne s'éteint pas au bout de
quelques secondes ou s'il s'allume en cours de route, l'ABS présente un
défaut. Le dispositif de freinage conti‐
nue à fonctionner mais sans régula‐
tion ABS.
Antiblocage de sécurité 3 181.
Changement de rapport Lorsqu’il est recommandé de passer
au supérieur ou de rétrograder pour
des raisons d'économie de carburant,
R ou S est affiché avec le chiffre d'un
rapport supérieur ou inférieur.
Distance de suivi E indique le réglage de la distance de
suivi de la sensibilité du temps
d'alerte de collision avant par des
barres de distance.
Alerte de collision avant 3 202.
Assistance au maintien de
trajectoire
a s'allume en vert ou en jaune, ou
bien clignote en jaune.
S'allume en vertLe système est sous tension et prêt à
fonctionner.S'allume en jaune
Le système s'approche d'un
marquage de voie détecté sans utili‐
ser le clignotant dans cette direction.
Clignote en jaune Le système reconnaît que la voie est
bien écartée.
Assistance au maintien de trajectoire
3 235
Electronic Stability Control
désactivé
t s'allume en jaune.
Le système est désactivé.
Electronic Stability Control
et système antipatinage
b s’allume ou clignote en jaune.
Allumé Présence d'une défaillance dans le
système. Il est possible de poursuivre
la route. La stabilité de conduite peut
toutefois être dégradée suivant l'état
de la chaussée.

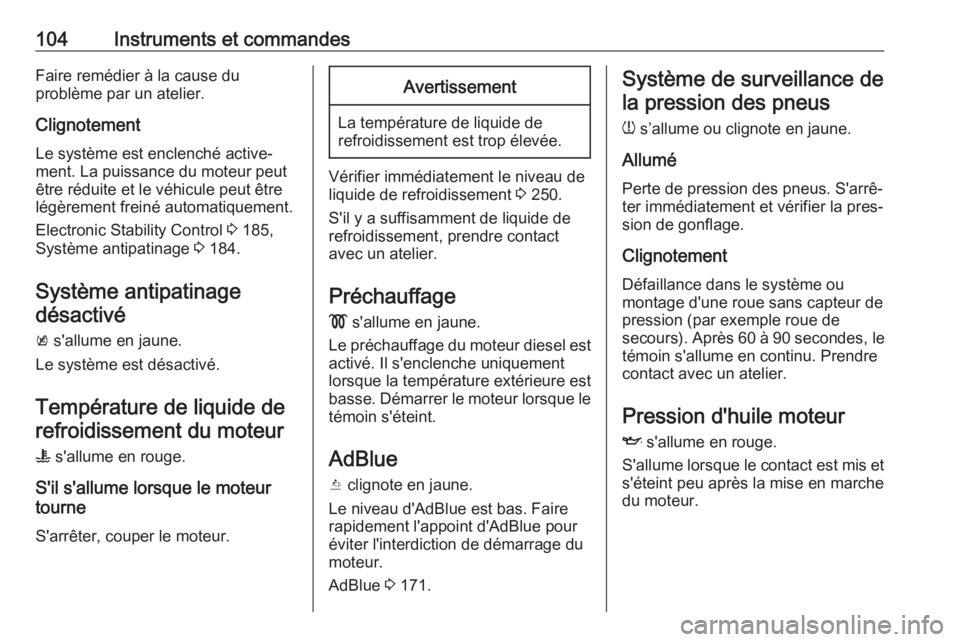

104Instruments et commandesFaire remédier à la cause du
problème par un atelier.
Clignotement
Le système est enclenché active‐
ment. La puissance du moteur peut
être réduite et le véhicule peut être
légèrement freiné automatiquement.
Electronic Stability Control 3 185,
Système antipatinage 3 184.
Système antipatinage désactivé
k s'allume en jaune.
Le système est désactivé.
Température de liquide derefroidissement du moteur
W s'allume en rouge.
S'il s'allume lorsque le moteur
tourne
S'arrêter, couper le moteur.Avertissement
La température de liquide de
refroidissement est trop élevée.
Vérifier immédiatement le niveau de
liquide de refroidissement 3 250.
S'il y a suffisamment de liquide de
refroidissement, prendre contact
avec un atelier.
Préchauffage ! s'allume en jaune.
Le préchauffage du moteur diesel est
activé. Il s'enclenche uniquement
lorsque la température extérieure est
basse. Démarrer le moteur lorsque le témoin s'éteint.
AdBlue
Y clignote en jaune.
Le niveau d'AdBlue est bas. Faire
rapidement l'appoint d'AdBlue pour
éviter l'interdiction de démarrage du
moteur.
AdBlue 3 171.
Système de surveillance de
la pression des pneus
w s’allume ou clignote en jaune.
Allumé
Perte de pression des pneus. S'arrê‐
ter immédiatement et vérifier la pres‐
sion de gonflage.
Clignotement
Défaillance dans le système ou
montage d'une roue sans capteur de
pression (par exemple roue de
secours). Après 60 à 90 secondes , le
témoin s'allume en continu. Prendre
contact avec un atelier.
Pression d'huile moteur I s'allume en rouge.
S'allume lorsque le contact est mis et
s'éteint peu après la mise en marche
du moteur.

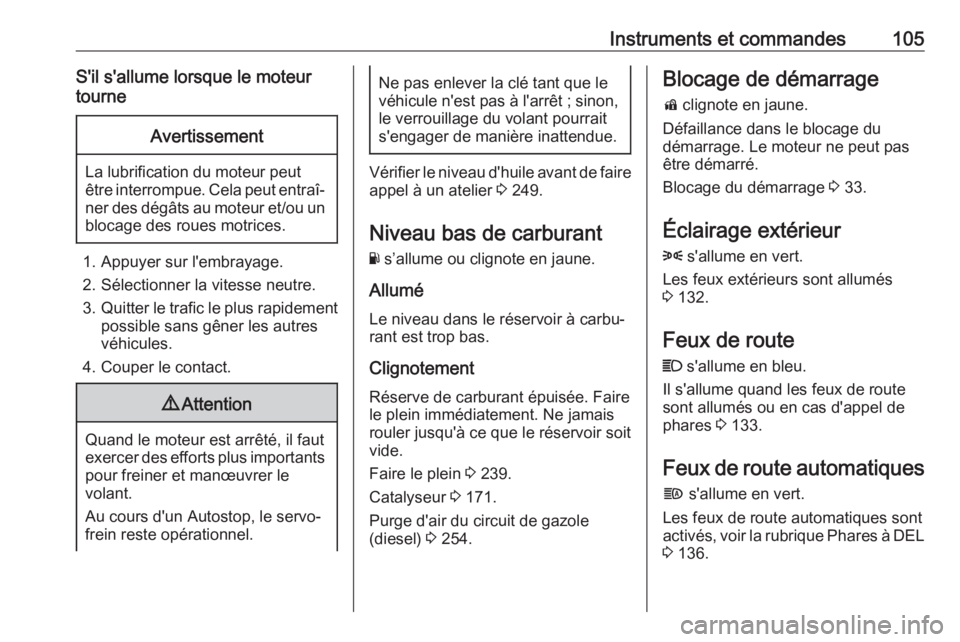

Instruments et commandes105S'il s'allume lorsque le moteur
tourneAvertissement
La lubrification du moteur peut
être interrompue. Cela peut entraî‐ ner des dégâts au moteur et/ou un
blocage des roues motrices.
1. Appuyer sur l'embrayage.
2. Sélectionner la vitesse neutre.
3. Quitter le trafic le plus rapidement
possible sans gêner les autres
véhicules.
4. Couper le contact.
9 Attention
Quand le moteur est arrêté, il faut
exercer des efforts plus importants pour freiner et manœuvrer le
volant.
Au cours d'un Autostop, le servo‐
frein reste opérationnel.
Ne pas enlever la clé tant que le
véhicule n'est pas à l'arrêt ; sinon, le verrouillage du volant pourrait
s'engager de manière inattendue.
Vérifier le niveau d'huile avant de faire
appel à un atelier 3 249.
Niveau bas de carburant Y s’allume ou clignote en jaune.
Allumé
Le niveau dans le réservoir à carbu‐ rant est trop bas.
Clignotement
Réserve de carburant épuisée. Faire le plein immédiatement. Ne jamais
rouler jusqu'à ce que le réservoir soit
vide.
Faire le plein 3 239.
Catalyseur 3 171.
Purge d'air du circuit de gazole
(diesel) 3 254.
Blocage de démarrage
d clignote en jaune.
Défaillance dans le blocage du
démarrage. Le moteur ne peut pas
être démarré.
Blocage du démarrage 3 33.
Éclairage extérieur
8 s'allume en vert.
Les feux extérieurs sont allumés
3 132.
Feux de route C s'allume en bleu.
Il s'allume quand les feux de route
sont allumés ou en cas d'appel de phares 3 133.
Feux de route automatiques
f s'allume en vert.
Les feux de route automatiques sont
activés, voir la rubrique Phares à DEL 3 136.

106Instruments et commandesPhares à DEL
f s’allume ou clignote en jaune.
Allumé Défaillance dans le système.
Prendre contact avec un atelier.
Clignotement Le système a basculé en mode « feux
de croisement symétriques ».
Le témoin f clignote pendant environ
quatre secondes après que le contact
est mis à titre de rappel de phare
symétrique 3 136.
Antibrouillard
> s'allume en vert.
Les phares antibrouillard sont allu‐
més 3 141.
Feu antibrouillard arrière
ø s'allume en jaune.
Le feu antibrouillard arrière est allumé 3 141.Régulateur de vitesse
m s'allume en blanc ou en vert.
S'allume en blanc Le système est sous tension.
S'allume en vert Le régulateur de vitesse est activé. La vitesse de consigne est indiquée
dans le centre d'informations du
conducteur.
Régulateur de vitesse 3 189.
Régulateur de vitesse adaptatif
C s'allume dans le centre d'informa‐
tions du conducteur.
C s'allume en blanc
Le système est sous tension.
C s'allume en vert
Le régulateur de vitesse adaptatif est
activé.
Régulateur de vitesse adaptatif
3 194.Véhicule détecté à l'avant
A s’allume en vert ou en jaune.
S'allume en vert Un véhicule est détecté en avant
dans la même file.
S'allume en jaune
La distance avec un véhicule en mouvement à l'avant est trop petite ou vous approchez trop rapidement d'un
autre véhicule.
Régulateur de vitesse adaptatif
3 194, Alerte de collision avant
3 202.
Détection de piétons 7 s'allume en jaune.
Un piéton est détecté à l'avant.
Limiteur de vitesse
L s'allume en blanc ou en vert.
S'allume en blanc Le système est sous tension.

Instruments et commandes107S'allume en vertLe limiteur de vitesse est actif. Régler
la vitesse qui est indiquée près du
symbole L.
Limiteur de vitesse 3 192.
Assistant de détection des panneaux routiers
L affiche les panneaux routiers
détectés sous forme de témoin de
commande.
Assistant de détection des panneaux
routiers 3 231.
Porte ouverte h s'allume en rouge.
Une des portes ou le hayon est
ouvert.Affichages
d'information
Centre d'informations du
conducteur
Le centre d'informations du conduc‐ teur se trouve dans le combiné d'ins‐ truments.
En fonction de la version et du
combiné d'instruments, le centre d'in‐
formations du conducteur est dispo‐
nible avec un écran de niveau de
base, de niveau médian ou de niveau supérieur.
Selon l'équipement, le centre d'infor‐ mations du conducteur indique :
● le totalisateur ou le compteur kilométrique journalier
● informations et réglages du véhicule
● informations sur le trajet/carbu‐ rant
● informations sur la conduite économique
● alertes d'assistance au conduc‐ teur● messages d'avertissement
● l'information audio et d'infodiver‐ tissement
● l'information de téléphone
● l'information de navigation
Écran de niveau de base
En fonction de la version, sélection‐
ner les pages du menu de l'écran de niveau de base en appuyant sur :
● MENU au levier de clignotant
ou
● è et å au volant

108Instruments et commandesLes symboles du menu principal sont
indiqués sur la ligne supérieure de
l'affichage :
● Informations sur le trajet/carbu‐ rant affichées par ;, voir une
description ci-dessous.
● Informations sur le véhicule affi‐ chées par ?, voir une descrip‐
tion ci-dessous.
● Informations sur le mode Eco, affichées par @, voir une
description ci-dessous.
Certaines des fonctions affichées
diffèrent selon que le véhicule roule
ou est à l'arrêt. Certaines fonctions ne
sont actives que si le véhicule roule.
Sélection des menus et des fonctionsLevier de clignotant avec le bouton
MENU
Les menus et les fonctions peuvent
être sélectionnés via les boutons du
levier des clignotants.
Appuyer sur MENU pour naviguer
entre les menus principaux ou pour
revenir au niveau de menu directe‐
ment supérieur à partir d'un sous-
menu.
Faire tourner la molette de réglage
pour sélectionner un sous-menu du
menu principal ou sélectionner une
valeur numérique.
Appuyer sur le bouton SET/CLR pour
sélectionner et confirmer une fonc‐
tion.
Les messages de véhicule et de
service sont affichés le cas échéant
sur le centre d'informations du
conducteur. Confirmer les messages
en appuyant sur SET/CLR. Messa‐
ges du véhicule 3 120.Commandes au volant
Les menus et fonctions peuvent être
sélectionnés via les boutons situés à droite du volant de direction.
Appuyer sur è ou é pour naviguer
entre les menus principaux ou pour
revenir au niveau de menu directe‐
ment supérieur à partir d'un sous-
menu.
Appuyer sur å ou ä pour sélectionner
un sous-menu du menu principal ou
sélectionner une valeur numérique.
