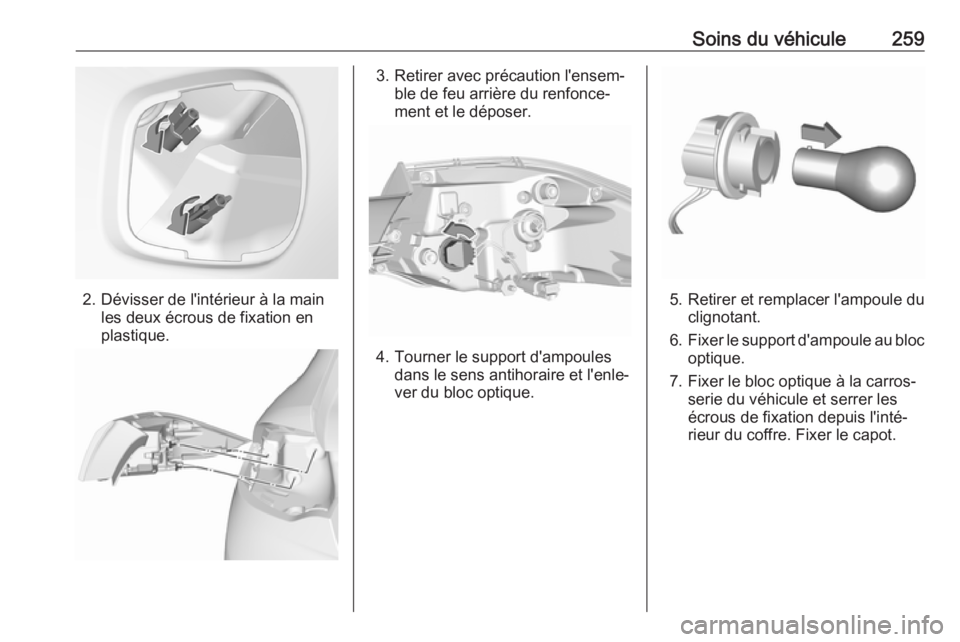

Soins du véhicule259
2. Dévisser de l'intérieur à la mainles deux écrous de fixation en
plastique.
3. Retirer avec précaution l'ensem‐ ble de feu arrière du renfonce‐
ment et le déposer.
4. Tourner le support d'ampoules dans le sens antihoraire et l'enle‐
ver du bloc optique.
5. Retirer et remplacer l'ampoule du clignotant.
6. Fixer le support d'ampoule au bloc
optique.
7. Fixer le bloc optique à la carros‐ serie du véhicule et serrer les
écrous de fixation depuis l'inté‐
rieur du coffre. Fixer le capot.

260Soins du véhiculeBloc optique dans le hayon
1. Détacher le couvercle dans lehayon et le déposer.
2. Dévisser l'écrou de fixation en plastique à la main.
3. Retirer avec précaution le blocoptique des renfoncements et le
déposer.
4. Tourner le support d'ampoules dans le sens antihoraire et l'enle‐
ver du bloc optique.
Feu antibrouillard arrière ( 1)
Feu de recul ( 2)
5. Enlever et remplacer l'ampoule :
Feu antibrouillard arrière

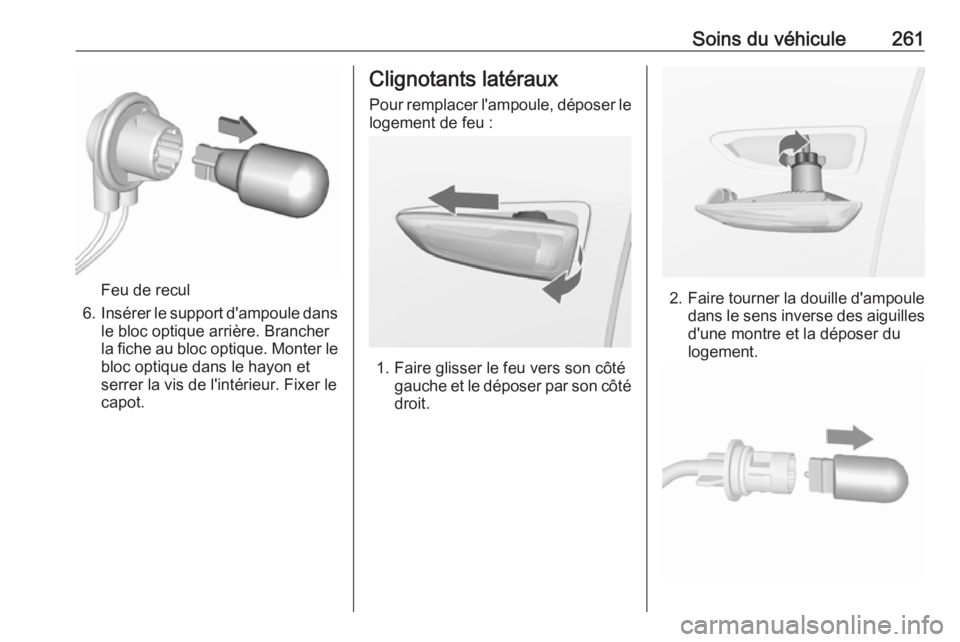

Soins du véhicule261
Feu de recul
6. Insérer le support d'ampoule dans
le bloc optique arrière. Brancherla fiche au bloc optique. Monter le
bloc optique dans le hayon et
serrer la vis de l'intérieur. Fixer le
capot.
Clignotants latéraux
Pour remplacer l'ampoule, déposer le logement de feu :
1. Faire glisser le feu vers son côté gauche et le déposer par son côté
droit.
2. Faire tourner la douille d'ampoule
dans le sens inverse des aiguilles
d'une montre et la déposer du
logement.

262Soins du véhicule3.Tirer l'ampoule de la douille d'am‐
poule et la remplacer.
4. Insérer la douille de l'ampoule et tourner dans le sens horaire.
5. Insérer l'extrémité gauche du feu,
faire glisser vers la gauche et
insérer l'extrémité droite.
Éclairage de plaque d'immatriculation
L'éclairage de la plaque d'immatricu‐
lation est assuré par des LED qui ne
peuvent pas être remplacées. En cas de DEL défectueuses, les faire
remplacer par un atelier.
Éclairage intérieur
Éclairage de courtoisie, spots de
lecture
Faire remplacer les ampoules par un
atelier.
Éclairage du coffre Faire remplacer les ampoules par un
atelier.Éclairage du tableau de
bord
Faire remplacer les ampoules par un
atelier.Circuit électrique
Fusibles
Les inscriptions sur le fusible neuf
doivent correspondre aux inscriptions
sur le fusible défectueux.
Le véhicule est équipé de trois boîtes à fusibles :
● compartiment moteur
● tableau de bord
● coffre
Avant de remplacer un fusible, mettre
le commutateur correspondant en
position Off et couper le contact.
Un fusible défectueux se reconnaît à
son filament brûlé.Avertissement
Ne pas remplacer le fusible tant que le défaut n'a pas été résolu.
Certaines fonctions sont protégées
par plusieurs fusibles.
Des fusibles peuvent aussi être enfi‐
chés même si la fonction n'est pas
présente.

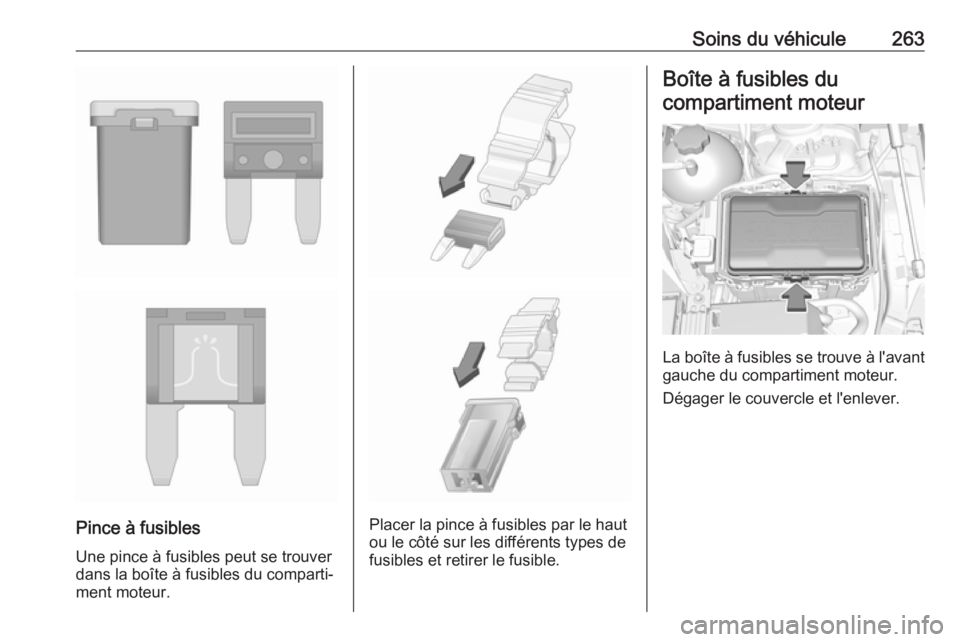

Soins du véhicule263
Pince à fusiblesUne pince à fusibles peut se trouver
dans la boîte à fusibles du comparti‐
ment moteur.Placer la pince à fusibles par le haut ou le côté sur les différents types de
fusibles et retirer le fusible.
Boîte à fusibles du
compartiment moteur
La boîte à fusibles se trouve à l'avant
gauche du compartiment moteur.
Dégager le couvercle et l'enlever.

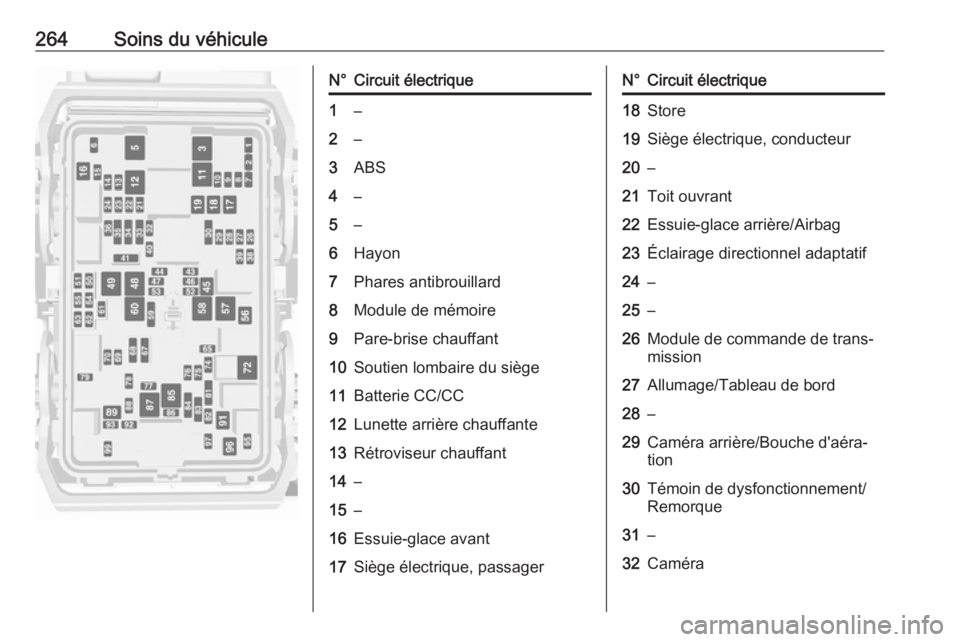

264Soins du véhiculeN°Circuit électrique1–2–3ABS4–5–6Hayon7Phares antibrouillard8Module de mémoire9Pare-brise chauffant10Soutien lombaire du siège11Batterie CC/CC12Lunette arrière chauffante13Rétroviseur chauffant14–15–16Essuie-glace avant17Siège électrique, passagerN°Circuit électrique18Store19Siège électrique, conducteur20–21Toit ouvrant22Essuie-glace arrière/Airbag23Éclairage directionnel adaptatif24–25–26Module de commande de trans‐
mission27Allumage/Tableau de bord28–29Caméra arrière/Bouche d'aéra‐
tion30Témoin de dysfonctionnement/
Remorque31–32Caméra

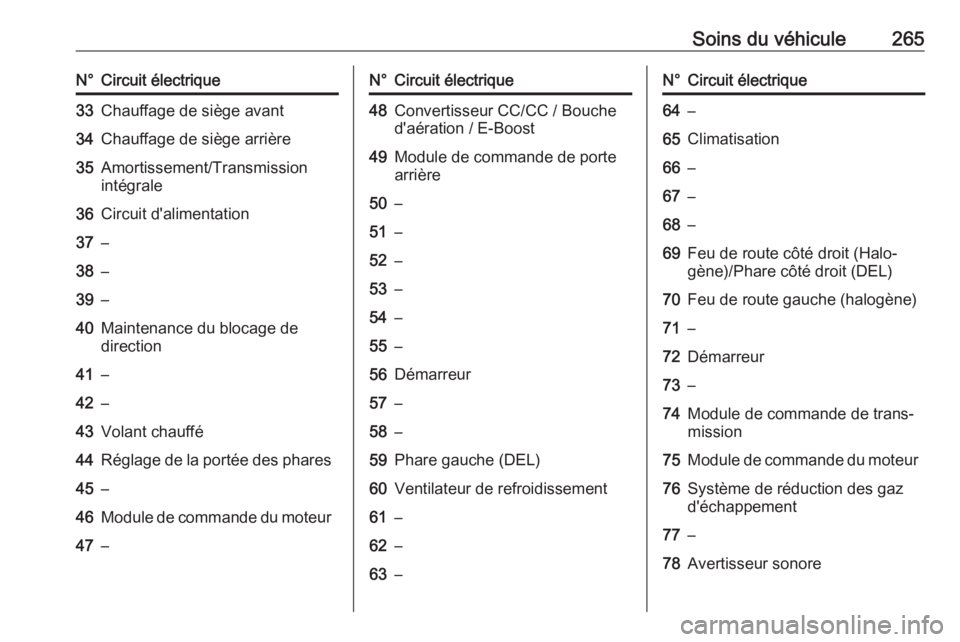

Soins du véhicule265N°Circuit électrique33Chauffage de siège avant34Chauffage de siège arrière35Amortissement/Transmission
intégrale36Circuit d'alimentation37–38–39–40Maintenance du blocage de
direction41–42–43Volant chauffé44Réglage de la portée des phares45–46Module de commande du moteur47–N°Circuit électrique48Convertisseur CC/CC / Bouche
d'aération / E-Boost49Module de commande de porte
arrière50–51–52–53–54–55–56Démarreur57–58–59Phare gauche (DEL)60Ventilateur de refroidissement61–62–63–N°Circuit électrique64–65Climatisation66–67–68–69Feu de route côté droit (Halo‐
gène)/Phare côté droit (DEL)70Feu de route gauche (halogène)71–72Démarreur73–74Module de commande de trans‐
mission75Module de commande du moteur76Système de réduction des gaz
d'échappement77–78Avertisseur sonore

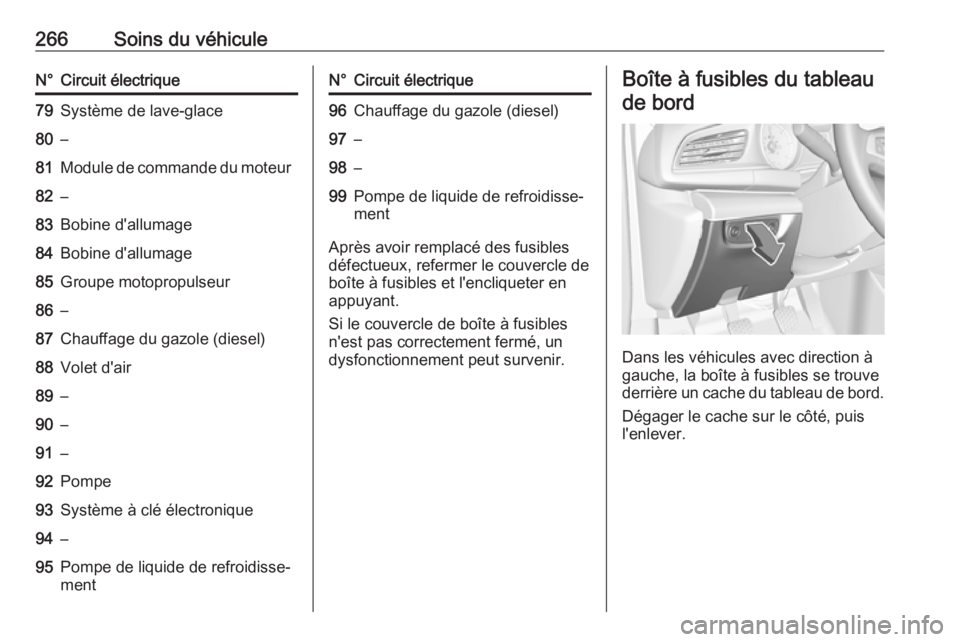

266Soins du véhiculeN°Circuit électrique79Système de lave-glace80–81Module de commande du moteur82–83Bobine d'allumage84Bobine d'allumage85Groupe motopropulseur86–87Chauffage du gazole (diesel)88Volet d'air89–90–91–92Pompe93Système à clé électronique94–95Pompe de liquide de refroidisse‐
mentN°Circuit électrique96Chauffage du gazole (diesel)97–98–99Pompe de liquide de refroidisse‐
ment
Après avoir remplacé des fusibles
défectueux, refermer le couvercle de
boîte à fusibles et l'encliqueter en
appuyant.
Si le couvercle de boîte à fusibles
n'est pas correctement fermé, un
dysfonctionnement peut survenir.
Boîte à fusibles du tableau
de bord
Dans les véhicules avec direction à
gauche, la boîte à fusibles se trouve
derrière un cache du tableau de bord.
Dégager le cache sur le côté, puis
l'enlever.

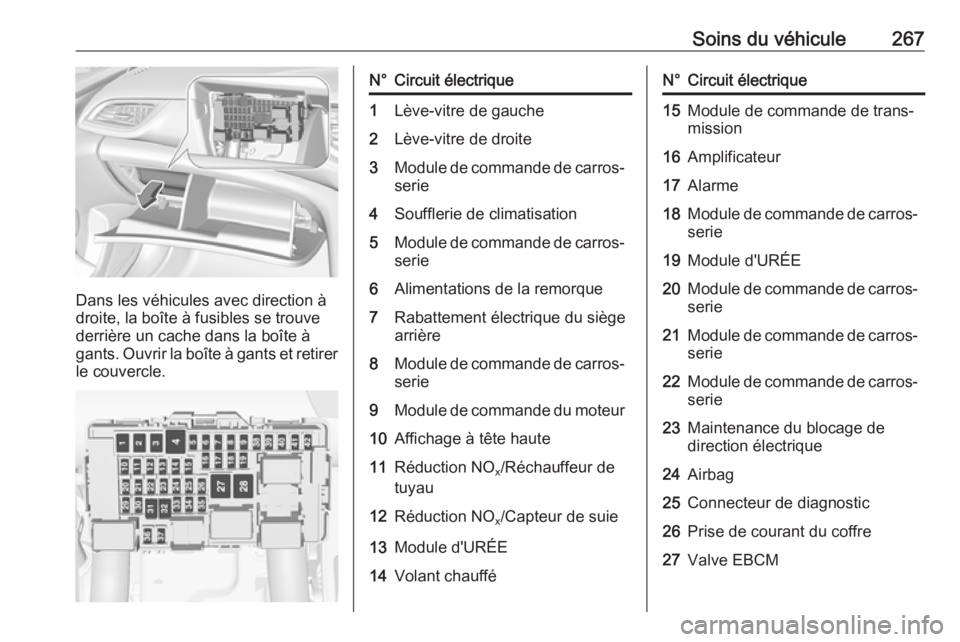

Soins du véhicule267
Dans les véhicules avec direction à
droite, la boîte à fusibles se trouve
derrière un cache dans la boîte à
gants. Ouvrir la boîte à gants et retirer
le couvercle.
N°Circuit électrique1Lève-vitre de gauche2Lève-vitre de droite3Module de commande de carros‐ serie4Soufflerie de climatisation5Module de commande de carros‐serie6Alimentations de la remorque7Rabattement électrique du siège
arrière8Module de commande de carros‐
serie9Module de commande du moteur10Affichage à tête haute11Réduction NO x/Réchauffeur de
tuyau12Réduction NO x/Capteur de suie13Module d'URÉE14Volant chaufféN°Circuit électrique15Module de commande de trans‐
mission16Amplificateur17Alarme18Module de commande de carros‐ serie19Module d'URÉE20Module de commande de carros‐ serie21Module de commande de carros‐
serie22Module de commande de carros‐ serie23Maintenance du blocage de
direction électrique24Airbag25Connecteur de diagnostic26Prise de courant du coffre27Valve EBCM

268Soins du véhiculeN°Circuit électrique28Alimentation services de sécurité29–30–31Commandes au volant32Commutateur d'allumage33Climatisation34Module de passerelle central35Connecteur AUX/USB36Chargeur sans fil37Essuie-glace arrière38Onstar39Affichage40Aide au stationnement41Console de plafond42AutoradioOutillage du véhiculeOutillage Véhicules avec kit de réparation
des pneus
Les instruments et l'œillet d'attelage
sont situés dans une boîte avec le kit
de réparation des pneus sous le plan‐
cher du coffre.
Kit de réparation des pneus 3 275.
Véhicules dotés d'un système
d'enceintes
Les instruments et l'œillet d'attelage
sont situés dans une boîte avec le kit
de réparation des pneus sous le plan‐
cher du coffre.
