Page 291 of 329

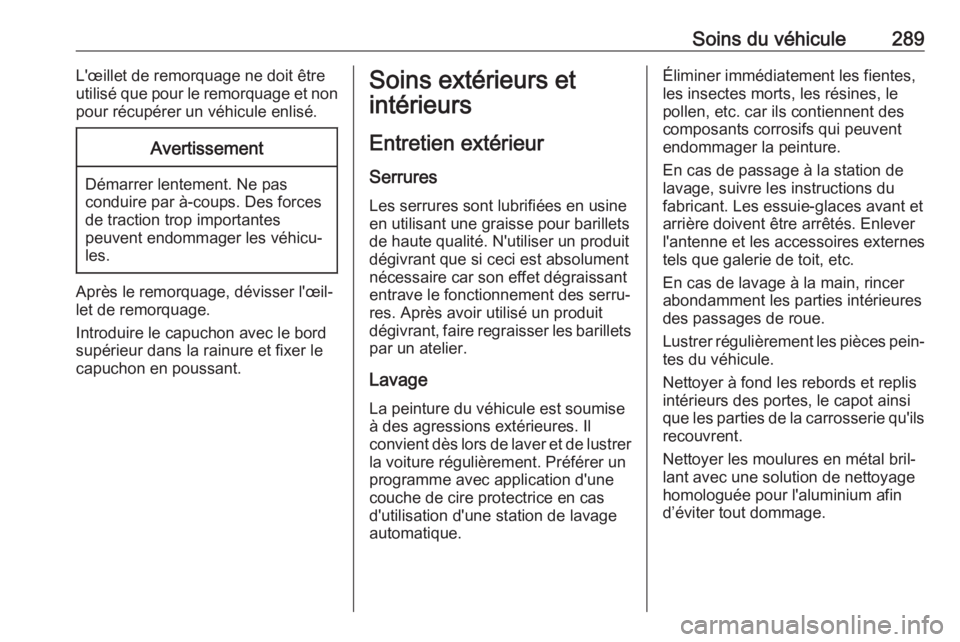

Soins du véhicule289L'œillet de remorquage ne doit êtreutilisé que pour le remorquage et non
pour récupérer un véhicule enlisé.Avertissement
Démarrer lentement. Ne pas conduire par à-coups. Des forces
de traction trop importantes
peuvent endommager les véhicu‐
les.
Après le remorquage, dévisser l'œil‐
let de remorquage.
Introduire le capuchon avec le bord
supérieur dans la rainure et fixer le
capuchon en poussant.
Soins extérieurs et
intérieurs
Entretien extérieur Serrures
Les serrures sont lubrifiées en usine
en utilisant une graisse pour barillets
de haute qualité. N'utiliser un produit
dégivrant que si ceci est absolument
nécessaire car son effet dégraissant
entrave le fonctionnement des serru‐
res. Après avoir utilisé un produit
dégivrant, faire regraisser les barillets
par un atelier.
Lavage La peinture du véhicule est soumise
à des agressions extérieures. Il
convient dès lors de laver et de lustrer
la voiture régulièrement. Préférer un
programme avec application d'une
couche de cire protectrice en cas d'utilisation d'une station de lavage
automatique.Éliminer immédiatement les fientes,
les insectes morts, les résines, le
pollen, etc. car ils contiennent des
composants corrosifs qui peuvent
endommager la peinture.
En cas de passage à la station de
lavage, suivre les instructions du
fabricant. Les essuie-glaces avant et arrière doivent être arrêtés. Enlever
l'antenne et les accessoires externes
tels que galerie de toit, etc.
En cas de lavage à la main, rincer
abondamment les parties intérieures
des passages de roue.
Lustrer régulièrement les pièces pein‐ tes du véhicule.
Nettoyer à fond les rebords et replis
intérieurs des portes, le capot ainsi
que les parties de la carrosserie qu'ils
recouvrent.
Nettoyer les moulures en métal bril‐
lant avec une solution de nettoyage
homologuée pour l'aluminium afin
d’éviter tout dommage.
Page 292 of 329

290Soins du véhiculeAvertissement
Toujours utiliser un produit de
nettoyage dont le pH est compris
entre quatre et neuf.
Ne pas utiliser de produits de
nettoyage sur des surfaces
brûlantes.
Ne pas nettoyer le compartiment
moteur avec un jet de vapeur ou
haute pression.
Rincer abondamment le véhicule et
l'essuyer à la peau de chamois.
Rincer la peau de chamois. Utiliser
des peaux de chamois différentes
pour les surfaces peintes et pour les
surfaces vitrées : des résidus de cire
sur les vitres altèrent la vision.
Faire graisser les charnières de
toutes les portes par un atelier.
Ne pas éliminer les taches de
goudron avec des objets durs. Utiliser
un spray éliminant le goudron sur les
surfaces peintes.
Éclairage extérieur
Les lentilles des phares et des autreslampes sont en plastique. Ne pas utili‐
ser de produits abrasifs ou corrosifs
ni de grattoirs et ne pas effectuer de
nettoyage à sec.
Polissage et lustrage Lustrer le véhicule régulièrement (au
plus tard lorsque l'eau ne perle plus).
Sinon la peinture se dessèche.
Un polissage n'est rendu nécessaire
que lorsque la peinture est souillée
par des substances solides ou a pris
un aspect mat et perdu son éclat.
Le produit autopolish aux silicones
forme aussitôt un film protecteur,
dispensant ainsi du lustrage.
Les parties de la carrosserie en plas‐
tique ne doivent pas être traités avec
des produits de lustrage ou de polis‐
sage.Vitres et balais d'essuie-glaces
avant
Nettoyer à l'aide d'un chiffon doux
non pelucheux ou d'une peau de
chamois avec du produit de
nettoyage pour vitres et du produit
d'élimination des insectes.
Lors du nettoyage de la vitre arrière
depuis l'intérieur, toujours passer le
chiffon parallèlement à l'élément de
chauffage pour éviter tout dommage.
Utiliser un grattoir à arêtes vives pour éliminer le givre (la glace) de façon
mécanique. Appuyer le grattoir
fermement sur la vitre afin que la
crasse ne puisse pas passer en
dessous et rayer ainsi la vitre.
Nettoyer les balais d'essuie-glaces
gras avec un chiffon doux et un
produit de nettoyage pour vitres.
Retirer les résidus de saleté des
balais d'essuie-glaces salis à l'aide
d'un chiffon doux et d'un nettoyant
pour vitres. S'assurer également de
bien retirer tous les résidus de cire,
insectes et autres de la vitre.
Page 293 of 329

Soins du véhicule291Les résidus de glace, la pollution et
les balayages répétés sur des vitres
sèches peuvent endommager, voire
casser les balais d'essuie-glace.
Toit ouvrant Ne jamais le nettoyer avec des
solvants, des produits abrasifs, des
carburants, des produits agressifs
(par exemple produits de nettoyage
de peinture, solutions à l'acétone, etc.), des acides, des produits très
alcalins ou des éponges abrasives.
Ne pas appliquer de cire ou de produit
de lustrage sur le toit ouvrant.
Jantes et pneus
Ne pas utiliser de nettoyeurs à haute
pression.
Nettoyer des jantes avec un nettoyant
pour jantes à pH neutre.
Les jantes sont peintes et peuvent
être nettoyées avec les mêmes
produits que la carrosserie.Dégâts à la peinture
Corriger les petits dégâts de peinture
avec un crayon de retouche avant
que la rouille ne se forme. Les grands
dégâts de peinture ou la rouille
doivent être réparés par un atelier.
Soubassement Le soubassement est partiellement
revêtu de PVC ou d'une couche de
cire de protection permanente dans
les zones les plus critiques.
Vérifier le soubassement après son
lavage et le faire cirer le cas échéant.
Les matériaux en bitume caoutchouc
peuvent abîmer la couche de PVC.
Faire effectuer les travaux au soubas‐
sement par un atelier.
De préférence, laver le soubasse‐
ment au début et à la fin de l'hiver et
faire vérifier la couche de cire de
protection.Système de gaz de pétrole
liquéfié9 Danger
Le gaz de pétrole liquéfié est plus
lourd que l'air et peut stagner dans les points bas.
Être prudent en cas de travail sous
le véhicule dans une fosse.
Pour les travaux de peinture quand
une cabine de séchage à plus de
60 °C est utilisée, le réservoir de gaz
de pétrole liquéfié doit être démonté.
N'apporter aucune modification au
système de gaz liquéfié.
Dispositif d'attelage Ne pas nettoyer la barre d'attelage
avec un jet de vapeur ou haute pres‐
sion.
Page 294 of 329

292Soins du véhiculeEntretien intérieurIntérieur et garnitures
Ne nettoyer l'habitacle, y compris le
revêtement de tableau de bord et les
revêtements qu'à l'aide d'un chiffon sec ou de produit de nettoyage inté‐
rieur.
Nettoyer les garnitures en cuir à l'eau
propre et avec un chiffon doux. Pour
les taches tenaces, utiliser un produit d'entretien pour cuir.
Nettoyer le combiné d'instruments et
les écrans uniquement avec un chif‐
fon doux humide. Le cas échéant,
utiliser une solution savonneuse
douce.
Les garnitures en tissu se nettoient le mieux à l'aspirateur et à la brosse.
Pour éliminer les taches, utiliser un
produit de nettoyage pour tissu.
Il se peut que les tissus ne soient pas
grand teint. Cela peut provoquer des
décolorations visibles, notamment
sur les garnitures de couleur claire.
Éliminer les taches et les décolora‐
tions dès que possible.Nettoyer les ceintures de sécurité à
l'eau tiède ou avec un produit de
nettoyage pour intérieur.Avertissement
Attacher les fermetures Velcro des vêtements car elles peuvent
abîmer le garnissage du siège si
elles restent ouvertes.
La même chose s'applique aux
vêtements avec des objets aux
bords tranchants, tels que ferme‐ tures éclair, ceintures ou jeans
cloutés.
Éléments en matière plastique et
en caoutchouc
Les pièces en plastique et en caout‐
chouc peuvent être entretenues avec les mêmes produits que la carrosse‐
rie. Le cas échéant, utiliser un produit
de nettoyage pour intérieur. Ne pas
utiliser d'autres produits. Éviter
notamment les solvants et l'essence.
Ne pas utiliser de nettoyeurs à haute
pression.
Page 295 of 329

Service et maintenance293Service et
maintenanceInformations générales ..............293
Informations sur l'entretien ......293
Fluides, lubrifiants et pièces re‐
commandés ............................... 294
Fluides et lubrifiants recommandés ......................... 294Informations générales
Informations sur l'entretien
Il est important pour la sécurité, la
fiabilité ainsi que pour le maintien de
la valeur de votre véhicule que tous
les travaux d'entretien soient effec‐
tués aux intervalles prévus.
Le dernier plan d'entretien détaillé
pour votre véhicule est disponible
auprès de votre atelier.
Affichage d'entretien 3 98.
Intervalles d'entretien pour
l'Europe
L'entretien de votre véhicule est
requis tous les 30 000 km ou tous les ans, selon l'échéance surve‐
nant en premier, sauf indication
contraire dans l'affichage d'entretien.
Un intervalle d'entretien plus court
peut être valide pour les comporte‐
ments de conduite intenses, par ex.
pour les taxis et les véhicules de
police.
La périodicité des travaux d'entretien
européens est valide pour les pays
suivants :Allemagne, Andorre, Autriche,
Belgique, Bosnie-Herzégovine,
Bulgarie, Chypre, Croatie, Dane‐
mark, Espagne, Estonie, Finlande,
France, Grèce, Groenland, Hongrie, Irlande, Islande, Italie, Liechtenstein,
Lettonie, Lituanie, Luxembourg,
Macédoine, Malte, Monaco, Monté‐ négro, Norvège, Pays-Bas, Pologne,Portugal, République tchèque,
Roumanie, Royaume-Uni, Saint- Marin, Serbie, Slovaquie, Slovénie,
Suède, Suisse.
Affichage d'entretien 3 98.
Intervalles d'entretien pour
l'international
L'entretien de votre véhicule est
requis tous les 15 000 km ou
tous les ans, selon l'échéance surve‐
nant en premier, sauf indication
contraire dans l'affichage d'entretien.
Des conditions de fonctionnement
intenses existent si une ou plusieurs
des circonstances suivantes se
produisent fréquemment : Démar‐
rage à froid, utilisation de l'arrêt /
démarrage, utilisation d'une remor‐ que, conduite en montagne, conduite
Page 296 of 329

294Service et maintenancesur des surfaces routières en
mauvais état et sableuses, augmen‐
tation de la pollution de l'air, présence
de sable dans l'air et haute teneur en poussières, conduite à haute altitude
et variations importantes de tempéra‐ ture. Dans ces conditions d'utilisationintenses, certains entretiens peuvent
être plus souvent nécessaires que
l'intervalle d'entretien habituel.
Les intervalles d'entretien pour l'inter‐
national sont valides pour les pays qui ne sont pas mentionnés dans les
intervalles d'entretien pour l'Europe.
Affichage d'entretien 3 98.
Confirmations
La confirmation des entretiens effec‐
tués est indiquée dans le carnet d'en‐ tretien et de garantie. La date et le
kilométrage sont ajoutés ainsi que la
signature et le cachet de l'atelier ayant effectué l'entretien.
S'assurer que le carnet d'entretien et
de garantie est correctement rempli
car la preuve d'un entretien suivi est
essentielle en cas d'appel à la garan‐ tie ou de demande de geste commer‐cial et cela constituera aussi un argu‐ment positif lors de la revente éven‐
tuelle du véhicule.
Intervalle d'entretien avec la
durée de vie restante de l'huile
moteur
L'intervalle d'entretien repose sur
différents paramètres dépendant de
l'utilisation.
L'affichage de service vous indique
quand il faut changer l'huile moteur.
Affichage d'entretien 3 98.Fluides, lubrifiants et
pièces recommandés
Fluides et lubrifiants recommandés
Utiliser uniquement les produits
conformes aux spécifications recom‐
mandées.9 Attention
Les produits nécessaires au fonc‐
tionnement du véhicule sont
dangereux et peuvent être nocifs. Manipuler avec prudence.
Respecter les consignes figurant
sur les récipients.
Huile moteur
L'huile moteur est identifiée par sa
qualité et par sa viscosité. Lors du
choix de l'huile moteur à utiliser, la
qualité est plus importante que la
viscosité. La qualité de l'huile garantit
par exemple la propreté du moteur, la protection contre l'usure et le contrôle
du vieillissement de l'huile, tandis que
Page 297 of 329

Service et maintenance295le degré de viscosité indique la fluidité
de l'huile sur une plage de tempéra‐
ture donnée.
Dexos est la plus récente des huiles moteur de qualité et offre une protec‐ tion optimale des moteurs à essence
et diesel. S'il n'est pas possible de
s'en procurer, il faut utiliser des huiles
moteur d'autres qualités mention‐
nées. Les recommandations pour les
moteurs à essence sont également
valables pour les moteurs fonction‐
nant au gaz naturel comprimé (GNC), au gaz de pétrole liquéfié (GPL) et à
l'éthanol (E85).
Sélectionner l'huile moteur adéquate
en fonction de sa qualité et de la
température ambiante minimale
3 299.
Appoint d'huile moteur
Les huiles moteur de différentes marques et différents producteurspeuvent être mélangées pour autantque vous respectiez les qualité et
viscosité d'huile moteur requises.
L'utilisation exclusive d'huiles moteurde qualité ACEA A1/B1 ou A5/B5 est
interdite, car elles peuvent entraînerdes dégâts du moteur à long terme dans certaines conditions d'utilisa‐
tion.
Sélectionner l'huile moteur adéquate
en fonction de sa qualité et de la
température ambiante minimale
3 299.
Additifs d'huile moteur
supplémentaires
L'utilisation d'additifs d'huile moteur
supplémentaires peut entraîner des
dégâts et rendre la garantie caduque.
Degrés de viscosité d'huile moteur
La classe de viscosité SAE définit la
capacité d'écoulement d'une huile.
L'huile multigrade est représentée
par deux chiffres, par ex.
SAE 5W-30. Le premier chiffre, suivi
d'un W, indique la viscosité à basse
température et le second chiffre, la
viscosité à haute température.
Sélectionner la classe de viscosité
adéquate en fonction de la tempéra‐
ture ambiante minimale 3 299.Toutes les classes de viscosité
recommandées sont adaptées pour
une utilisation à des températures ambiantes élevées.
Liquide de refroidissement et
antigel
Utiliser uniquement de l'antigel pourliquide de refroidissement sans silica‐ tes et à longue durée de vie (LLC)
homologué pour le véhicule. Prendre
contact avec un atelier.
Le système est rempli en usine par un
liquide de refroidissement conçu pour offrir une excellente protection contrela corrosion ainsi que le gel à des
températures allant approximative‐
ment jusqu'à -28 °C. Dans les régions froides à très basses températures, le
liquide de refroidissement rempli en
usine offre une protection contre le
gel à des températures allant jusqu'à
-37 °C. Cette concentration doit être
maintenue toute l'année. L'utilisation
d'additifs supplémentaires pour
liquide de refroidissement dont le but
est de procurer une protection
supplémentaire contre la corrosion ou
Page 298 of 329

296Service et maintenanced'assurer l'étanchéité en cas de peti‐tes fuites peut provoquer des problè‐mes de fonctionnement. Nous décli‐
nons toute responsabilité quant aux
conséquences liées à l'utilisation
d'additifs supplémentaires pour
liquide de refroidissement.
Liquide de lave-glace
Utiliser uniquement du liquide de
lave-glace agréé pour le véhicule
pour éviter d'endommager les balais
d'essuie-glace, la peinture, les pièces
en plastique et en caoutchouc. Pren‐
dre contact avec un atelier.
Liquide de frein/ d'embrayage Au fil du temps, le liquide de frein
absorbe l'humidité, ce qui réduit l'effi‐ cacité du freinage. Le liquide de frein
doit donc être remplacé à l'intervalle
spécifié.
AdBlueUtiliser uniquement AdBlue pour
réduire les oxydes d'azote dans les
émissions de gaz d'échappement
3 171.
Page 299 of 329

Caractéristiques techniques297Caractéristiques
techniquesIdentification du véhicule ...........297
Numéro d'identification du véhicule .................................. 297
Plaquette d'identification .......... 297
Identification du moteur ...........298
Données du véhicule .................299
Liquides et lubrifiants recommandés ......................... 299
Données du moteur .................302
Performances .......................... 304
Poids du véhicule ....................305
Dimensions du véhicule ..........305
Capacités ................................ 307
Pressions des pneus ...............308Identification du
véhicule
Numéro d'identification duvéhicule
Le numéro d'identification du véhicule est visible à travers le pare-brise.
Le numéro d'identification du véhicule
peut être estampillé sur la plaquette
d'identification et sur le plancher,
sous le recouvrement de sol, visible
sous un couvercle, ou dans le
compartiment moteur, sur le panneau de carrosserie droit.
Plaquette d'identification
L'étiquette d'identification se trouve
sur l'encadrement de la porte avant gauche ou droite.
Page 300 of 329

298Caractéristiques techniquesDonnées de la plaquette signaléti‐
que :1:constructeur2:numéro d'homologation3:numéro d'identification du
véhicule4:poids nominal brut du véhicule
autorisé [en kg]5:poids total roulant autorisé [en kg]6:charge maximale autorisée sur
l'essieu avant [en kg]7:charge maximale autorisée sur
l'essieu arrière [en kg]8:données spécifiques au véhicule
ou au pays, p. ex. AM = année-
modèle
La charge sur essieu avant et la
charge sur essieu arrière ne doivent pas dépasser ensemble le poids total
autorisé en charge. Si, par exemple,
la charge sur l'essieu avant est maxi‐
male, la charge sur l'essieu arrière
doit être telle que le poids total auto‐
risé en charge n'est pas dépassé.
Les caractéristiques techniques ont
été établies selon les normes de la
Communauté Européenne. Tous
droits de modification réservés. Les
indications figurant sur les papiers du véhicule ont toujours priorité sur
celles du présent manuel.
Identification du moteur Les tableaux de caractéristiques
techniques utilisent l'appellation du
moteur. Le tableau des données du
moteur affiche également le code
technique. Caractéristiques du
moteur 3 302.
Pour identifier le moteur adéquat, voir le certificat de conformité CEE fourni
avec votre véhicule et les autres
documents d'enregistrement natio‐
naux.
Le certificat de conformité indique
l'appellation du moteur, les autres
publications nationales peuvent indi‐
quer le code technique. Vérifier la
cylindrée et la puissance moteur afin
d'identifier le moteur respectif.
