service OPEL INSIGNIA BREAK 2017.5 Manuel d'utilisation (in French)

Introduction.................................... 2
En bref ........................................... 6
Clés, portes et vitres ....................20
Sièges, systèmes de sécurité ......41
Rangement .................................. 70
Instruments et commandes .........80
Éclairage .................................... 132
Climatisation .............................. 147
Conduite et utilisation ................160
Soins du véhicule .......................246
Service et maintenance .............293
Caractéristiques techniques ......297
Informations au client .................310
Index alphabétique ....................320Sommaire

Introduction3Caractéristiques
spécifiques du véhicule
Veuillez inscrire les données de votre
véhicule à la page précédente afin de les garder facilement accessibles.
Ces informations figurent aux chapi‐
tres « Entretien et maintenance » et
« Caractéristiques techniques » ainsi
que sur la plaquette signalétique.
Introduction
Votre véhicule associe technologie
avancée, sécurité, écologie et écono‐
mie.
Le présent Manuel d'utilisation
contient toutes les informations qui
vous seront nécessaires pour
conduire votre véhicule efficacement et en toute sécurité.
Informez les occupants du véhicule
des risques éventuels d'accident et
de blessure dus à une mauvaise utili‐
sation.
Vous devez toujours vous plier aux
lois et réglementations en vigueur
dans le pays dans lequel vous voustrouvez. Ces lois peuvent différer des informations contenues dans ce
Manuel d'utilisation.
L'ignorance de la description donnée
dans ce manuel peut affecter votre
garantie.
Quand il est indiqué de prendre
contact avec un atelier, nous vous
recommandons de chercher un
Réparateur Agréé Opel. Pour les
véhicules au gaz, nous vous recom‐
mandons de contacter un Réparateur
Opel habilité pour l'entretien des véhi‐
cules au gaz.
Les Réparateurs Agréés Opel offrent
un service de première qualité à des
prix raisonnables. Le personnel expé‐ rimenté formé par Opel travaille selonles prescriptions spécifiques d'Opel.
La documentation destinée au client
doit toujours être conservée à portée
de main, dans le véhicule.
Utilisation de ce manuel ● Le présent manuel décrit toutes les options et fonctions disponi‐
bles pour ce modèle. Certaines
descriptions, notamment cellesdes fonctions de menu et
d'affichage, peuvent ne pas
s'appliquer à votre véhicule en
raison des variantes de modèle,
de spécifications propres à votre
pays, à des accessoires ou des
équipements spéciaux.
● Vous trouverez un premier aperçu dans le chapitre « En
bref ».
● Le sommaire situé au début de ce manuel et à chaque chapitre
indique où se trouvent les infor‐
mations.
● L'index vous permet de recher‐ cher des informations spécifi‐ques.
● Le présent Manuel d'utilisation montre des véhicules avec direc‐
tion à gauche. L'utilisation de
véhicules avec direction à droite
est similaire.
● Le manuel d'utilisation utilise l'ap‐
pellation du moteur. Les désigna‐tions de vente et le code techni‐
que correspondants se trouvent
dans le chapitre
« Caractéristiques techniques ».

80Instruments et commandesInstruments et
commandesCommandes ................................ 81
Réglage du volant .....................81
Commandes au volant ..............81
Volant chauffé ........................... 82
Avertisseur sonore ....................82
Essuie-glace / lave-glace avant ......................................... 83
Essuie-glace / lave-glace de lunette arrière ........................... 85
Température extérieure .............85
Horloge ...................................... 86
Prises de courant ......................87
Chargement inductif ..................88
Cendriers ................................... 89
Témoins et cadrans .....................90
Combiné d'instruments ..............90
Compteur de vitesse .................96
Compteur kilométrique ..............96
Compteur kilométrique journalier ................................... 96
Compte-tours ............................. 97
Jauge à carburant .....................98
Jauge de température de liquide de refroidissement du moteur ..98Affichage de service ..................98
Témoins ................................... 100
Clignotant ................................ 100
Rappel de ceinture de sécurité 100
Airbags et rétracteurs de ceinture ................................... 101
Désactivation d'airbag .............101
Système de charge .................101
Témoin de dysfonctionnement 102
Système de freinage et d'embrayage ........................... 102
Frein de stationnement électrique ................................ 102
Défaillance du frein de stationnement électrique ........102
Antiblocage de sécurité (ABS) 103
Changement de rapport ..........103
Distance de suivi .....................103
Assistance au maintien de trajectoire ................................ 103
Electronic Stability Control désactivé ................................ 103
Electronic Stability Control et système antipatinage .............103
Système antipatinage désactivé ................................ 104
Température de liquide de refroidissement du moteur .....104
Préchauffage ........................... 104
AdBlue ..................................... 104Système de surveillance de la
pression des pneus ................104
Pression d'huile moteur ...........104
Niveau bas de carburant .........105
Blocage de démarrage ............105
Éclairage extérieur ..................105
Feux de route .......................... 105
Feux de route automatiques ....105
Phares à DEL .......................... 106
Antibrouillard ........................... 106
Feu antibrouillard arrière .........106
Régulateur de vitesse ..............106
Régulateur de vitesse adaptatif .................................. 106
Véhicule détecté à l'avant ........ 106
Détection de piétons ................106
Limiteur de vitesse ..................106
Assistant de détection des panneaux routiers ..................107
Porte ouverte ........................... 107
Affichages d'information ............107
Centre d'informations du conducteur .............................. 107
Affichage d'informations ..........115
Affichage à tête haute .............117
Messages du véhicule ...............120
Signaux sonores ......................121
Tension de pile ........................ 122
Personnalisation du véhicule .....122

Instruments et commandes81Service de télématique..............127
OnStar ..................................... 127Commandes
Réglage du volant
Débloquer le levier, régler le volant
puis bloquer le levier et vérifier qu'il
est bien verrouillé.
Ne régler le volant que lorsque le
véhicule est arrêté et la direction
débloquée.
Commandes au volant
L'Infotainment System, certains
systèmes d'assistance au conducteur et un téléphone mobile connecté
peuvent être commandés à partir du
volant.
L'illustration indique différents modè‐
les.

98Instruments et commandesJauge à carburant
Affiche le niveau dans le réservoir de
carburant.
La flèche indique le côté du véhicule
où se trouve le volet de remplissage de carburant.
Si le niveau est bas dans le réservoir, le témoin Y s’allume. S’il clignote,
faire le plein sans tarder.
Ne jamais rouler jusqu'à ce que le réservoir de carburant soit vide.
En raison du reste de carburant
présent dans le réservoir, la quantité
ajoutée peut être inférieure à la capa‐
cité indiquée du réservoir de carbu‐
rant.
Jauge de température de liquide de refroidissementdu moteur
Affiche la température du liquide de
refroidissement.
50°:le moteur n'a pas
encore atteint sa
température de fonc‐
tionnement90° (zone
centrale):température de fonc‐
tionnement normale130°:température trop
élevée
Remarque
Si la température de liquide de
refroidissement du moteur est trop
élevée, arrêter le véhicule, mettre le moteur au ralenti. Danger pour le
moteur. Vérifier le niveau de liquide
de refroidissement.
Affichage de service Le système de durée de vie de l'huile
moteur indique quand changer l'huile
moteur et le filtre. Basé sur les condi‐ tions de conduite, l'intervalle de
vidange de l'huile moteur et de
remplacement de filtre qui sera indi‐
qué peut fortement varier.

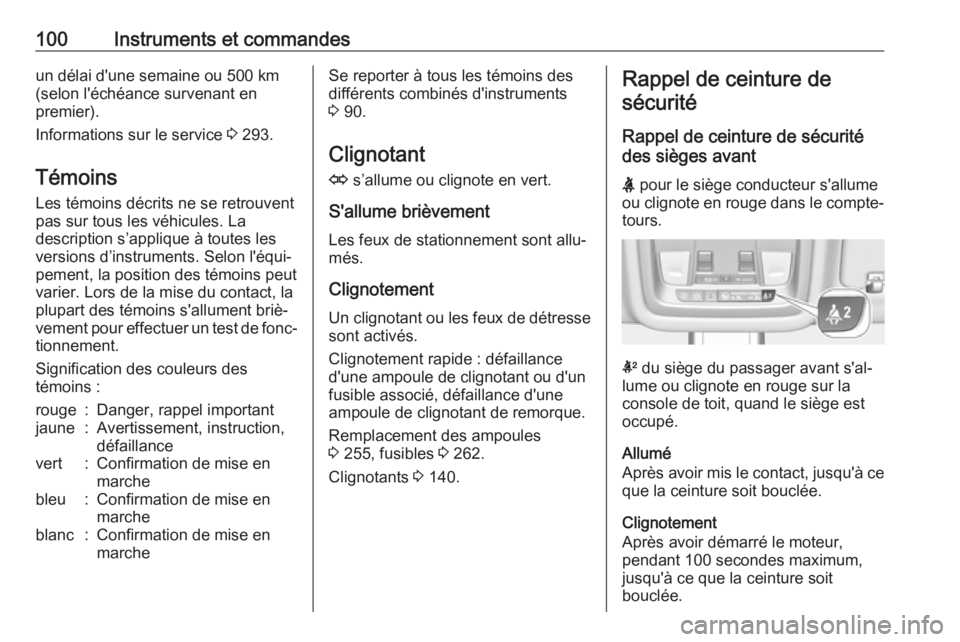

100Instruments et commandesun délai d'une semaine ou 500 km
(selon l'échéance survenant en
premier).
Informations sur le service 3 293.
Témoins Les témoins décrits ne se retrouvent
pas sur tous les véhicules. La
description s’applique à toutes les
versions d’instruments. Selon l'équi‐ pement, la position des témoins peut
varier. Lors de la mise du contact, la
plupart des témoins s'allument briè‐
vement pour effectuer un test de fonc‐
tionnement.
Signification des couleurs des
témoins :rouge:Danger, rappel importantjaune:Avertissement, instruction,
défaillancevert:Confirmation de mise en
marchebleu:Confirmation de mise en
marcheblanc:Confirmation de mise en
marcheSe reporter à tous les témoins des
différents combinés d'instruments
3 90.
Clignotant O s’allume ou clignote en vert.
S'allume brièvement
Les feux de stationnement sont allu‐
més.
Clignotement Un clignotant ou les feux de détressesont activés.
Clignotement rapide : défaillance
d'une ampoule de clignotant ou d'un
fusible associé, défaillance d'une ampoule de clignotant de remorque.
Remplacement des ampoules
3 255, fusibles 3 262.
Clignotants 3 140.Rappel de ceinture de
sécurité
Rappel de ceinture de sécurité
des sièges avant
X pour le siège conducteur s'allume
ou clignote en rouge dans le compte-
tours.
k du siège du passager avant s'al‐
lume ou clignote en rouge sur la
console de toit, quand le siège est
occupé.
Allumé
Après avoir mis le contact, jusqu'à ce
que la ceinture soit bouclée.
Clignotement
Après avoir démarré le moteur, pendant 100 secondes maximum,
jusqu'à ce que la ceinture soit
bouclée.

108Instruments et commandesLes symboles du menu principal sont
indiqués sur la ligne supérieure de
l'affichage :
● Informations sur le trajet/carbu‐ rant affichées par ;, voir une
description ci-dessous.
● Informations sur le véhicule affi‐ chées par ?, voir une descrip‐
tion ci-dessous.
● Informations sur le mode Eco, affichées par @, voir une
description ci-dessous.
Certaines des fonctions affichées
diffèrent selon que le véhicule roule
ou est à l'arrêt. Certaines fonctions ne
sont actives que si le véhicule roule.
Sélection des menus et des fonctionsLevier de clignotant avec le bouton
MENU
Les menus et les fonctions peuvent
être sélectionnés via les boutons du
levier des clignotants.
Appuyer sur MENU pour naviguer
entre les menus principaux ou pour
revenir au niveau de menu directe‐
ment supérieur à partir d'un sous-
menu.
Faire tourner la molette de réglage
pour sélectionner un sous-menu du
menu principal ou sélectionner une
valeur numérique.
Appuyer sur le bouton SET/CLR pour
sélectionner et confirmer une fonc‐
tion.
Les messages de véhicule et de
service sont affichés le cas échéant
sur le centre d'informations du
conducteur. Confirmer les messages
en appuyant sur SET/CLR. Messa‐
ges du véhicule 3 120.Commandes au volant
Les menus et fonctions peuvent être
sélectionnés via les boutons situés à droite du volant de direction.
Appuyer sur è ou é pour naviguer
entre les menus principaux ou pour
revenir au niveau de menu directe‐
ment supérieur à partir d'un sous-
menu.
Appuyer sur å ou ä pour sélectionner
un sous-menu du menu principal ou
sélectionner une valeur numérique.

Instruments et commandes109Appuyer sur le bouton 9 pour sélec‐
tionner et confirmer une fonction.
Les messages de véhicule et de
service sont affichés sur le centre
d'informations du conducteur en cas
de besoin. Confirmer les messages en appuyant sur 9. Messages du
véhicule 3 120.
Affichage de mi-niveau
Pour sélectionner les pages de menu, appuyer sur è et å au volant.Les principaux menus sont :
● Informations sur le trajet/carbu‐ rant affichées par Info, voir une
description ci-dessous.
● Informations audio affichées par Audio , voir une description ci-
dessous.
● Informations sur le téléphone affi‐
chées par Téléphone , voir une
description ci-dessous.
● Informations sur la navigation affichées par Navigation, voir une
description ci-dessous.
● Informations sur le véhicule affi‐ chées par Options, voir une
description ci-dessous.
Certaines des fonctions affichées
diffèrent quand le véhicule roule ou contient l'heure et certaines fonctions
ne sont actives que quand le véhicule roule.
Sélection des menus et des fonctions
Les menus et fonctions peuvent être
sélectionnés via les boutons situés à
droite du volant de direction.
Appuyer sur è pour ouvrir une page
de menu principal.
Sélectionner une page de menu prin‐ cipal au moyen de ä ou å.
Confirmer une page de menu princi‐ pal avec 9.
Une fois une page de menu principal
sélectionnée, appuyer sur ä ou å
pour sélectionner les sous-pages.
Appuyer sur é pour ouvrir un dossier
suivant de la sous-page sélectionnée.
Appuyer sur ä ou å pour sélectionner
des fonctions ou pour sélectionner une valeur numérique en cas de
besoin.

110Instruments et commandesAppuyer sur le bouton 9 pour sélec‐
tionner et confirmer une fonction.
Une fois une page de menu principal
sélectionnée, cette sélection reste
enregistrée jusqu'à la sélection d'une autre page de menu principal. Les
sous-pages sont modifiées en
appuyant sur å ou sur ä.
Les messages de véhicule et de
service sont affichés sur le centre
d'informations du conducteur en cas
de besoin. Confirmer les messages
en appuyant sur 9. Messages du
véhicule 3 120.
Affichage de niveau supérieur
Pour sélectionner les pages de menu,
appuyer sur è et å au volant.
Les principaux menus sont :
● Informations sur le trajet/carbu‐ rant affichées par Info, voir une
description ci-dessous.
● Informations audio affichées par Audio , voir une description ci-
dessous.
● Informations sur le téléphone affi‐
chées par Téléphone , voir une
description ci-dessous.
● Informations sur la navigation affichées par Navigation, voir une
description ci-dessous.
● Informations sur le véhicule affi‐ chées par Options, voir une
description ci-dessous.
Certaines des fonctions affichées
diffèrent quand le véhicule roule ou contient l'heure et certaines fonctions
ne sont actives que quand le véhicule roule.
Le combiné d'instruments du niveau
supérieur peut s'afficher en mode
sport et en mode Tour. Voir ci-
dessous : Menu des réglages,
thèmes d'affichage.
Sélection des menus et des fonctions
Les menus et fonctions peuvent être
sélectionnés via les boutons situés à droite du volant de direction.
Appuyer sur è pour ouvrir une page
de menu principal.

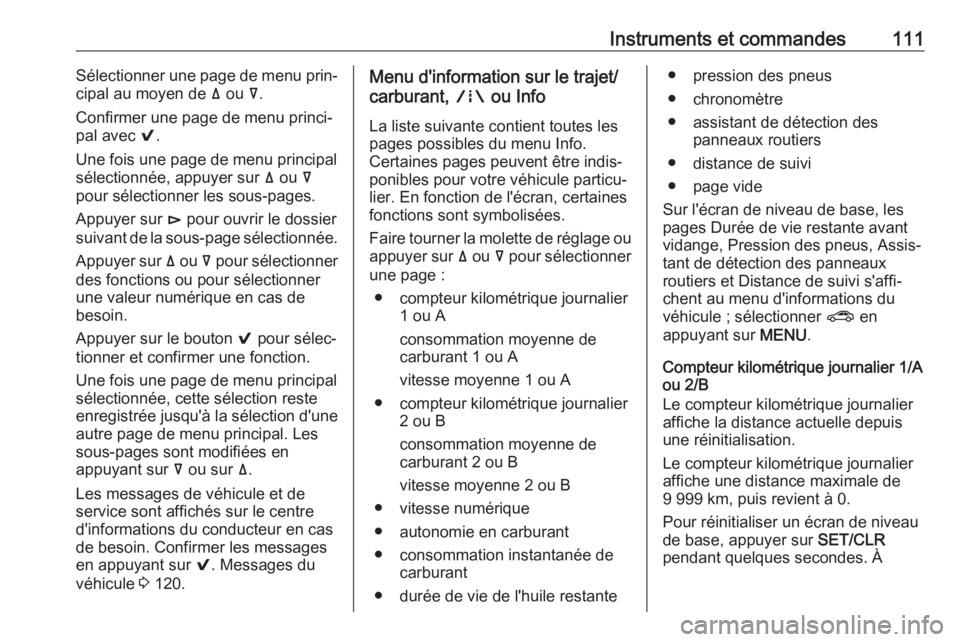

Instruments et commandes111Sélectionner une page de menu prin‐
cipal au moyen de ä ou å.
Confirmer une page de menu princi‐
pal avec 9.
Une fois une page de menu principal
sélectionnée, appuyer sur ä ou å
pour sélectionner les sous-pages.
Appuyer sur é pour ouvrir le dossier
suivant de la sous-page sélectionnée.
Appuyer sur ä ou å pour sélectionner
des fonctions ou pour sélectionner
une valeur numérique en cas de
besoin.
Appuyer sur le bouton 9 pour sélec‐
tionner et confirmer une fonction.
Une fois une page de menu principal
sélectionnée, cette sélection reste
enregistrée jusqu'à la sélection d'une
autre page de menu principal. Les
sous-pages sont modifiées en
appuyant sur å ou sur ä.
Les messages de véhicule et de
service sont affichés sur le centre
d'informations du conducteur en cas
de besoin. Confirmer les messages
en appuyant sur 9. Messages du
véhicule 3 120.Menu d'information sur le trajet/
carburant, ; ou Info
La liste suivante contient toutes les pages possibles du menu Info.
Certaines pages peuvent être indis‐
ponibles pour votre véhicule particu‐
lier. En fonction de l'écran, certaines
fonctions sont symbolisées.
Faire tourner la molette de réglage ou appuyer sur ä ou å pour sélectionner
une page :
● compteur kilométrique journalier 1 ou A
consommation moyenne de
carburant 1 ou A
vitesse moyenne 1 ou A
● compteur kilométrique journalier 2 ou B
consommation moyenne de
carburant 2 ou B
vitesse moyenne 2 ou B
● vitesse numérique
● autonomie en carburant
● consommation instantanée de carburant
● durée de vie de l'huile restante● pression des pneus
● chronomètre
● assistant de détection des panneaux routiers
● distance de suivi
● page vide
Sur l'écran de niveau de base, les
pages Durée de vie restante avant vidange, Pression des pneus, Assis‐
tant de détection des panneaux
routiers et Distance de suivi s'affi‐
chent au menu d'informations du
véhicule ; sélectionner ? en
appuyant sur MENU.
Compteur kilométrique journalier 1/A
ou 2/B
Le compteur kilométrique journalier
affiche la distance actuelle depuis
une réinitialisation.
Le compteur kilométrique journalier affiche une distance maximale de
9 999 km, puis revient à 0.
Pour réinitialiser un écran de niveau
de base, appuyer sur SET/CLR
pendant quelques secondes. À
