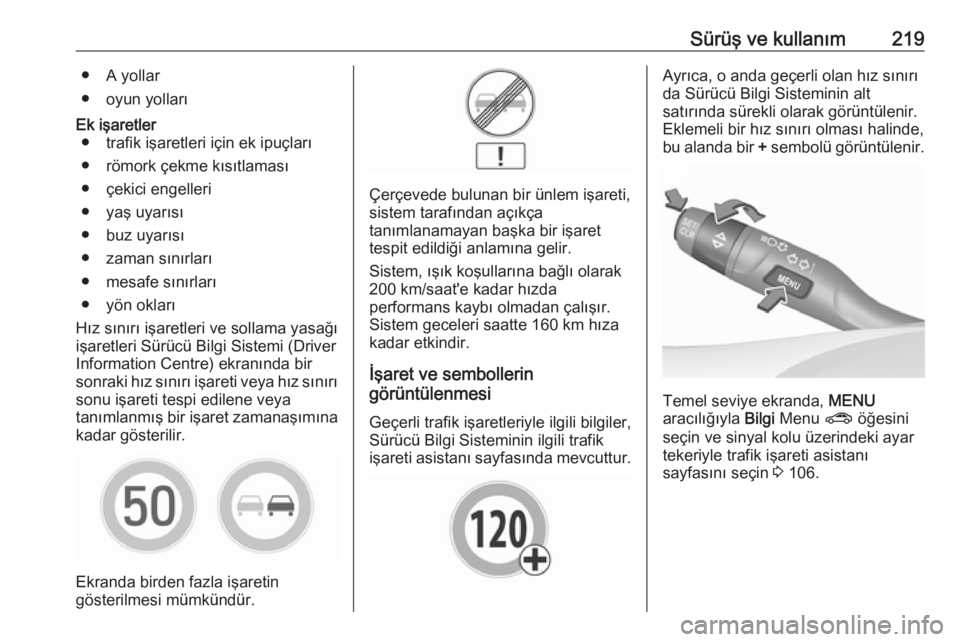

Sürüş ve kullanım219● A yollar
● oyun yollarıEk işaretler ● trafik işaretleri için ek ipuçları
● römork çekme kısıtlaması
● çekici engelleri
● yaş uyarısı
● buz uyarısı
● zaman sınırları
● mesafe sınırları
● yön okları
Hız sınırı işaretleri ve sollama yasağı işaretleri Sürücü Bilgi Sistemi (Driver Information Centre) ekranında bir
sonraki hız sınırı işareti veya hız sınırı
sonu işareti tespi edilene veya
tanımlanmış bir işaret zamanaşımına
kadar gösterilir.
Ekranda birden fazla işaretin
gösterilmesi mümkündür.
Çerçevede bulunan bir ünlem işareti,
sistem tarafından açıkça
tanımlanamayan başka bir işaret
tespit edildiği anlamına gelir.
Sistem, ışık koşullarına bağlı olarak
200 km/saat'e kadar hızda
performans kaybı olmadan çalışır.
Sistem geceleri saatte 160 km hıza
kadar etkindir.
İşaret ve sembollerin
görüntülenmesi
Geçerli trafik işaretleriyle ilgili bilgiler,
Sürücü Bilgi Sisteminin ilgili trafik
işareti asistanı sayfasında mevcuttur.
Ayrıca, o anda geçerli olan hız sınırı
da Sürücü Bilgi Sisteminin alt
satırında sürekli olarak görüntülenir.
Eklemeli bir hız sınırı olması halinde,
bu alanda bir + sembolü görüntülenir.
Temel seviye ekranda, MENU
aracılığıyla Bilgi Menu ? öğesini
seçin ve sinyal kolu üzerindeki ayar tekeriyle trafik işareti asistanı
sayfasını seçin 3 106.

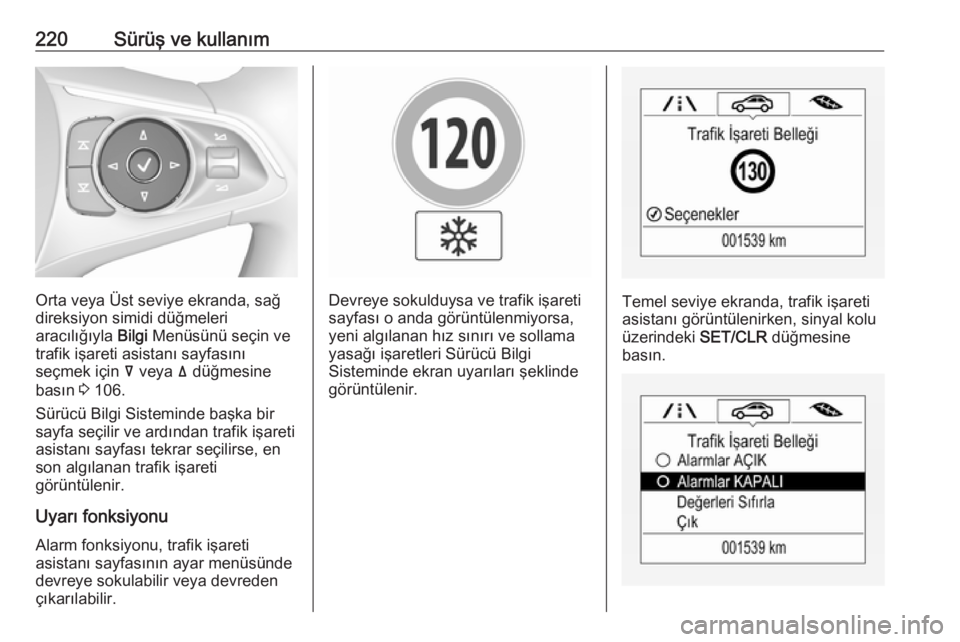

220Sürüş ve kullanım
Orta veya Üst seviye ekranda, sağ
direksiyon simidi düğmeleri
aracılığıyla Bilgi Menüsünü seçin ve
trafik işareti asistanı sayfasını
seçmek için å veya ä düğmesine
basın 3 106.
Sürücü Bilgi Sisteminde başka bir sayfa seçilir ve ardından trafik işareti
asistanı sayfası tekrar seçilirse, en
son algılanan trafik işareti
görüntülenir.
Uyarı fonksiyonu
Alarm fonksiyonu, trafik işareti
asistanı sayfasının ayar menüsünde
devreye sokulabilir veya devreden
çıkarılabilir.Devreye sokulduysa ve trafik işareti
sayfası o anda görüntülenmiyorsa,
yeni algılanan hız sınırı ve sollama
yasağı işaretleri Sürücü Bilgi
Sisteminde ekran uyarıları şeklinde
görüntülenir.Temel seviye ekranda, trafik işareti
asistanı görüntülenirken, sinyal kolu
üzerindeki SET/CLR düğmesine
basın.

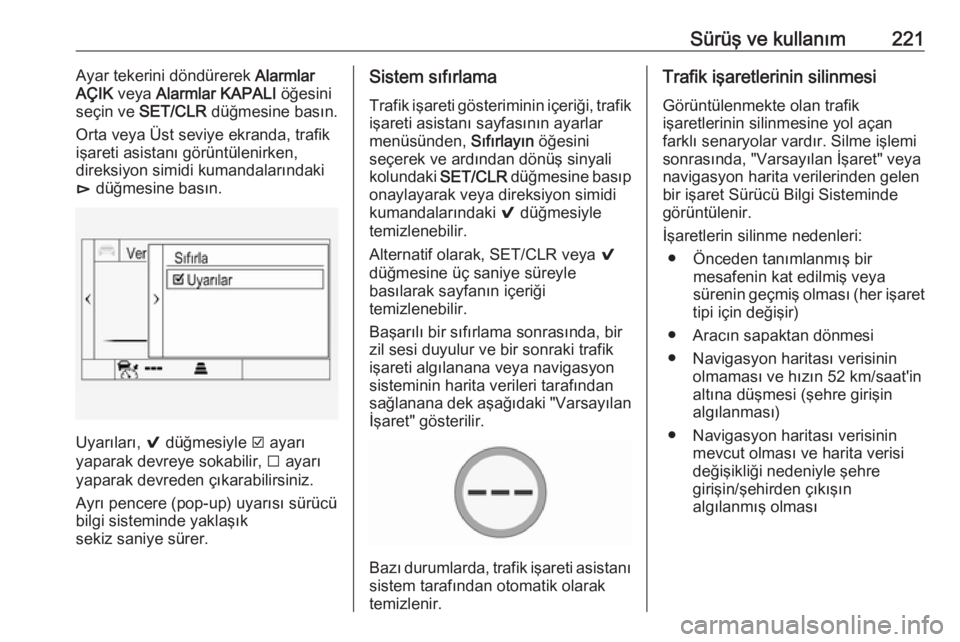

Sürüş ve kullanım221Ayar tekerini döndürerek Alarmlar
AÇIK veya Alarmlar KAPALI öğesini
seçin ve SET/CLR düğmesine basın.
Orta veya Üst seviye ekranda, trafik
işareti asistanı görüntülenirken,
direksiyon simidi kumandalarındaki
é düğmesine basın.
Uyarıları, 9 düğmesiyle J ayarı
yaparak devreye sokabilir, I ayarı
yaparak devreden çıkarabilirsiniz.
Ayrı pencere (pop-up) uyarısı sürücü
bilgi sisteminde yaklaşık
sekiz saniye sürer.
Sistem sıfırlama
Trafik işareti gösteriminin içeriği, trafik
işareti asistanı sayfasının ayarlar
menüsünden, Sıfırlayın öğesini
seçerek ve ardından dönüş sinyali kolundaki SET/CLR düğmesine basıp
onaylayarak veya direksiyon simidi
kumandalarındaki 9 düğmesiyle
temizlenebilir.
Alternatif olarak, SET/CLR veya 9
düğmesine üç saniye süreyle
basılarak sayfanın içeriği
temizlenebilir.
Başarılı bir sıfırlama sonrasında, bir
zil sesi duyulur ve bir sonraki trafik
işareti algılanana veya navigasyon
sisteminin harita verileri tarafından
sağlanana dek aşağıdaki "Varsayılan İşaret" gösterilir.
Bazı durumlarda, trafik işareti asistanı
sistem tarafından otomatik olarak
temizlenir.
Trafik işaretlerinin silinmesi
Görüntülenmekte olan trafik
işaretlerinin silinmesine yol açan
farklı senaryolar vardır. Silme işlemi
sonrasında, "Varsayılan İşaret" veya
navigasyon harita verilerinden gelen
bir işaret Sürücü Bilgi Sisteminde
görüntülenir.
İşaretlerin silinme nedenleri: ● Önceden tanımlanmış bir mesafenin kat edilmiş veya
sürenin geçmiş olması (her işaret
tipi için değişir)
● Aracın sapaktan dönmesi
● Navigasyon haritası verisinin olmaması ve hızın 52 km/saat'in
altına düşmesi (şehre girişin
algılanması)
● Navigasyon haritası verisinin mevcut olması ve harita verisi
değişikliği nedeniyle şehre
girişin/şehirden çıkışın
algılanmış olması

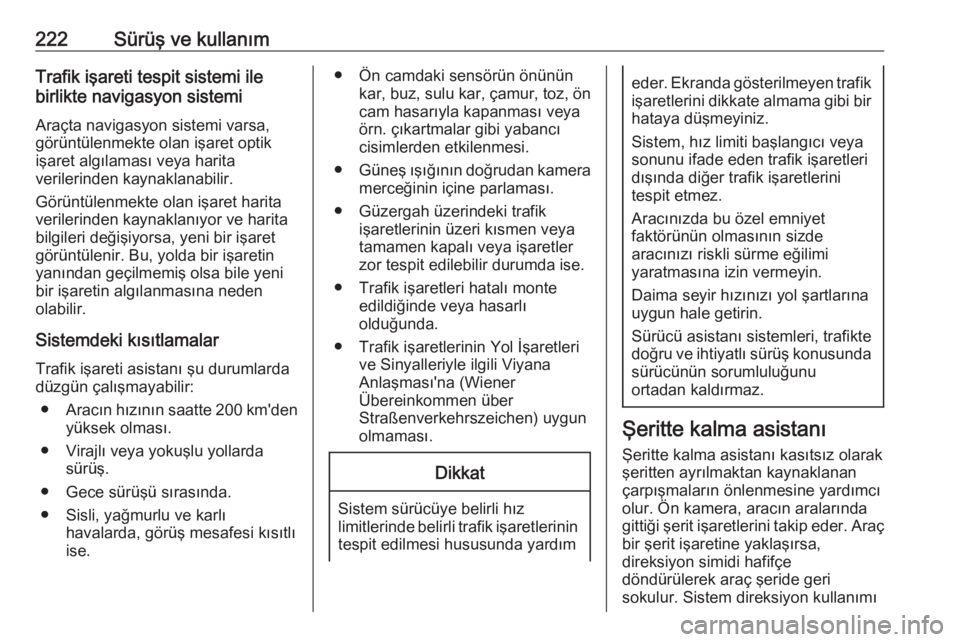

222Sürüş ve kullanımTrafik işareti tespit sistemi ile
birlikte navigasyon sistemi
Araçta navigasyon sistemi varsa,görüntülenmekte olan işaret optik
işaret algılaması veya harita
verilerinden kaynaklanabilir.
Görüntülenmekte olan işaret harita
verilerinden kaynaklanıyor ve harita
bilgileri değişiyorsa, yeni bir işaret
görüntülenir. Bu, yolda bir işaretin
yanından geçilmemiş olsa bile yeni bir işaretin algılanmasına neden
olabilir.
Sistemdeki kısıtlamalar
Trafik işareti asistanı şu durumlarda
düzgün çalışmayabilir:
● Aracın hızının saatte 200 km'den
yüksek olması.
● Virajlı veya yokuşlu yollarda sürüş.
● Gece sürüşü sırasında.
● Sisli, yağmurlu ve karlı havalarda, görüş mesafesi kısıtlı
ise.● Ön camdaki sensörün önünün kar, buz, sulu kar, çamur, toz, öncam hasarıyla kapanması veya
örn. çıkartmalar gibi yabancı
cisimlerden etkilenmesi.
● Güneş ışığının doğrudan kamera
merceğinin içine parlaması.
● Güzergah üzerindeki trafik işaretlerinin üzeri kısmen veya
tamamen kapalı veya işaretler
zor tespit edilebilir durumda ise.
● Trafik işaretleri hatalı monte edildiğinde veya hasarlı
olduğunda.
● Trafik işaretlerinin Yol İşaretleri ve Sinyalleriyle ilgili Viyana
Anlaşması'na (Wiener
Übereinkommen über
Straßenverkehrszeichen) uygun
olmaması.Dikkat
Sistem sürücüye belirli hız
limitlerinde belirli trafik işaretlerinin
tespit edilmesi hususunda yardım
eder. Ekranda gösterilmeyen trafik işaretlerini dikkate almama gibi bir
hataya düşmeyiniz.
Sistem, hız limiti başlangıcı veya
sonunu ifade eden trafik işaretleri
dışında diğer trafik işaretlerini
tespit etmez.
Aracınızda bu özel emniyet
faktörünün olmasının sizde
aracınızı riskli sürme eğilimi
yaratmasına izin vermeyin.
Daima seyir hızınızı yol şartlarına
uygun hale getirin.
Sürücü asistanı sistemleri, trafikte
doğru ve ihtiyatlı sürüş konusunda sürücünün sorumluluğunu
ortadan kaldırmaz.
Şeritte kalma asistanı
Şeritte kalma asistanı kasıtsız olarak
şeritten ayrılmaktan kaynaklanan
çarpışmaların önlenmesine yardımcı olur. Ön kamera, aracın aralarında
gittiği şerit işaretlerini takip eder. Araç bir şerit işaretine yaklaşırsa,
direksiyon simidi hafifçe
döndürülerek araç şeride geri
sokulur. Sistem direksiyon kullanımı

Sürüş ve kullanım223yeterli değilse, direksiyon simidini
aynı yönde çevirin. Şerit değişimi isteniyorsa, direksiyon simidini
yavaşça ters yönde çevirin.
Bir şerit işareti önemli ölçüde
geçildiğinde, şeritte kalma asistanı
görsel ve işitsel bir uyarı başlatır.
Kasıtsız şeritten ayrılma olduğu şu
durumlarda varsayılır
● dönüş sinyali kullanılmaması
● şeritten ayrılmanın zıt yönündeki dönüş sinyalinin kullanılması
● fren yapılmaması
● hızlanma olmaması
● aktif direksiyon kullanımı olmaması.
Not
Sistem, örn. şantiye sahaları gibi
şerit çizgilerinin çok net
algılanmadığı yerlerde kapatılabilir.
Not
Fazla dar, fazla geniş veya fazla
virajlı şeritler tespit ederse, sistem
kapatılabilir.Etkinleştirilmesi
Şeritte kalma asistanı a düğmesine
basılarak devreye sokulur.
Düğmedeki LED ışığı, sistemin
çalışmak için hazır konumda
olduğunu göstermek üzere yanar.
Göstergelerdeki veya baş üstü
ekrandaki kontrol lambaları a yeşil
yandığında, sistem destek vermeye hazırdır.
Sistem, 60 km/saat ile 180 km/saat
arasındaki hızlarda ve yol şerit
işaretlemeleri mevcut ise
kullanılabilir.
Araç bir şerit çizgisine o yöndeki
dönüş sinyali kullanılmadan
yaklaşırsa, sistem direksiyon simidini
hafifçe döndürür ve kontrol lambası
a sarıya döner.
Şeritten önemli ölçüde çıkılırsa,
sistem ilgili yönden üç zil sesiyle
birlikte a lambasını yakıp
söndürerek uyarı verir.
Sistem sadece bir şerit işareti
algılandığında çalışır.
Sistem sadece yolun bir tarafında
şerit çizgileri tespit ederse, sadece o
taraf için asistanlık yapar.
Şeritte kalma asistanı eller serbest
sürüşü algılar. Bu durumda Sürücü
Bilgi Sisteminde bir mesaj çıkar ve
şeritte kalma asistanı eller serbest
sürüş algıladığı sürece bir uyarı zili
çalar.

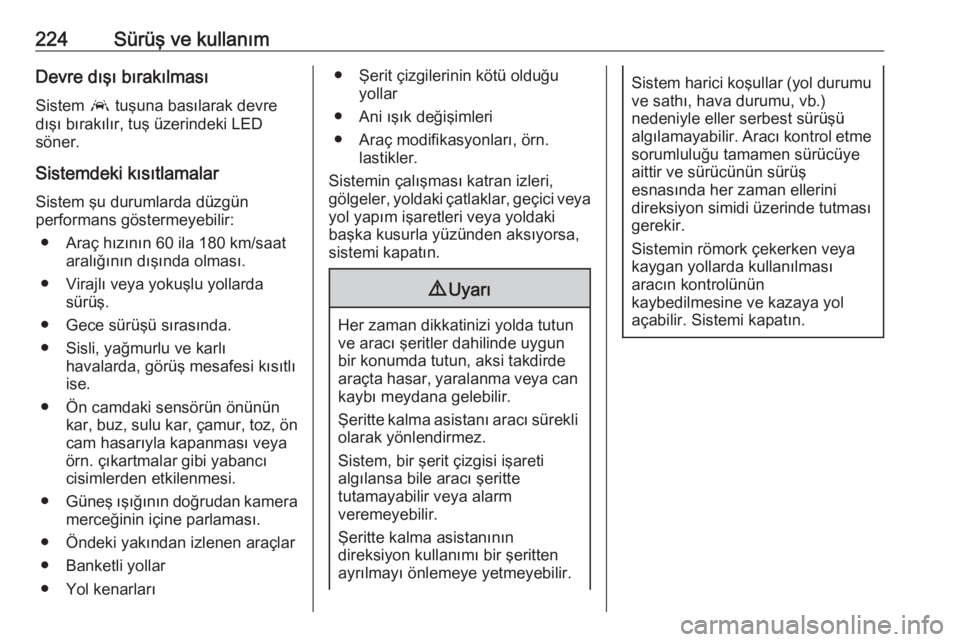

224Sürüş ve kullanımDevre dışı bırakılmasıSistem a tuşuna basılarak devre
dışı bırakılır, tuş üzerindeki LED
söner.
Sistemdeki kısıtlamalar
Sistem şu durumlarda düzgün
performans göstermeyebilir:
● Araç hızının 60 ila 180 km/saat aralığının dışında olması.
● Virajlı veya yokuşlu yollarda sürüş.
● Gece sürüşü sırasında.
● Sisli, yağmurlu ve karlı havalarda, görüş mesafesi kısıtlı
ise.
● Ön camdaki sensörün önünün kar, buz, sulu kar, çamur, toz, öncam hasarıyla kapanması veya
örn. çıkartmalar gibi yabancı cisimlerden etkilenmesi.
● Güneş ışığının doğrudan kamera
merceğinin içine parlaması.
● Öndeki yakından izlenen araçlar
● Banketli yollar
● Yol kenarları● Şerit çizgilerinin kötü olduğu yollar
● Ani ışık değişimleri
● Araç modifikasyonları, örn. lastikler.
Sistemin çalışması katran izleri,
gölgeler, yoldaki çatlaklar, geçici veya yol yapım işaretleri veya yoldaki
başka kusurla yüzünden aksıyorsa,
sistemi kapatın.9 Uyarı
Her zaman dikkatinizi yolda tutun
ve aracı şeritler dahilinde uygun bir konumda tutun, aksi takdirdearaçta hasar, yaralanma veya can kaybı meydana gelebilir.
Şeritte kalma asistanı aracı sürekli
olarak yönlendirmez.
Sistem, bir şerit çizgisi işareti
algılansa bile aracı şeritte
tutamayabilir veya alarm
veremeyebilir.
Şeritte kalma asistanının
direksiyon kullanımı bir şeritten
ayrılmayı önlemeye yetmeyebilir.
Sistem harici koşullar (yol durumu ve sathı, hava durumu, vb.)
nedeniyle eller serbest sürüşü
algılamayabilir. Aracı kontrol etme
sorumluluğu tamamen sürücüye
aittir ve sürücünün sürüş
esnasında her zaman ellerini
direksiyon simidi üzerinde tutması gerekir.
Sistemin römork çekerken veya
kaygan yollarda kullanılması
aracın kontrolünün
kaybedilmesine ve kazaya yol
açabilir. Sistemi kapatın.

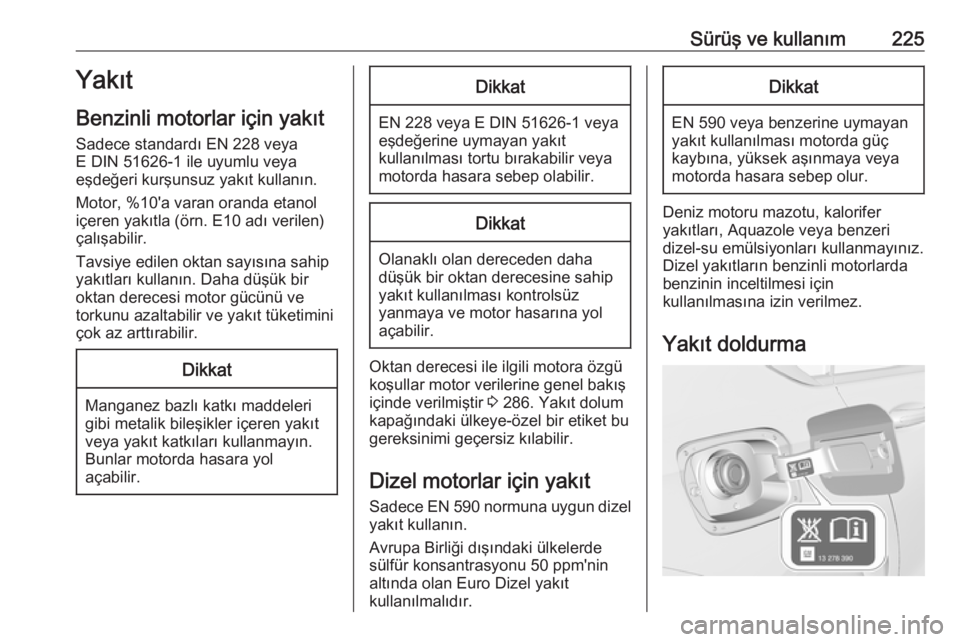

Sürüş ve kullanım225Yakıt
Benzinli motorlar için yakıt
Sadece standardı EN 228 veya
E DIN 51626-1 ile uyumlu veya
eşdeğeri kurşunsuz yakıt kullanın.
Motor, %10'a varan oranda etanol
içeren yakıtla (örn. E10 adı verilen)
çalışabilir.
Tavsiye edilen oktan sayısına sahip
yakıtları kullanın. Daha düşük bir
oktan derecesi motor gücünü ve
torkunu azaltabilir ve yakıt tüketimini
çok az arttırabilir.Dikkat
Manganez bazlı katkı maddeleri
gibi metalik bileşikler içeren yakıt veya yakıt katkıları kullanmayın.
Bunlar motorda hasara yol
açabilir.
Dikkat
EN 228 veya E DIN 51626-1 veya eşdeğerine uymayan yakıt
kullanılması tortu bırakabilir veya
motorda hasara sebep olabilir.
Dikkat
Olanaklı olan dereceden daha
düşük bir oktan derecesine sahip
yakıt kullanılması kontrolsüz
yanmaya ve motor hasarına yol
açabilir.
Oktan derecesi ile ilgili motora özgü
koşullar motor verilerine genel bakış
içinde verilmiştir 3 286. Yakıt dolum
kapağındaki ülkeye-özel bir etiket bu
gereksinimi geçersiz kılabilir.
Dizel motorlar için yakıt
Sadece EN 590 normuna uygun dizel
yakıt kullanın.
Avrupa Birliği dışındaki ülkelerde
sülfür konsantrasyonu 50 ppm'nin
altında olan Euro Dizel yakıt
kullanılmalıdır.
Dikkat
EN 590 veya benzerine uymayan
yakıt kullanılması motorda güç
kaybına, yüksek aşınmaya veya motorda hasara sebep olur.
Deniz motoru mazotu, kalorifer
yakıtları, Aquazole veya benzeri
dizel-su emülsiyonları kullanmayınız.
Dizel yakıtların benzinli motorlarda
benzinin inceltilmesi için
kullanılmasına izin verilmez.
Yakıt doldurma

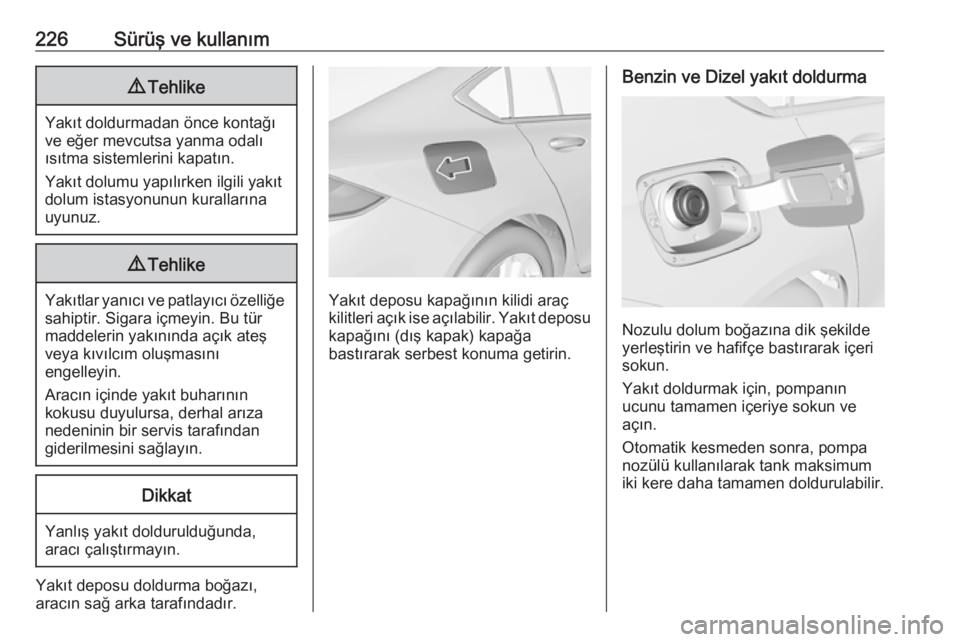

226Sürüş ve kullanım9Tehlike
Yakıt doldurmadan önce kontağı
ve eğer mevcutsa yanma odalı
ısıtma sistemlerini kapatın.
Yakıt dolumu yapılırken ilgili yakıt
dolum istasyonunun kurallarına
uyunuz.
9 Tehlike
Yakıtlar yanıcı ve patlayıcı özelliğe
sahiptir. Sigara içmeyin. Bu tür
maddelerin yakınında açık ateş
veya kıvılcım oluşmasını
engelleyin.
Aracın içinde yakıt buharının
kokusu duyulursa, derhal arıza
nedeninin bir servis tarafından
giderilmesini sağlayın.
Dikkat
Yanlış yakıt doldurulduğunda,
aracı çalıştırmayın.
Yakıt deposu doldurma boğazı,
aracın sağ arka tarafındadır.
Yakıt deposu kapağının kilidi araç
kilitleri açık ise açılabilir. Yakıt deposu kapağını (dış kapak) kapağa
bastırarak serbest konuma getirin.
Benzin ve Dizel yakıt doldurma
Nozulu dolum boğazına dik şekilde
yerleştirin ve hafifçe bastırarak içeri
sokun.
Yakıt doldurmak için, pompanın
ucunu tamamen içeriye sokun ve
açın.
Otomatik kesmeden sonra, pompa
nozülü kullanılarak tank maksimum
iki kere daha tamamen doldurulabilir.

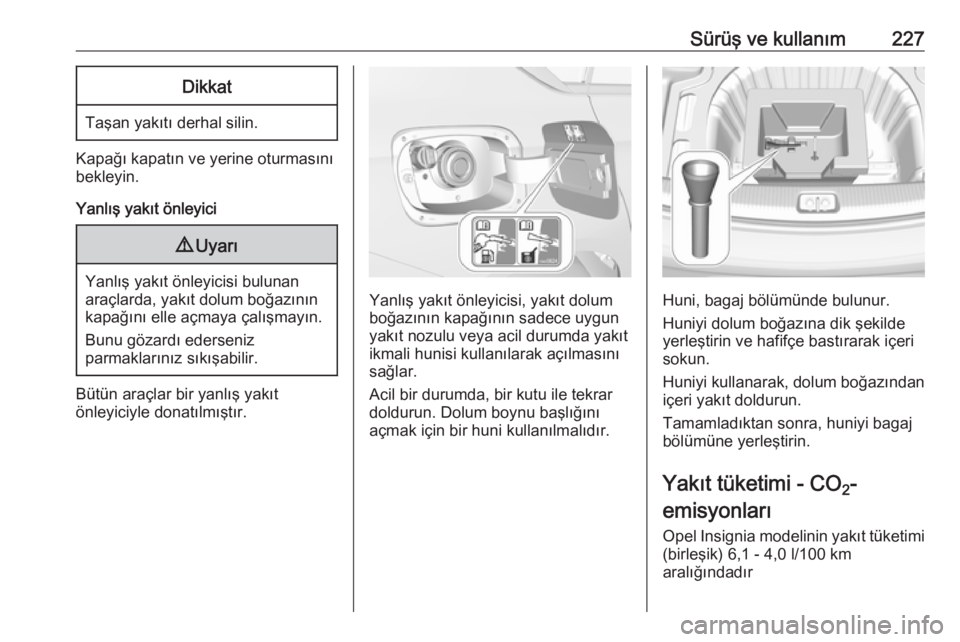

Sürüş ve kullanım227Dikkat
Taşan yakıtı derhal silin.
Kapağı kapatın ve yerine oturmasınıbekleyin.
Yanlış yakıt önleyici
9 Uyarı
Yanlış yakıt önleyicisi bulunan
araçlarda, yakıt dolum boğazının
kapağını elle açmaya çalışmayın.
Bunu gözardı ederseniz
parmaklarınız sıkışabilir.
Bütün araçlar bir yanlış yakıt
önleyiciyle donatılmıştır.
Yanlış yakıt önleyicisi, yakıt dolum
boğazının kapağının sadece uygun
yakıt nozulu veya acil durumda yakıt
ikmali hunisi kullanılarak açılmasını
sağlar.
Acil bir durumda, bir kutu ile tekrar doldurun. Dolum boynu başlığını
açmak için bir huni kullanılmalıdır.Huni, bagaj bölümünde bulunur.
Huniyi dolum boğazına dik şekilde
yerleştirin ve hafifçe bastırarak içeri
sokun.
Huniyi kullanarak, dolum boğazından
içeri yakıt doldurun.
Tamamladıktan sonra, huniyi bagaj
bölümüne yerleştirin.
Yakıt tüketimi - CO 2-
emisyonları
Opel Insignia modelinin yakıt tüketimi (birleşik) 6,1 - 4,0 l/100 km
aralığındadır

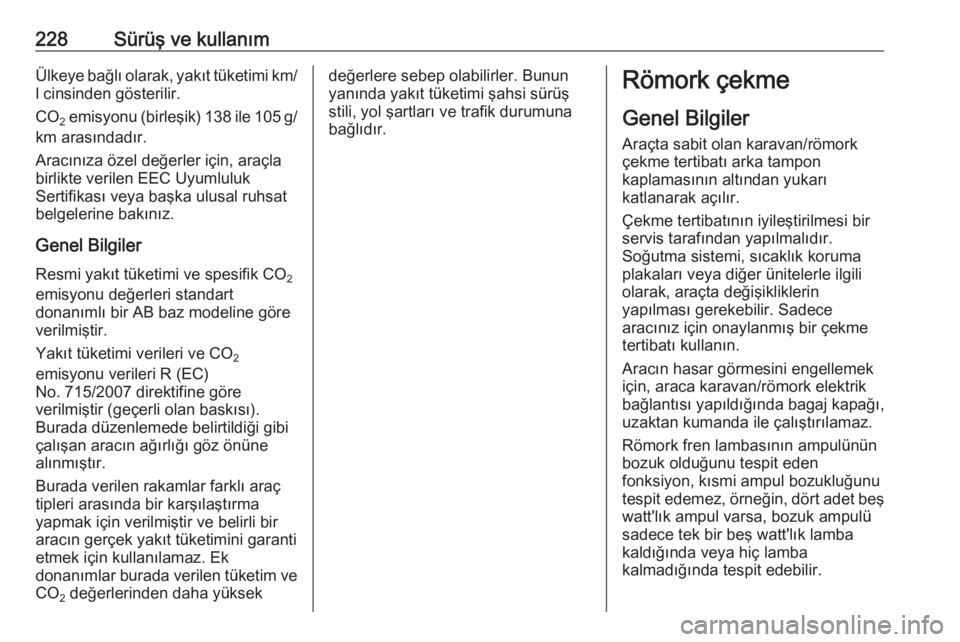

228Sürüş ve kullanımÜlkeye bağlı olarak, yakıt tüketimi km/l cinsinden gösterilir.
CO 2 emisyonu (birleşik) 138 ile 105 g/
km arasındadır.
Aracınıza özel değerler için, araçla
birlikte verilen EEC Uyumluluk
Sertifikası veya başka ulusal ruhsat
belgelerine bakınız.
Genel Bilgiler
Resmi yakıt tüketimi ve spesifik CO 2
emisyonu değerleri standart
donanımlı bir AB baz modeline göre
verilmiştir.
Yakıt tüketimi verileri ve CO 2
emisyonu verileri R (EC)
No. 715/2007 direktifine göre
verilmiştir (geçerli olan baskısı).
Burada düzenlemede belirtildiği gibi
çalışan aracın ağırlığı göz önüne
alınmıştır.
Burada verilen rakamlar farklı araç
tipleri arasında bir karşılaştırma
yapmak için verilmiştir ve belirli bir
aracın gerçek yakıt tüketimini garanti
etmek için kullanılamaz. Ek
donanımlar burada verilen tüketim ve CO 2 değerlerinden daha yüksekdeğerlere sebep olabilirler. Bunun
yanında yakıt tüketimi şahsi sürüş
stili, yol şartları ve trafik durumuna
bağlıdır.Römork çekme
Genel Bilgiler
Araçta sabit olan karavan/römork
çekme tertibatı arka tampon
kaplamasının altından yukarı
katlanarak açılır.
Çekme tertibatının iyileştirilmesi bir
servis tarafından yapılmalıdır.
Soğutma sistemi, sıcaklık koruma
plakaları veya diğer ünitelerle ilgili
olarak, araçta değişikliklerin
yapılması gerekebilir. Sadece
aracınız için onaylanmış bir çekme
tertibatı kullanın.
Aracın hasar görmesini engellemek
için, araca karavan/römork elektrik
bağlantısı yapıldığında bagaj kapağı,
uzaktan kumanda ile çalıştırılamaz.
Römork fren lambasının ampulünün
bozuk olduğunu tespit eden
fonksiyon, kısmi ampul bozukluğunu
tespit edemez, örneğin, dört adet beş
watt'lık ampul varsa, bozuk ampulü
sadece tek bir beş watt'lık lamba
kaldığında veya hiç lamba
kalmadığında tespit edebilir.
