OPEL INSIGNIA BREAK 2017.5 Uporabniški priročnik

Sedeži in varnostni sistemi59Držala ISOFIX
Na držala ISOFIX pritrdite le
odobrene otroške varnostne sedeže
ISOFIX. Položaji otroških varnostnih
sedežev ISOFIX, ki so specifični za
vozilo, so označeni na razpredelnici
ISOFIX 3 61.
Držala ISOFIX so označena z etiketo na naslonjalu.
Otroški varnostni sedež i-Size je
univerzalni varnostni sedež ISOFIX,
ki je skladen z uredbo ZN št. 129.
Vse otroške varnostne sedeže i-Size
lahko uporabite v vseh vozilih, ki so
primerna za i-Size. Glejte tabelo i-
Size 3 61.
Poleg držal ISOFIX morate uporabiti
trak Top-tether ali podporno nogo.
Otroški sedeži i-Size in avtomobilski
sedeži s potrdilom i-Size so označeni
z oznako i-Size. Glejte ilustracijo.
Vpenjalne točke Top-tether
Top-tether vpenjalne točke so
označene s simbolom : za otroški
sedež.
Poleg pritrditve v držalo ISOFIX
pritrdite pas Top-tether v vpenjalno
točko Top-tether.
Položaji otroških varnostnih sedežev
ISOFIX univerzalne kategorije v
razpredelnici so označeni z IUF
3 61.
Izbira ustreznega otroškega
sedeža
Za pritrditev otroških varnostnih
sedežev so najprimernejši zadnji
sedeži.
Otrok naj bo med vožnjo obrnjen s
hrbtom v smer vožnje čim dlje.
Otrokova vratna vretenca so še

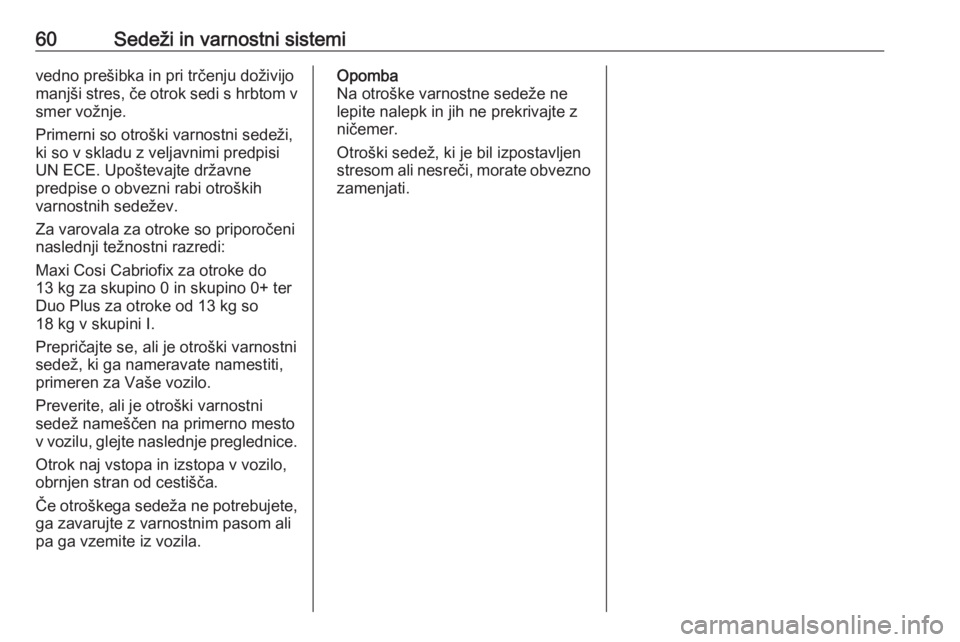

60Sedeži in varnostni sistemivedno prešibka in pri trčenju doživijo
manjši stres, če otrok sedi s hrbtom v
smer vožnje.
Primerni so otroški varnostni sedeži,
ki so v skladu z veljavnimi predpisi
UN ECE. Upoštevajte državne
predpise o obvezni rabi otroških
varnostnih sedežev.
Za varovala za otroke so priporočeni
naslednji težnostni razredi:
Maxi Cosi Cabriofix za otroke do
13 kg za skupino 0 in skupino 0+ ter
Duo Plus za otroke od 13 kg so
18 kg v skupini I.
Prepričajte se, ali je otroški varnostni
sedež, ki ga nameravate namestiti,
primeren za Vaše vozilo.
Preverite, ali je otroški varnostni
sedež nameščen na primerno mesto
v vozilu, glejte naslednje preglednice.
Otrok naj vstopa in izstopa v vozilo, obrnjen stran od cestišča.
Če otroškega sedeža ne potrebujete, ga zavarujte z varnostnim pasom ali
pa ga vzemite iz vozila.Opomba
Na otroške varnostne sedeže ne
lepite nalepk in jih ne prekrivajte z
ničemer.
Otroški sedež, ki je bil izpostavljen
stresom ali nesreči, morate obvezno zamenjati.

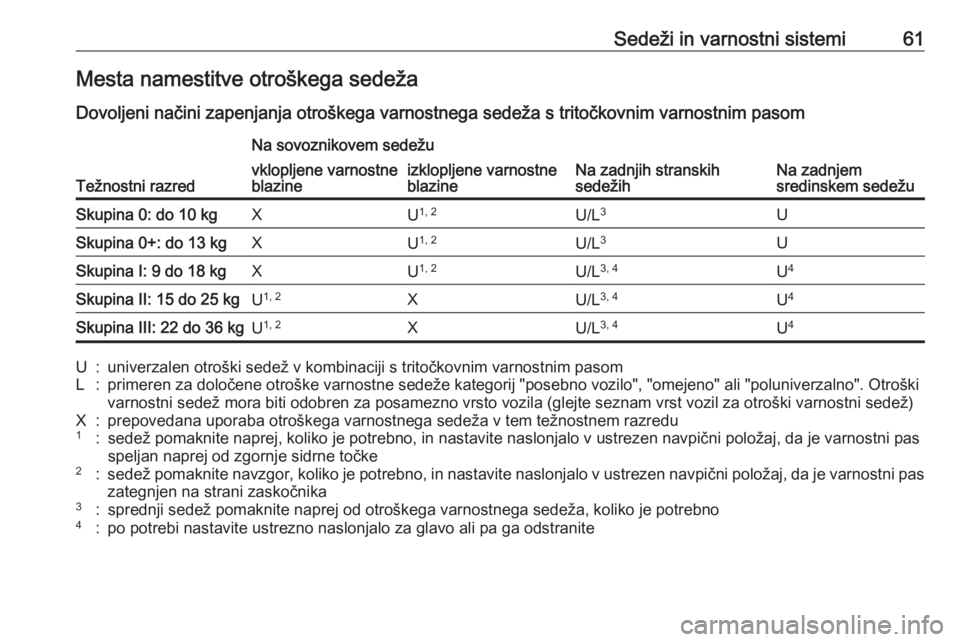

Sedeži in varnostni sistemi61Mesta namestitve otroškega sedeža
Dovoljeni načini zapenjanja otroškega varnostnega sedeža s tritočkovnim varnostnim pasom
Težnostni razred
Na sovoznikovem sedežu
Na zadnjih stranskih
sedežihNa zadnjem
sredinskem sedežu
vklopljene varnostne
blazineizklopljene varnostne
blazineSkupina 0: do 10 kgXU 1, 2U/L 3USkupina 0+: do 13 kgXU1, 2U/L 3USkupina I: 9 do 18 kgXU1, 2U/L 3, 4U4Skupina II: 15 do 25 kgU1, 2XU/L 3, 4U4Skupina III: 22 do 36 kgU1, 2XU/L 3, 4U4U:univerzalen otroški sedež v kombinaciji s tritočkovnim varnostnim pasomL:primeren za določene otroške varnostne sedeže kategorij "posebno vozilo", "omejeno" ali "poluniverzalno". Otroški
varnostni sedež mora biti odobren za posamezno vrsto vozila (glejte seznam vrst vozil za otroški varnostni sedež)X:prepovedana uporaba otroškega varnostnega sedeža v tem težnostnem razredu1:sedež pomaknite naprej, koliko je potrebno, in nastavite naslonjalo v ustrezen navpični položaj, da je varnostni passpeljan naprej od zgornje sidrne točke2:sedež pomaknite navzgor, koliko je potrebno, in nastavite naslonjalo v ustrezen navpični položaj, da je varnostni pas
zategnjen na strani zaskočnika3:sprednji sedež pomaknite naprej od otroškega varnostnega sedeža, koliko je potrebno4:po potrebi nastavite ustrezno naslonjalo za glavo ali pa ga odstranite

62Sedeži in varnostni sistemiDovoljene opcije za nameščanje otroškega varnostnega sedeža z držali ISOFIX
Težnostni razredVelikostni
razredVpetje
Na sovoznikovem sedežu
Na zadnjih
stranskih sedežihNa zadnjem
sredinskem
sedežu
vklopljene
varnostne
blazineizklopljene
varnostne
blazineSkupina 0: do 10 kgGISO/L2XXXXFISO/L1XXXXEISO/R1XXIL 3XSkupina 0+: do 13 kgEISO/R1XXIL 3XDISO/R2XXIL3XCISO/R3XXIL3XSkupina I: 9 do 18 kgDISO/R2XXIL 3, 4XCISO/R3XXIL3, 4XBISO/F2XXIL, IUF 3, 4XB1ISO/F2XXXIL, IUF3, 4XAISO/F3XXIL, IUF3, 4XSkupina II: 15 do 25 kgXXIL3, 4XSkupina III: 22 do 36 kgXXIL 3, 4X

Sedeži in varnostni sistemi63IL:ustrezen za posamezna varovala ISOFIX kategorije "posebno vozilo", "omejeno" ali "pol-univerzalno". VarovaloISOFIX mora biti odobreno za posamezno vrsto vozila (glejte seznam vrst vozil za otroški varnostni sedež)IUF:primeren za ISOFIX otroške sedeže, usmerjene v smer vožnje univerzalne kategorije otroških varnostnih sedežev,
dovoljenih za uporabo v tej težnostni skupiniX:uporaba otroškega varnostnega sedeža ISOFIX v tem težnostnem razredu ni dovoljena1:sedež pomaknite naprej, koliko je potrebno, in nastavite naklon naslonjala v ustrezen navpični položaj, da je
varnostni pas speljan naprej od zgornje sidrne točke2:nastavljalnik višine sedeža pomaknite navzgor, koliko je potrebno, in nastavite naklon naslonjala v ustrezen navpični položaj, da je varnostni pas tesno zategnjen v sponki3:sprednji sedež pomaknite naprej od otroškega varnostnega sedeža, koliko je potrebno4:po potrebi nastavite ustrezno naslonjalo za glavo ali pa ga odstranite
ISOFIX velikostni razredi in sedeži
A - ISO/F3:naprej usmerjen otroški varnostni sedež za otroke maksimalne velikosti v težnostnem razredu9 do 18 kgB - ISO/F2:naprej usmerjen otroški varnostni sedež za manjše otroke v težnostnem razredu 9 do 18 kgB1 - ISO/F2X:naprej usmerjen otroški varnostni sedež za manjše otroke v težnostnem razredu 9 do 18 kgC - ISO/R3:nazaj usmerjen otroški varnostni sedež za otroke maksimalne velikosti v težnostnem razredu do
18 kgD - ISO/R2:nazaj usmerjen otroški varnostni sedež za manjše otroke v težnostnem razredu do 18 kgE - ISO/R1:nazaj usmerjen otroški varnostni sedež za mlajše otroke v težnostnem razredu do 13 kgF- ISO/L1:levi, bočno usmerjen otroški varnostni sedež (prenosna košara)G - ISO/L2:desni, bočno usmerjen otroški varnostni sedež (prenosna košara)

64Sedeži in varnostni sistemiDovoljene opcije za nameščanje otroškega varnostnega sedeža i-Size z držali ISOFIXNa sovoznikovem sedežu
Na zadnjih stranskih
sedežihNa zadnjem sredinskem
sedežu
vklopljene varnostne
blazineizklopljene varnostne
blazineotroški
varnostni
sedeži i-SizeXXi - UXi - U:primerno za univerzalne naprej ali nazaj obrnjene otroške varnostne sedeže i-SizeX:položaj sedenja ni primeren za 'univerzalne' otroške varnostne sedeže i-Size

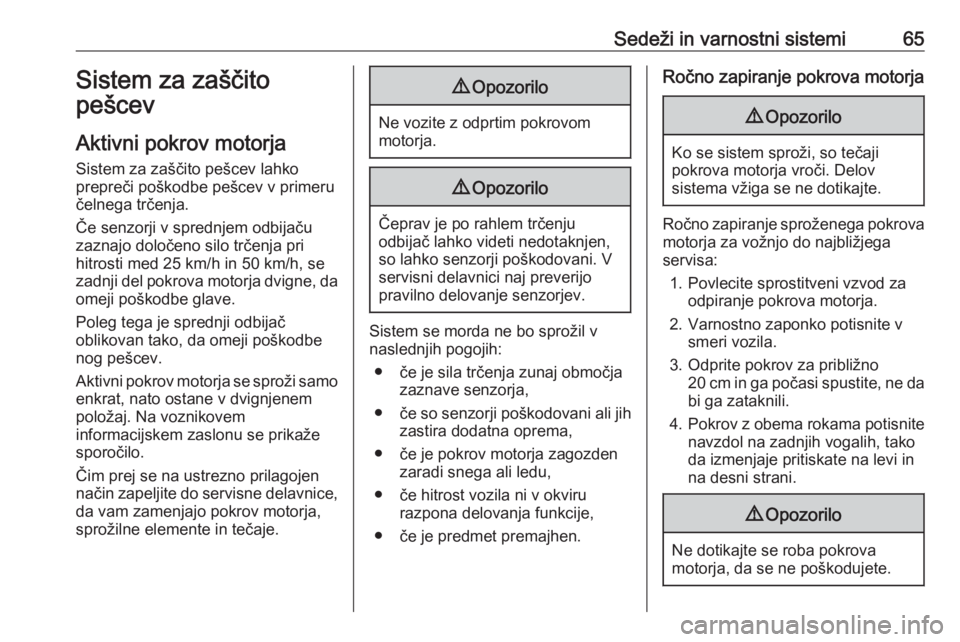

Sedeži in varnostni sistemi65Sistem za zaščito
pešcev
Aktivni pokrov motorja
Sistem za zaščito pešcev lahko
prepreči poškodbe pešcev v primeru
čelnega trčenja.
Če senzorji v sprednjem odbijaču
zaznajo določeno silo trčenja pri
hitrosti med 25 km/h in 50 km/h, se
zadnji del pokrova motorja dvigne, da
omeji poškodbe glave.
Poleg tega je sprednji odbijač
oblikovan tako, da omeji poškodbe
nog pešcev.
Aktivni pokrov motorja se sproži samo enkrat, nato ostane v dvignjenempoložaj. Na voznikovem
informacijskem zaslonu se prikaže
sporočilo.
Čim prej se na ustrezno prilagojen
način zapeljite do servisne delavnice, da vam zamenjajo pokrov motorja,
sprožilne elemente in tečaje.9 Opozorilo
Ne vozite z odprtim pokrovom
motorja.
9 Opozorilo
Čeprav je po rahlem trčenju
odbijač lahko videti nedotaknjen,
so lahko senzorji poškodovani. V
servisni delavnici naj preverijo
pravilno delovanje senzorjev.
Sistem se morda ne bo sprožil v
naslednjih pogojih:
● če je sila trčenja zunaj območja zaznave senzorja,
● če so senzorji poškodovani ali jih
zastira dodatna oprema,
● če je pokrov motorja zagozden zaradi snega ali ledu,
● če hitrost vozila ni v okviru razpona delovanja funkcije,
● če je predmet premajhen.
Ročno zapiranje pokrova motorja9 Opozorilo
Ko se sistem sproži, so tečaji
pokrova motorja vroči. Delov
sistema vžiga se ne dotikajte.
Ročno zapiranje sproženega pokrova
motorja za vožnjo do najbližjega
servisa:
1. Povlecite sprostitveni vzvod za odpiranje pokrova motorja.
2. Varnostno zaponko potisnite v smeri vozila.
3. Odprite pokrov za približno 20 cm in ga počasi spustite, ne da
bi ga zataknili.
4. Pokrov z obema rokama potisnite
navzdol na zadnjih vogalih, tako
da izmenjaje pritiskate na levi in
na desni strani.
9 Opozorilo
Ne dotikajte se roba pokrova
motorja, da se ne poškodujete.

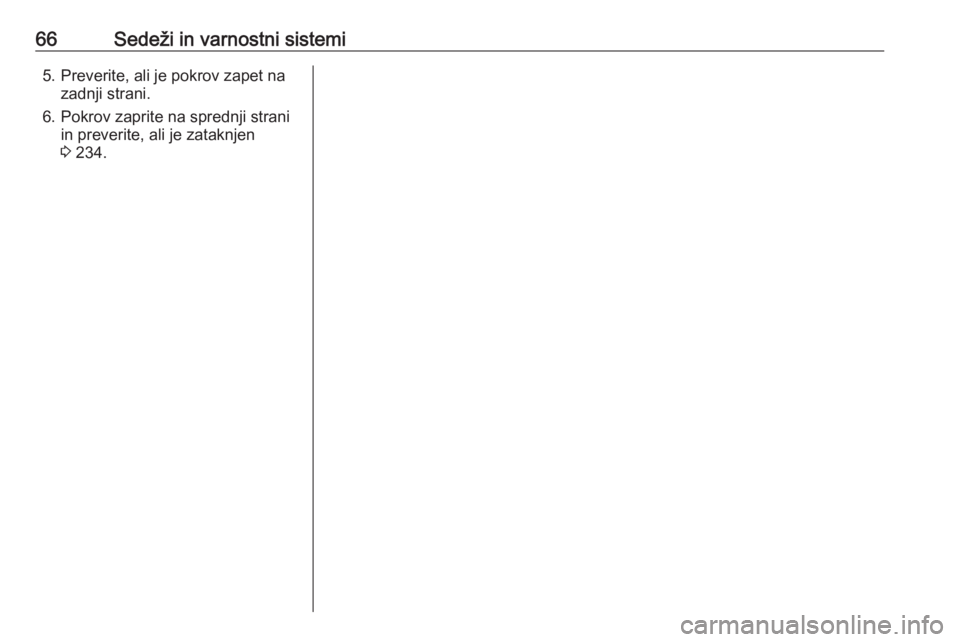

66Sedeži in varnostni sistemi5. Preverite, ali je pokrov zapet nazadnji strani.
6. Pokrov zaprite na sprednji strani in preverite, ali je zataknjen
3 234.

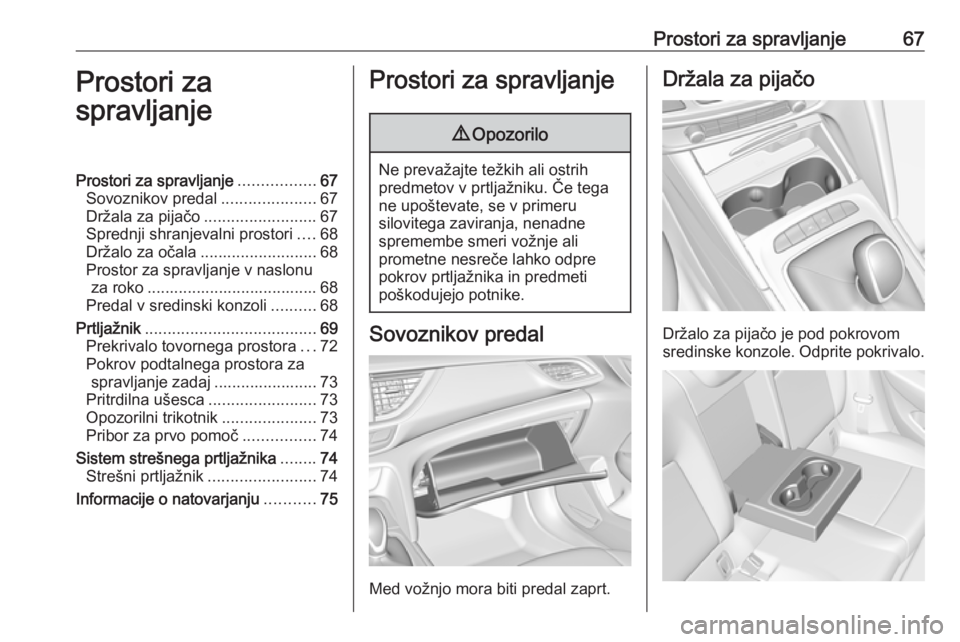

Prostori za spravljanje67Prostori za
spravljanjeProstori za spravljanje .................67
Sovoznikov predal .....................67
Držala za pijačo .........................67
Sprednji shranjevalni prostori ....68
Držalo za očala .......................... 68
Prostor za spravljanje v naslonu za roko ...................................... 68
Predal v sredinski konzoli ..........68
Prtljažnik ...................................... 69
Prekrivalo tovornega prostora ...72
Pokrov podtalnega prostora za spravljanje zadaj ....................... 73
Pritrdilna ušesca ........................73
Opozorilni trikotnik .....................73
Pribor za prvo pomoč ................74
Sistem strešnega prtljažnika ........74
Strešni prtljažnik ........................74
Informacije o natovarjanju ...........75Prostori za spravljanje9Opozorilo
Ne prevažajte težkih ali ostrih
predmetov v prtljažniku. Če tega
ne upoštevate, se v primeru
silovitega zaviranja, nenadne
spremembe smeri vožnje ali
prometne nesreče lahko odpre
pokrov prtljažnika in predmeti
poškodujejo potnike.
Sovoznikov predal
Med vožnjo mora biti predal zaprt.
Držala za pijačo
Držalo za pijačo je pod pokrovom
sredinske konzole. Odprite pokrivalo.

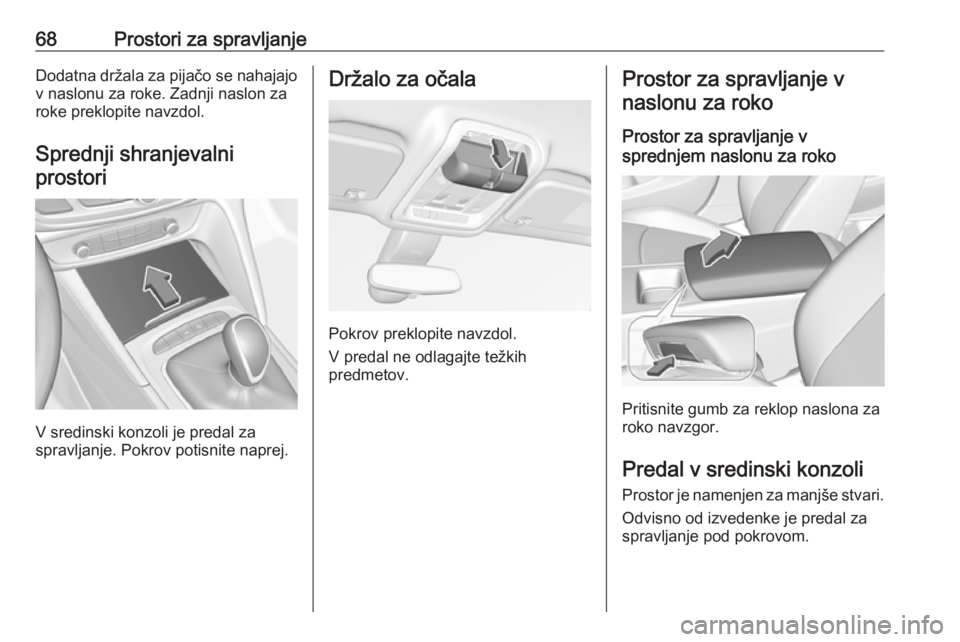

68Prostori za spravljanjeDodatna držala za pijačo se nahajajov naslonu za roke. Zadnji naslon za
roke preklopite navzdol.
Sprednji shranjevalniprostori
V sredinski konzoli je predal za
spravljanje. Pokrov potisnite naprej.
Držalo za očala
Pokrov preklopite navzdol.
V predal ne odlagajte težkih
predmetov.
Prostor za spravljanje v
naslonu za roko
Prostor za spravljanje v
sprednjem naslonu za roko
Pritisnite gumb za reklop naslona za
roko navzgor.
Predal v sredinski konzoli Prostor je namenjen za manjše stvari. Odvisno od izvedenke je predal za
spravljanje pod pokrovom.
