OPEL INSIGNIA BREAK 2017.5 Инструкция по эксплуатации (in Russian)
Manufacturer: OPEL, Model Year: 2017.5, Model line: INSIGNIA BREAK, Model: OPEL INSIGNIA BREAK 2017.5Pages: 355, PDF Size: 8.53 MB
Page 11 of 355

Коротко9Наружные зеркала
Выберите зеркало, нажав клавишу
левого или правого зеркала. При нажатии клавиши в ней загораетсясветодиодная подсветка.
После этого отрегулируйте поло‐
жение зеркала, изменяя положе‐
ние рычага выключателя.
Выпуклые наружные зеркала
3 37, электронная регулировка
3 37, складные наружные
зеркала 3 37, обогрев наружных
зеркал 3 38.
Регулировка положения
рулевого колеса
Отоприте рычаг, отрегулируйте
рулевое колесо, затем зафикси‐
руйте рычаг и убедитесь, что он
полностью заблокирован. Выпол‐ няйте регулировку только на стоя‐щем автомобиле с разблокирован‐
ным рулевым колесом.
Система подушек безопасности
3 61.
Page 12 of 355

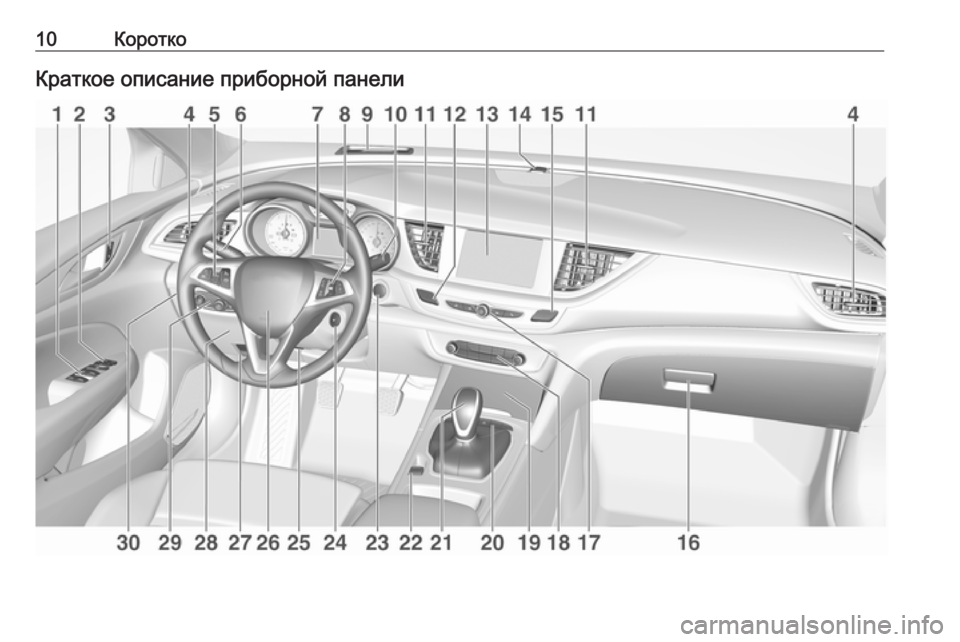

10КороткоКраткое описание приборной панели

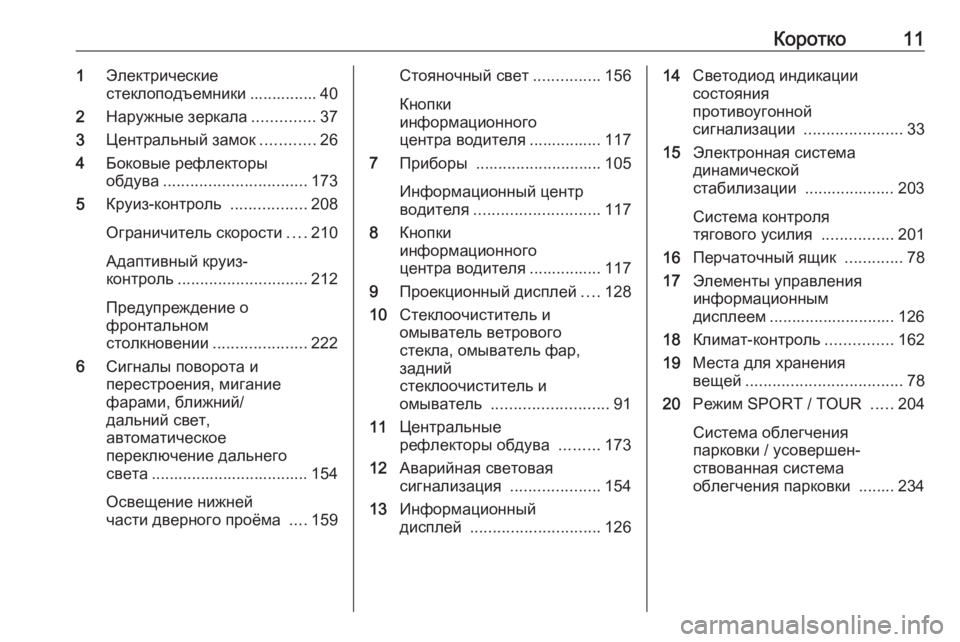

Page 13 of 355

Коротко111Электрические
стеклоподъемники ............... 40
2 Наружные зеркала ..............37
3 Центральный замок ............26
4 Боковые рефлекторы
обдува ................................ 173
5 Круиз-контроль .................208
Ограничитель скорости ....210
Адаптивный круиз-
контроль ............................. 212
Предупреждение о
фронтальном
столкновении .....................222
6 Сигналы поворота и
перестроения, мигание
фарами, ближний/
дальний свет,
автоматическое
переключение дальнего
света ................................... 154
Освещение нижней
части дверного проёма ....159Стояночный свет ...............156
Кнопки
информационного
центра водителя ................ 117
7 Приборы ............................ 105
Информационный центр
водителя ............................ 117
8 Кнопки
информационного
центра водителя ................ 117
9 Проекционный дисплей ....128
10 Стеклоочиститель и
омыватель ветрового
стекла, омыватель фар,
задний
стеклоочиститель и
омыватель .......................... 91
11 Центральные
рефлекторы обдува .........173
12 Аварийная световая
сигнализация ....................154
13 Информационный
дисплей ............................. 12614Светодиод индикации
состояния
противоугонной
сигнализации ......................33
15 Электронная система
динамической
стабилизации .................... 203
Система контроля
тягового усилия ................201
16 Перчаточный ящик .............78
17 Элементы управления
информационным
дисплеем ............................ 126
18 Климат-контроль ...............162
19 Места для хранения
вещей ................................... 78
20 Режим SPORT / TOUR .....204
Система облегчения
парковки / усовершен‐
ствованная система
облегчения парковки ........ 234

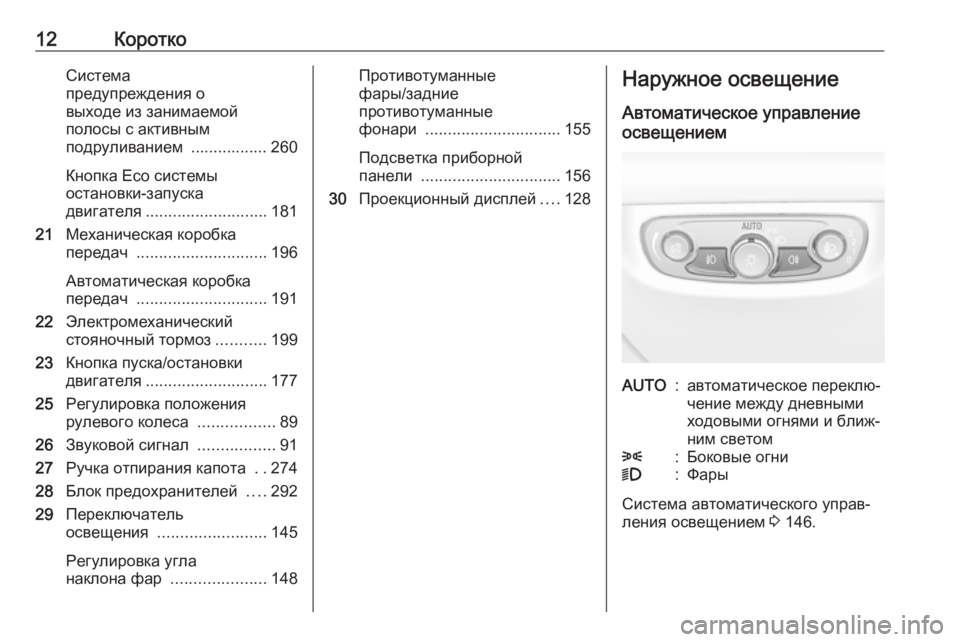

Page 14 of 355

12КороткоСистема
предупреждения о
выходе из занимаемой
полосы с активным
подруливанием ................. 260
Кнопка Eco системы
остановки-запуска
двигателя ........................... 181
21 Механическая коробка
передач ............................. 196
Автоматическая коробка
передач ............................. 191
22 Электромеханический
стояночный тормоз ...........199
23 Кнопка пуска/остановки
двигателя ........................... 177
25 Регулировка положения
рулевого колеса .................89
26 Звуковой сигнал .................91
27 Ручка отпирания капота ..274
28 Блок предохранителей ....292
29 Переключатель
освещения ........................ 145
Регулировка угла
наклона фар .....................148Противотуманные
фары/задние
противотуманные
фонари .............................. 155
Подсветка приборной
панели ............................... 156
30 Проекционный дисплей ....128Наружное освещение
Автоматическое управление
освещениемAUTO:автоматическое переклю‐
чение между дневными
ходовыми огнями и ближ‐
ним светом8:Боковые огни9:Фары
Система автоматического управ‐
ления освещением 3 146.

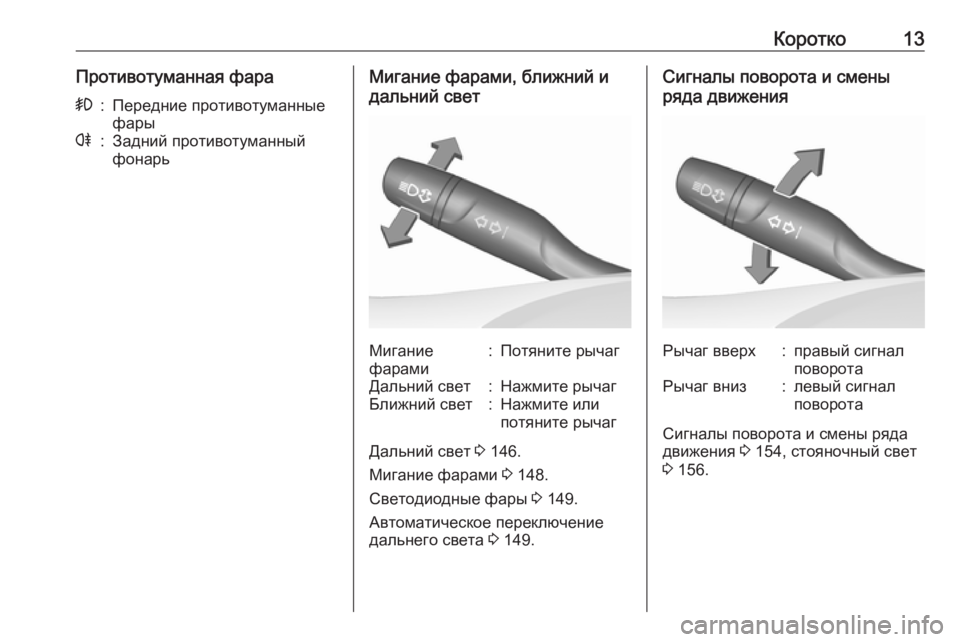

Page 15 of 355

Коротко13Противотуманная фара>:Передние противотуманные
фарыr:Задний противотуманный
фонарьМигание фарами, ближний и
дальний светМигание
фарами:Потяните рычагДальний свет:Нажмите рычагБлижний свет:Нажмите или
потяните рычаг
Дальний свет 3 146.
Мигание фарами 3 148.
Светодиодные фары 3 149.
Автоматическое переключение
дальнего света 3 149.
Сигналы поворота и смены
ряда движенияРычаг вверх:правый сигнал
поворотаРычаг вниз:левый сигнал
поворота
Сигналы поворота и смены ряда
движения 3 154, стояночный свет
3 156.

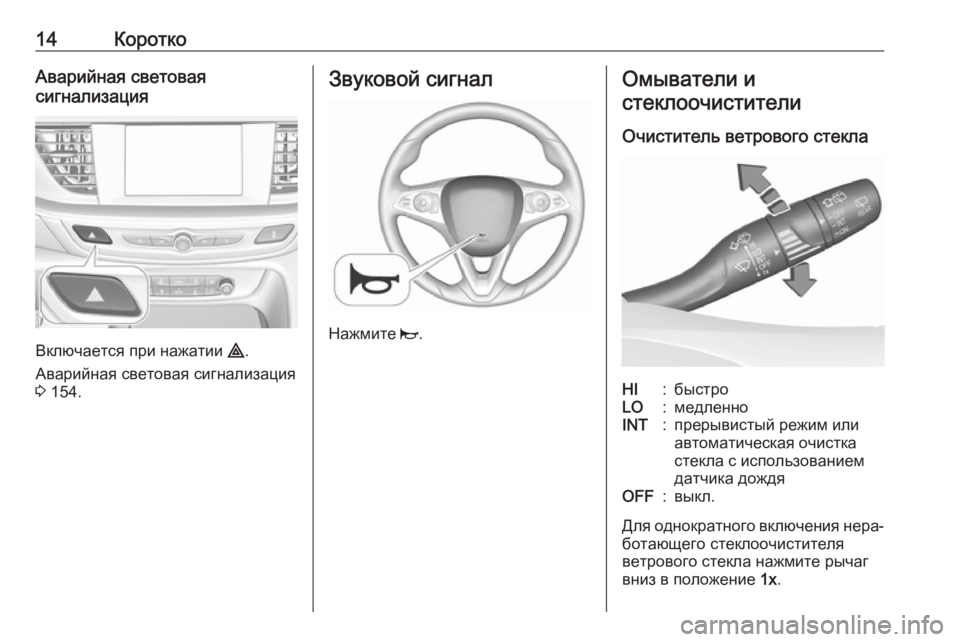

Page 16 of 355

14КороткоАварийная световая
сигнализация
Включается при нажатии ¨.
Аварийная световая сигнализация
3 154.
Звуковой сигнал
Нажмите j.
Омыватели и
стеклоочистители
Очиститель ветрового стеклаHI:быстроLO:медленноINT:прерывистый режим или
автоматическая очистка
стекла с использованием
датчика дождяOFF:выкл.
Для однократного включения нера‐ ботающего стеклоочистителя
ветрового стекла нажмите рычаг
вниз в положение 1x.

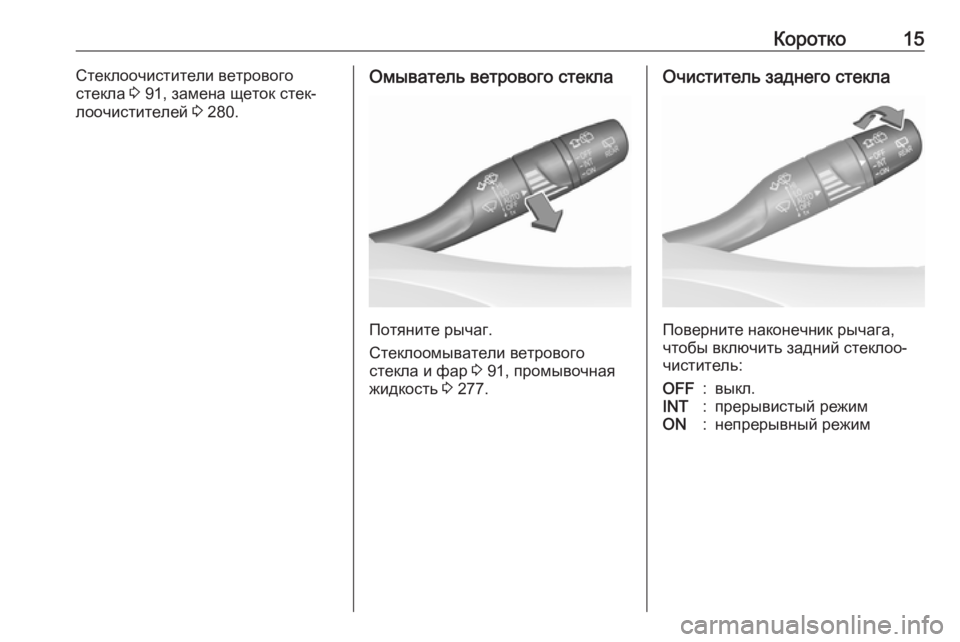

Page 17 of 355

Коротко15Стеклоочистители ветрового
стекла 3 91, замена щеток стек‐
лоочистителей 3 280.Омыватель ветрового стекла
Потяните рычаг.
Стеклоомыватели ветрового
стекла и фар 3 91, промывочная
жидкость 3 277.
Очиститель заднего стекла
Поверните наконечник рычага,
чтобы включить задний стеклоо‐
чиститель:
OFF:выкл.INT:прерывистый режимON:непрерывный режим

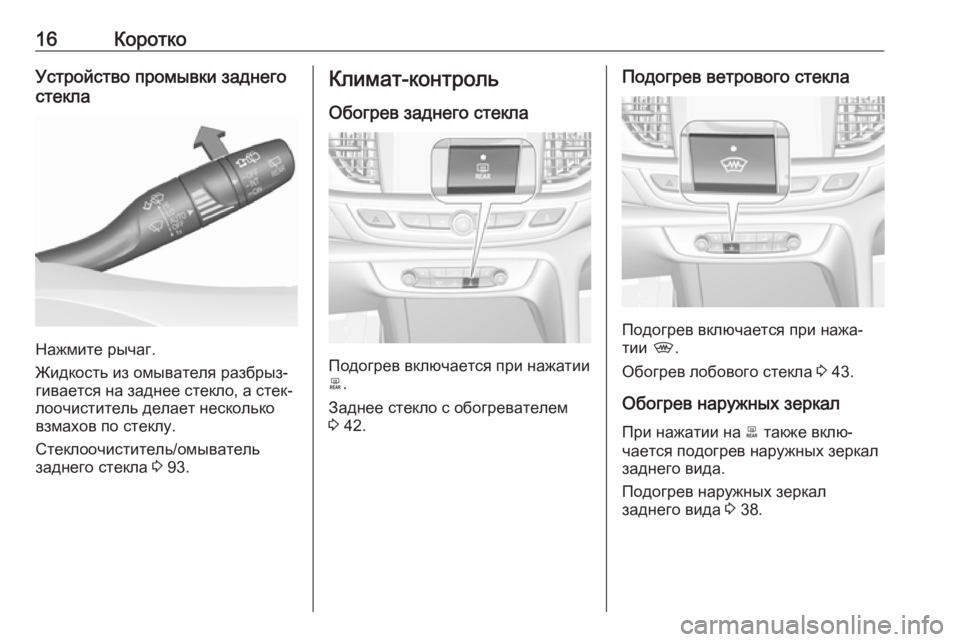

Page 18 of 355

16КороткоУстройство промывки заднего
стекла
Нажмите рычаг.
Жидкость из омывателя разбрыз‐
гивается на заднее стекло, а стек‐
лоочиститель делает несколько
взмахов по стеклу.
Стеклоочиститель/омыватель
заднего стекла 3 93.
Климат-контроль
Обогрев заднего стекла
Подогрев включается при нажатии
b .
Заднее стекло с обогревателем
3 42.
Подогрев ветрового стекла
Подогрев включается при нажа‐
тии ,.
Обогрев лобового стекла 3 43.
Обогрев наружных зеркал При нажатии на b также вклю‐
чается подогрев наружных зеркал
заднего вида.
Подогрев наружных зеркал
заднего вида 3 38.

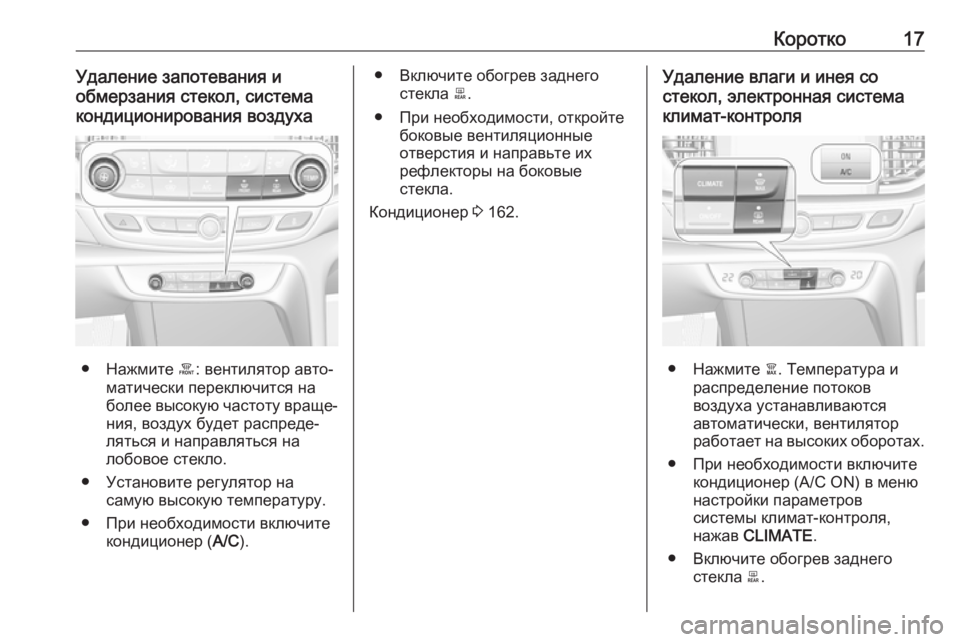

Page 19 of 355

Коротко17Удаление запотевания и
обмерзания стекол, система
кондиционирования воздуха
● Нажмите á: вентилятор авто‐
матически переключится на
более высокую частоту враще‐
ния, воздух будет распреде‐
ляться и направляться на
лобовое стекло.
● Установите регулятор на самую высокую температуру.
● При необходимости включите кондиционер ( A/C).
● Включите обогрев заднего
стекла b.
● При необходимости, откройте боковые вентиляционные
отверстия и направьте их
рефлекторы на боковые
стекла.
Кондиционер 3 162.Удаление влаги и инея со
стекол, электронная система
климат-контроля
● Нажмите à. Температура и
распределение потоков
воздуха устанавливаются
автоматически, вентилятор
работает на высоких оборотах.
● При необходимости включите кондиционер (A/C ON) в меню
настройки параметров
системы климат-контроля,
нажав CLIMATE .
● Включите обогрев заднего стекла b.
Page 20 of 355

18КороткоЭлектронная система климат-конт‐роля 3 166.Коробка передач
Механическая коробка передач
Задний ход: при неподвижном
автомобиле выжать педаль
сцепления, нажать кнопку освобо‐
ждения на рычаге селектора
диапазонов и включить передачу.
Механическая коробка передач
3 196.
Автоматическая коробка
передачP:стоянкаR:задний ходN:нейтральная передачаD:автоматический режимM:ручной режим<:повышающее переключение]:понижающее переключение
Из положения P рычаг селектора
можно вывести только при вклю‐
ченном зажигании и нажатой
педали тормоза. Чтобы включить
передачу P или R, следует нажать
кнопку освобождения.
