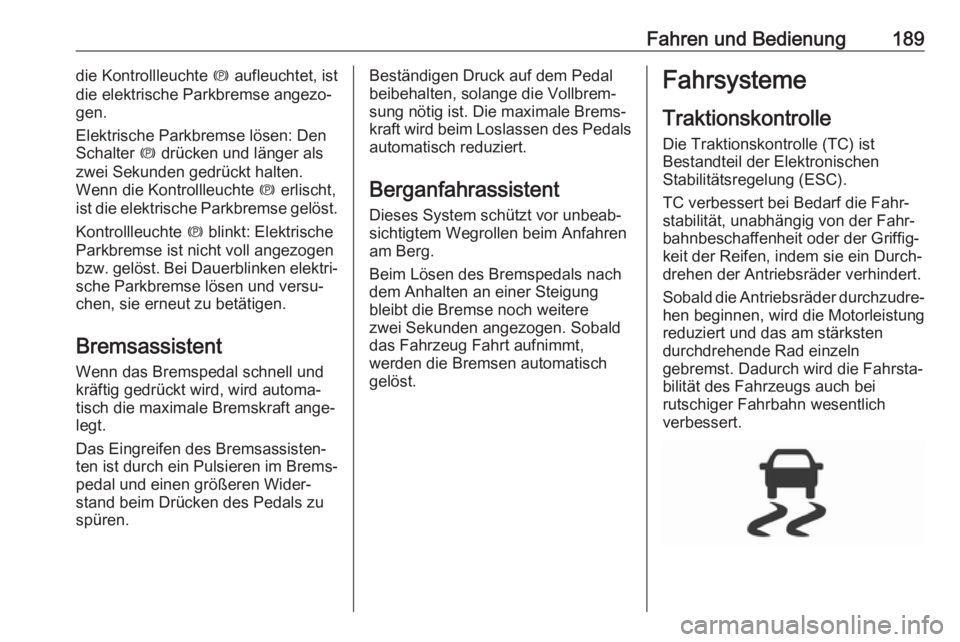

Fahren und Bedienung189die Kontrollleuchte m aufleuchtet, ist
die elektrische Parkbremse angezo‐ gen.
Elektrische Parkbremse lösen: Den Schalter m drücken und länger als
zwei Sekunden gedrückt halten.
Wenn die Kontrollleuchte m erlischt,
ist die elektrische Parkbremse gelöst.
Kontrollleuchte m blinkt: Elektrische
Parkbremse ist nicht voll angezogen
bzw. gelöst. Bei Dauerblinken elektri‐
sche Parkbremse lösen und versu‐
chen, sie erneut zu betätigen.
BremsassistentWenn das Bremspedal schnell und
kräftig gedrückt wird, wird automa‐
tisch die maximale Bremskraft ange‐
legt.
Das Eingreifen des Bremsassisten‐
ten ist durch ein Pulsieren im Brems‐ pedal und einen größeren Wider‐
stand beim Drücken des Pedals zu spüren.Beständigen Druck auf dem Pedal
beibehalten, solange die Vollbrem‐
sung nötig ist. Die maximale Brems‐
kraft wird beim Loslassen des Pedals automatisch reduziert.
Berganfahrassistent Dieses System schützt vor unbeab‐
sichtigtem Wegrollen beim Anfahren
am Berg.
Beim Lösen des Bremspedals nach
dem Anhalten an einer Steigung
bleibt die Bremse noch weitere
zwei Sekunden angezogen. Sobald
das Fahrzeug Fahrt aufnimmt,
werden die Bremsen automatisch
gelöst.Fahrsysteme
Traktionskontrolle
Die Traktionskontrolle (TC) ist
Bestandteil der Elektronischen
Stabilitätsregelung (ESC).
TC verbessert bei Bedarf die Fahr‐
stabilität, unabhängig von der Fahr‐ bahnbeschaffenheit oder der Griffig‐
keit der Reifen, indem sie ein Durch‐
drehen der Antriebsräder verhindert.
Sobald die Antriebsräder durchzudre‐ hen beginnen, wird die Motorleistung
reduziert und das am stärksten
durchdrehende Rad einzeln
gebremst. Dadurch wird die Fahrsta‐
bilität des Fahrzeugs auch bei
rutschiger Fahrbahn wesentlich
verbessert.

190Fahren und BedienungDie Traktionskontrolle ist nach jedem
Motorstart funktionsfähig, sobald die
Kontrollleuchte b erlischt.
Wenn die Traktionskontrolle eingreift, blinkt b.9 Warnung
Lassen Sie sich nicht aufgrund
dieses besonderen Sicherheitsan‐ gebotes zu einem risikoreichen
Fahrstil verleiten.
Geschwindigkeit den Straßenver‐
hältnissen anpassen.
Kontrollleuchte b 3 113.
Ausschalten
Die Traktionskontrolle kann ausge‐
schaltet werden, wenn ein Durchdre‐
hen der Antriebsräder erwünscht ist:
t kurz drücken.
Kontrollleuchte k leuchtet auf.
Bei deaktivierter Traktionskontrolle
wird im Driver Information Center eine entsprechende Statusmeldung ange‐
zeigt.
Wenn die Traktionskontrolle deakti‐
viert ist, bleibt die elektronische Stabi‐ litätskontrolle aktiv, allerdings mit
einem höheren Grenzwert für die
Kontrolle.
Die TC wird durch erneutes Drücken
von t wieder eingeschaltet. Bei
erneut aktivierter Traktionskontrolle
wird im Driver Information Center eine entsprechende Statusmeldung
eingeblendet.
Darüber hinaus wird die Traktions‐
kontrolle beim nächsten Einschalten
der Zündung wieder aktiviert.
Störung Wenn eine Systemstörung vorliegt,
leuchtet die Kontrollleuchte b perma‐
nent, während im Driver Information
Center eine Meldung angezeigt wird.
Das System ist nicht funktionsfähig.
Störungsursache von einer Werkstatt
beheben lassen.

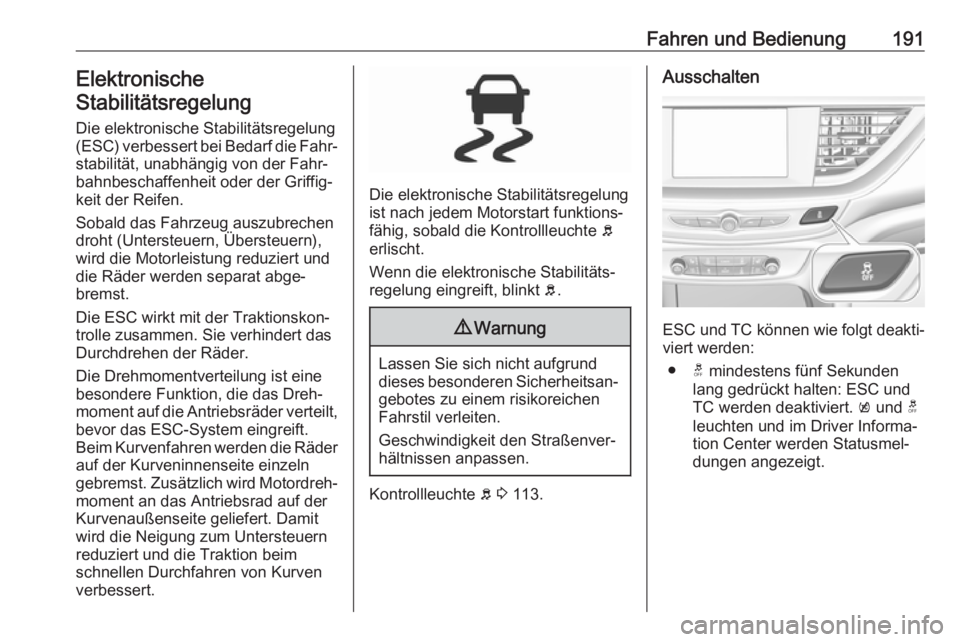

Fahren und Bedienung191Elektronische
Stabilitätsregelung
Die elektronische Stabilitätsregelung (ESC) verbessert bei Bedarf die Fahr‐
stabilität, unabhängig von der Fahr‐ bahnbeschaffenheit oder der Griffig‐
keit der Reifen.
Sobald das Fahrzeug auszubrechen droht (Untersteuern, Übersteuern),
wird die Motorleistung reduziert und
die Räder werden separat abge‐
bremst.
Die ESC wirkt mit der Traktionskon‐
trolle zusammen. Sie verhindert das
Durchdrehen der Räder.
Die Drehmomentverteilung ist eine
besondere Funktion, die das Dreh‐
moment auf die Antriebsräder verteilt, bevor das ESC-System eingreift.
Beim Kurvenfahren werden die Räder
auf der Kurveninnenseite einzeln
gebremst. Zusätzlich wird Motordreh‐ moment an das Antriebsrad auf der
Kurvenaußenseite geliefert. Damit
wird die Neigung zum Untersteuern reduziert und die Traktion beim
schnellen Durchfahren von Kurven
verbessert.
Die elektronische Stabilitätsregelung ist nach jedem Motorstart funktions‐
fähig, sobald die Kontrollleuchte b
erlischt.
Wenn die elektronische Stabilitäts‐
regelung eingreift, blinkt b.
9 Warnung
Lassen Sie sich nicht aufgrund
dieses besonderen Sicherheitsan‐ gebotes zu einem risikoreichen
Fahrstil verleiten.
Geschwindigkeit den Straßenver‐
hältnissen anpassen.
Kontrollleuchte b 3 113.
Ausschalten
ESC und TC können wie folgt deakti‐
viert werden:
● t mindestens fünf Sekunden
lang gedrückt halten: ESC und
TC werden deaktiviert. k und t
leuchten und im Driver Informa‐ tion Center werden Statusmel‐
dungen angezeigt.

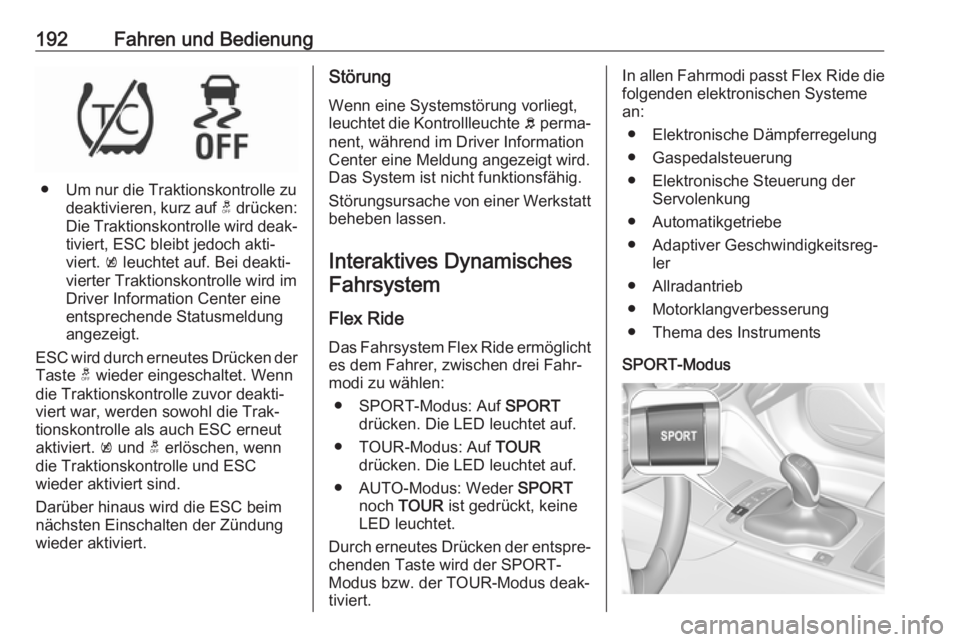

192Fahren und Bedienung
● Um nur die Traktionskontrolle zudeaktivieren, kurz auf t drücken:
Die Traktionskontrolle wird deak‐ tiviert, ESC bleibt jedoch akti‐
viert. k leuchtet auf. Bei deakti‐
vierter Traktionskontrolle wird im
Driver Information Center eine
entsprechende Statusmeldung
angezeigt.
ESC wird durch erneutes Drücken der Taste t wieder eingeschaltet. Wenn
die Traktionskontrolle zuvor deakti‐
viert war, werden sowohl die Trak‐
tionskontrolle als auch ESC erneut
aktiviert. k und t erlöschen, wenn
die Traktionskontrolle und ESC
wieder aktiviert sind.
Darüber hinaus wird die ESC beim
nächsten Einschalten der Zündung
wieder aktiviert.
Störung
Wenn eine Systemstörung vorliegt, leuchtet die Kontrollleuchte b perma‐
nent, während im Driver Information
Center eine Meldung angezeigt wird.
Das System ist nicht funktionsfähig.
Störungsursache von einer Werkstatt
beheben lassen.
Interaktives Dynamisches Fahrsystem
Flex RideDas Fahrsystem Flex Ride ermöglicht
es dem Fahrer, zwischen drei Fahr‐
modi zu wählen:
● SPORT-Modus: Auf SPORT
drücken. Die LED leuchtet auf.
● TOUR-Modus: Auf TOUR
drücken. Die LED leuchtet auf.
● AUTO-Modus: Weder SPORT
noch TOUR ist gedrückt, keine
LED leuchtet.
Durch erneutes Drücken der entspre‐ chenden Taste wird der SPORT-
Modus bzw. der TOUR-Modus deak‐
tiviert.In allen Fahrmodi passt Flex Ride die
folgenden elektronischen Systeme
an:
● Elektronische Dämpferregelung
● Gaspedalsteuerung
● Elektronische Steuerung der Servolenkung
● Automatikgetriebe
● Adaptiver Geschwindigkeitsreg‐ ler
● Allradantrieb
● Motorklangverbesserung
● Thema des Instruments
SPORT-Modus

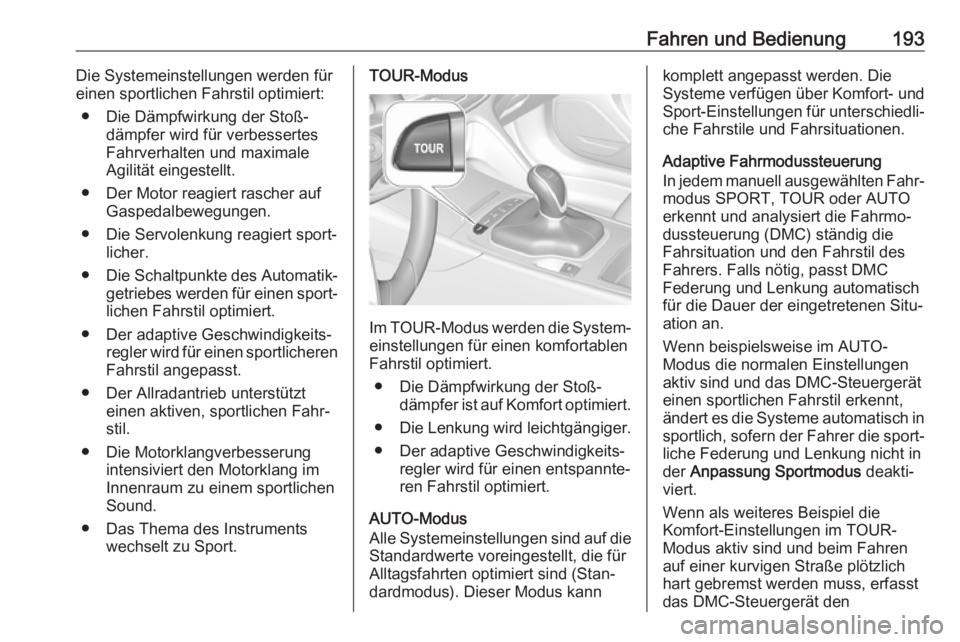

Fahren und Bedienung193Die Systemeinstellungen werden für
einen sportlichen Fahrstil optimiert:
● Die Dämpfwirkung der Stoß‐ dämpfer wird für verbessertes
Fahrverhalten und maximale
Agilität eingestellt.
● Der Motor reagiert rascher auf Gaspedalbewegungen.
● Die Servolenkung reagiert sport‐ licher.
● Die Schaltpunkte des Automatik‐
getriebes werden für einen sport‐ lichen Fahrstil optimiert.
● Der adaptive Geschwindigkeits‐ regler wird für einen sportlicheren
Fahrstil angepasst.
● Der Allradantrieb unterstützt einen aktiven, sportlichen Fahr‐
stil.
● Die Motorklangverbesserung intensiviert den Motorklang im
Innenraum zu einem sportlichen
Sound.
● Das Thema des Instruments wechselt zu Sport.TOUR-Modus
Im TOUR-Modus werden die System‐einstellungen für einen komfortablen
Fahrstil optimiert.
● Die Dämpfwirkung der Stoß‐ dämpfer ist auf Komfort optimiert.
● Die Lenkung wird leichtgängiger.
● Der adaptive Geschwindigkeits‐ regler wird für einen entspannte‐
ren Fahrstil optimiert.
AUTO-Modus
Alle Systemeinstellungen sind auf die
Standardwerte voreingestellt, die für
Alltagsfahrten optimiert sind (Stan‐
dardmodus). Dieser Modus kann
komplett angepasst werden. Die
Systeme verfügen über Komfort- und
Sport-Einstellungen für unterschiedli‐ che Fahrstile und Fahrsituationen.
Adaptive Fahrmodussteuerung
In jedem manuell ausgewählten Fahr‐
modus SPORT, TOUR oder AUTO
erkennt und analysiert die Fahrmo‐
dussteuerung (DMC) ständig die
Fahrsituation und den Fahrstil des
Fahrers. Falls nötig, passt DMC
Federung und Lenkung automatisch
für die Dauer der eingetretenen Situ‐
ation an.
Wenn beispielsweise im AUTO-
Modus die normalen Einstellungen
aktiv sind und das DMC-Steuergerät
einen sportlichen Fahrstil erkennt,
ändert es die Systeme automatisch in sportlich, sofern der Fahrer die sport‐
liche Federung und Lenkung nicht in
der Anpassung Sportmodus deakti‐
viert.
Wenn als weiteres Beispiel die
Komfort-Einstellungen im TOUR-
Modus aktiv sind und beim Fahren
auf einer kurvigen Straße plötzlich
hart gebremst werden muss, erfasst
das DMC-Steuergerät den

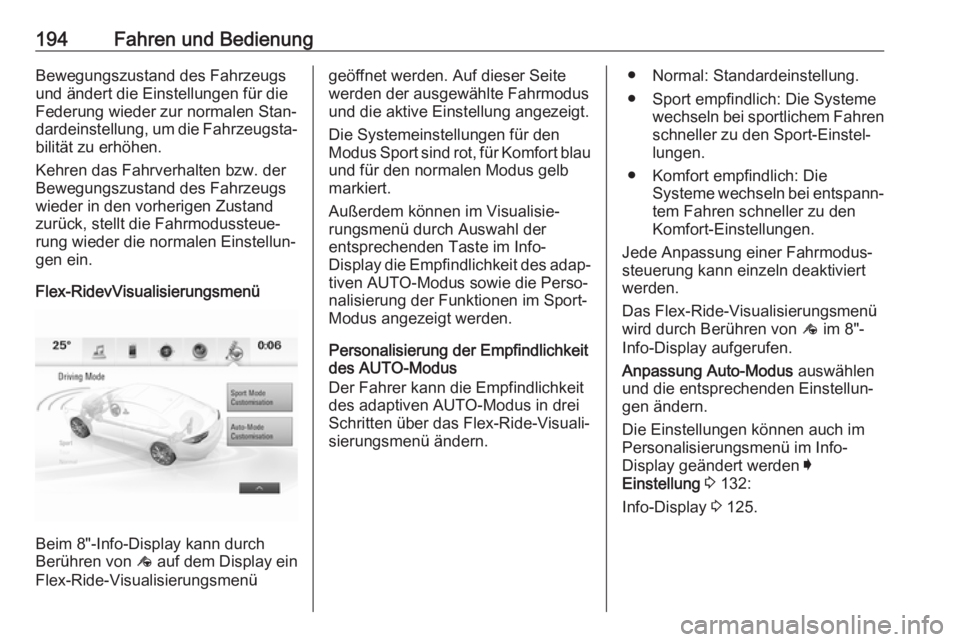

194Fahren und BedienungBewegungszustand des Fahrzeugs
und ändert die Einstellungen für die
Federung wieder zur normalen Stan‐
dardeinstellung, um die Fahrzeugsta‐ bilität zu erhöhen.
Kehren das Fahrverhalten bzw. der
Bewegungszustand des Fahrzeugs
wieder in den vorherigen Zustand
zurück, stellt die Fahrmodussteue‐
rung wieder die normalen Einstellun‐
gen ein.
Flex-RidevVisualisierungsmenü
Beim 8"-Info-Display kann durch
Berühren von ê auf dem Display ein
Flex-Ride-Visualisierungsmenü
geöffnet werden. Auf dieser Seite
werden der ausgewählte Fahrmodus
und die aktive Einstellung angezeigt.
Die Systemeinstellungen für den
Modus Sport sind rot, für Komfort blau und für den normalen Modus gelb
markiert.
Außerdem können im Visualisie‐
rungsmenü durch Auswahl der
entsprechenden Taste im Info-
Display die Empfindlichkeit des adap‐
tiven AUTO-Modus sowie die Perso‐
nalisierung der Funktionen im Sport-
Modus angezeigt werden.
Personalisierung der Empfindlichkeit
des AUTO-Modus
Der Fahrer kann die Empfindlichkeit des adaptiven AUTO-Modus in drei
Schritten über das Flex-Ride-Visuali‐
sierungsmenü ändern.● Normal: Standardeinstellung.
● Sport empfindlich: Die Systeme wechseln bei sportlichem Fahren
schneller zu den Sport-Einstel‐
lungen.
● Komfort empfindlich: Die Systeme wechseln bei entspann‐tem Fahren schneller zu den
Komfort-Einstellungen.
Jede Anpassung einer Fahrmodus‐
steuerung kann einzeln deaktiviert
werden.
Das Flex-Ride-Visualisierungsmenü
wird durch Berühren von ê im 8"-
Info-Display aufgerufen.
Anpassung Auto-Modus auswählen
und die entsprechenden Einstellun‐
gen ändern.
Die Einstellungen können auch im
Personalisierungsmenü im Info-
Display geändert werden I
Einstellung 3 132:
Info-Display 3 125.

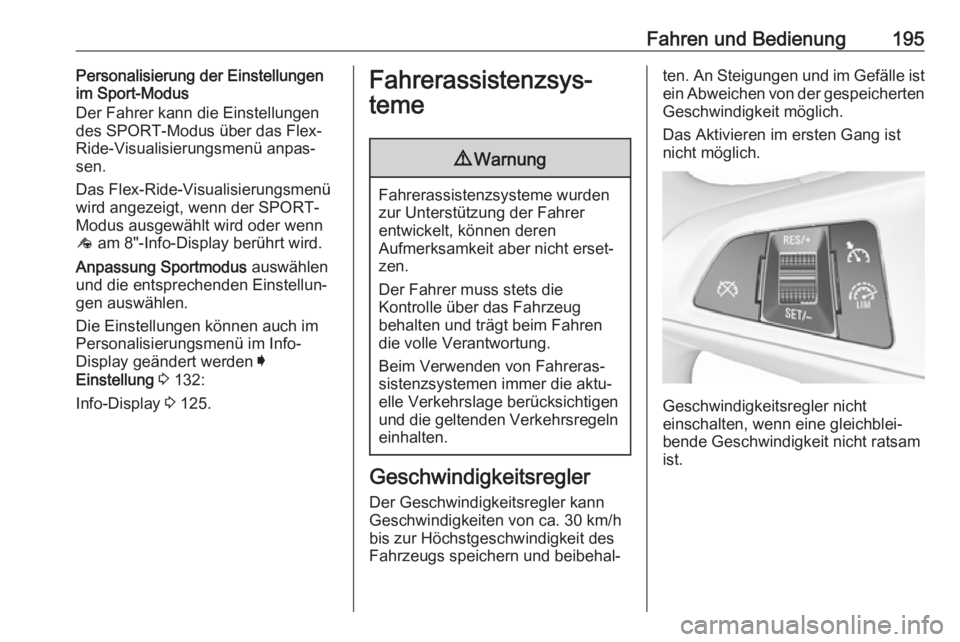

Fahren und Bedienung195Personalisierung der Einstellungen
im Sport-Modus
Der Fahrer kann die Einstellungen des SPORT-Modus über das Flex- Ride-Visualisierungsmenü anpas‐
sen.
Das Flex-Ride-Visualisierungsmenü
wird angezeigt, wenn der SPORT-
Modus ausgewählt wird oder wenn
ê am 8"-Info-Display berührt wird.
Anpassung Sportmodus auswählen
und die entsprechenden Einstellun‐
gen auswählen.
Die Einstellungen können auch im
Personalisierungsmenü im Info-
Display geändert werden I
Einstellung 3 132:
Info-Display 3 125.Fahrerassistenzsys‐
teme9 Warnung
Fahrerassistenzsysteme wurden
zur Unterstützung der Fahrer
entwickelt, können deren
Aufmerksamkeit aber nicht erset‐
zen.
Der Fahrer muss stets die
Kontrolle über das Fahrzeug
behalten und trägt beim Fahren
die volle Verantwortung.
Beim Verwenden von Fahreras‐ sistenzsystemen immer die aktu‐elle Verkehrslage berücksichtigen
und die geltenden Verkehrsregeln einhalten.
Geschwindigkeitsregler
Der Geschwindigkeitsregler kann
Geschwindigkeiten von ca. 30 km/h
bis zur Höchstgeschwindigkeit des
Fahrzeugs speichern und beibehal‐
ten. An Steigungen und im Gefälle ist
ein Abweichen von der gespeicherten Geschwindigkeit möglich.
Das Aktivieren im ersten Gang ist nicht möglich.
Geschwindigkeitsregler nicht
einschalten, wenn eine gleichblei‐
bende Geschwindigkeit nicht ratsam
ist.

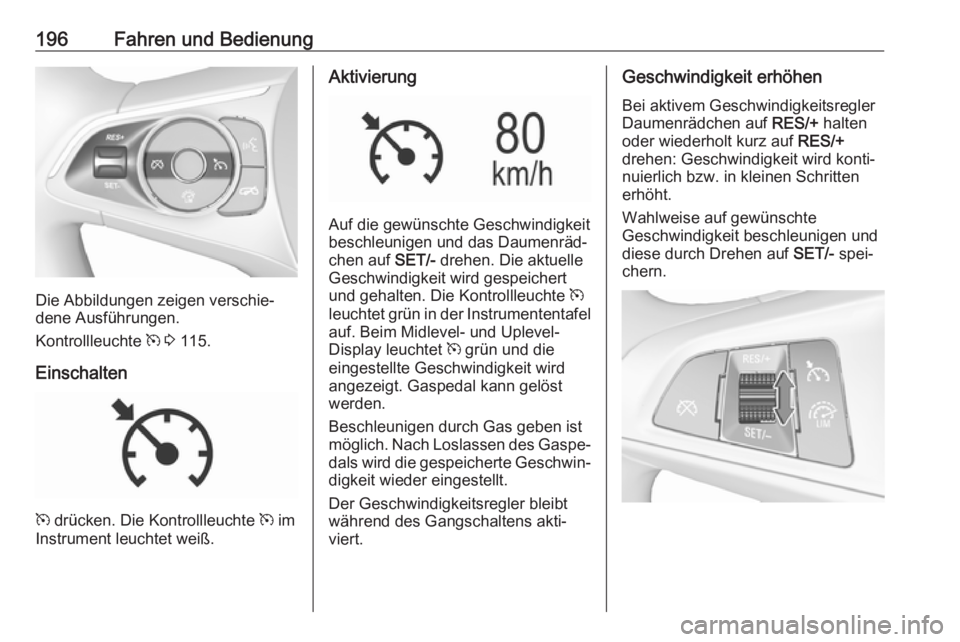

196Fahren und Bedienung
Die Abbildungen zeigen verschie‐
dene Ausführungen.
Kontrollleuchte m 3 115.
Einschalten
m drücken. Die Kontrollleuchte m im
Instrument leuchtet weiß.
Aktivierung
Auf die gewünschte Geschwindigkeit
beschleunigen und das Daumenräd‐
chen auf SET/- drehen. Die aktuelle
Geschwindigkeit wird gespeichert
und gehalten. Die Kontrollleuchte m
leuchtet grün in der Instrumententafel auf. Beim Midlevel- und Uplevel-
Display leuchtet m grün und die
eingestellte Geschwindigkeit wird
angezeigt. Gaspedal kann gelöst
werden.
Beschleunigen durch Gas geben ist möglich. Nach Loslassen des Gaspe‐
dals wird die gespeicherte Geschwin‐
digkeit wieder eingestellt.
Der Geschwindigkeitsregler bleibt
während des Gangschaltens akti‐
viert.
Geschwindigkeit erhöhen
Bei aktivem Geschwindigkeitsregler
Daumenrädchen auf RES/+ halten
oder wiederholt kurz auf RES/+
drehen: Geschwindigkeit wird konti‐
nuierlich bzw. in kleinen Schritten
erhöht.
Wahlweise auf gewünschte
Geschwindigkeit beschleunigen und
diese durch Drehen auf SET/- spei‐
chern.

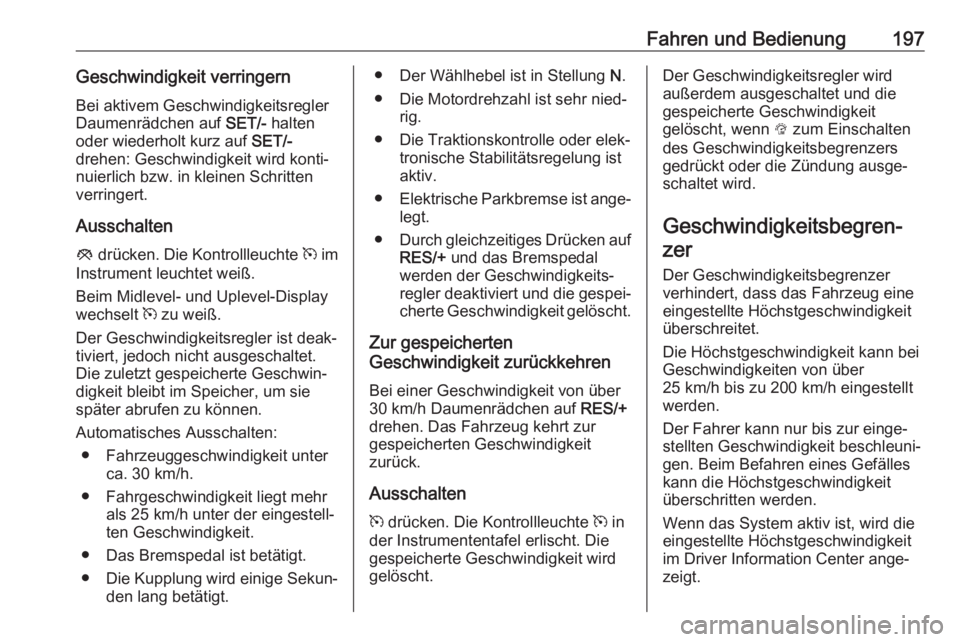

Fahren und Bedienung197Geschwindigkeit verringern
Bei aktivem Geschwindigkeitsregler
Daumenrädchen auf SET/- halten
oder wiederholt kurz auf SET/-
drehen: Geschwindigkeit wird konti‐
nuierlich bzw. in kleinen Schritten
verringert.
Ausschalten
y drücken. Die Kontrollleuchte m im
Instrument leuchtet weiß.
Beim Midlevel- und Uplevel-Display
wechselt m zu weiß.
Der Geschwindigkeitsregler ist deak‐
tiviert, jedoch nicht ausgeschaltet.
Die zuletzt gespeicherte Geschwin‐ digkeit bleibt im Speicher, um sie
später abrufen zu können.
Automatisches Ausschalten: ● Fahrzeuggeschwindigkeit unter ca. 30 km/h.
● Fahrgeschwindigkeit liegt mehr als 25 km/h unter der eingestell‐
ten Geschwindigkeit.
● Das Bremspedal ist betätigt.
● Die Kupplung wird einige Sekun‐
den lang betätigt.● Der Wählhebel ist in Stellung N.
● Die Motordrehzahl ist sehr nied‐ rig.
● Die Traktionskontrolle oder elek‐ tronische Stabilitätsregelung ist
aktiv.
● Elektrische Parkbremse ist ange‐
legt.
● Durch gleichzeitiges Drücken auf
RES/+ und das Bremspedal
werden der Geschwindigkeits‐
regler deaktiviert und die gespei‐
cherte Geschwindigkeit gelöscht.
Zur gespeicherten
Geschwindigkeit zurückkehren
Bei einer Geschwindigkeit von über
30 km/h Daumenrädchen auf RES/+
drehen. Das Fahrzeug kehrt zur
gespeicherten Geschwindigkeit
zurück.
Ausschalten
m drücken. Die Kontrollleuchte m in
der Instrumententafel erlischt. Die
gespeicherte Geschwindigkeit wird
gelöscht.Der Geschwindigkeitsregler wird außerdem ausgeschaltet und die
gespeicherte Geschwindigkeit
gelöscht, wenn L zum Einschalten
des Geschwindigkeitsbegrenzers
gedrückt oder die Zündung ausge‐
schaltet wird.
Geschwindigkeitsbegren‐zer
Der Geschwindigkeitsbegrenzer
verhindert, dass das Fahrzeug eine
eingestellte Höchstgeschwindigkeit
überschreitet.
Die Höchstgeschwindigkeit kann bei
Geschwindigkeiten von über
25 km/h bis zu 200 km/h eingestellt
werden.
Der Fahrer kann nur bis zur einge‐
stellten Geschwindigkeit beschleuni‐
gen. Beim Befahren eines Gefälles
kann die Höchstgeschwindigkeit
überschritten werden.
Wenn das System aktiv ist, wird die
eingestellte Höchstgeschwindigkeit
im Driver Information Center ange‐
zeigt.

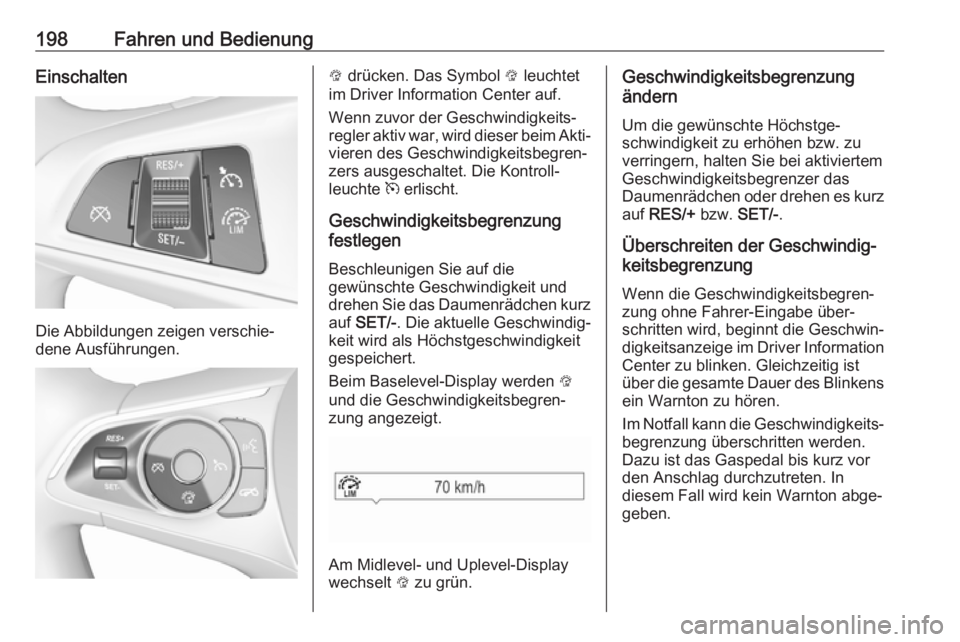

198Fahren und BedienungEinschalten
Die Abbildungen zeigen verschie‐
dene Ausführungen.
L drücken. Das Symbol L leuchtet
im Driver Information Center auf.
Wenn zuvor der Geschwindigkeits‐
regler aktiv war, wird dieser beim Akti‐ vieren des Geschwindigkeitsbegren‐
zers ausgeschaltet. Die Kontroll‐
leuchte m erlischt.
Geschwindigkeitsbegrenzung
festlegen
Beschleunigen Sie auf die
gewünschte Geschwindigkeit und
drehen Sie das Daumenrädchen kurz
auf SET/- . Die aktuelle Geschwindig‐
keit wird als Höchstgeschwindigkeit
gespeichert.
Beim Baselevel-Display werden L
und die Geschwindigkeitsbegren‐
zung angezeigt.
Am Midlevel- und Uplevel-Display
wechselt L zu grün.
Geschwindigkeitsbegrenzung
ändern
Um die gewünschte Höchstge‐
schwindigkeit zu erhöhen bzw. zu
verringern, halten Sie bei aktiviertem
Geschwindigkeitsbegrenzer das
Daumenrädchen oder drehen es kurz auf RES/+ bzw. SET/-.
Überschreiten der Geschwindig‐
keitsbegrenzung
Wenn die Geschwindigkeitsbegren‐
zung ohne Fahrer-Eingabe über‐
schritten wird, beginnt die Geschwin‐
digkeitsanzeige im Driver Information
Center zu blinken. Gleichzeitig ist
über die gesamte Dauer des Blinkens
ein Warnton zu hören.
Im Notfall kann die Geschwindigkeits‐ begrenzung überschritten werden.
Dazu ist das Gaspedal bis kurz vor
den Anschlag durchzutreten. In
diesem Fall wird kein Warnton abge‐
geben.
