OPEL INSIGNIA BREAK 2017.75 Betriebsanleitung (in German)

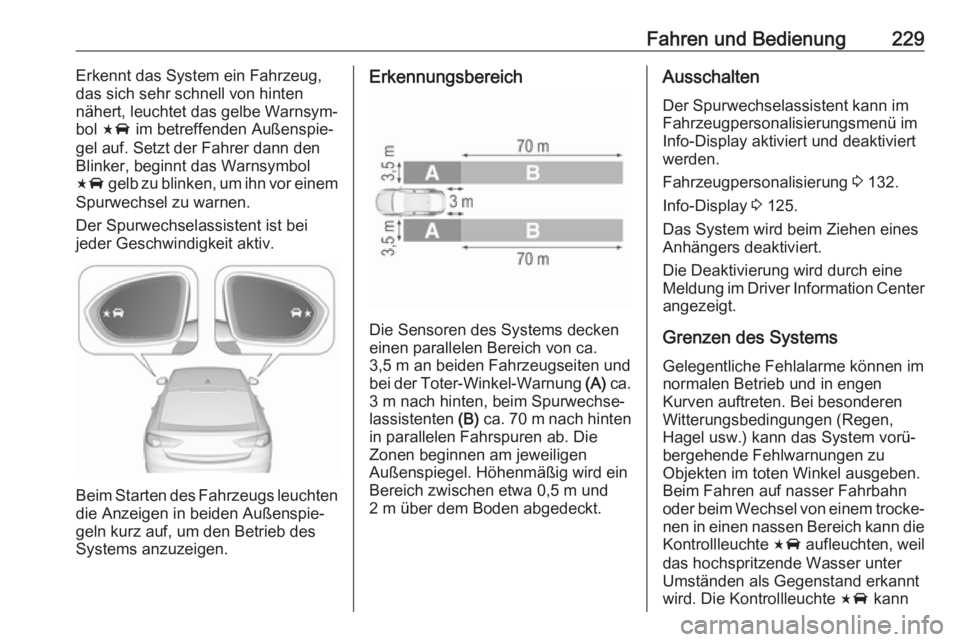

Fahren und Bedienung229Erkennt das System ein Fahrzeug,
das sich sehr schnell von hinten
nähert, leuchtet das gelbe Warnsym‐
bol F im betreffenden Außenspie‐
gel auf. Setzt der Fahrer dann den
Blinker, beginnt das Warnsymbol
F gelb zu blinken, um ihn vor einem
Spurwechsel zu warnen.
Der Spurwechselassistent ist bei
jeder Geschwindigkeit aktiv.
Beim Starten des Fahrzeugs leuchten die Anzeigen in beiden Außenspie‐
geln kurz auf, um den Betrieb des
Systems anzuzeigen.
Erkennungsbereich
Die Sensoren des Systems decken
einen parallelen Bereich von ca.
3,5 m an beiden Fahrzeugseiten und
bei der Toter-Winkel-Warnung (A) ca.
3 m nach hinten, beim Spurwechse‐
lassistenten (B) ca. 70 m nach hinten
in parallelen Fahrspuren ab. Die
Zonen beginnen am jeweiligen
Außenspiegel. Höhenmäßig wird ein
Bereich zwischen etwa 0,5 m und
2 m über dem Boden abgedeckt.
Ausschalten
Der Spurwechselassistent kann imFahrzeugpersonalisierungsmenü im
Info-Display aktiviert und deaktiviert
werden.
Fahrzeugpersonalisierung 3 132.
Info-Display 3 125.
Das System wird beim Ziehen eines
Anhängers deaktiviert.
Die Deaktivierung wird durch eine
Meldung im Driver Information Center angezeigt.
Grenzen des Systems Gelegentliche Fehlalarme können im
normalen Betrieb und in engen
Kurven auftreten. Bei besonderen
Witterungsbedingungen (Regen,
Hagel usw.) kann das System vorü‐
bergehende Fehlwarnungen zu
Objekten im toten Winkel ausgeben.
Beim Fahren auf nasser Fahrbahn
oder beim Wechsel von einem trocke‐
nen in einen nassen Bereich kann dieKontrollleuchte F aufleuchten, weil
das hochspritzende Wasser unter
Umständen als Gegenstand erkannt wird. Die Kontrollleuchte F kann

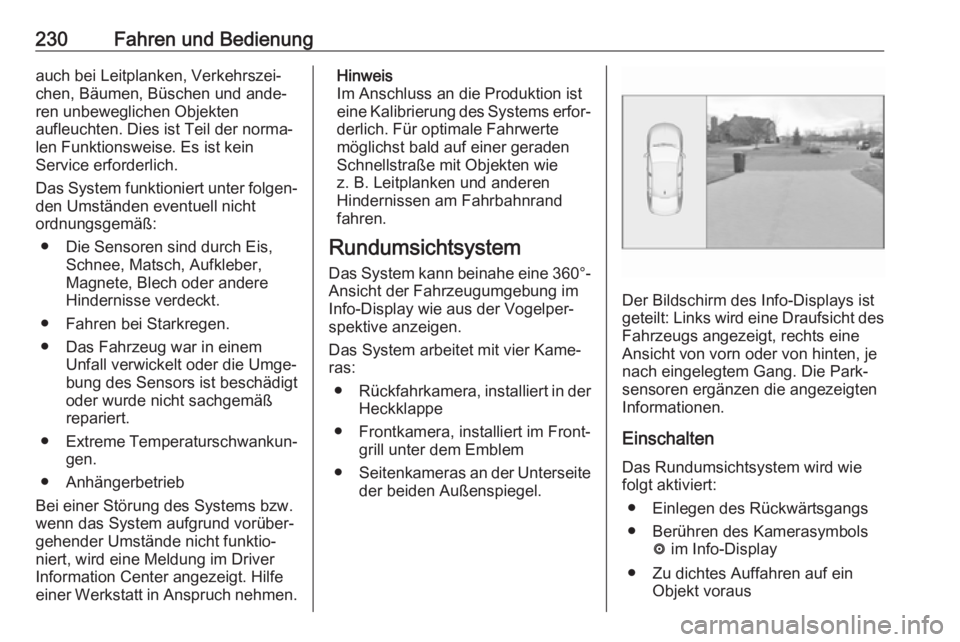

230Fahren und Bedienungauch bei Leitplanken, Verkehrszei‐
chen, Bäumen, Büschen und ande‐
ren unbeweglichen Objekten
aufleuchten. Dies ist Teil der norma‐
len Funktionsweise. Es ist kein
Service erforderlich.
Das System funktioniert unter folgen‐ den Umständen eventuell nicht
ordnungsgemäß:
● Die Sensoren sind durch Eis, Schnee, Matsch, Aufkleber,
Magnete, Blech oder andere
Hindernisse verdeckt.
● Fahren bei Starkregen.
● Das Fahrzeug war in einem Unfall verwickelt oder die Umge‐
bung des Sensors ist beschädigt
oder wurde nicht sachgemäß
repariert.
● Extreme Temperaturschwankun‐
gen.
● Anhängerbetrieb
Bei einer Störung des Systems bzw.
wenn das System aufgrund vorüber‐
gehender Umstände nicht funktio‐
niert, wird eine Meldung im Driver
Information Center angezeigt. Hilfe
einer Werkstatt in Anspruch nehmen.Hinweis
Im Anschluss an die Produktion ist
eine Kalibrierung des Systems erfor‐ derlich. Für optimale Fahrwerte
möglichst bald auf einer geraden Schnellstraße mit Objekten wie
z. B. Leitplanken und anderen
Hindernissen am Fahrbahnrand
fahren.
Rundumsichtsystem Das System kann beinahe eine 360°-
Ansicht der Fahrzeugumgebung im
Info-Display wie aus der Vogelper‐
spektive anzeigen.
Das System arbeitet mit vier Kame‐
ras:
● Rückfahrkamera, installiert in der
Heckklappe
● Frontkamera, installiert im Front‐ grill unter dem Emblem
● Seitenkameras an der Unterseite
der beiden Außenspiegel.
Der Bildschirm des Info-Displays ist
geteilt: Links wird eine Draufsicht des Fahrzeugs angezeigt, rechts eine
Ansicht von vorn oder von hinten, je
nach eingelegtem Gang. Die Park‐
sensoren ergänzen die angezeigten
Informationen.
Einschalten
Das Rundumsichtsystem wird wie
folgt aktiviert:
● Einlegen des Rückwärtsgangs
● Berühren des Kamerasymbols ë im Info-Display
● Zu dichtes Auffahren auf ein Objekt voraus

Fahren und Bedienung231FunktionenRückansicht
Die Rückansicht zeigt auf der rechten
Bildschirmseite eine Ansicht des
Bereichs hinter dem Fahrzeug, wenn
der Rückwärtsgang eingelegt wird.
Gegebenenfalls erscheint ein Warn‐
dreieck 9 auf dem Display, wenn die
hinteren Sensoren der Einparkhilfe
Hindernisse erkannt haben. Dieses
Dreieck wechselt von Gelb zu Rot
und wird mit abnehmendem Abstand
zum Objekt größer.
Beim Schalten aus dem Rückwärts‐
gang in einen anderen Gang wird
nach einer kurzen Verzögerung
wieder der frühere Inhalt im Info-
Display angezeigt. Zur schnelleren
Rückkehr zu den zuvor angezeigten
Inhalten auf das Kamerasymbol im
Info-Display drücken. Das Panora‐
masystem wird auch beim Fahren in
einem Vorwärtsgang über 11 km/h
deaktiviert.Surround View
Surround View zeigt neben dem Bild
der Front- oder Heckkamera im Info-
Display ein Abbild der Fahrzeugum‐ gebung von oben an.
Frontansicht
In der Frontansicht wird auf der rech‐
ten Bildschirmseite ein Abbild des
Bereichs vor dem Fahrzeug ange‐
zeigt. Die Anzeige erscheint nach
dem Schalten vom Rückwärts- in
einen Vorwärtsgang oder nach
Berühren des Kamerasymbols im
Info-Display. Die Frontansicht zeigt
außerdem automatisch Gegenstände an, die innerhalb von 30 cm erkannt
werden. Die Frontansicht wird nur bei
Geschwindigkeiten bis 11 km/h in
einem Vorwärtsgang angezeigt.
Ausschalten
Das Rundumsichtsystem wird wie
folgt deaktiviert:
● Fahren mit mehr als 11 km/h
● Berühren des Kamerasymbols ë im Info-Display
● Schalten in den Leerlauf oder P beim Automatikgetriebe.Allgemeine Informationen9Warnung
Das Rundumsichtsystem ersetzt
nicht den Blick des Fahrers. Es
kann keine Kinder, Fußgänger,
Radfahrer, Querverkehr, Tiere
oder andere Objekte außerhalb
des Sichtfelds der Kamera anzei‐
gen, wie beispielsweise unter dem Stoßfänger oder unter dem Fahr‐
zeug.
Beim Fahren oder Einparken nicht ausschließlich auf das Rundum‐
sichtsystem vertrauen.
Vor dem Anfahren die Umgebung
des Fahrzeugs überprüfen.
9 Warnung
Die angezeigten Bilder können
weiter entfernt oder näher sein als sie erscheinen. Der Anzeigebe‐
reich ist begrenzt, und Objekte,
die sich zu nah an oder unter einer

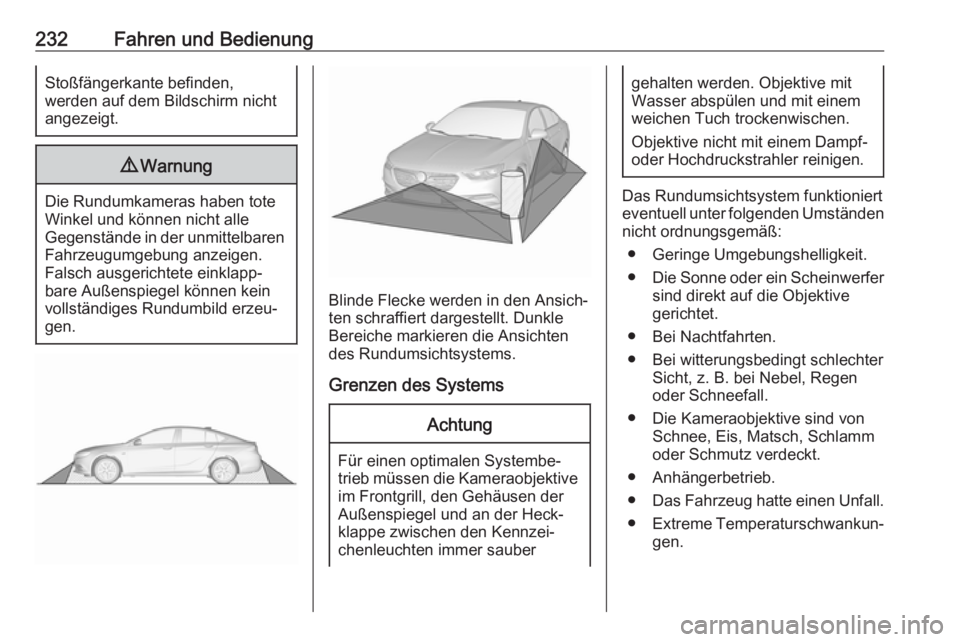

232Fahren und BedienungStoßfängerkante befinden,
werden auf dem Bildschirm nicht
angezeigt.9 Warnung
Die Rundumkameras haben tote
Winkel und können nicht alle
Gegenstände in der unmittelbaren
Fahrzeugumgebung anzeigen.
Falsch ausgerichtete einklapp‐
bare Außenspiegel können kein
vollständiges Rundumbild erzeu‐
gen.
Blinde Flecke werden in den Ansich‐ ten schraffiert dargestellt. Dunkle
Bereiche markieren die Ansichten
des Rundumsichtsystems.
Grenzen des Systems
Achtung
Für einen optimalen Systembe‐
trieb müssen die Kameraobjektive im Frontgrill, den Gehäusen der
Außenspiegel und an der Heck‐
klappe zwischen den Kennzei‐
chenleuchten immer sauber
gehalten werden. Objektive mit
Wasser abspülen und mit einem
weichen Tuch trockenwischen.
Objektive nicht mit einem Dampf-
oder Hochdruckstrahler reinigen.
Das Rundumsichtsystem funktioniert
eventuell unter folgenden Umständen nicht ordnungsgemäß:
● Geringe Umgebungshelligkeit.
● Die Sonne oder ein Scheinwerfer
sind direkt auf die Objektive
gerichtet.
● Bei Nachtfahrten.
● Bei witterungsbedingt schlechter Sicht, z. B. bei Nebel, Regen
oder Schneefall.
● Die Kameraobjektive sind von Schnee, Eis, Matsch, Schlammoder Schmutz verdeckt.
● Anhängerbetrieb.
● Das Fahrzeug hatte einen Unfall.
● Extreme Temperaturschwankun‐
gen.

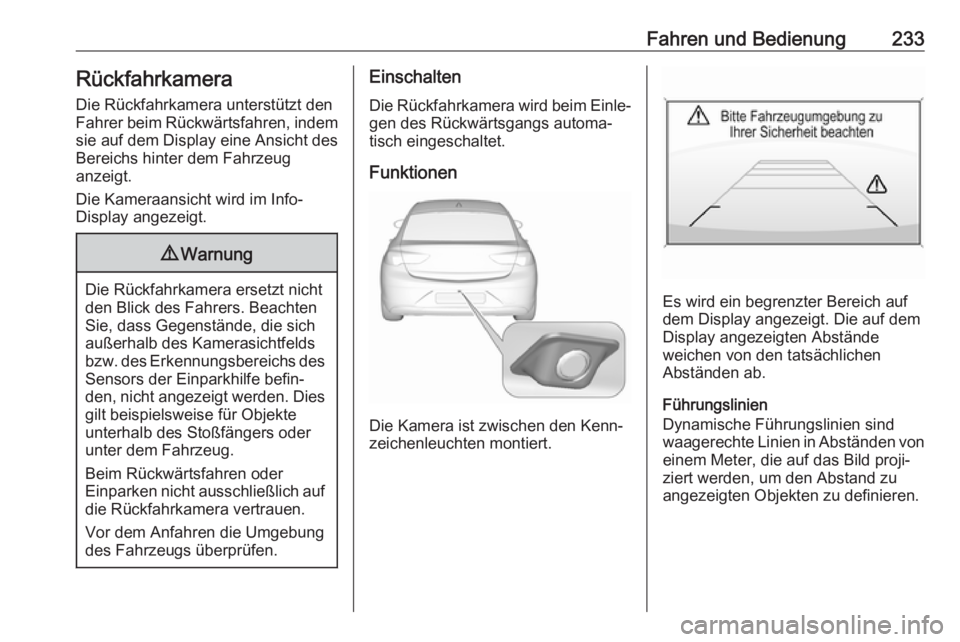

Fahren und Bedienung233Rückfahrkamera
Die Rückfahrkamera unterstützt den
Fahrer beim Rückwärtsfahren, indem sie auf dem Display eine Ansicht des
Bereichs hinter dem Fahrzeug
anzeigt.
Die Kameraansicht wird im Info-
Display angezeigt.9 Warnung
Die Rückfahrkamera ersetzt nicht
den Blick des Fahrers. Beachten
Sie, dass Gegenstände, die sich
außerhalb des Kamerasichtfelds
bzw. des Erkennungsbereichs des Sensors der Einparkhilfe befin‐
den, nicht angezeigt werden. Dies gilt beispielsweise für Objekte
unterhalb des Stoßfängers oder
unter dem Fahrzeug.
Beim Rückwärtsfahren oder
Einparken nicht ausschließlich auf
die Rückfahrkamera vertrauen.
Vor dem Anfahren die Umgebung
des Fahrzeugs überprüfen.
Einschalten
Die Rückfahrkamera wird beim Einle‐
gen des Rückwärtsgangs automa‐
tisch eingeschaltet.
Funktionen
Die Kamera ist zwischen den Kenn‐
zeichenleuchten montiert.
Es wird ein begrenzter Bereich auf
dem Display angezeigt. Die auf dem
Display angezeigten Abstände
weichen von den tatsächlichen
Abständen ab.
Führungslinien
Dynamische Führungslinien sind
waagerechte Linien in Abständen von einem Meter, die auf das Bild proji‐
ziert werden, um den Abstand zu
angezeigten Objekten zu definieren.

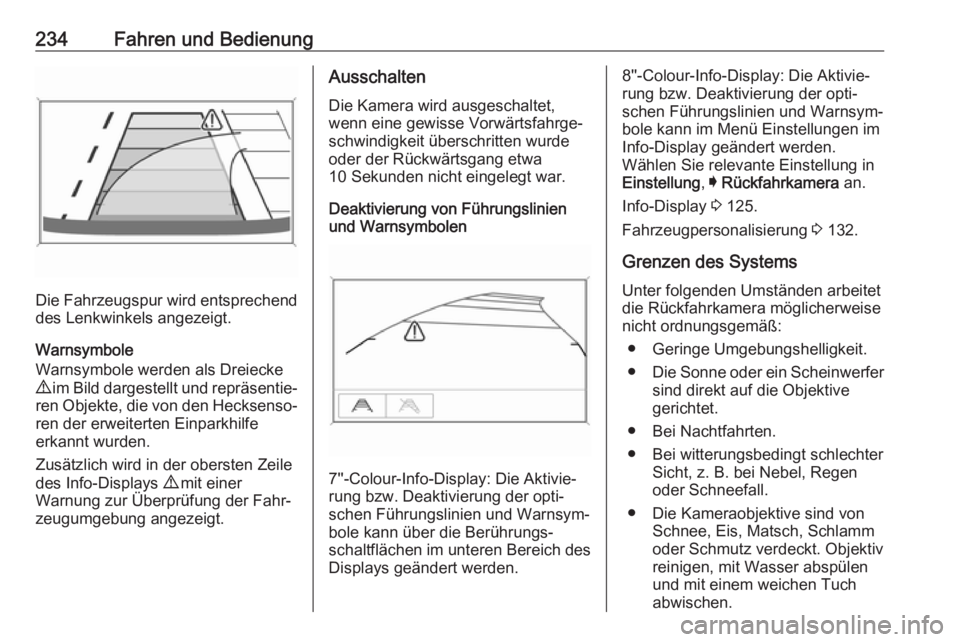

234Fahren und Bedienung
Die Fahrzeugspur wird entsprechenddes Lenkwinkels angezeigt.
Warnsymbole
Warnsymbole werden als Dreiecke
9 im Bild dargestellt und repräsentie‐
ren Objekte, die von den Hecksenso‐
ren der erweiterten Einparkhilfe
erkannt wurden.
Zusätzlich wird in der obersten Zeile
des Info-Displays 9 mit einer
Warnung zur Überprüfung der Fahr‐ zeugumgebung angezeigt.
Ausschalten
Die Kamera wird ausgeschaltet,
wenn eine gewisse Vorwärtsfahrge‐
schwindigkeit überschritten wurde
oder der Rückwärtsgang etwa
10 Sekunden nicht eingelegt war.
Deaktivierung von Führungslinien
und Warnsymbolen
7''-Colour-Info-Display: Die Aktivie‐
rung bzw. Deaktivierung der opti‐ schen Führungslinien und Warnsym‐
bole kann über die Berührungs‐
schaltflächen im unteren Bereich des
Displays geändert werden.
8''-Colour-Info-Display: Die Aktivie‐
rung bzw. Deaktivierung der opti‐
schen Führungslinien und Warnsym‐
bole kann im Menü Einstellungen im
Info-Display geändert werden.
Wählen Sie relevante Einstellung in
Einstellung , I Rückfahrkamera an.
Info-Display 3 125.
Fahrzeugpersonalisierung 3 132.
Grenzen des Systems
Unter folgenden Umständen arbeitet
die Rückfahrkamera möglicherweise
nicht ordnungsgemäß:
● Geringe Umgebungshelligkeit.
● Die Sonne oder ein Scheinwerfer
sind direkt auf die Objektive
gerichtet.
● Bei Nachtfahrten.
● Bei witterungsbedingt schlechter Sicht, z. B. bei Nebel, Regen
oder Schneefall.
● Die Kameraobjektive sind von Schnee, Eis, Matsch, Schlamm
oder Schmutz verdeckt. Objektiv
reinigen, mit Wasser abspülen
und mit einem weichen Tuch
abwischen.

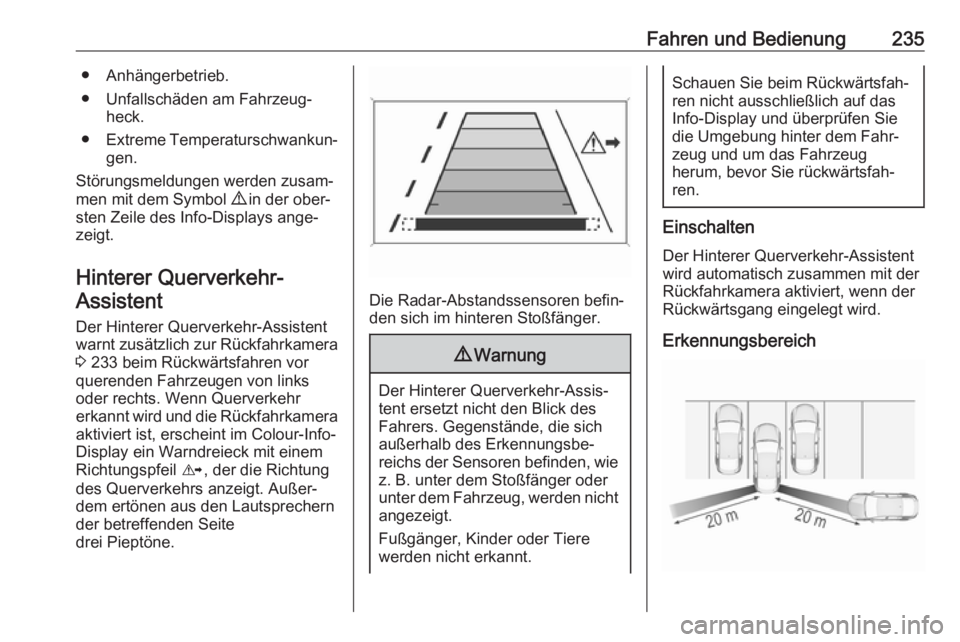

Fahren und Bedienung235● Anhängerbetrieb.
● Unfallschäden am Fahrzeug‐ heck.
● Extreme Temperaturschwankun‐
gen.
Störungsmeldungen werden zusam‐
men mit dem Symbol 9 in der ober‐
sten Zeile des Info-Displays ange‐
zeigt.
Hinterer Querverkehr- Assistent
Der Hinterer Querverkehr-Assistent
warnt zusätzlich zur Rückfahrkamera 3 233 beim Rückwärtsfahren vor
querenden Fahrzeugen von links
oder rechts. Wenn Querverkehr
erkannt wird und die Rückfahrkamera
aktiviert ist, erscheint im Colour-Info-
Display ein Warndreieck mit einem
Richtungspfeil K, der die Richtung
des Querverkehrs anzeigt. Außer‐
dem ertönen aus den Lautsprechern
der betreffenden Seite
drei Pieptöne.
Die Radar-Abstandssensoren befin‐
den sich im hinteren Stoßfänger.
9 Warnung
Der Hinterer Querverkehr-Assis‐
tent ersetzt nicht den Blick des
Fahrers. Gegenstände, die sich
außerhalb des Erkennungsbe‐
reichs der Sensoren befinden, wie
z. B. unter dem Stoßfänger oder
unter dem Fahrzeug, werden nicht angezeigt.
Fußgänger, Kinder oder Tiere
werden nicht erkannt.
Schauen Sie beim Rückwärtsfah‐
ren nicht ausschließlich auf das
Info-Display und überprüfen Sie
die Umgebung hinter dem Fahr‐
zeug und um das Fahrzeug
herum, bevor Sie rückwärtsfah‐
ren.
Einschalten
Der Hinterer Querverkehr-Assistent
wird automatisch zusammen mit der
Rückfahrkamera aktiviert, wenn der
Rückwärtsgang eingelegt wird.

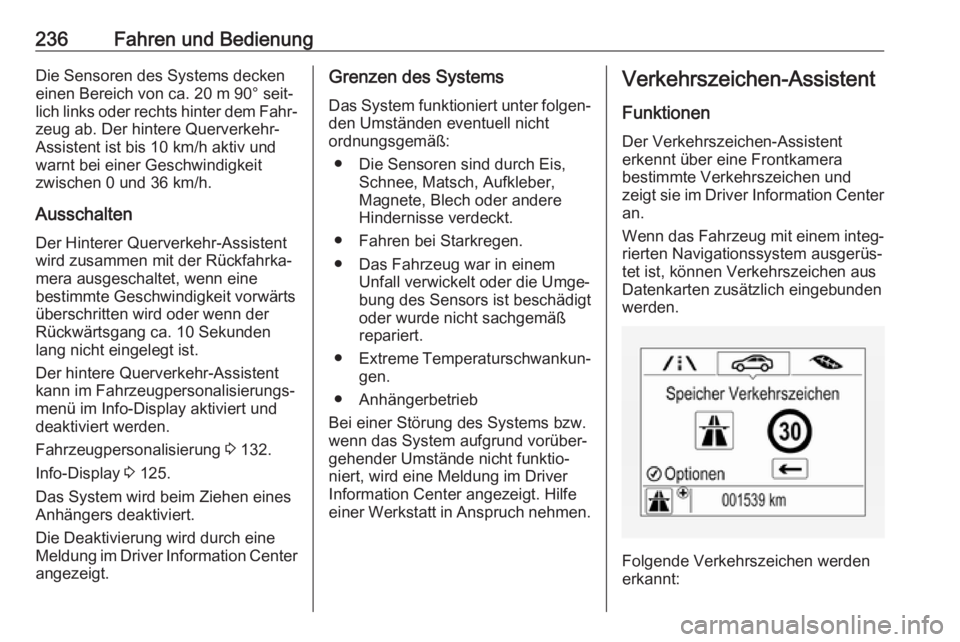

Erkennungsbereich

236Fahren und BedienungDie Sensoren des Systems decken
einen Bereich von ca. 20 m 90° seit‐
lich links oder rechts hinter dem Fahr‐ zeug ab. Der hintere Querverkehr-
Assistent ist bis 10 km/h aktiv und
warnt bei einer Geschwindigkeit
zwischen 0 und 36 km/h.
Ausschalten Der Hinterer Querverkehr-Assistent
wird zusammen mit der Rückfahrka‐
mera ausgeschaltet, wenn eine
bestimmte Geschwindigkeit vorwärts
überschritten wird oder wenn der
Rückwärtsgang ca. 10 Sekunden
lang nicht eingelegt ist.
Der hintere Querverkehr-Assistent
kann im Fahrzeugpersonalisierungs‐
menü im Info-Display aktiviert und
deaktiviert werden.
Fahrzeugpersonalisierung 3 132.
Info-Display 3 125.
Das System wird beim Ziehen eines
Anhängers deaktiviert.
Die Deaktivierung wird durch eine
Meldung im Driver Information Center angezeigt.Grenzen des Systems
Das System funktioniert unter folgen‐
den Umständen eventuell nicht
ordnungsgemäß:
● Die Sensoren sind durch Eis, Schnee, Matsch, Aufkleber,
Magnete, Blech oder andere
Hindernisse verdeckt.
● Fahren bei Starkregen.
● Das Fahrzeug war in einem Unfall verwickelt oder die Umge‐
bung des Sensors ist beschädigt
oder wurde nicht sachgemäß
repariert.
● Extreme Temperaturschwankun‐
gen.
● Anhängerbetrieb
Bei einer Störung des Systems bzw.
wenn das System aufgrund vorüber‐
gehender Umstände nicht funktio‐
niert, wird eine Meldung im Driver
Information Center angezeigt. Hilfe
einer Werkstatt in Anspruch nehmen.Verkehrszeichen-Assistent
Funktionen
Der Verkehrszeichen-Assistent
erkennt über eine Frontkamera
bestimmte Verkehrszeichen und
zeigt sie im Driver Information Center an.
Wenn das Fahrzeug mit einem integ‐
rierten Navigationssystem ausgerüs‐
tet ist, können Verkehrszeichen aus
Datenkarten zusätzlich eingebunden
werden.

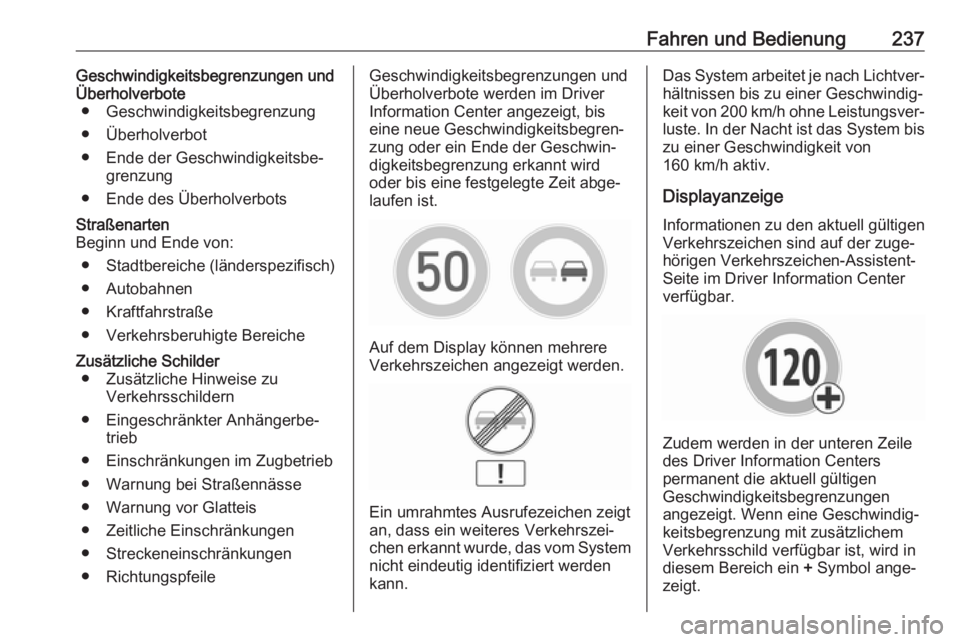

Folgende Verkehrszeichen werden
erkannt:

Fahren und Bedienung237Geschwindigkeitsbegrenzungen und
Überholverbote ● Geschwindigkeitsbegrenzung
● Überholverbot
● Ende der Geschwindigkeitsbe‐ grenzung
● Ende des ÜberholverbotsStraßenarten
Beginn und Ende von:
● Stadtbereiche (länderspezifisch)
● Autobahnen
● Kraftfahrstraße
● Verkehrsberuhigte BereicheZusätzliche Schilder ● Zusätzliche Hinweise zu Verkehrsschildern
● Eingeschränkter Anhängerbe‐ trieb
● Einschränkungen im Zugbetrieb ● Warnung bei Straßennässe
● Warnung vor Glatteis
● Zeitliche Einschränkungen
● Streckeneinschränkungen
● RichtungspfeileGeschwindigkeitsbegrenzungen und
Überholverbote werden im Driver
Information Center angezeigt, bis
eine neue Geschwindigkeitsbegren‐
zung oder ein Ende der Geschwin‐
digkeitsbegrenzung erkannt wird
oder bis eine festgelegte Zeit abge‐
laufen ist.
Auf dem Display können mehrere
Verkehrszeichen angezeigt werden.
Ein umrahmtes Ausrufezeichen zeigt
an, dass ein weiteres Verkehrszei‐
chen erkannt wurde, das vom System
nicht eindeutig identifiziert werden
kann.
Das System arbeitet je nach Lichtver‐
hältnissen bis zu einer Geschwindig‐
keit von 200 km/h ohne Leistungsver‐ luste. In der Nacht ist das System bis
zu einer Geschwindigkeit von
160 km/h aktiv.
Displayanzeige
Informationen zu den aktuell gültigen Verkehrszeichen sind auf der zuge‐
hörigen Verkehrszeichen-Assistent-
Seite im Driver Information Center
verfügbar.
Zudem werden in der unteren Zeile
des Driver Information Centers
permanent die aktuell gültigen
Geschwindigkeitsbegrenzungen
angezeigt. Wenn eine Geschwindig‐
keitsbegrenzung mit zusätzlichem
Verkehrsschild verfügbar ist, wird in
diesem Bereich ein + Symbol ange‐
zeigt.

238Fahren und Bedienung

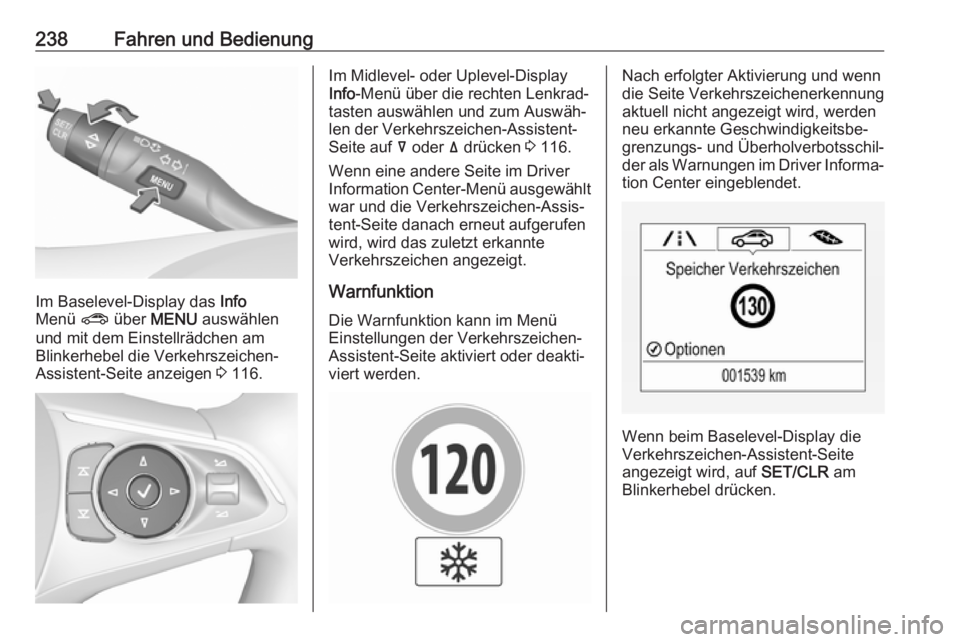

Im Baselevel-Display das Info
Menü ? über MENU auswählen
und mit dem Einstellrädchen am Blinkerhebel die Verkehrszeichen-
Assistent-Seite anzeigen 3 116.
Im Midlevel- oder Uplevel-Display
Info -Menü über die rechten Lenkrad‐
tasten auswählen und zum Auswäh‐
len der Verkehrszeichen-Assistent-
Seite auf å oder ä drücken 3 116.
Wenn eine andere Seite im Driver
Information Center-Menü ausgewählt
war und die Verkehrszeichen-Assis‐
tent-Seite danach erneut aufgerufen
wird, wird das zuletzt erkannte
Verkehrszeichen angezeigt.
Warnfunktion Die Warnfunktion kann im Menü
Einstellungen der Verkehrszeichen-
Assistent-Seite aktiviert oder deakti‐
viert werden.Nach erfolgter Aktivierung und wenn
die Seite Verkehrszeichenerkennung
aktuell nicht angezeigt wird, werden
neu erkannte Geschwindigkeitsbe‐
grenzungs- und Überholverbotsschil‐
der als Warnungen im Driver Informa‐ tion Center eingeblendet.
Wenn beim Baselevel-Display die
Verkehrszeichen-Assistent-Seite
angezeigt wird, auf SET/CLR am
Blinkerhebel drücken.
