OPEL INSIGNIA BREAK 2017.75 Betriebsanleitung (in German)

Fahrzeugwartung279Sonderausstattungen können die
Höchstgeschwindigkeit des Fahr‐
zeugs verringern.
Fahrwerte 3 312.
Reifen mit vorgeschriebener
Laufrichtung
Reifen mit vorgeschriebener Lauf‐
richtung müssen so montiert werden, dass sie sich in die richtige Richtung
drehen. Die richtige Laufrichtung ist
an einem Symbol (z. B. einem Pfeil)
an der Reifenflanke erkennbar.
Reifendruck Reifendruck mindestens alle
14 Tage und vor jeder größeren Fahrt
bei kalten Reifen kontrollieren. Reser‐ verad nicht vergessen. Dies gilt auch
bei Fahrzeugen mit Reifendruck-
Kontrollsystem.
Ventilkappe abschrauben.
Reifendruck 3 318.

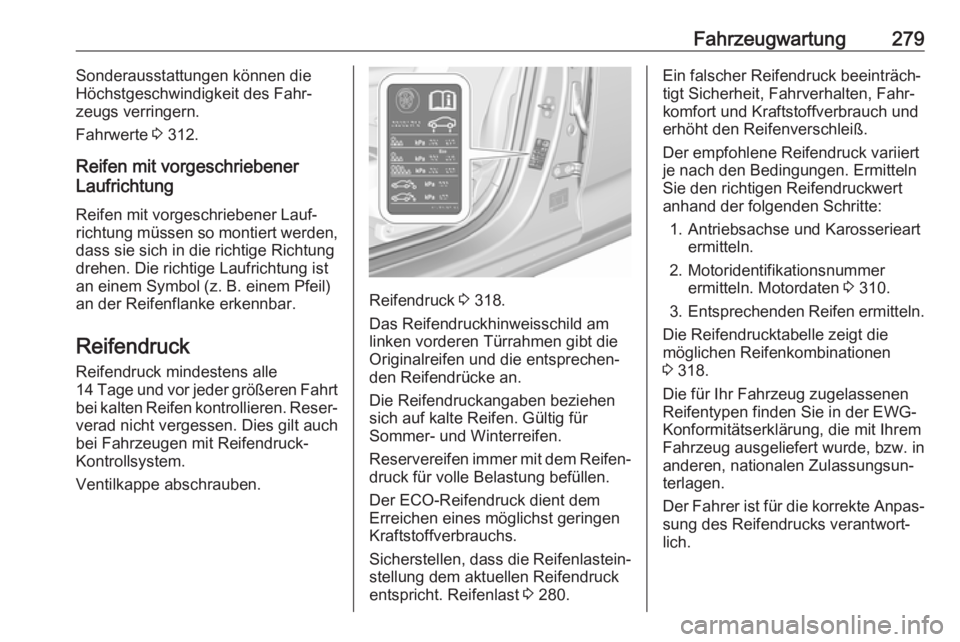

Das Reifendruckhinweisschild am
linken vorderen Türrahmen gibt die
Originalreifen und die entsprechen‐
den Reifendrücke an.
Die Reifendruckangaben beziehen
sich auf kalte Reifen. Gültig für
Sommer- und Winterreifen.
Reservereifen immer mit dem Reifen‐ druck für volle Belastung befüllen.
Der ECO-Reifendruck dient dem
Erreichen eines möglichst geringen
Kraftstoffverbrauchs.
Sicherstellen, dass die Reifenlastein‐
stellung dem aktuellen Reifendruck
entspricht. Reifenlast 3 280.
Ein falscher Reifendruck beeinträch‐
tigt Sicherheit, Fahrverhalten, Fahr‐
komfort und Kraftstoffverbrauch und
erhöht den Reifenverschleiß.
Der empfohlene Reifendruck variiert
je nach den Bedingungen. Ermitteln
Sie den richtigen Reifendruckwert
anhand der folgenden Schritte:
1. Antriebsachse und Karosserieart ermitteln.
2. Motoridentifikationsnummer ermitteln. Motordaten 3 310.
3. Entsprechenden Reifen ermitteln.
Die Reifendrucktabelle zeigt die
möglichen Reifenkombinationen
3 318.
Die für Ihr Fahrzeug zugelassenen
Reifentypen finden Sie in der EWG-
Konformitätserklärung, die mit Ihrem
Fahrzeug ausgeliefert wurde, bzw. in
anderen, nationalen Zulassungsun‐
terlagen.
Der Fahrer ist für die korrekte Anpas‐ sung des Reifendrucks verantwort‐
lich.

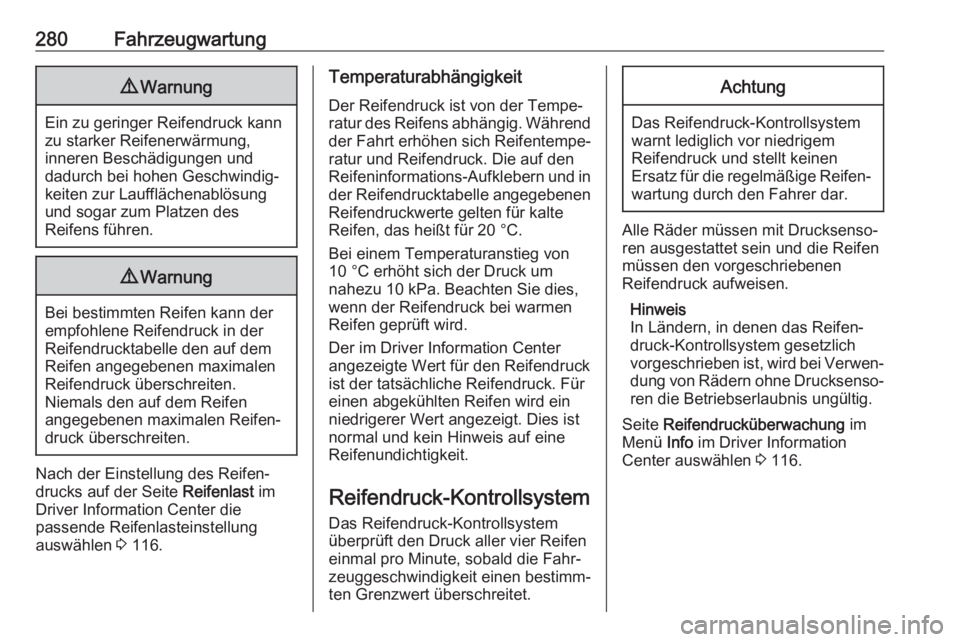

280Fahrzeugwartung9Warnung
Ein zu geringer Reifendruck kann
zu starker Reifenerwärmung,
inneren Beschädigungen und
dadurch bei hohen Geschwindig‐
keiten zur Laufflächenablösung
und sogar zum Platzen des
Reifens führen.
9 Warnung
Bei bestimmten Reifen kann der
empfohlene Reifendruck in der
Reifendrucktabelle den auf dem
Reifen angegebenen maximalen
Reifendruck überschreiten.
Niemals den auf dem Reifen
angegebenen maximalen Reifen‐
druck überschreiten.
Nach der Einstellung des Reifen‐
drucks auf der Seite Reifenlast im
Driver Information Center die
passende Reifenlasteinstellung
auswählen 3 116.
Temperaturabhängigkeit
Der Reifendruck ist von der Tempe‐
ratur des Reifens abhängig. Während
der Fahrt erhöhen sich Reifentempe‐
ratur und Reifendruck. Die auf den
Reifeninformations-Aufklebern und in der Reifendrucktabelle angegebenen
Reifendruckwerte gelten für kalte
Reifen, das heißt für 20 °C.
Bei einem Temperaturanstieg von
10 °C erhöht sich der Druck um
nahezu 10 kPa. Beachten Sie dies,
wenn der Reifendruck bei warmen Reifen geprüft wird.
Der im Driver Information Center
angezeigte Wert für den Reifendruck
ist der tatsächliche Reifendruck. Für
einen abgekühlten Reifen wird ein
niedrigerer Wert angezeigt. Dies ist
normal und kein Hinweis auf eine
Reifenundichtigkeit.
Reifendruck-Kontrollsystem
Das Reifendruck-Kontrollsystem
überprüft den Druck aller vier Reifen
einmal pro Minute, sobald die Fahr‐
zeuggeschwindigkeit einen bestimm‐
ten Grenzwert überschreitet.Achtung
Das Reifendruck-Kontrollsystem
warnt lediglich vor niedrigem
Reifendruck und stellt keinen
Ersatz für die regelmäßige Reifen‐ wartung durch den Fahrer dar.
Alle Räder müssen mit Drucksenso‐
ren ausgestattet sein und die Reifen
müssen den vorgeschriebenen
Reifendruck aufweisen.
Hinweis
In Ländern, in denen das Reifen‐
druck-Kontrollsystem gesetzlich
vorgeschrieben ist, wird bei Verwen‐ dung von Rädern ohne Drucksenso‐
ren die Betriebserlaubnis ungültig.
Seite Reifendrucküberwachung im
Menü Info im Driver Information
Center auswählen 3 116.

Fahrzeugwartung281

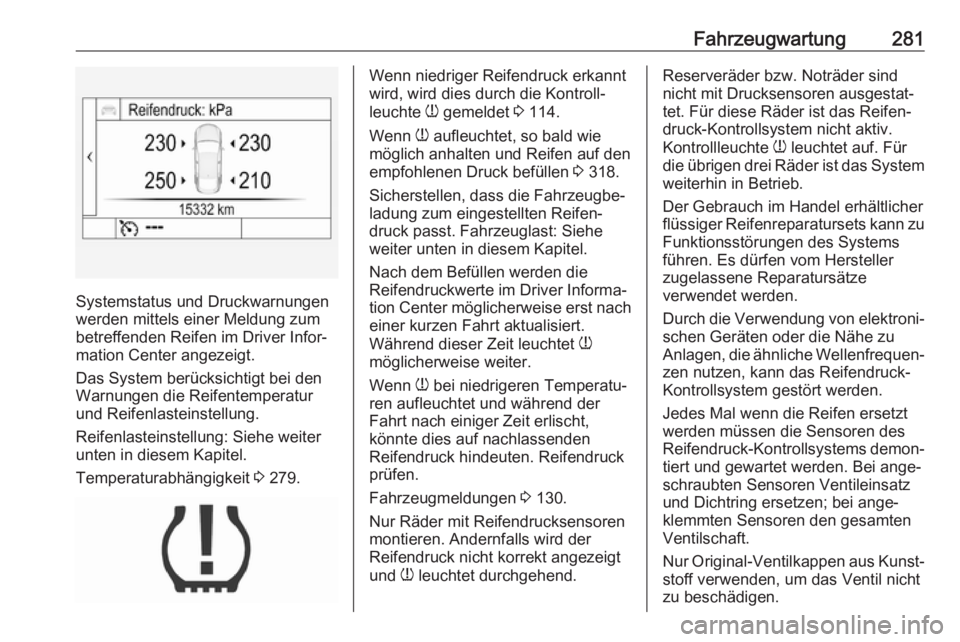

Systemstatus und Druckwarnungen
werden mittels einer Meldung zum
betreffenden Reifen im Driver Infor‐
mation Center angezeigt.
Das System berücksichtigt bei den
Warnungen die Reifentemperatur
und Reifenlasteinstellung.
Reifenlasteinstellung: Siehe weiter
unten in diesem Kapitel.
Temperaturabhängigkeit 3 279.
Wenn niedriger Reifendruck erkannt
wird, wird dies durch die Kontroll‐
leuchte w gemeldet 3 114.
Wenn w aufleuchtet, so bald wie
möglich anhalten und Reifen auf den
empfohlenen Druck befüllen 3 318.
Sicherstellen, dass die Fahrzeugbe‐
ladung zum eingestellten Reifen‐
druck passt. Fahrzeuglast: Siehe
weiter unten in diesem Kapitel.
Nach dem Befüllen werden die
Reifendruckwerte im Driver Informa‐
tion Center möglicherweise erst nach
einer kurzen Fahrt aktualisiert.
Während dieser Zeit leuchtet w
möglicherweise weiter.
Wenn w bei niedrigeren Temperatu‐
ren aufleuchtet und während der
Fahrt nach einiger Zeit erlischt,
könnte dies auf nachlassenden
Reifendruck hindeuten. Reifendruck
prüfen.
Fahrzeugmeldungen 3 130.
Nur Räder mit Reifendrucksensoren
montieren. Andernfalls wird der
Reifendruck nicht korrekt angezeigt
und w leuchtet durchgehend.Reserveräder bzw. Noträder sind
nicht mit Drucksensoren ausgestat‐
tet. Für diese Räder ist das Reifen‐
druck-Kontrollsystem nicht aktiv.
Kontrollleuchte w leuchtet auf. Für
die übrigen drei Räder ist das System weiterhin in Betrieb.
Der Gebrauch im Handel erhältlicher
flüssiger Reifenreparatursets kann zu
Funktionsstörungen des Systems
führen. Es dürfen vom Hersteller
zugelassene Reparatursätze
verwendet werden.
Durch die Verwendung von elektroni‐ schen Geräten oder die Nähe zu
Anlagen, die ähnliche Wellenfrequen‐
zen nutzen, kann das Reifendruck-
Kontrollsystem gestört werden.
Jedes Mal wenn die Reifen ersetzt
werden müssen die Sensoren des
Reifendruck-Kontrollsystems demon‐
tiert und gewartet werden. Bei ange‐
schraubten Sensoren Ventileinsatz
und Dichtring ersetzen; bei ange‐
klemmten Sensoren den gesamten
Ventilschaft.
Nur Original-Ventilkappen aus Kunst‐
stoff verwenden, um das Ventil nicht
zu beschädigen.

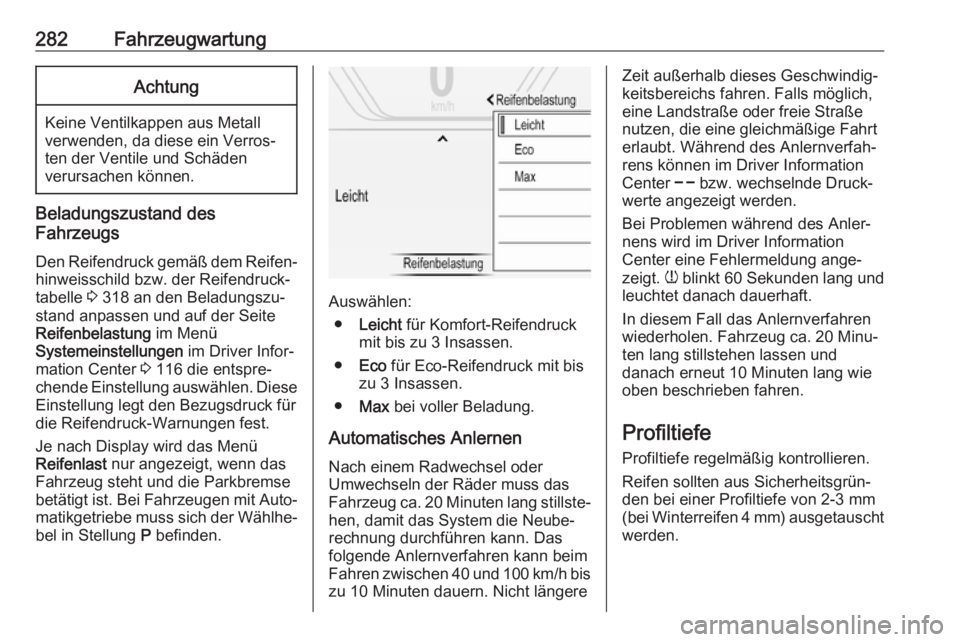

282FahrzeugwartungAchtung
Keine Ventilkappen aus Metall
verwenden, da diese ein Verros‐
ten der Ventile und Schäden
verursachen können.
Beladungszustand des
Fahrzeugs
Den Reifendruck gemäß dem Reifen‐
hinweisschild bzw. der Reifendruck‐
tabelle 3 318 an den Beladungszu‐
stand anpassen und auf der Seite
Reifenbelastung im Menü
Systemeinstellungen im Driver Infor‐
mation Center 3 116 die entspre‐
chende Einstellung auswählen. Diese
Einstellung legt den Bezugsdruck für
die Reifendruck-Warnungen fest.
Je nach Display wird das Menü
Reifenlast nur angezeigt, wenn das
Fahrzeug steht und die Parkbremse
betätigt ist. Bei Fahrzeugen mit Auto‐ matikgetriebe muss sich der Wählhe‐bel in Stellung P befinden.
Auswählen:
● Leicht für Komfort-Reifendruck
mit bis zu 3 Insassen.
● Eco für Eco-Reifendruck mit bis
zu 3 Insassen.
● Max bei voller Beladung.
Automatisches Anlernen Nach einem Radwechsel oder
Umwechseln der Räder muss das
Fahrzeug ca. 20 Minuten lang stillste‐
hen, damit das System die Neube‐
rechnung durchführen kann. Das
folgende Anlernverfahren kann beim
Fahren zwischen 40 und 100 km/h bis zu 10 Minuten dauern. Nicht längere
Zeit außerhalb dieses Geschwindig‐
keitsbereichs fahren. Falls möglich,
eine Landstraße oder freie Straße
nutzen, die eine gleichmäßige Fahrt
erlaubt. Während des Anlernverfah‐
rens können im Driver Information
Center $ bzw. wechselnde Druck‐
werte angezeigt werden.
Bei Problemen während des Anler‐
nens wird im Driver Information
Center eine Fehlermeldung ange‐
zeigt. w blinkt 60 Sekunden lang und
leuchtet danach dauerhaft.
In diesem Fall das Anlernverfahren
wiederholen. Fahrzeug ca. 20 Minu‐
ten lang stillstehen lassen und
danach erneut 10 Minuten lang wie
oben beschrieben fahren.
Profiltiefe Profiltiefe regelmäßig kontrollieren.
Reifen sollten aus Sicherheitsgrün‐
den bei einer Profiltiefe von 2-3 mm
(bei Winterreifen 4 mm) ausgetauscht
werden.

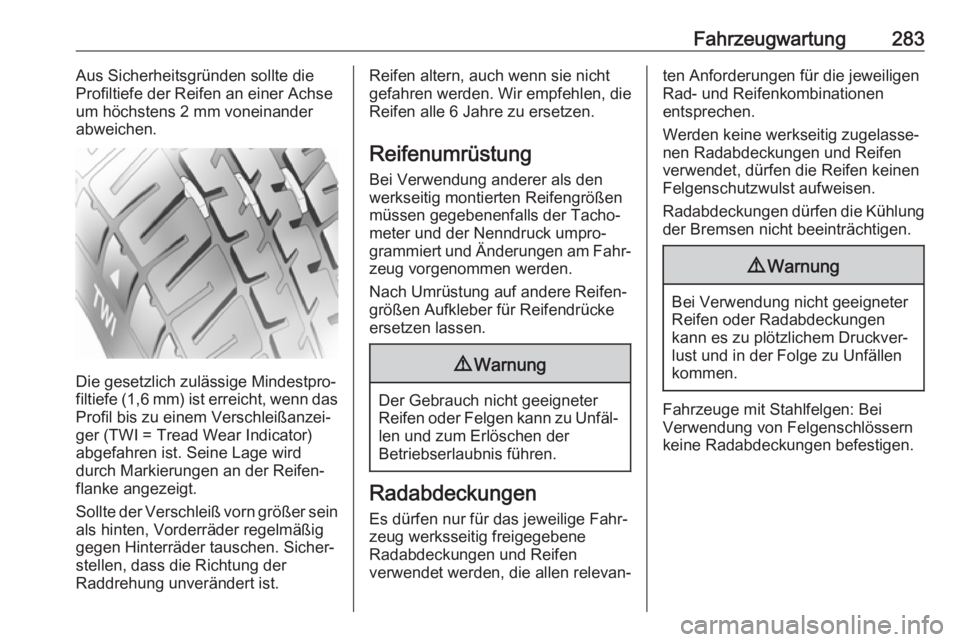

Fahrzeugwartung283Aus Sicherheitsgründen sollte die
Profiltiefe der Reifen an einer Achse
um höchstens 2 mm voneinander
abweichen.
Die gesetzlich zulässige Mindestpro‐
filtiefe (1,6 mm) ist erreicht, wenn das Profil bis zu einem Verschleißanzei‐
ger (TWI = Tread Wear Indicator)
abgefahren ist. Seine Lage wird
durch Markierungen an der Reifen‐
flanke angezeigt.
Sollte der Verschleiß vorn größer sein als hinten, Vorderräder regelmäßig
gegen Hinterräder tauschen. Sicher‐
stellen, dass die Richtung der
Raddrehung unverändert ist.
Reifen altern, auch wenn sie nicht
gefahren werden. Wir empfehlen, die
Reifen alle 6 Jahre zu ersetzen.
Reifenumrüstung Bei Verwendung anderer als den
werkseitig montierten Reifengrößen
müssen gegebenenfalls der Tacho‐
meter und der Nenndruck umpro‐
grammiert und Änderungen am Fahr‐
zeug vorgenommen werden.
Nach Umrüstung auf andere Reifen‐
größen Aufkleber für Reifendrücke
ersetzen lassen.9 Warnung
Der Gebrauch nicht geeigneter
Reifen oder Felgen kann zu Unfäl‐ len und zum Erlöschen der
Betriebserlaubnis führen.
Radabdeckungen
Es dürfen nur für das jeweilige Fahr‐
zeug werksseitig freigegebene
Radabdeckungen und Reifen
verwendet werden, die allen relevan‐
ten Anforderungen für die jeweiligen
Rad- und Reifenkombinationen
entsprechen.
Werden keine werkseitig zugelasse‐
nen Radabdeckungen und Reifen
verwendet, dürfen die Reifen keinen
Felgenschutzwulst aufweisen.
Radabdeckungen dürfen die Kühlung
der Bremsen nicht beeinträchtigen.9 Warnung
Bei Verwendung nicht geeigneter
Reifen oder Radabdeckungen
kann es zu plötzlichem Druckver‐
lust und in der Folge zu Unfällen
kommen.
Fahrzeuge mit Stahlfelgen: Bei
Verwendung von Felgenschlössern
keine Radabdeckungen befestigen.

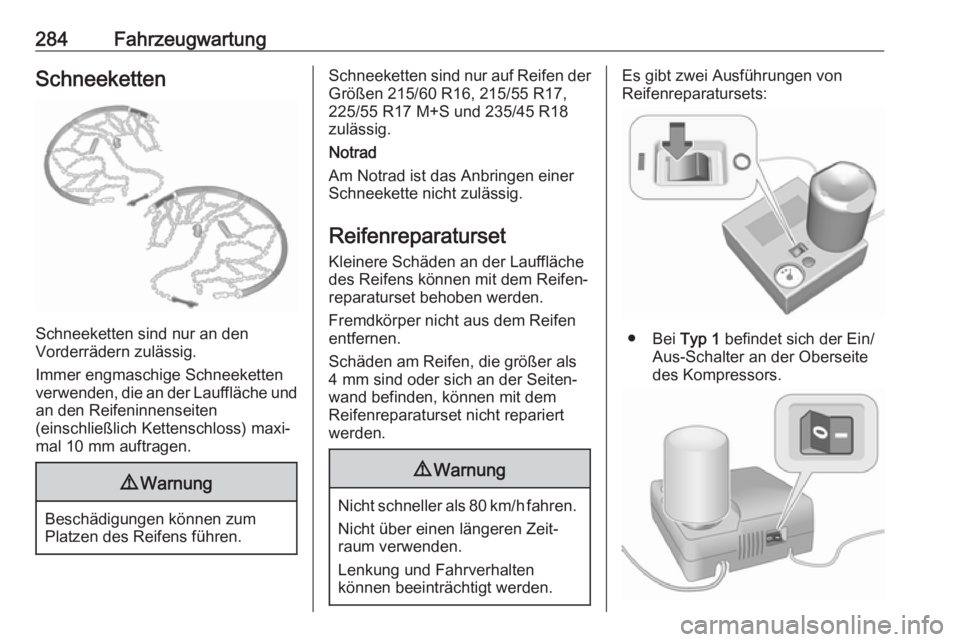

284FahrzeugwartungSchneeketten
Schneeketten sind nur an den
Vorderrädern zulässig.
Immer engmaschige Schneeketten
verwenden, die an der Lauffläche und
an den Reifeninnenseiten
(einschließlich Kettenschloss) maxi‐
mal 10 mm auftragen.
9 Warnung
Beschädigungen können zum
Platzen des Reifens führen.
Schneeketten sind nur auf Reifen der Größen 215/60 R16, 215/55 R17,
225/55 R17 M+S und 235/45 R18
zulässig.
Notrad
Am Notrad ist das Anbringen einer
Schneekette nicht zulässig.
Reifenreparaturset Kleinere Schäden an der Lauffläche
des Reifens können mit dem Reifen‐
reparaturset behoben werden.
Fremdkörper nicht aus dem Reifen entfernen.
Schäden am Reifen, die größer als 4 mm sind oder sich an der Seiten‐
wand befinden, können mit dem
Reifenreparaturset nicht repariert
werden.9 Warnung
Nicht schneller als 80 km/h fahren.
Nicht über einen längeren Zeit‐
raum verwenden.
Lenkung und Fahrverhalten
können beeinträchtigt werden.
Es gibt zwei Ausführungen von
Reifenreparatursets:
● Bei Typ 1 befindet sich der Ein/
Aus-Schalter an der Oberseite
des Kompressors.

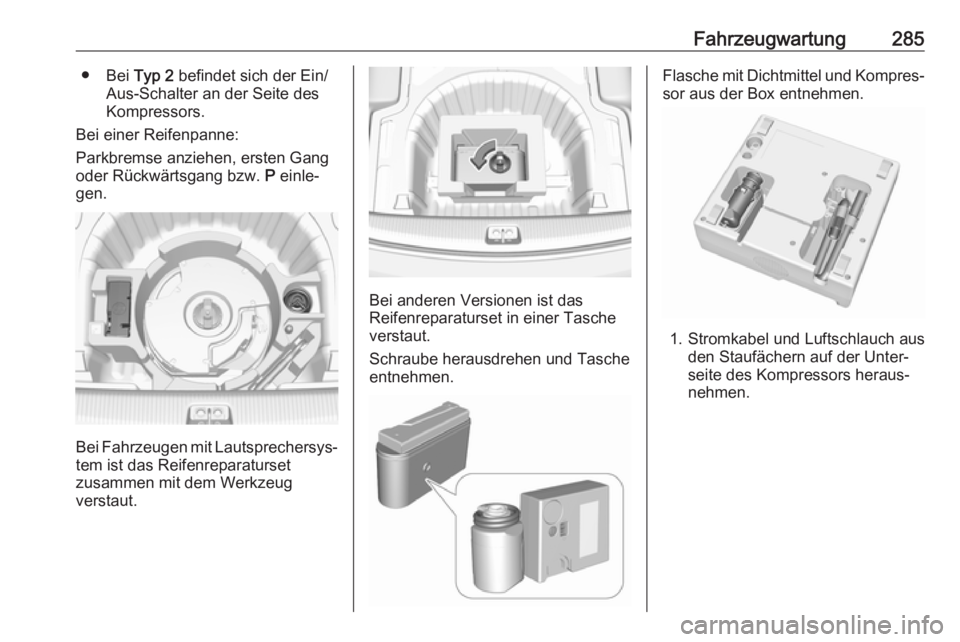

Fahrzeugwartung285● Bei Typ 2 befindet sich der Ein/
Aus-Schalter an der Seite des
Kompressors.
Bei einer Reifenpanne:
Parkbremse anziehen, ersten Gang
oder Rückwärtsgang bzw. P einle‐
gen.
Bei Fahrzeugen mit Lautsprechersys‐ tem ist das Reifenreparaturset
zusammen mit dem Werkzeug
verstaut.
Bei anderen Versionen ist das
Reifenreparaturset in einer Tasche
verstaut.
Schraube herausdrehen und Tasche
entnehmen.
Flasche mit Dichtmittel und Kompres‐
sor aus der Box entnehmen.
1. Stromkabel und Luftschlauch aus den Staufächern auf der Unter‐
seite des Kompressors heraus‐
nehmen.

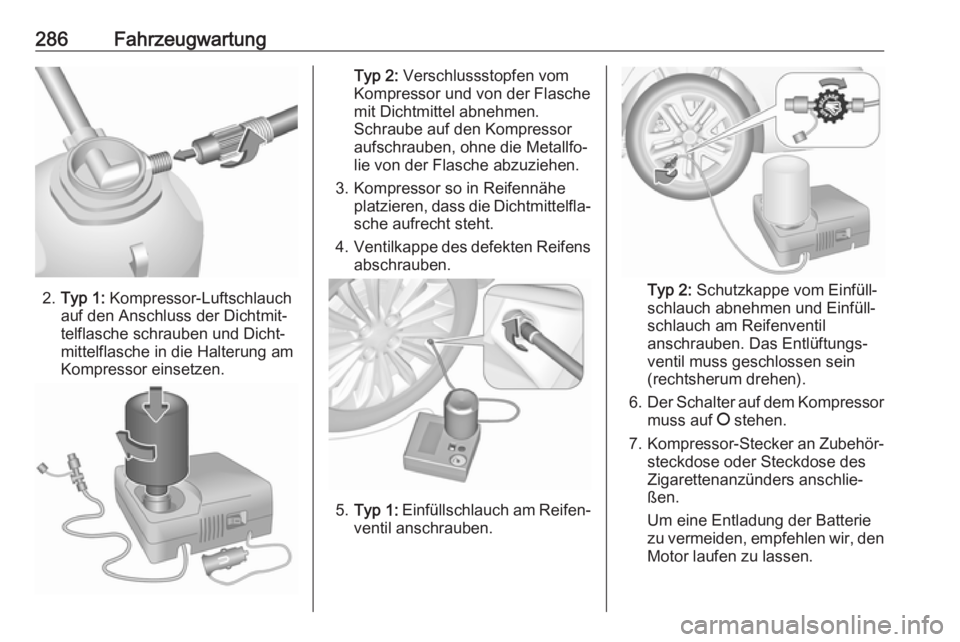

286Fahrzeugwartung
2.Typ 1: Kompressor-Luftschlauch
auf den Anschluss der Dichtmit‐
telflasche schrauben und Dicht‐
mittelflasche in die Halterung am
Kompressor einsetzen.
Typ 2: Verschlussstopfen vom
Kompressor und von der Flasche
mit Dichtmittel abnehmen.
Schraube auf den Kompressor
aufschrauben, ohne die Metallfo‐
lie von der Flasche abzuziehen.
3. Kompressor so in Reifennähe platzieren, dass die Dichtmittelfla‐
sche aufrecht steht.
4. Ventilkappe des defekten Reifens
abschrauben.
5. Typ 1: Einfüllschlauch am Reifen‐
ventil anschrauben.
Typ 2: Schutzkappe vom Einfüll‐
schlauch abnehmen und Einfüll‐
schlauch am Reifenventil anschrauben. Das Entlüftungs‐
ventil muss geschlossen sein
(rechtsherum drehen).
6. Der Schalter auf dem Kompressor
muss auf J stehen.
7. Kompressor-Stecker an Zubehör‐
steckdose oder Steckdose des
Zigarettenanzünders anschlie‐
ßen.
Um eine Entladung der Batterie
zu vermeiden, empfehlen wir, den Motor laufen zu lassen.

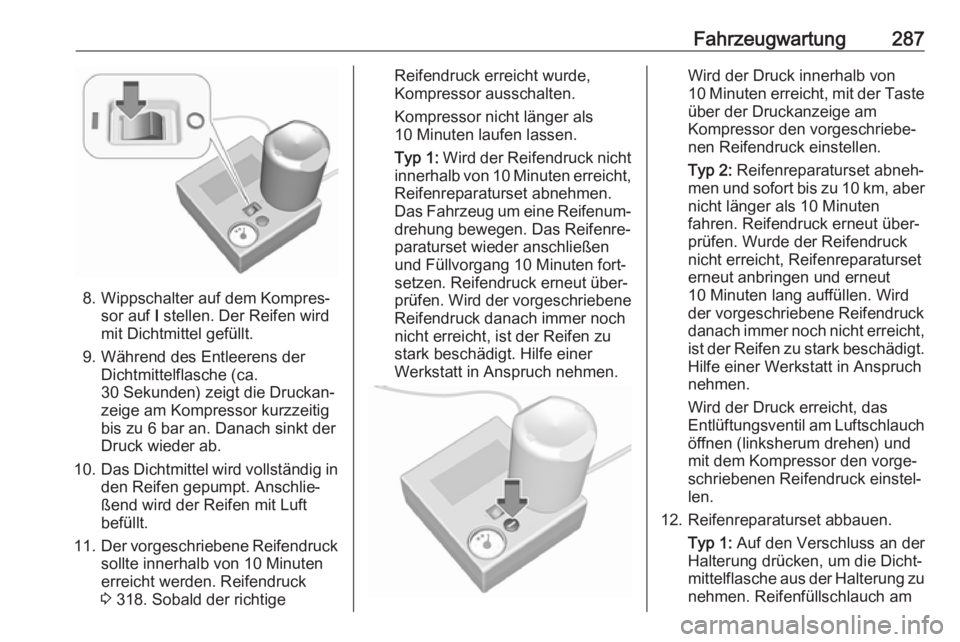

Fahrzeugwartung287
8. Wippschalter auf dem Kompres‐sor auf I stellen. Der Reifen wird
mit Dichtmittel gefüllt.
9. Während des Entleerens der Dichtmittelflasche (ca.
30 Sekunden) zeigt die Druckan‐ zeige am Kompressor kurzzeitig
bis zu 6 bar an. Danach sinkt der
Druck wieder ab.
10. Das Dichtmittel wird vollständig in
den Reifen gepumpt. Anschlie‐
ßend wird der Reifen mit Luft
befüllt.
11. Der vorgeschriebene Reifendruck
sollte innerhalb von 10 Minuten
erreicht werden. Reifendruck
3 318. Sobald der richtige
Reifendruck erreicht wurde,
Kompressor ausschalten.
Kompressor nicht länger als
10 Minuten laufen lassen.
Typ 1: Wird der Reifendruck nicht
innerhalb von 10 Minuten erreicht,
Reifenreparaturset abnehmen.
Das Fahrzeug um eine Reifenum‐ drehung bewegen. Das Reifenre‐
paraturset wieder anschließen
und Füllvorgang 10 Minuten fort‐
setzen. Reifendruck erneut über‐
prüfen. Wird der vorgeschriebene Reifendruck danach immer nochnicht erreicht, ist der Reifen zu
stark beschädigt. Hilfe einer
Werkstatt in Anspruch nehmen.Wird der Druck innerhalb von
10 Minuten erreicht, mit der Taste
über der Druckanzeige am
Kompressor den vorgeschriebe‐
nen Reifendruck einstellen.
Typ 2: Reifenreparaturset abneh‐
men und sofort bis zu 10 km, aber nicht länger als 10 Minuten
fahren. Reifendruck erneut über‐ prüfen. Wurde der Reifendruck
nicht erreicht, Reifenreparaturset
erneut anbringen und erneut
10 Minuten lang auffüllen. Wird
der vorgeschriebene Reifendruck
danach immer noch nicht erreicht,
ist der Reifen zu stark beschädigt. Hilfe einer Werkstatt in Anspruch
nehmen.
Wird der Druck erreicht, das
Entlüftungsventil am Luftschlauch öffnen (linksherum drehen) und
mit dem Kompressor den vorge‐
schriebenen Reifendruck einstel‐
len.
12. Reifenreparaturset abbauen. Typ 1: Auf den Verschluss an der
Halterung drücken, um die Dicht‐ mittelflasche aus der Halterung zu
nehmen. Reifenfüllschlauch am

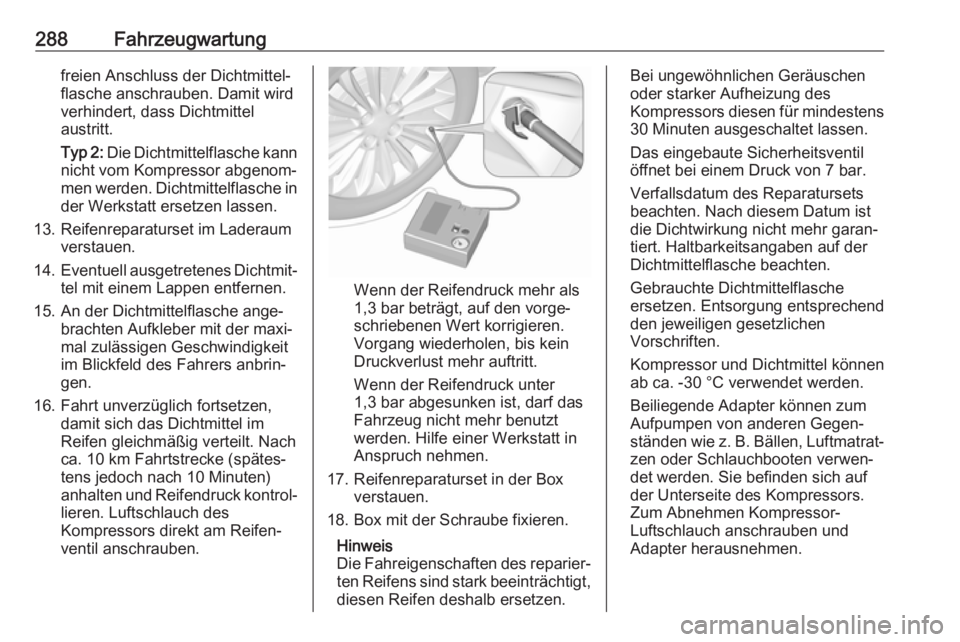

288Fahrzeugwartungfreien Anschluss der Dichtmittel‐flasche anschrauben. Damit wird
verhindert, dass Dichtmittel
austritt.
Typ 2: Die Dichtmittelflasche kann
nicht vom Kompressor abgenom‐
men werden. Dichtmittelflasche in
der Werkstatt ersetzen lassen.
13. Reifenreparaturset im Laderaum verstauen.
14. Eventuell ausgetretenes Dichtmit‐
tel mit einem Lappen entfernen.
15. An der Dichtmittelflasche ange‐ brachten Aufkleber mit der maxi‐
mal zulässigen Geschwindigkeit
im Blickfeld des Fahrers anbrin‐
gen.
16. Fahrt unverzüglich fortsetzen, damit sich das Dichtmittel im
Reifen gleichmäßig verteilt. Nach
ca. 10 km Fahrtstrecke (spätes‐
tens jedoch nach 10 Minuten)
anhalten und Reifendruck kontrol‐
lieren. Luftschlauch des
Kompressors direkt am Reifen‐
ventil anschrauben.
Wenn der Reifendruck mehr als
1,3 bar beträgt, auf den vorge‐
schriebenen Wert korrigieren.
Vorgang wiederholen, bis kein
Druckverlust mehr auftritt.
Wenn der Reifendruck unter
1,3 bar abgesunken ist, darf das
Fahrzeug nicht mehr benutzt
werden. Hilfe einer Werkstatt in
Anspruch nehmen.
17. Reifenreparaturset in der Box verstauen.
18. Box mit der Schraube fixieren.
Hinweis
Die Fahreigenschaften des reparier‐ ten Reifens sind stark beeinträchtigt,
diesen Reifen deshalb ersetzen.
Bei ungewöhnlichen Geräuschen
oder starker Aufheizung des
Kompressors diesen für mindestens 30 Minuten ausgeschaltet lassen.
Das eingebaute Sicherheitsventil
öffnet bei einem Druck von 7 bar.
Verfallsdatum des Reparatursets
beachten. Nach diesem Datum ist
die Dichtwirkung nicht mehr garan‐
tiert. Haltbarkeitsangaben auf der
Dichtmittelflasche beachten.
Gebrauchte Dichtmittelflasche
ersetzen. Entsorgung entsprechend
den jeweiligen gesetzlichen
Vorschriften.
Kompressor und Dichtmittel können
ab ca. -30 °C verwendet werden.
Beiliegende Adapter können zum
Aufpumpen von anderen Gegen‐
ständen wie z. B. Bällen, Luftmatrat‐
zen oder Schlauchbooten verwen‐
det werden. Sie befinden sich auf
der Unterseite des Kompressors.
Zum Abnehmen Kompressor-
Luftschlauch anschrauben und
Adapter herausnehmen.
