OPEL INSIGNIA BREAK 2017.75 Betriebsanleitung (in German)

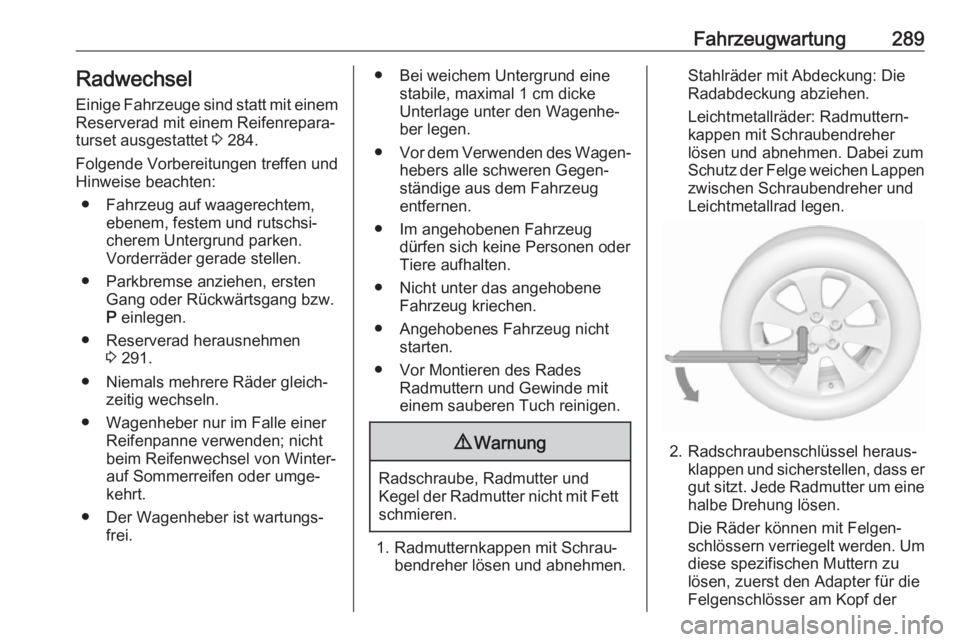

Fahrzeugwartung289RadwechselEinige Fahrzeuge sind statt mit einem
Reserverad mit einem Reifenrepara‐
turset ausgestattet 3 284.
Folgende Vorbereitungen treffen und Hinweise beachten:
● Fahrzeug auf waagerechtem, ebenem, festem und rutschsi‐
cherem Untergrund parken.
Vorderräder gerade stellen.
● Parkbremse anziehen, ersten Gang oder Rückwärtsgang bzw.
P einlegen.
● Reserverad herausnehmen 3 291.
● Niemals mehrere Räder gleich‐ zeitig wechseln.
● Wagenheber nur im Falle einer Reifenpanne verwenden; nicht
beim Reifenwechsel von Winter- auf Sommerreifen oder umge‐
kehrt.
● Der Wagenheber ist wartungs‐ frei.● Bei weichem Untergrund einestabile, maximal 1 cm dicke
Unterlage unter den Wagenhe‐
ber legen.
● Vor dem Verwenden des Wagen‐
hebers alle schweren Gegen‐
ständige aus dem Fahrzeug
entfernen.
● Im angehobenen Fahrzeug dürfen sich keine Personen oder
Tiere aufhalten.
● Nicht unter das angehobene Fahrzeug kriechen.
● Angehobenes Fahrzeug nicht starten.
● Vor Montieren des Rades Radmuttern und Gewinde mit
einem sauberen Tuch reinigen.9 Warnung
Radschraube, Radmutter und
Kegel der Radmutter nicht mit Fett schmieren.
1. Radmutternkappen mit Schrau‐ bendreher lösen und abnehmen.
Stahlräder mit Abdeckung: Die
Radabdeckung abziehen.
Leichtmetallräder: Radmuttern‐
kappen mit Schraubendreher
lösen und abnehmen. Dabei zum
Schutz der Felge weichen Lappen zwischen Schraubendreher und
Leichtmetallrad legen.
2. Radschraubenschlüssel heraus‐ klappen und sicherstellen, dass er
gut sitzt. Jede Radmutter um eine
halbe Drehung lösen.
Die Räder können mit Felgen‐
schlössern verriegelt werden. Um diese spezifischen Muttern zu
lösen, zuerst den Adapter für die
Felgenschlösser am Kopf der

290FahrzeugwartungMutter befestigen und erst dann
den Radschraubenschlüssel
ansetzen. Der Adapter befindet
sich im Handschuhfach.

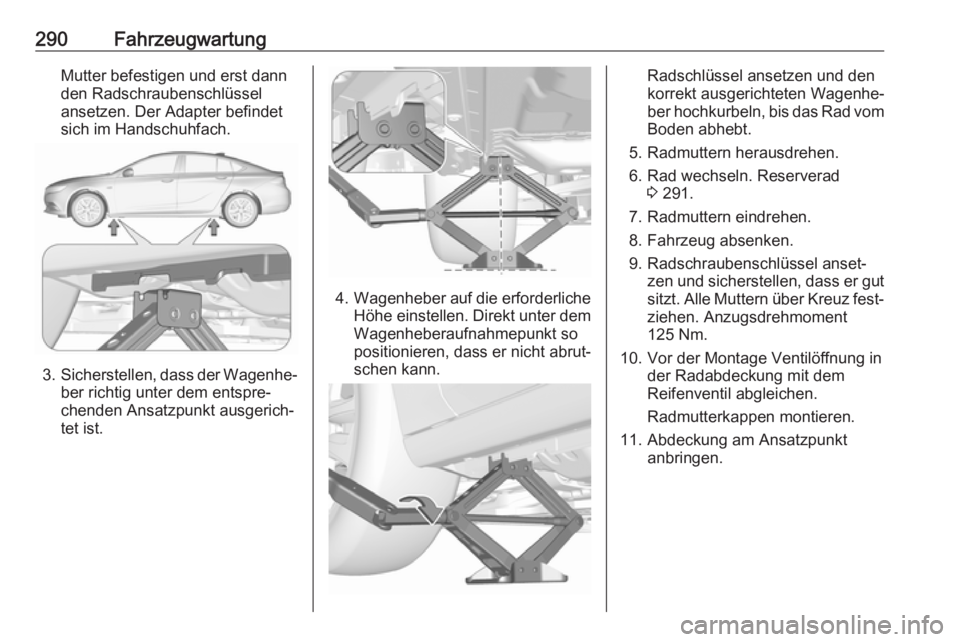

3. Sicherstellen, dass der Wagenhe‐
ber richtig unter dem entspre‐
chenden Ansatzpunkt ausgerich‐
tet ist.
4. Wagenheber auf die erforderliche
Höhe einstellen. Direkt unter dem
Wagenheberaufnahmepunkt so
positionieren, dass er nicht abrut‐
schen kann.
Radschlüssel ansetzen und den
korrekt ausgerichteten Wagenhe‐
ber hochkurbeln, bis das Rad vom
Boden abhebt.
5. Radmuttern herausdrehen.
6. Rad wechseln. Reserverad 3 291.
7. Radmuttern eindrehen.
8. Fahrzeug absenken.
9. Radschraubenschlüssel anset‐ zen und sicherstellen, dass er gutsitzt. Alle Muttern über Kreuz fest‐ziehen. Anzugsdrehmoment
125 Nm.
10. Vor der Montage Ventilöffnung in der Radabdeckung mit dem
Reifenventil abgleichen.
Radmutterkappen montieren.
11. Abdeckung am Ansatzpunkt anbringen.

Fahrzeugwartung29112. Das ersetzte Rad 3 291, das
Wagenwerkzeug 3 277 und den
Adapter für die Felgenschlösser
3 75 sicher verstauen.
13. Reifendruck des montierten Reifens und auch das Anzugsmo‐ment der Radmuttern so bald wie
möglich überprüfen.
Den defekten Reifen möglichst bald
ersetzen oder reparieren lassen.

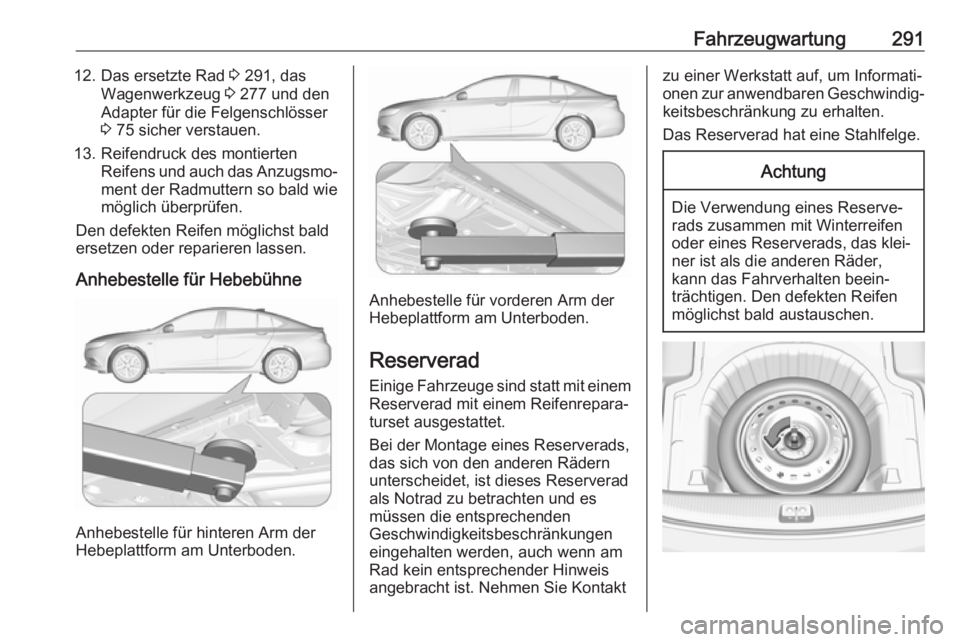

Anhebestelle für Hebebühne
Anhebestelle für hinteren Arm der
Hebeplattform am Unterboden.
Anhebestelle für vorderen Arm der
Hebeplattform am Unterboden.
Reserverad
Einige Fahrzeuge sind statt mit einem Reserverad mit einem Reifenrepara‐
turset ausgestattet.
Bei der Montage eines Reserverads,
das sich von den anderen Rädern
unterscheidet, ist dieses Reserverad
als Notrad zu betrachten und es
müssen die entsprechenden
Geschwindigkeitsbeschränkungen eingehalten werden, auch wenn amRad kein entsprechender Hinweis
angebracht ist. Nehmen Sie Kontakt
zu einer Werkstatt auf, um Informati‐
onen zur anwendbaren Geschwindig‐
keitsbeschränkung zu erhalten.
Das Reserverad hat eine Stahlfelge.Achtung
Die Verwendung eines Reserve‐
rads zusammen mit Winterreifen
oder eines Reserverads, das klei‐
ner ist als die anderen Räder,
kann das Fahrverhalten beein‐
trächtigen. Den defekten Reifen
möglichst bald austauschen.

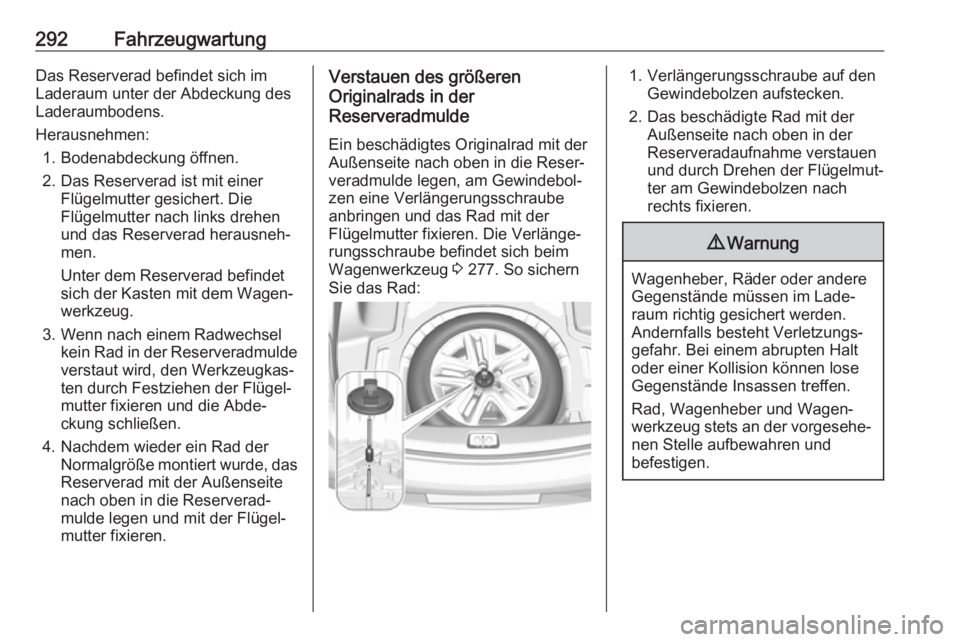

292FahrzeugwartungDas Reserverad befindet sich im
Laderaum unter der Abdeckung des
Laderaumbodens.
Herausnehmen: 1. Bodenabdeckung öffnen.
2. Das Reserverad ist mit einer Flügelmutter gesichert. Die
Flügelmutter nach links drehen
und das Reserverad herausneh‐
men.
Unter dem Reserverad befindet
sich der Kasten mit dem Wagen‐
werkzeug.
3. Wenn nach einem Radwechsel kein Rad in der Reserveradmulde
verstaut wird, den Werkzeugkas‐
ten durch Festziehen der Flügel‐
mutter fixieren und die Abde‐
ckung schließen.
4. Nachdem wieder ein Rad der Normalgröße montiert wurde, das
Reserverad mit der Außenseite
nach oben in die Reserverad‐
mulde legen und mit der Flügel‐
mutter fixieren.Verstauen des größeren
Originalrads in der
Reserveradmulde
Ein beschädigtes Originalrad mit der
Außenseite nach oben in die Reser‐
veradmulde legen, am Gewindebol‐
zen eine Verlängerungsschraube
anbringen und das Rad mit der
Flügelmutter fixieren. Die Verlänge‐
rungsschraube befindet sich beim
Wagenwerkzeug 3 277. So sichern
Sie das Rad:1. Verlängerungsschraube auf den Gewindebolzen aufstecken.
2. Das beschädigte Rad mit der Außenseite nach oben in der
Reserveradaufnahme verstauen
und durch Drehen der Flügelmut‐
ter am Gewindebolzen nach rechts fixieren.9 Warnung
Wagenheber, Räder oder andere
Gegenstände müssen im Lade‐
raum richtig gesichert werden.
Andernfalls besteht Verletzungs‐
gefahr. Bei einem abrupten Halt
oder einer Kollision können lose
Gegenstände Insassen treffen.
Rad, Wagenheber und Wagen‐
werkzeug stets an der vorgesehe‐ nen Stelle aufbewahren und
befestigen.

Fahrzeugwartung293NotradAchtung
Die Verwendung eines Reserve‐
rads zusammen mit Winterreifen
oder eines Reserverads, das klei‐
ner ist als die anderen Räder,
kann das Fahrverhalten beein‐
trächtigen. Den defekten Reifen
möglichst bald austauschen.
Nur ein Notrad montieren. Nicht
schneller als 80 km/h fahren. Kurven langsam fahren. Kein Dauereinsatz.
Hat das Fahrzeug beim Abschleppen
eines anderen Fahrzeugs eine
Reifenpanne am Hinterrad, das
Notrad vorne anbringen und das voll‐ wertige Rad hinten.
Schneeketten 3 284.
Reserverad mit vorgeschriebener
Laufrichtung
Reifen mit vorgeschriebener Lauf‐
richtung so montieren, dass sie in
Fahrtrichtung abrollen. Die Laufrich‐
tung ist an einem Symbol (z. B. Pfeil) an der Reifenflanke erkennbar.
Bei entgegen der Laufrichtung
montierten Rädern gilt:
● Das Fahrverhalten kann beein‐ trächtigt sein. Einen defekten
Reifen umgehend ersetzen oder
instand setzen lassen und wieder anstelle des Reserverads
montieren.
● Bei Nässe und Schnee beson‐ ders vorsichtig fahren.Starthilfe
Motor nicht mit Schnelllader anlas‐sen.
Bei entladener Fahrzeugbatterie
kann der Motor mit Starthilfekabeln
und der Fahrzeugbatterie eines ande‐ ren Fahrzeugs gestartet werden.9 Warnung
Das Anlassen mit Starthilfekabeln
muss mit äußerster Vorsicht
geschehen. Jede Abweichung von der folgenden Anleitung kann zu
Verletzungen oder Beschädigun‐
gen durch Explosion der Batterien und zu Beschädigung der elektri‐
schen Anlagen an beiden Fahr‐
zeugen führen.
9 Warnung
Berührung der Batterie mit Augen,
Haut, Textilien und lackierten
Oberflächen vermeiden. Die
Batterie enthält Schwefelsäure,

294Fahrzeugwartungdie bei direkter Berührung Verlet‐
zungen und Sachschäden
verursachen kann.
● Keine Funken oder offenen Flammen in der Nähe der Fahr‐zeugbatterie.
● Eine entladene Fahrzeugbatterie
kann bereits bei einer Tempera‐
tur von 0 °C einfrieren. Die einge‐
frorene Batterie vor dem Anklem‐ men der Starthilfekabel auftauen.
● Beim Umgang mit der Batterie Augenschutz und Schutzklei‐
dung tragen.
● Starthilfebatterie gleicher Span‐ nung (12 Volt) verwenden. Ihre
Kapazität (Ah) darf nicht wesent‐ lich unter der der entladenen
Fahrzeugbatterie liegen.
● Starthilfekabel mit isolierten Polklemmen und einem Quer‐
schnitt von mindestens 16 mm 2
(bei Dieselmotoren 25 mm 2
)
verwenden.
● Entladene Fahrzeugbatterie nicht vom Bordnetz trennen.
● Unnötige Stromverbraucherabschalten.
● Während des gesamten Vorgangs nicht über die Fahr‐
zeugbatterie beugen.
● Die Polklemmen des einen Kabels dürfen die des anderen
Kabels nicht berühren.
● Die Fahrzeuge dürfen sich während der Starthilfe nicht
berühren.
● Parkbremse anziehen, Getriebe in Leerlaufstellung, Automatikge‐triebe in P.

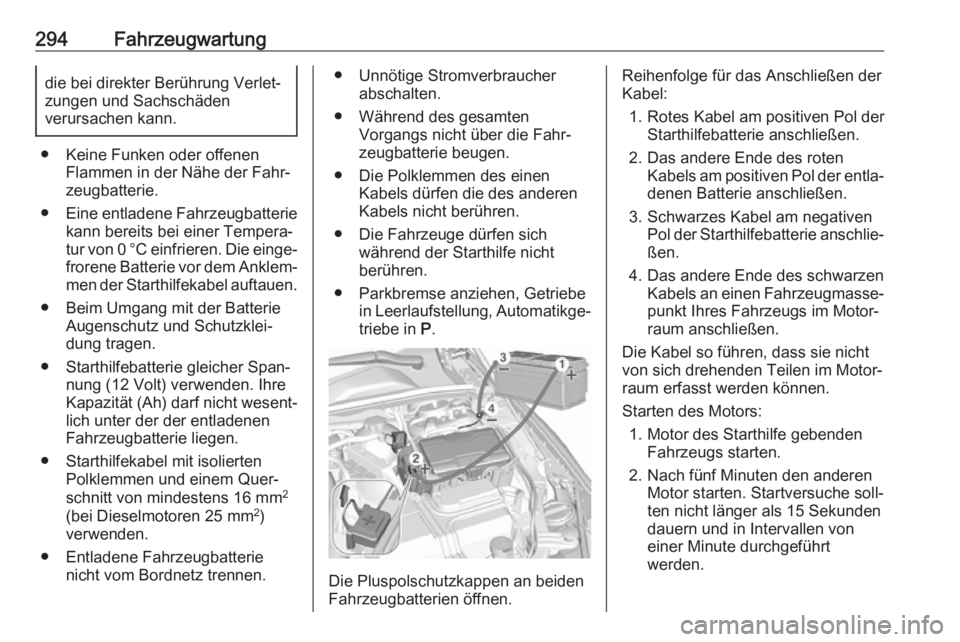

Die Pluspolschutzkappen an beiden
Fahrzeugbatterien öffnen.
Reihenfolge für das Anschließen der
Kabel:
1. Rotes Kabel am positiven Pol der Starthilfebatterie anschließen.
2. Das andere Ende des roten Kabels am positiven Pol der entla‐
denen Batterie anschließen.
3. Schwarzes Kabel am negativen Pol der Starthilfebatterie anschlie‐ßen.
4. Das andere Ende des schwarzen Kabels an einen Fahrzeugmasse‐
punkt Ihres Fahrzeugs im Motor‐
raum anschließen.
Die Kabel so führen, dass sie nicht
von sich drehenden Teilen im Motor‐
raum erfasst werden können.
Starten des Motors: 1. Motor des Starthilfe gebenden Fahrzeugs starten.
2. Nach fünf Minuten den anderen Motor starten. Startversuche soll‐
ten nicht länger als 15 Sekunden
dauern und in Intervallen von
einer Minute durchgeführt
werden.

Fahrzeugwartung2953.Beide Motoren mit angeschlosse‐
nen Kabeln ca. drei Minuten im
Leerlauf laufen lassen.
4. Elektrische Verbraucher (z. B. Scheinwerfer, heizbare Heck‐
scheibe) am Starthilfe erhalten‐
den Fahrzeug einschalten.
5. Das Abnehmen der Kabel muss genau in umgekehrter Reihen‐

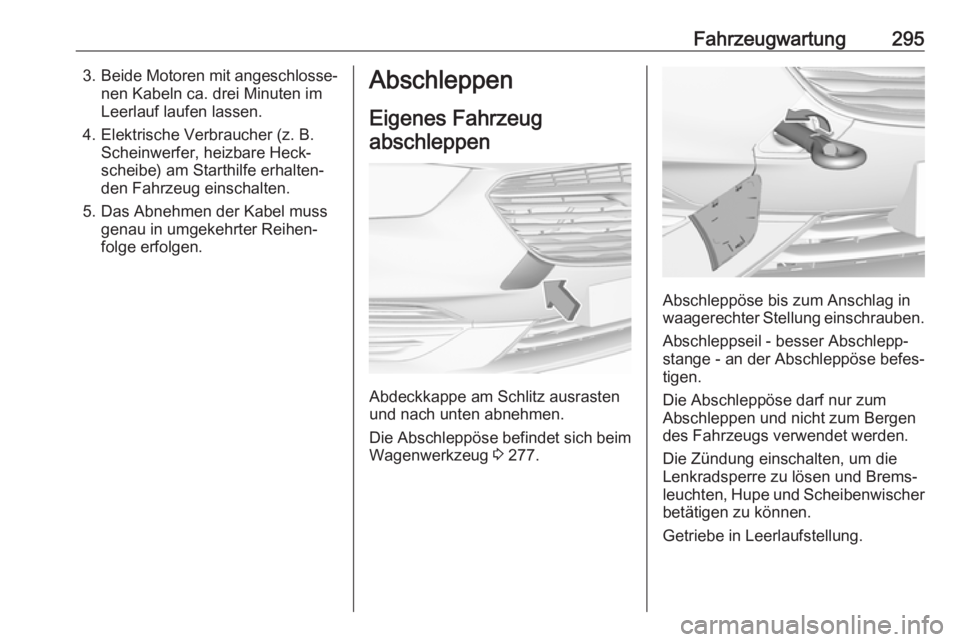

folge erfolgen.Abschleppen
Eigenes Fahrzeug abschleppen
Abdeckkappe am Schlitz ausrasten
und nach unten abnehmen.
Die Abschleppöse befindet sich beim Wagenwerkzeug 3 277.

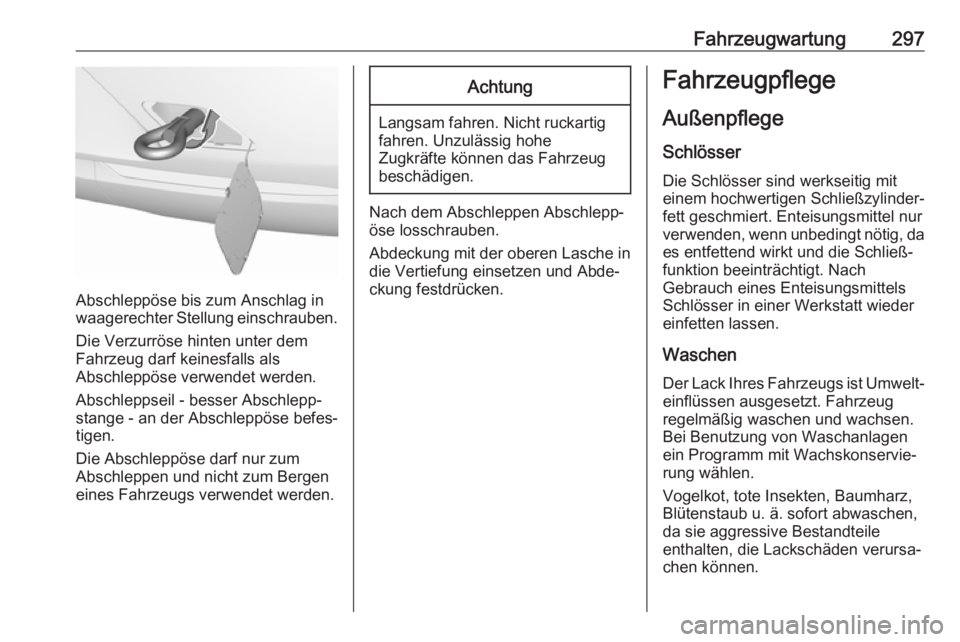

Abschleppöse bis zum Anschlag in
waagerechter Stellung einschrauben.
Abschleppseil - besser Abschlepp‐
stange - an der Abschleppöse befes‐
tigen.
Die Abschleppöse darf nur zum
Abschleppen und nicht zum Bergen
des Fahrzeugs verwendet werden.
Die Zündung einschalten, um die
Lenkradsperre zu lösen und Brems‐
leuchten, Hupe und Scheibenwischer betätigen zu können.
Getriebe in Leerlaufstellung.

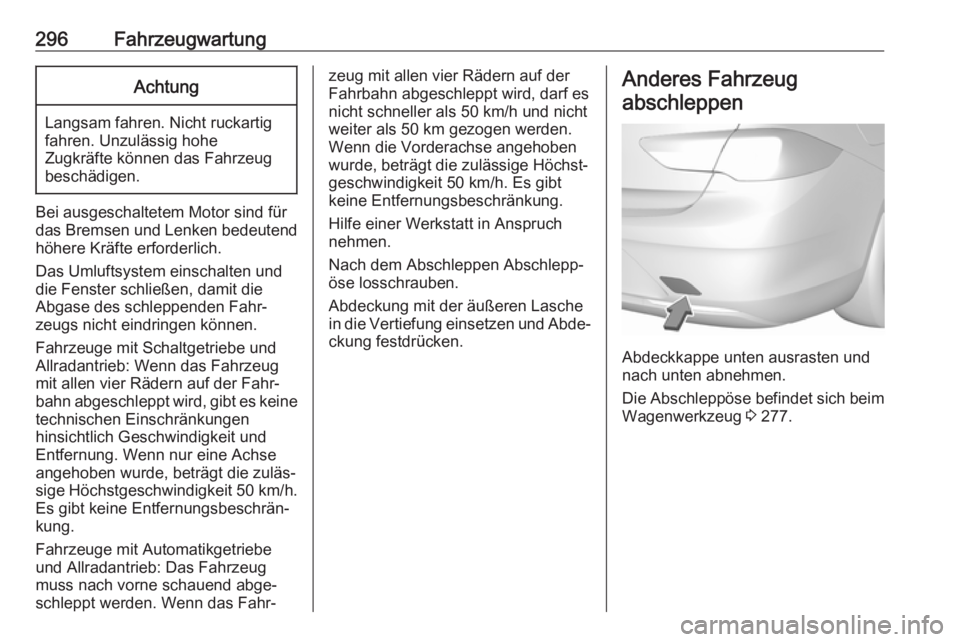

296FahrzeugwartungAchtung
Langsam fahren. Nicht ruckartig
fahren. Unzulässig hohe
Zugkräfte können das Fahrzeug beschädigen.
Bei ausgeschaltetem Motor sind für
das Bremsen und Lenken bedeutend
höhere Kräfte erforderlich.
Das Umluftsystem einschalten und
die Fenster schließen, damit die
Abgase des schleppenden Fahr‐
zeugs nicht eindringen können.
Fahrzeuge mit Schaltgetriebe und
Allradantrieb: Wenn das Fahrzeug
mit allen vier Rädern auf der Fahr‐
bahn abgeschleppt wird, gibt es keine technischen Einschränkungen
hinsichtlich Geschwindigkeit und
Entfernung. Wenn nur eine Achse
angehoben wurde, beträgt die zuläs‐
sige Höchstgeschwindigkeit 50 km/h.
Es gibt keine Entfernungsbeschrän‐
kung.
Fahrzeuge mit Automatikgetriebe
und Allradantrieb: Das Fahrzeug
muss nach vorne schauend abge‐
schleppt werden. Wenn das Fahr‐
zeug mit allen vier Rädern auf der
Fahrbahn abgeschleppt wird, darf es
nicht schneller als 50 km/h und nicht
weiter als 50 km gezogen werden.
Wenn die Vorderachse angehoben
wurde, beträgt die zulässige Höchst‐
geschwindigkeit 50 km/h. Es gibt
keine Entfernungsbeschränkung.
Hilfe einer Werkstatt in Anspruch
nehmen.
Nach dem Abschleppen Abschlepp‐
öse losschrauben.
Abdeckung mit der äußeren Lasche
in die Vertiefung einsetzen und Abde‐ ckung festdrücken.Anderes Fahrzeug
abschleppen
Abdeckkappe unten ausrasten und
nach unten abnehmen.
Die Abschleppöse befindet sich beim Wagenwerkzeug 3 277.

Fahrzeugwartung297
Abschleppöse bis zum Anschlag in
waagerechter Stellung einschrauben.
Die Verzurröse hinten unter dem
Fahrzeug darf keinesfalls als
Abschleppöse verwendet werden.
Abschleppseil - besser Abschlepp‐
stange - an der Abschleppöse befes‐
tigen.
Die Abschleppöse darf nur zum
Abschleppen und nicht zum Bergen
eines Fahrzeugs verwendet werden.
Achtung
Langsam fahren. Nicht ruckartig
fahren. Unzulässig hohe
Zugkräfte können das Fahrzeug beschädigen.
Nach dem Abschleppen Abschlepp‐
öse losschrauben.
Abdeckung mit der oberen Lasche in
die Vertiefung einsetzen und Abde‐
ckung festdrücken.
Fahrzeugpflege
Außenpflege
Schlösser Die Schlösser sind werkseitig mit
einem hochwertigen Schließzylinder‐
fett geschmiert. Enteisungsmittel nur
verwenden, wenn unbedingt nötig, da
es entfettend wirkt und die Schließ‐
funktion beeinträchtigt. Nach
Gebrauch eines Enteisungsmittels
Schlösser in einer Werkstatt wieder
einfetten lassen.
Waschen
Der Lack Ihres Fahrzeugs ist Umwelt‐ einflüssen ausgesetzt. Fahrzeug
regelmäßig waschen und wachsen.
Bei Benutzung von Waschanlagen ein Programm mit Wachskonservie‐
rung wählen.
Vogelkot, tote Insekten, Baumharz, Blütenstaub u. ä. sofort abwaschen,
da sie aggressive Bestandteile
enthalten, die Lackschäden verursa‐
chen können.

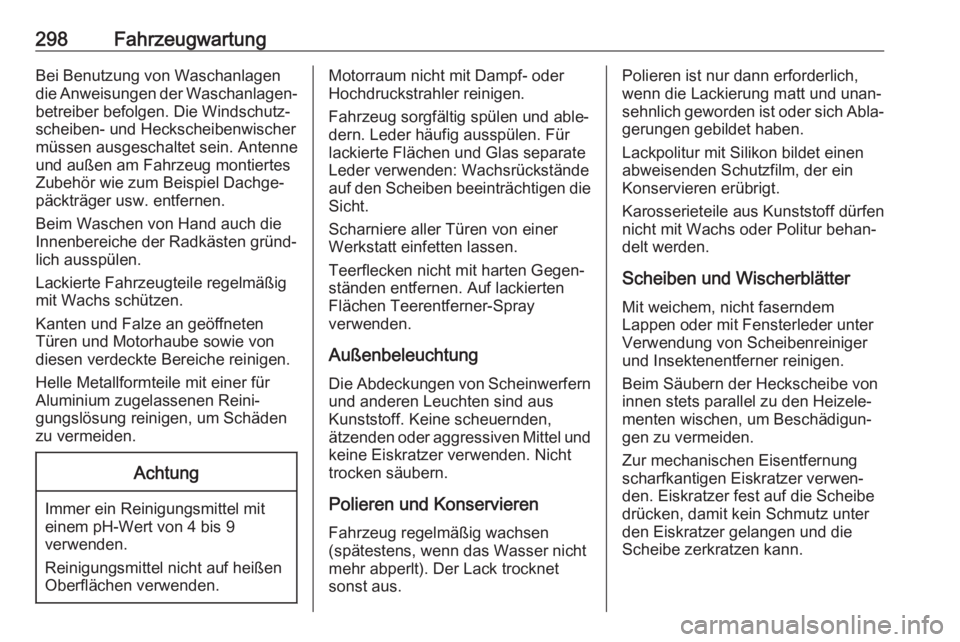

298FahrzeugwartungBei Benutzung von Waschanlagendie Anweisungen der Waschanlagen‐
betreiber befolgen. Die Windschutz‐
scheiben- und Heckscheibenwischer
müssen ausgeschaltet sein. Antenne
und außen am Fahrzeug montiertes
Zubehör wie zum Beispiel Dachge‐
päckträger usw. entfernen.
Beim Waschen von Hand auch die
Innenbereiche der Radkästen gründ‐
lich ausspülen.
Lackierte Fahrzeugteile regelmäßig mit Wachs schützen.
Kanten und Falze an geöffneten
Türen und Motorhaube sowie von
diesen verdeckte Bereiche reinigen.
Helle Metallformteile mit einer für
Aluminium zugelassenen Reini‐
gungslösung reinigen, um Schäden
zu vermeiden.Achtung
Immer ein Reinigungsmittel mit
einem pH-Wert von 4 bis 9
verwenden.
Reinigungsmittel nicht auf heißen
Oberflächen verwenden.
Motorraum nicht mit Dampf- oder
Hochdruckstrahler reinigen.
Fahrzeug sorgfältig spülen und able‐
dern. Leder häufig ausspülen. Für
lackierte Flächen und Glas separate Leder verwenden: Wachsrückständeauf den Scheiben beeinträchtigen die Sicht.
Scharniere aller Türen von einer
Werkstatt einfetten lassen.
Teerflecken nicht mit harten Gegen‐
ständen entfernen. Auf lackierten
Flächen Teerentferner-Spray
verwenden.
Außenbeleuchtung
Die Abdeckungen von Scheinwerfern und anderen Leuchten sind aus
Kunststoff. Keine scheuernden,
ätzenden oder aggressiven Mittel und
keine Eiskratzer verwenden. Nicht
trocken säubern.
Polieren und KonservierenFahrzeug regelmäßig wachsen
(spätestens, wenn das Wasser nicht
mehr abperlt). Der Lack trocknet
sonst aus.Polieren ist nur dann erforderlich,
wenn die Lackierung matt und unan‐
sehnlich geworden ist oder sich Abla‐
gerungen gebildet haben.
Lackpolitur mit Silikon bildet einen
abweisenden Schutzfilm, der ein
Konservieren erübrigt.
Karosserieteile aus Kunststoff dürfen
nicht mit Wachs oder Politur behan‐
delt werden.
Scheiben und Wischerblätter
Mit weichem, nicht faserndem
Lappen oder mit Fensterleder unter
Verwendung von Scheibenreiniger
und Insektenentferner reinigen.
Beim Säubern der Heckscheibe von
innen stets parallel zu den Heizele‐
menten wischen, um Beschädigun‐
gen zu vermeiden.
Zur mechanischen Eisentfernung
scharfkantigen Eiskratzer verwen‐
den. Eiskratzer fest auf die Scheibe drücken, damit kein Schmutz unter
den Eiskratzer gelangen und die
Scheibe zerkratzen kann.
