OPEL INSIGNIA BREAK 2017.75 Gebruikershandleiding (in Dutch)

Verzorging van de auto289Voorzichtig
Langzaam wegrijden. Schok‐
kende bewegingen vermijden.
Buitensporige trekkrachten
kunnen de auto beschadigen.
Na het slepen verwijdert u het sleep‐ oog.
Steek de kap met de bovenste flens
in de uitsparing en druk de kap vast.
Verzorging van uiterlijk
Verzorging exterieur Sloten
De sloten zijn af fabriek gesmeerd
met een hoogwaardig slotcilindervet.
Ontdooimiddelen alleen in dringende gevallen gebruiken, omdat ze ontvet‐
tend werken en de werking van de
sloten belemmeren. Na gebruik van
ontdooimiddelen, de sloten door een
werkplaats opnieuw laten smeren.
Wassen
Het lakwerk van de auto staat bloot
aan invloeden van buitenaf. De auto
daarom regelmatig wassen en met
was conserveren. Bij het bezoek aan
wasstraten, een programma met een
wasbehandeling selecteren.
Vogeluitwerpselen, dode insecten, boomhars en stuifmeel e.d. onmid‐
dellijk verwijderen. Hierin zitten
agressieve bestanddelen bevatten
die lakschade kunnen veroorzaken.Bij een bezoek aan een wasstraat, de aanwijzingen van de exploitant opvol‐
gen. De voorruitwisser en achterruit‐ wisser moeten worden uitgescha‐
keld. Antenne en accessoires op de
buitenkant van de auto zoals een
dakdragersysteem verwijderen.
Bij handmatig wassen erop letten dat
ook de binnenkant van de wielkasten grondig schoongespoten wordt.
Breng regelmatig was op het lakwerk
van de auto aan.
Randen en naden van geopende
portieren, achterklep en motorkap en
de gebieden die erdoor bedekt
worden reinigen.
Reinig de glanzende metalen sierlijs‐
ten met een voor aluminium
geschikte reinigingsoplossing om
schade te voorkomen.Voorzichtig
Gebruik altijd een reinigingsmid‐
del met een pH-waarde van
vier tot negen.
Gebruik reinigingsmiddelen niet
op warme oppervlakken.

290Verzorging van de autoReinig de motorruimte niet met een
stoomcleaner of hogedrukreiniger.
Daarna de auto grondig afspoelen en afzemen. Zeemlap vaak uitspoelen.
Voor de carrosserie en de ruiten
verschillende zeemlappen gebruiken: wasresten op de ruiten belemmeren
het zicht.
Laat de scharnieren van alle portieren
smeren door een werkplaats.
Teervlekken niet met harde voorwer‐
pen verwijderen. Op gelakte opper‐
vlakken een spray voor het verwijde‐
ren van teervlekken gebruiken.
Rijverlichting De glazen van de koplampen en de
andere lampen zijn gemaakt van
kunststof. Geen schurende, bijtende
of agressieve middelen of ijskrabbers
gebruiken en ze niet droog reinigen.
Polijsten en in de was zetten
Zet de auto regelmatig in de was
(uiterlijk wanneer het water geen druppeltjes meer vormt) Anders zal
het lakwerk uitdrogen.Polijsten is alleen nodig als de laklaag mat geworden is of aanslag vertoont.
Autopolish met siliconen vormt een
vuilwerende laag, waardoor in de was
zetten overbodig is.
Kunststof carrosseriedelen mogen niet met autowas of polijstmiddelen
worden behandeld.
Ruiten en ruitenwisserbladen
Een zachte, pluisvrije doek of een
zeemleer en een ruitenreiniger en
insectenverwijderaar gebruiken.
Wrijf bij het reinigen van de achterruit van de binnenkant altijd parallel aan
het verwarmingselement om schade
te voorkomen.
Om handmatig ijs te verwijderen, een ijskrabber met een scherpe rand
gebruiken. IJskrabber stevig tegen de ruit drukken, zodat er geen vuil onder
de krabber kan komen en er geen
krassen op de ruit worden gemaakt.
Wisserbladen die strepen trekken,
met een zachte doek en een ruiten‐
reiniger reinigen.Verwijder achtergebleven vuil van
wisserbladen die strepen op de ruit
veroorzaken, met een zachte doek en ruitenreiniger. Zorg dat u ook achter‐
gebleven was, insecten en dergelijke
van de ruit verwijdert.
IJs, verontreiniging en continu vegen
op droge ruiten beschadigen of
vernietigen zelfs de wisserbladen.
Zonnedak
Voor het reinigen nooit oplos- of
schuurmiddelen, brandstoffen,
agressieve middelen (bijv. lakreini‐
gers, acetonhoudende oplossingen
enz.), zuurhoudende of sterk alka‐
lische middelen dan wel schuurspon‐
zen gebruiken. Behandel het zonne‐ dak niet met was of schuurmiddel.
Velgen en banden
Niet schoonmaken met hogedrukrei‐
nigers.
Velgen met een pH-neutrale velgen‐
reiniger reinigen.
Velgen zijn gelakt en kunnen met
dezelfde middelen worden behandeld als de carrosserie.

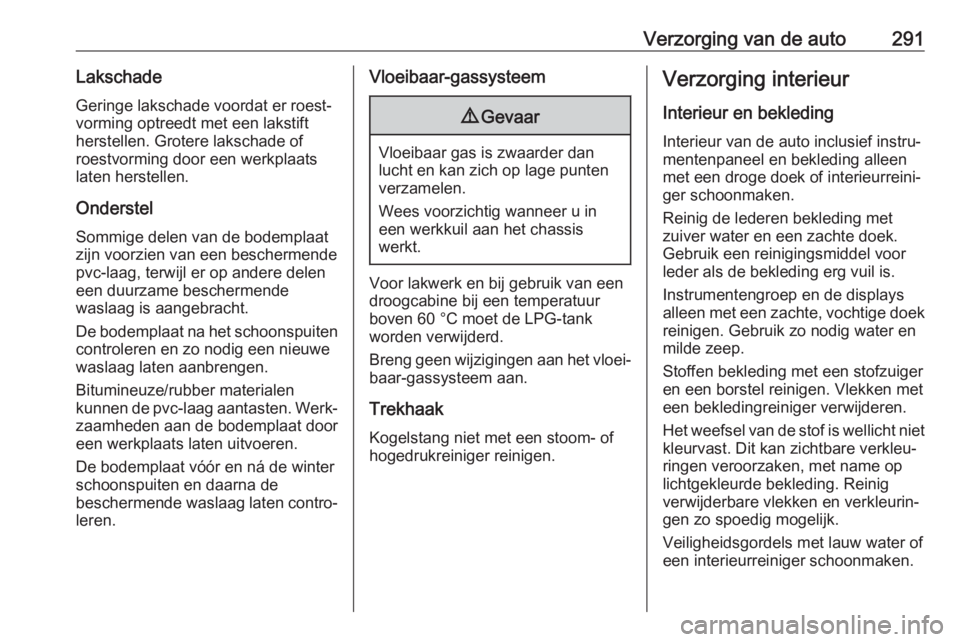

Verzorging van de auto291LakschadeGeringe lakschade voordat er roest‐
vorming optreedt met een lakstift
herstellen. Grotere lakschade of
roestvorming door een werkplaats
laten herstellen.
Onderstel
Sommige delen van de bodemplaat zijn voorzien van een beschermende
pvc-laag, terwijl er op andere delen
een duurzame beschermende
waslaag is aangebracht.
De bodemplaat na het schoonspuiten controleren en zo nodig een nieuwewaslaag laten aanbrengen.
Bitumineuze/rubber materialen
kunnen de pvc-laag aantasten. Werk‐
zaamheden aan de bodemplaat door
een werkplaats laten uitvoeren.
De bodemplaat vóór en ná de winter
schoonspuiten en daarna de
beschermende waslaag laten contro‐ leren.Vloeibaar-gassysteem9 Gevaar
Vloeibaar gas is zwaarder dan
lucht en kan zich op lage punten
verzamelen.
Wees voorzichtig wanneer u in
een werkkuil aan het chassis
werkt.
Voor lakwerk en bij gebruik van een
droogcabine bij een temperatuur
boven 60 °C moet de LPG-tank
worden verwijderd.
Breng geen wijzigingen aan het vloei‐
baar-gassysteem aan.
Trekhaak Kogelstang niet met een stoom- of
hogedrukreiniger reinigen.
Verzorging interieur
Interieur en bekleding Interieur van de auto inclusief instru‐
mentenpaneel en bekleding alleen
met een droge doek of interieurreini‐
ger schoonmaken.
Reinig de lederen bekleding met
zuiver water en een zachte doek.
Gebruik een reinigingsmiddel voor
leder als de bekleding erg vuil is.
Instrumentengroep en de displays
alleen met een zachte, vochtige doek reinigen. Gebruik zo nodig water en
milde zeep.
Stoffen bekleding met een stofzuiger
en een borstel reinigen. Vlekken met een bekledingreiniger verwijderen.
Het weefsel van de stof is wellicht niet
kleurvast. Dit kan zichtbare verkleu‐
ringen veroorzaken, met name op
lichtgekleurde bekleding. Reinig
verwijderbare vlekken en verkleurin‐
gen zo spoedig mogelijk.
Veiligheidsgordels met lauw water of
een interieurreiniger schoonmaken.

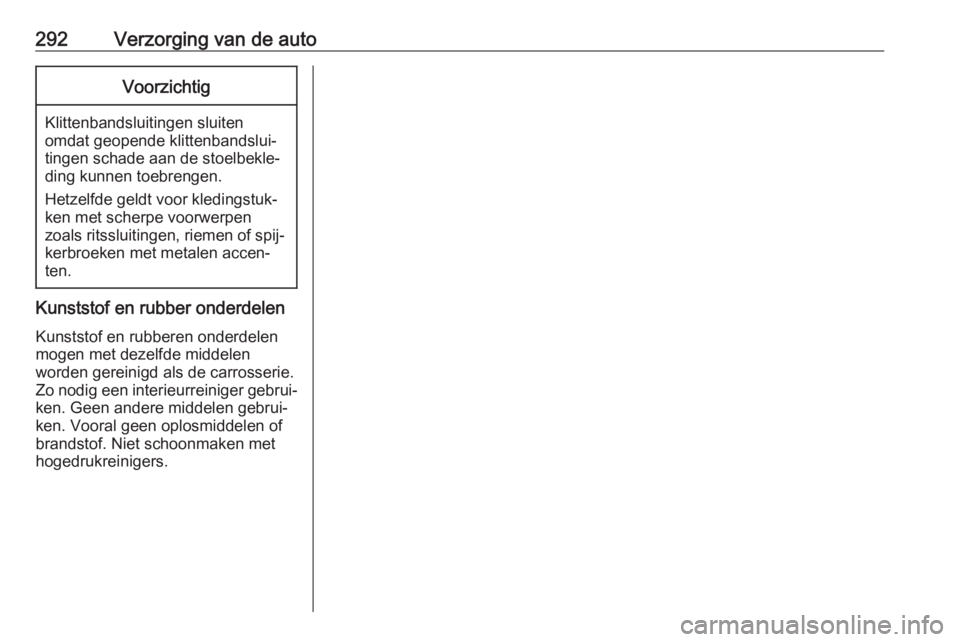

292Verzorging van de autoVoorzichtig
Klittenbandsluitingen sluiten
omdat geopende klittenbandslui‐
tingen schade aan de stoelbekle‐
ding kunnen toebrengen.
Hetzelfde geldt voor kledingstuk‐
ken met scherpe voorwerpen
zoals ritssluitingen, riemen of spij‐ kerbroeken met metalen accen‐
ten.
Kunststof en rubber onderdelen
Kunststof en rubberen onderdelen
mogen met dezelfde middelen
worden gereinigd als de carrosserie.
Zo nodig een interieurreiniger gebrui‐ ken. Geen andere middelen gebrui‐ken. Vooral geen oplosmiddelen of
brandstof. Niet schoonmaken met
hogedrukreinigers.

Service en onderhoud293Service en
onderhoudAlgemene informatie ..................293
Service-informatie ...................293
Aanbevolen vloeistoffen, smeer‐ middelen en onderdelen ............294
Aanbevolen vloeistoffen en smeermiddelen .......................294Algemene informatie
Service-informatie
Het is voor de bedrijfs- en verkeers‐ veiligheid en voor het behoud van de
waarde van uw auto belangrijk dat
alle servicewerkzaamheden met de
voorgeschreven intervallen worden
uitgevoerd.
Het uitgebreide bijgewerkte service‐
schema voor uw auto is beschikbaar in de werkplaats.
Servicedisplay 3 106.
Europese service-intervallen
Aan het voertuig moet om de
30.000 km onderhoud gepleegd
worden, of na 1 jaar, wat het eerst
voorkomt, tenzij anders vermeld op
het service-display.
Bij een zwaardere belasting, bijv. bij
taxi's en politievoertuigen, geldt
wellicht een korter onderhoudsinter‐
val.
De Europese service-intervallen
gelden voor de volgende landen:Andorra, België, Bosnië-Herzego‐
vina, Bulgarije, Cyprus, Denemarken,
Duitsland, Estland, Finland, Frankrijk, Griekenland, Groenland, Groot-Brit‐
tannië, Hongarije, Ierland, IJsland,
Italië, Kroatië, Letland, Liechtenstein,
Litouwen, Luxemburg, Macedonië,
Malta, Monaco, Montenegro, Neder‐
land, Noorwegen, Oostenrijk, Polen,
Portugal, Roemenië, San Marino,
Servië, Slovenië, Slowakije, Spanje,
Tsjechische Republiek, Zweden,
Zwitserland.
Servicedisplay 3 106.
Internationale service-intervallen Aan het voertuig moet om de
15.000 km onderhoud gepleegd
worden, of na 1 jaar, wat het eerst
voorkomt, tenzij anders vermeld op
het service-display.
Er is sprake van zware bedrijfsom‐
standigheden als een of meer van de
volgende situaties vaak voorkomt-/
en: Koude starts, vaak stoppen en
optrekken, rijden met een aanhanger,
rijden in de bergen, rijden op slechte
en rulle wegdekken, ernstige lucht‐
vervuiling, zand en veel stof in de

294Service en onderhoudlucht, rijden op grote hoogtes en
aanzienlijke temperatuurwisselingen.
In deze zware omstandigheden
moeten bepaalde onderhoudswerk‐ zaamheden wellicht vaker dan met
het reguliere service-interval worden
verricht.
De internationale service-intervallen zijn geldig in de landen die niet tot de groep behoren waarvoor de Euro‐
pese service-intervallen werden
opgesteld.
Servicedisplay 3 106.
Registraties Uitgevoerde service wordt geregi‐
streerd op de daarvoor bestemde plaatsen in het Service- en garantie‐
boekje. De datum en afgelezen kilo‐
meterstand worden bevestigd met
stempel en handtekening van de
uitvoerende werkplaats.
Zorg ervoor dat het Service- en
garantieboekje correct wordt inge‐
vuld, omdat een sluitend bewijs van
service essentieel is bij aanspraken
op garantie of goodwill en tevens een
pluspunt is bij verkoop van de auto.Service-interval met resterende
levensduur van motorolie
De service-interval is gebaseerd op
diverse parameters afhankelijk van
het gebruik.
Het service-display meldt wanneer de
motorolie moet worden ververst.
Servicedisplay 3 106.Aanbevolen
vloeistoffen,
smeermiddelen en
onderdelen
Aanbevolen vloeistoffen en smeermiddelen
Gebruik uitsluitend producten die aan
de aanbevolen specificaties voldoen.9 Waarschuwing
Bedrijfsvloeistoffen zijn gevaarlijk
en mogelijk giftig. Voorzichtig
hanteren. Informatie op de verpak‐ king in acht nemen.
Motorolie
Motorolie wordt ingedeeld op basis van kwaliteit en viscositeit. Bij de
keuze van motorolie is kwaliteit
belangrijker dan viscositeit. Door de
oliekwaliteit blijft o.a. de motor
schoon, is de slijtage minimaal en
veroudert de olie minder snel. De

Service en onderhoud295viscositeit geeft informatie over de
dikte van de olie bij diverse
temperaturen.
Dexos is de nieuwste kwaliteit motor‐
olie, en biedt optimale bescherming
voor benzine- en dieselmotoren.
Indien deze niet voorhanden i,s moet motorolie van een andere gerenom‐
meerde kwaliteit worden gebruikt.
Aanbevelingen voor benzinemotoren zijn ook geldig voor motoren met de
brandstoffen Compressed Natural
Gas (CNG), Liquified Petroleum Gas
(LPG) en Ethanol (E85).
Kies de juiste motorolie op basis van
zijn kwaliteit en de minimale omge‐
vingstemperatuur 3 299.
Motorolie bijvullen
Motoroliesoorten van verschillende
fabrikanten en merken mogen door
elkaar worden gebruikt, zolang ze
voldoen aan de vereiste motoroliek‐
waliteit en -viscositeit.
Het gebruik van motorolie met alleen
ACEA A1/B1 of alleen A5/B5-kwaliteit
is verboden, omdat deze in bepaalde
omstandigheden langdurige motor‐
schade kan veroorzaken.Kies de juiste motorolie op basis van
zijn kwaliteit en de minimale omge‐
vingstemperatuur 3 299.
Extra motorolieadditieven
Het gebruik van extra motorolieaddi‐
tieven kan schade tot gevolg hebben
en de garantie ongeldig maken.
Motorolieviscositeitswaarden
De SAE-viscositeitswaarde geeft
informatie over de dikte van de olie.
Multigrade-olie wordt geklasseerd
door twee cijfers, bijv. SAE 5W-30.
Het eerste cijfer, gevolgd door een W,
geeft de viscositeit bij lage tempera‐
turen, het tweede cijfer de viscositeit
bij hoge temperaturen aan.
Selecteer de betreffende viscositeits‐ index afhankelijk van de minimumom‐
gevingstemperatuur 3 299.
Alle aanbevolen viscositeitswaarden
zijn geschikt voor hoge omgevings‐
temperaturen.Koelvloeistof en antivries
Gebruik uitsluitend Long Life koel‐
vloeistof/antivries (LLC) op basis van
organisch zuur, die voor de auto is
goedgekeurd. De hulp van een werk‐ plaats inroepen.
Het systeem is af fabriek afgevuld
met koelvloeistof voor optimale corro‐
siewering en vorstbescherming tot
een temperatuur van ca. -28 °C. In
koude regio's met extreem lage
temperaturen biedt de af fabriek
bijgevulde koelvloeistof vorstbe‐
scherming tot ca. -37 °C. Deze
concentratie dient het gehele jaar in
stand te worden gehouden. Het
gebruik van extra koelvloeistofaddi‐
tieven die bedoeld zijn om extra
corrosiebestendigheid te bieden of om kleine lekken te dichten kan func‐ tiestoringen veroorzaken. Aanspra‐
kelijkheid voor eventuele gevolgen
van het gebruik van extra koelvloei‐
stofadditieven wordt afgewezen.

296Service en onderhoudSproeiervloeistof
Gebruik uitsluitend voor de auto
goedgekeurde sproeiervloeistof om
schade aan wisserbladen, lakwerk,
kunststof en rubberen onderdelen te
voorkomen. De hulp van een werk‐
plaats inroepen.
Rem- en koppelingsvloeistof
Remvloeistof absorbeert na verloop
van tijd vocht waardoor de remmen
minder efficiënt werken. De remvloei‐ stof moet daarom na het aangegeven interval worden ververst.
AdBlue Gebruik AdBlue alleen voor het terug‐
brengen van het aandeel stikstof‐
oxide in de uitstoot van uitlaatgassen 3 174.

Technische gegevens297Technische
gegevensVoertuigidentificatie ...................297
Voertuigidentificatienummer ....297
Typeplaatje .............................. 297
Motor-ID .................................. 298
Autogegevens ............................ 299
Aanbevolen vloeistoffen en smeermiddelen .......................299
Motorgegevens ........................302
Prestaties ................................ 304
Voertuiggewicht .......................306
Afmetingen auto ......................307
Inhouden ................................. 309
Bandenspanningswaarden ......310
Inbouwmaten trekhaak ............315Voertuigidentificatie
Voertuigidentificatienum‐mer
Het voertuigidentificatienummer is
zichtbaar door de voorruit.
Het voertuigidentificatienummer kan
op het typeplaatjes en op de bodem‐
plaat, onder de vloerbedekking, zicht‐
baar onder een afdekking of in de
motorruimte op het rechter carrosse‐
riepaneel zijn gestempeld.
Typeplaatje
Het typeplaatje is aangebracht in de
linker of rechter portieropening.

298Technische gegevensGegevens op het typeplaatje:1:fabrikant2:typegoedkeuringsnummer3:voertuigidentificatienummer4:toegelaten totaal voertuiggewichtin kg5:toegelaten totaal treingewicht in
kg6:maximale toegelaten belading
van de vooras in kg7:maximale toegelaten belading
van de achteras in kg8:voertuigspecifieke of landspeci‐
fieke gegevens, bijv. MY =
modeljaar
De som van de voor- en achterasbe‐
lasting mag niet groter zijn dan het
maximale totaalgewicht van de auto.
Indien bijv. de vooras maximaal wordt
belast, mag de achteras slechts met
een gewicht worden belast dat gelijk
is aan het maximaal toelaatbare
totaalgewicht verminderd met de
voorasbelasting.
Deze technische gegevens zijn
samengesteld volgens EU-normen.
Wijzigingen voorbehouden. Specifi‐
caties in de voertuigdocumenten
prevaleren altijd boven die in deze
handleiding.
Motor-ID
In de tabellen met technische gege‐
vens wordt de motoraanduiding
gehanteerd. In de motorgegevensta‐
bel staat ook de productiecode.
Motorgegevens 3 302.
Voor het bepalen van de betreffende
motor kunt u de EEG-conformiteits‐
verklaring die bij uw auto is geleverd, of andere landelijke registratiedocu‐
menten raadplegen.
Op de conformiteitsverklaring staat
de motoraanduiding, op andere natio‐ nale papieren kan de productiecode
staan. Meet de zuigerverplaatsing en
het motorvermogen om de betref‐
fende motor te bepalen.
