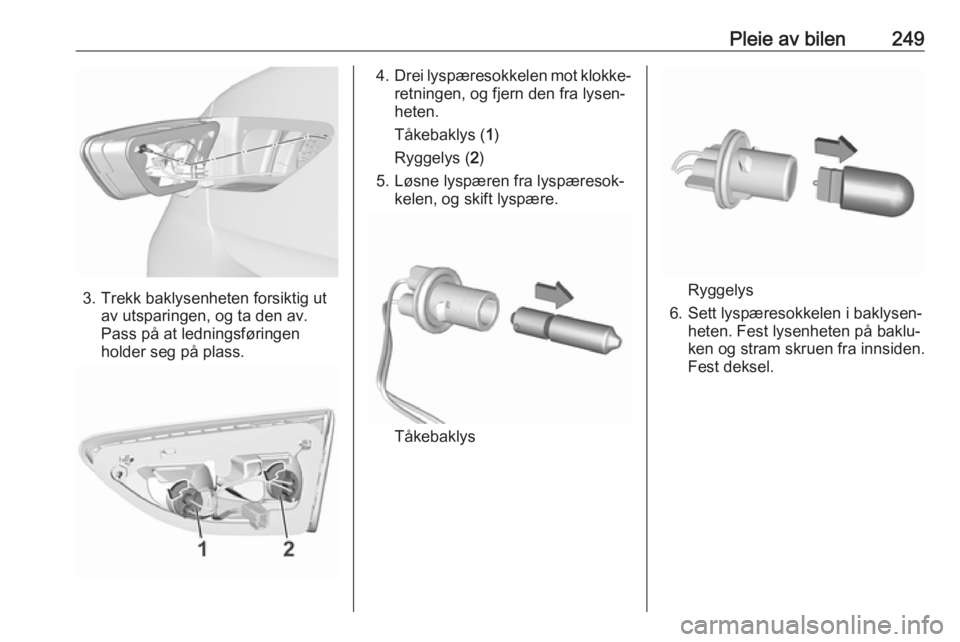

Pleie av bilen249
3. Trekk baklysenheten forsiktig utav utsparingen, og ta den av.
Pass på at ledningsføringen
holder seg på plass.
4. Drei lyspæresokkelen mot klokke‐
retningen, og fjern den fra lysen‐
heten.
Tåkebaklys ( 1)
Ryggelys ( 2)
5. Løsne lyspæren fra lyspæresok‐ kelen, og skift lyspære.
Tåkebaklys
Ryggelys
6. Sett lyspæresokkelen i baklysen‐ heten. Fest lysenheten på baklu‐
ken og stram skruen fra innsiden.
Fest deksel.

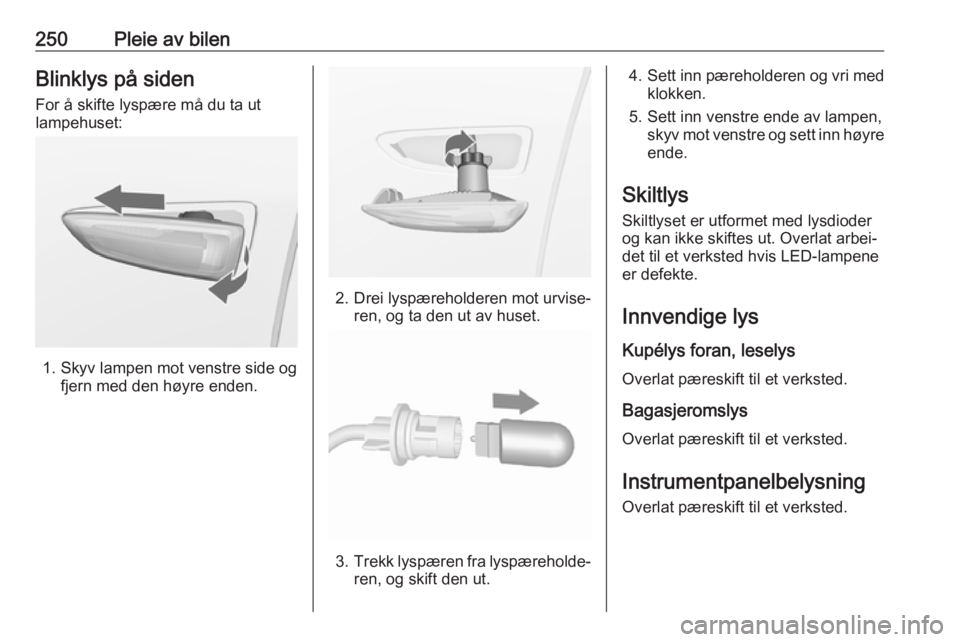

250Pleie av bilenBlinklys på siden
For å skifte lyspære må du ta ut
lampehuset:
1. Skyv lampen mot venstre side og fjern med den høyre enden.
2. Drei lyspæreholderen mot urvise‐ren, og ta den ut av huset.
3.Trekk lyspæren fra lyspæreholde‐
ren, og skift den ut.
4. Sett inn pæreholderen og vri med
klokken.
5. Sett inn venstre ende av lampen, skyv mot venstre og sett inn høyreende.
Skiltlys Skiltlyset er utformet med lysdioder
og kan ikke skiftes ut. Overlat arbei‐
det til et verksted hvis LED-lampene
er defekte.
Innvendige lys
Kupélys foran, leselys Overlat pæreskift til et verksted.
Bagasjeromslys Overlat pæreskift til et verksted.
Instrumentpanelbelysning
Overlat pæreskift til et verksted.

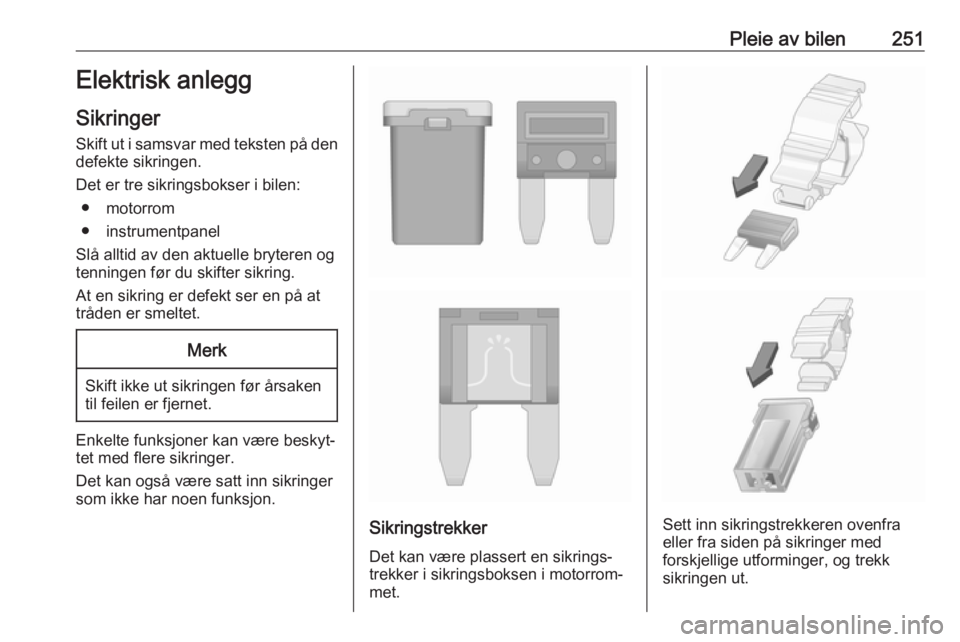

Pleie av bilen251Elektrisk anlegg
Sikringer
Skift ut i samsvar med teksten på den defekte sikringen.
Det er tre sikringsbokser i bilen: ● motorrom
● instrumentpanel
Slå alltid av den aktuelle bryteren og
tenningen før du skifter sikring.
At en sikring er defekt ser en på at
tråden er smeltet.Merk
Skift ikke ut sikringen før årsaken
til feilen er fjernet.
Enkelte funksjoner kan være beskyt‐
tet med flere sikringer.
Det kan også være satt inn sikringer
som ikke har noen funksjon.
Sikringstrekker
Det kan være plassert en sikrings‐
trekker i sikringsboksen i motorrom‐
met.Sett inn sikringstrekkeren ovenfra
eller fra siden på sikringer med
forskjellige utforminger, og trekk
sikringen ut.

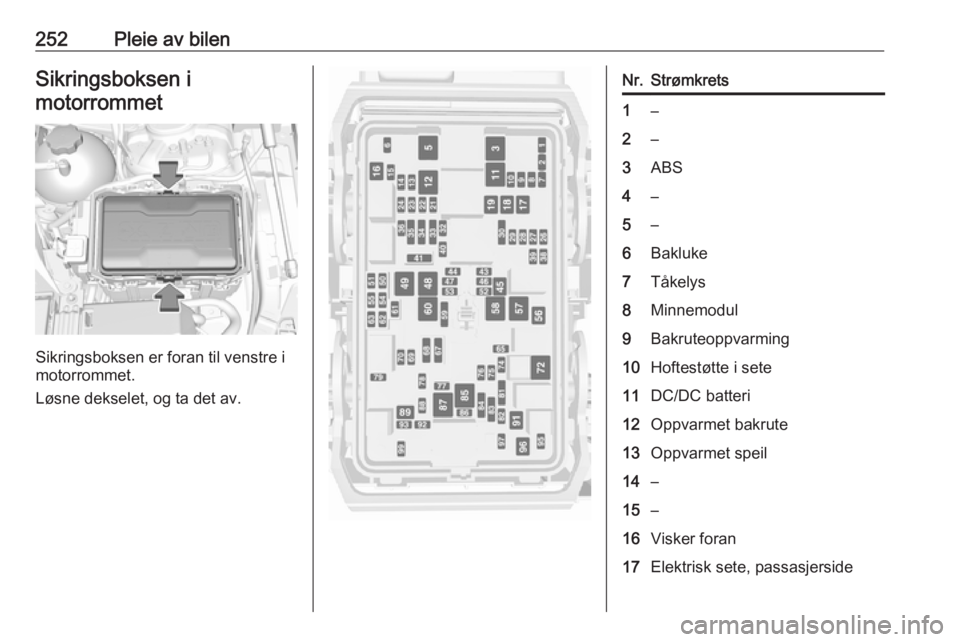

252Pleie av bilenSikringsboksen imotorrommet
Sikringsboksen er foran til venstre i
motorrommet.
Løsne dekselet, og ta det av.
Nr.Strømkrets1–2–3ABS4–5–6Bakluke7Tåkelys8Minnemodul9Bakruteoppvarming10Hoftestøtte i sete11DC/DC batteri12Oppvarmet bakrute13Oppvarmet speil14–15–16Visker foran17Elektrisk sete, passasjerside

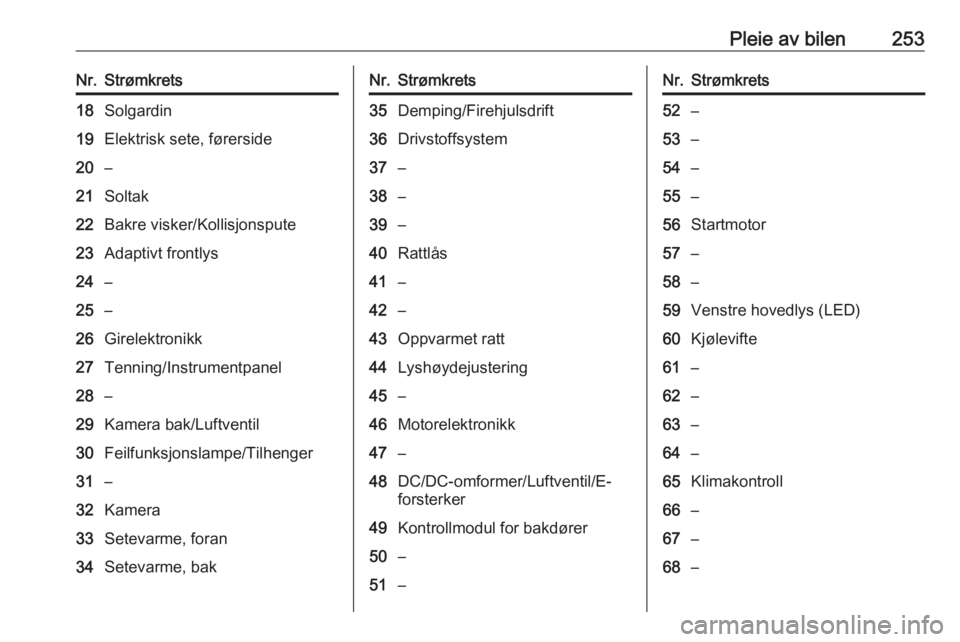

Pleie av bilen253Nr.Strømkrets18Solgardin19Elektrisk sete, førerside20–21Soltak22Bakre visker/Kollisjonspute23Adaptivt frontlys24–25–26Girelektronikk27Tenning/Instrumentpanel28–29Kamera bak/Luftventil30Feilfunksjonslampe/Tilhenger31–32Kamera33Setevarme, foran34Setevarme, bakNr.Strømkrets35Demping/Firehjulsdrift36Drivstoffsystem37–38–39–40Rattlås41–42–43Oppvarmet ratt44Lyshøydejustering45–46Motorelektronikk47–48DC/DC-omformer/Luftventil/E-
forsterker49Kontrollmodul for bakdører50–51–Nr.Strømkrets52–53–54–55–56Startmotor57–58–59Venstre hovedlys (LED)60Kjølevifte61–62–63–64–65Klimakontroll66–67–68–

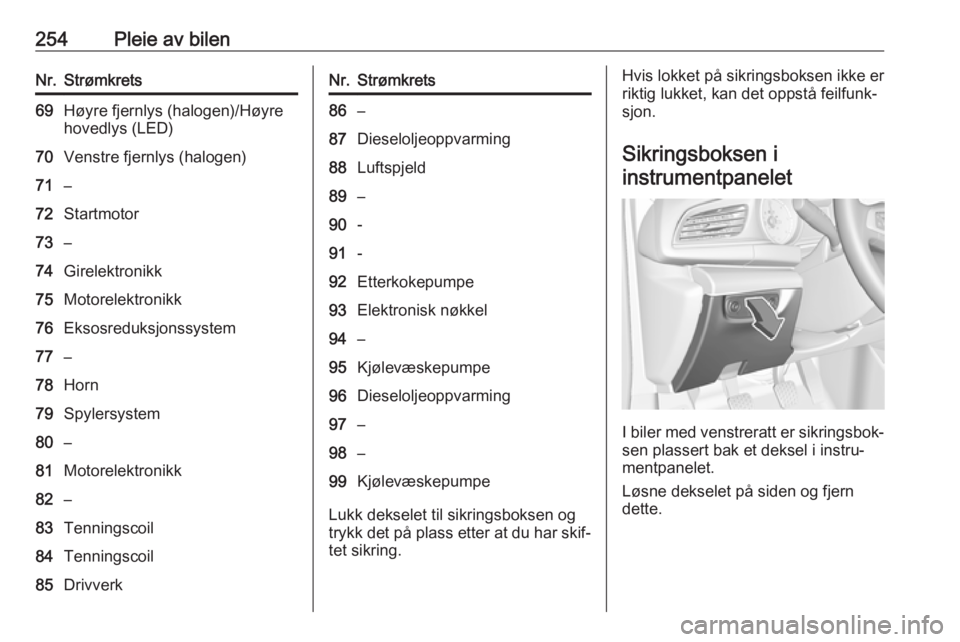

254Pleie av bilenNr.Strømkrets69Høyre fjernlys (halogen)/Høyre
hovedlys (LED)70Venstre fjernlys (halogen)71–72Startmotor73–74Girelektronikk75Motorelektronikk76Eksosreduksjonssystem77–78Horn79Spylersystem80–81Motorelektronikk82–83Tenningscoil84Tenningscoil85DrivverkNr.Strømkrets86–87Dieseloljeoppvarming88Luftspjeld89–90-91-92Etterkokepumpe93Elektronisk nøkkel94–95Kjølevæskepumpe96Dieseloljeoppvarming97–98–99Kjølevæskepumpe
Lukk dekselet til sikringsboksen og
trykk det på plass etter at du har skif‐
tet sikring.
Hvis lokket på sikringsboksen ikke er
riktig lukket, kan det oppstå feilfunk‐
sjon.
Sikringsboksen i instrumentpanelet
I biler med venstreratt er sikringsbok‐
sen plassert bak et deksel i instru‐
mentpanelet.
Løsne dekselet på siden og fjern
dette.

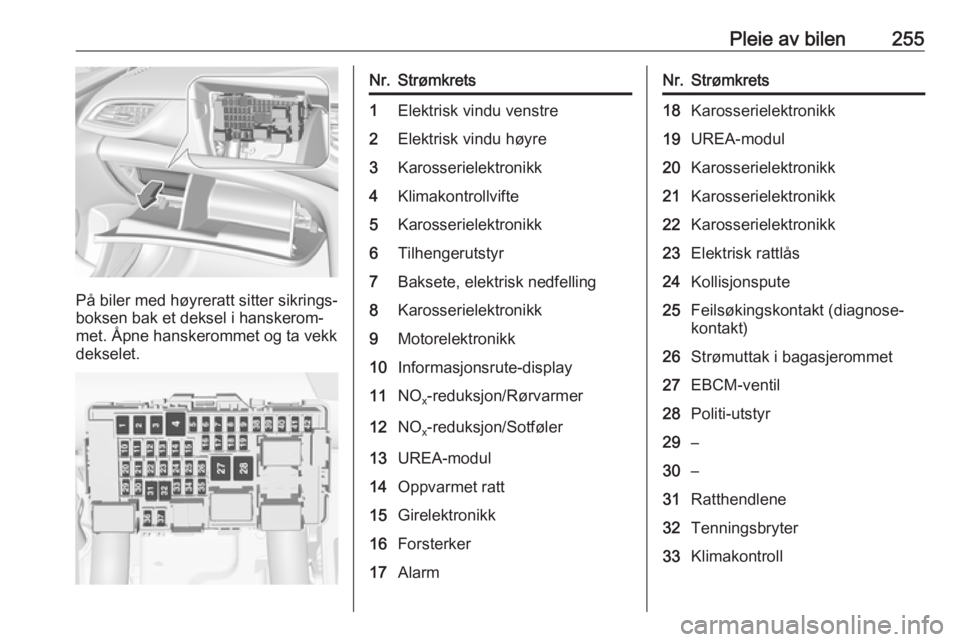

Pleie av bilen255
På biler med høyreratt sitter sikrings‐
boksen bak et deksel i hanskerom‐ met. Åpne hanskerommet og ta vekk
dekselet.
Nr.Strømkrets1Elektrisk vindu venstre2Elektrisk vindu høyre3Karosserielektronikk4Klimakontrollvifte5Karosserielektronikk6Tilhengerutstyr7Baksete, elektrisk nedfelling8Karosserielektronikk9Motorelektronikk10Informasjonsrute-display11NO x-reduksjon/Rørvarmer12NO
x-reduksjon/Sotføler13UREA-modul14Oppvarmet ratt15Girelektronikk16Forsterker17AlarmNr.Strømkrets18Karosserielektronikk19UREA-modul20Karosserielektronikk21Karosserielektronikk22Karosserielektronikk23Elektrisk rattlås24Kollisjonspute25Feilsøkingskontakt (diagnose‐
kontakt)26Strømuttak i bagasjerommet27EBCM-ventil28Politi-utstyr29–30–31Ratthendlene32Tenningsbryter33Klimakontroll

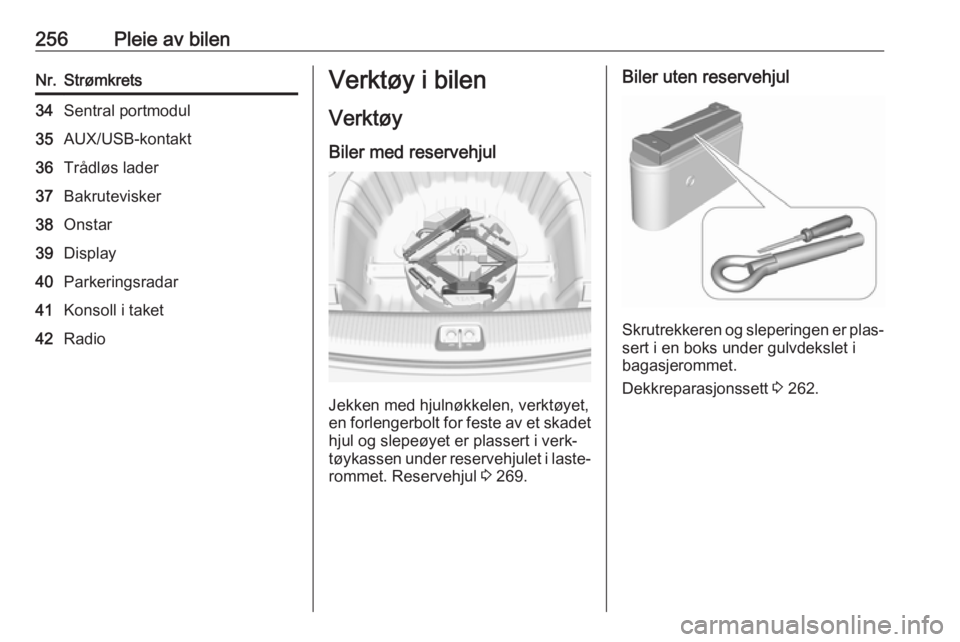

256Pleie av bilenNr.Strømkrets34Sentral portmodul35AUX/USB-kontakt36Trådløs lader37Bakrutevisker38Onstar39Display40Parkeringsradar41Konsoll i taket42RadioVerktøy i bilen
Verktøy
Biler med reservehjul
Jekken med hjulnøkkelen, verktøyet,
en forlengerbolt for feste av et skadet hjul og slepeøyet er plassert i verk‐
tøykassen under reservehjulet i laste‐ rommet. Reservehjul 3 269.
Biler uten reservehjul
Skrutrekkeren og sleperingen er plas‐
sert i en boks under gulvdekslet i
bagasjerommet.
Dekkreparasjonssett 3 262.

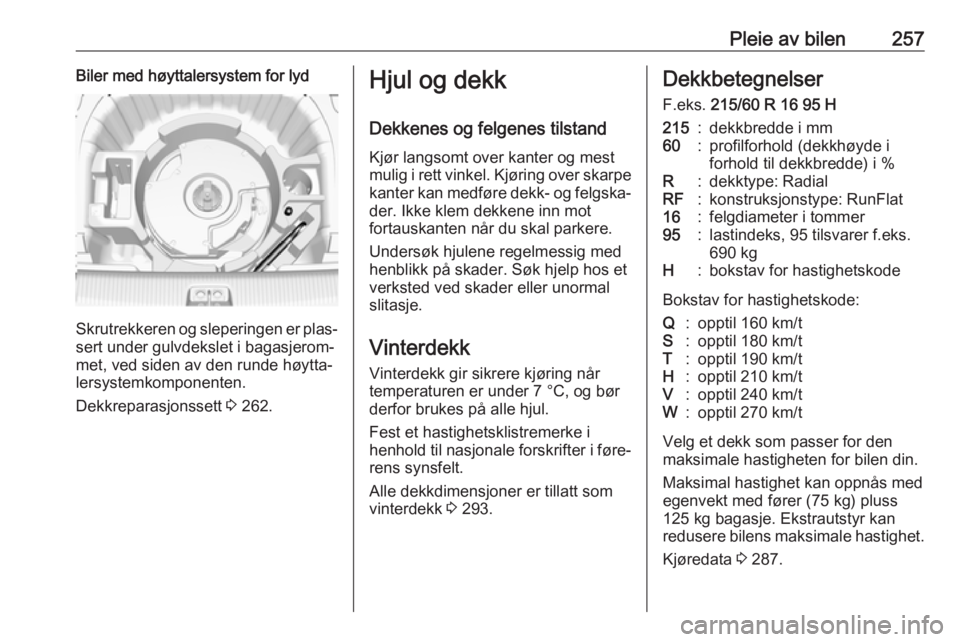

Pleie av bilen257Biler med høyttalersystem for lyd
Skrutrekkeren og sleperingen er plas‐
sert under gulvdekslet i bagasjerom‐
met, ved siden av den runde høytta‐ lersystemkomponenten.
Dekkreparasjonssett 3 262.
Hjul og dekk
Dekkenes og felgenes tilstandKjør langsomt over kanter og mest
mulig i rett vinkel. Kjøring over skarpe
kanter kan medføre dekk- og felgska‐
der. Ikke klem dekkene inn mot
fortauskanten når du skal parkere.
Undersøk hjulene regelmessig med
henblikk på skader. Søk hjelp hos et
verksted ved skader eller unormal
slitasje.
Vinterdekk
Vinterdekk gir sikrere kjøring når temperaturen er under 7 °C, og bør
derfor brukes på alle hjul.
Fest et hastighetsklistremerke i
henhold til nasjonale forskrifter i føre‐ rens synsfelt.
Alle dekkdimensjoner er tillatt som
vinterdekk 3 293.Dekkbetegnelser
F.eks. 215/60 R 16 95 H215:dekkbredde i mm60:profilforhold (dekkhøyde i
forhold til dekkbredde) i %R:dekktype: RadialRF:konstruksjonstype: RunFlat16:felgdiameter i tommer95:lastindeks, 95 tilsvarer f.eks.
690 kgH:bokstav for hastighetskode
Bokstav for hastighetskode:
Q:opptil 160 km/tS:opptil 180 km/tT:opptil 190 km/tH:opptil 210 km/tV:opptil 240 km/tW:opptil 270 km/t
Velg et dekk som passer for den
maksimale hastigheten for bilen din.
Maksimal hastighet kan oppnås med egenvekt med fører (75 kg) pluss
125 kg bagasje. Ekstrautstyr kan
redusere bilens maksimale hastighet.
Kjøredata 3 287.

258Pleie av bilenRetningsbestemte dekk
Retningsbestemte dekk bør monte‐
res slik at de roterer i riktig retning.
Korrekt rotasjonsretning er angitt med et symbol ( f.eks. en pil) på dekksiden.

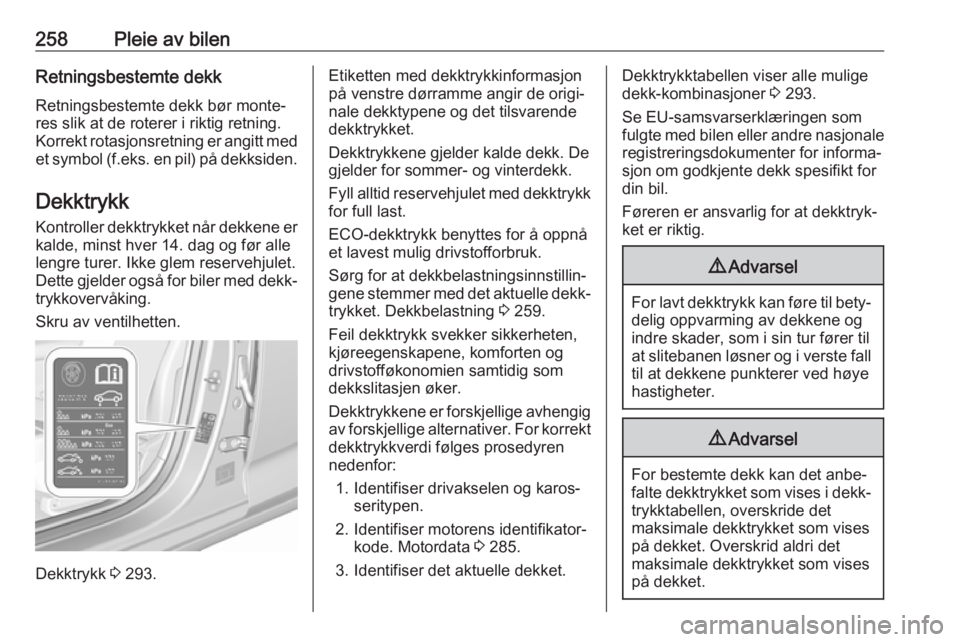

Dekktrykk
Kontroller dekktrykket når dekkene er kalde, minst hver 14. dag og før alle
lengre turer. Ikke glem reservehjulet.
Dette gjelder også for biler med dekk‐
trykkovervåking.
Skru av ventilhetten.
Dekktrykk 3 293.
Etiketten med dekktrykkinformasjon
på venstre dørramme angir de origi‐
nale dekktypene og det tilsvarende
dekktrykket.
Dekktrykkene gjelder kalde dekk. De
gjelder for sommer- og vinterdekk.
Fyll alltid reservehjulet med dekktrykk for full last.
ECO-dekktrykk benyttes for å oppnå
et lavest mulig drivstofforbruk.
Sørg for at dekkbelastningsinnstillin‐
gene stemmer med det aktuelle dekk‐
trykket. Dekkbelastning 3 259.
Feil dekktrykk svekker sikkerheten,
kjøreegenskapene, komforten og
drivstofføkonomien samtidig som
dekkslitasjen øker.
Dekktrykkene er forskjellige avhengig av forskjellige alternativer. For korrekt
dekktrykkverdi følges prosedyren
nedenfor:
1. Identifiser drivakselen og karos‐ seritypen.
2. Identifiser motorens identifikator‐ kode. Motordata 3 285.
3. Identifiser det aktuelle dekket.Dekktrykktabellen viser alle mulige dekk-kombinasjoner 3 293.
Se EU-samsvarserklæringen som
fulgte med bilen eller andre nasjonale
registreringsdokumenter for informa‐
sjon om godkjente dekk spesifikt for
din bil.
Føreren er ansvarlig for at dekktryk‐
ket er riktig.9 Advarsel
For lavt dekktrykk kan føre til bety‐
delig oppvarming av dekkene og
indre skader, som i sin tur fører til
at slitebanen løsner og i verste fall
til at dekkene punkterer ved høye
hastigheter.
9 Advarsel
For bestemte dekk kan det anbe‐
falte dekktrykket som vises i dekk‐ trykktabellen, overskride det
maksimale dekktrykket som vises
på dekket. Overskrid aldri det
maksimale dekktrykket som vises
på dekket.
