OPEL INSIGNIA BREAK 2017.75 Instruksjonsbok

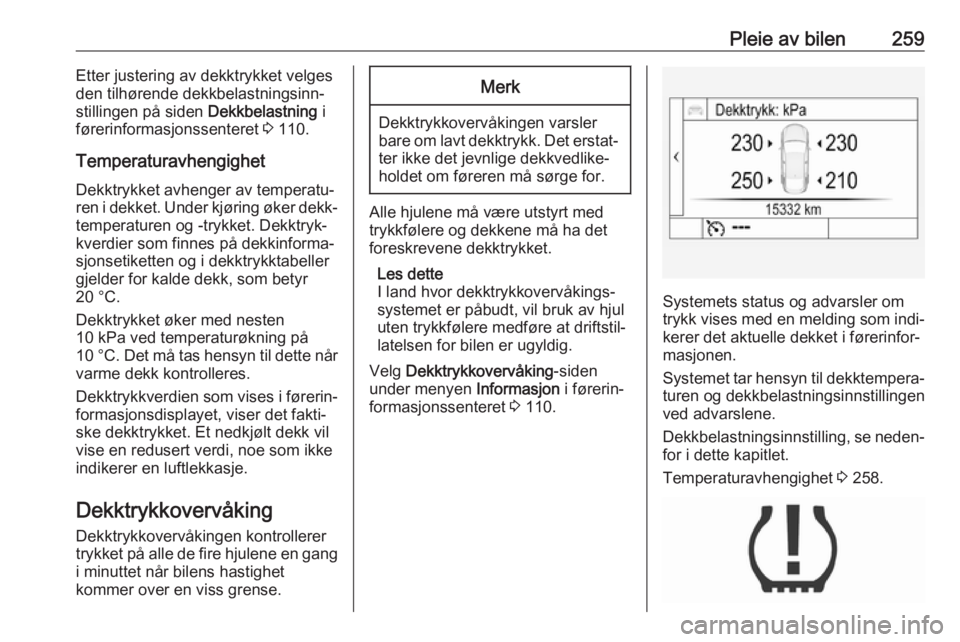

Pleie av bilen259Etter justering av dekktrykket velges
den tilhørende dekkbelastningsinn‐ stillingen på siden Dekkbelastning i
førerinformasjonssenteret 3 110.
Temperaturavhengighet
Dekktrykket avhenger av temperatu‐
ren i dekket. Under kjøring øker dekk‐ temperaturen og -trykket. Dekktryk‐
kverdier som finnes på dekkinforma‐
sjonsetiketten og i dekktrykktabeller
gjelder for kalde dekk, som betyr
20 °C.
Dekktrykket øker med nesten
10 kPa ved temperaturøkning på
10 °C. Det må tas hensyn til dette når
varme dekk kontrolleres.
Dekktrykkverdien som vises i førerin‐
formasjonsdisplayet, viser det fakti‐
ske dekktrykket. Et nedkjølt dekk vil
vise en redusert verdi, noe som ikke
indikerer en luftlekkasje.
Dekktrykkovervåking
Dekktrykkovervåkingen kontrollerer trykket på alle de fire hjulene en gang
i minuttet når bilens hastighet
kommer over en viss grense.Merk
Dekktrykkovervåkingen varsler
bare om lavt dekktrykk. Det erstat‐
ter ikke det jevnlige dekkvedlike‐
holdet om føreren må sørge for.
Alle hjulene må være utstyrt med
trykkfølere og dekkene må ha det
foreskrevene dekktrykket.
Les dette
I land hvor dekktrykkovervåkings‐ systemet er påbudt, vil bruk av hjul
uten trykkfølere medføre at driftstil‐
latelsen for bilen er ugyldig.
Velg Dekktrykkovervåking -siden
under menyen Informasjon i førerin‐
formasjonssenteret 3 110.
Systemets status og advarsler om
trykk vises med en melding som indi‐ kerer det aktuelle dekket i førerinfor‐
masjonen.
Systemet tar hensyn til dekktempera‐ turen og dekkbelastningsinnstillingen
ved advarslene.
Dekkbelastningsinnstilling, se neden‐
for i dette kapitlet.
Temperaturavhengighet 3 258.

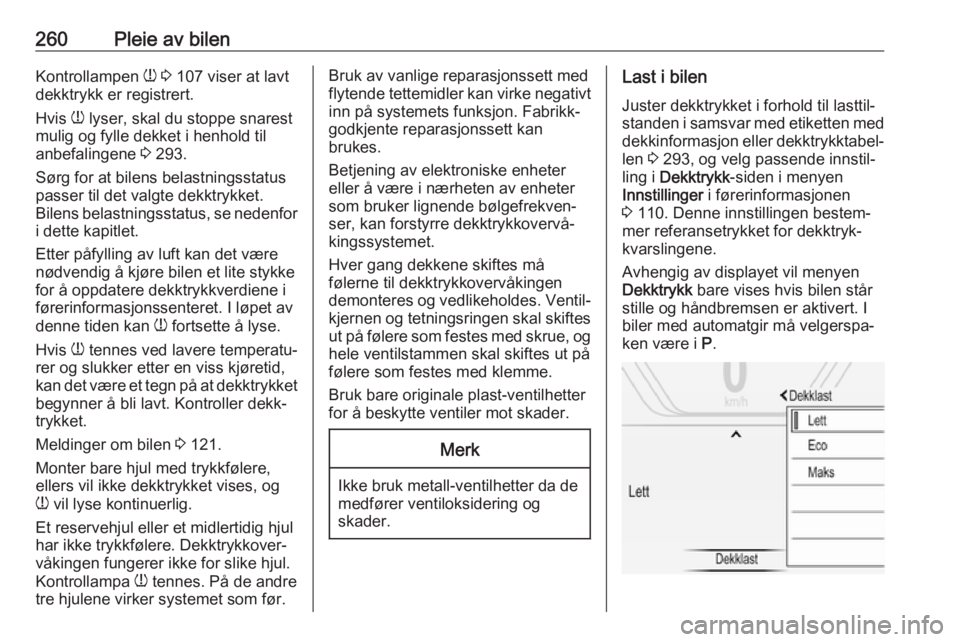

260Pleie av bilenKontrollampen w 3 107 viser at lavt
dekktrykk er registrert.
Hvis w lyser, skal du stoppe snarest
mulig og fylle dekket i henhold til
anbefalingene 3 293.
Sørg for at bilens belastningsstatus
passer til det valgte dekktrykket.
Bilens belastningsstatus, se nedenfor
i dette kapitlet.
Etter påfylling av luft kan det være
nødvendig å kjøre bilen et lite stykke
for å oppdatere dekktrykkverdiene i
førerinformasjonssenteret. I løpet av
denne tiden kan w fortsette å lyse.
Hvis w tennes ved lavere temperatu‐
rer og slukker etter en viss kjøretid,
kan det være et tegn på at dekktrykket begynner å bli lavt. Kontroller dekk‐
trykket.
Meldinger om bilen 3 121.
Monter bare hjul med trykkfølere,
ellers vil ikke dekktrykket vises, og
w vil lyse kontinuerlig.
Et reservehjul eller et midlertidig hjul
har ikke trykkfølere. Dekktrykkover‐
våkingen fungerer ikke for slike hjul.
Kontrollampa w tennes. På de andre
tre hjulene virker systemet som før.Bruk av vanlige reparasjonssett med
flytende tettemidler kan virke negativt
inn på systemets funksjon. Fabrikk‐
godkjente reparasjonssett kan
brukes.
Betjening av elektroniske enheter
eller å være i nærheten av enheter
som bruker lignende bølgefrekven‐
ser, kan forstyrre dekktrykkovervå‐
kingssystemet.
Hver gang dekkene skiftes må
følerne til dekktrykkovervåkingen
demonteres og vedlikeholdes. Ventil‐ kjernen og tetningsringen skal skiftes
ut på følere som festes med skrue, og
hele ventilstammen skal skiftes ut på
følere som festes med klemme.
Bruk bare originale plast-ventilhetter
for å beskytte ventiler mot skader.Merk
Ikke bruk metall-ventilhetter da de medfører ventiloksidering og
skader.
Last i bilen
Juster dekktrykket i forhold til lasttil‐
standen i samsvar med etiketten med dekkinformasjon eller dekktrykktabel‐
len 3 293, og velg passende innstil‐
ling i Dekktrykk -siden i menyen
Innstillinger i førerinformasjonen
3 110. Denne innstillingen bestem‐
mer referansetrykket for dekktryk‐
kvarslingene.
Avhengig av displayet vil menyen Dekktrykk bare vises hvis bilen står
stille og håndbremsen er aktivert. I
biler med automatgir må velgerspa‐
ken være i P.

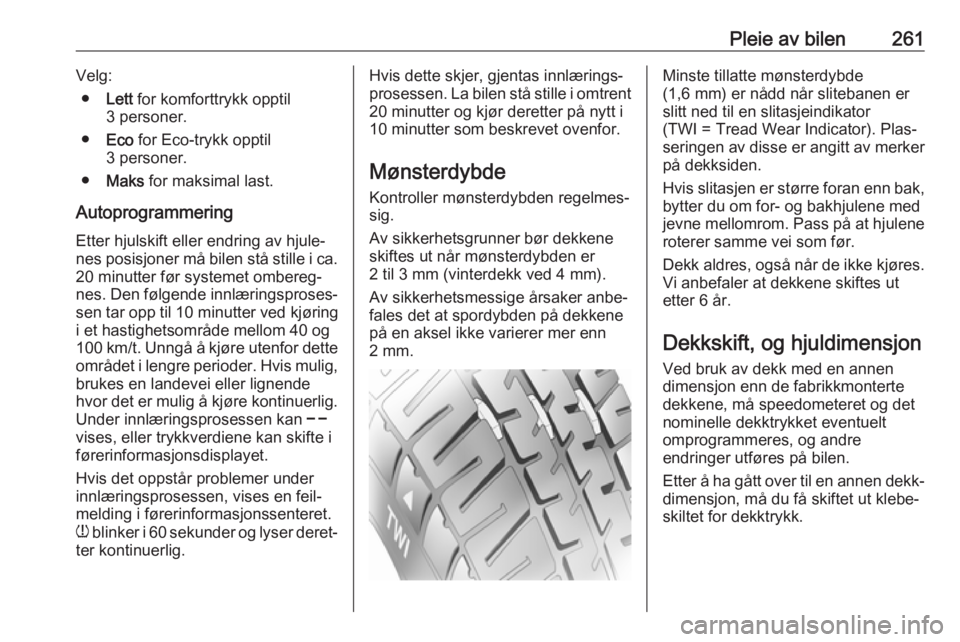

Pleie av bilen261Velg:● Lett for komforttrykk opptil
3 personer.
● Eco for Eco-trykk opptil
3 personer.
● Maks for maksimal last.
Autoprogrammering
Etter hjulskift eller endring av hjule‐
nes posisjoner må bilen stå stille i ca. 20 minutter før systemet ombereg‐nes. Den følgende innlæringsproses‐
sen tar opp til 10 minutter ved kjøring
i et hastighetsområde mellom 40 og
100 km/t. Unngå å kjøre utenfor dette området i lengre perioder. Hvis mulig,
brukes en landevei eller lignende
hvor det er mulig å kjøre kontinuerlig.
Under innlæringsprosessen kan $
vises, eller trykkverdiene kan skifte i
førerinformasjonsdisplayet.
Hvis det oppstår problemer under
innlæringsprosessen, vises en feil‐ melding i førerinformasjonssenteret.
w blinker i 60 sekunder og lyser deret‐
ter kontinuerlig.Hvis dette skjer, gjentas innlærings‐
prosessen. La bilen stå stille i omtrent
20 minutter og kjør deretter på nytt i
10 minutter som beskrevet ovenfor.
Mønsterdybde Kontroller mønsterdybden regelmes‐
sig.
Av sikkerhetsgrunner bør dekkene
skiftes ut når mønsterdybden er
2 til 3 mm (vinterdekk ved 4 mm).
Av sikkerhetsmessige årsaker anbe‐ fales det at spordybden på dekkene
på en aksel ikke varierer mer enn
2 mm.Minste tillatte mønsterdybde
(1,6 mm) er nådd når slitebanen er
slitt ned til en slitasjeindikator
(TWI = Tread Wear Indicator). Plas‐ seringen av disse er angitt av merker på dekksiden.
Hvis slitasjen er større foran enn bak,
bytter du om for- og bakhjulene med
jevne mellomrom. Pass på at hjulene
roterer samme vei som før.
Dekk aldres, også når de ikke kjøres.
Vi anbefaler at dekkene skiftes ut
etter 6 år.
Dekkskift, og hjuldimensjon Ved bruk av dekk med en annen
dimensjon enn de fabrikkmonterte
dekkene, må speedometeret og det
nominelle dekktrykket eventuelt
omprogrammeres, og andre
endringer utføres på bilen.
Etter å ha gått over til en annen dekk‐
dimensjon, må du få skiftet ut klebe‐
skiltet for dekktrykk.

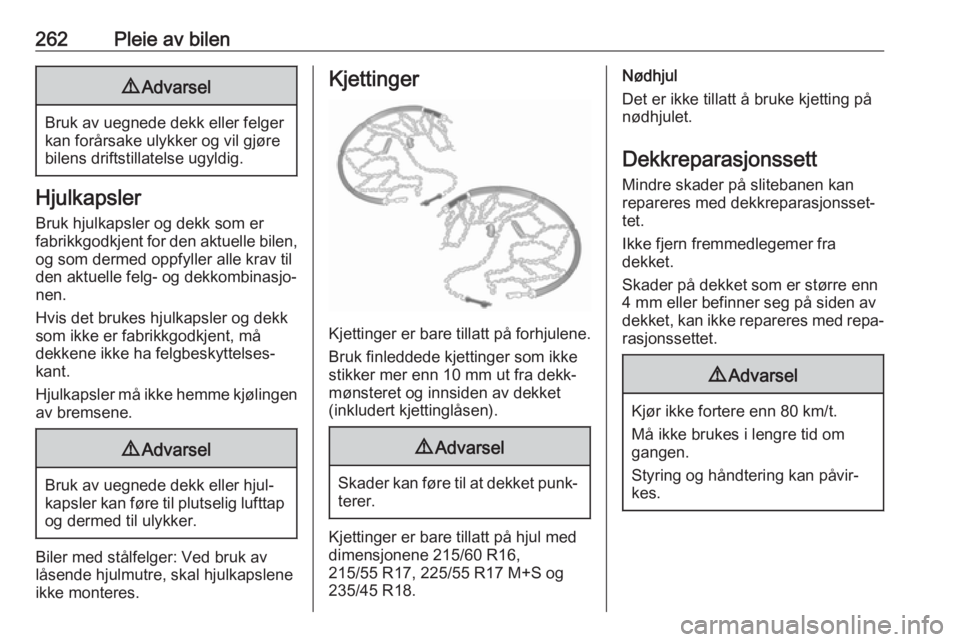

262Pleie av bilen9Advarsel
Bruk av uegnede dekk eller felger
kan forårsake ulykker og vil gjøre
bilens driftstillatelse ugyldig.
Hjulkapsler
Bruk hjulkapsler og dekk som er
fabrikkgodkjent for den aktuelle bilen,
og som dermed oppfyller alle krav til
den aktuelle felg- og dekkombinasjo‐
nen.
Hvis det brukes hjulkapsler og dekk
som ikke er fabrikkgodkjent, må
dekkene ikke ha felgbeskyttelses‐
kant.
Hjulkapsler må ikke hemme kjølingen av bremsene.
9 Advarsel
Bruk av uegnede dekk eller hjul‐
kapsler kan føre til plutselig lufttap
og dermed til ulykker.
Biler med stålfelger: Ved bruk av
låsende hjulmutre, skal hjulkapslene
ikke monteres.
Kjettinger
Kjettinger er bare tillatt på forhjulene.
Bruk finleddede kjettinger som ikke
stikker mer enn 10 mm ut fra dekk‐
mønsteret og innsiden av dekket
(inkludert kjettinglåsen).
9 Advarsel
Skader kan føre til at dekket punk‐
terer.
Kjettinger er bare tillatt på hjul meddimensjonene 215/60 R16,
215/55 R17, 225/55 R17 M+S og
235/45 R18.
Nødhjul
Det er ikke tillatt å bruke kjetting på
nødhjulet.
Dekkreparasjonssett
Mindre skader på slitebanen kan
repareres med dekkreparasjonsset‐
tet.
Ikke fjern fremmedlegemer fra
dekket.
Skader på dekket som er større enn
4 mm eller befinner seg på siden av
dekket, kan ikke repareres med repa‐ rasjonssettet.9 Advarsel
Kjør ikke fortere enn 80 km/t.
Må ikke brukes i lengre tid om
gangen.
Styring og håndtering kan påvir‐ kes.

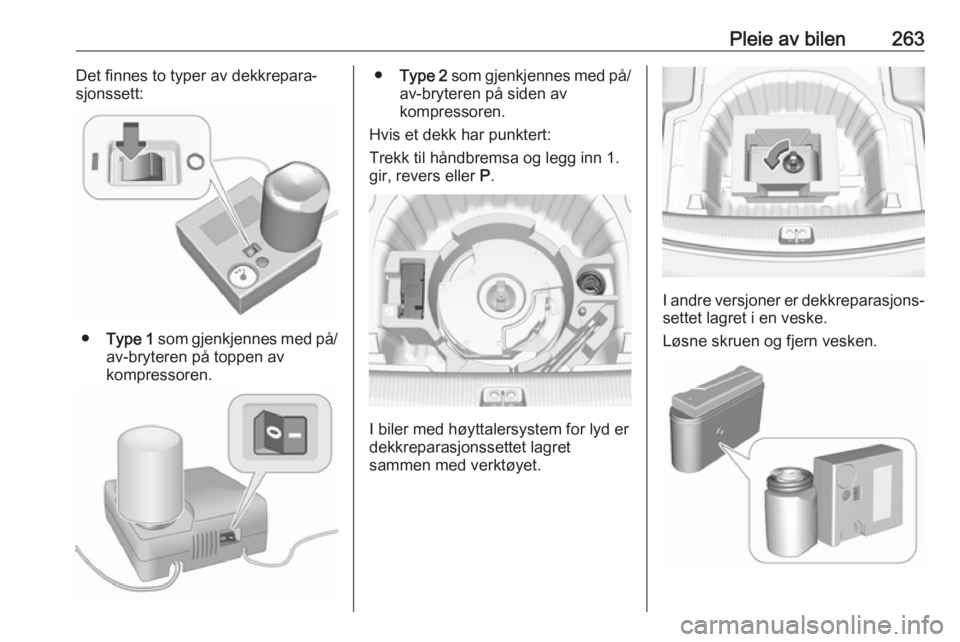

Pleie av bilen263Det finnes to typer av dekkrepara‐
sjonssett:
● Type 1 som gjenkjennes med på/
av-bryteren på toppen av
kompressoren.
● Type 2 som gjenkjennes med på/
av-bryteren på siden av
kompressoren.
Hvis et dekk har punktert:
Trekk til håndbremsa og legg inn 1.
gir, revers eller P.
I biler med høyttalersystem for lyd er
dekkreparasjonssettet lagret
sammen med verktøyet.
I andre versjoner er dekkreparasjons‐
settet lagret i en veske.
Løsne skruen og fjern vesken.

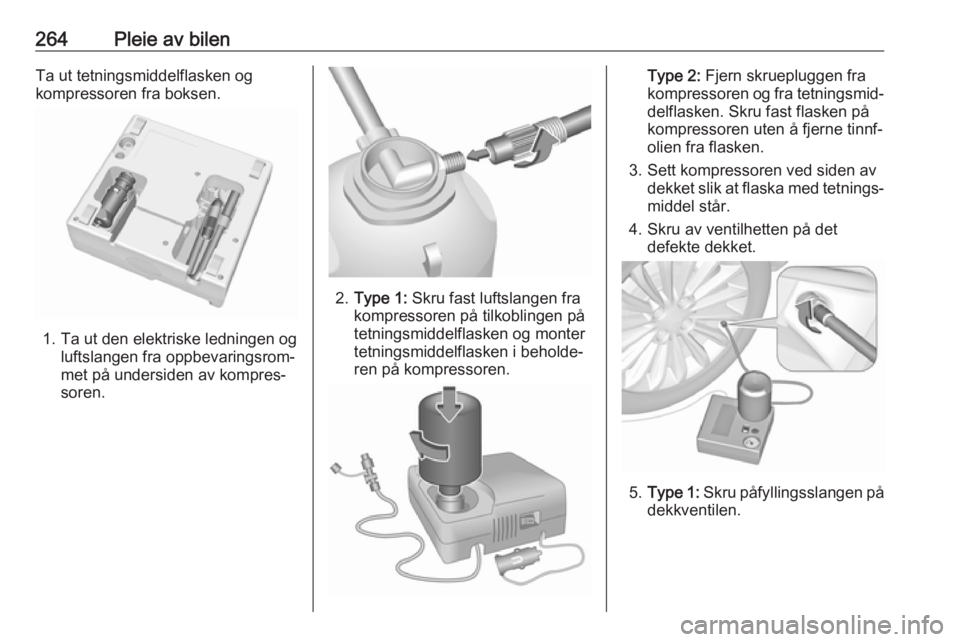

264Pleie av bilenTa ut tetningsmiddelflasken og
kompressoren fra boksen.
1. Ta ut den elektriske ledningen og luftslangen fra oppbevaringsrom‐
met på undersiden av kompres‐
soren.
2. Type 1: Skru fast luftslangen fra
kompressoren på tilkoblingen på
tetningsmiddelflasken og monter
tetningsmiddelflasken i beholde‐
ren på kompressoren.
Type 2: Fjern skruepluggen fra
kompressoren og fra tetningsmid‐
delflasken. Skru fast flasken på
kompressoren uten å fjerne tinnf‐
olien fra flasken.
3. Sett kompressoren ved siden av dekket slik at flaska med tetnings‐middel står.
4. Skru av ventilhetten på det defekte dekket.
5.Type 1: Skru påfyllingsslangen på
dekkventilen.

Pleie av bilen265

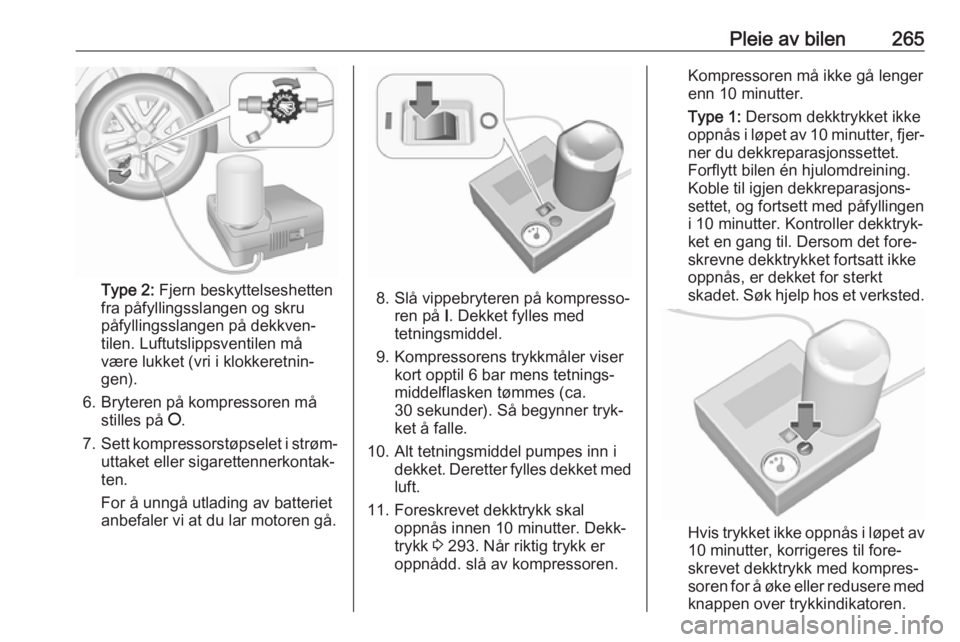

Type 2: Fjern beskyttelseshetten
fra påfyllingsslangen og skru
påfyllingsslangen på dekkven‐
tilen. Luftutslippsventilen må
være lukket (vri i klokkeretnin‐
gen).
6. Bryteren på kompressoren må stilles på J.
7. Sett kompressorstøpselet i strøm‐
uttaket eller sigarettennerkontak‐
ten.
For å unngå utlading av batteriet
anbefaler vi at du lar motoren gå.8. Slå vippebryteren på kompresso‐ ren på I. Dekket fylles med
tetningsmiddel.
9. Kompressorens trykkmåler viser kort opptil 6 bar mens tetnings‐
middelflasken tømmes (ca.
30 sekunder). Så begynner tryk‐
ket å falle.
10. Alt tetningsmiddel pumpes inn i dekket. Deretter fylles dekket med
luft.
11. Foreskrevet dekktrykk skal oppnås innen 10 minutter. Dekk‐
trykk 3 293. Når riktig trykk er
oppnådd. slå av kompressoren.
Kompressoren må ikke gå lenger
enn 10 minutter.
Type 1: Dersom dekktrykket ikke
oppnås i løpet av 10 minutter, fjer‐ ner du dekkreparasjonssettet.
Forflytt bilen én hjulomdreining.
Koble til igjen dekkreparasjons‐
settet, og fortsett med påfyllingen i 10 minutter. Kontroller dekktryk‐
ket en gang til. Dersom det fore‐
skrevne dekktrykket fortsatt ikke
oppnås, er dekket for sterkt
skadet. Søk hjelp hos et verksted.
Hvis trykket ikke oppnås i løpet av
10 minutter, korrigeres til fore‐
skrevet dekktrykk med kompres‐
soren for å øke eller redusere med knappen over trykkindikatoren.

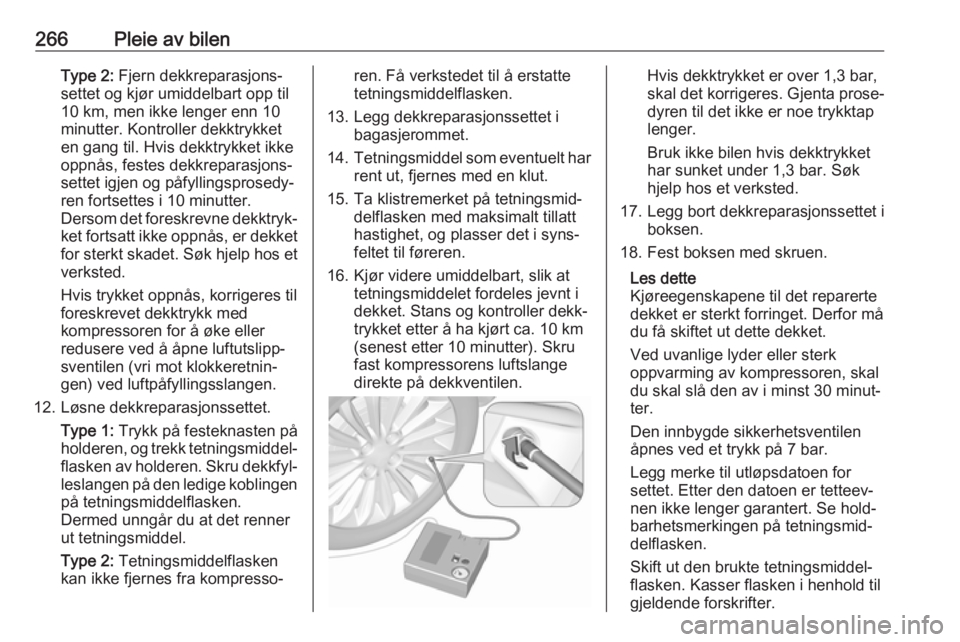

266Pleie av bilenType 2: Fjern dekkreparasjons‐
settet og kjør umiddelbart opp til
10 km, men ikke lenger enn 10
minutter. Kontroller dekktrykket
en gang til. Hvis dekktrykket ikke
oppnås, festes dekkreparasjons‐
settet igjen og påfyllingsprosedy‐
ren fortsettes i 10 minutter.
Dersom det foreskrevne dekktryk‐ ket fortsatt ikke oppnås, er dekket
for sterkt skadet. Søk hjelp hos et verksted.
Hvis trykket oppnås, korrigeres til
foreskrevet dekktrykk med
kompressoren for å øke eller
redusere ved å åpne luftutslipp‐
sventilen (vri mot klokkeretnin‐
gen) ved luftpåfyllingsslangen.
12. Løsne dekkreparasjonssettet. Type 1: Trykk på festeknasten på
holderen, og trekk tetningsmiddel‐ flasken av holderen. Skru dekkfyl‐
leslangen på den ledige koblingen
på tetningsmiddelflasken.
Dermed unngår du at det renner
ut tetningsmiddel.
Type 2: Tetningsmiddelflasken
kan ikke fjernes fra kompresso‐ren. Få verkstedet til å erstatte
tetningsmiddelflasken.
13. Legg dekkreparasjonssettet i bagasjerommet.
14. Tetningsmiddel som eventuelt har
rent ut, fjernes med en klut.
15. Ta klistremerket på tetningsmid‐ delflasken med maksimalt tillatt
hastighet, og plasser det i syns‐
feltet til føreren.
16. Kjør videre umiddelbart, slik at tetningsmiddelet fordeles jevnt i
dekket. Stans og kontroller dekk‐
trykket etter å ha kjørt ca. 10 km
(senest etter 10 minutter). Skru
fast kompressorens luftslange
direkte på dekkventilen.Hvis dekktrykket er over 1,3 bar,
skal det korrigeres. Gjenta prose‐
dyren til det ikke er noe trykktap
lenger.
Bruk ikke bilen hvis dekktrykket
har sunket under 1,3 bar. Søk
hjelp hos et verksted.
17. Legg bort dekkreparasjonssettet i boksen.
18. Fest boksen med skruen.
Les dette
Kjøreegenskapene til det reparerte
dekket er sterkt forringet. Derfor må
du få skiftet ut dette dekket.
Ved uvanlige lyder eller sterk
oppvarming av kompressoren, skal
du skal slå den av i minst 30 minut‐
ter.
Den innbygde sikkerhetsventilen
åpnes ved et trykk på 7 bar.
Legg merke til utløpsdatoen for
settet. Etter den datoen er tetteev‐
nen ikke lenger garantert. Se hold‐
barhetsmerkingen på tetningsmid‐
delflasken.
Skift ut den brukte tetningsmiddel‐
flasken. Kasser flasken i henhold til
gjeldende forskrifter.

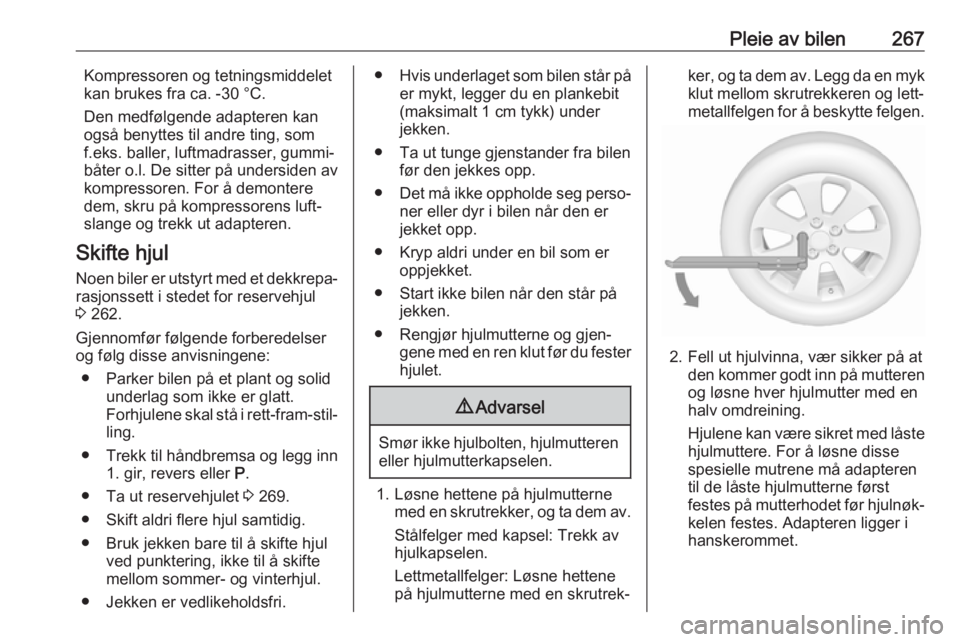

Pleie av bilen267Kompressoren og tetningsmiddelet
kan brukes fra ca. -30 °C.
Den medfølgende adapteren kan
også benyttes til andre ting, som
f.eks. baller, luftmadrasser, gummi‐
båter o.l. De sitter på undersiden av
kompressoren. For å demontere
dem, skru på kompressorens luft‐
slange og trekk ut adapteren.
Skifte hjul
Noen biler er utstyrt med et dekkrepa‐
rasjonssett i stedet for reservehjul
3 262.
Gjennomfør følgende forberedelser
og følg disse anvisningene:
● Parker bilen på et plant og solid underlag som ikke er glatt.
Forhjulene skal stå i rett-fram-stil‐
ling.
● Trekk til håndbremsa og legg inn
1. gir, revers eller P.
● Ta ut reservehjulet 3 269.
● Skift aldri flere hjul samtidig.
● Bruk jekken bare til å skifte hjul ved punktering, ikke til å skifte
mellom sommer- og vinterhjul.
● Jekken er vedlikeholdsfri.● Hvis underlaget som bilen står på
er mykt, legger du en plankebit
(maksimalt 1 cm tykk) under
jekken.
● Ta ut tunge gjenstander fra bilen før den jekkes opp.
● Det må ikke oppholde seg perso‐
ner eller dyr i bilen når den er
jekket opp.
● Kryp aldri under en bil som er oppjekket.
● Start ikke bilen når den står på jekken.
● Rengjør hjulmutterne og gjen‐ gene med en ren klut før du festerhjulet.9 Advarsel
Smør ikke hjulbolten, hjulmutteren
eller hjulmutterkapselen.
1. Løsne hettene på hjulmutterne med en skrutrekker, og ta dem av.
Stålfelger med kapsel: Trekk av
hjulkapselen.
Lettmetallfelger: Løsne hettene
på hjulmutterne med en skrutrek‐
ker, og ta dem av. Legg da en myk
klut mellom skrutrekkeren og lett‐
metallfelgen for å beskytte felgen.
2. Fell ut hjulvinna, vær sikker på at den kommer godt inn på mutteren
og løsne hver hjulmutter med en
halv omdreining.
Hjulene kan være sikret med låste hjulmuttere. For å løsne disse
spesielle mutrene må adapteren
til de låste hjulmutterne først
festes på mutterhodet før hjulnøk‐
kelen festes. Adapteren ligger i
hanskerommet.

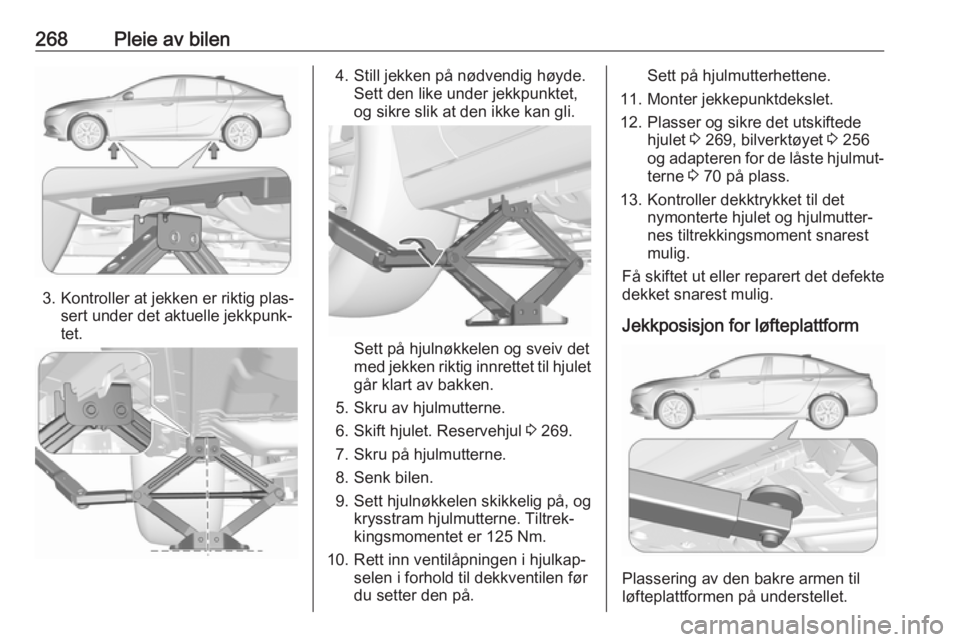

268Pleie av bilen
3. Kontroller at jekken er riktig plas‐sert under det aktuelle jekkpunk‐
tet.
4. Still jekken på nødvendig høyde. Sett den like under jekkpunktet,
og sikre slik at den ikke kan gli.
Sett på hjulnøkkelen og sveiv det
med jekken riktig innrettet til hjulet
går klart av bakken.
5. Skru av hjulmutterne.
6. Skift hjulet. Reservehjul 3 269.
7. Skru på hjulmutterne.
8. Senk bilen.
9. Sett hjulnøkkelen skikkelig på, og krysstram hjulmutterne. Tiltrek‐
kingsmomentet er 125 Nm.
10. Rett inn ventilåpningen i hjulkap‐ selen i forhold til dekkventilen før
du setter den på.
Sett på hjulmutterhettene.
11. Monter jekkepunktdekslet.
12. Plasser og sikre det utskiftede hjulet 3 269, bilverktøyet 3 256
og adapteren for de låste hjulmut‐ terne 3 70 på plass.
13. Kontroller dekktrykket til det nymonterte hjulet og hjulmutter‐
nes tiltrekkingsmoment snarest
mulig.
Få skiftet ut eller reparert det defekte
dekket snarest mulig.
Jekkposisjon for løfteplattform
Plassering av den bakre armen til
løfteplattformen på understellet.
