OPEL INSIGNIA BREAK 2017.75 Instruksjonsbok

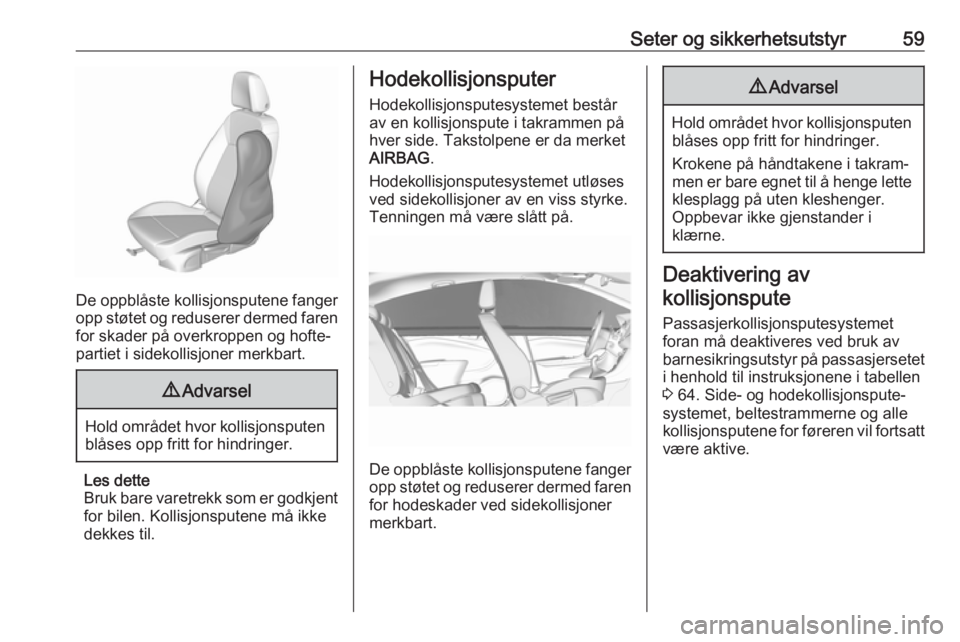

Seter og sikkerhetsutstyr59
De oppblåste kollisjonsputene fangeropp støtet og reduserer dermed faren
for skader på overkroppen og hofte‐
partiet i sidekollisjoner merkbart.
9 Advarsel
Hold området hvor kollisjonsputen
blåses opp fritt for hindringer.
Les dette
Bruk bare varetrekk som er godkjent for bilen. Kollisjonsputene må ikke
dekkes til.
Hodekollisjonsputer
Hodekollisjonsputesystemet består
av en kollisjonspute i takrammen på
hver side. Takstolpene er da merket
AIRBAG .
Hodekollisjonsputesystemet utløses ved sidekollisjoner av en viss styrke.Tenningen må være slått på.
De oppblåste kollisjonsputene fanger opp støtet og reduserer dermed faren
for hodeskader ved sidekollisjoner
merkbart.
9 Advarsel
Hold området hvor kollisjonsputen
blåses opp fritt for hindringer.
Krokene på håndtakene i takram‐
men er bare egnet til å henge lette
klesplagg på uten kleshenger.
Oppbevar ikke gjenstander i
klærne.
Deaktivering av
kollisjonspute
Passasjerkollisjonsputesystemet
foran må deaktiveres ved bruk av
barnesikringsutstyr på passasjersetet
i henhold til instruksjonene i tabellen
3 64. Side- og hodekollisjonspute‐
systemet, beltestrammerne og alle
kollisjonsputene for føreren vil fortsatt være aktive.

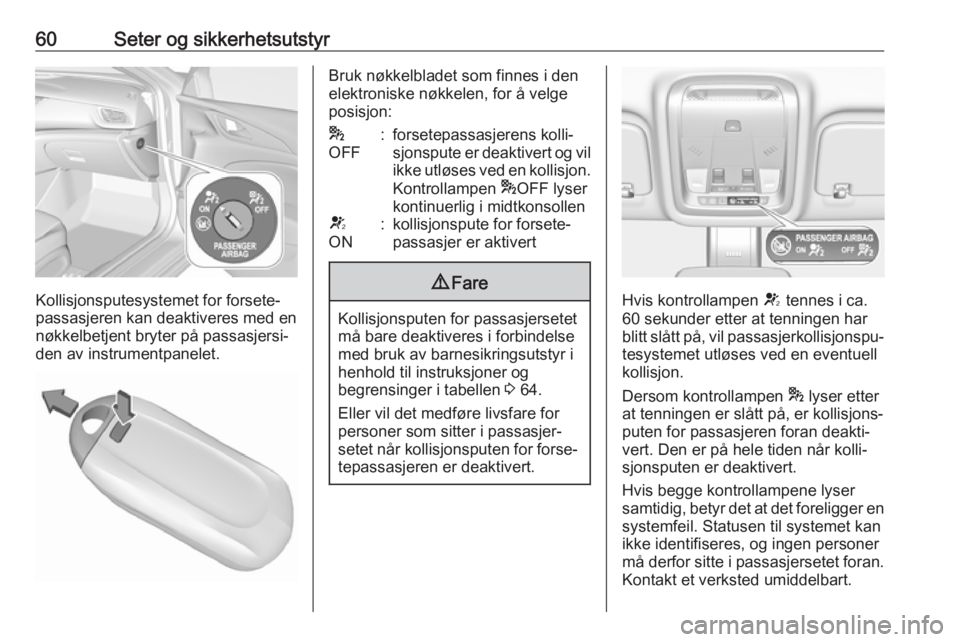

60Seter og sikkerhetsutstyr
Kollisjonsputesystemet for forsete‐
passasjeren kan deaktiveres med en
nøkkelbetjent bryter på passasjersi‐
den av instrumentpanelet.
Bruk nøkkelbladet som finnes i den
elektroniske nøkkelen, for å velge
posisjon:*
OFF:forsetepassasjerens kolli‐
sjonspute er deaktivert og vil
ikke utløses ved en kollisjon.
Kontrollampen *OFF lyser
kontinuerlig i midtkonsollenV
ON:kollisjonspute for forsete‐
passasjer er aktivert9 Fare
Kollisjonsputen for passasjersetet
må bare deaktiveres i forbindelse
med bruk av barnesikringsutstyr i
henhold til instruksjoner og
begrensinger i tabellen 3 64.
Eller vil det medføre livsfare for
personer som sitter i passasjer‐
setet når kollisjonsputen for forse‐ tepassasjeren er deaktivert.
Hvis kontrollampen V tennes i ca.
60 sekunder etter at tenningen har
blitt slått på, vil passasjerkollisjonspu‐ tesystemet utløses ved en eventuell
kollisjon.
Dersom kontrollampen * lyser etter
at tenningen er slått på, er kollisjons‐
puten for passasjeren foran deakti‐
vert. Den er på hele tiden når kolli‐
sjonsputen er deaktivert.
Hvis begge kontrollampene lyser
samtidig, betyr det at det foreligger en
systemfeil. Statusen til systemet kan
ikke identifiseres, og ingen personer
må derfor sitte i passasjersetet foran.
Kontakt et verksted umiddelbart.

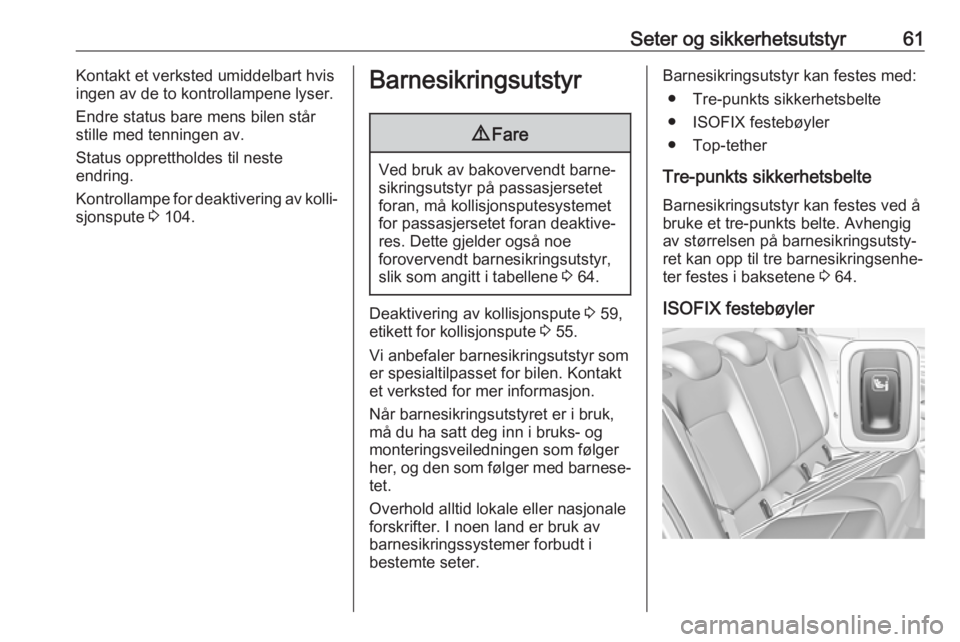

Seter og sikkerhetsutstyr61Kontakt et verksted umiddelbart hvis
ingen av de to kontrollampene lyser.
Endre status bare mens bilen står stille med tenningen av.
Status opprettholdes til neste
endring.
Kontrollampe for deaktivering av kolli‐
sjonspute 3 104.Barnesikringsutstyr9 Fare
Ved bruk av bakovervendt barne‐
sikringsutstyr på passasjersetet
foran, må kollisjonsputesystemet
for passasjersetet foran deaktive‐
res. Dette gjelder også noe
forovervendt barnesikringsutstyr,
slik som angitt i tabellene 3 64.
Deaktivering av kollisjonspute 3 59,
etikett for kollisjonspute 3 55.
Vi anbefaler barnesikringsutstyr som er spesialtilpasset for bilen. Kontakt
et verksted for mer informasjon.
Når barnesikringsutstyret er i bruk,
må du ha satt deg inn i bruks- og
monteringsveiledningen som følger
her, og den som følger med barnese‐
tet.
Overhold alltid lokale eller nasjonale
forskrifter. I noen land er bruk av
barnesikringssystemer forbudt i
bestemte seter.
Barnesikringsutstyr kan festes med:
● Tre-punkts sikkerhetsbelte
● ISOFIX festebøyler
● Top-tether
Tre-punkts sikkerhetsbelte
Barnesikringsutstyr kan festes ved å
bruke et tre-punkts belte. Avhengig
av størrelsen på barnesikringsutsty‐ ret kan opp til tre barnesikringsenhe‐
ter festes i baksetene 3 64.
ISOFIX festebøyler

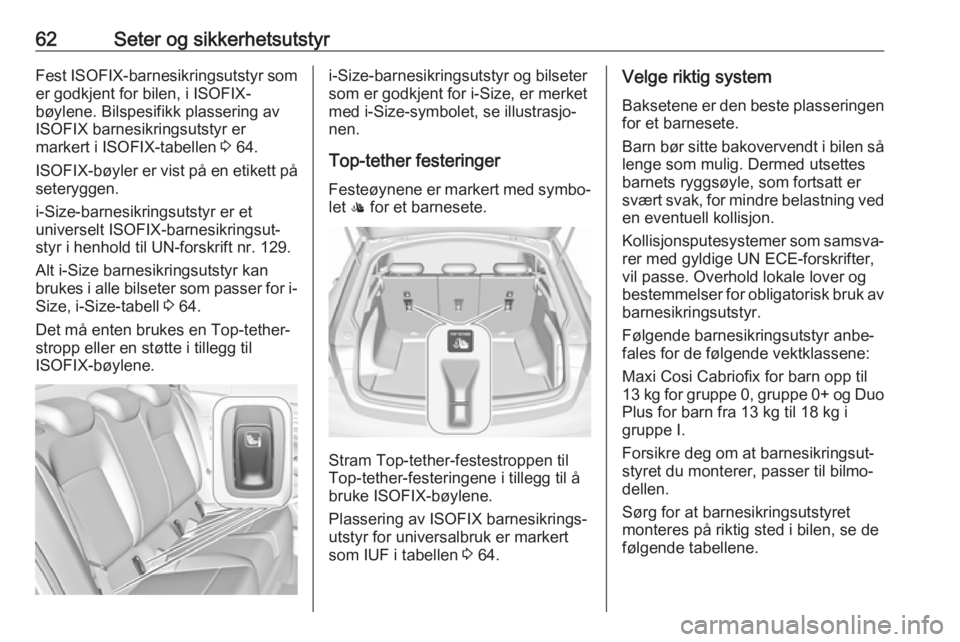

62Seter og sikkerhetsutstyrFest ISOFIX-barnesikringsutstyr som
er godkjent for bilen, i ISOFIX-
bøylene. Bilspesifikk plassering av
ISOFIX barnesikringsutstyr er
markert i ISOFIX-tabellen 3 64.
ISOFIX-bøyler er vist på en etikett på seteryggen.
i-Size-barnesikringsutstyr er et
universelt ISOFIX-barnesikringsut‐
styr i henhold til UN-forskrift nr. 129.
Alt i-Size barnesikringsutstyr kan
brukes i alle bilseter som passer for i-
Size, i-Size-tabell 3 64.
Det må enten brukes en Top-tether-
stropp eller en støtte i tillegg til
ISOFIX-bøylene.i-Size-barnesikringsutstyr og bilseter
som er godkjent for i-Size, er merket med i-Size-symbolet, se illustrasjo‐
nen.
Top-tether festeringer
Festeøynene er markert med symbo‐
let : for et barnesete.
Stram Top-tether-festestroppen til
Top-tether-festeringene i tillegg til å
bruke ISOFIX-bøylene.
Plassering av ISOFIX barnesikrings‐
utstyr for universalbruk er markert
som IUF i tabellen 3 64.
Velge riktig system
Baksetene er den beste plasseringen
for et barnesete.
Barn bør sitte bakovervendt i bilen så lenge som mulig. Dermed utsettes
barnets ryggsøyle, som fortsatt er
svært svak, for mindre belastning ved
en eventuell kollisjon.
Kollisjonsputesystemer som samsva‐ rer med gyldige UN ECE-forskrifter,vil passe. Overhold lokale lover og
bestemmelser for obligatorisk bruk av barnesikringsutstyr.
Følgende barnesikringsutstyr anbe‐
fales for de følgende vektklassene:
Maxi Cosi Cabriofix for barn opp til
13 kg for gruppe 0, gruppe 0+ og Duo
Plus for barn fra 13 kg til 18 kg i
gruppe I.
Forsikre deg om at barnesikringsut‐
styret du monterer, passer til bilmo‐
dellen.
Sørg for at barnesikringsutstyret
monteres på riktig sted i bilen, se de
følgende tabellene.

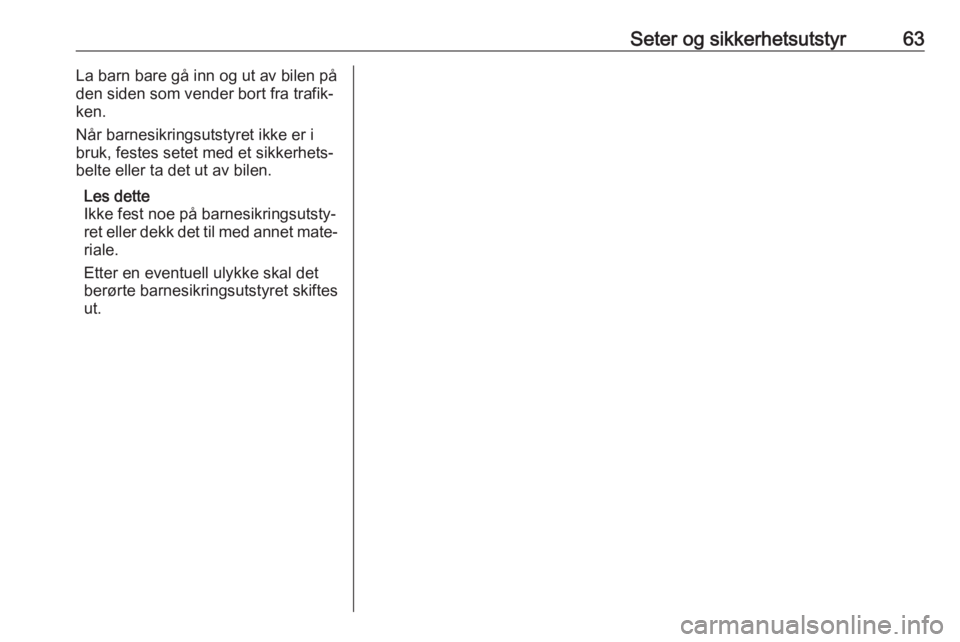

Seter og sikkerhetsutstyr63La barn bare gå inn og ut av bilen på
den siden som vender bort fra trafik‐
ken.
Når barnesikringsutstyret ikke er i
bruk, festes setet med et sikkerhets‐
belte eller ta det ut av bilen.
Les dette
Ikke fest noe på barnesikringsutsty‐
ret eller dekk det til med annet mate‐
riale.
Etter en eventuell ulykke skal det
berørte barnesikringsutstyret skiftes ut.

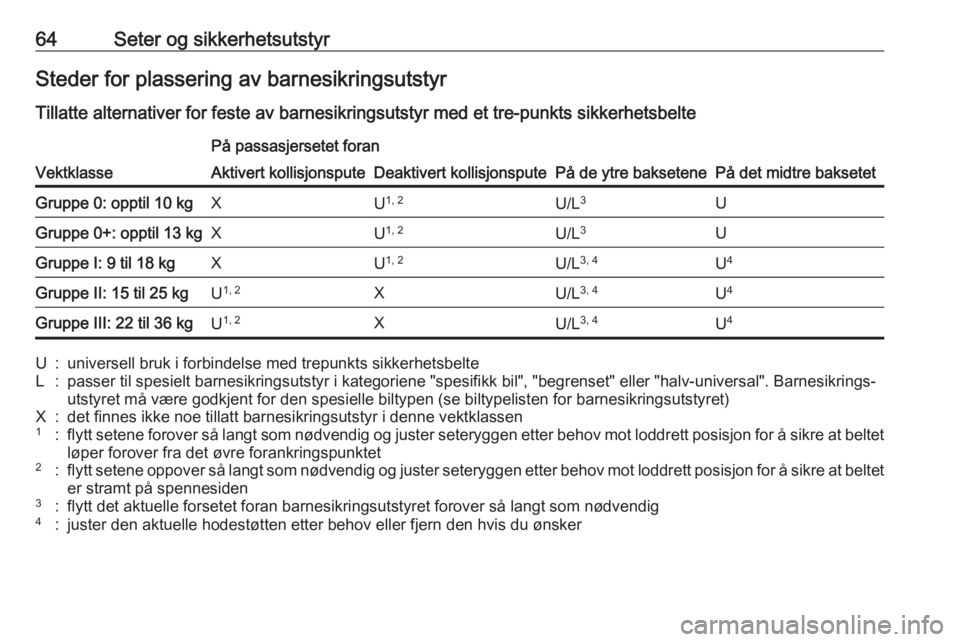

64Seter og sikkerhetsutstyrSteder for plassering av barnesikringsutstyr
Tillatte alternativer for feste av barnesikringsutstyr med et tre-punkts sikkerhetsbelte
Vektklasse
På passasjersetet foran
På de ytre baksetenePå det midtre baksetet
Aktivert kollisjonsputeDeaktivert kollisjonsputeGruppe 0: opptil 10 kgXU 1, 2U/L 3UGruppe 0+: opptil 13 kgXU1, 2U/L 3UGruppe I: 9 til 18 kgXU1, 2U/L 3, 4U4Gruppe II: 15 til 25 kgU1, 2XU/L 3, 4U4Gruppe III: 22 til 36 kgU1, 2XU/L 3, 4U4U:universell bruk i forbindelse med trepunkts sikkerhetsbelteL:passer til spesielt barnesikringsutstyr i kategoriene "spesifikk bil", "begrenset" eller "halv-universal". Barnesikrings‐
utstyret må være godkjent for den spesielle biltypen (se biltypelisten for barnesikringsutstyret)X:det finnes ikke noe tillatt barnesikringsutstyr i denne vektklassen1:flytt setene forover så langt som nødvendig og juster seteryggen etter behov mot loddrett posisjon for å sikre at beltet
løper forover fra det øvre forankringspunktet2:flytt setene oppover så langt som nødvendig og juster seteryggen etter behov mot loddrett posisjon for å sikre at beltet
er stramt på spennesiden3:flytt det aktuelle forsetet foran barnesikringsutstyret forover så langt som nødvendig4:juster den aktuelle hodestøtten etter behov eller fjern den hvis du ønsker

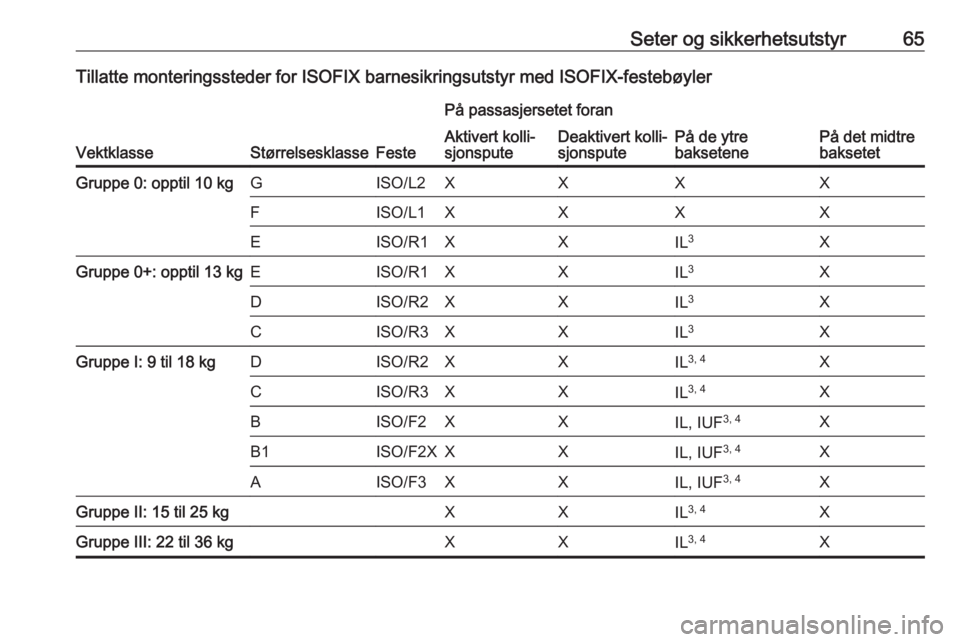

Seter og sikkerhetsutstyr65Tillatte monteringssteder for ISOFIX barnesikringsutstyr med ISOFIX-festebøyler
VektklasseStørrelsesklasseFeste
På passasjersetet foran
På de ytre
baksetenePå det midtre
baksetet
Aktivert kolli‐
sjonsputeDeaktivert kolli‐
sjonsputeGruppe 0: opptil 10 kgGISO/L2XXXXFISO/L1XXXXEISO/R1XXIL 3XGruppe 0+: opptil 13 kgEISO/R1XXIL3XDISO/R2XXIL 3XCISO/R3XXIL3XGruppe I: 9 til 18 kgDISO/R2XXIL3, 4XCISO/R3XXIL3, 4XBISO/F2XXIL, IUF 3, 4XB1ISO/F2XXXIL, IUF3, 4XAISO/F3XXIL, IUF3, 4XGruppe II: 15 til 25 kgXXIL3, 4XGruppe III: 22 til 36 kgXXIL3, 4X

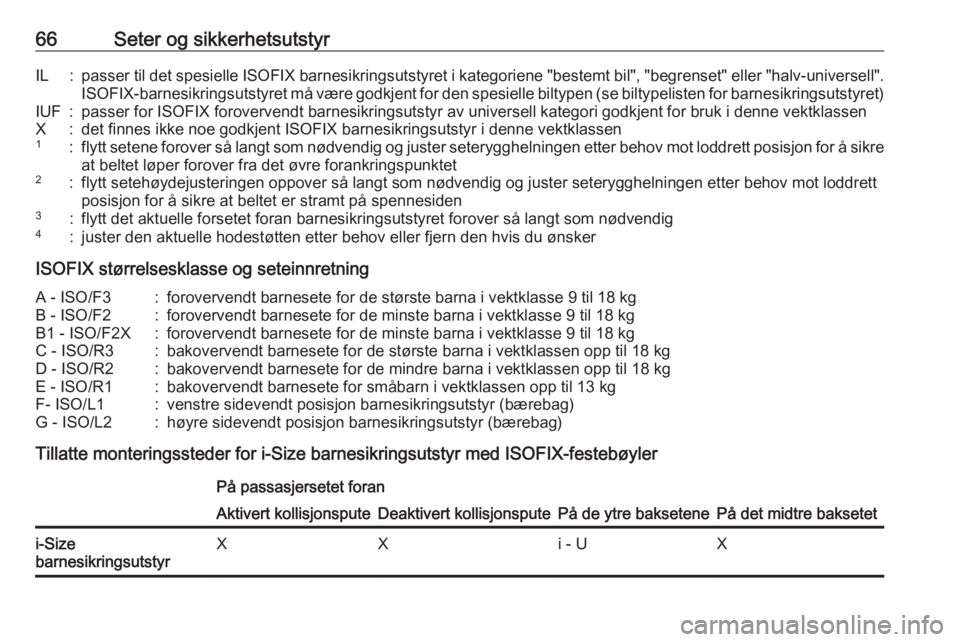

66Seter og sikkerhetsutstyrIL:passer til det spesielle ISOFIX barnesikringsutstyret i kategoriene "bestemt bil", "begrenset" eller "halv-universell".ISOFIX-barnesikringsutstyret må være godkjent for den spesielle biltypen (se biltypelisten for barnesikringsutstyret)IUF:passer for ISOFIX forovervendt barnesikringsutstyr av universell kategori godkjent for bruk i denne vektklassenX:det finnes ikke noe godkjent ISOFIX barnesikringsutstyr i denne vektklassen1:flytt setene forover så langt som nødvendig og juster seterygghelningen etter behov mot loddrett posisjon for å sikre at beltet løper forover fra det øvre forankringspunktet2:flytt setehøydejusteringen oppover så langt som nødvendig og juster seterygghelningen etter behov mot loddrettposisjon for å sikre at beltet er stramt på spennesiden3:flytt det aktuelle forsetet foran barnesikringsutstyret forover så langt som nødvendig4:juster den aktuelle hodestøtten etter behov eller fjern den hvis du ønsker
ISOFIX størrelsesklasse og seteinnretning
A - ISO/F3:forovervendt barnesete for de største barna i vektklasse 9 til 18 kgB - ISO/F2:forovervendt barnesete for de minste barna i vektklasse 9 til 18 kgB1 - ISO/F2X:forovervendt barnesete for de minste barna i vektklasse 9 til 18 kgC - ISO/R3:bakovervendt barnesete for de største barna i vektklassen opp til 18 kgD - ISO/R2:bakovervendt barnesete for de mindre barna i vektklassen opp til 18 kgE - ISO/R1:bakovervendt barnesete for småbarn i vektklassen opp til 13 kgF- ISO/L1:venstre sidevendt posisjon barnesikringsutstyr (bærebag)G - ISO/L2:høyre sidevendt posisjon barnesikringsutstyr (bærebag)
Tillatte monteringssteder for i-Size barnesikringsutstyr med ISOFIX-festebøyler
På passasjersetet foran
På de ytre baksetenePå det midtre baksetet
Aktivert kollisjonsputeDeaktivert kollisjonsputei-Size
barnesikringsutstyrXXi - UX

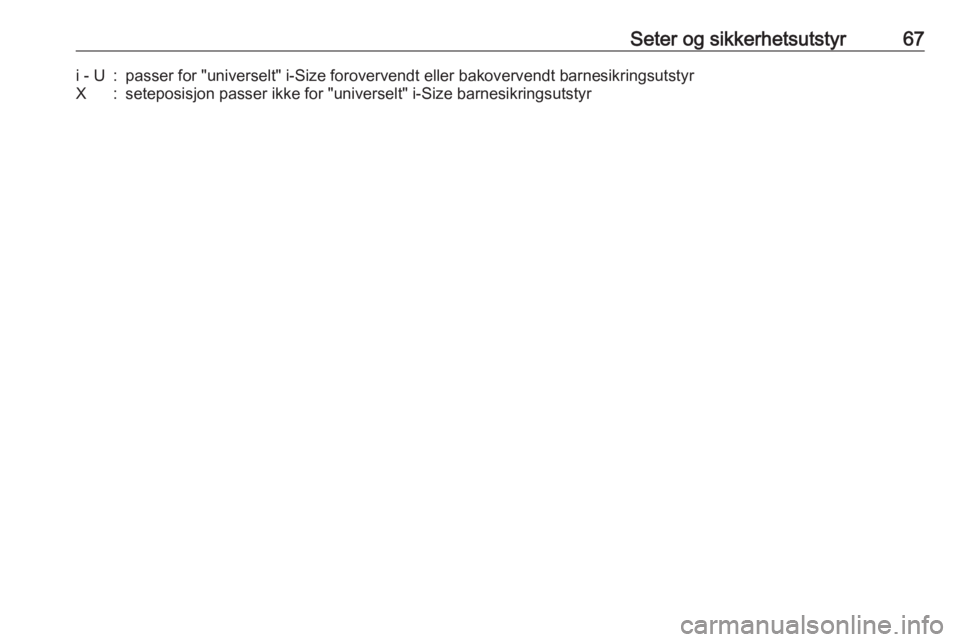

Seter og sikkerhetsutstyr67i - U:passer for "universelt" i-Size forovervendt eller bakovervendt barnesikringsutstyrX:seteposisjon passer ikke for "universelt" i-Size barnesikringsutstyr

68Seter og sikkerhetsutstyrFotgjengerbeskyttel‐
sessystem
Aktivt panser
Fotgjengerbeskyttelsessystemet kan
bidra til å redusere skadene for
fotgjengere ved frontkollisjoner.
Når følerne i fremre støtfanger oppda‐ ger et bestemt sammenstøt i hastig‐
hetsområdet mellom 25 km/t og
50 km/t, vil den bakre delen av panse‐ ret løftes for å redusere hodeskader
for fotgjengerne.
Dessuten er den fremre støtfangeren
utformet slik at den reduserer
benskader for fotgjengerne.
Det aktive panseret kan bare utløses
en gang og blir stående i hevet posi‐
sjon. En melding vises i førerinforma‐
sjonen.
Ta kontakt med et verksted så snart
som mulig, og tilpass kjøringen, for å
få skiftet ut utløserne, hengslene og
panseret.9 Advarsel
Ikke kjør med løftet panser.
9Advarsel
Etter en frontkollisjon kan støt‐
fangeren foran se ut som den er i orden, men følerne kan være
skadet. Ta kontakt med et verk‐
sted for å verifisere korrekte funk‐
sjoner for følerne.
Systemet kan ikke utløses under
følgende forhold:
● Støtet er utenfor følernes område.
● Følerne er skadet eller blokkert av tilbehørsdeler.
● Panseret er blokkert av snø eller is.
● Bilhastigheten er ikke i det aktuelle området.
● Gjenstanden er for liten.
Manuell senking av panseret9 Advarsel
Etter at systemet er utløst er
hengslene på panseret varme. Må ikke berøres.
Senke det utløste panseret for å kjøre
til det nærmeste verkstedet:
1. Trekk i utløserspaken for panse‐ ret.
2. Skyv sikkerhetslåsen mot bilens venstre side.
3. Åpne panseret omtrent 20 cm og senk det langsomt uten at det
hektes inn.
4. Skyv ned panseret med begge hender i de bakre hjørnene i små
trinn, alternativt på høyre og
venstre side.
9 Advarsel
Sørg for å holde deg borte fra
kanten på panseret for unngå
skader.
