OPEL INSIGNIA BREAK 2017.75 Instruktionsbok
Manufacturer: OPEL, Model Year: 2017.75, Model line: INSIGNIA BREAK, Model: OPEL INSIGNIA BREAK 2017.75Pages: 317, PDF Size: 9.07 MB
Page 21 of 317

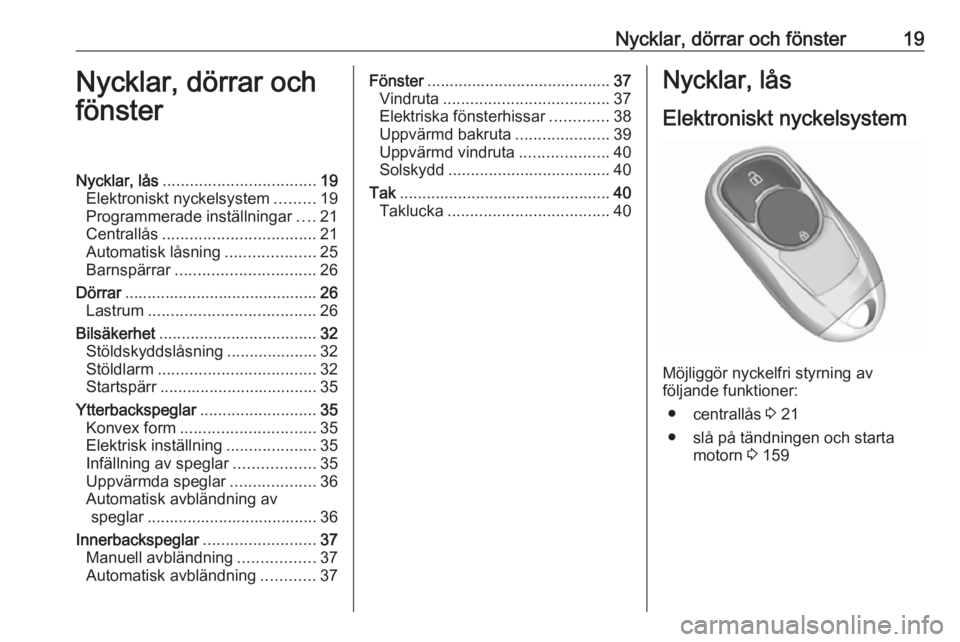

Nycklar, dörrar och fönster19Nycklar, dörrar och
fönsterNycklar, lås .................................. 19
Elektroniskt nyckelsystem .........19
Programmerade inställningar ....21
Centrallås .................................. 21
Automatisk låsning ....................25
Barnspärrar ............................... 26
Dörrar ........................................... 26
Lastrum ..................................... 26
Bilsäkerhet ................................... 32
Stöldskyddslåsning ....................32
Stöldlarm ................................... 32
Startspärr ................................... 35
Ytterbackspeglar ..........................35
Konvex form .............................. 35
Elektrisk inställning ....................35
Infällning av speglar ..................35
Uppvärmda speglar ...................36
Automatisk avbländning av speglar ...................................... 36
Innerbackspeglar .........................37
Manuell avbländning .................37
Automatisk avbländning ............37Fönster......................................... 37
Vindruta ..................................... 37
Elektriska fönsterhissar .............38
Uppvärmd bakruta .....................39
Uppvärmd vindruta ....................40
Solskydd .................................... 40
Tak ............................................... 40
Taklucka .................................... 40Nycklar, lås
Elektroniskt nyckelsystem
Möjliggör nyckelfri styrning av
följande funktioner:
● centrallås 3 21
● slå på tändningen och starta motorn 3 159
Page 22 of 317

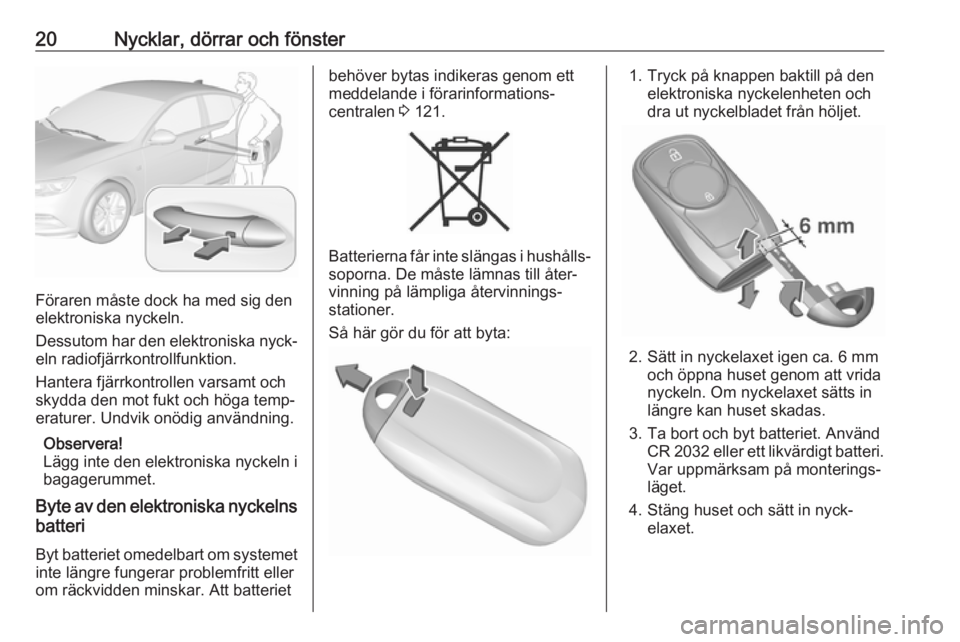

20Nycklar, dörrar och fönster
Föraren måste dock ha med sig den
elektroniska nyckeln.
Dessutom har den elektroniska nyck‐ eln radiofjärrkontrollfunktion.
Hantera fjärrkontrollen varsamt och
skydda den mot fukt och höga temp‐
eraturer. Undvik onödig användning.
Observera!
Lägg inte den elektroniska nyckeln i
bagagerummet.
Byte av den elektroniska nyckelns batteri
Byt batteriet omedelbart om systemet
inte längre fungerar problemfritt eller
om räckvidden minskar. Att batteriet
behöver bytas indikeras genom ett
meddelande i förarinformations‐
centralen 3 121.
Batterierna får inte slängas i hushålls‐
soporna. De måste lämnas till åter‐
vinning på lämpliga återvinnings‐
stationer.
Så här gör du för att byta:
1. Tryck på knappen baktill på den elektroniska nyckelenheten och
dra ut nyckelbladet från höljet.
2. Sätt in nyckelaxet igen ca. 6 mm och öppna huset genom att vrida
nyckeln. Om nyckelaxet sätts in
längre kan huset skadas.
3. Ta bort och byt batteriet. Använd CR 2032 eller ett likvärdigt batteri.
Var uppmärksam på monterings‐
läget.
4. Stäng huset och sätt in nyck‐ elaxet.
Page 23 of 317
Nycklar, dörrar och fönster21Batterierna får inte slängas i hushålls‐
soporna. De måste lämnas till åter‐
vinning på lämpliga återvinnings‐
stationer.
Störning
Om centrallåset inte fungerar eller om det inte går att starta motorn kan det
bero på något av följande:
● Fel på elektronisk nyckel.
● Den elektroniska nyckeln är utan‐
för mottagningsområdet.
● Batterispänningen är för låg.
● Överbelastning av centrallåset genom många aktiveringar på
kort tid leder till att strömförsörj‐
ningen bryts en kort stund.
● Störning från externa radiosän‐ dare med högre effekt.
För att åtgärda orsaken till stör‐
ningen, ändra den elektroniska nyck‐
elns position.
Manuell upplåsning 3 21.Programmerade
inställningar
Varje gång som tändningen slås av så sparas följande inställningar auto‐
matiskt av den elektroniska nyckeln:
● automatisk klimatreglering
● belysning
● Infotainmentsystem
● centrallås
● Sport-läge
● komfortinställningar
De sparade inställningarna används
automatiskt nästa gång som tänd‐
ningen slås på med den programme‐
rade elektroniska nyckeln 3 19.
En förutsättning är att Personlig
inställning förare aktiveras i de
personliga inställningarna för
Info-Display . Detta måste ställas in för
varje elektronisk nyckel som
används. Statusändringen är endast
tillgänglig sedan bilen låsts och låsts
upp.
Det elmanövrerade sätets tilldelade
minnesposition återkallas automat‐
iskt när tändningen slås på och Autoinställning aktiveras i Info-Display för
den memorerade elektroniska nyck‐
eln.
Elmanövrerad stol 3 47.
Personliga inställningar 3 123.
Centrallås Upplåsning och låsning av dörrar,
bagagerum och tanklock.
Drar du i en dörrs innerhandtag en
gång låser du upp den. Drar du i
handtaget en gång till öppnas dörren.
Observera!
Vid en olycka där airbags eller
bältesträckare löst ut låses bilen upp automatiskt.
Observera!
En kort stund efter upplåsning med
den elektroniska nyckeln låses
dörrarna automatiskt igen om ingen
dörr har öppnats. En förutsättning är
att inställningen är aktiverad i
personliga inställningar 3 123.
Page 24 of 317

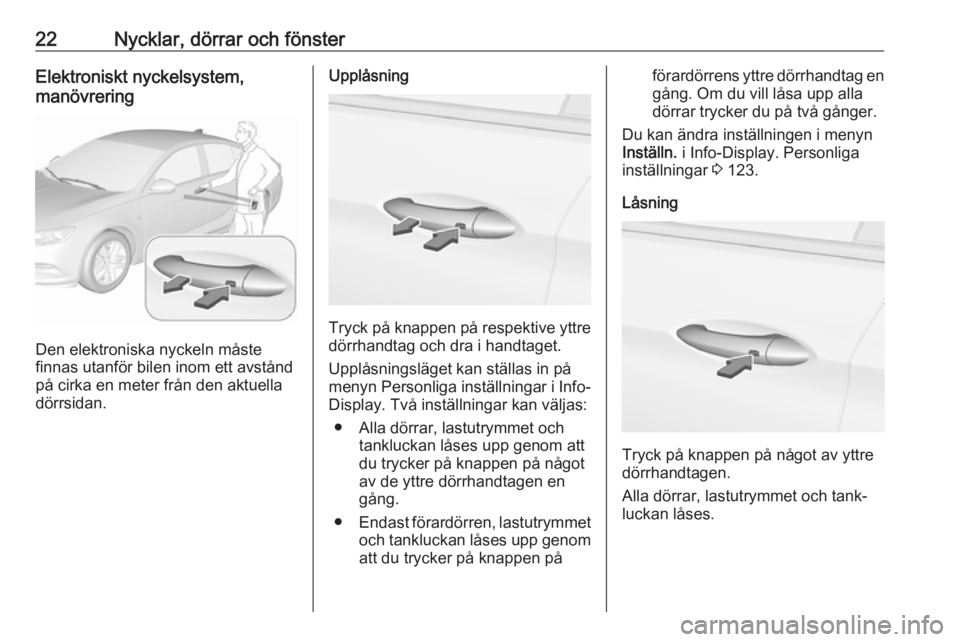

22Nycklar, dörrar och fönsterElektroniskt nyckelsystem,
manövrering
Den elektroniska nyckeln måste
finnas utanför bilen inom ett avstånd
på cirka en meter från den aktuella
dörrsidan.
Upplåsning
Tryck på knappen på respektive yttre
dörrhandtag och dra i handtaget.
Upplåsningsläget kan ställas in på
menyn Personliga inställningar i Info- Display. Två inställningar kan väljas:
● Alla dörrar, lastutrymmet och tankluckan låses upp genom att
du trycker på knappen på något
av de yttre dörrhandtagen en
gång.
● Endast förardörren, lastutrymmet
och tankluckan låses upp genomatt du trycker på knappen på
förardörrens yttre dörrhandtag en
gång. Om du vill låsa upp alla
dörrar trycker du på två gånger.
Du kan ändra inställningen i menyn
Inställn. i Info-Display. Personliga
inställningar 3 123.
Låsning
Tryck på knappen på något av yttre
dörrhandtagen.
Alla dörrar, lastutrymmet och tank‐
luckan låses.
Page 25 of 317

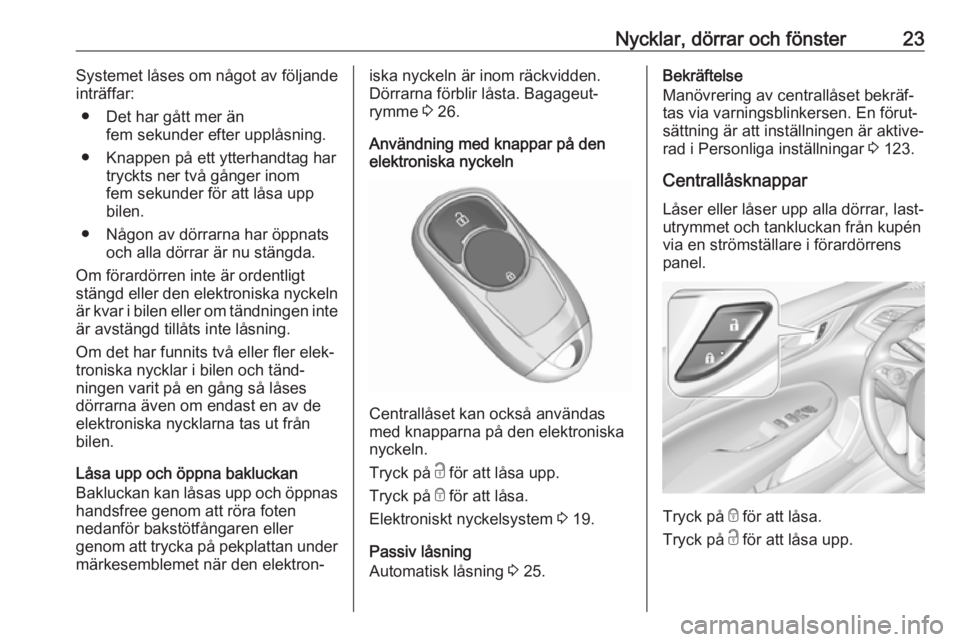

Nycklar, dörrar och fönster23Systemet låses om något av följande
inträffar:
● Det har gått mer än fem sekunder efter upplåsning.
● Knappen på ett ytterhandtag har tryckts ner två gånger inom
fem sekunder för att låsa upp
bilen.
● Någon av dörrarna har öppnats och alla dörrar är nu stängda.
Om förardörren inte är ordentligt
stängd eller den elektroniska nyckeln
är kvar i bilen eller om tändningen inte är avstängd tillåts inte låsning.
Om det har funnits två eller fler elek‐
troniska nycklar i bilen och tänd‐
ningen varit på en gång så låses
dörrarna även om endast en av de
elektroniska nycklarna tas ut från
bilen.
Låsa upp och öppna bakluckan
Bakluckan kan låsas upp och öppnas
handsfree genom att röra foten
nedanför bakstötfångaren eller
genom att trycka på pekplattan under
märkesemblemet när den elektron‐iska nyckeln är inom räckvidden.
Dörrarna förblir låsta. Bagageut‐
rymme 3 26.
Användning med knappar på den
elektroniska nyckeln
Centrallåset kan också användas
med knapparna på den elektroniska
nyckeln.
Tryck på c för att låsa upp.
Tryck på e för att låsa.
Elektroniskt nyckelsystem 3 19.
Passiv låsning
Automatisk låsning 3 25.
Bekräftelse
Manövrering av centrallåset bekräf‐
tas via varningsblinkersen. En förut‐
sättning är att inställningen är aktive‐
rad i Personliga inställningar 3 123.
Centrallåsknappar Låser eller låser upp alla dörrar, last‐
utrymmet och tankluckan från kupén
via en strömställare i förardörrens
panel.
Tryck på e
för att låsa.
Tryck på c för att låsa upp.
Page 26 of 317

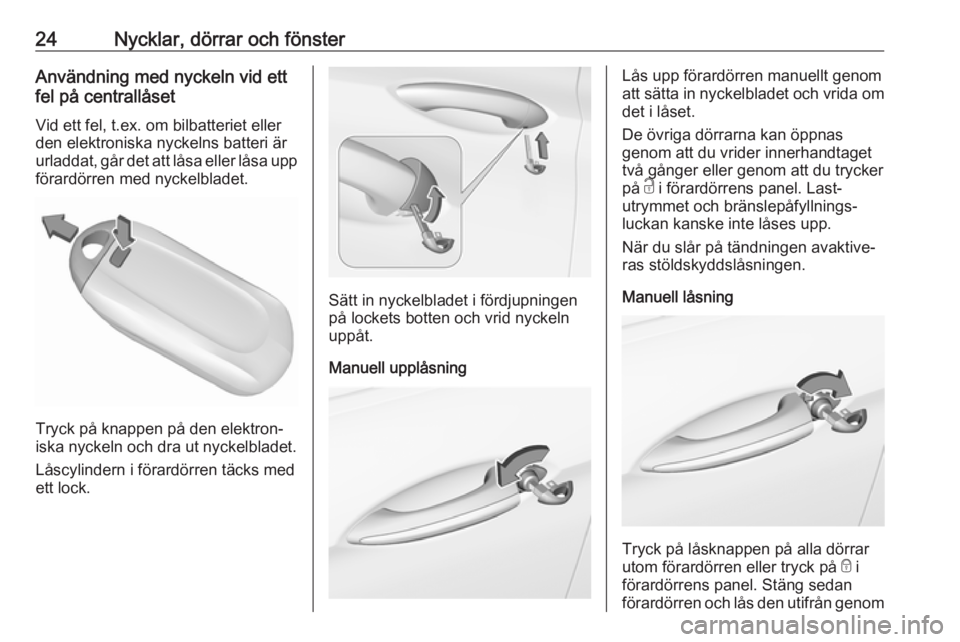

24Nycklar, dörrar och fönsterAnvändning med nyckeln vid ett
fel på centrallåset
Vid ett fel, t.ex. om bilbatteriet eller
den elektroniska nyckelns batteri är
urladdat, går det att låsa eller låsa upp förardörren med nyckelbladet.
Tryck på knappen på den elektron‐
iska nyckeln och dra ut nyckelbladet.
Låscylindern i förardörren täcks med ett lock.
Sätt in nyckelbladet i fördjupningenpå lockets botten och vrid nyckeln
uppåt.
Manuell upplåsning
Lås upp förardörren manuellt genom
att sätta in nyckelbladet och vrida om
det i låset.
De övriga dörrarna kan öppnas
genom att du vrider innerhandtaget
två gånger eller genom att du trycker
på c i förardörrens panel. Last‐
utrymmet och bränslepåfyllnings‐
luckan kanske inte låses upp.
När du slår på tändningen avaktive‐
ras stöldskyddslåsningen.
Manuell låsning
Tryck på låsknappen på alla dörrar
utom förardörren eller tryck på e i
förardörrens panel. Stäng sedan
förardörren och lås den utifrån genom
Page 27 of 317

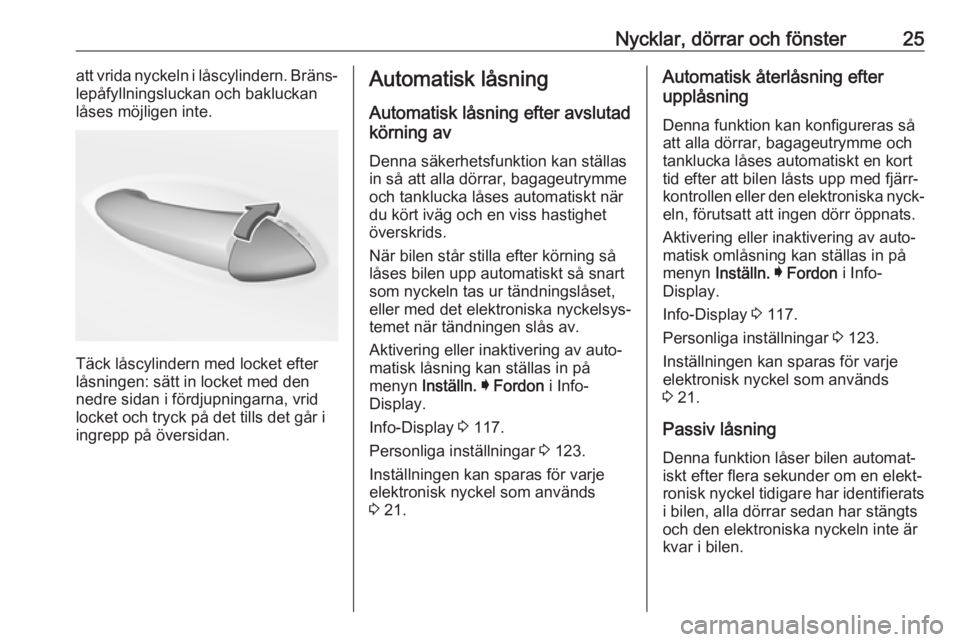

Nycklar, dörrar och fönster25att vrida nyckeln i låscylindern. Bräns‐
lepåfyllningsluckan och bakluckan
låses möjligen inte.
Täck låscylindern med locket efter
låsningen: sätt in locket med den
nedre sidan i fördjupningarna, vrid
locket och tryck på det tills det går i
ingrepp på översidan.
Automatisk låsning
Automatisk låsning efter avslutad
körning av
Denna säkerhetsfunktion kan ställas
in så att alla dörrar, bagageutrymme
och tanklucka låses automatiskt när
du kört iväg och en viss hastighet
överskrids.
När bilen står stilla efter körning så
låses bilen upp automatiskt så snart
som nyckeln tas ur tändningslåset,
eller med det elektroniska nyckelsys‐ temet när tändningen slås av.
Aktivering eller inaktivering av auto‐
matisk låsning kan ställas in på
menyn Inställn. I Fordon i Info-
Display.
Info-Display 3 117.
Personliga inställningar 3 123.
Inställningen kan sparas för varje elektronisk nyckel som används
3 21.Automatisk återlåsning efter
upplåsning
Denna funktion kan konfigureras så
att alla dörrar, bagageutrymme och
tanklucka låses automatiskt en kort
tid efter att bilen låsts upp med fjärr‐
kontrollen eller den elektroniska nyck‐ eln, förutsatt att ingen dörr öppnats.
Aktivering eller inaktivering av auto‐
matisk omlåsning kan ställas in på
menyn Inställn. I Fordon i Info-
Display.
Info-Display 3 117.
Personliga inställningar 3 123.
Inställningen kan sparas för varje elektronisk nyckel som används
3 21.
Passiv låsning
Denna funktion låser bilen automat‐
iskt efter flera sekunder om en elekt‐
ronisk nyckel tidigare har identifierats i bilen, alla dörrar sedan har stängts
och den elektroniska nyckeln inte är
kvar i bilen.
Page 28 of 317

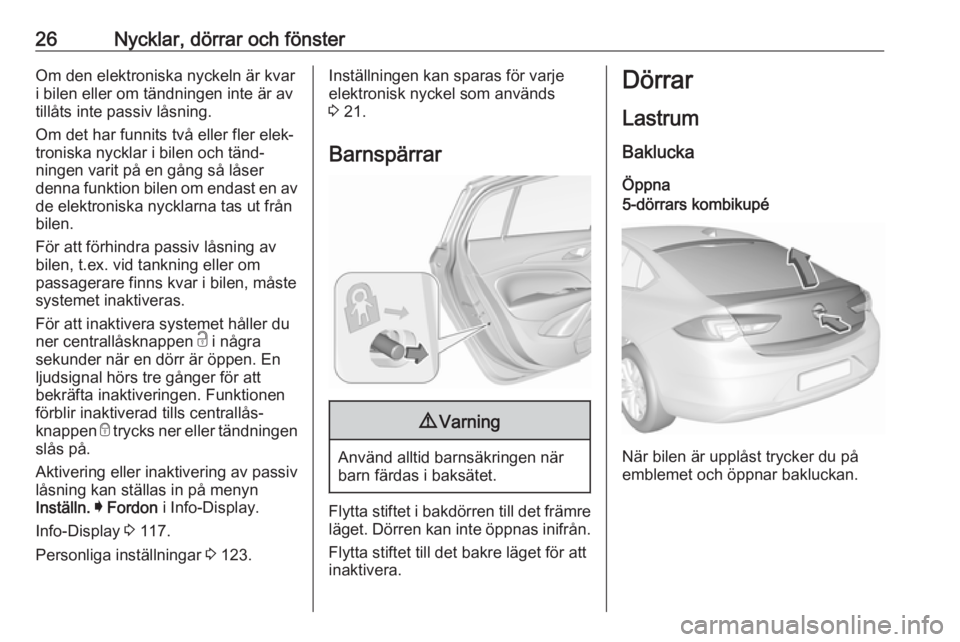

26Nycklar, dörrar och fönsterOm den elektroniska nyckeln är kvari bilen eller om tändningen inte är av
tillåts inte passiv låsning.
Om det har funnits två eller fler elek‐
troniska nycklar i bilen och tänd‐
ningen varit på en gång så låser
denna funktion bilen om endast en av
de elektroniska nycklarna tas ut från
bilen.
För att förhindra passiv låsning av
bilen, t.ex. vid tankning eller om
passagerare finns kvar i bilen, måste
systemet inaktiveras.
För att inaktivera systemet håller du
ner centrallåsknappen c i några
sekunder när en dörr är öppen. En ljudsignal hörs tre gånger för att
bekräfta inaktiveringen. Funktionen
förblir inaktiverad tills centrallås‐
knappen e trycks ner eller tändningen
slås på.
Aktivering eller inaktivering av passiv
låsning kan ställas in på menyn
Inställn. I Fordon i Info-Display.
Info-Display 3 117.
Personliga inställningar 3 123.Inställningen kan sparas för varje
elektronisk nyckel som används
3 21.
Barnspärrar9 Varning
Använd alltid barnsäkringen när
barn färdas i baksätet.
Flytta stiftet i bakdörren till det främre
läget. Dörren kan inte öppnas inifrån.
Flytta stiftet till det bakre läget för att
inaktivera.
Dörrar
Lastrum Baklucka
Öppna5-dörrars kombikupé
När bilen är upplåst trycker du på
emblemet och öppnar bakluckan.
Page 29 of 317
Nycklar, dörrar och fönster27Sports Tourer
När bilen är upplåst trycker du på
pekplattan under bakluckans list och
öppnar bakluckan manuellt.
Centrallås 3 21.
Stänga
Använd handtaget på insidan.
Centrallås 3 21.
Motormanövrerad baklucka
9 Varning
Var försiktig vid användning av
den motormanövrerade
bakluckan. Risk för personskador, särskilt för barn.
Observera den rörliga bakluckan
noga när den används. Se till att
ingenting fastnar under manövre‐
ringen och att ingen står inom
förflyttningsområdet.
Den motormanövrerade bakluckan
kan manövreras med:
● Att trycka två gånger på X på
den elektroniska nyckeln. För att
förhindra oavsiktlig öppning av
bakluckan måste X hållas in
längre än under låsning eller upplåsning.
● Handsfree-användning med rörelsesensor under bakstöt‐
fångaren.
● Pekplattan under den yttre listen på bakluckan och C i den
öppna bakluckan.
● Strömställaren C på insidan av
förardörren.
På bilar med automatisk växellåda
kan bakluckan bara manövreras när bilen står stilla med växelväljaren i
läge P.
Page 30 of 317
28Nycklar, dörrar och fönsterBlinkersljusen blinkar och en ljudsig‐nal hörs när den motormanövreradebakluckan är i rörelse.
Observera!
Manövrering av den motormanövre‐
rade bakluckan leder inte till manöv‐
rering av centrallåset. För att kunna
öppna bakluckan med knappen på
den elektroniska nyckeln, eller med
pekplattan under bakluckans list
eller via handsfree-manövrering behöver bilen inte låsas upp. En
förutsättning är att den elektroniska
nyckeln finns utanför bilen, inom
ungefär en meter från bakluckan.
Lämna inte den elektroniska nyckeln i lastrummet.
Lås bilen sedan du stängt om du
tidigare hade låst upp den.
Centrallås 3 21.Manövrering med den elektroniska
nyckeln
Tryck två gånger på X för att öppna
eller stänga bakluckan. För att
förhindra oavsiktlig öppning av
bakluckan måste X hållas in längre
än under låsning eller upplåsning.
Handsfree-användning med
rörelsesensor under bakstötfångaren
Öppna eller stäng bakluckan genom
att röra foten fram och tillbaka nedan‐
för bakstötfångaren i det område där
hologrammet projiceras på marken.
Håll inte foten stilla eller rör den för
sakta nedanför stötfångaren. Den
elektroniska nyckeln måste finnas
utanför bilen inom ett avstånd på cirka en meter från bakluckan. När fotrörel‐
sen detekteras av sensorn öppnas
eller stängs bakluckan efter en kort
fördröjning.
