OPEL INSIGNIA BREAK 2017.75 Instruktionsbok

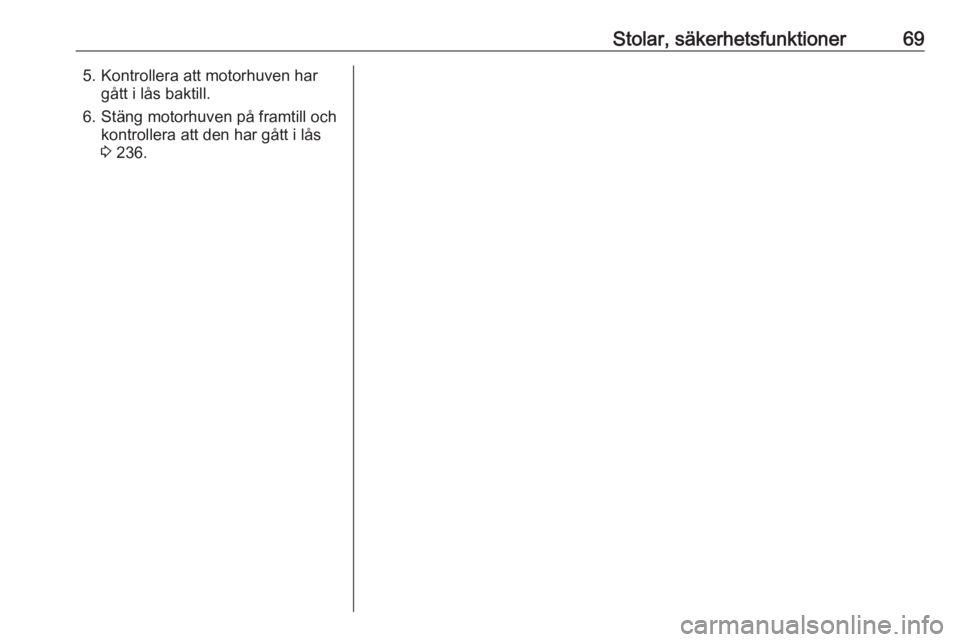

Stolar, säkerhetsfunktioner695. Kontrollera att motorhuven hargått i lås baktill.
6. Stäng motorhuven på framtill och kontrollera att den har gått i lås
3 236.

70FörvaringFörvaringFörvaringsfack............................. 70
Handskfack ................................ 70
Mugghållare ............................... 70
Förvaring fram ........................... 71
Solglasögonfack ........................71
Förvaringsutrymme i armstöd ....71
Förvaringsutrymme i mittkonsol ................................. 71
Lastrum ........................................ 72
Insynsskydd lastrum ..................75
Lucka till förvaringsutrymme under lastrumsgolv ...................77
Förvaringsutrymme bak .............77
Lastsäkringsöglor ......................78
Lasthanteringssystem ...............78
Skyddsnät .................................. 78
Varningstriangel ........................81
Första hjälpen-sats ....................81
Lasthållare ................................... 82
Lastningsinformation ...................83Förvaringsfack9Varning
Förvara inte tunga eller vassa
föremål i förvaringsfacken. I så fall kan förvaringsfackens lock
öppnas och personerna i bilen kan skadas av föremål som kastas
omkring vid hård inbromsning,
plötslig riktningsförändring eller en
olycka.
Handskfack
Handskfacket ska vara stängt under
körning.
Mugghållare
Mugghållarna är placerade i mittkon‐
solen under ett lock. Öppna locket.

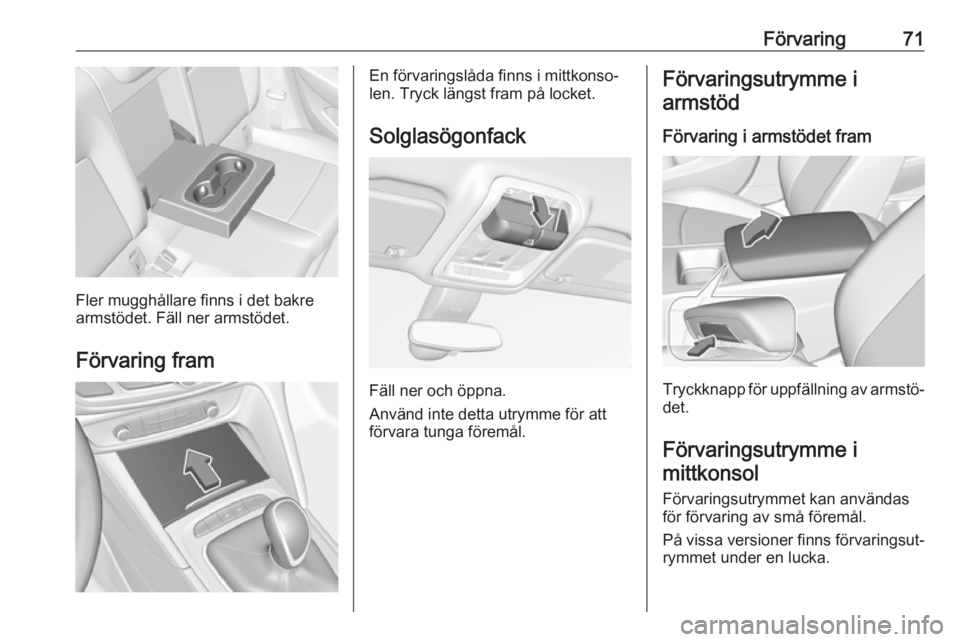

Förvaring71
Fler mugghållare finns i det bakre
armstödet. Fäll ner armstödet.
Förvaring fram
En förvaringslåda finns i mittkonso‐
len. Tryck längst fram på locket.
Solglasögonfack
Fäll ner och öppna.
Använd inte detta utrymme för att
förvara tunga föremål.
Förvaringsutrymme i
armstöd
Förvaring i armstödet fram
Tryckknapp för uppfällning av armstö‐det.
Förvaringsutrymme i mittkonsol
Förvaringsutrymmet kan användas
för förvaring av små föremål.
På vissa versioner finns förvaringsut‐ rymmet under en lucka.

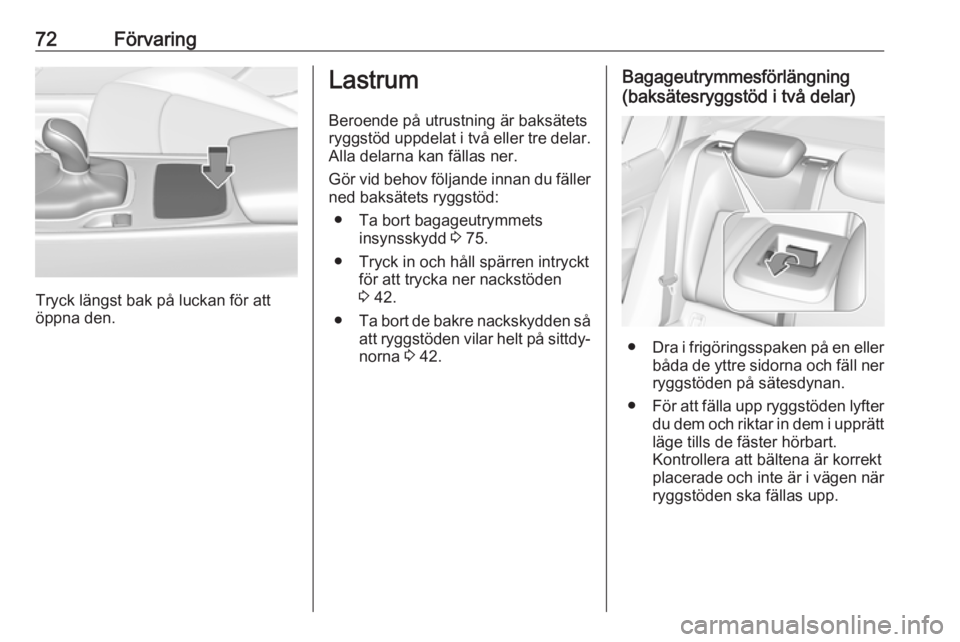

72Förvaring
Tryck längst bak på luckan för att
öppna den.
Lastrum
Beroende på utrustning är baksätets
ryggstöd uppdelat i två eller tre delar.
Alla delarna kan fällas ner.
Gör vid behov följande innan du fäller ned baksätets ryggstöd:
● Ta bort bagageutrymmets insynsskydd 3 75.
● Tryck in och håll spärren intryckt för att trycka ner nackstöden
3 42.
● Ta bort de bakre nackskydden så
att ryggstöden vilar helt på sittdy‐ norna 3 42.Bagageutrymmesförlängning
(baksätesryggstöd i två delar)
● Dra i frigöringsspaken på en eller
båda de yttre sidorna och fäll ner
ryggstöden på sätesdynan.
● För att fälla upp ryggstöden lyfter
du dem och riktar in dem i upprättläge tills de fäster hörbart.
Kontrollera att bältena är korrekt
placerade och inte är i vägen när
ryggstöden ska fällas upp.

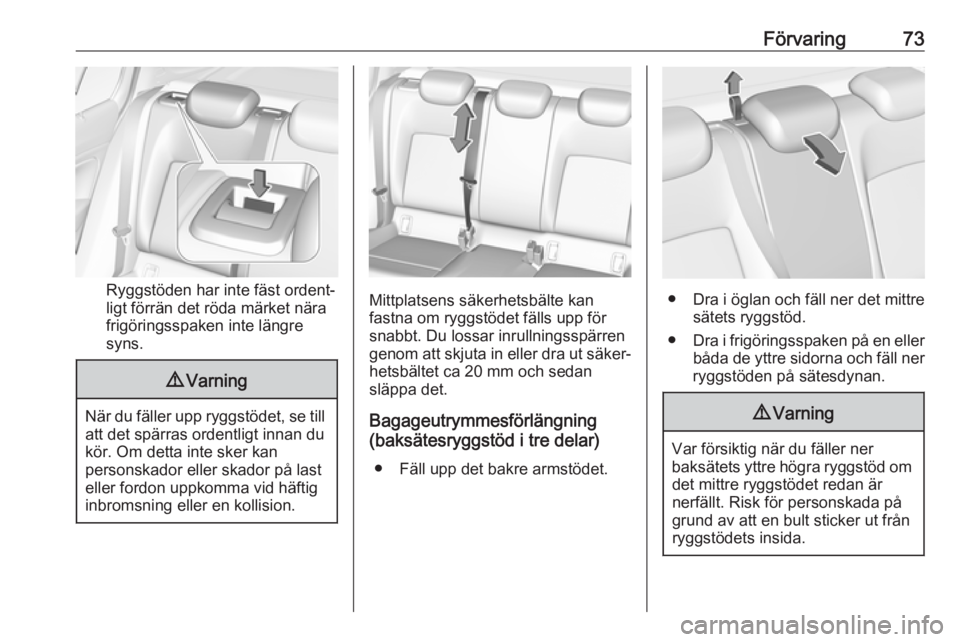

Förvaring73
Ryggstöden har inte fäst ordent‐
ligt förrän det röda märket nära
frigöringsspaken inte längre
syns.
9 Varning
När du fäller upp ryggstödet, se till
att det spärras ordentligt innan du
kör. Om detta inte sker kan
personskador eller skador på last
eller fordon uppkomma vid häftig
inbromsning eller en kollision.
Mittplatsens säkerhetsbälte kan
fastna om ryggstödet fälls upp för
snabbt. Du lossar inrullningsspärren
genom att skjuta in eller dra ut säker‐ hetsbältet ca 20 mm och sedan
släppa det.
Bagageutrymmesförlängning
(baksätesryggstöd i tre delar)
● Fäll upp det bakre armstödet.● Dra i öglan och fäll ner det mittre sätets ryggstöd.
● Dra i frigöringsspaken på en eller
båda de yttre sidorna och fäll ner
ryggstöden på sätesdynan.
9 Varning
Var försiktig när du fäller ner
baksätets yttre högra ryggstöd om det mittre ryggstödet redan är
nerfällt. Risk för personskada på
grund av att en bult sticker ut från
ryggstödets insida.

74Förvaring
●Dra i frigöringsspaken på en eller
båda de yttre sidorna och fäll ner
ryggstöden på sätesdynan.
9 Varning
Var försiktig när du fäller ner
baksätets yttre högra ryggstöd om det mittre ryggstödet redan är
nerfällt. Risk för personskada på
grund av att en bult sticker ut från
ryggstödets insida.
● Alternativt kan du fälla de bakre ryggstöden från bagageutrym‐
met: Dra i strömställaren på
vänster eller höger sidovägg i bagageutrymmet för att fälla ned
motsvarande del av det bakre ryggstödet.
9 Varning
Var försiktig när du manövrerar de
bakre ryggstöden från bagageut‐rymmet. Ryggstödet fälls ned med
avsevärd kraft. Risk för person‐
skador, särskilt för barn.
Kontrollera att inget är fastsatt vid
baksätena eller ligger på sittdy‐
nan.
● För att fälla upp ryggstöden lyfter
du dem och riktar in dem i upprätt läge tills de fäster hörbart.
Kontrollera att bältena är korrekt
placerade och inte är i vägen när ryggstöden ska fällas upp.
Ryggstöden har inte fäst ordent‐
ligt förrän det röda märket nära
frigöringsspaken inte längre
syns.

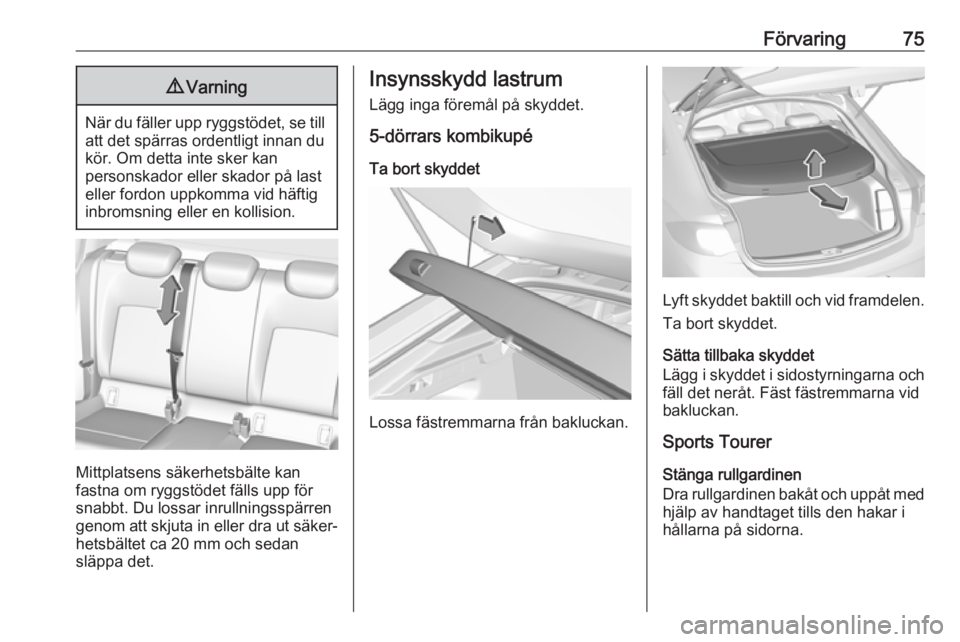

Förvaring759Varning
När du fäller upp ryggstödet, se till
att det spärras ordentligt innan du
kör. Om detta inte sker kan
personskador eller skador på last
eller fordon uppkomma vid häftig
inbromsning eller en kollision.
Mittplatsens säkerhetsbälte kan
fastna om ryggstödet fälls upp för
snabbt. Du lossar inrullningsspärren
genom att skjuta in eller dra ut säker‐
hetsbältet ca 20 mm och sedan
släppa det.
Insynsskydd lastrum
Lägg inga föremål på skyddet.
5-dörrars kombikupé
Ta bort skyddet
Lossa fästremmarna från bakluckan.
Lyft skyddet baktill och vid framdelen.
Ta bort skyddet.
Sätta tillbaka skyddet
Lägg i skyddet i sidostyrningarna och
fäll det neråt. Fäst fästremmarna vid
bakluckan.
Sports Tourer
Stänga rullgardinen
Dra rullgardinen bakåt och uppåt med hjälp av handtaget tills den hakar i
hållarna på sidorna.

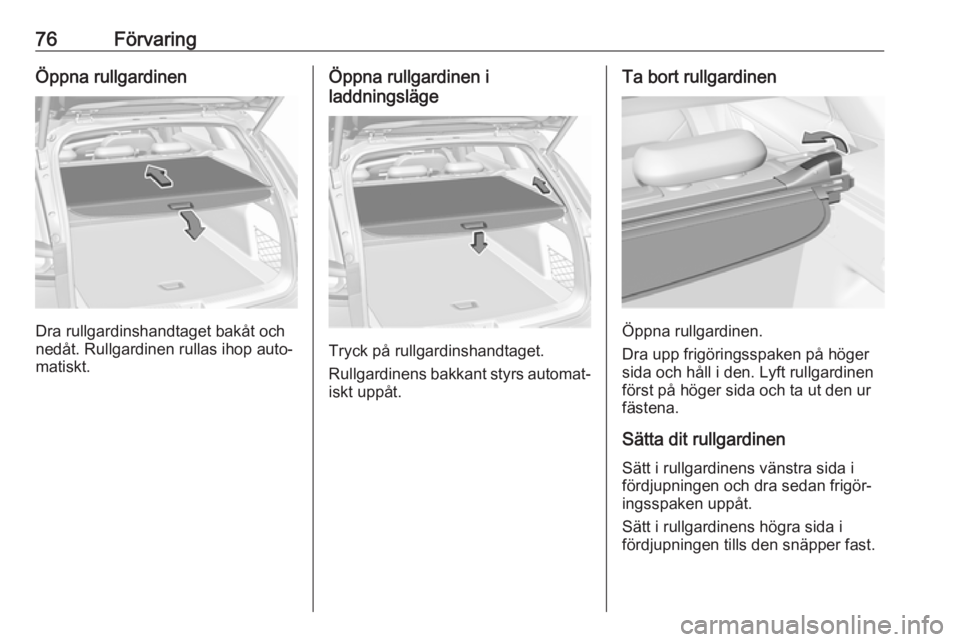

76FörvaringÖppna rullgardinen
Dra rullgardinshandtaget bakåt och
nedåt. Rullgardinen rullas ihop auto‐
matiskt.
Öppna rullgardinen i
laddningsläge
Tryck på rullgardinshandtaget.
Rullgardinens bakkant styrs automat‐ iskt uppåt.
Ta bort rullgardinen
Öppna rullgardinen.
Dra upp frigöringsspaken på höger
sida och håll i den. Lyft rullgardinen
först på höger sida och ta ut den ur
fästena.
Sätta dit rullgardinen
Sätt i rullgardinens vänstra sida i
fördjupningen och dra sedan frigör‐
ingsspaken uppåt.
Sätt i rullgardinens högra sida i
fördjupningen tills den snäpper fast.

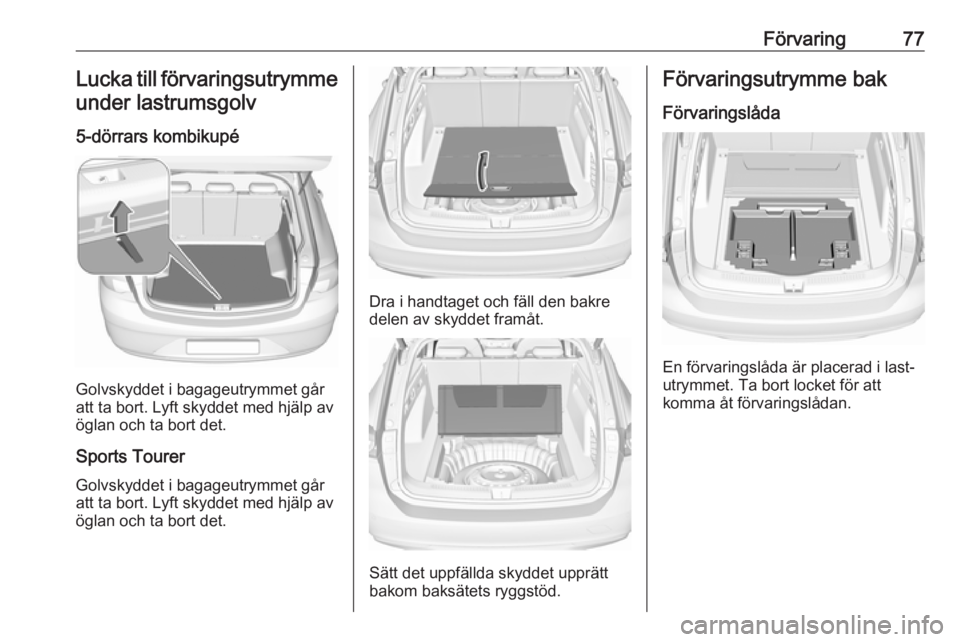

Förvaring77Lucka till förvaringsutrymme
under lastrumsgolv
5-dörrars kombikupé
Golvskyddet i bagageutrymmet går
att ta bort. Lyft skyddet med hjälp av öglan och ta bort det.
Sports Tourer Golvskyddet i bagageutrymmet går
att ta bort. Lyft skyddet med hjälp av
öglan och ta bort det.
Dra i handtaget och fäll den bakre
delen av skyddet framåt.
Sätt det uppfällda skyddet upprätt
bakom baksätets ryggstöd.
Förvaringsutrymme bak
Förvaringslåda
En förvaringslåda är placerad i last‐
utrymmet. Ta bort locket för att
komma åt förvaringslådan.

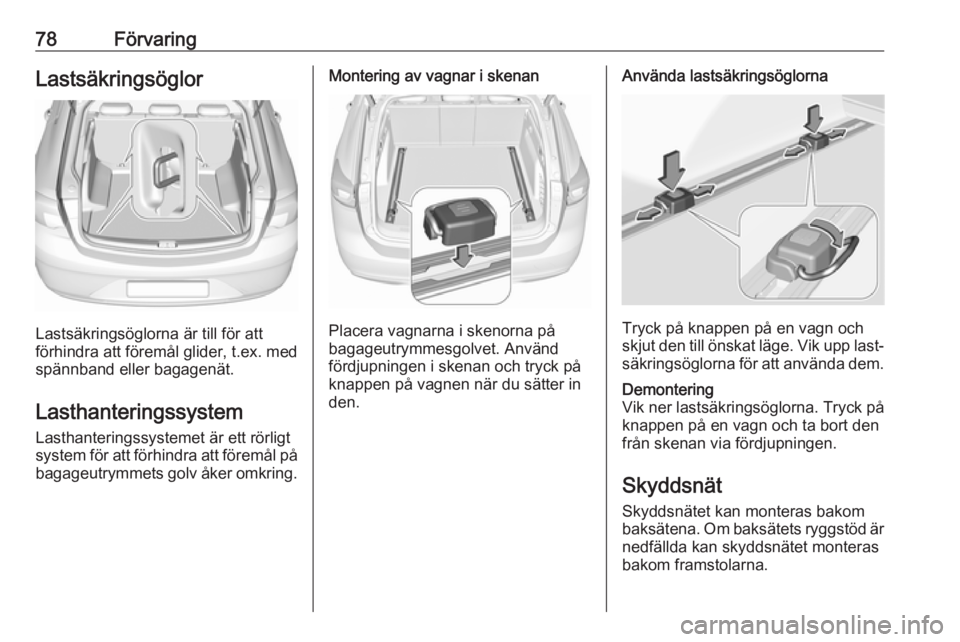

78FörvaringLastsäkringsöglor
Lastsäkringsöglorna är till för att
förhindra att föremål glider, t.ex. med
spännband eller bagagenät.
Lasthanteringssystem
Lasthanteringssystemet är ett rörligt
system för att förhindra att föremål på bagageutrymmets golv åker omkring.
Montering av vagnar i skenan
Placera vagnarna i skenorna på
bagageutrymmesgolvet. Använd
fördjupningen i skenan och tryck på
knappen på vagnen när du sätter in
den.
Använda lastsäkringsöglorna
Tryck på knappen på en vagn och
skjut den till önskat läge. Vik upp last‐
säkringsöglorna för att använda dem.
Demontering
Vik ner lastsäkringsöglorna. Tryck på knappen på en vagn och ta bort den
från skenan via fördjupningen.
Skyddsnät
Skyddsnätet kan monteras bakom
baksätena. Om baksätets ryggstöd är nedfällda kan skyddsnätet monteras
bakom framstolarna.
