OPEL INSIGNIA BREAK 2017.75 Instruktionsbok

Förvaring79Personer får inte färdas bakom
skyddsnätet.
Bakom baksätena
Montering
● Sätt in kassetten i fästena på vänster och höger sida. Obser‐
vera bokstäverna L (vänster sida)
och R (höger sida) på kassetten,
som monteringstips.
Lås kassetten genom att vrida
den något framåt tills pilarna pekar mot varandra.
● Dra ut skyddsnätets stång ur kassetten. Sätt in skyddsnätets
stång i installationsöppningen på ena sidan av takramen. Tryck
ihop stången och sätt in den på
den andra sidan.
Demontering av bagageutrymmets
insynsskydd 3 75
Demontering ● Ta bort och tryck ihop den ena sidan av skyddsnätets stång från
installationsöppningen. Ta bort
den andra sidan av skyddsnätets
stång från installationsöpp‐
ningen.
● Rulla upp skyddsnätet.● Vrid kassetten något bakåt för att
låsa upp den och ta bort den från
hållarna.

80FörvaringBakom framsätena
Montering
● Sätt in skyddsnätets stång i installationsöppningen på ena
sidan av takramen. Tryck ihop
stången och sätt in den på den
andra sidan. Dra ut skyddsnätets stång ur kassetten.
● Sätt fast krokarna på skyddsnät‐ ets kassett i lastsäkringsöglorna i
golvet framför baksätena. Du
kommer åt lastsäkringsöglorna
genom att trycka in krokarna i de perforerade delarna i golvluckan
på båda sidor.
● Spänn båda banden genom att dra i den lösa änden.
● Tryck ner nackskydden och fäll ner baksätets ryggstöd 3 72.
Demontering
● Frigör banden genom att dra i
fliken vid spännaren på båda
sidor.
● Ta bort och tryck ihop den ena sidan av skyddsnätets stång fråninstallationsöppningen. Ta bort
den andra sidan av skyddsnätets
stång från installationsöpp‐
ningen.
● Rulla upp skyddsnätet.
● Lossa krokarna från lastsäkrings‐
öglorna.

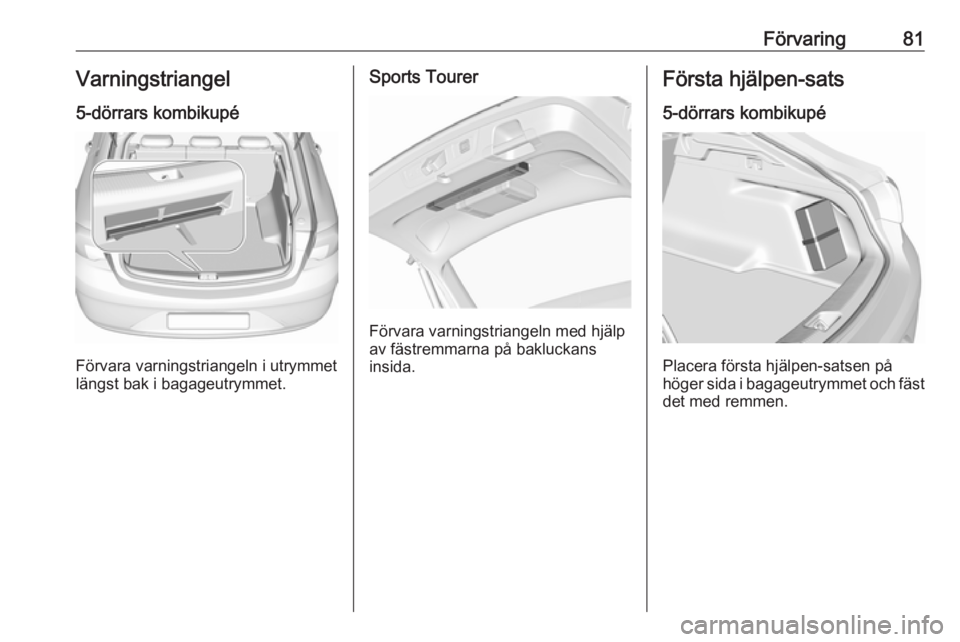

Förvaring81Varningstriangel
5-dörrars kombikupé
Förvara varningstriangeln i utrymmet
längst bak i bagageutrymmet.
Sports Tourer
Förvara varningstriangeln med hjälp
av fästremmarna på bakluckans
insida.
Första hjälpen-sats
5-dörrars kombikupé
Placera första hjälpen-satsen på
höger sida i bagageutrymmet och fäst det med remmen.

82FörvaringSports Tourer
Förvara första hjälpen-satsen med
hjälp av fästremmarna på bakluckans
insida.
Lasthållare
Av säkerhetsskäl och för att undvika
skador på taket rekommenderas en lasthållare som är godkänd för bilen.
Önskas ytterligare information,
kontakta din verkstad.
Montering av lasthållare
5-dörrars kombikupé
Öppna alla dörrar.
Fästpunkterna är placerade i varje
dörram i bilens kaross.
Fäst lasthållaren enligt de monter‐
ingsanvisningar som följer med
lasthållaren.
Ta bort lasthållaren när den inte
används.
Sports Tourer
Fästpunkter är placerade på varje
takskena.
Fäst lasthållaren på de två första fäst‐ punkterna enligt installationsanvis‐
ningarna som levereras med
takräcket.
Ta bort lasthållaren när den inte
används.

Förvaring83Lastningsinformation
● Tunga föremål i bagagerummetska placeras mot ryggstöden.
Kontrollera att ryggstöden sitter
säkert fast, dvs. de röda marker‐
ingarna på sidan nära frigörings‐
spaken ska inte synas. Om före‐
mål kan staplas ska de tyngre
föremålen placeras underst.
● Säkra föremål med spännband i lastsäkringsöglorna 3 78.
● Säkra lösa föremål i bagage‐ rummet så att de inte glider
omkring.
● Vid transport av föremål i bagageutrymmet får ryggstöden i
baksätet inte vara lutade framåt.
● Låt inte lasten skjuta upp över ryggstödens överkant.
● Placera inte några föremål på bagagerummets insynsskydd
eller instrumentpanelen och täck
inte över sensorn längst upp på
instrumentpanelen.
● Lasten får inte hindra använd‐ ningen av pedaler, parkerings‐
bromsen och växelväljaren eller
begränsa förarens rörelsefrihet.
Förvara inga lösa föremål i
kupén.
● Kör inte med öppet bagagerum.9 Varning
Kontrollera alltid att lasten i bilen
är säkert fäst. I annat fall kan före‐ mål slungas runt inuti bilen och
orsaka personskada eller skada
på last eller bil.
● Lastförmågan är skillnaden mellan den tillåtna totalvikten (se
typskylt 3 282) och tjänstevikten
enligt EG-norm.
För att beräkna lastförmågan
skriver du in informationen för din bil i vikttabellen längst fram idenna instruktionsbok.
EU-tjänstevikten inkluderar
förarens vikt (68 kg), bagagets
vikt (7 kg) och vikten för alla väts‐
kor (bränsletanken fylld till 90 % ).
Specialutrustning och tillbehör
ökar tjänstevikten.
● Körning med taklast ökar bilens sidvindskänslighet och försämrarbilens köregenskaper eftersom
tyngdpunkten ligger högre.
Fördela lasten jämnt och säkra
den ordentligt med spännband.
Anpassa däcktrycket och bilens
hastighet till lastförhållandena.
Kontrollera och dra åt spännban‐ den ofta.
Kör inte fortare än 120 km/h.
Den tillåtna taklasten är 100 kg.
Taklasten utgörs av taklasthåll‐
arens och lastens vikt.

84Instrument och reglageInstrument och
reglageReglage ....................................... 85
Rattinställning ............................ 85
Rattreglage ................................ 85
Rattvärme .................................. 85
Tuta ........................................... 86
Vindrutetorkare/ vindrutespolare ......................... 86
Bakrutetorkare/ bakrutespolare .......................... 88
Yttertemperatur ......................... 89
Klocka ........................................ 89
Eluttag ....................................... 91
Induktiv laddning .......................92
Askfat ........................................ 93
Varningslampor, mätare och in‐ dikatorer ....................................... 94
Instrumentgrupp ........................94
Hastighetsmätare ......................99
Vägmätare ............................... 100
Trippmätare ............................. 100
Varvräknare ............................. 101
Bränslemätare ......................... 101
Temperaturmätare motorkylvätska .......................102Servicedisplay......................... 102
Kontrollampor .......................... 103
Blinkers .................................... 103
Bältespåminnare .....................103
Airbag och bältessträckare ......104
Inaktivering av airbag ..............104
Laddningssystem ....................105
Felindikeringslampa ................105
Broms- och kopplingssystem ..105
Elektrisk parkeringsbroms .......105
Fel på elektrisk parkeringsbroms ..................... 106
Låsningsfritt bromssystem (ABS) ...................................... 106
Växling ..................................... 106
Avstånd framåt ........................ 106
Filhållningsassistent ................106
Elektronisk stabilitetsreglering av ............................................ 106
Elektronisk stabilitetsreglering och drivkraftsreglering ............106
Drivkraftsreglering av ..............107
Kylvätsketemperatur ................107
Förglödning ............................. 107
AdBlue ..................................... 107
Övervakningssystem för däcktryck ................................ 107
Motoroljetryck .......................... 107
Låg bränslenivå .......................108
Startspärr ................................. 108Ytterbelysning.......................... 108
Helljus ...................................... 108
Helljusassistent .......................108
LED-strålkastare ......................108
Dimljus ..................................... 109
Dimbakljus ............................... 109
Farthållare ............................... 109
Adaptiv farthållare ...................109
Fordon detekterat framför ........109
Fotgängardetektering ..............109
Hastighetsbegränsare .............109
Trafikmärkesassistans .............109
Dörr öppen .............................. 109
Informationsdisplayer .................110
Förarinformationscentral .........110
Infodisplay ............................... 117
Head-up-display ......................119
Bilmeddelanden .........................121
Varningsljud ............................. 122
Batterispänning .......................122
Personliga inställningar .............123
Telematiktjänster .......................127
OnStar ..................................... 127

Instrument och reglage85Reglage
Rattinställning
Frigör spaken, ställ in ratten, spärra
sedan spaken och se till att den är
ordentligt låst.
Ratten får endast ställas in när bilen
står still och rattlåset är upplåst.
Rattreglage
Förarinformationscentralen, vissa
förarassistanssystem, infotainment‐
systemet och en ansluten mobiltele‐
fon kan manövreras via rattreglagen.
Bilderna visar olika versioner.
Förarinformationscentral 3 110.
Förarassistanssystem 3 181.
Mer information finns i användar‐
handledningen till infotainment‐
systemet.
Rattvärme
Slå på värmen genom att trycka på
* . Aktiveringen indikeras av lysdio‐
den i knappen.
Värmen är på när motorn är igång och under ett Autostop.
Stopp/start-system 3 161.

86Instrument och reglageTuta
Tryck på j.
Vindrutetorkare/
vindrutespolare
Vindrutetorkare med justerbart
torkintervallHI:snabbLO:långsamINT:intervalltorkningOFF:av
För ett enkelt torkarslag när vindrute‐
torkaren är avstängd trycker du
spaken nedåt till positionen 1x.
Slå inte på torkarna om det är is på
rutorna.
Slå av i biltvättar.
Inställbart torkningsintervall
Torkarspaken i läget INT.
Vrid inställningsratten för att ställa in
torkfrekvensen.

Instrument och reglage87Vindrutetorkare med regnsensorHI:SnabbLO:LångsamAUTO:Torkautomatik med regn‐
sensorOFF:Av
I läget AUTO känner regnsensorn av
vattenmängden på rutan och styr
vindrutetorkarens intervall automat‐
iskt.
För ett enkelt torkarslag när vindrute‐
torkaren är avstängd trycker du
spaken nedåt till positionen 1x.
Slå inte på torkarna om det är is på
rutorna.
Slå av i biltvättar.
Inställbar känslighet för regnsensorn
Torkarspaken i läget AUTO.
Vrid inställningsratten för att ställa in
regnsensorns känslighet.
Håll sensorn fri från damm, smuts och is.
Regnsensorfunktionen kan aktiveras
eller inaktiveras i personliga inställ‐
ningar.
Välj lämplig inställning i Inställn., I
Fordon i Info-Display.
Info-Display 3 117.
Personliga inställningar 3 123.

88Instrument och reglageVindrutespolare
Dra i spaken. Spolarvätska spolas påvindrutan och torkaren sveper några
slag.
Spolarvätska 3 239.
Bakrutetorkare/
bakrutespolare
Bakrutetorkare
Vrid den yttre kåpan för att aktivera
bakrutetorkaren:
OFF:avINT:intervallfunktionON:kontinuerlig funktion
Slå inte på bakrutetorkarna om det är
is på rutorna.
Slå av i biltvättar.
Bakrutetorkaren kopplas in automat‐
iskt när backen läggs i om vindrute‐
torkarna är inkopplade.
Aktivering eller inaktivering av denna
funktion kan ändras i menyn Inställn.
i Info-Display.
Personliga inställningar 3 123.
Bakrutespolare
Tryck på spaken.
Spolarvätska spolas på bakrutan och
torkaren sveper några gånger.
Bakrutespolaren inaktiveras när väts‐ kenivån är låg.
Spolarvätska 3 239.
