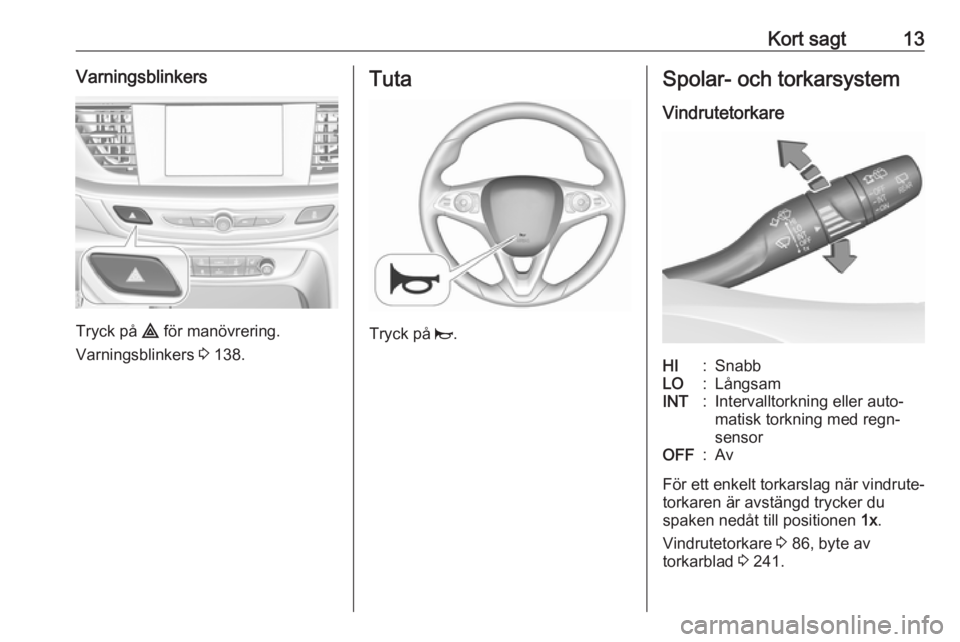

Kort sagt13Varningsblinkers
Tryck på ¨ för manövrering.
Varningsblinkers 3 138.
Tuta
Tryck på j.
Spolar- och torkarsystem
VindrutetorkareHI:SnabbLO:LångsamINT:Intervalltorkning eller auto‐
matisk torkning med regn‐
sensorOFF:Av
För ett enkelt torkarslag när vindrute‐
torkaren är avstängd trycker du
spaken nedåt till positionen 1x.
Vindrutetorkare 3 86, byte av
torkarblad 3 241.

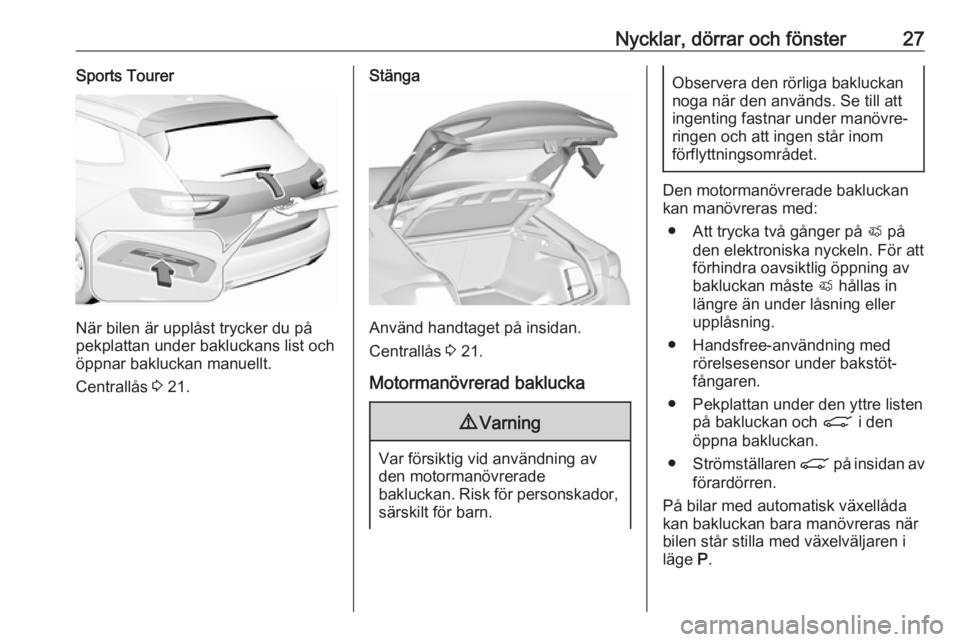

Nycklar, dörrar och fönster27Sports Tourer
När bilen är upplåst trycker du på
pekplattan under bakluckans list och
öppnar bakluckan manuellt.
Centrallås 3 21.
Stänga
Använd handtaget på insidan.
Centrallås 3 21.
Motormanövrerad baklucka
9 Varning
Var försiktig vid användning av
den motormanövrerade
bakluckan. Risk för personskador, särskilt för barn.
Observera den rörliga bakluckan
noga när den används. Se till att
ingenting fastnar under manövre‐
ringen och att ingen står inom
förflyttningsområdet.
Den motormanövrerade bakluckan
kan manövreras med:
● Att trycka två gånger på X på
den elektroniska nyckeln. För att
förhindra oavsiktlig öppning av
bakluckan måste X hållas in
längre än under låsning eller upplåsning.
● Handsfree-användning med rörelsesensor under bakstöt‐
fångaren.
● Pekplattan under den yttre listen på bakluckan och C i den
öppna bakluckan.
● Strömställaren C på insidan av
förardörren.
På bilar med automatisk växellåda
kan bakluckan bara manövreras när bilen står stilla med växelväljaren i
läge P.

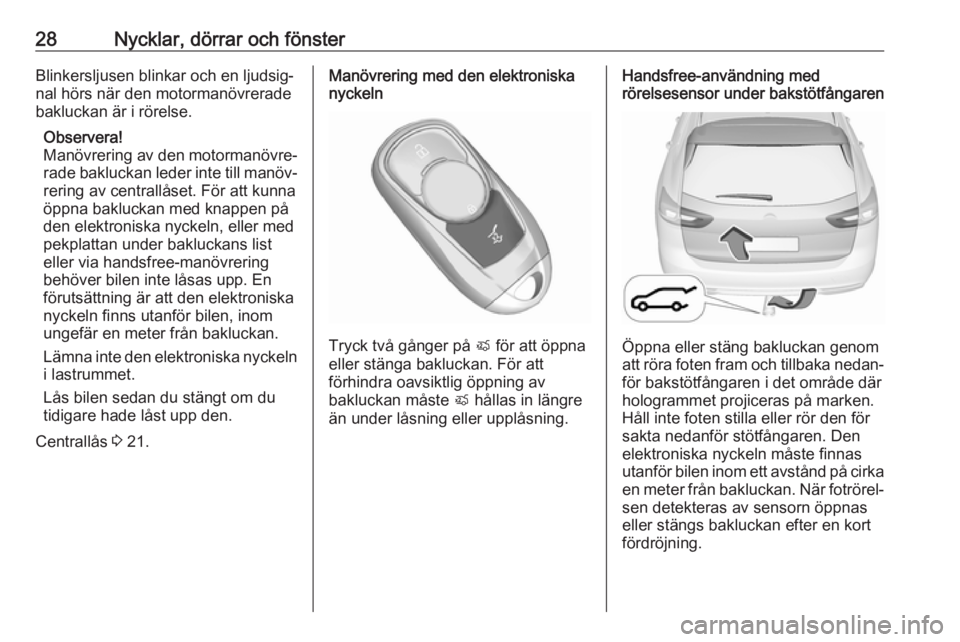

28Nycklar, dörrar och fönsterBlinkersljusen blinkar och en ljudsig‐nal hörs när den motormanövreradebakluckan är i rörelse.
Observera!
Manövrering av den motormanövre‐
rade bakluckan leder inte till manöv‐
rering av centrallåset. För att kunna
öppna bakluckan med knappen på
den elektroniska nyckeln, eller med
pekplattan under bakluckans list
eller via handsfree-manövrering behöver bilen inte låsas upp. En
förutsättning är att den elektroniska
nyckeln finns utanför bilen, inom
ungefär en meter från bakluckan.
Lämna inte den elektroniska nyckeln i lastrummet.
Lås bilen sedan du stängt om du
tidigare hade låst upp den.
Centrallås 3 21.Manövrering med den elektroniska
nyckeln
Tryck två gånger på X för att öppna
eller stänga bakluckan. För att
förhindra oavsiktlig öppning av
bakluckan måste X hållas in längre
än under låsning eller upplåsning.
Handsfree-användning med
rörelsesensor under bakstötfångaren
Öppna eller stäng bakluckan genom
att röra foten fram och tillbaka nedan‐
för bakstötfångaren i det område där
hologrammet projiceras på marken.
Håll inte foten stilla eller rör den för
sakta nedanför stötfångaren. Den
elektroniska nyckeln måste finnas
utanför bilen inom ett avstånd på cirka en meter från bakluckan. När fotrörel‐
sen detekteras av sensorn öppnas
eller stängs bakluckan efter en kort
fördröjning.

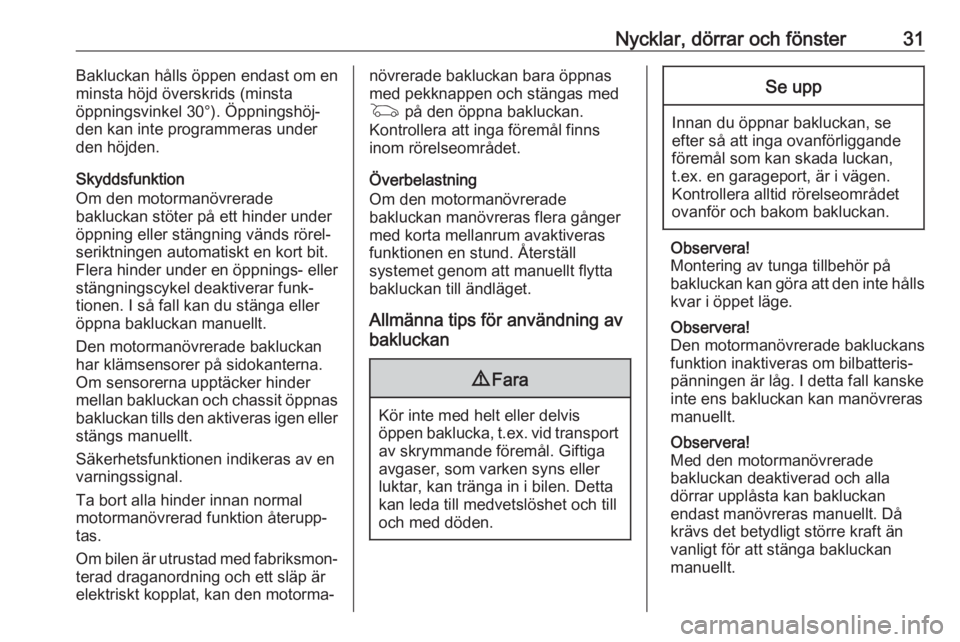

Nycklar, dörrar och fönster31Bakluckan hålls öppen endast om en
minsta höjd överskrids (minsta
öppningsvinkel 30°). Öppningshöj‐
den kan inte programmeras under
den höjden.
Skyddsfunktion
Om den motormanövrerade
bakluckan stöter på ett hinder under
öppning eller stängning vänds rörel‐
seriktningen automatiskt en kort bit.
Flera hinder under en öppnings- eller
stängningscykel deaktiverar funk‐
tionen. I så fall kan du stänga eller
öppna bakluckan manuellt.
Den motormanövrerade bakluckan
har klämsensorer på sidokanterna.
Om sensorerna upptäcker hinder
mellan bakluckan och chassit öppnas
bakluckan tills den aktiveras igen eller stängs manuellt.
Säkerhetsfunktionen indikeras av en
varningssignal.
Ta bort alla hinder innan normal
motormanövrerad funktion återupp‐
tas.
Om bilen är utrustad med fabriksmon‐
terad draganordning och ett släp är
elektriskt kopplat, kan den motorma‐növrerade bakluckan bara öppnas
med pekknappen och stängas med
G på den öppna bakluckan.
Kontrollera att inga föremål finns
inom rörelseområdet.
Överbelastning
Om den motormanövrerade
bakluckan manövreras flera gånger
med korta mellanrum avaktiveras
funktionen en stund. Återställ
systemet genom att manuellt flytta
bakluckan till ändläget.
Allmänna tips för användning av
bakluckan9 Fara
Kör inte med helt eller delvis
öppen baklucka, t.ex. vid transport
av skrymmande föremål. Giftiga avgaser, som varken syns eller
luktar, kan tränga in i bilen. Detta
kan leda till medvetslöshet och till
och med döden.
Se upp
Innan du öppnar bakluckan, se
efter så att inga ovanförliggande
föremål som kan skada luckan,
t.ex. en garageport, är i vägen.
Kontrollera alltid rörelseområdet
ovanför och bakom bakluckan.
Observera!
Montering av tunga tillbehör på bakluckan kan göra att den inte hålls
kvar i öppet läge.
Observera!
Den motormanövrerade bakluckans
funktion inaktiveras om bilbatteris‐ pänningen är låg. I detta fall kanske
inte ens bakluckan kan manövreras
manuellt.
Observera!
Med den motormanövrerade
bakluckan deaktiverad och alla
dörrar upplåsta kan bakluckan
endast manövreras manuellt. Då
krävs det betydligt större kraft än
vanligt för att stänga bakluckan
manuellt.

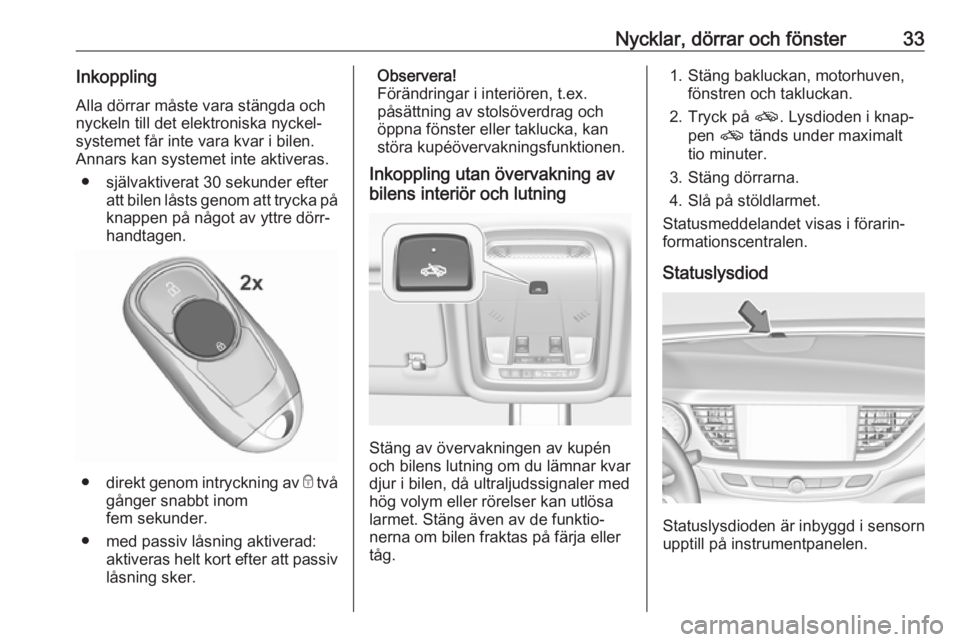

Nycklar, dörrar och fönster33InkopplingAlla dörrar måste vara stängda och
nyckeln till det elektroniska nyckel‐
systemet får inte vara kvar i bilen. Annars kan systemet inte aktiveras.
● självaktiverat 30 sekunder efter att bilen låsts genom att trycka på
knappen på något av yttre dörr‐
handtagen.
● direkt genom intryckning av e två
gånger snabbt inom
fem sekunder.
● med passiv låsning aktiverad: aktiveras helt kort efter att passiv
låsning sker.
Observera!
Förändringar i interiören, t.ex.
påsättning av stolsöverdrag och
öppna fönster eller taklucka, kan
störa kupéövervakningsfunktionen.
Inkoppling utan övervakning av
bilens interiör och lutning
Stäng av övervakningen av kupén
och bilens lutning om du lämnar kvar
djur i bilen, då ultraljudssignaler med
hög volym eller rörelser kan utlösa
larmet. Stäng även av de funktio‐
nerna om bilen fraktas på färja eller
tåg.
1. Stäng bakluckan, motorhuven, fönstren och takluckan.
2. Tryck på o. Lysdioden i knap‐
pen o tänds under maximalt
tio minuter.
3. Stäng dörrarna.
4. Slå på stöldlarmet.
Statusmeddelandet visas i förarin‐
formationscentralen.
Statuslysdiod
Statuslysdioden är inbyggd i sensorn
upptill på instrumentpanelen.

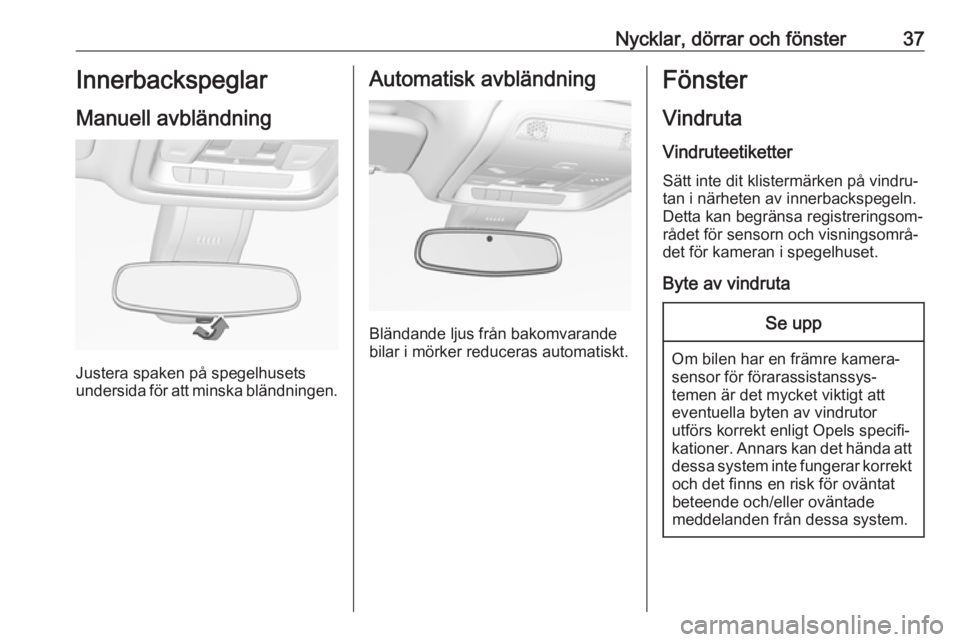

Nycklar, dörrar och fönster37Innerbackspeglar
Manuell avbländning
Justera spaken på spegelhusets
undersida för att minska bländningen.
Automatisk avbländning
Bländande ljus från bakomvarande
bilar i mörker reduceras automatiskt.
Fönster
Vindruta Vindruteetiketter
Sätt inte dit klistermärken på vindru‐ tan i närheten av innerbackspegeln.
Detta kan begränsa registreringsom‐
rådet för sensorn och visningsområ‐
det för kameran i spegelhuset.
Byte av vindrutaSe upp
Om bilen har en främre kamera‐
sensor för förarassistanssys‐
temen är det mycket viktigt att
eventuella byten av vindrutor
utförs korrekt enligt Opels specifi‐
kationer. Annars kan det hända att
dessa system inte fungerar korrekt och det finns en risk för oväntat
beteende och/eller oväntade
meddelanden från dessa system.

68Stolar, säkerhetsfunktionerSystem för
fotgängarskydd
Aktiv motorhuv Systemet för fotgängarskydd kan
bidra till att minska skador på fotgäng‐
are i händelse av en frontalkrock.
När givarna i den främre stötfångaren känner av en viss påverkan inom
hastighetsintervallet 25–50 km/h lyfts
motorhuvens bakre del upp för att
minska skallskador på fotgängare.
Dessutom är den främre stötfångaren
utformad för att minska benskador på
fotgängare.
Den aktiva motorhuven kan endast
utlösas en gång och förblir i uppfällt läge. Ett meddelande visas dessutom i förarinformationscentralen.
Kör försiktigt till en verkstad så snart
som möjligt för att byta ut ställdon,
gångjärn och motorhuv.9 Varning
Kör inte med motorhuven öppen.
9Varning
Efter en frontalkrock kan den
främre stötfångaren se ut att vara
intakt, men sensorerna kan ändå
vara skadade. Kontakta en verk‐
stad för att verifiera att sensorerna fungerar som de ska.
Det kan hända att systemet inte
utlöses under följande förhållanden:
● Kollisionen sker utanför givarnas räckvidd.
● Givarna är skadade eller blocke‐ rade av tillbehör.
● Motorhuven är blockerad av snö eller is.
● Bilens hastighet är inte inom intervallet.
● Objektet är för litet.
Manuell sänkning av motorhuven9 Varning
Efter att systemet har utlösts är
motorhuvens gångjärn varma.
Undvik beröring.
Så här sänker du motorhuven
manuellt för att kunna köra till
närmaste verkstad:
1. Dra i motorhuvens frigöringsspak.
2. Skjut säkerhetsspärren till bilens vänstra sida.
3. Öppna motorhuven ca. 20 cm och
sänk ner den sakta utan att den
går i lås.
4. Tryck ner motorhuvens bakre hörn med båda händerna i små
steg och alternera mellan höger
och vänster sida.
9 Varning
Var noga med att hålla dig borta
från motorhuvens kant för att
förhindra skador.

Förvaring83Lastningsinformation
● Tunga föremål i bagagerummetska placeras mot ryggstöden.
Kontrollera att ryggstöden sitter
säkert fast, dvs. de röda marker‐
ingarna på sidan nära frigörings‐
spaken ska inte synas. Om före‐
mål kan staplas ska de tyngre
föremålen placeras underst.
● Säkra föremål med spännband i lastsäkringsöglorna 3 78.
● Säkra lösa föremål i bagage‐ rummet så att de inte glider
omkring.
● Vid transport av föremål i bagageutrymmet får ryggstöden i
baksätet inte vara lutade framåt.
● Låt inte lasten skjuta upp över ryggstödens överkant.
● Placera inte några föremål på bagagerummets insynsskydd
eller instrumentpanelen och täck
inte över sensorn längst upp på
instrumentpanelen.
● Lasten får inte hindra använd‐ ningen av pedaler, parkerings‐
bromsen och växelväljaren eller
begränsa förarens rörelsefrihet.
Förvara inga lösa föremål i
kupén.
● Kör inte med öppet bagagerum.9 Varning
Kontrollera alltid att lasten i bilen
är säkert fäst. I annat fall kan före‐ mål slungas runt inuti bilen och
orsaka personskada eller skada
på last eller bil.
● Lastförmågan är skillnaden mellan den tillåtna totalvikten (se
typskylt 3 282) och tjänstevikten
enligt EG-norm.
För att beräkna lastförmågan
skriver du in informationen för din bil i vikttabellen längst fram idenna instruktionsbok.
EU-tjänstevikten inkluderar
förarens vikt (68 kg), bagagets
vikt (7 kg) och vikten för alla väts‐
kor (bränsletanken fylld till 90 % ).
Specialutrustning och tillbehör
ökar tjänstevikten.
● Körning med taklast ökar bilens sidvindskänslighet och försämrarbilens köregenskaper eftersom
tyngdpunkten ligger högre.
Fördela lasten jämnt och säkra
den ordentligt med spännband.
Anpassa däcktrycket och bilens
hastighet till lastförhållandena.
Kontrollera och dra åt spännban‐ den ofta.
Kör inte fortare än 120 km/h.
Den tillåtna taklasten är 100 kg.
Taklasten utgörs av taklasthåll‐
arens och lastens vikt.

Instrument och reglage87Vindrutetorkare med regnsensorHI:SnabbLO:LångsamAUTO:Torkautomatik med regn‐
sensorOFF:Av
I läget AUTO känner regnsensorn av
vattenmängden på rutan och styr
vindrutetorkarens intervall automat‐
iskt.
För ett enkelt torkarslag när vindrute‐
torkaren är avstängd trycker du
spaken nedåt till positionen 1x.
Slå inte på torkarna om det är is på
rutorna.
Slå av i biltvättar.
Inställbar känslighet för regnsensorn
Torkarspaken i läget AUTO.
Vrid inställningsratten för att ställa in
regnsensorns känslighet.
Håll sensorn fri från damm, smuts och is.
Regnsensorfunktionen kan aktiveras
eller inaktiveras i personliga inställ‐
ningar.
Välj lämplig inställning i Inställn., I
Fordon i Info-Display.
Info-Display 3 117.
Personliga inställningar 3 123.

Instrument och reglage107LyserDet finns ett fel i systemet. Det är
möjligt att köra vidare. Körstabiliteten
kan försämras beroende på vägba‐
nans beskaffenhet.
Låt en verkstad åtgärda orsaken till
störningen.
Blinkar
Systemet är aktiverat och aktivt.
Motoreffekten kan minskas och bilen
kan automatiskt bromsas in något.
Elektronisk stabilitetsreglering
3 177, Drivkraftsreglering 3 176.
Drivkraftsreglering av k lyser gult.
Systemet är inaktiverat.
Kylvätsketemperatur
W lyser rött.
Om lampan lyser när motorn är
igång
Stanna, stäng av motorn.Se upp
Kylvätsketemperaturen är för hög.
Kontrollera kylvätskenivån omedel‐
bart 3 238.
Om kylvätskenivån är tillräcklig,
uppsök en verkstad för att få hjälp.
Förglödning ! lyser gult.
Förglödning av diesel är aktiverad.
Den kopplas endast in vid låga utom‐
hustemperaturer. Starta motorn när
kontrollampan slocknar.
AdBlue
Y blinkar gult.
AdBlue-nivån är låg. Fyll på AdBlue snart för att undvika att motorn hind‐
ras från att starta.
AdBlue 3 165.
Övervakningssystem för
däcktryck
w lyser eller blinkar gult.
Lyser
Däcktrycksförlust! Stanna omedel‐
bart och kontrollera däcktrycket.
Blinkar Störning i systemet eller montering av
ett hjul utan trycksensor (t.ex. reserv‐ hjul). Efter 60 till 90 sekunder lyser
kontrollampan kontinuerligt. Uppsök
en verkstad för att få hjälp.
Motoroljetryck
I lyser rött.
Tänds när tändningen slås på och
släcks kort efter det att motorn har
startats.
