Autóápolás2694. Helyezze be az izzótartót, ésforgassa az óramutató járásával
megegyező irányba.
5. Helyezze be a lámpa bal végét, csúsztassa balra és illessze be a
jobb végét.
Rendszámtábla világítás A rendszámtábla világítás LED
kivitelű és nem cserélhető. Hibás LED-ek esetén a cserét végeztesse
el egy szervizzel.
Belső világítás Utastér-világítás, olvasólámpák
Az izzócserét bízza szervizre.
Csomagtér-világítás Az izzócserét bízza szervizre.
Műszerfal világítás
Az izzócserét bízza szervizre.Elektromos rendszer

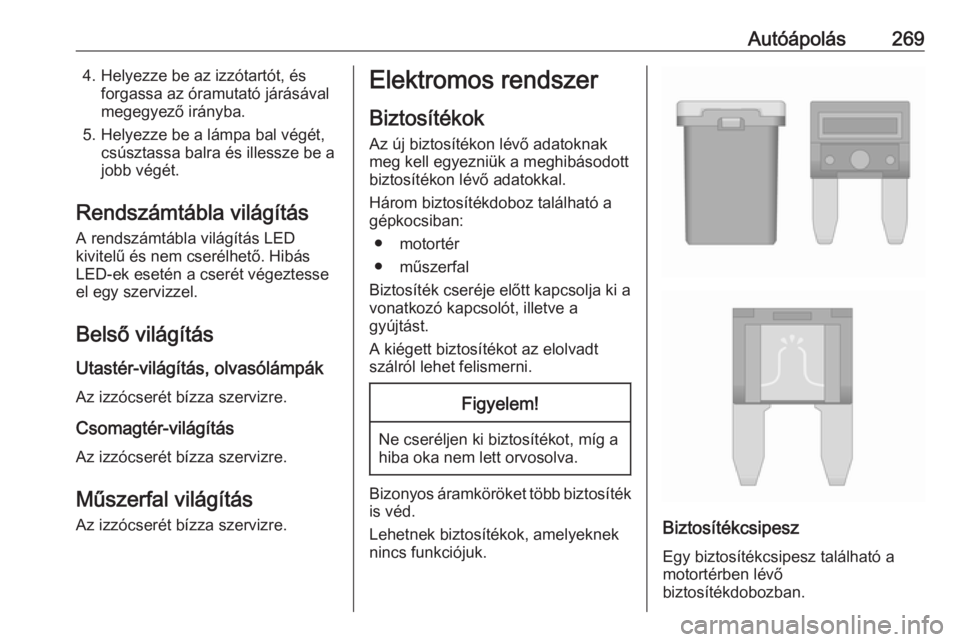

Biztosítékok Az új biztosítékon lévő adatoknak
meg kell egyezniük a meghibásodott
biztosítékon lévő adatokkal.
Három biztosítékdoboz található a
gépkocsiban:
● motortér
● műszerfal
Biztosíték cseréje előtt kapcsolja ki a
vonatkozó kapcsolót, illetve a
gyújtást.
A kiégett biztosítékot az elolvadt
szálról lehet felismerni.Figyelem!
Ne cseréljen ki biztosítékot, míg a
hiba oka nem lett orvosolva.
Bizonyos áramköröket több biztosíték
is véd.
Lehetnek biztosítékok, amelyeknek
nincs funkciójuk.
Biztosítékcsipesz
Egy biztosítékcsipesz található a
motortérben lévő
biztosítékdobozban.

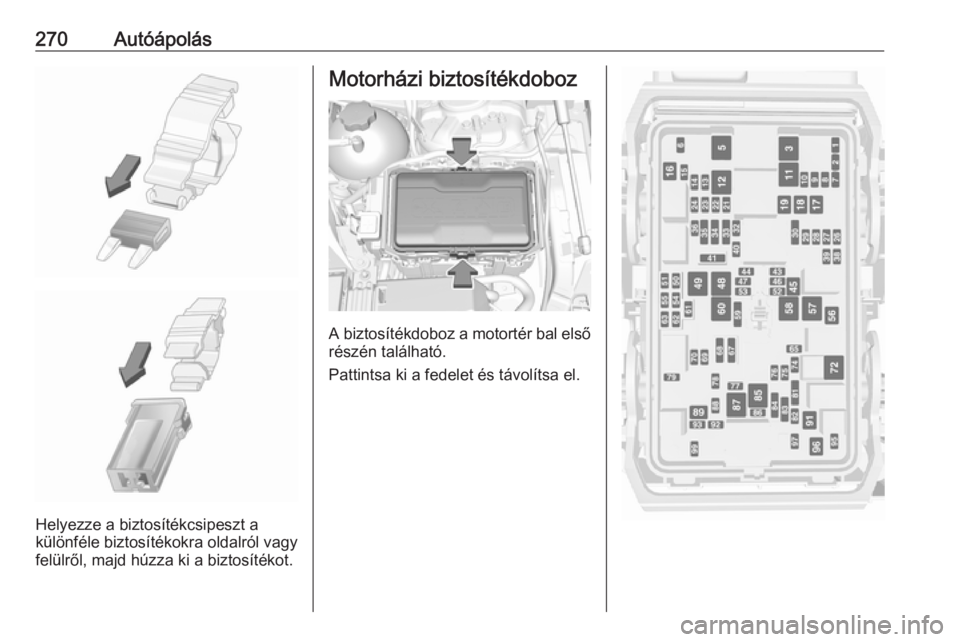

270Autóápolás
Helyezze a biztosítékcsipeszt a
különféle biztosítékokra oldalról vagy
felülről, majd húzza ki a biztosítékot.
Motorházi biztosítékdoboz
A biztosítékdoboz a motortér bal első
részén található.
Pattintsa ki a fedelet és távolítsa el.

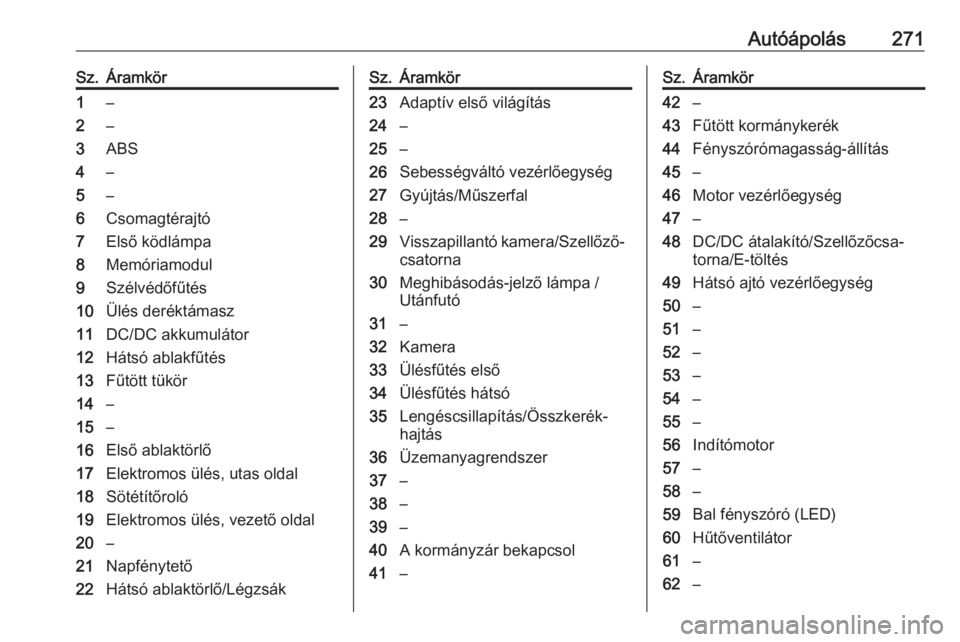

Autóápolás271Sz.Áramkör1–2–3ABS4–5–6Csomagtérajtó7Első ködlámpa8Memóriamodul9Szélvédőfűtés10Ülés deréktámasz11DC/DC akkumulátor12Hátsó ablakfűtés13Fűtött tükör14–15–16Első ablaktörlő17Elektromos ülés, utas oldal18Sötétítőroló19Elektromos ülés, vezető oldal20–21Napfénytető22Hátsó ablaktörlő/LégzsákSz.Áramkör23Adaptív első világítás24–25–26Sebességváltó vezérlőegység27Gyújtás/Műszerfal28–29Visszapillantó kamera/Szellőző‐csatorna30Meghibásodás-jelző lámpa /
Utánfutó31–32Kamera33Ülésfűtés első34Ülésfűtés hátsó35Lengéscsillapítás/Összkerék‐
hajtás36Üzemanyagrendszer37–38–39–40A kormányzár bekapcsol41–Sz.Áramkör42–43Fűtött kormánykerék44Fényszórómagasság-állítás45–46Motor vezérlőegység47–48DC/DC átalakító/Szellőzőcsa‐
torna/E-töltés49Hátsó ajtó vezérlőegység50–51–52–53–54–55–56Indítómotor57–58–59Bal fényszóró (LED)60Hűtőventilátor61–62–

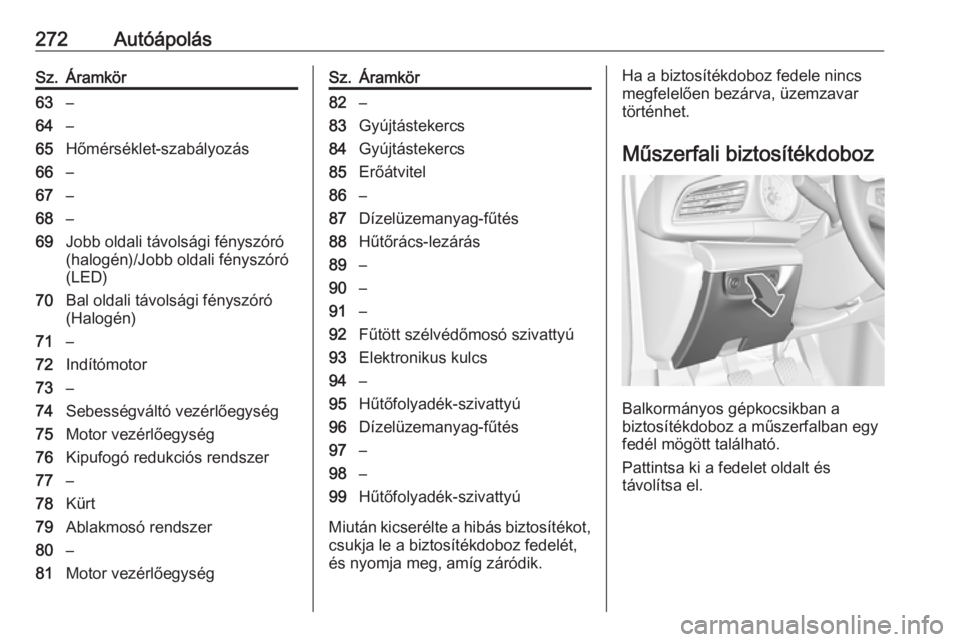

272AutóápolásSz.Áramkör63–64–65Hőmérséklet-szabályozás66–67–68–69Jobb oldali távolsági fényszóró
(halogén)/Jobb oldali fényszóró
(LED)70Bal oldali távolsági fényszóró
(Halogén)71–72Indítómotor73–74Sebességváltó vezérlőegység75Motor vezérlőegység76Kipufogó redukciós rendszer77–78Kürt79Ablakmosó rendszer80–81Motor vezérlőegységSz.Áramkör82–83Gyújtástekercs84Gyújtástekercs85Erőátvitel86–87Dízelüzemanyag-fűtés88Hűtőrács-lezárás89–90–91–92Fűtött szélvédőmosó szivattyú93Elektronikus kulcs94–95Hűtőfolyadék-szivattyú96Dízelüzemanyag-fűtés97–98–99Hűtőfolyadék-szivattyú
Miután kicserélte a hibás biztosítékot,
csukja le a biztosítékdoboz fedelét,
és nyomja meg, amíg záródik.
Ha a biztosítékdoboz fedele nincs
megfelelően bezárva, üzemzavar
történhet.
Műszerfali biztosítékdoboz
Balkormányos gépkocsikban a
biztosítékdoboz a műszerfalban egy
fedél mögött található.
Pattintsa ki a fedelet oldalt és
távolítsa el.

Autóápolás273

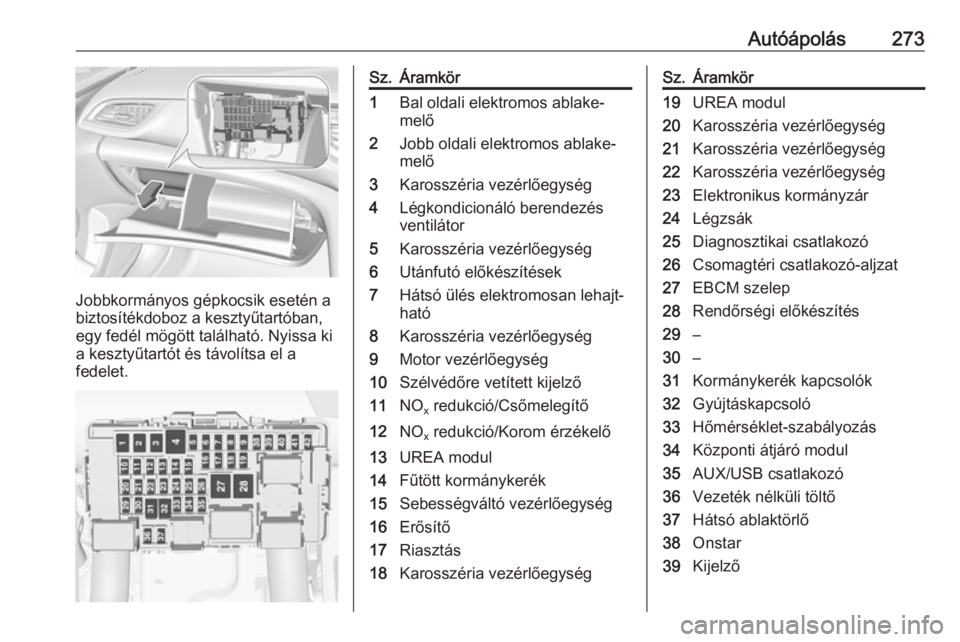

Jobbkormányos gépkocsik esetén a
biztosítékdoboz a kesztyűtartóban,
egy fedél mögött található. Nyissa ki
a kesztyűtartót és távolítsa el a
fedelet.
Sz.Áramkör1Bal oldali elektromos ablake‐
melő2Jobb oldali elektromos ablake‐
melő3Karosszéria vezérlőegység4Légkondicionáló berendezés
ventilátor5Karosszéria vezérlőegység6Utánfutó előkészítések7Hátsó ülés elektromosan lehajt‐
ható8Karosszéria vezérlőegység9Motor vezérlőegység10Szélvédőre vetített kijelző11NO x redukció/Csőmelegítő12NO
x redukció/Korom érzékelő13UREA modul14Fűtött kormánykerék15Sebességváltó vezérlőegység16Erősítő17Riasztás18Karosszéria vezérlőegységSz.Áramkör19UREA modul20Karosszéria vezérlőegység21Karosszéria vezérlőegység22Karosszéria vezérlőegység23Elektronikus kormányzár24Légzsák25Diagnosztikai csatlakozó26Csomagtéri csatlakozó-aljzat27EBCM szelep28Rendőrségi előkészítés29–30–31Kormánykerék kapcsolók32Gyújtáskapcsoló33Hőmérséklet-szabályozás34Központi átjáró modul35AUX/USB csatlakozó36Vezeték nélküli töltő37Hátsó ablaktörlő38Onstar39Kijelző

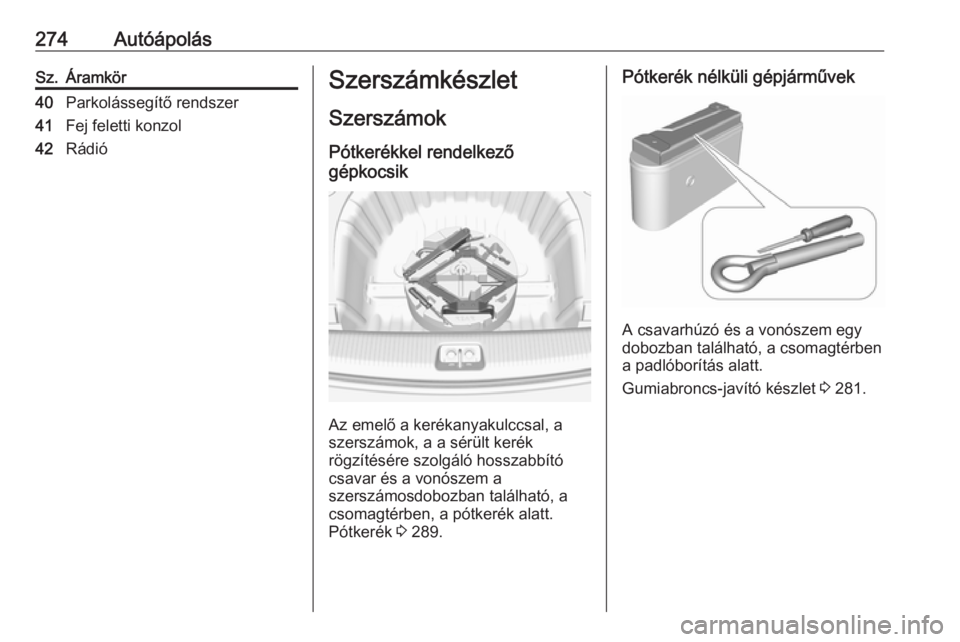

274AutóápolásSz.Áramkör40Parkolássegítő rendszer41Fej feletti konzol42RádióSzerszámkészlet
Szerszámok Pótkerékkel rendelkező
gépkocsik
Az emelő a kerékanyakulccsal, a
szerszámok, a a sérült kerék
rögzítésére szolgáló hosszabbító
csavar és a vonószem a
szerszámosdobozban található, a
csomagtérben, a pótkerék alatt.
Pótkerék 3 289.
Pótkerék nélküli gépjárművek
A csavarhúzó és a vonószem egy
dobozban található, a csomagtérben
a padlóborítás alatt.
Gumiabroncs-javító készlet 3 281.

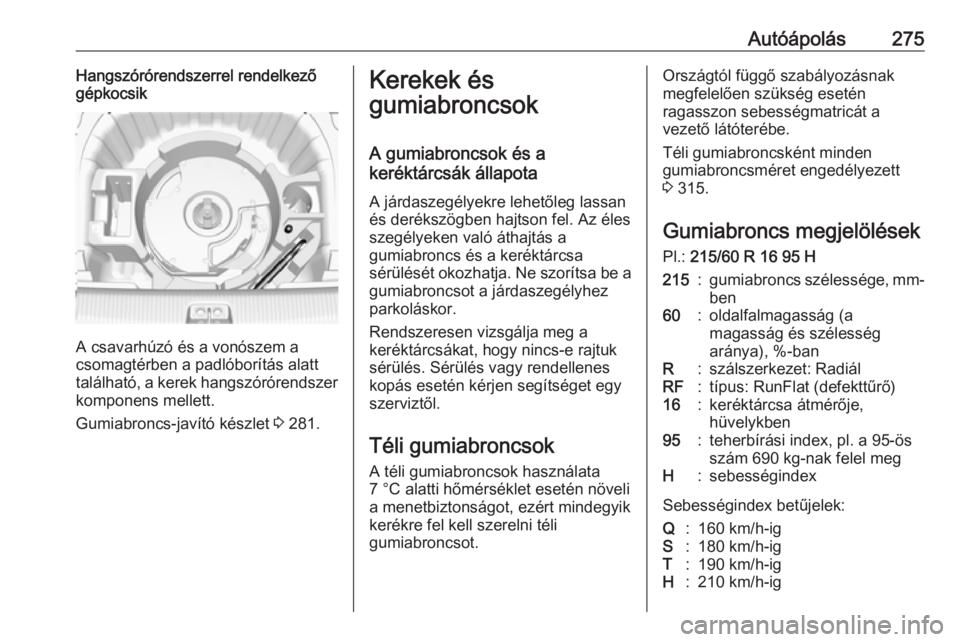

Autóápolás275Hangszórórendszerrel rendelkező
gépkocsik
A csavarhúzó és a vonószem a
csomagtérben a padlóborítás alatt
található, a kerek hangszórórendszer
komponens mellett.
Gumiabroncs-javító készlet 3 281.
Kerekek és
gumiabroncsok
A gumiabroncsok és a
keréktárcsák állapota
A járdaszegélyekre lehetőleg lassan és derékszögben hajtson fel. Az élesszegélyeken való áthajtás a
gumiabroncs és a keréktárcsa
sérülését okozhatja. Ne szorítsa be a
gumiabroncsot a járdaszegélyhez
parkoláskor.
Rendszeresen vizsgálja meg a
keréktárcsákat, hogy nincs-e rajtuk
sérülés. Sérülés vagy rendellenes
kopás esetén kérjen segítséget egy
szerviztől.
Téli gumiabroncsok A téli gumiabroncsok használata
7 °C alatti hőmérséklet esetén növeli
a menetbiztonságot, ezért mindegyik
kerékre fel kell szerelni téli
gumiabroncsot.Országtól függő szabályozásnak
megfelelően szükség esetén
ragasszon sebességmatricát a
vezető látóterébe.
Téli gumiabroncsként minden
gumiabroncsméret engedélyezett
3 315.
Gumiabroncs megjelölések
Pl.: 215/60 R 16 95 H215:gumiabroncs szélessége, mm-
ben60:oldalfalmagasság (a
magasság és szélesség
aránya), %-banR:szálszerkezet: RadiálRF:típus: RunFlat (defekttűrő)16:keréktárcsa átmérője,
hüvelykben95:teherbírási index, pl. a 95-ös
szám 690 kg-nak felel megH:sebességindex
Sebességindex betűjelek:
Q:160 km/h-igS:180 km/h-igT:190 km/h-igH:210 km/h-ig

276AutóápolásV:240 km/h-igW:270 km/h-ig
Válasszon a járműve maximális
sebességének megfelelő
gumiabroncsokat.
Az elérhető maximális sebesség üres
tömegnél vezetővel (75 kg) plusz
125 kg raksúllyal. Az opcionális
felszerelés csökkentheti a jármű
maximális sebességét.
Teljesítmény 3 309.
Kötött forgásirányú
gumiabroncsok
A kötött forgásirányú
gumiabroncsokat úgy kell felszerelni,
hogy helyes irányba forogjanak. A
helyes forgásirányt a gumiabroncs
oldalfalán lévő szimbólum (pl. egy
nyíl) mutatja.
Gumiabroncs- levegőnyomás
Ellenőrizze a gumiabroncsok
levegőnyomását – hideg állapotban – legalább kéthetente és minden
hosszabb útra való elindulás előtt. Ne
felejtse el a pótkerekeket se. Ez a
gumiabroncs-levegőnyomás
ellenőrző rendszerrel felszerelt
gépkocsikra is vonatkozik.
Csavarja le a szelepsapkát.
Gumiabroncs-levegőnyomás 3 315.

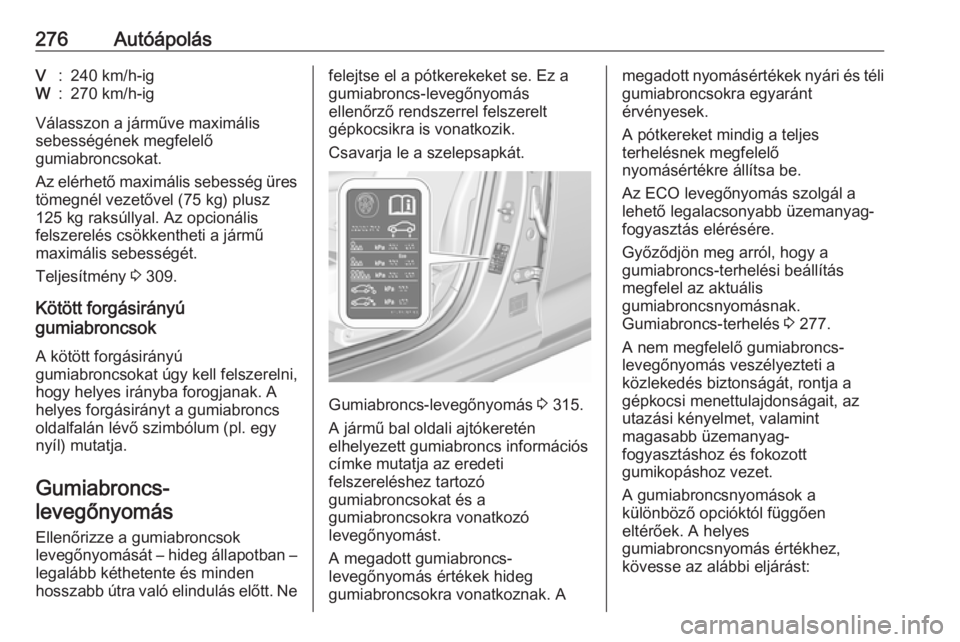

A jármű bal oldali ajtókeretén
elhelyezett gumiabroncs információs
címke mutatja az eredeti
felszereléshez tartozó
gumiabroncsokat és a
gumiabroncsokra vonatkozó
levegőnyomást.
A megadott gumiabroncs-
levegőnyomás értékek hideg
gumiabroncsokra vonatkoznak. A
megadott nyomásértékek nyári és téli gumiabroncsokra egyaránt
érvényesek.
A pótkereket mindig a teljes
terhelésnek megfelelő
nyomásértékre állítsa be.
Az ECO levegőnyomás szolgál a
lehető legalacsonyabb üzemanyag-
fogyasztás elérésére.
Győződjön meg arról, hogy a
gumiabroncs-terhelési beállítás
megfelel az aktuális
gumiabroncsnyomásnak.
Gumiabroncs-terhelés 3 277.
A nem megfelelő gumiabroncs-
levegőnyomás veszélyezteti a
közlekedés biztonságát, rontja a
gépkocsi menettulajdonságait, az
utazási kényelmet, valamint
magasabb üzemanyag-
fogyasztáshoz és fokozott
gumikopáshoz vezet.
A gumiabroncsnyomások a
különböző opcióktól függően
eltérőek. A helyes
gumiabroncsnyomás értékhez,
kövesse az alábbi eljárást:

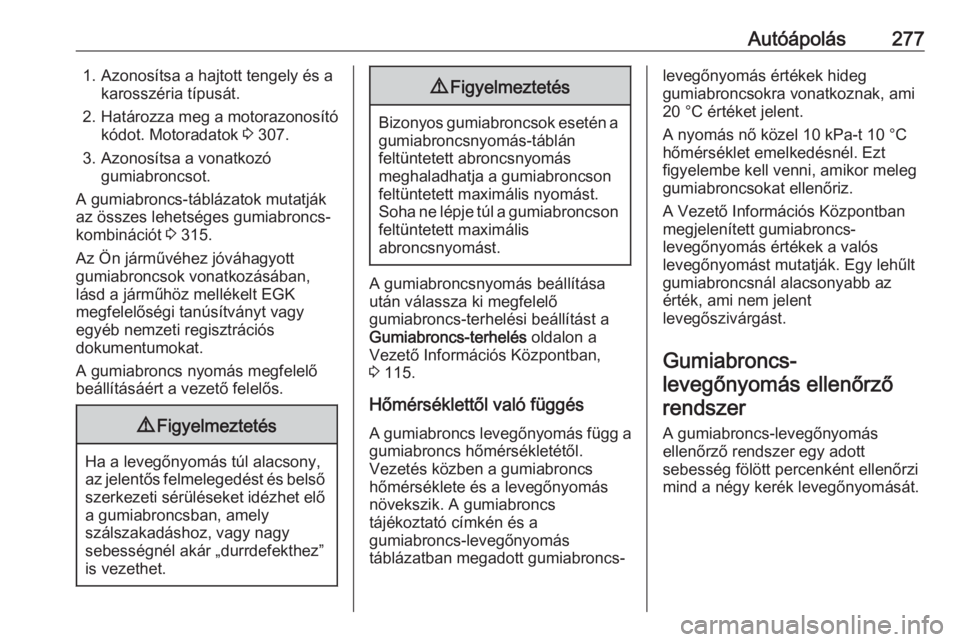

Autóápolás2771. Azonosítsa a hajtott tengely és akarosszéria típusát.
2. Határozza meg a motorazonosító kódot. Motoradatok 3 307.
3. Azonosítsa a vonatkozó gumiabroncsot.
A gumiabroncs-táblázatok mutatják
az összes lehetséges gumiabroncs-
kombinációt 3 315.
Az Ön járművéhez jóváhagyott
gumiabroncsok vonatkozásában,
lásd a járműhöz mellékelt EGK
megfelelőségi tanúsítványt vagy
egyéb nemzeti regisztrációs
dokumentumokat.
A gumiabroncs nyomás megfelelő
beállításáért a vezető felelős.9 Figyelmeztetés
Ha a levegőnyomás túl alacsony,
az jelentős felmelegedést és belső
szerkezeti sérüléseket idézhet elő a gumiabroncsban, amely
szálszakadáshoz, vagy nagy
sebességnél akár „durrdefekthez”
is vezethet.
9 Figyelmeztetés
Bizonyos gumiabroncsok esetén a
gumiabroncsnyomás-táblán
feltüntetett abroncsnyomás
meghaladhatja a gumiabroncson
feltüntetett maximális nyomást.
Soha ne lépje túl a gumiabroncson feltüntetett maximális
abroncsnyomást.
A gumiabroncsnyomás beállítása
után válassza ki megfelelő
gumiabroncs-terhelési beállítást a
Gumiabroncs-terhelés oldalon a
Vezető Információs Központban,
3 115.
Hőmérséklettől való függés
A gumiabroncs levegőnyomás függ a
gumiabroncs hőmérsékletétől.
Vezetés közben a gumiabroncs
hőmérséklete és a levegőnyomás
növekszik. A gumiabroncs
tájékoztató címkén és a
gumiabroncs-levegőnyomás
táblázatban megadott gumiabroncs-
levegőnyomás értékek hideg
gumiabroncsokra vonatkoznak, ami
20 °C értéket jelent.
A nyomás nő közel 10 kPa-t 10 °C
hőmérséklet emelkedésnél. Ezt
figyelembe kell venni, amikor meleg gumiabroncsokat ellenőriz.
A Vezető Információs Központban
megjelenített gumiabroncs-
levegőnyomás értékek a valós
levegőnyomást mutatják. Egy lehűlt gumiabroncsnál alacsonyabb az
érték, ami nem jelent
levegőszivárgást.
Gumiabroncs-
levegőnyomás ellenőrző rendszer
A gumiabroncs-levegőnyomás
ellenőrző rendszer egy adott
sebesség fölött percenként ellenőrzi
mind a négy kerék levegőnyomását.

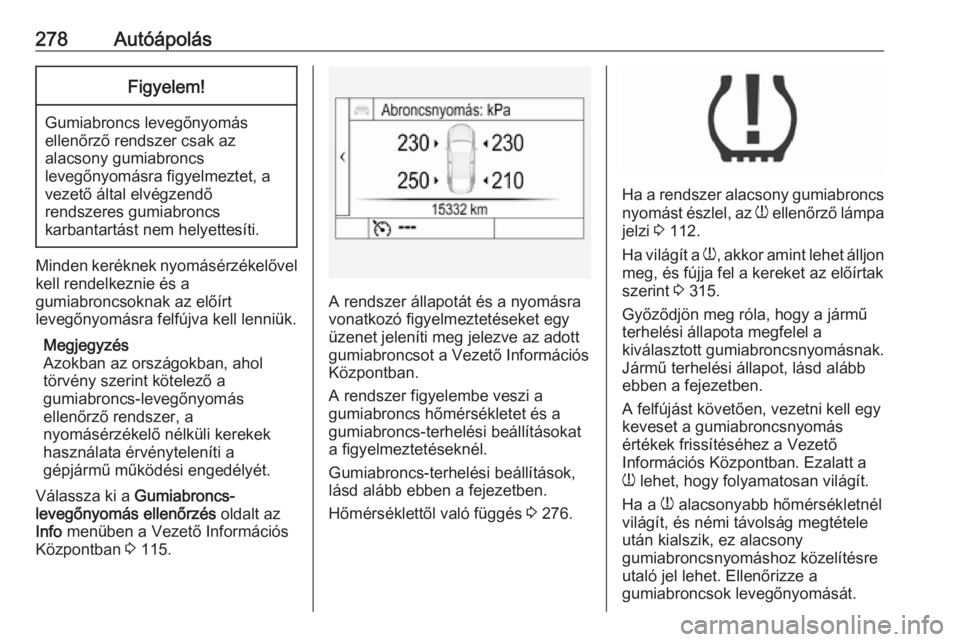

278AutóápolásFigyelem!
Gumiabroncs levegőnyomás
ellenőrző rendszer csak az
alacsony gumiabroncs
levegőnyomásra figyelmeztet, a
vezető által elvégzendő
rendszeres gumiabroncs
karbantartást nem helyettesíti.
Minden keréknek nyomásérzékelővel kell rendelkeznie és a
gumiabroncsoknak az előírt
levegőnyomásra felfújva kell lenniük.
Megjegyzés
Azokban az országokban, ahol
törvény szerint kötelező a
gumiabroncs-levegőnyomás
ellenőrző rendszer, a
nyomásérzékelő nélküli kerekek
használata érvényteleníti a
gépjármű működési engedélyét.
Válassza ki a Gumiabroncs-
levegőnyomás ellenőrzés oldalt az
Info menüben a Vezető Információs
Központban 3 115.
A rendszer állapotát és a nyomásra
vonatkozó figyelmeztetéseket egy
üzenet jeleníti meg jelezve az adott
gumiabroncsot a Vezető Információs
Központban.
A rendszer figyelembe veszi a
gumiabroncs hőmérsékletet és a
gumiabroncs-terhelési beállításokat
a figyelmeztetéseknél.
Gumiabroncs-terhelési beállítások,
lásd alább ebben a fejezetben.
Hőmérséklettől való függés 3 276.
Ha a rendszer alacsony gumiabroncs
nyomást észlel, az w ellenőrző lámpa
jelzi 3 112.
Ha világít a w, akkor amint lehet álljon
meg, és fújja fel a kereket az előírtak
szerint 3 315.
Győződjön meg róla, hogy a jármű
terhelési állapota megfelel a
kiválasztott gumiabroncsnyomásnak.
Jármű terhelési állapot, lásd alább
ebben a fejezetben.
A felfújást követően, vezetni kell egy
keveset a gumiabroncsnyomás
értékek frissítéséhez a Vezető
Információs Központban. Ezalatt a
w lehet, hogy folyamatosan világít.
Ha a w alacsonyabb hőmérsékletnél
világít, és némi távolság megtétele
után kialszik, ez alacsony
gumiabroncsnyomáshoz közelítésre
utaló jel lehet. Ellenőrizze a
gumiabroncsok levegőnyomását.
