Îngrijirea autovehiculului2599Pericol
Sistemul de aprindere utilizează
tensiuni extrem de înalte. Nu
atingeţi.

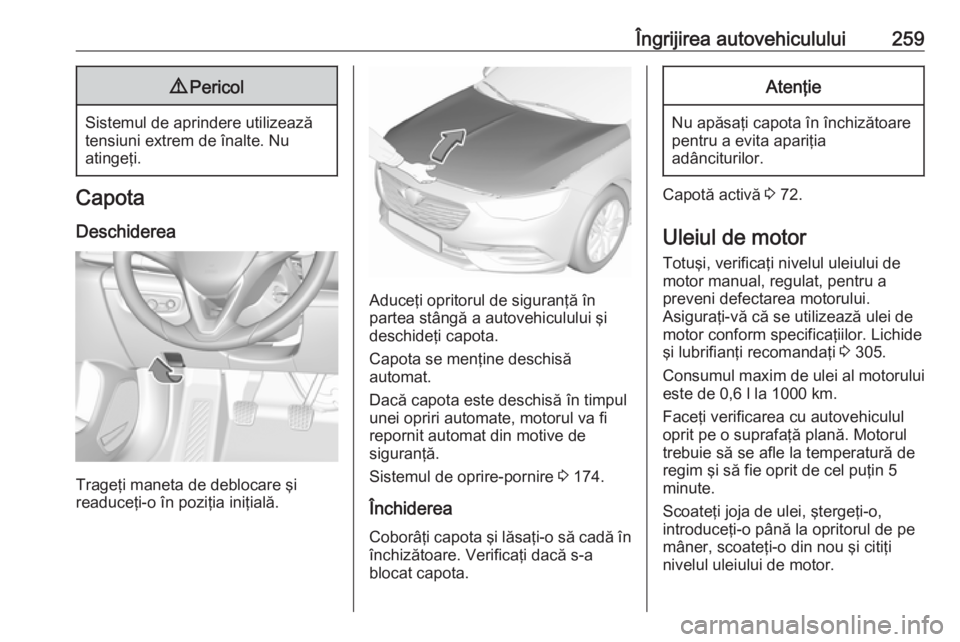

Capota
Deschiderea
Trageţi maneta de deblocare şi
readuceţi-o în poziţia iniţială.
Aduceţi opritorul de siguranţă în
partea stângă a autovehiculului şi
deschideţi capota.
Capota se menţine deschisă
automat.
Dacă capota este deschisă în timpul
unei opriri automate, motorul va fi
repornit automat din motive de
siguranţă.
Sistemul de oprire-pornire 3 174.
Închiderea
Coborâţi capota şi lăsaţi-o să cadă în
închizătoare. Verificaţi dacă s-a
blocat capota.
Atenţie
Nu apăsaţi capota în închizătoare
pentru a evita apariţia
adânciturilor.
Capotă activă 3 72.
Uleiul de motor Totuşi, verificaţi nivelul uleiului demotor manual, regulat, pentru a
preveni defectarea motorului.
Asiguraţi-vă că se utilizează ulei de
motor conform specificaţiilor. Lichide
şi lubrifianţi recomandaţi 3 305.
Consumul maxim de ulei al motorului este de 0,6 l la 1000 km.
Faceţi verificarea cu autovehiculul
oprit pe o suprafaţă plană. Motorul trebuie să se afle la temperatură de
regim şi să fie oprit de cel puţin 5
minute.
Scoateţi joja de ulei, ştergeţi-o,
introduceţi-o până la opritorul de pe
mâner, scoateţi-o din nou şi citiţi
nivelul uleiului de motor.

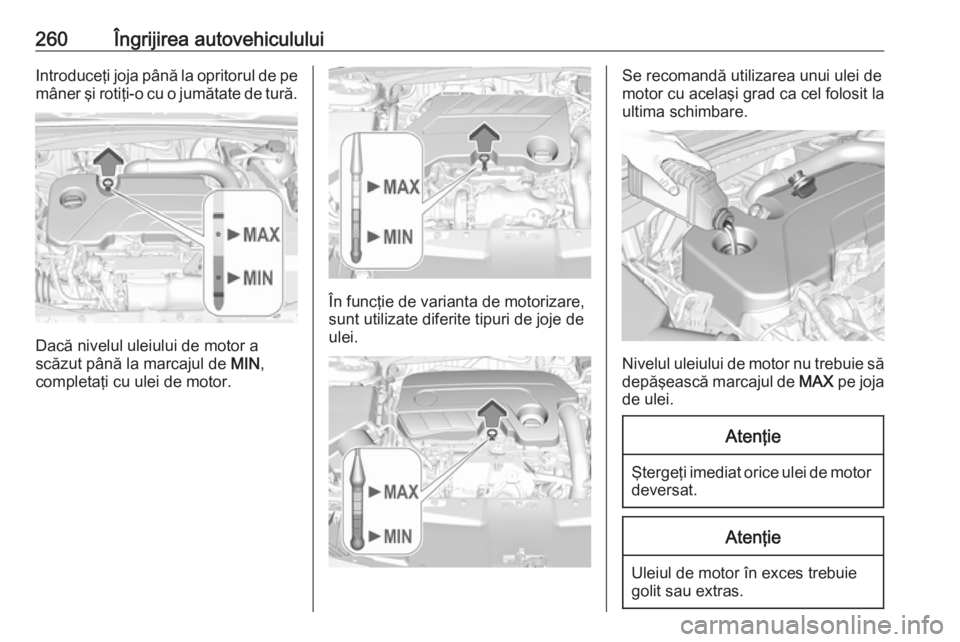

260Îngrijirea autovehicululuiIntroduceţi joja până la opritorul de pemâner şi rotiţi-o cu o jumătate de tură.
Dacă nivelul uleiului de motor a
scăzut până la marcajul de MIN,
completaţi cu ulei de motor.
În funcţie de varianta de motorizare,
sunt utilizate diferite tipuri de joje de
ulei.
Se recomandă utilizarea unui ulei de
motor cu acelaşi grad ca cel folosit la ultima schimbare.
Nivelul uleiului de motor nu trebuie sădepăşească marcajul de MAX pe joja
de ulei.
Atenţie
Ştergeţi imediat orice ulei de motor deversat.
Atenţie
Uleiul de motor în exces trebuiegolit sau extras.

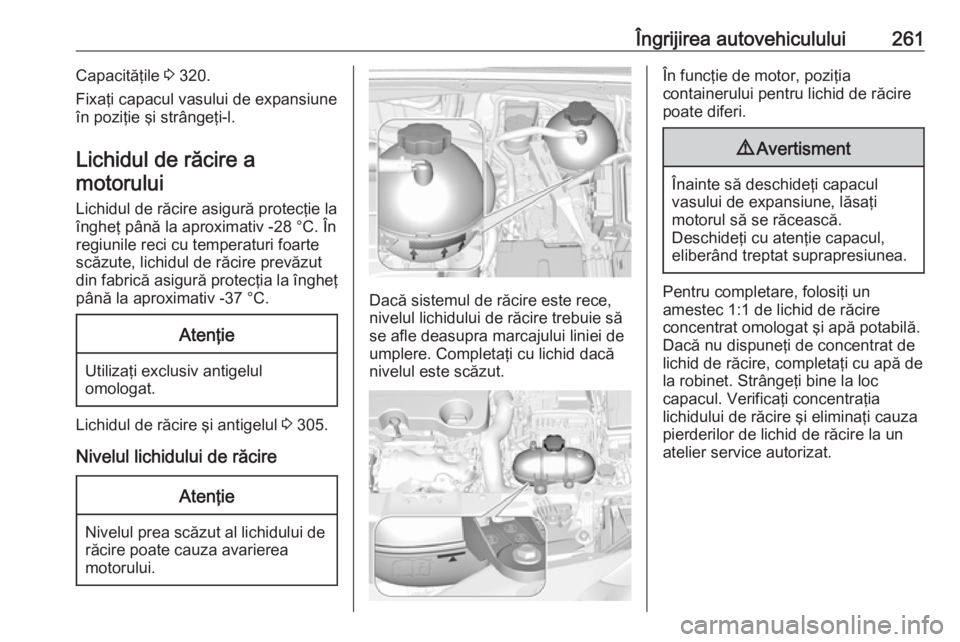

Îngrijirea autovehiculului261Capacităţile 3 320.
Fixaţi capacul vasului de expansiune în poziţie şi strângeţi-l.
Lichidul de răcire a motorului
Lichidul de răcire asigură protecţie la
îngheţ până la aproximativ -28 °C. În
regiunile reci cu temperaturi foarte
scăzute, lichidul de răcire prevăzut
din fabrică asigură protecţia la îngheţ
până la aproximativ -37 °C.Atenţie
Utilizaţi exclusiv antigelul omologat.
Lichidul de răcire şi antigelul 3 305.
Nivelul lichidului de răcire
Atenţie
Nivelul prea scăzut al lichidului de răcire poate cauza avarierea
motorului.
Dacă sistemul de răcire este rece, nivelul lichidului de răcire trebuie să
se afle deasupra marcajului liniei de
umplere. Completaţi cu lichid dacă
nivelul este scăzut.
În funcţie de motor, poziţia
containerului pentru lichid de răcire
poate diferi.9 Avertisment
Înainte să deschideţi capacul
vasului de expansiune, lăsaţi
motorul să se răcească.
Deschideţi cu atenţie capacul,
eliberând treptat suprapresiunea.
Pentru completare, folosiţi un
amestec 1:1 de lichid de răcire
concentrat omologat şi apă potabilă.
Dacă nu dispuneţi de concentrat de
lichid de răcire, completaţi cu apă de la robinet. Strângeţi bine la loc
capacul. Verificaţi concentraţia
lichidului de răcire şi eliminaţi cauza
pierderilor de lichid de răcire la un
atelier service autorizat.

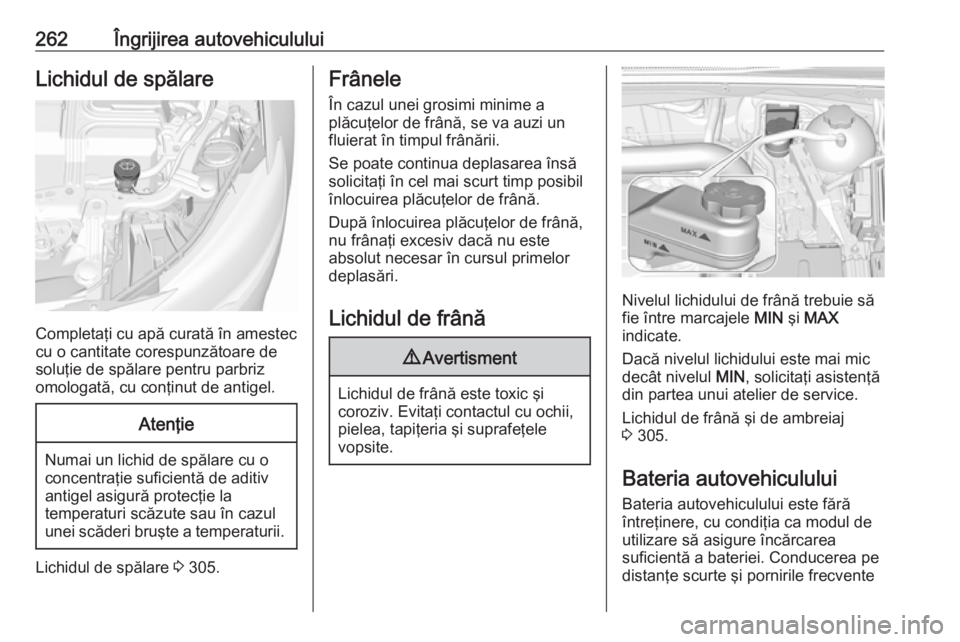

262Îngrijirea autovehicululuiLichidul de spălare
Completaţi cu apă curată în amestec
cu o cantitate corespunzătoare de soluţie de spălare pentru parbriz
omologată, cu conţinut de antigel.
Atenţie
Numai un lichid de spălare cu o
concentraţie suficientă de aditiv
antigel asigură protecţie la
temperaturi scăzute sau în cazul
unei scăderi bruşte a temperaturii.
Lichidul de spălare 3 305.
Frânele
În cazul unei grosimi minime a
plăcuţelor de frână, se va auzi un fluierat în timpul frânării.
Se poate continua deplasarea însă
solicitaţi în cel mai scurt timp posibil
înlocuirea plăcuţelor de frână.
După înlocuirea plăcuţelor de frână,
nu frânaţi excesiv dacă nu este
absolut necesar în cursul primelor
deplasări.
Lichidul de frână9 Avertisment
Lichidul de frână este toxic şi
coroziv. Evitaţi contactul cu ochii,
pielea, tapiţeria şi suprafeţele
vopsite.
Nivelul lichidului de frână trebuie să
fie între marcajele MIN şi MAX
indicate.
Dacă nivelul lichidului este mai mic
decât nivelul MIN, solicitaţi asistenţă
din partea unui atelier de service.
Lichidul de frână şi de ambreiaj
3 305.
Bateria autovehiculului Bateria autovehiculului este fără
întreţinere, cu condiţia ca modul de
utilizare să asigure încărcarea
suficientă a bateriei. Conducerea pe
distanţe scurte şi pornirile frecvente

Îngrijirea autovehiculului263pot duce la descărcarea bateriei.
Evitaţi utilizarea de consumatori
electrici inutili.
Bateriile nu vor fi eliminate împreună
cu gunoiul menajer. Acestea vor fi
eliminate prin intermediul unui centru
adecvat de reciclare.
Staţionarea autovehiculului pentru o
perioadă mai lungă de patru
săptămâni poate provoca
descărcarea bateriei. Deconectaţi
borna negativă a bateriei
autovehiculului.
Asiguraţi-vă că este decuplat
contactul înaintea conectării sau
deconectării bateriei autovehiculului.
Funcţia de protecţie împotriva
descărcării acumulatorului 3 154.
Deconectarea bateriei
Dacă bateria autovehiculului va fi
deconectată (de ex. pentru lucrări de
întreţinere), sirena alarmei trebuie
dezactivată după cum urmează:
Cuplaţi şi decuplaţi contactul, atunci
deconectaţi bateria autovehiculului
într-un interval de 15 secunde.
Înlocuirea bateriei autovehiculului Notă
Orice deviere de la instrucţiunile
furnizate în această secţiune pot
duce la o dezactivare temporară a
sistemului de oprire-pornire.
Când este înlocuită bateria
autovehiculului, asiguraţi-vă că nu
există orificii de ventilaţie deschise în
apropierea bornei pozitive. Dacă este un orificiu de ventilaţie deschis înaceastă zonă, trebuie închis cu un
capac fals şi vetilaţia din apropierea
bornei negative trebuie deschisă.
La autovehiculele cu baterie AGM
(Covoraş din sticlă absorbantă),
asiguraţi-vă că bateria este înlocuită
cu o baterie AGM.
O baterie AGM poate fi identificată cu
ajutorul unei etichete de pe baterie.
Vă recomandăm să utilizaţi o baterie
pentru autovehicul originală Opel.
Notă
Utilizarea unei baterii a
autovehiculului AGM diferite de
bateria originală Opel poate duce la
o performanţă mai redusă.
Vă recomandăm să înlocuiţi bateria autovehiculului la un atelier service
specializat.
Sistemul de oprire-pornire 3 174.

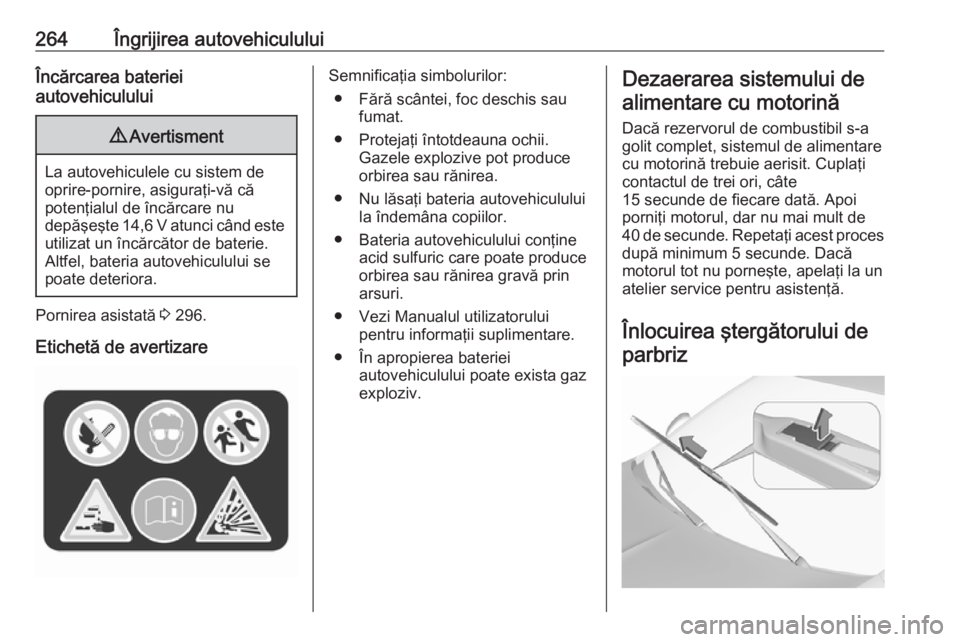

264Îngrijirea autovehicululuiÎncărcarea bateriei
autovehiculului9 Avertisment
La autovehiculele cu sistem de
oprire-pornire, asiguraţi-vă că
potenţialul de încărcare nu
depăşeşte 14,6 V atunci când este utilizat un încărcător de baterie.
Altfel, bateria autovehiculului se
poate deteriora.
Pornirea asistată 3 296.
Etichetă de avertizare
Semnificaţia simbolurilor: ● Fără scântei, foc deschis sau fumat.
● Protejaţi întotdeauna ochii. Gazele explozive pot produceorbirea sau rănirea.
● Nu lăsaţi bateria autovehiculului la îndemâna copiilor.
● Bateria autovehiculului conţine acid sulfuric care poate produce
orbirea sau rănirea gravă prin arsuri.
● Vezi Manualul utilizatorului pentru informaţii suplimentare.
● În apropierea bateriei autovehiculului poate exista gaz
exploziv.Dezaerarea sistemului de
alimentare cu motorină
Dacă rezervorul de combustibil s-a
golit complet, sistemul de alimentare
cu motorină trebuie aerisit. Cuplaţi
contactul de trei ori, câte
15 secunde de fiecare dată. Apoi
porniţi motorul, dar nu mai mult de
40 de secunde. Repetaţi acest proces după minimum 5 secunde. Dacă
motorul tot nu porneşte, apelaţi la un
atelier service pentru asistenţă.
Înlocuirea ştergătorului de parbriz

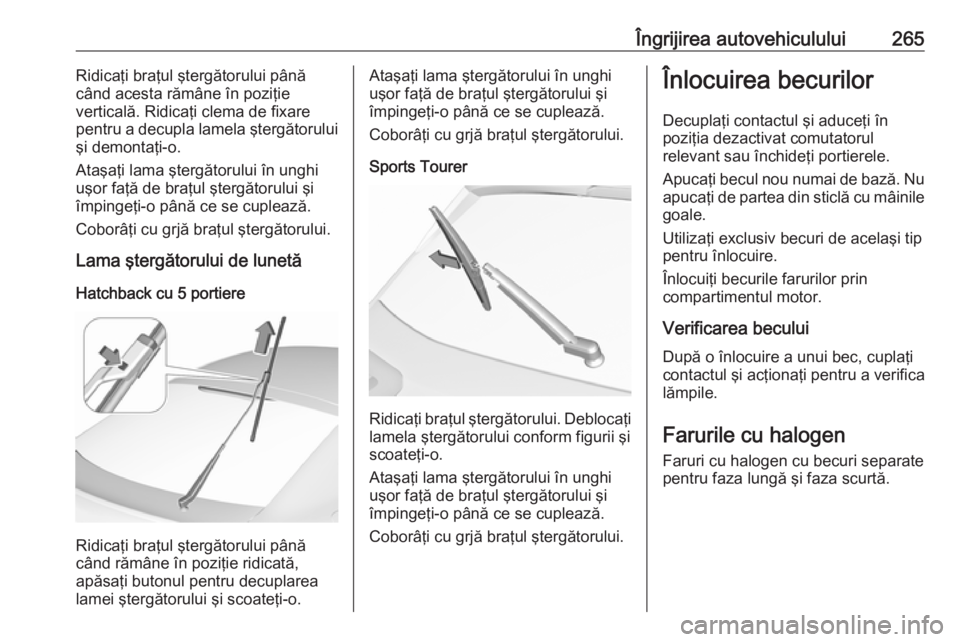

Îngrijirea autovehiculului265Ridicaţi braţul ştergătorului până
când acesta rămâne în poziţie
verticală. Ridicaţi clema de fixare
pentru a decupla lamela ştergătorului
şi demontaţi-o.
Ataşaţi lama ştergătorului în unghi
uşor faţă de braţul ştergătorului şi
împingeţi-o până ce se cuplează.
Coborâţi cu grjă braţul ştergătorului.
Lama ştergătorului de lunetă
Hatchback cu 5 portiere
Ridicaţi braţul ştergătorului până
când rămâne în poziţie ridicată,
apăsaţi butonul pentru decuplarea
lamei ştergătorului şi scoateţi-o.
Ataşaţi lama ştergătorului în unghi
uşor faţă de braţul ştergătorului şi
împingeţi-o până ce se cuplează.
Coborâţi cu grjă braţul ştergătorului.
Sports Tourer
Ridicaţi braţul ştergătorului. Deblocaţi lamela ştergătorului conform figurii şi
scoateţi-o.
Ataşaţi lama ştergătorului în unghi
uşor faţă de braţul ştergătorului şi
împingeţi-o până ce se cuplează.
Coborâţi cu grjă braţul ştergătorului.
Înlocuirea becurilor
Decuplaţi contactul şi aduceţi în
poziţia dezactivat comutatorul
relevant sau închideţi portierele.
Apucaţi becul nou numai de bază. Nu apucaţi de partea din sticlă cu mâinile
goale.
Utilizaţi exclusiv becuri de acelaşi tip
pentru înlocuire.
Înlocuiţi becurile farurilor prin
compartimentul motor.
Verificarea becului
După o înlocuire a unui bec, cuplaţi
contactul şi acţionaţi pentru a verifica
lămpile.
Farurile cu halogen Faruri cu halogen cu becuri separatepentru faza lungă şi faza scurtă.

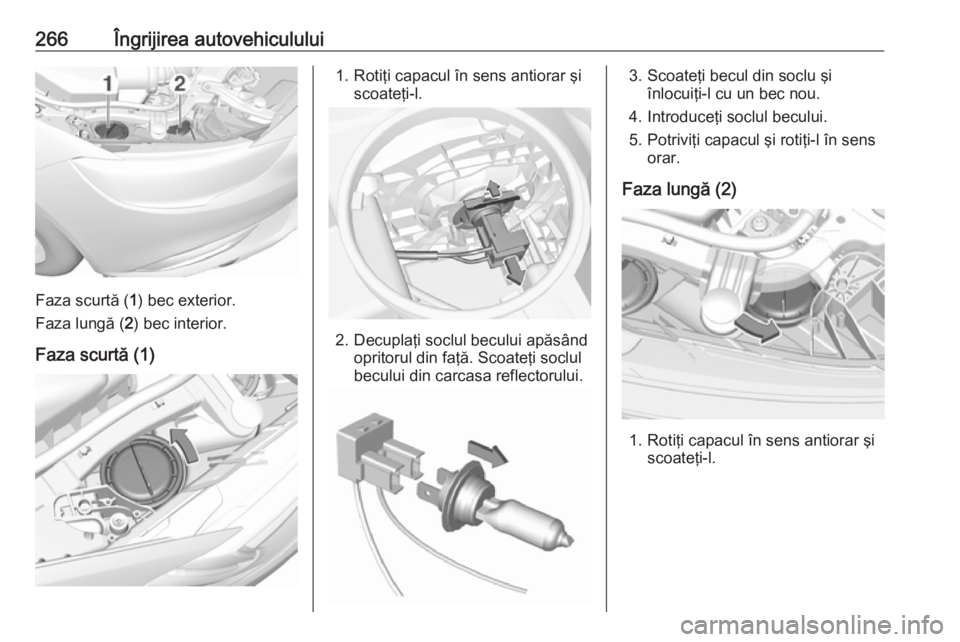

266Îngrijirea autovehiculului
Faza scurtă (1) bec exterior.
Faza lungă ( 2) bec interior.
Faza scurtă (1)
1. Rotiţi capacul în sens antiorar şi scoateţi-l.
2. Decuplaţi soclul becului apăsând opritorul din faţă. Scoateţi soclul
becului din carcasa reflectorului.
3. Scoateţi becul din soclu şi înlocuiţi-l cu un bec nou.
4. Introduceţi soclul becului.
5. Potriviţi capacul şi rotiţi-l în sens orar.
Faza lungă (2)
1. Rotiţi capacul în sens antiorar şi scoateţi-l.

Îngrijirea autovehiculului267

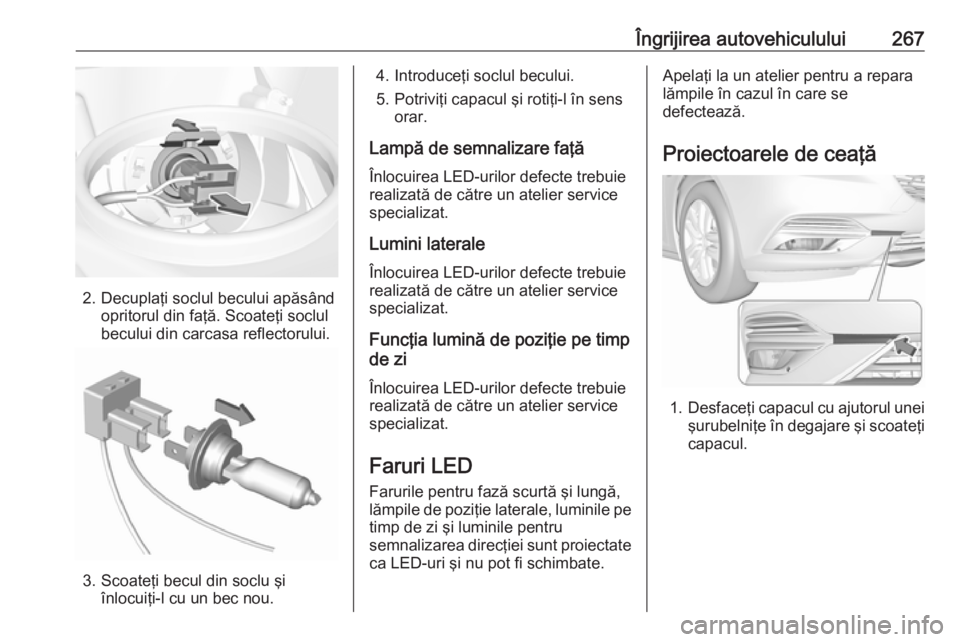

2. Decuplaţi soclul becului apăsândopritorul din faţă. Scoateţi soclul
becului din carcasa reflectorului.
3. Scoateţi becul din soclu şi înlocuiţi-l cu un bec nou.
4. Introduceţi soclul becului.
5. Potriviţi capacul şi rotiţi-l în sens orar.
Lampă de semnalizare faţă Înlocuirea LED-urilor defecte trebuie
realizată de către un atelier service
specializat.
Lumini laterale
Înlocuirea LED-urilor defecte trebuie
realizată de către un atelier service
specializat.
Funcţia lumină de poziţie pe timp
de zi
Înlocuirea LED-urilor defecte trebuie
realizată de către un atelier service
specializat.
Faruri LED Farurile pentru fază scurtă şi lungă,lămpile de poziţie laterale, luminile pe timp de zi şi luminile pentru
semnalizarea direcţiei sunt proiectate
ca LED-uri şi nu pot fi schimbate.Apelaţi la un atelier pentru a repara
lămpile în cazul în care se
defectează.
Proiectoarele de ceaţă
1. Desfaceţi capacul cu ajutorul unei
şurubelniţe în degajare şi scoateţi capacul.

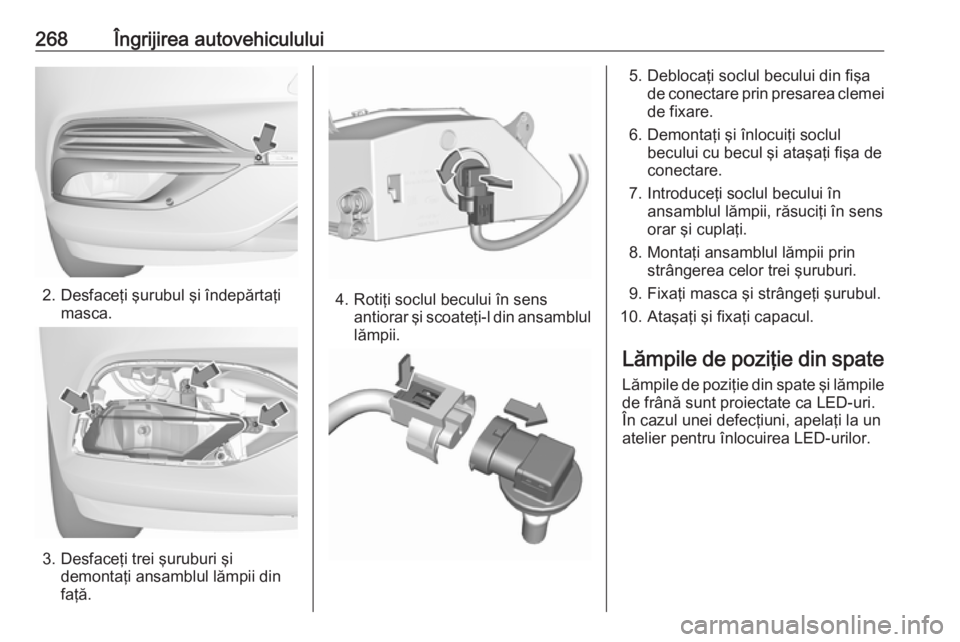

268Îngrijirea autovehiculului
2. Desfaceţi şurubul şi îndepărtaţimasca.
3. Desfaceţi trei şuruburi şidemontaţi ansamblul lămpii din
faţă.
4. Rotiţi soclul becului în sens antiorar şi scoateţi-l din ansamblul
lămpii.
5. Deblocaţi soclul becului din fişa de conectare prin presarea clemei
de fixare.
6. Demontaţi şi înlocuiţi soclul becului cu becul şi ataşaţi fişa de
conectare.
7. Introduceţi soclul becului în ansamblul lămpii, răsuciţi în sens
orar şi cuplaţi.
8. Montaţi ansamblul lămpii prin strângerea celor trei şuruburi.
9. Fixaţi masca şi strângeţi şurubul.
10. Ataşaţi şi fixaţi capacul.
Lămpile de poziţie din spateLămpile de poziţie din spate şi lămpilede frână sunt proiectate ca LED-uri.
În cazul unei defecţiuni, apelaţi la un
atelier pentru înlocuirea LED-urilor.
