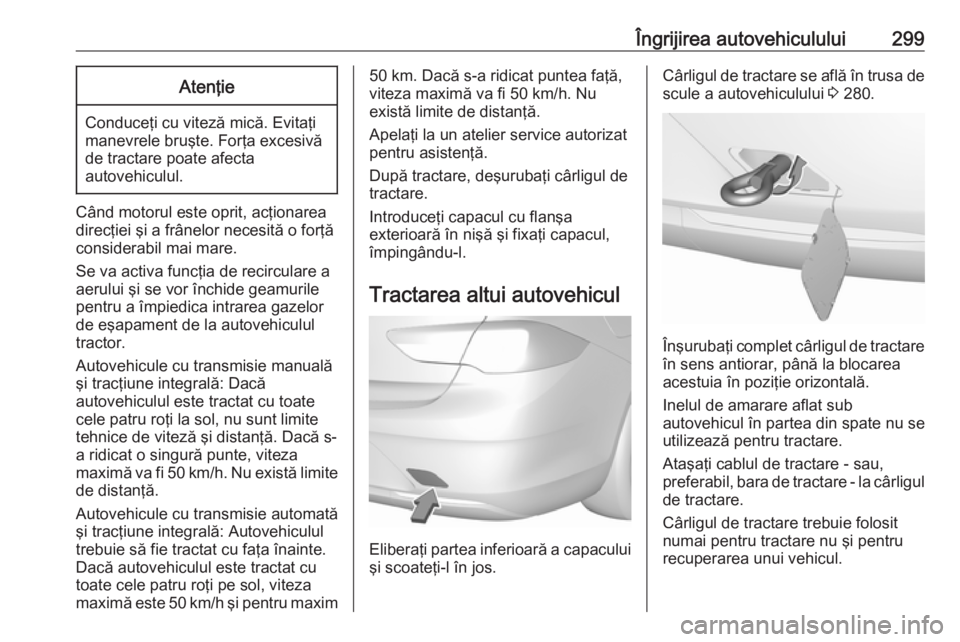

Îngrijirea autovehiculului299Atenţie
Conduceţi cu viteză mică. Evitaţi
manevrele bruşte. Forţa excesivă
de tractare poate afecta
autovehiculul.
Când motorul este oprit, acţionarea
direcţiei şi a frânelor necesită o forţă
considerabil mai mare.
Se va activa funcţia de recirculare a
aerului şi se vor închide geamurile
pentru a împiedica intrarea gazelor de eşapament de la autovehiculul
tractor.
Autovehicule cu transmisie manuală
şi tracţiune integrală: Dacă
autovehiculul este tractat cu toate
cele patru roţi la sol, nu sunt limite
tehnice de viteză şi distanţă. Dacă s-
a ridicat o singură punte, viteza
maximă va fi 50 km/h. Nu există limite de distanţă.
Autovehicule cu transmisie automată
şi tracţiune integrală: Autovehiculul
trebuie să fie tractat cu faţa înainte.
Dacă autovehiculul este tractat cu
toate cele patru roţi pe sol, viteza
maximă este 50 km/h şi pentru maxim
50 km. Dacă s-a ridicat puntea faţă,
viteza maximă va fi 50 km/h. Nu
există limite de distanţă.
Apelaţi la un atelier service autorizat
pentru asistenţă.
După tractare, deşurubaţi cârligul de
tractare.
Introduceţi capacul cu flanşa
exterioară în nişă şi fixaţi capacul,
împingându-l.
Tractarea altui autovehicul
Eliberaţi partea inferioară a capacului şi scoateţi-l în jos.
Cârligul de tractare se află în trusa de
scule a autovehiculului 3 280.
Înşurubaţi complet cârligul de tractare
în sens antiorar, până la blocarea
acestuia în poziţie orizontală.
Inelul de amarare aflat sub
autovehicul în partea din spate nu se utilizează pentru tractare.
Ataşaţi cablul de tractare - sau,
preferabil, bara de tractare - la cârligul
de tractare.
Cârligul de tractare trebuie folosit
numai pentru tractare nu şi pentru
recuperarea unui vehicul.

300Îngrijirea autovehicululuiAtenţie
Conduceţi cu viteză mică. Evitaţi
manevrele bruşte. Forţa excesivă
de tractare poate afecta
autovehiculul.
După tractare, deşurubaţi cârligul de
tractare.
Introduceţi capacul cu flanşa
superioară în nişă şi fixaţi capacul,
împingându-l.
Îngrijirea aspectului
Întreţinerea exterioară
Încuietorile Încuietorile sunt gresate din fabricaţie
cu vaselină specială de înaltă calitate.
Utilizaţi un agent de degivrare numai
când este absolut necesar, deoarece acesta îndepărtează vaselina şi
afectează funcţionarea încuietorii.
După utilizarea soluţiei de degivrare, apelaţi la un atelier service pentrugresarea încuietorilor.
Spălarea Vopseaua autovehiculului este
expusă influenţelor mediului. Spălaţi
şi ceruiţi periodic autovehiculul. Când utilizaţi o spălătorie automată,
selectaţi un program care include şi
ceruirea.
Excrementele de păsări, resturile de
insecte, răşinile, polenul trebuie
curăţate imediat deoarece conţin
constituenţi agresivi ce pot deteriora vopseaua.Dacă utilizaţi o spălătorie auto,
respectaţi instrucţiunile furnizate de
fabricantul instalaţiei. Ştergătoarele
de parbriz şi ştergătorul de lunetă
trebuie oprite. Scoateţi antena şi
accesoriile externe precum
portbagajul de acoperiş, etc.
Dacă spălaţi vehiculul manual,
asiguraţi-vă că interiorul
contraaripilor este clătit temeinic cu apă.
Ceruiţi periodic componentele
vopsite ale autovehiculului.
Curăţaţi marginile şi muchiile
portierelor şi capotei/ hayonului,
precum şi zonele acoperite la
închiderea acestora.
Pentru evitarea daunelor, curăţaţi
ornamentele metalice strălucitoare cu
ajutorul unei soluţii de curăţare
aprobate pentru aluminiu.

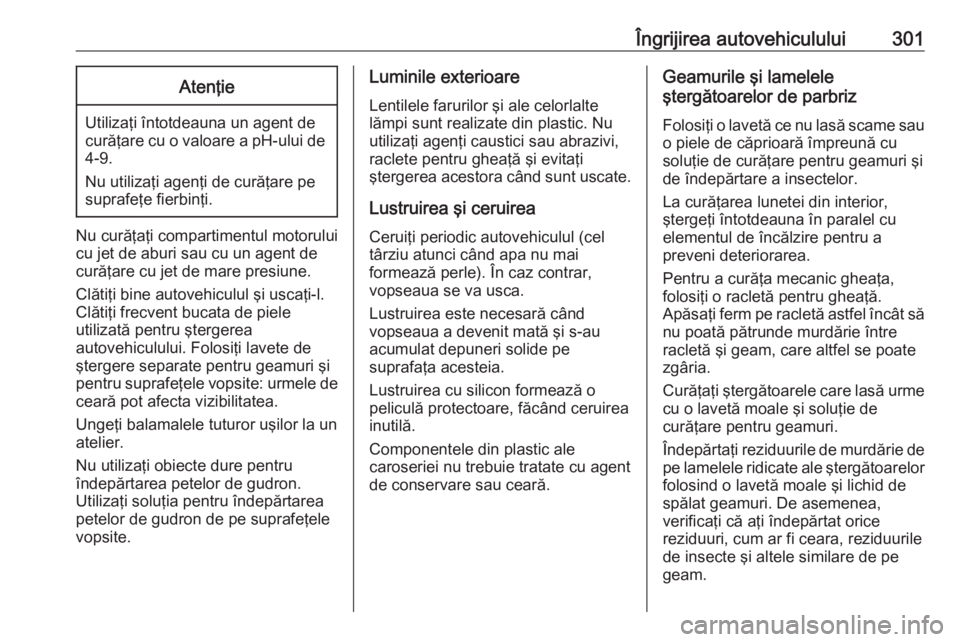

Îngrijirea autovehiculului301Atenţie
Utilizaţi întotdeauna un agent de
curăţare cu o valoare a pH-ului de 4-9.
Nu utilizaţi agenţi de curăţare pe
suprafeţe fierbinţi.
Nu curăţaţi compartimentul motorului cu jet de aburi sau cu un agent decurăţare cu jet de mare presiune.
Clătiţi bine autovehiculul şi uscaţi-l.
Clătiţi frecvent bucata de piele
utilizată pentru ştergerea
autovehiculului. Folosiţi lavete de
ştergere separate pentru geamuri şi
pentru suprafeţele vopsite: urmele de ceară pot afecta vizibilitatea.
Ungeţi balamalele tuturor uşilor la un
atelier.
Nu utilizaţi obiecte dure pentru
îndepărtarea petelor de gudron.
Utilizaţi soluţia pentru îndepărtarea
petelor de gudron de pe suprafeţele
vopsite.
Luminile exterioare
Lentilele farurilor şi ale celorlalte
lămpi sunt realizate din plastic. Nu
utilizaţi agenţi caustici sau abrazivi,
raclete pentru gheaţă şi evitaţi
ştergerea acestora când sunt uscate.
Lustruirea şi ceruirea Ceruiţi periodic autovehiculul (cel
târziu atunci când apa nu mai
formează perle). În caz contrar,
vopseaua se va usca.
Lustruirea este necesară când
vopseaua a devenit mată şi s-au
acumulat depuneri solide pe
suprafaţa acesteia.
Lustruirea cu silicon formează o
peliculă protectoare, făcând ceruirea
inutilă.
Componentele din plastic ale
caroseriei nu trebuie tratate cu agent de conservare sau ceară.Geamurile şi lamelele
ştergătoarelor de parbriz
Folosiţi o lavetă ce nu lasă scame sau
o piele de căprioară împreună cu
soluţie de curăţare pentru geamuri şi
de îndepărtare a insectelor.
La curăţarea lunetei din interior,
ştergeţi întotdeauna în paralel cu elementul de încălzire pentru a
preveni deteriorarea.
Pentru a curăţa mecanic gheaţa,
folosiţi o racletă pentru gheaţă.
Apăsaţi ferm pe racletă astfel încât să nu poată pătrunde murdărie între
racletă şi geam, care altfel se poate
zgâria.
Curăţaţi ştergătoarele care lasă urme cu o lavetă moale şi soluţie de
curăţare pentru geamuri.
Îndepărtaţi reziduurile de murdărie de
pe lamelele ridicate ale ştergătoarelor folosind o lavetă moale şi lichid de
spălat geamuri. De asemenea,
verificaţi că aţi îndepărtat orice
reziduuri, cum ar fi ceara, reziduurile
de insecte şi altele similare de pe
geam.

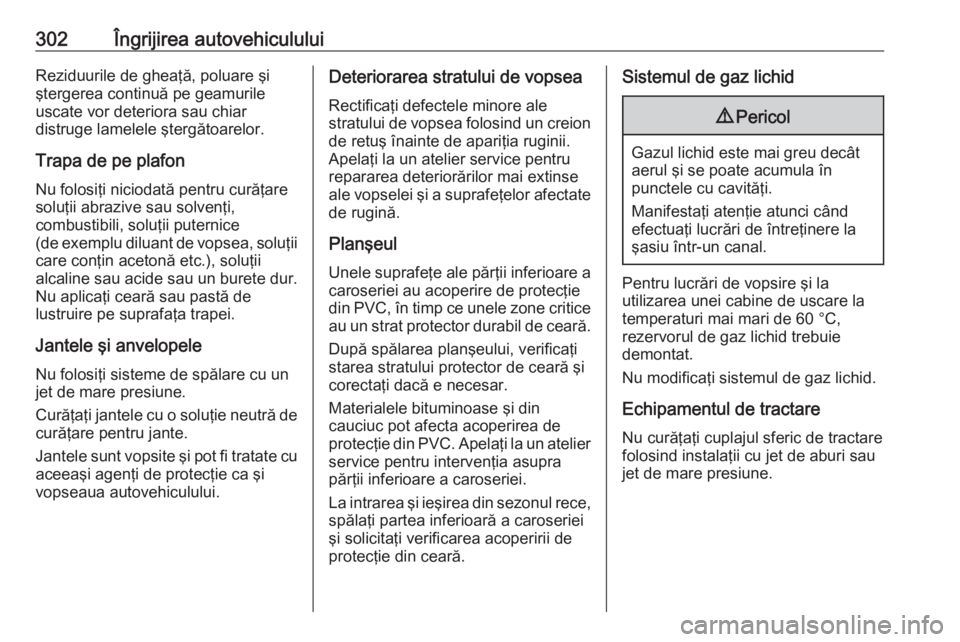

302Îngrijirea autovehicululuiReziduurile de gheaţă, poluare şi
ştergerea continuă pe geamurile
uscate vor deteriora sau chiar
distruge lamelele ştergătoarelor.
Trapa de pe plafon
Nu folosiţi niciodată pentru curăţare
soluţii abrazive sau solvenţi,
combustibili, soluţii puternice
( de exemplu diluant de vopsea, soluţii
care conţin acetonă etc.), soluţii
alcaline sau acide sau un burete dur.
Nu aplicaţi ceară sau pastă de
lustruire pe suprafaţa trapei.
Jantele şi anvelopele
Nu folosiţi sisteme de spălare cu un
jet de mare presiune.
Curăţaţi jantele cu o soluţie neutră de
curăţare pentru jante.
Jantele sunt vopsite şi pot fi tratate cu
aceeaşi agenţi de protecţie ca şi
vopseaua autovehiculului.Deteriorarea stratului de vopsea
Rectificaţi defectele minore ale
stratului de vopsea folosind un creion
de retuş înainte de apariţia ruginii.
Apelaţi la un atelier service pentru
repararea deteriorărilor mai extinse
ale vopselei şi a suprafeţelor afectate de rugină.
PlanşeulUnele suprafeţe ale părţii inferioare a
caroseriei au acoperire de protecţie
din PVC, în timp ce unele zone critice au un strat protector durabil de ceară.
După spălarea planşeului, verificaţi
starea stratului protector de ceară şi
corectaţi dacă e necesar.
Materialele bituminoase şi din
cauciuc pot afecta acoperirea de
protecţie din PVC. Apelaţi la un atelier service pentru intervenţia asupra
părţii inferioare a caroseriei.
La intrarea şi ieşirea din sezonul rece,
spălaţi partea inferioară a caroseriei
şi solicitaţi verificarea acoperirii de
protecţie din ceară.Sistemul de gaz lichid9 Pericol
Gazul lichid este mai greu decât
aerul şi se poate acumula în
punctele cu cavităţi.
Manifestaţi atenţie atunci când
efectuaţi lucrări de întreţinere la
şasiu într-un canal.
Pentru lucrări de vopsire şi la
utilizarea unei cabine de uscare la
temperaturi mai mari de 60 °C,
rezervorul de gaz lichid trebuie
demontat.
Nu modificaţi sistemul de gaz lichid.
Echipamentul de tractareNu curăţaţi cuplajul sferic de tractare
folosind instalaţii cu jet de aburi sau
jet de mare presiune.

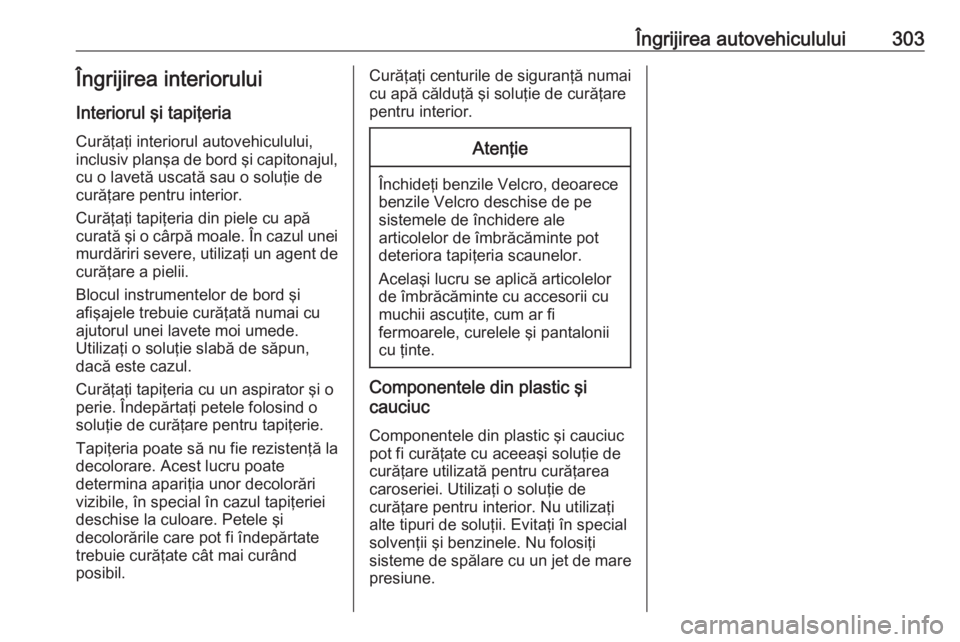

Îngrijirea autovehiculului303Îngrijirea interiorului
Interiorul şi tapiţeria Curăţaţi interiorul autovehiculului,
inclusiv planşa de bord şi capitonajul, cu o lavetă uscată sau o soluţie de
curăţare pentru interior.
Curăţaţi tapiţeria din piele cu apă
curată şi o cârpă moale. În cazul unei
murdăriri severe, utilizaţi un agent de
curăţare a pielii.
Blocul instrumentelor de bord şi
afişajele trebuie curăţată numai cu
ajutorul unei lavete moi umede.
Utilizaţi o soluţie slabă de săpun,
dacă este cazul.
Curăţaţi tapiţeria cu un aspirator şi o
perie. Îndepărtaţi petele folosind o
soluţie de curăţare pentru tapiţerie.
Tapiţeria poate să nu fie rezistenţă la decolorare. Acest lucru poate
determina apariţia unor decolorări
vizibile, în special în cazul tapiţeriei
deschise la culoare. Petele şi
decolorările care pot fi îndepărtate
trebuie curăţate cât mai curând
posibil.Curăţaţi centurile de siguranţă numai
cu apă călduţă şi soluţie de curăţare
pentru interior.Atenţie
Închideţi benzile Velcro, deoarece benzile Velcro deschise de pe
sistemele de închidere ale
articolelor de îmbrăcăminte pot
deteriora tapiţeria scaunelor.
Acelaşi lucru se aplică articolelor
de îmbrăcăminte cu accesorii cu
muchii ascuţite, cum ar fi
fermoarele, curelele şi pantalonii cu ţinte.
Componentele din plastic şi
cauciuc
Componentele din plastic şi cauciuc
pot fi curăţate cu aceeaşi soluţie de
curăţare utilizată pentru curăţarea
caroseriei. Utilizaţi o soluţie de
curăţare pentru interior. Nu utilizaţi
alte tipuri de soluţii. Evitaţi în special
solvenţii şi benzinele. Nu folosiţi
sisteme de spălare cu un jet de mare presiune.

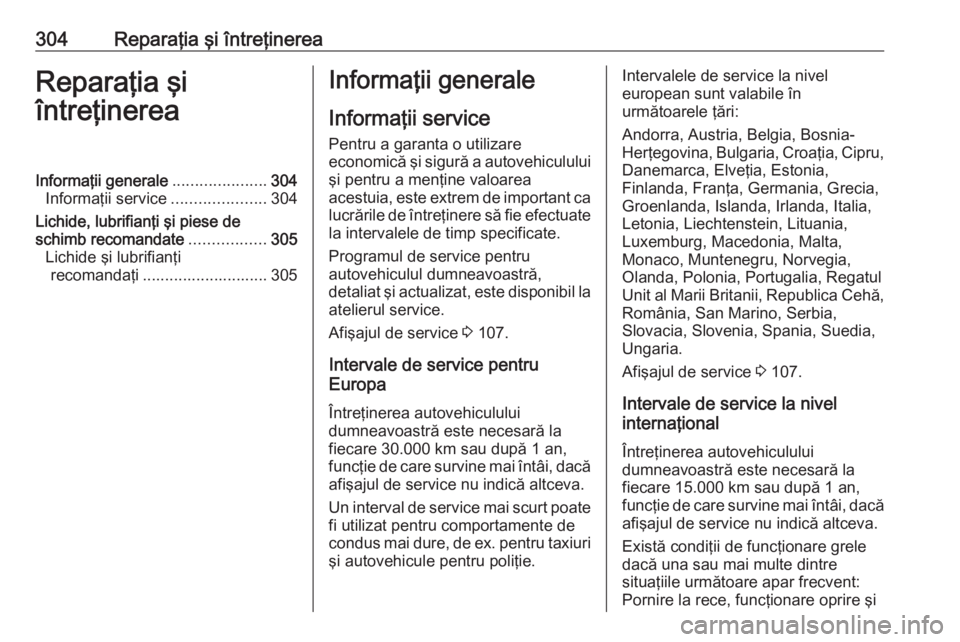

304Reparaţia şi întreţinereaReparaţia şi
întreţinereaInformaţii generale .....................304
Informaţii service .....................304
Lichide, lubrifianţi şi piese de
schimb recomandate .................305
Lichide şi lubrifianţi recomandaţi ............................ 305Informaţii generale
Informaţii service
Pentru a garanta o utilizare
economică şi sigură a autovehiculului
şi pentru a menţine valoarea
acestuia, este extrem de important ca lucrările de întreţinere să fie efectuate
la intervalele de timp specificate.
Programul de service pentru
autovehiculul dumneavoastră,
detaliat şi actualizat, este disponibil la atelierul service.
Afişajul de service 3 107.
Intervale de service pentru
Europa
Întreţinerea autovehiculului
dumneavoastră este necesară la
fiecare 30.000 km sau după 1 an,
funcţie de care survine mai întâi, dacă afişajul de service nu indică altceva.
Un interval de service mai scurt poate
fi utilizat pentru comportamente de
condus mai dure, de ex. pentru taxiuri şi autovehicule pentru poliţie.Intervalele de service la nivel
european sunt valabile în
următoarele ţări:
Andorra, Austria, Belgia, Bosnia-
Herţegovina, Bulgaria, Croaţia, Cipru,
Danemarca, Elveţia, Estonia,
Finlanda, Franţa, Germania, Grecia,
Groenlanda, Islanda, Irlanda, Italia,
Letonia, Liechtenstein, Lituania,
Luxemburg, Macedonia, Malta,
Monaco, Muntenegru, Norvegia,
Olanda, Polonia, Portugalia, Regatul
Unit al Marii Britanii, Republica Cehă, România, San Marino, Serbia,
Slovacia, Slovenia, Spania, Suedia,
Ungaria.
Afişajul de service 3 107.
Intervale de service la nivel
internaţional
Întreţinerea autovehiculului
dumneavoastră este necesară la
fiecare 15.000 km sau după 1 an,
funcţie de care survine mai întâi, dacă afişajul de service nu indică altceva.
Există condiţii de funcţionare grele
dacă una sau mai multe dintre
situaţiile următoare apar frecvent:
Pornire la rece, funcţionare oprire şi

Reparaţia şi întreţinerea305pornire, funcţionare cu remorcă,
condus montan, condus pe suprafeţe
carosabile de calitate slabă şi cu
nisip, poluare crescută a aerului,
prezenţa prafului aeropurtat şi a
conţinutului ridicat de praf, condusul
la altitudini mari şi variaţiile mari ale
temperaturii. În aceste condiţii grele
de funcţionare, anumite lucrări de
service pot fi necesare mai frecvent
decât la intervalele de service
obişnuite.
Intervalele de service internaţional
sunt valabile pentru ţările care nu sunt
enumerate la Programul service
pentru Europa.
Afişajul de service 3 107.
Confirmări Confirmarea intervenţiilor service
este înregistrată în Caietul de service
şi garanţie. Data şi kilometrajul sunt
completate cu ştampila şi semnătura
reprezentantului atelierului service.
Asiguraţi-vă că se completează
corect Caietul de service şi garanţie,
dovada permanentă a intervenţiilor
service fiind esenţială pentru
satisfacerea oricăror solicităriacoperite de garanţie sau alte
programe speciale, fiind de
asemenea utilă atunci când
autovehiculul este vândut.
Interval de service cu durata de
utilizare rămasă pentru ulei
Interval de service se bazează pe mai
mulţi parametri, în funcţie de utilizare.
Afişajul de service vă informează
atunci când trebuie înlocuit uleiul de
motor.
Afişajul de service 3 107.Lichide, lubrifianţi şi
piese de schimb
recomandate
Lichide şi lubrifianţirecomandaţi
Folosiţi exclusiv produse care se
încadrează în specificaţiile
recomandate.9 Avertisment
Materialele utilizate sunt
periculoase şi pot fi toxice.
Manevraţi-le cu grijă. Respectaţi
instrucţiunile prezente pe
recipienţii în care acestea sunt
livrate.
Uleiul de motor
Uleiul de motor este identificat prin
clasa de calitate şi prin vâscozitate.
Calitatea este mai importantă decât vâscozitatea atunci când se alegeuleiul ce urmează a fi utilizat.
Calitatea uleiului asigură,
de exemplu, curăţenia motorului,

306Reparaţia şi întreţinereaprotecţia împotriva coroziunii şi
controlul îmbătrânirii uleiului, în timp
ce clasa de vâscozitate oferă
informaţii despre variaţia fluidităţii
uleiului în funcţie de temperatură.
Dexos este clasa cea mai nouă de calitate a uleiului care oferă o
protecţie optimă pentru motoarele diesel şi pe benzină. Dacă nu estedisponibil, trebuie utilizate uleiuri de
motor din alte calităţi prescrise.
Recomandările pentru motoarele pe benzină sunt valabile şi pentru
motoare care funcţionează cu gaz
natural comprimat (GNC), cu gaz
petrolier lichefiat (GPL) şi cu etanol
(E85).
Selectaţi uleiul de motor adecvat în
funcţie de calitatea acestuia şi de
temperatura ambientală minimă
3 310.
Completarea uleiului de motor
Uleiurile de motor provenite de la
diferiţi producători sau livrate sub
diferite mărci pot fi amestecate atât
timp cât sunt conforme cu cerinţele
referitoare la calitatea şi vâscozitatea
uleiului de motor.Este interzisă utilizarea uleiurilor de
motor numai din clasele
ACEA A1/B1 sau numai A5/B5
deoarece, pe termen lung, acestea
pot duce la avarierea motorului în
anumite condiţii de utilizare.
Selectaţi uleiul de motor adecvat în
funcţie de calitatea acestuia şi de
temperatura ambientală minimă
3 310.
Aditivi suplimentari pentru uleiul de motor
Utilizarea de aditivi suplimentari
pentru uleiul de motor poate duce la
avarierea motorului şi invalidarea
garanţiei.
Clase de vâscozitate a uleiului de
motor
Clasa de vâscozitate SAE oferă
informaţii cu privire la fluiditatea
uleiului.
Uleiurile multigrad sunt indicate prin două cifre, de exemplu, SAE 5W-30.
Prima cifră, urmată de un W, indică
vâscozitatea la temperaturi scăzute, iar cea de-a doua indică vâscozitatea la temperaturi ridicate.Selectaţi clasa de vâscozitate
adecvată în funcţie de temperatura
ambientală minimă 3 310.
Toate clasele de vâscozitate sunt
potrivite la temperaturi ambientale
ridicate.
Lichidul de răcire şi antigelul
Utilizaţi numai antigel pentru lichid de răcire cu acid organic cu o durată
lungă de utilizare, aprobat pentru
acest autovehicul. Apelaţi la un atelier
service autorizat.
Sistemul este prevăzut din fabrică cu
un lichid de răcire creat pentru
protecţie excelentă la coroziune şi
protecţie la îngheţ până la aprox.
-28 °C. În regiunile cu temperaturi
foarte scăzute, lichidul de răcire
prevăzut din fabrică asigură protecţie
la îngheţ până la aprox. -37 °C.
Această concentraţie trebuie
menţinută pe întreg parcursul anului.
Aditivii pentru lichidul de răcire
destinaţi asigurării unei protecţii
suplimentare împotriva coroziunii sau etanşării împotriva scurgerilor minore
pot cauza probleme de funcţionare.

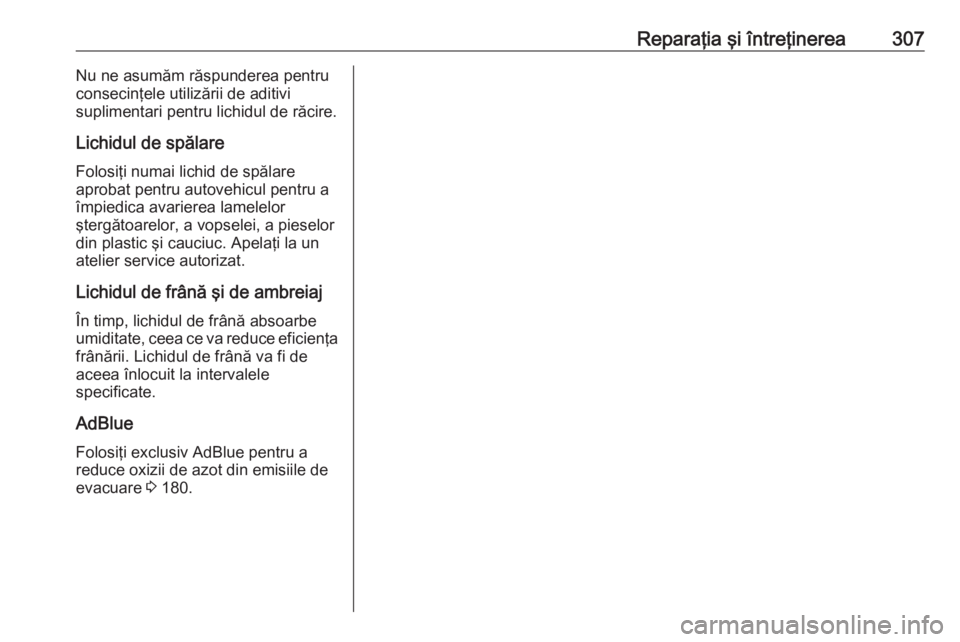

Reparaţia şi întreţinerea307Nu ne asumăm răspunderea pentru
consecinţele utilizării de aditivi
suplimentari pentru lichidul de răcire.
Lichidul de spălare Folosiţi numai lichid de spălare
aprobat pentru autovehicul pentru a
împiedica avarierea lamelelor
ştergătoarelor, a vopselei, a pieselor
din plastic şi cauciuc. Apelaţi la un
atelier service autorizat.
Lichidul de frână şi de ambreiaj În timp, lichidul de frână absoarbe
umiditate, ceea ce va reduce eficienţa frânării. Lichidul de frână va fi de
aceea înlocuit la intervalele
specificate.
AdBlue Folosiţi exclusiv AdBlue pentru a
reduce oxizii de azot din emisiile de
evacuare 3 180.

308Date tehniceDate tehniceIdentificarea autovehiculului......308
Seria de identificare a autovehiculului (VIN) ..............308
Plăcuţa de identificare .............308
Identificarea motorului .............309
Date referitoare la autovehicul ...310
Lichide şi lubrifianţi recomandaţi ............................ 310
Date despre motor ...................313
Performanţele .......................... 315
Masa autovehiculului ...............317
Dimensiunile autovehiculului ...318
Capacităţi ................................ 320
Presiunea în anvelope .............321
Dimensiuni de instalare a cârligului de tractare ...............326Identificarea
autovehiculului
Seria de identificare aautovehiculului (VIN)
Numărul de Identificare a
Autovehiculului este vizibil prin
parbriz.
Seria de identificare a autovehiculului
(VIN) poate fi ştanţată pe plăcuţa de
identificare şi în cavitatea podelei,
sub covor, vizibilă sub un capac, sau
în compartimentul motor, pe panoul
caroseriei din dreapta.
Plăcuţa de identificare
Eticheta de identificare este fixată pe
rama portierei din stânga sau dreapta
faţă.
