Strumenti e comandi99Spie, strumenti e
indicatori
Quadro strumenti
In base alla versione, sono disponibili
tre quadri strumenti:
● Livello base
● Livello medio
● Livello alto
Il quadro strumenti di livello alto può
essere visualizzato come modalità
Sport o modalità Tour.

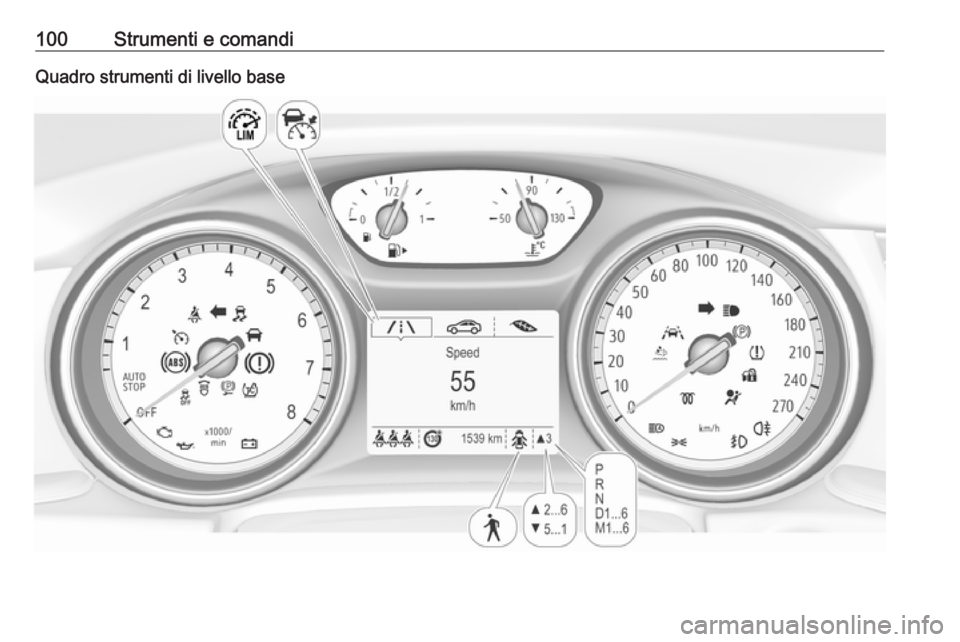

100Strumenti e comandiQuadro strumenti di livello base

Strumenti e comandi101Quadro strumenti di livello medio

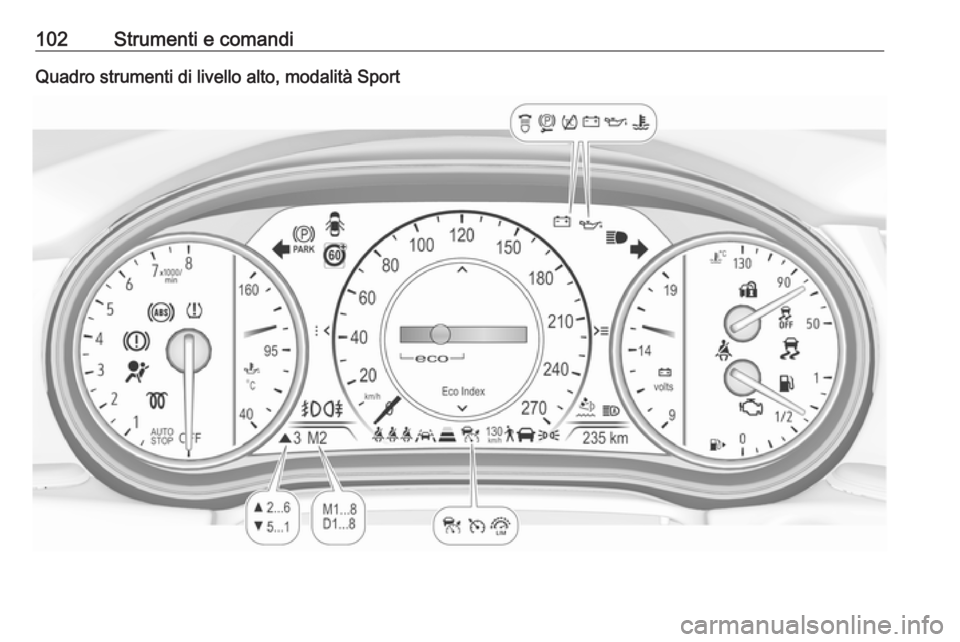

102Strumenti e comandiQuadro strumenti di livello alto, modalità Sport

Strumenti e comandi103Quadro strumenti di livello alto, modalità Tour

104Strumenti e comandiPanoramicaOIndicatori di direzione 3 109XSegnalazione cintura di sicu‐
rezza non allacciata 3 109vAirbag e pretensionatori delle
cinture di sicurezza 3 110VDisattivazione dell'airbag
3 110pSistema di ricarica 3 111ZSpia MIL 3 111RImpianto freni e frizione 3 111mFreno di stazionamento elettrico
3 111jGuasto del freno di staziona‐
mento elettrico 3 112uSistema di antibloccaggio (ABS)
3 112RCambio marcia 3 112EDistanza di sicurezza 3 112aAusilio al mantenimento di
corsia 3 112nControllo elettronico della stabi‐
lità disinserito 3 112bControllo elettronico della stabi‐
lità e Sistema di controllo della
trazione 3 113kSistema di controllo della
trazione disattivo 3 113WTemperatura del liquido di
raffreddamento del motore
3 113!Preriscaldamento 3 113YAdBlue 3 113wSistema di monitoraggio della
pressione dei pneumatici
3 113IPressione dell'olio motore
3 114YLivello basso del carburante
3 114dDispositivo elettronico di bloc‐
caggio motore 3 1148Luci esterne 3 114CAbbaglianti 3 114fAssistenza all'uso degli abba‐
glianti 3 115fFari LED 3 115>Fendinebbia 3 115rRetronebbia 3 115mControllo automatico della velo‐
cità di crociera 3 115CCruise control adattivo 3 115ARilevato veicolo davanti 3 1157Rilevato pedone di fronte
3 215LLimitatore di velocità 3 116LAssistente ai segnali stradali
3 116hPortiera aperta 3 116

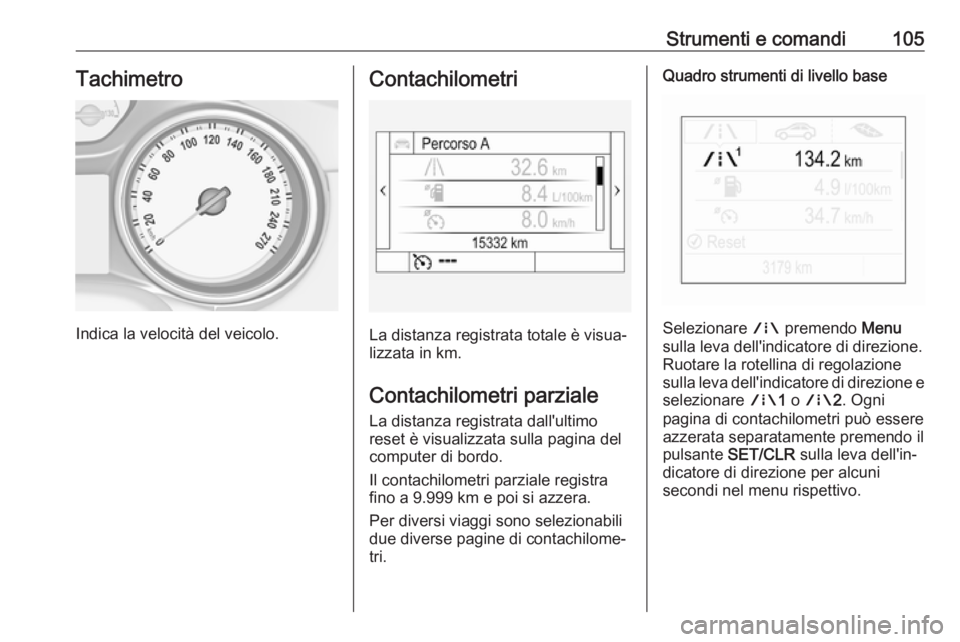

Strumenti e comandi105Tachimetro
Indica la velocità del veicolo.
Contachilometri
La distanza registrata totale è visua‐
lizzata in km.
Contachilometri parziale
La distanza registrata dall'ultimo
reset è visualizzata sulla pagina del computer di bordo.
Il contachilometri parziale registra
fino a 9.999 km e poi si azzera.
Per diversi viaggi sono selezionabili
due diverse pagine di contachilome‐
tri.
Quadro strumenti di livello base
Selezionare ; premendo Menu
sulla leva dell'indicatore di direzione.
Ruotare la rotellina di regolazione
sulla leva dell'indicatore di direzione e
selezionare ;1 o ; 2. Ogni
pagina di contachilometri può essere azzerata separatamente premendo il
pulsante SET/CLR sulla leva dell'in‐
dicatore di direzione per alcuni
secondi nel menu rispettivo.

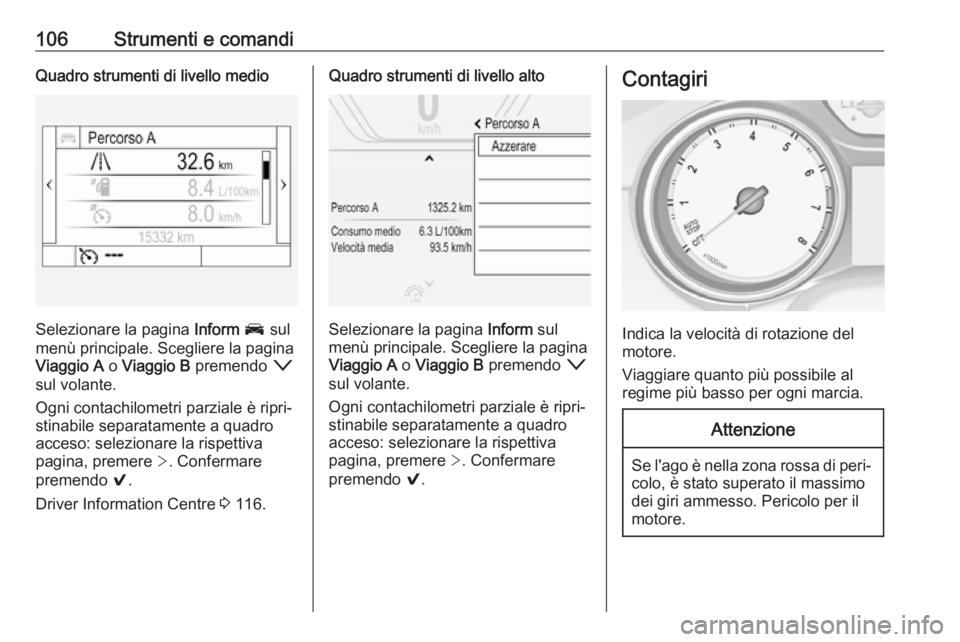

106Strumenti e comandiQuadro strumenti di livello medio
Selezionare la pagina Inform J sul
menù principale. Scegliere la pagina
Viaggio A o Viaggio B premendo o
sul volante.
Ogni contachilometri parziale è ripri‐
stinabile separatamente a quadro
acceso: selezionare la rispettiva
pagina, premere >. Confermare
premendo 9.
Driver Information Centre 3 116.
Quadro strumenti di livello alto
Selezionare la pagina Inform sul
menù principale. Scegliere la pagina
Viaggio A o Viaggio B premendo o
sul volante.
Ogni contachilometri parziale è ripri‐
stinabile separatamente a quadro
acceso: selezionare la rispettiva
pagina, premere >. Confermare
premendo 9.
Contagiri
Indica la velocità di rotazione del
motore.
Viaggiare quanto più possibile al
regime più basso per ogni marcia.
Attenzione
Se l'ago è nella zona rossa di peri‐
colo, è stato superato il massimo
dei giri ammesso. Pericolo per il
motore.

Strumenti e comandi107Indicatore del livello
carburante
Visualizza il livello nel serbatoio
carburante.
La freccia indica il lato veicolo dove si
trova lo sportellino di rifornimento
carburante.
Se il livello nel serbatoio è basso, si
accende la spia Y. Se la spia lampeg‐
gia, è necessario fare rifornimento
immediatamente.
Non svuotare mai completamente il
serbatoio carburante.
Poiché nel serbatoio rimane sempre
una certa quantità di carburante, la
quantità necessaria per riempirlo è
inferiore alla capacità del serbatoio carburante specificata.
Indicatore della temperatura del liquido di
raffreddamento del motore
Indica la temperatura del liquido di
raffreddamento.
50°:temperatura di eserci‐
zio del motore non
ancora raggiunta90°
(settore
centrale):temperatura di eserci‐
zio normale130°:temperatura troppo alta
Avviso
Se la temperatura del liquido refri‐
gerante del motore è troppo alta,
fermare il veicolo e far girare il
motore al minimo. Danno al motore. Controllare il livello del liquido refri‐
gerante.
Display di manutenzione
Il sistema di monitoraggio dell'olio
motore informa quando l'olio motore
e il filtro dell'olio devono essere sosti‐ tuiti. A seconda delle condizioni diguida, l'intervallo indicato per il
cambio dell'olio motore e del filtro può
variare notevolmente.

108Strumenti e comandi
Il menu della durata rimanente dell'o‐
lio è visualizzato nel Driver Informa‐
tion Center 3 116.
Sul display livello base selezio‐
nare ? premendo MENU sulla leva
dell'indicatore di direzione. Ruotare la
manopola di regolazione per selezio‐
nare la pagina Vita utile residua olio .
Sul display di livello medio e di livello
DeLuxe selezionare il menu Inform
premendo è sul volante. Premere å
per selezionare la pagina Vita utile
residua olio .
La durata rimanente dell'olio è indi‐ cata in percentuale.
Reset
Sul visualizzatore Base, premere SET/CLR sulla leva dell'indicatore di
direzione per diversi secondi per azzerare. L'accensione deve essere
inserita, ma il motore deve essere
spento.
Sul display di livello medio e Deluxe
premere é sul volante per aprire la
sottocartella. Selezionare Azzerare e
confermare premendo 9 per diversi
secondi. L'accensione deve essere
inserita, ma il motore deve essere
spento.
Per garantire il corretto funziona‐
mento del sistema questo deve
essere azzerato ad ogni cambio
dell'olio motore. Rivolgersi ad un'offi‐
cina.
Prossima Manutenzione
Quando il sistema ha calcolato che la
durata dell'olio motore è diminuita, nel
Driver Information Centre viene
visualizzato Sostituire l'olio motore al
più presto . Far sostituire l'olio motore
