OPEL INSIGNIA BREAK 2017.75 Manuale di uso e manutenzione (in Italian)
Manufacturer: OPEL, Model Year: 2017.75, Model line: INSIGNIA BREAK, Model: OPEL INSIGNIA BREAK 2017.75Pages: 341, PDF Dimensioni: 9.15 MB
Page 41 of 341

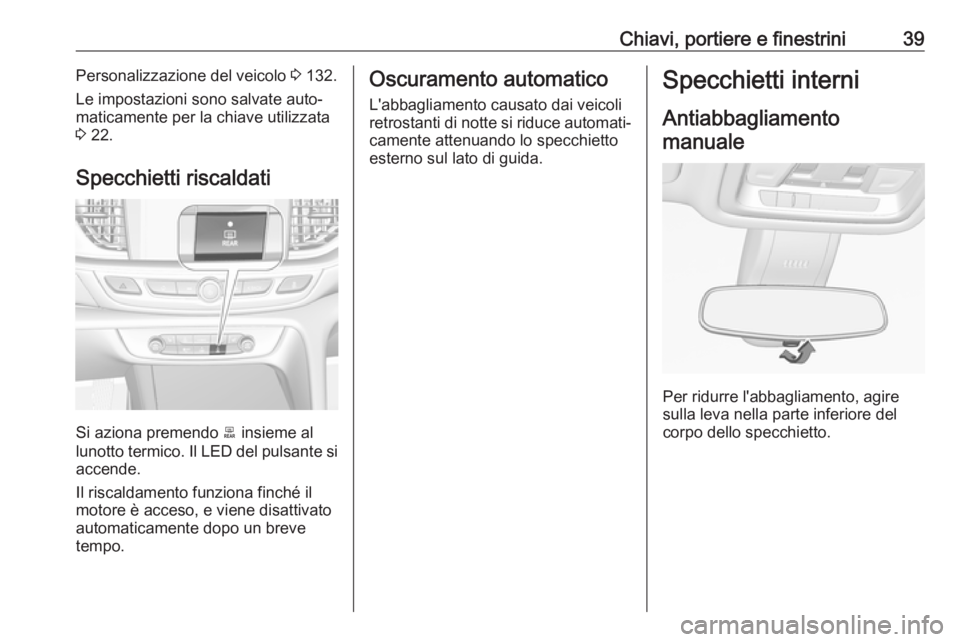

Chiavi, portiere e finestrini39Personalizzazione del veicolo 3 132.
Le impostazioni sono salvate auto‐
maticamente per la chiave utilizzata
3 22.
Specchietti riscaldati
Si aziona premendo b insieme al
lunotto termico. Il LED del pulsante si
accende.
Il riscaldamento funziona finché il
motore è acceso, e viene disattivato
automaticamente dopo un breve
tempo.
Oscuramento automatico
L'abbagliamento causato dai veicoli
retrostanti di notte si riduce automati‐
camente attenuando lo specchietto
esterno sul lato di guida.Specchietti interni
Antiabbagliamentomanuale
Per ridurre l'abbagliamento, agire
sulla leva nella parte inferiore del
corpo dello specchietto.
Page 42 of 341

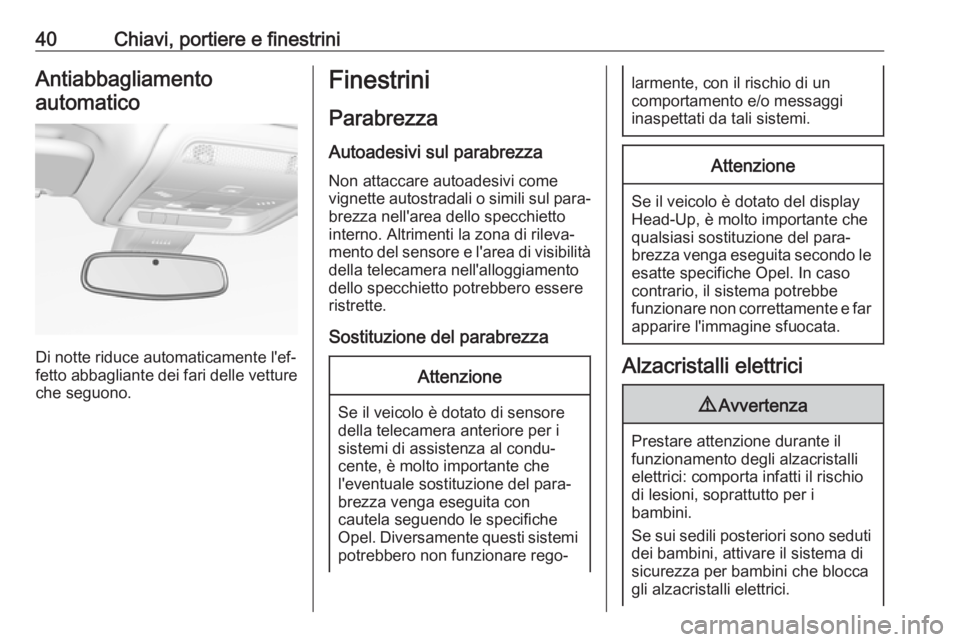

40Chiavi, portiere e finestriniAntiabbagliamentoautomatico
Di notte riduce automaticamente l'ef‐
fetto abbagliante dei fari delle vetture che seguono.
Finestrini
Parabrezza Autoadesivi sul parabrezza
Non attaccare autoadesivi come
vignette autostradali o simili sul para‐
brezza nell'area dello specchietto
interno. Altrimenti la zona di rileva‐
mento del sensore e l'area di visibilità della telecamera nell'alloggiamento
dello specchietto potrebbero essere
ristrette.
Sostituzione del parabrezzaAttenzione
Se il veicolo è dotato di sensore
della telecamera anteriore per i
sistemi di assistenza al condu‐
cente, è molto importante che
l'eventuale sostituzione del para‐ brezza venga eseguita con
cautela seguendo le specifiche Opel. Diversamente questi sistemi potrebbero non funzionare rego‐
larmente, con il rischio di un
comportamento e/o messaggi
inaspettati da tali sistemi.Attenzione
Se il veicolo è dotato del display
Head-Up, è molto importante che
qualsiasi sostituzione del para‐
brezza venga eseguita secondo le esatte specifiche Opel. In caso
contrario, il sistema potrebbe
funzionare non correttamente e far
apparire l'immagine sfuocata.
Alzacristalli elettrici
9 Avvertenza
Prestare attenzione durante il
funzionamento degli alzacristalli elettrici: comporta infatti il rischio
di lesioni, soprattutto per i
bambini.
Se sui sedili posteriori sono seduti
dei bambini, attivare il sistema di
sicurezza per bambini che blocca
gli alzacristalli elettrici.
Page 43 of 341

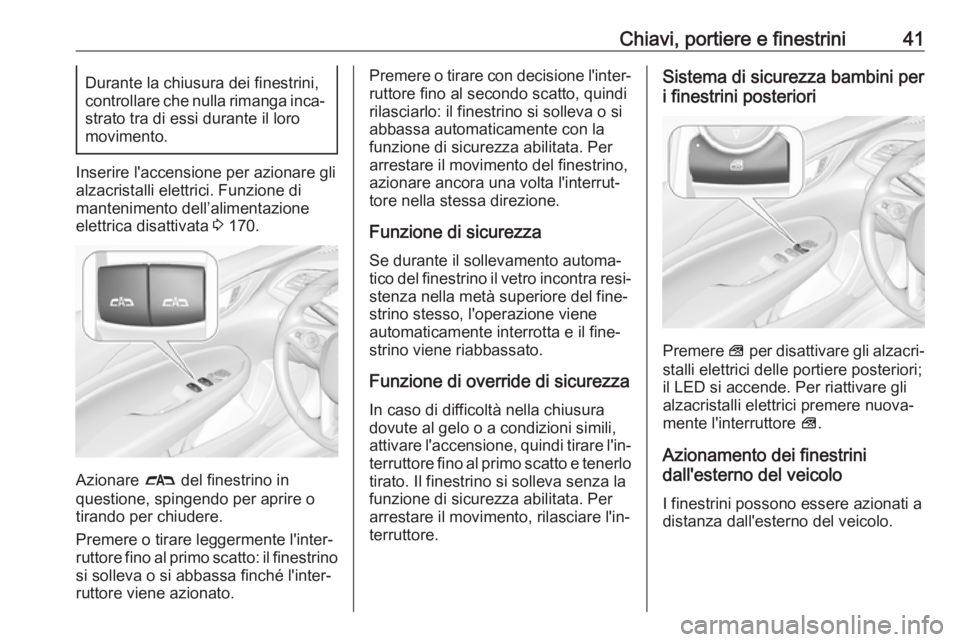

Chiavi, portiere e finestrini41Durante la chiusura dei finestrini,
controllare che nulla rimanga inca‐ strato tra di essi durante il loro
movimento.
Inserire l'accensione per azionare gli
alzacristalli elettrici. Funzione di
mantenimento dell’alimentazione
elettrica disattivata 3 170.
Azionare # del finestrino in
questione, spingendo per aprire o
tirando per chiudere.
Premere o tirare leggermente l'inter‐
ruttore fino al primo scatto: il finestrino
si solleva o si abbassa finché l'inter‐
ruttore viene azionato.
Premere o tirare con decisione l'inter‐ ruttore fino al secondo scatto, quindi
rilasciarlo: il finestrino si solleva o si abbassa automaticamente con la
funzione di sicurezza abilitata. Per
arrestare il movimento del finestrino, azionare ancora una volta l'interrut‐
tore nella stessa direzione.
Funzione di sicurezza Se durante il sollevamento automa‐
tico del finestrino il vetro incontra resi‐ stenza nella metà superiore del fine‐
strino stesso, l'operazione viene
automaticamente interrotta e il fine‐ strino viene riabbassato.
Funzione di override di sicurezza
In caso di difficoltà nella chiusura
dovute al gelo o a condizioni simili,
attivare l'accensione, quindi tirare l'in‐
terruttore fino al primo scatto e tenerlo
tirato. Il finestrino si solleva senza la
funzione di sicurezza abilitata. Per arrestare il movimento, rilasciare l'in‐
terruttore.Sistema di sicurezza bambini per
i finestrini posteriori
Premere V per disattivare gli alzacri‐
stalli elettrici delle portiere posteriori; il LED si accende. Per riattivare gli
alzacristalli elettrici premere nuova‐
mente l'interruttore V.
Azionamento dei finestrini
dall'esterno del veicolo
I finestrini possono essere azionati a
distanza dall'esterno del veicolo.
Page 44 of 341
42Chiavi, portiere e finestrini
Per aprire i finestrini, tenere premuto
c per più di due secondi.
Per chiudere i finestrini, tenere
premuto e per più di due secondi.
Per arrestare il movimento, rilasciare
il pulsante.
Se i finestrini sono completamente
aperti o chiusi, i segnalatori di emer‐
genza lampeggeranno due volte.
Sovraccarico Se i finestrini vengono azionati ripe‐
tutamente entro brevi intervalli di
tempo, il funzionamento del finestrino
viene disattivato per un certo periodo
di tempo.
Inizializzazione degli alzacristalli
elettrici
Se non è possibile chiudere i finestrini
automaticamente (ad es. dopo aver
scollegato la batteria del veicolo), il
Driver Information Centre visualizza
un messaggio di avvertimento.
Messaggi del veicolo 3 130.
Attivare l'elettronica dei finestrini
come segue:
1. Chiudere le portiere.
2. Inserire l'accensione.
3. Tirare l'interruttore fino a quando il finestrino non è chiuso e conti‐
nuare a tirare per altri
due secondi.
4. Premere l'interruttore fino a quando il finestrino non è aperto
completamente e continuare a
premere per altri due secondi.
5. Ripetere l'operazione per ciascun
finestrino.Lunotto termico
Si aziona premendo b insieme agli
specchietti retrovisori esterni riscal‐
dati. Il LED del pulsante si accende.
Il riscaldamento funziona finché il
motore è acceso, e viene disattivato
automaticamente dopo un breve
tempo.
Page 45 of 341

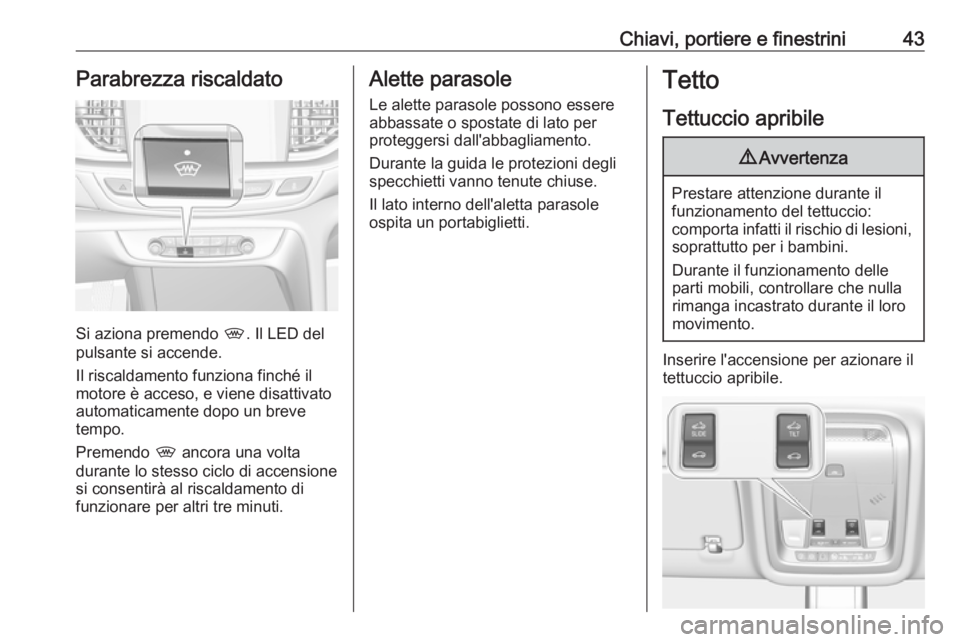

Chiavi, portiere e finestrini43Parabrezza riscaldato
Si aziona premendo ,. Il LED del
pulsante si accende.
Il riscaldamento funziona finché il
motore è acceso, e viene disattivato
automaticamente dopo un breve
tempo.
Premendo , ancora una volta
durante lo stesso ciclo di accensione
si consentirà al riscaldamento di
funzionare per altri tre minuti.
Alette parasole
Le alette parasole possono essere
abbassate o spostate di lato per
proteggersi dall'abbagliamento.
Durante la guida le protezioni degli
specchietti vanno tenute chiuse.
Il lato interno dell'aletta parasole ospita un portabiglietti.Tetto
Tettuccio apribile9 Avvertenza
Prestare attenzione durante il
funzionamento del tettuccio:
comporta infatti il rischio di lesioni, soprattutto per i bambini.
Durante il funzionamento delle
parti mobili, controllare che nulla
rimanga incastrato durante il loro
movimento.
Inserire l'accensione per azionare il
tettuccio apribile.
Page 46 of 341
44Chiavi, portiere e finestriniApertura/chiusura
Premere delicatamente * o r fino
al primo scatto: il tettuccio apribile
viene aperto o chiuso finché l'interrut‐ tore viene azionato.
Premere con decisione * o r fino
al secondo scatto e poi rilasciarlo: la
tendina parasole si apre o si chiude
automaticamente. Durante la chiu‐
sura, la funzione di sicurezza è abili‐
tata. Per arrestare il movimento, azio‐ nare nuovamente l'interruttore.
Sollevamento/chiusura
Premere + o r : il tettuccio apribile
si solleva o si chiude automatica‐
mente. Durante la chiusura, la
funzione di sicurezza è abilitata.
Tendina parasole La tendina parasole viene azionata
manualmente.
Sollevare o abbassare la tendina
parasole facendola scorrere. Quando
il tettuccio apribile è aperto, la tendina
parasole è sempre aperta.Indicazioni generali
Funzione di sicurezza
Se durante la chiusura automatica il
tettuccio apribile incontra una resi‐
stenza, l'operazione viene immedia‐
tamente interrotta e il tettuccio apri‐
bile viene riaperto.
Funzione di override di sicurezza
In caso di difficoltà di chiusura, ad es. dovute al gelo, tenere premuto l'inter‐
ruttore r fino al secondo scatto. Il
tettuccio apribile si chiude con la
funzione di sicurezza disabilitata. Per arrestare il movimento, rilasciare l'in‐
terruttore.
Chiusura del tettuccio apribile
dall'esterno
Il tettuccio apribile può essere chiuso
a distanza dall'esterno del veicolo.
Per chiudere il tettuccio apribile,
tenere premuto e per più di due
secondi.
Rilasciare il pulsante per arrestare il
movimento.
Inizializzazione dopo un'interruzione di corrente
Dopo un guasto elettrico, l'utilizzo del
tettuccio apribile potrebbe essere
limitato. Fare inizializzare il sistema
dalla propria officina.
Page 47 of 341

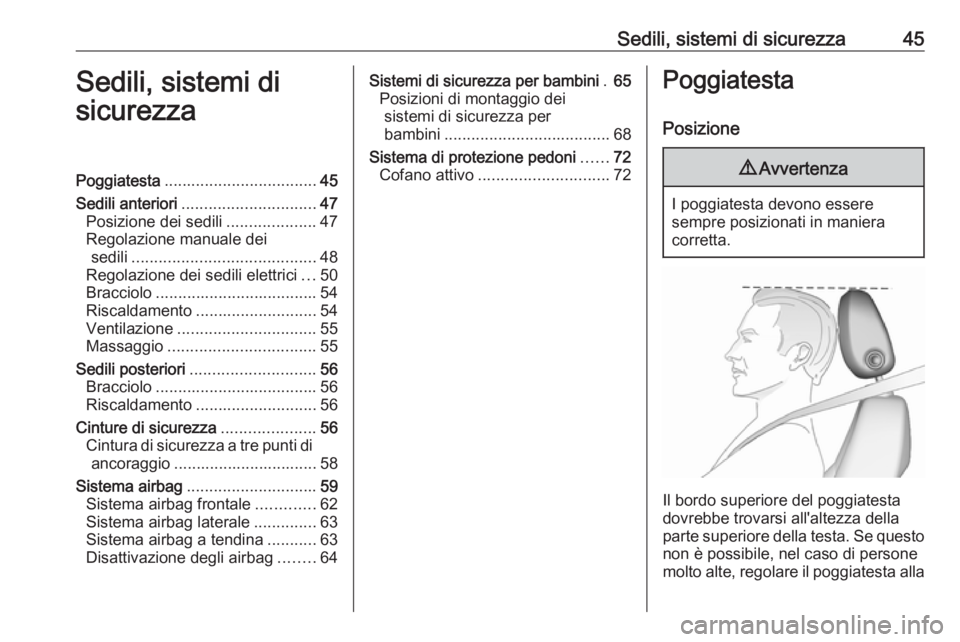

Sedili, sistemi di sicurezza45Sedili, sistemi di
sicurezzaPoggiatesta .................................. 45
Sedili anteriori .............................. 47
Posizione dei sedili ....................47
Regolazione manuale dei sedili ......................................... 48
Regolazione dei sedili elettrici ...50
Bracciolo .................................... 54
Riscaldamento ........................... 54
Ventilazione ............................... 55
Massaggio ................................. 55
Sedili posteriori ............................ 56
Bracciolo .................................... 56
Riscaldamento ........................... 56
Cinture di sicurezza .....................56
Cintura di sicurezza a tre punti di ancoraggio ................................ 58
Sistema airbag ............................. 59
Sistema airbag frontale .............62
Sistema airbag laterale ..............63
Sistema airbag a tendina ...........63
Disattivazione degli airbag ........64Sistemi di sicurezza per bambini .65
Posizioni di montaggio dei sistemi di sicurezza per
bambini ..................................... 68
Sistema di protezione pedoni ......72
Cofano attivo ............................. 72Poggiatesta
Posizione9 Avvertenza
I poggiatesta devono essere
sempre posizionati in maniera
corretta.
Il bordo superiore del poggiatesta
dovrebbe trovarsi all'altezza della
parte superiore della testa. Se questo non è possibile, nel caso di persone
molto alte, regolare il poggiatesta alla
Page 48 of 341

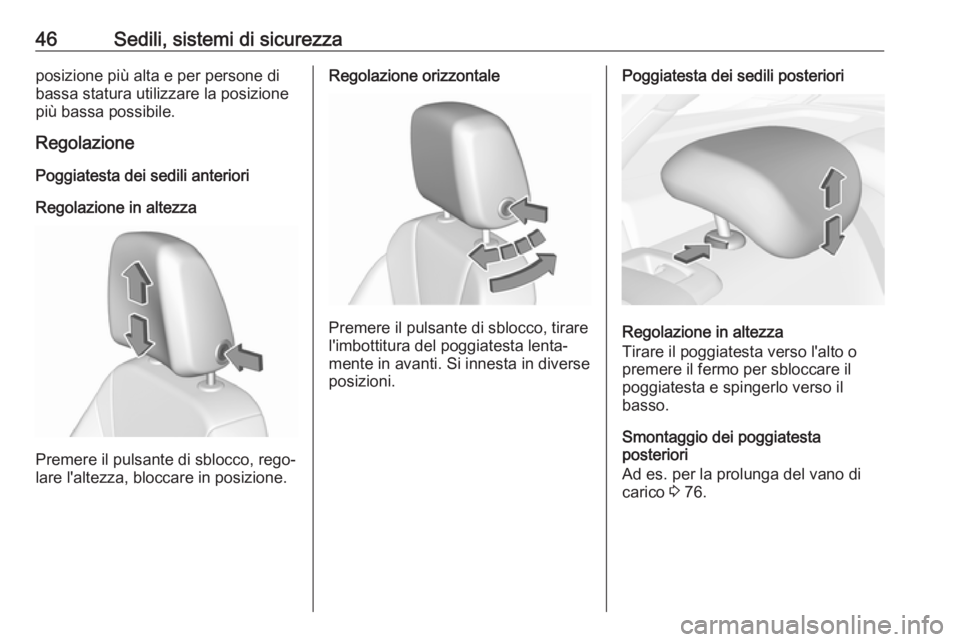

46Sedili, sistemi di sicurezzaposizione più alta e per persone di
bassa statura utilizzare la posizione
più bassa possibile.
Regolazione
Poggiatesta dei sedili anteriori
Regolazione in altezza
Premere il pulsante di sblocco, rego‐
lare l'altezza, bloccare in posizione.
Regolazione orizzontale
Premere il pulsante di sblocco, tirare
l'imbottitura del poggiatesta lenta‐
mente in avanti. Si innesta in diverse
posizioni.
Poggiatesta dei sedili posteriori
Regolazione in altezza
Tirare il poggiatesta verso l'alto o
premere il fermo per sbloccare il
poggiatesta e spingerlo verso il
basso.
Smontaggio dei poggiatesta
posteriori
Ad es. per la prolunga del vano di
carico 3 76.
Page 49 of 341
Sedili, sistemi di sicurezza47

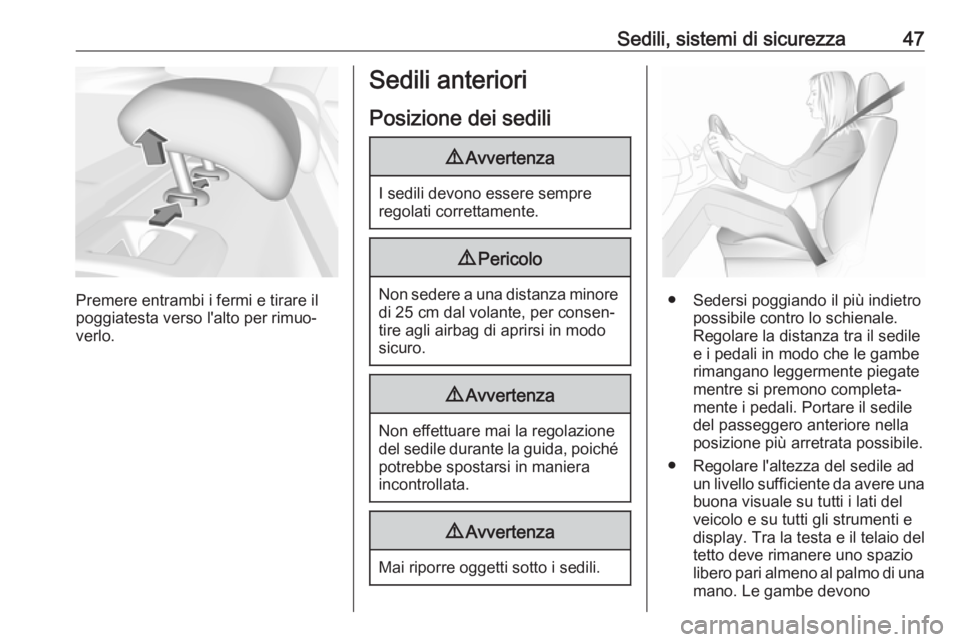

Premere entrambi i fermi e tirare il
poggiatesta verso l'alto per rimuo‐ verlo.
Sedili anteriori
Posizione dei sedili9 Avvertenza
I sedili devono essere sempre
regolati correttamente.
9 Pericolo
Non sedere a una distanza minore
di 25 cm dal volante, per consen‐
tire agli airbag di aprirsi in modo
sicuro.
9 Avvertenza
Non effettuare mai la regolazione
del sedile durante la guida, poiché potrebbe spostarsi in maniera
incontrollata.
9 Avvertenza
Mai riporre oggetti sotto i sedili.

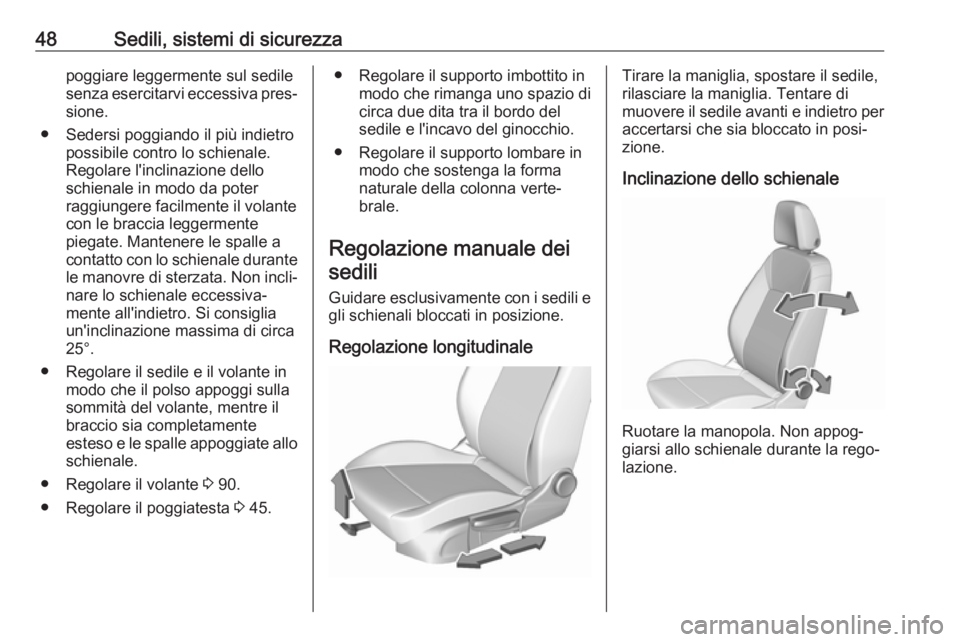

● Sedersi poggiando il più indietro
possibile contro lo schienale.
Regolare la distanza tra il sedile
e i pedali in modo che le gambe
rimangano leggermente piegate
mentre si premono completa‐ mente i pedali. Portare il sedile
del passeggero anteriore nella
posizione più arretrata possibile.
● Regolare l'altezza del sedile ad un livello sufficiente da avere unabuona visuale su tutti i lati del
veicolo e su tutti gli strumenti e
display. Tra la testa e il telaio del
tetto deve rimanere uno spazio libero pari almeno al palmo di una mano. Le gambe devono
Page 50 of 341
48Sedili, sistemi di sicurezzapoggiare leggermente sul sedile
senza esercitarvi eccessiva pres‐
sione.
● Sedersi poggiando il più indietro possibile contro lo schienale.
Regolare l'inclinazione dello
schienale in modo da poter
raggiungere facilmente il volante
con le braccia leggermente
piegate. Mantenere le spalle a
contatto con lo schienale durante le manovre di sterzata. Non incli‐
nare lo schienale eccessiva‐ mente all'indietro. Si consigliaun'inclinazione massima di circa
25°.
● Regolare il sedile e il volante in modo che il polso appoggi sulla
sommità del volante, mentre il
braccio sia completamente
esteso e le spalle appoggiate allo
schienale.
● Regolare il volante 3 90.
● Regolare il poggiatesta 3 45.● Regolare il supporto imbottito in
modo che rimanga uno spazio dicirca due dita tra il bordo delsedile e l'incavo del ginocchio.
● Regolare il supporto lombare in modo che sostenga la forma
naturale della colonna verte‐
brale.
Regolazione manuale dei
sedili
Guidare esclusivamente con i sedili e
gli schienali bloccati in posizione.
Regolazione longitudinaleTirare la maniglia, spostare il sedile,
rilasciare la maniglia. Tentare di
muovere il sedile avanti e indietro per accertarsi che sia bloccato in posi‐
zione.
Inclinazione dello schienale
Ruotare la manopola. Non appog‐
giarsi allo schienale durante la rego‐
lazione.
