Istuimet, turvajärjestelmät59SK: NIKDY nepoužívajte detskú
sedačku otočenú vzad na sedadle chránenom AKTÍVNYM AIRBAGOM,pretože môže dôjsť k SMRTI alebo
VÁŽNYM ZRANENIAM DIEŤAŤA.
LT: JOKIU BŪDU nemontuokite atgal
atgręžtos vaiko tvirtinimo sistemos
sėdynėje, prieš kurią įrengta AKTYVI
ORO PAGALVĖ, nes VAIKAS GALI
ŽŪTI arba RIMTAI SUSIŽALOTI.
LV: NEKĀDĀ GADĪJUMĀ neizmanto‐
jiet uz aizmuguri vērstu bērnu sēdek‐
līti sēdvietā, kas tiek aizsargāta ar tās
priekšā uzstādītu AKTĪVU DROŠĪ‐
BAS SPILVENU, jo pretējā gadījumā
BĒRNS var gūt SMAGAS TRAUMAS vai IET BOJĀ.
ET: ÄRGE kasutage tahapoole
suunatud lapseturvaistet istmel, mille
ees on AKTIIVSE TURVAPADJAGA
kaitstud iste, sest see võib põhjus‐
tada LAPSE SURMA või TÕSISE
VIGASTUSE.
MT: QATT tuża trażżin għat-tfal li
jħares lejn in-naħa ta’ wara fuq sit
protett b’AIRBAG ATTIV quddiemu; dan jista’ jikkawża l-MEWT jew
ĠRIEĦI SERJI lit-TFAL.GA: Ná húsáid srian sábháilteachta
linbh cúil RIAMH ar shuíochán a
bhfuil mála aeir ag feidhmiú os a
chomhair. Tá baol BÁIS nó GORTÚ
DONA don PHÁISTE ag baint leis.
Standardin ECE R94.02 edellyttämän
varoituksen lisäksi kasvot ajosuun‐
taan olevaa lasten turvajärjestelmää
saa turvallisuuden vuoksi käyttää
ainoastaan taulukossa 3 65 mainit‐
tujen ohjeiden ja rajoitusten mukai‐
sesti.
Turvatyynyn tarra sijaitsee etumat‐ kustajan häikäisysuojan molemmilla
puolilla.
Turvatyynyn poistaminen käytöstä
3 61.

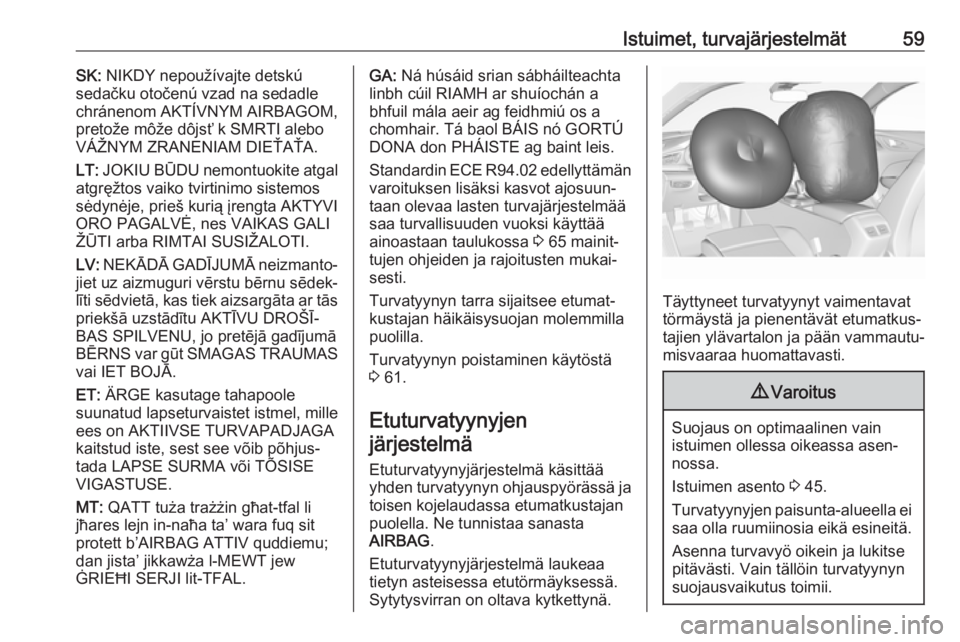

Etuturvatyynyjen järjestelmä
Etuturvatyynyjärjestelmä käsittää
yhden turvatyynyn ohjauspyörässä ja toisen kojelaudassa etumatkustajan
puolella. Ne tunnistaa sanasta
AIRBAG .
Etuturvatyynyjärjestelmä laukeaa
tietyn asteisessa etutörmäyksessä.
Sytytysvirran on oltava kytkettynä.
Täyttyneet turvatyynyt vaimentavat törmäystä ja pienentävät etumatkus‐
tajien ylävartalon ja pään vammautu‐
misvaaraa huomattavasti.
9 Varoitus
Suojaus on optimaalinen vain
istuimen ollessa oikeassa asen‐ nossa.
Istuimen asento 3 45.
Turvatyynyjen paisunta-alueella ei saa olla ruumiinosia eikä esineitä.
Asenna turvavyö oikein ja lukitse
pitävästi. Vain tällöin turvatyynyn
suojausvaikutus toimii.

60Istuimet, turvajärjestelmätSivuturvatyynyjenjärjestelmä
Sivuturvatyynyjen järjestelmä koos‐
tuu turvatyynystä kummankin etuis‐ tuimen selkänojassa ja takaistuinpen‐ kin ulkopaikkojen selkänojissa. Ne
tunnistaa sanasta AIRBAG.
Sivuturvatyynyjärjestelmä laukeaa tietyn asteisessa sivutörmäyksessä.
Sytytysvirran on oltava kytkettynä.
Täyttyneet turvatyynyt vaimentavat törmäystä ja pienentävät ylävartalon
ja lantion vammautumisvaaraa sivu‐
törmäyksessä huomattavasti.
9 Varoitus
Turvatyynyjen paisunta-alueella ei
saa olla ruumiinosia eikä esineitä.
Huomautus
Käytä vain autoon hyväksyttyjä
istuinpäällisiä. Turvatyynyjä ei saa
peittää.
Turvatyynyverhojen
järjestelmä
Turvatyynyverhojärjestelmä käsittää
kattokehyksessä molemmilla puolilla
sijaitsevat turvatyynyt. Ne tunnistaa
kattopilarien sanasta AIRBAG.
Turvatyynyverhojärjestelmä laukeaa
tietyn asteisessa sivutörmäyksessä.
Sytytysvirran on oltava kytkettynä.
Täyttyneet turvatyynyt vaimentavat
törmäystä ja pienentävät pään
vammautumisvaaraa sivutörmäyk‐
sessä huomattavasti.

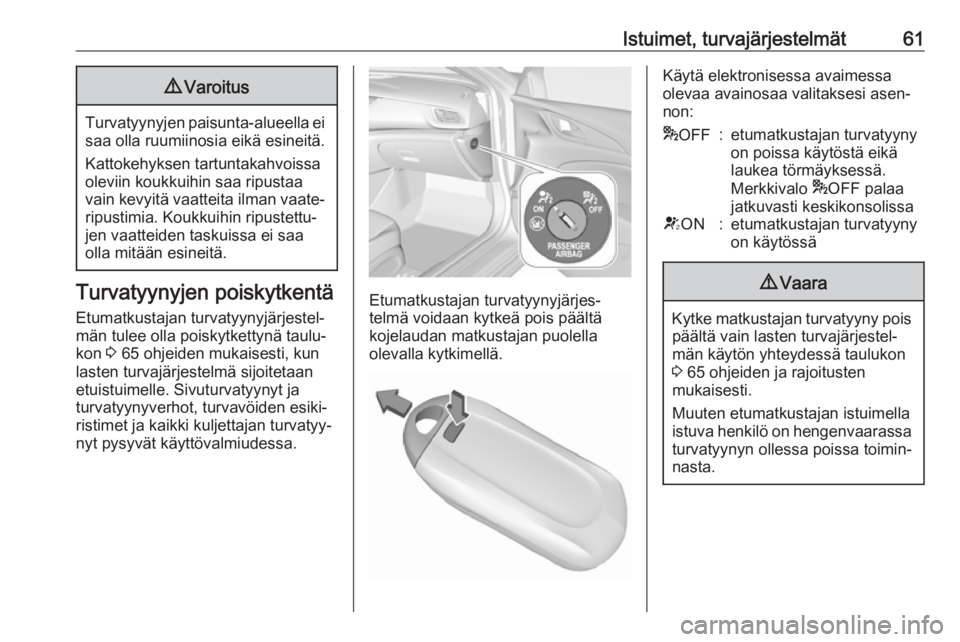

Istuimet, turvajärjestelmät619Varoitus
Turvatyynyjen paisunta-alueella ei
saa olla ruumiinosia eikä esineitä.
Kattokehyksen tartuntakahvoissa
oleviin koukkuihin saa ripustaa
vain kevyitä vaatteita ilman vaate‐
ripustimia. Koukkuihin ripustettu‐
jen vaatteiden taskuissa ei saa
olla mitään esineitä.
Turvatyynyjen poiskytkentä
Etumatkustajan turvatyynyjärjestel‐
män tulee olla poiskytkettynä taulu‐
kon 3 65 ohjeiden mukaisesti, kun
lasten turvajärjestelmä sijoitetaan
etuistuimelle. Sivuturvatyynyt ja
turvatyynyverhot, turvavöiden esiki‐
ristimet ja kaikki kuljettajan turvatyy‐
nyt pysyvät käyttövalmiudessa.Etumatkustajan turvatyynyjärjes‐
telmä voidaan kytkeä pois päältä
kojelaudan matkustajan puolella
olevalla kytkimellä.
Käytä elektronisessa avaimessa
olevaa avainosaa valitaksesi asen‐
non:* OFF:etumatkustajan turvatyyny
on poissa käytöstä eikä
laukea törmäyksessä.
Merkkivalo *OFF palaa
jatkuvasti keskikonsolissaV ON:etumatkustajan turvatyyny
on käytössä9 Vaara
Kytke matkustajan turvatyyny pois
päältä vain lasten turvajärjestel‐
män käytön yhteydessä taulukon
3 65 ohjeiden ja rajoitusten
mukaisesti.
Muuten etumatkustajan istuimella
istuva henkilö on hengenvaarassa turvatyynyn ollessa poissa toimin‐
nasta.

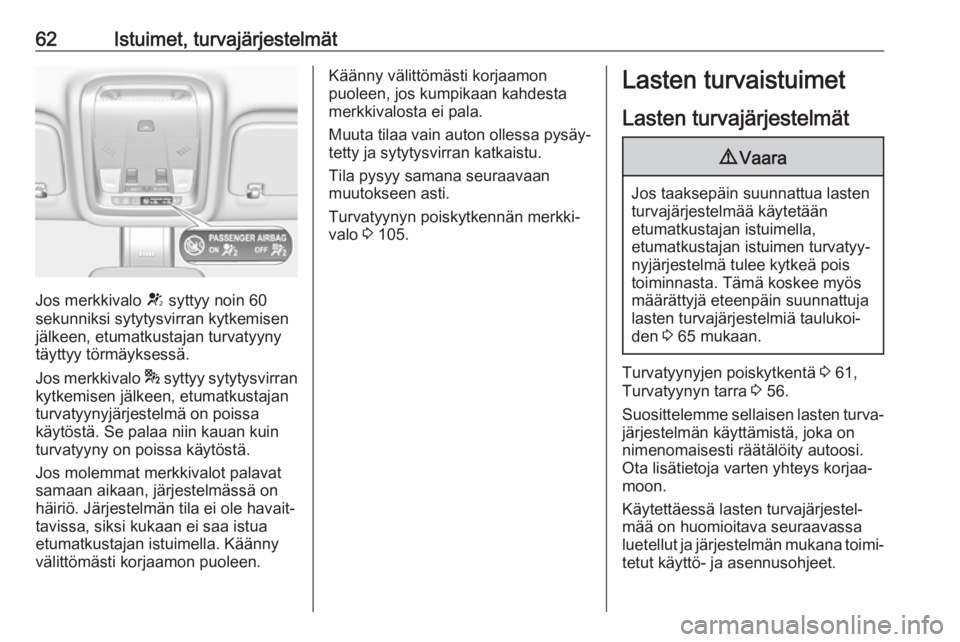

62Istuimet, turvajärjestelmät
Jos merkkivalo V syttyy noin 60
sekunniksi sytytysvirran kytkemisen
jälkeen, etumatkustajan turvatyyny
täyttyy törmäyksessä.
Jos merkkivalo * syttyy sytytysvirran
kytkemisen jälkeen, etumatkustajan
turvatyynyjärjestelmä on poissa
käytöstä. Se palaa niin kauan kuin
turvatyyny on poissa käytöstä.
Jos molemmat merkkivalot palavat
samaan aikaan, järjestelmässä on
häiriö. Järjestelmän tila ei ole havait‐
tavissa, siksi kukaan ei saa istua
etumatkustajan istuimella. Käänny
välittömästi korjaamon puoleen.
Käänny välittömästi korjaamon
puoleen, jos kumpikaan kahdesta
merkkivalosta ei pala.
Muuta tilaa vain auton ollessa pysäy‐
tetty ja sytytysvirran katkaistu.
Tila pysyy samana seuraavaan
muutokseen asti.
Turvatyynyn poiskytkennän merkki‐
valo 3 105.Lasten turvaistuimet
Lasten turvajärjestelmät9 Vaara
Jos taaksepäin suunnattua lasten
turvajärjestelmää käytetään
etumatkustajan istuimella,
etumatkustajan istuimen turvatyy‐
nyjärjestelmä tulee kytkeä pois
toiminnasta. Tämä koskee myös määrättyjä eteenpäin suunnattuja
lasten turvajärjestelmiä taulukoi‐
den 3 65 mukaan.
Turvatyynyjen poiskytkentä 3 61,
Turvatyynyn tarra 3 56.
Suosittelemme sellaisen lasten turva‐
järjestelmän käyttämistä, joka on
nimenomaisesti räätälöity autoosi.
Ota lisätietoja varten yhteys korjaa‐
moon.
Käytettäessä lasten turvajärjestel‐
mää on huomioitava seuraavassa
luetellut ja järjestelmän mukana toimi‐ tetut käyttö- ja asennusohjeet.

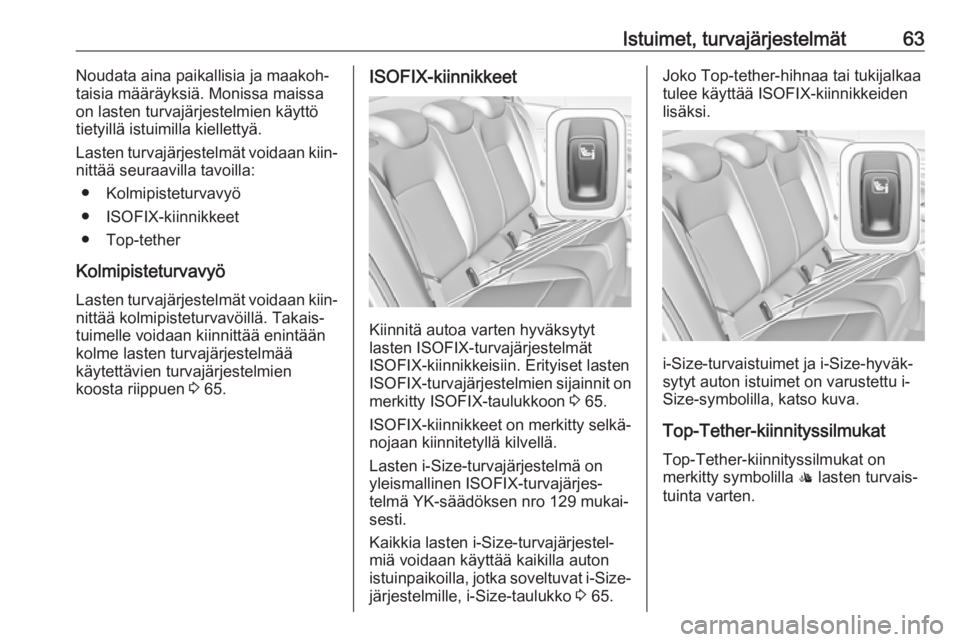

Istuimet, turvajärjestelmät63Noudata aina paikallisia ja maakoh‐
taisia määräyksiä. Monissa maissa
on lasten turvajärjestelmien käyttö
tietyillä istuimilla kiellettyä.
Lasten turvajärjestelmät voidaan kiin‐
nittää seuraavilla tavoilla:
● Kolmipisteturvavyö
● ISOFIX-kiinnikkeet
● Top-tether
Kolmipisteturvavyö Lasten turvajärjestelmät voidaan kiin‐
nittää kolmipisteturvavöillä. Takais‐
tuimelle voidaan kiinnittää enintään
kolme lasten turvajärjestelmää
käytettävien turvajärjestelmien
koosta riippuen 3 65.ISOFIX-kiinnikkeet
Kiinnitä autoa varten hyväksytyt
lasten ISOFIX-turvajärjestelmät
ISOFIX-kiinnikkeisiin. Erityiset lasten
ISOFIX-turvajärjestelmien sijainnit on merkitty ISOFIX-taulukkoon 3 65.
ISOFIX-kiinnikkeet on merkitty selkä‐
nojaan kiinnitetyllä kilvellä.
Lasten i-Size-turvajärjestelmä on
yleismallinen ISOFIX-turvajärjes‐
telmä YK-säädöksen nro 129 mukai‐
sesti.
Kaikkia lasten i-Size-turvajärjestel‐
miä voidaan käyttää kaikilla auton
istuinpaikoilla, jotka soveltuvat i-Size- järjestelmille, i-Size-taulukko 3 65.
Joko Top-tether-hihnaa tai tukijalkaa
tulee käyttää ISOFIX-kiinnikkeiden
lisäksi.
i-Size-turvaistuimet ja i-Size-hyväk‐
sytyt auton istuimet on varustettu i-
Size-symbolilla, katso kuva.
Top-Tether-kiinnityssilmukat Top-Tether-kiinnityssilmukat on
merkitty symbolilla : lasten turvais‐
tuinta varten.

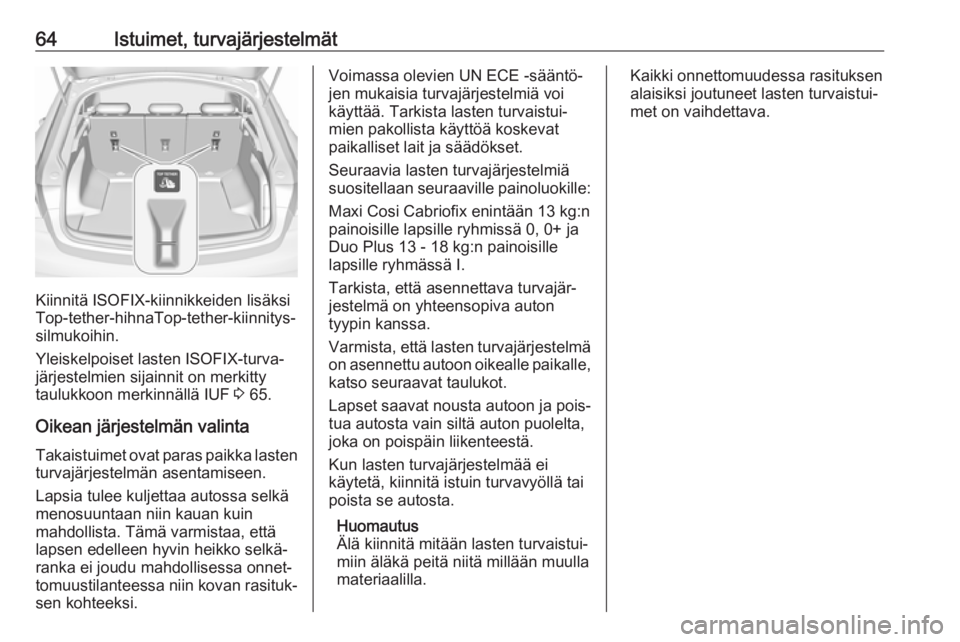

64Istuimet, turvajärjestelmät
Kiinnitä ISOFIX-kiinnikkeiden lisäksi
Top-tether-hihnaTop-tether-kiinnitys‐
silmukoihin.
Yleiskelpoiset lasten ISOFIX-turva‐
järjestelmien sijainnit on merkitty
taulukkoon merkinnällä IUF 3 65.
Oikean järjestelmän valinta
Takaistuimet ovat paras paikka lasten turvajärjestelmän asentamiseen.
Lapsia tulee kuljettaa autossa selkä
menosuuntaan niin kauan kuin
mahdollista. Tämä varmistaa, että
lapsen edelleen hyvin heikko selkä‐
ranka ei joudu mahdollisessa onnet‐ tomuustilanteessa niin kovan rasituk‐
sen kohteeksi.
Voimassa olevien UN ECE -sääntö‐ jen mukaisia turvajärjestelmiä voi
käyttää. Tarkista lasten turvaistui‐
mien pakollista käyttöä koskevat
paikalliset lait ja säädökset.
Seuraavia lasten turvajärjestelmiä
suositellaan seuraaville painoluokille:
Maxi Cosi Cabriofix enintään 13 kg:n painoisille lapsille ryhmissä 0, 0+ jaDuo Plus 13 - 18 kg:n painoisille
lapsille ryhmässä I.
Tarkista, että asennettava turvajär‐
jestelmä on yhteensopiva auton
tyypin kanssa.
Varmista, että lasten turvajärjestelmä
on asennettu autoon oikealle paikalle, katso seuraavat taulukot.
Lapset saavat nousta autoon ja pois‐ tua autosta vain siltä auton puolelta,
joka on poispäin liikenteestä.
Kun lasten turvajärjestelmää ei
käytetä, kiinnitä istuin turvavyöllä tai
poista se autosta.
Huomautus
Älä kiinnitä mitään lasten turvaistui‐
miin äläkä peitä niitä millään muulla
materiaalilla.Kaikki onnettomuudessa rasituksen
alaisiksi joutuneet lasten turvaistui‐
met on vaihdettava.

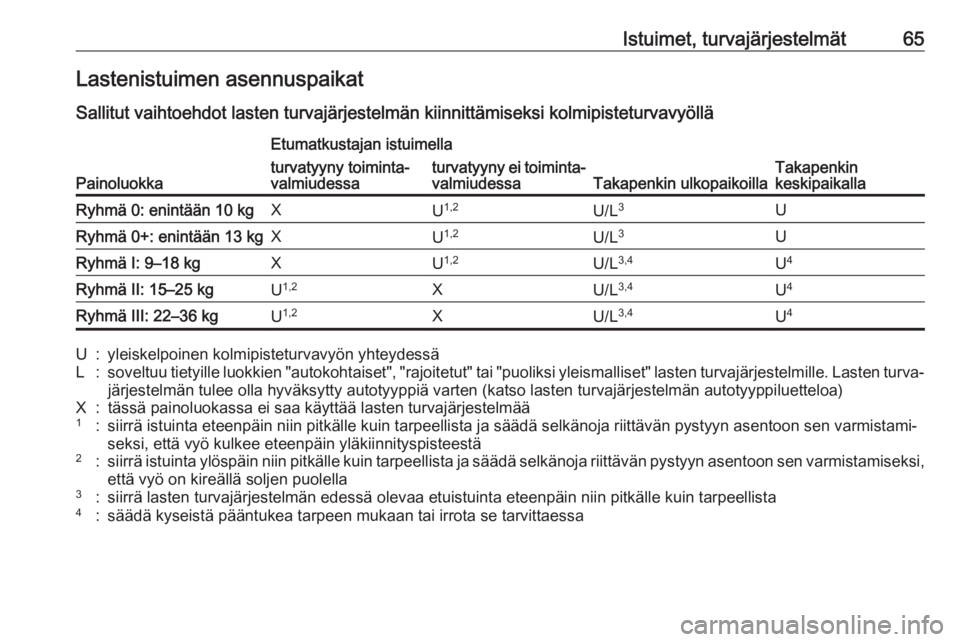

Istuimet, turvajärjestelmät65Lastenistuimen asennuspaikatSallitut vaihtoehdot lasten turvajärjestelmän kiinnittämiseksi kolmipisteturvavyöllä
Painoluokka
Etumatkustajan istuimella
Takapenkin ulkopaikoillaTakapenkin
keskipaikalla
turvatyyny toiminta‐
valmiudessaturvatyyny ei toiminta‐
valmiudessaRyhmä 0: enintään 10 kgXU 1,2U/L 3URyhmä 0+: enintään 13 kgXU1,2U/L 3URyhmä I: 9–18 kgXU1,2U/L 3,4U4Ryhmä II: 15–25 kgU1,2XU/L 3,4U4Ryhmä III: 22–36 kgU1,2XU/L 3,4U4U:yleiskelpoinen kolmipisteturvavyön yhteydessäL:soveltuu tietyille luokkien "autokohtaiset", "rajoitetut" tai "puoliksi yleismalliset" lasten turvajärjestelmille. Lasten turva‐
järjestelmän tulee olla hyväksytty autotyyppiä varten (katso lasten turvajärjestelmän autotyyppiluetteloa)X:tässä painoluokassa ei saa käyttää lasten turvajärjestelmää1:siirrä istuinta eteenpäin niin pitkälle kuin tarpeellista ja säädä selkänoja riittävän pystyyn asentoon sen varmistami‐
seksi, että vyö kulkee eteenpäin yläkiinnityspisteestä2:siirrä istuinta ylöspäin niin pitkälle kuin tarpeellista ja säädä selkänoja riittävän pystyyn asentoon sen varmistamiseksi, että vyö on kireällä soljen puolella3:siirrä lasten turvajärjestelmän edessä olevaa etuistuinta eteenpäin niin pitkälle kuin tarpeellista4:säädä kyseistä pääntukea tarpeen mukaan tai irrota se tarvittaessa

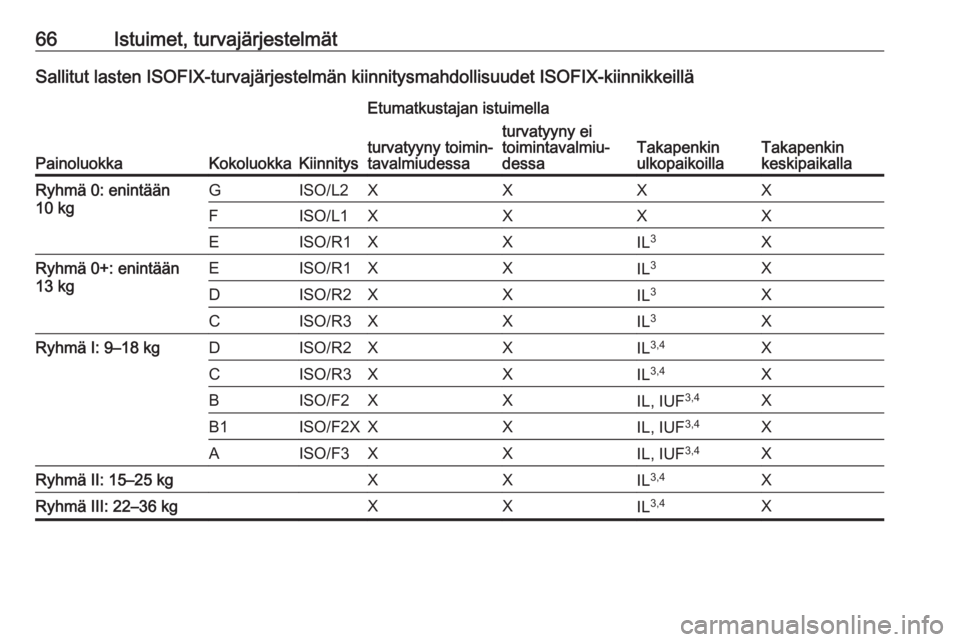

66Istuimet, turvajärjestelmätSallitut lasten ISOFIX-turvajärjestelmän kiinnitysmahdollisuudet ISOFIX-kiinnikkeillä
PainoluokkaKokoluokkaKiinnitys
Etumatkustajan istuimella
Takapenkin
ulkopaikoillaTakapenkin
keskipaikalla
turvatyyny toimin‐
tavalmiudessaturvatyyny ei
toimintavalmiu‐
dessaRyhmä 0: enintään
10 kgGISO/L2XXXXFISO/L1XXXXEISO/R1XXIL 3XRyhmä 0+: enintään
13 kgEISO/R1XXIL 3XDISO/R2XXIL3XCISO/R3XXIL3XRyhmä I: 9–18 kgDISO/R2XXIL3,4XCISO/R3XXIL3,4XBISO/F2XXIL, IUF 3,4XB1ISO/F2XXXIL, IUF3,4XAISO/F3XXIL, IUF 3,4XRyhmä II: 15–25 kgXXIL3,4XRyhmä III: 22–36 kgXXIL3,4X

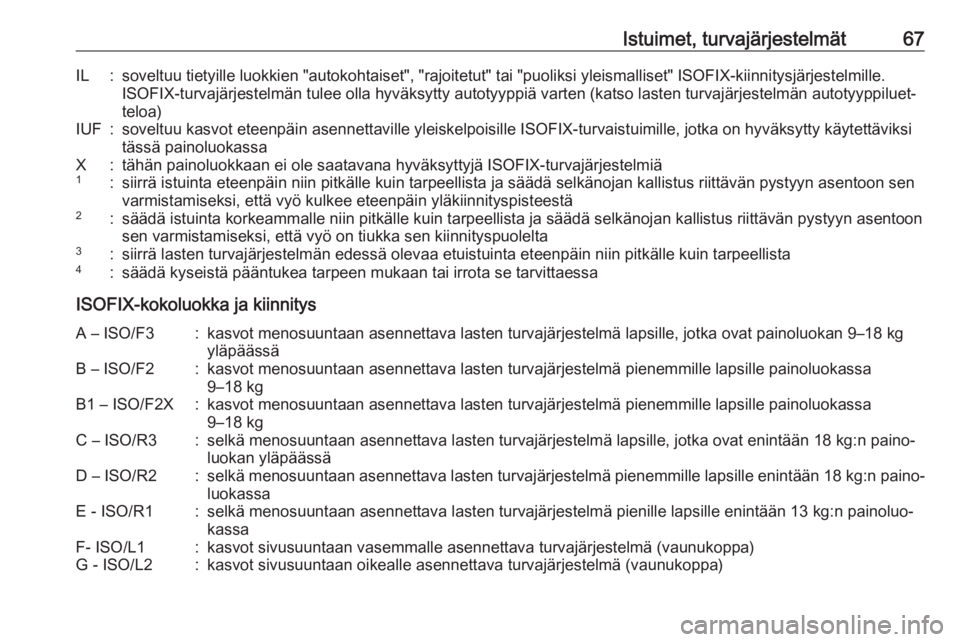

Istuimet, turvajärjestelmät67IL:soveltuu tietyille luokkien "autokohtaiset", "rajoitetut" tai "puoliksi yleismalliset" ISOFIX-kiinnitysjärjestelmille.
ISOFIX-turvajärjestelmän tulee olla hyväksytty autotyyppiä varten (katso lasten turvajärjestelmän autotyyppiluet‐
teloa)IUF:soveltuu kasvot eteenpäin asennettaville yleiskelpoisille ISOFIX-turvaistuimille, jotka on hyväksytty käytettäviksi
tässä painoluokassaX:tähän painoluokkaan ei ole saatavana hyväksyttyjä ISOFIX-turvajärjestelmiä1:siirrä istuinta eteenpäin niin pitkälle kuin tarpeellista ja säädä selkänojan kallistus riittävän pystyyn asentoon sen varmistamiseksi, että vyö kulkee eteenpäin yläkiinnityspisteestä2:säädä istuinta korkeammalle niin pitkälle kuin tarpeellista ja säädä selkänojan kallistus riittävän pystyyn asentoon
sen varmistamiseksi, että vyö on tiukka sen kiinnityspuolelta3:siirrä lasten turvajärjestelmän edessä olevaa etuistuinta eteenpäin niin pitkälle kuin tarpeellista4:säädä kyseistä pääntukea tarpeen mukaan tai irrota se tarvittaessa
ISOFIX-kokoluokka ja kiinnitys
A – ISO/F3:kasvot menosuuntaan asennettava lasten turvajärjestelmä lapsille, jotka ovat painoluokan 9–18 kg
yläpäässäB – ISO/F2:kasvot menosuuntaan asennettava lasten turvajärjestelmä pienemmille lapsille painoluokassa
9–18 kgB1 – ISO/F2X:kasvot menosuuntaan asennettava lasten turvajärjestelmä pienemmille lapsille painoluokassa
9–18 kgC – ISO/R3:selkä menosuuntaan asennettava lasten turvajärjestelmä lapsille, jotka ovat enintään 18 kg:n paino‐
luokan yläpäässäD – ISO/R2:selkä menosuuntaan asennettava lasten turvajärjestelmä pienemmille lapsille enintään 18 kg:n paino‐
luokassaE - ISO/R1:selkä menosuuntaan asennettava lasten turvajärjestelmä pienille lapsille enintään 13 kg:n painoluo‐
kassaF- ISO/L1:kasvot sivusuuntaan vasemmalle asennettava turvajärjestelmä (vaunukoppa)G - ISO/L2:kasvot sivusuuntaan oikealle asennettava turvajärjestelmä (vaunukoppa)

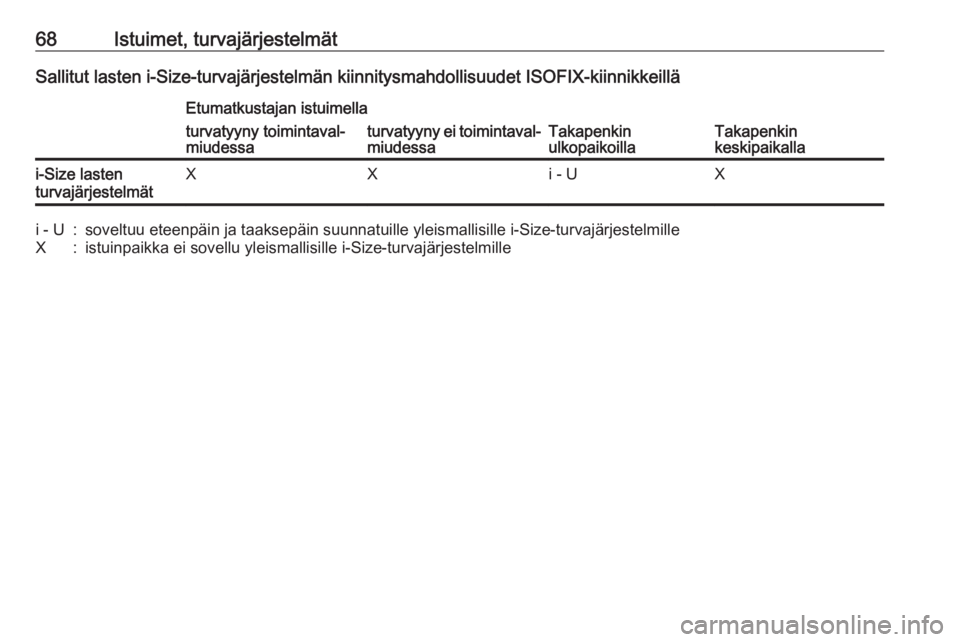

68Istuimet, turvajärjestelmätSallitut lasten i-Size-turvajärjestelmän kiinnitysmahdollisuudet ISOFIX-kiinnikkeilläEtumatkustajan istuimella
Takapenkin
ulkopaikoillaTakapenkin
keskipaikalla
turvatyyny toimintaval‐
miudessaturvatyyny ei toimintaval‐ miudessai-Size lasten
turvajärjestelmätXXi - UXi - U:soveltuu eteenpäin ja taaksepäin suunnatuille yleismallisille i-Size-turvajärjestelmilleX:istuinpaikka ei sovellu yleismallisille i-Size-turvajärjestelmille
