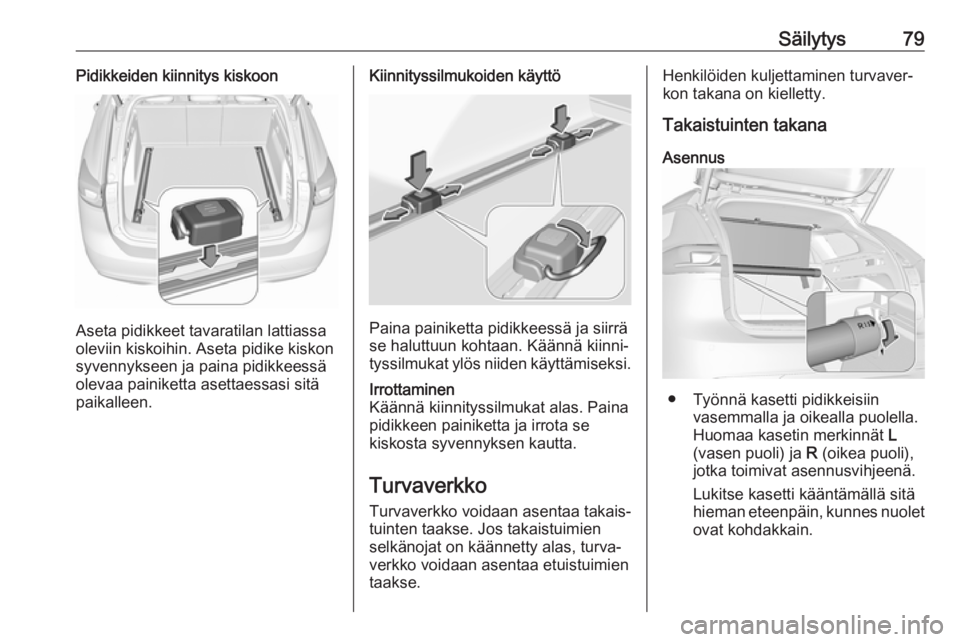

Säilytys79Pidikkeiden kiinnitys kiskoon
Aseta pidikkeet tavaratilan lattiassa
oleviin kiskoihin. Aseta pidike kiskon
syvennykseen ja paina pidikkeessä
olevaa painiketta asettaessasi sitä
paikalleen.
Kiinnityssilmukoiden käyttö
Paina painiketta pidikkeessä ja siirrä
se haluttuun kohtaan. Käännä kiinni‐
tyssilmukat ylös niiden käyttämiseksi.
Irrottaminen
Käännä kiinnityssilmukat alas. Paina
pidikkeen painiketta ja irrota se
kiskosta syvennyksen kautta.
Turvaverkko
Turvaverkko voidaan asentaa takais‐
tuinten taakse. Jos takaistuimien
selkänojat on käännetty alas, turva‐ verkko voidaan asentaa etuistuimien
taakse.
Henkilöiden kuljettaminen turvaver‐
kon takana on kielletty.
Takaistuinten takana
Asennus
● Työnnä kasetti pidikkeisiin vasemmalla ja oikealla puolella.
Huomaa kasetin merkinnät L
(vasen puoli) ja R (oikea puoli),
jotka toimivat asennusvihjeenä.
Lukitse kasetti kääntämällä sitä
hieman eteenpäin, kunnes nuolet
ovat kohdakkain.

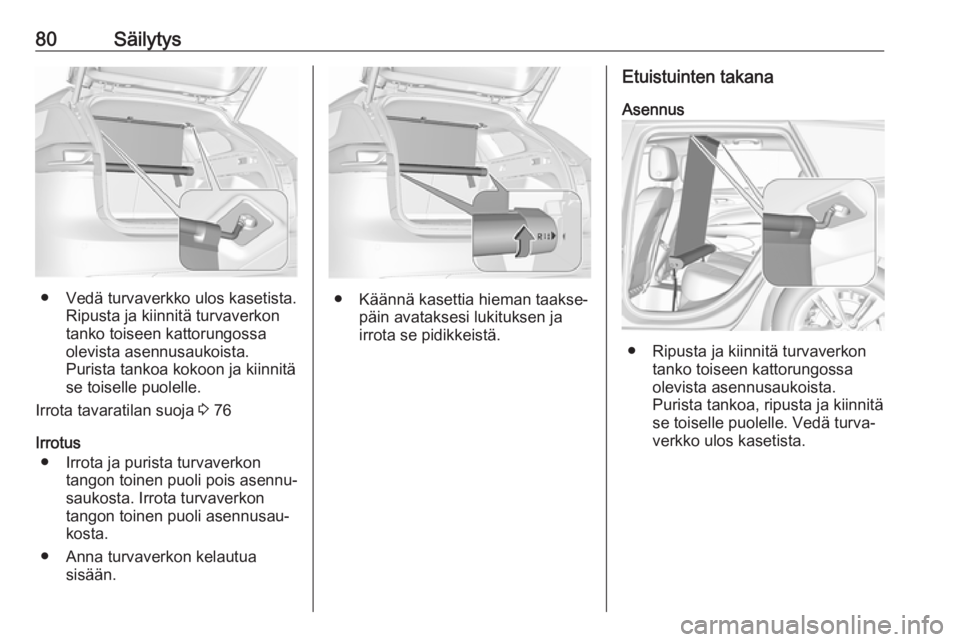

80Säilytys
● Vedä turvaverkko ulos kasetista.Ripusta ja kiinnitä turvaverkon
tanko toiseen kattorungossa
olevista asennusaukoista.
Purista tankoa kokoon ja kiinnitä
se toiselle puolelle.
Irrota tavaratilan suoja 3 76
Irrotus ● Irrota ja purista turvaverkon tangon toinen puoli pois asennu‐
saukosta. Irrota turvaverkon
tangon toinen puoli asennusau‐
kosta.
● Anna turvaverkon kelautua sisään.● Käännä kasettia hieman taakse‐ päin avataksesi lukituksen ja
irrota se pidikkeistä.
Etuistuinten takana
Asennus
● Ripusta ja kiinnitä turvaverkon tanko toiseen kattorungossa
olevista asennusaukoista.
Purista tankoa, ripusta ja kiinnitä
se toiselle puolelle. Vedä turva‐
verkko ulos kasetista.

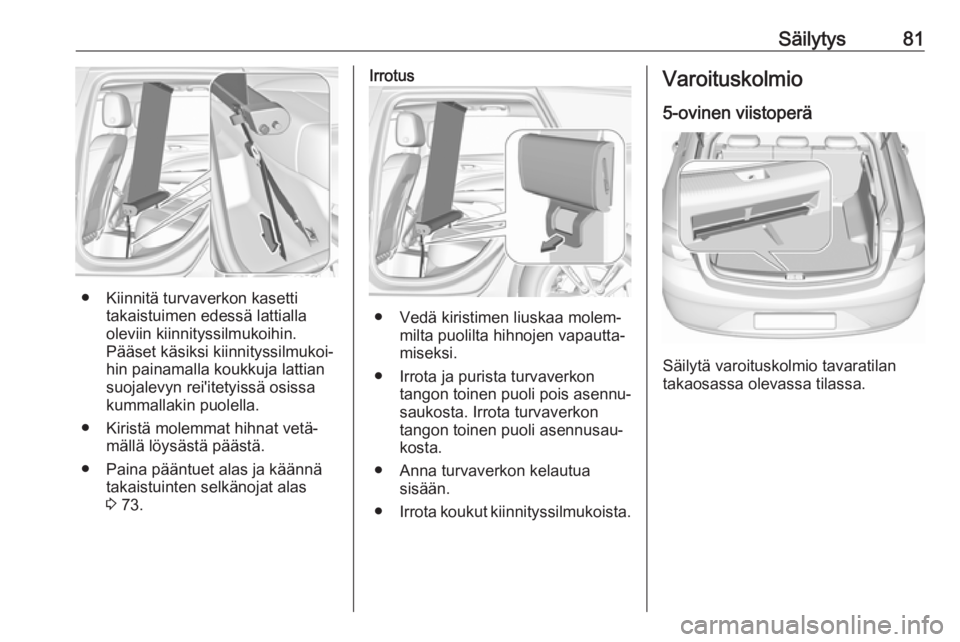

Säilytys81
● Kiinnitä turvaverkon kasettitakaistuimen edessä lattialla
oleviin kiinnityssilmukoihin.
Pääset käsiksi kiinnityssilmukoi‐
hin painamalla koukkuja lattian suojalevyn rei'itetyissä osissa
kummallakin puolella.
● Kiristä molemmat hihnat vetä‐ mällä löysästä päästä.
● Paina pääntuet alas ja käännä takaistuinten selkänojat alas
3 73.
Irrotus
● Vedä kiristimen liuskaa molem‐
milta puolilta hihnojen vapautta‐
miseksi.
● Irrota ja purista turvaverkon tangon toinen puoli pois asennu‐
saukosta. Irrota turvaverkon
tangon toinen puoli asennusau‐
kosta.
● Anna turvaverkon kelautua sisään.
● Irrota koukut kiinnityssilmukoista.
Varoituskolmio
5-ovinen viistoperä
Säilytä varoituskolmio tavaratilan
takaosassa olevassa tilassa.

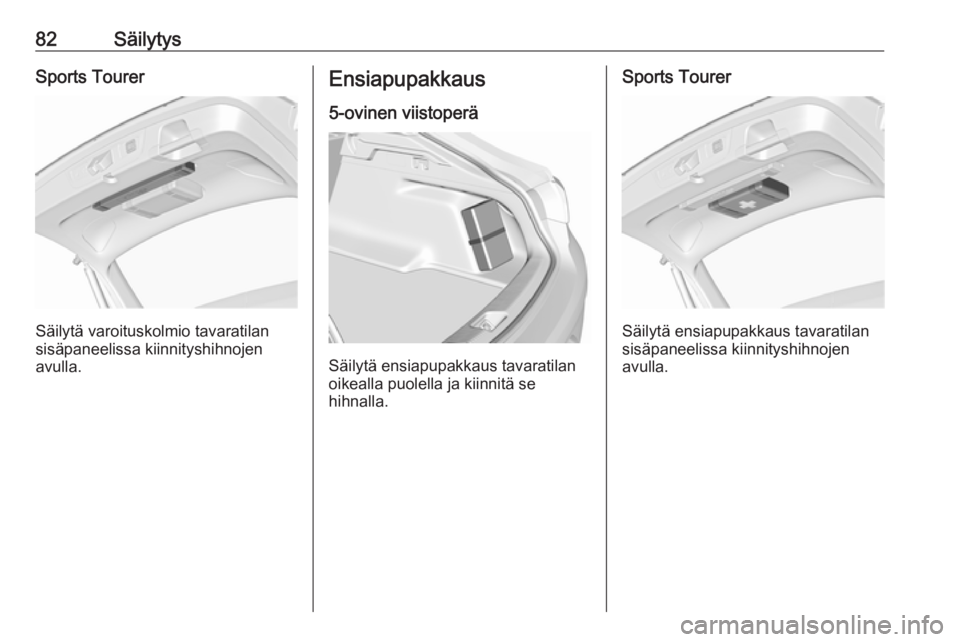

82SäilytysSports Tourer
Säilytä varoituskolmio tavaratilan
sisäpaneelissa kiinnityshihnojen
avulla.
Ensiapupakkaus
5-ovinen viistoperä
Säilytä ensiapupakkaus tavaratilan
oikealla puolella ja kiinnitä se
hihnalla.
Sports Tourer
Säilytä ensiapupakkaus tavaratilan
sisäpaneelissa kiinnityshihnojen
avulla.

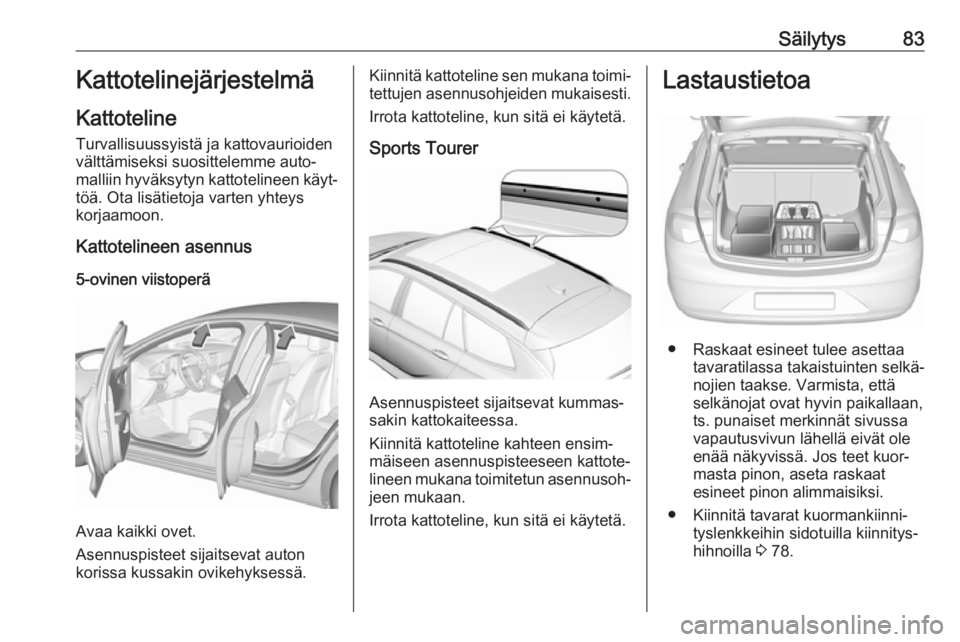

Säilytys83Kattotelinejärjestelmä
Kattoteline Turvallisuussyistä ja kattovaurioiden
välttämiseksi suosittelemme auto‐
malliin hyväksytyn kattotelineen käyt‐
töä. Ota lisätietoja varten yhteys
korjaamoon.
Kattotelineen asennus
5-ovinen viistoperä
Avaa kaikki ovet.
Asennuspisteet sijaitsevat auton
korissa kussakin ovikehyksessä.
Kiinnitä kattoteline sen mukana toimi‐
tettujen asennusohjeiden mukaisesti.
Irrota kattoteline, kun sitä ei käytetä.
Sports Tourer
Asennuspisteet sijaitsevat kummas‐
sakin kattokaiteessa.
Kiinnitä kattoteline kahteen ensim‐ mäiseen asennuspisteeseen kattote‐lineen mukana toimitetun asennusoh‐ jeen mukaan.
Irrota kattoteline, kun sitä ei käytetä.
Lastaustietoa
● Raskaat esineet tulee asettaa tavaratilassa takaistuinten selkä‐
nojien taakse. Varmista, että selkänojat ovat hyvin paikallaan,
ts. punaiset merkinnät sivussa
vapautusvivun lähellä eivät ole
enää näkyvissä. Jos teet kuor‐
masta pinon, aseta raskaat
esineet pinon alimmaisiksi.
● Kiinnitä tavarat kuormankiinni‐ tyslenkkeihin sidotuilla kiinnitys‐
hihnoilla 3 78.

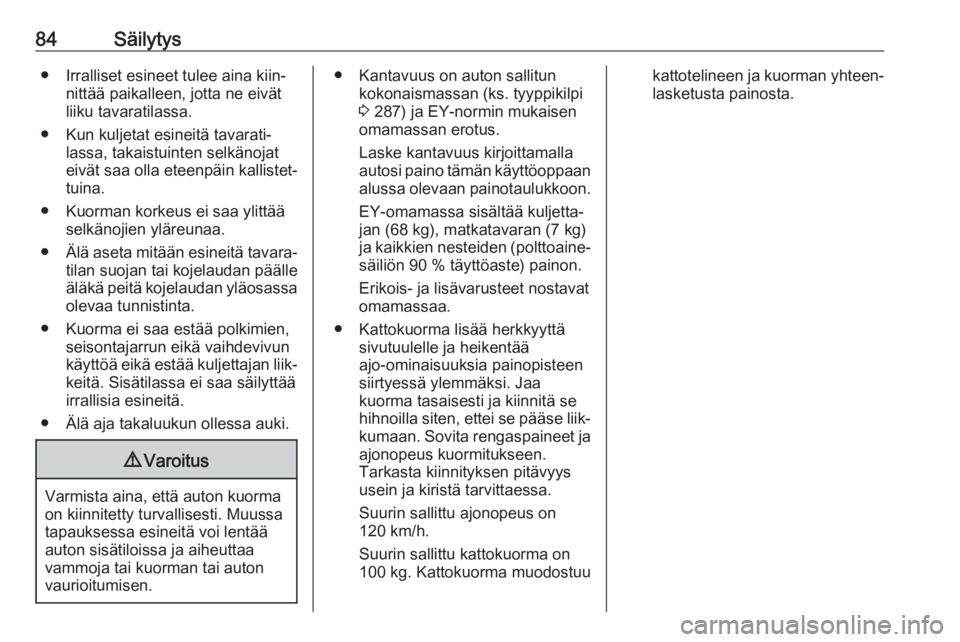

84Säilytys● Irralliset esineet tulee aina kiin‐nittää paikalleen, jotta ne eivät
liiku tavaratilassa.
● Kun kuljetat esineitä tavarati‐ lassa, takaistuinten selkänojat
eivät saa olla eteenpäin kallistet‐
tuina.
● Kuorman korkeus ei saa ylittää selkänojien yläreunaa.
● Älä aseta mitään esineitä tavara‐
tilan suojan tai kojelaudan päälle
äläkä peitä kojelaudan yläosassa
olevaa tunnistinta.
● Kuorma ei saa estää polkimien, seisontajarrun eikä vaihdevivun
käyttöä eikä estää kuljettajan liik‐ keitä. Sisätilassa ei saa säilyttää
irrallisia esineitä.
● Älä aja takaluukun ollessa auki.9 Varoitus
Varmista aina, että auton kuorma
on kiinnitetty turvallisesti. Muussa
tapauksessa esineitä voi lentää
auton sisätiloissa ja aiheuttaa
vammoja tai kuorman tai auton
vaurioitumisen.
● Kantavuus on auton sallitun kokonaismassan (ks. tyyppikilpi
3 287) ja EY-normin mukaisen
omamassan erotus.
Laske kantavuus kirjoittamalla
autosi paino tämän käyttöoppaan alussa olevaan painotaulukkoon.
EY-omamassa sisältää kuljetta‐ jan (68 kg), matkatavaran (7 kg)
ja kaikkien nesteiden (polttoaine‐
säiliön 90 % täyttöaste) painon.
Erikois- ja lisävarusteet nostavat omamassaa.
● Kattokuorma lisää herkkyyttä sivutuulelle ja heikentää
ajo-ominaisuuksia painopisteen
siirtyessä ylemmäksi. Jaa
kuorma tasaisesti ja kiinnitä se
hihnoilla siten, ettei se pääse liik‐ kumaan. Sovita rengaspaineet ja ajonopeus kuormitukseen.
Tarkasta kiinnityksen pitävyys
usein ja kiristä tarvittaessa.
Suurin sallittu ajonopeus on
120 km/h.
Suurin sallittu kattokuorma on
100 kg. Kattokuorma muodostuukattotelineen ja kuorman yhteen‐ lasketusta painosta.

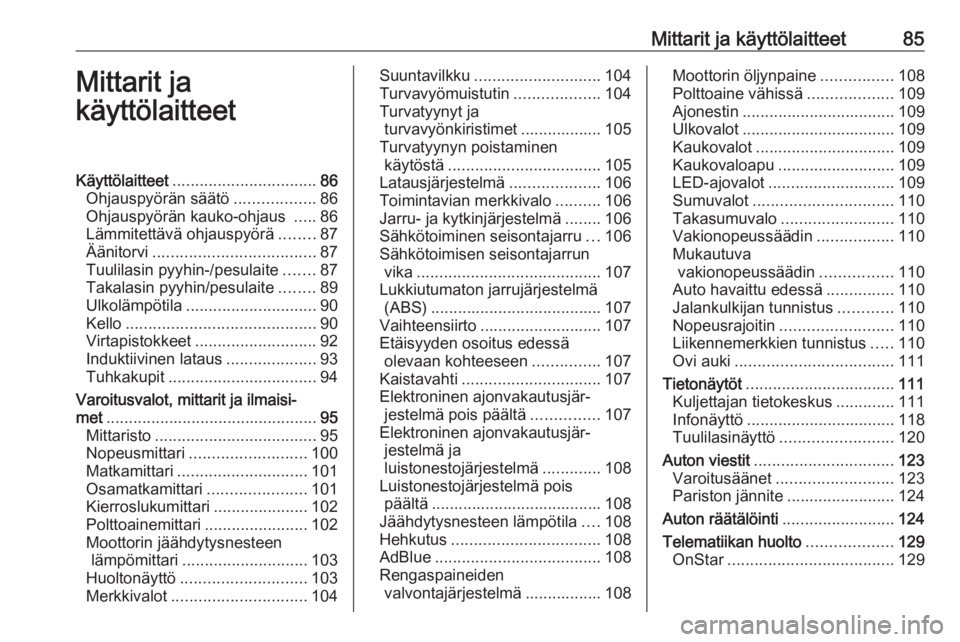

Mittarit ja käyttölaitteet85Mittarit ja
käyttölaitteetKäyttölaitteet ................................ 86
Ohjauspyörän säätö ..................86
Ohjauspyörän kauko-ohjaus .....86
Lämmitettävä ohjauspyörä ........87
Äänitorvi .................................... 87
Tuulilasin pyyhin-/pesulaite .......87
Takalasin pyyhin/pesulaite ........89
Ulkolämpötila ............................. 90
Kello .......................................... 90
Virtapistokkeet ........................... 92
Induktiivinen lataus ....................93
Tuhkakupit ................................. 94
Varoitusvalot, mittarit ja ilmaisi‐
met ............................................... 95
Mittaristo .................................... 95
Nopeusmittari .......................... 100
Matkamittari ............................. 101
Osamatkamittari ......................101
Kierroslukumittari .....................102
Polttoainemittari .......................102
Moottorin jäähdytysnesteen lämpömittari ............................ 103
Huoltonäyttö ............................ 103
Merkkivalot .............................. 104Suuntavilkku............................ 104
Turvavyömuistutin ...................104
Turvatyynyt ja turvavyönkiristimet .................. 105
Turvatyynyn poistaminen käytöstä .................................. 105
Latausjärjestelmä ....................106
Toimintavian merkkivalo ..........106
Jarru- ja kytkinjärjestelmä ........106
Sähkötoiminen seisontajarru ...106
Sähkötoimisen seisontajarrun vika ......................................... 107
Lukkiutumaton jarrujärjestelmä (ABS) ...................................... 107
Vaihteensiirto ........................... 107
Etäisyyden osoitus edessä olevaan kohteeseen ...............107
Kaistavahti ............................... 107
Elektroninen ajonvakautusjär‐ jestelmä pois päältä ...............107
Elektroninen ajonvakautusjär‐ jestelmä ja
luistonestojärjestelmä .............108
Luistonestojärjestelmä pois päältä ...................................... 108
Jäähdytysnesteen lämpötila ....108
Hehkutus ................................. 108
AdBlue ..................................... 108
Rengaspaineiden valvontajärjestelmä ................. 108Moottorin öljynpaine ................108
Polttoaine vähissä ...................109
Ajonestin .................................. 109
Ulkovalot .................................. 109
Kaukovalot ............................... 109
Kaukovaloapu .......................... 109
LED-ajovalot ............................ 109
Sumuvalot ............................... 110
Takasumuvalo ......................... 110
Vakionopeussäädin .................110
Mukautuva vakionopeussäädin ................110
Auto havaittu edessä ...............110
Jalankulkijan tunnistus ............110
Nopeusrajoitin ......................... 110
Liikennemerkkien tunnistus .....110
Ovi auki ................................... 111
Tietonäytöt ................................. 111
Kuljettajan tietokeskus .............111
Infonäyttö ................................. 118
Tuulilasinäyttö ......................... 120
Auton viestit ............................... 123
Varoitusäänet .......................... 123
Pariston jännite ........................124
Auton räätälöinti .........................124
Telematiikan huolto ...................129
OnStar ..................................... 129

86Mittarit ja käyttölaitteetKäyttölaitteet
Ohjauspyörän säätö
Vapauta vipu, säädä ohjauspyörä,
lukitse vipu ja varmista, että se lukit‐
tuu täysin.
Säädä ohjauspyörän asento vain
auton seistessä ja ohjauslukon
ollessa vapautettuna.
Ohjauspyörän
kauko-ohjaus
Kuljettajan tietokeskusta, joitakin
kuljettajan apujärjestelmiä, Infotain‐
ment-järjestelmää ja kytkettyä matka‐
puhelinta voi käyttää ohjauspyörän
säätimillä.
Kuvissa näkyvät eri versiot.
Kuljettajan tietokeskus 3 111.
Kuljettajan apujärjestelmät 3 185.
Lisäohjeita on Infotainment-ohjekir‐
jassa.

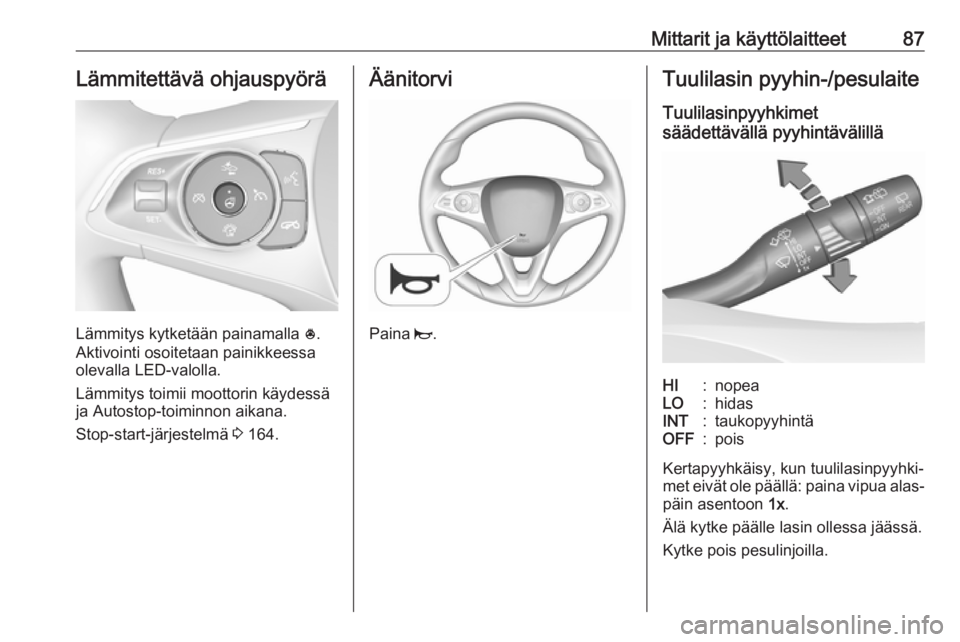

Mittarit ja käyttölaitteet87Lämmitettävä ohjauspyörä
Lämmitys kytketään painamalla *.
Aktivointi osoitetaan painikkeessa olevalla LED-valolla.
Lämmitys toimii moottorin käydessä ja Autostop-toiminnon aikana.
Stop-start-järjestelmä 3 164.
Äänitorvi
Paina j.
Tuulilasin pyyhin-/pesulaite
Tuulilasinpyyhkimet
säädettävällä pyyhintävälilläHI:nopeaLO:hidasINT:taukopyyhintäOFF:pois
Kertapyyhkäisy, kun tuulilasinpyyhki‐
met eivät ole päällä: paina vipua alas‐ päin asentoon 1x.
Älä kytke päälle lasin ollessa jäässä. Kytke pois pesulinjoilla.

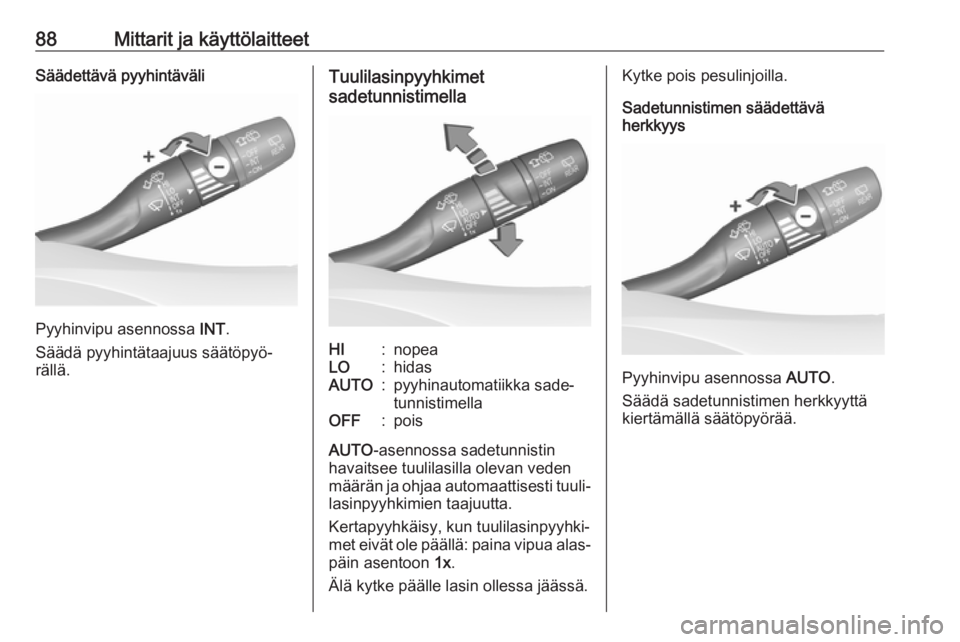

88Mittarit ja käyttölaitteetSäädettävä pyyhintäväli
Pyyhinvipu asennossa INT.
Säädä pyyhintätaajuus säätöpyö‐
rällä.
Tuulilasinpyyhkimet
sadetunnistimellaHI:nopeaLO:hidasAUTO:pyyhinautomatiikka sade‐
tunnistimellaOFF:pois
AUTO -asennossa sadetunnistin
havaitsee tuulilasilla olevan veden
määrän ja ohjaa automaattisesti tuuli‐
lasinpyyhkimien taajuutta.
Kertapyyhkäisy, kun tuulilasinpyyhki‐
met eivät ole päällä: paina vipua alas‐ päin asentoon 1x.
Älä kytke päälle lasin ollessa jäässä.
Kytke pois pesulinjoilla.
Sadetunnistimen säädettävä
herkkyys
Pyyhinvipu asennossa AUTO.
Säädä sadetunnistimen herkkyyttä
kiertämällä säätöpyörää.
