Page 101 of 335
Prístroje a ovládacie prvky99Výstražné kontrolky,
meriace prístroje a
ukazatele
Prístrojový panel V závislosti od verzie sú k dispozícii
tri typy prístrojových panelov:
● Baselevel
● Midlevel
● Uplevel
Prístrojový panel Uplevel môže byť
zobrazený v režime Sport alebo v
režime Tour.
Page 102 of 335
100Prístroje a ovládacie prvkyZákladný prístrojový panel Baselevel
Page 103 of 335
Prístroje a ovládacie prvky101Prístrojový panel Midlevel
Page 104 of 335
102Prístroje a ovládacie prvkyPrístrojový panel Uplevel, režim Sport
Page 105 of 335
Prístroje a ovládacie prvky103Prístrojový panel Uplevel, režim Tour
Page 106 of 335

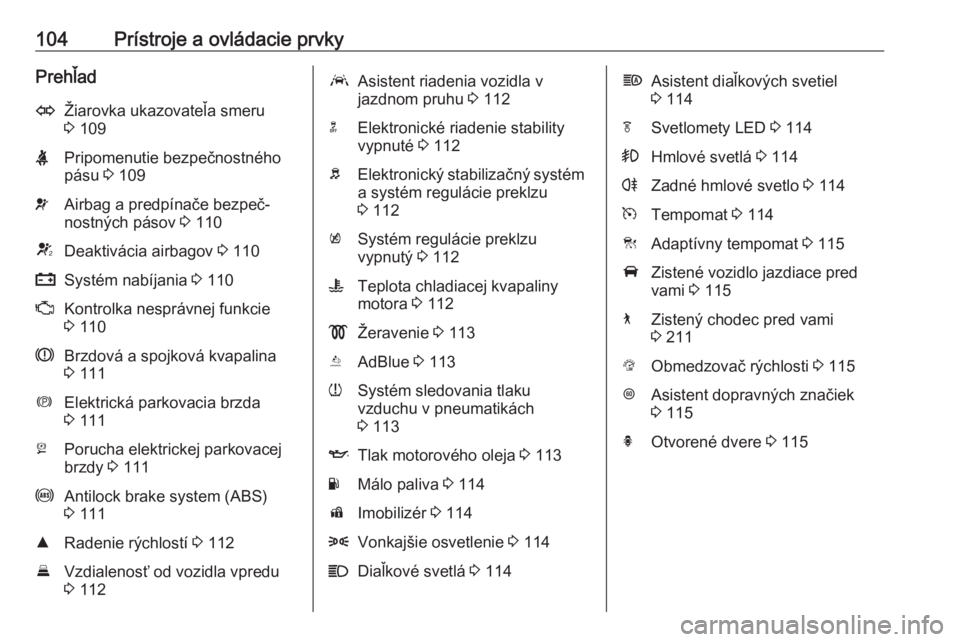

104Prístroje a ovládacie prvkyPrehľadOŽiarovka ukazovateľa smeru3 109XPripomenutie bezpečnostného
pásu 3 109vAirbag a predpínače bezpeč‐
nostných pásov 3 110VDeaktivácia airbagov 3 110pSystém nabíjania 3 110ZKontrolka nesprávnej funkcie
3 110RBrzdová a spojková kvapalina
3 111mElektrická parkovacia brzda
3 111jPorucha elektrickej parkovacej
brzdy 3 111uAntilock brake system (ABS)
3 111RRadenie rýchlostí 3 112EVzdialenosť od vozidla vpredu
3 112aAsistent riadenia vozidla v
jazdnom pruhu 3 112nElektronické riadenie stability
vypnuté 3 112bElektronický stabilizačný systém
a systém regulácie preklzu
3 112kSystém regulácie preklzu
vypnutý 3 112WTeplota chladiacej kvapaliny
motora 3 112!Žeravenie 3 113YAdBlue 3 113wSystém sledovania tlaku
vzduchu v pneumatikách
3 113ITlak motorového oleja 3 113YMálo paliva 3 114dImobilizér 3 1148Vonkajšie osvetlenie 3 114CDiaľkové svetlá 3 114fAsistent diaľkových svetiel
3 114fSvetlomety LED 3 114>Hmlové svetlá 3 114rZadné hmlové svetlo 3 114mTempomat 3 114CAdaptívny tempomat 3 115AZistené vozidlo jazdiace pred
vami 3 1157Zistený chodec pred vami
3 211LObmedzovač rýchlosti 3 115LAsistent dopravných značiek
3 115hOtvorené dvere 3 115
Page 107 of 335
Prístroje a ovládacie prvky105Rýchlomer
Ukazuje rýchlosť vozidla.
Počítadlo kilometrov
Celková zaznamenaná vzdialenosť jezobrazená v km.
Denné počítadlo kilometrov
Zaznamenaná vzdialenosť od
posledného vykonania resetu je
zobrazená na stránke palubného
počítača.
Denné počítadlo kilometrov počíta do 9999 km a potom sa reštartuje od 0.
Môžete si zvoliť dve stránky denného
počítadla kilometrov pre rôzne trasy.
Základný prístrojový panel Baselevel
Vyberte ; stlačením Menu na
páčke ovládania smeroviek. Otočte
nastavovacie koliesko na páčke
ovládania smeroviek a vyberte ;1
alebo ;2. Každá stránka denného
počítadla kilometrov sa dá vynulovať
samostatne podržaním SET/CLR na
páčke smeroviek na niekoľko sekúnd
na príslušnej stránke.
Page 108 of 335
106Prístroje a ovládacie prvkyPrístrojový panel Midlevel
Vyberte stránku Info J v hlavnej
ponuke. Vyberte stránku Cesta A
alebo Cesta B stlačením o na
volante.
Každé denné počítadlo kilometrov sa
dá vynulovať samostatne, keď je
zapnuté zapaľovanie: zvoľte
príslušnú stránku, stlačte >. Potvrďte
stlačením 9.
Informačné centrum vodiča 3 116.
Prístrojový panel vyššej úrovne
Vyberte stránku Info v hlavnej
ponuke. Vyberte stránku Cesta A
alebo Cesta B stlačením o na
volante.
Každé denné počítadlo kilometrov sa
dá vynulovať samostatne, keď je
zapnuté zapaľovanie: zvoľte
príslušnú stránku, stlačte >. Potvrďte
stlačením 9.
Otáčkomer
Zobrazí rýchlosť motora.
Ak je to možné, udržujte nízke otáčky motora.
Výstraha
Ak je ukazovateľ v červenej
výstražnej zóne, sú prekročené
maximálne povolené otáčky
motora. Hrozí poškodenie motora.
Page 109 of 335

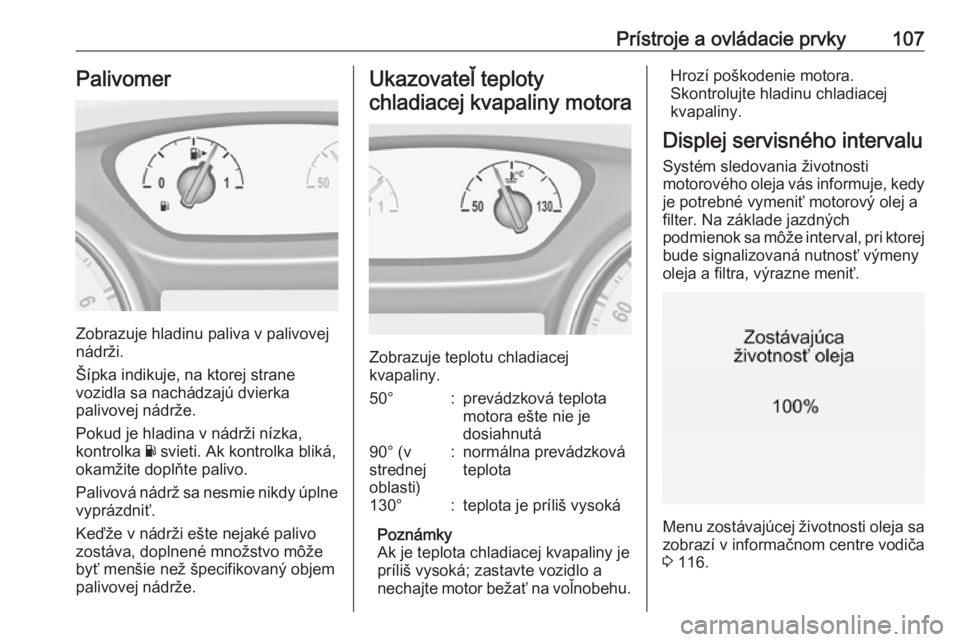

Prístroje a ovládacie prvky107Palivomer
Zobrazuje hladinu paliva v palivovej
nádrži.
Šípka indikuje, na ktorej strane
vozidla sa nachádzajú dvierka
palivovej nádrže.
Pokud je hladina v nádrži nízka,
kontrolka Y svieti. Ak kontrolka bliká,
okamžite doplňte palivo.
Palivová nádrž sa nesmie nikdy úplne vyprázdniť.
Keďže v nádrži ešte nejaké palivo
zostáva, doplnené množstvo môže
byť menšie než špecifikovaný objem
palivovej nádrže.
Ukazovateľ teploty
chladiacej kvapaliny motora
Zobrazuje teplotu chladiacej
kvapaliny.
50°:prevádzková teplota
motora ešte nie je
dosiahnutá90° (v
strednej
oblasti):normálna prevádzková
teplota130°:teplota je príliš vysoká
Poznámky
Ak je teplota chladiacej kvapaliny je
príliš vysoká; zastavte vozidlo a
nechajte motor bežať na voľnobehu.
Hrozí poškodenie motora.
Skontrolujte hladinu chladiacej
kvapaliny.
Displej servisného intervalu Systém sledovania životnosti
motorového oleja vás informuje, kedy
je potrebné vymeniť motorový olej a
filter. Na základe jazdných
podmienok sa môže interval, pri ktorej bude signalizovaná nutnosť výmeny
oleja a filtra, výrazne meniť.
Menu zostávajúcej životnosti oleja sa
zobrazí v informačnom centre vodiča
3 116.
Page 110 of 335
108Prístroje a ovládacie prvky

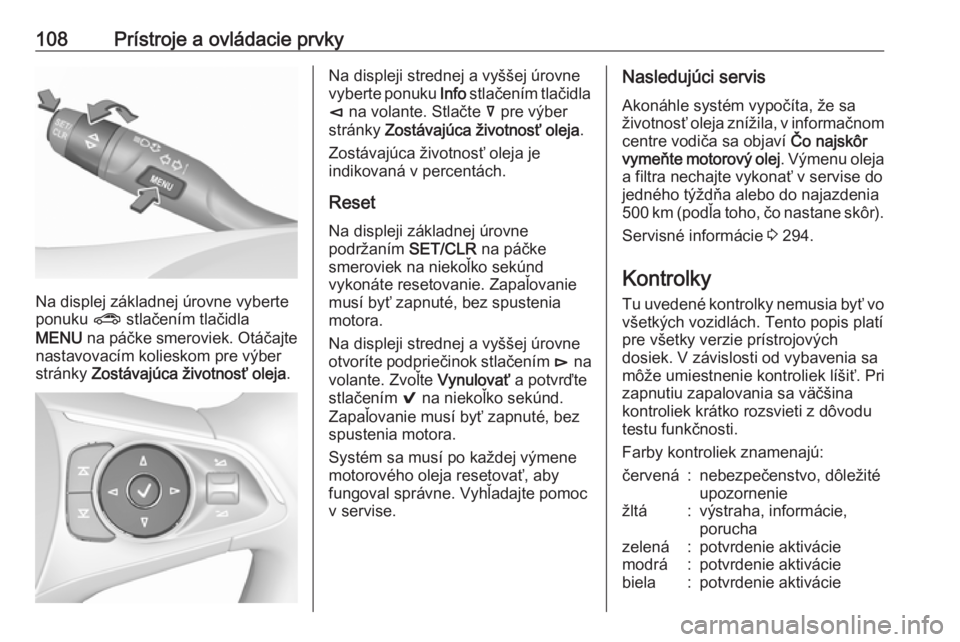

Na displej základnej úrovne vyberte
ponuku ? stlačením tlačidla
MENU na páčke smeroviek. Otáčajte
nastavovacím kolieskom pre výber
stránky Zostávajúca životnosť oleja .
Na displeji strednej a vyššej úrovne
vyberte ponuku Info stlačením tlačidla
è na volante. Stlačte å pre výber
stránky Zostávajúca životnosť oleja .
Zostávajúca životnosť oleja je
indikovaná v percentách.
Reset
Na displeji základnej úrovne
podržaním SET/CLR na páčke
smeroviek na niekoľko sekúnd
vykonáte resetovanie. Zapaľovanie
musí byť zapnuté, bez spustenia
motora.
Na displeji strednej a vyššej úrovne
otvoríte podpriečinok stlačením é na
volante. Zvoľte Vynulovať a potvrďte
stlačením 9 na niekoľko sekúnd.
Zapaľovanie musí byť zapnuté, bez spustenia motora.
Systém sa musí po každej výmene motorového oleja resetovať, aby
fungoval správne. Vyhľadajte pomoc
v servise.Nasledujúci servis
Akonáhle systém vypočíta, že sa
životnosť oleja znížila, v informačnom centre vodiča sa objaví Čo najskôr
vymeňte motorový olej . Výmenu oleja
a filtra nechajte vykonať v servise do jedného týždňa alebo do najazdenia
500 km (podľa toho, čo nastane skôr).
Servisné informácie 3 294.
Kontrolky
Tu uvedené kontrolky nemusia byť vo všetkých vozidlách. Tento popis platí
pre všetky verzie prístrojových
dosiek. V závislosti od vybavenia sa
môže umiestnenie kontroliek líšiť. Pri
zapnutiu zapalovania sa väčšina
kontroliek krátko rozsvieti z dôvodu
testu funkčnosti.
Farby kontroliek znamenajú:červená:nebezpečenstvo, dôležité
upozorneniežltá:výstraha, informácie,
poruchazelená:potvrdenie aktiváciemodrá:potvrdenie aktiváciebiela:potvrdenie aktivácie
