OPEL INSIGNIA BREAK 2017.75 Sürücü El Kitabı (in Turkish)

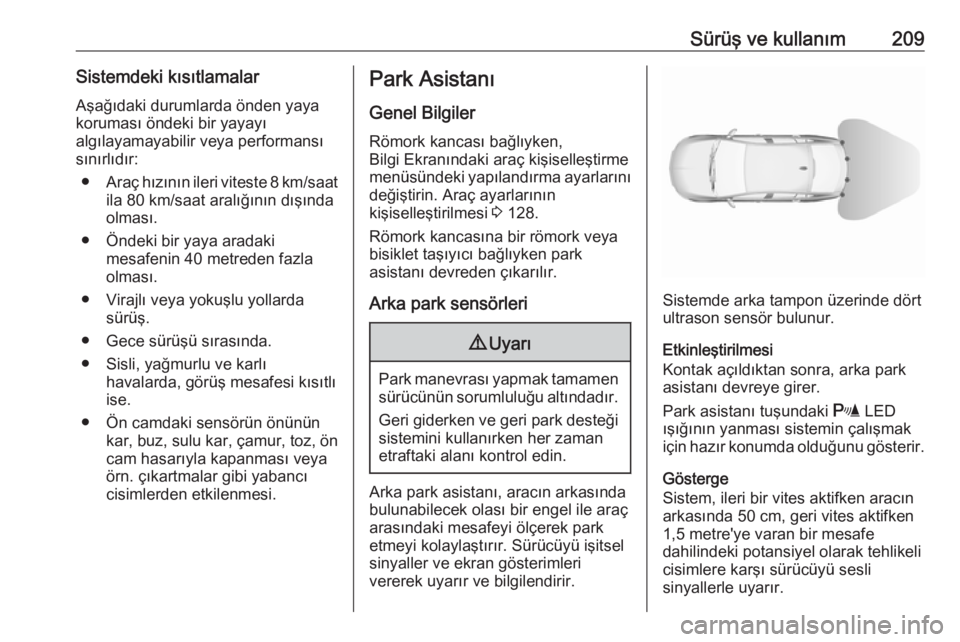

Sürüş ve kullanım209Sistemdeki kısıtlamalarAşağıdaki durumlarda önden yaya
koruması öndeki bir yayayı
algılayamayabilir veya performansı
sınırlıdır:
● Araç hızının ileri viteste 8 km/saat
ila 80 km/saat aralığının dışında olması.
● Öndeki bir yaya aradaki mesafenin 40 metreden fazla
olması.
● Virajlı veya yokuşlu yollarda sürüş.
● Gece sürüşü sırasında.
● Sisli, yağmurlu ve karlı havalarda, görüş mesafesi kısıtlı
ise.
● Ön camdaki sensörün önünün kar, buz, sulu kar, çamur, toz, öncam hasarıyla kapanması veya
örn. çıkartmalar gibi yabancı
cisimlerden etkilenmesi.Park Asistanı
Genel Bilgiler Römork kancası bağlıyken,
Bilgi Ekranındaki araç kişiselleştirme
menüsündeki yapılandırma ayarlarını
değiştirin. Araç ayarlarının
kişiselleştirilmesi 3 128.
Römork kancasına bir römork veya bisiklet taşıyıcı bağlıyken park
asistanı devreden çıkarılır.
Arka park sensörleri9 Uyarı
Park manevrası yapmak tamamen
sürücünün sorumluluğu altındadır.
Geri giderken ve geri park desteği sistemini kullanırken her zamanetraftaki alanı kontrol edin.
Arka park asistanı, aracın arkasında
bulunabilecek olası bir engel ile araç
arasındaki mesafeyi ölçerek park
etmeyi kolaylaştırır. Sürücüyü işitsel
sinyaller ve ekran gösterimleri
vererek uyarır ve bilgilendirir.
Sistemde arka tampon üzerinde dört
ultrason sensör bulunur.
Etkinleştirilmesi
Kontak açıldıktan sonra, arka park
asistanı devreye girer.
Park asistanı tuşundaki r LED
ışığının yanması sistemin çalışmak
için hazır konumda olduğunu gösterir.
Gösterge
Sistem, ileri bir vites aktifken aracın
arkasında 50 cm, geri vites aktifken
1,5 metre'ye varan bir mesafe
dahilindeki potansiyel olarak tehlikeli
cisimlere karşı sürücüyü sesli
sinyallerle uyarır.

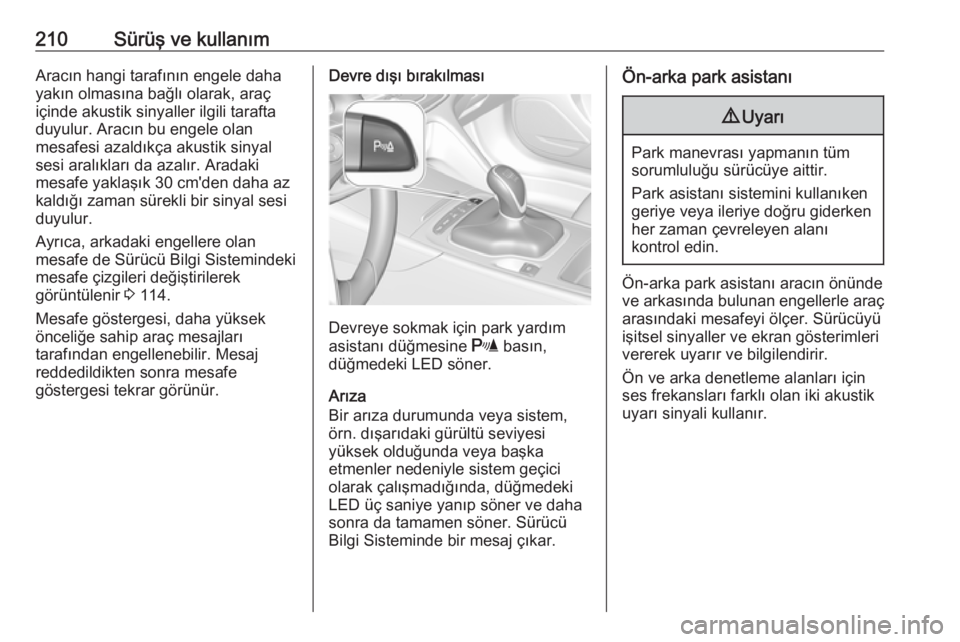

210Sürüş ve kullanımAracın hangi tarafının engele daha
yakın olmasına bağlı olarak, araç içinde akustik sinyaller ilgili tarafta
duyulur. Aracın bu engele olan
mesafesi azaldıkça akustik sinyal
sesi aralıkları da azalır. Aradaki
mesafe yaklaşık 30 cm'den daha az
kaldığı zaman sürekli bir sinyal sesi
duyulur.
Ayrıca, arkadaki engellere olan
mesafe de Sürücü Bilgi Sistemindeki
mesafe çizgileri değiştirilerek
görüntülenir 3 114.
Mesafe göstergesi, daha yüksek
önceliğe sahip araç mesajları
tarafından engellenebilir. Mesaj
reddedildikten sonra mesafe
göstergesi tekrar görünür.Devre dışı bırakılması
Devreye sokmak için park yardım
asistanı düğmesine r basın,
düğmedeki LED söner.
Arıza
Bir arıza durumunda veya sistem,
örn. dışarıdaki gürültü seviyesi
yüksek olduğunda veya başka
etmenler nedeniyle sistem geçici
olarak çalışmadığında, düğmedeki
LED üç saniye yanıp söner ve daha
sonra da tamamen söner. Sürücü
Bilgi Sisteminde bir mesaj çıkar.
Ön-arka park asistanı9 Uyarı
Park manevrası yapmanın tüm
sorumluluğu sürücüye aittir.
Park asistanı sistemini kullanıken
geriye veya ileriye doğru giderken
her zaman çevreleyen alanı
kontrol edin.
Ön-arka park asistanı aracın önünde
ve arkasında bulunan engellerle araç arasındaki mesafeyi ölçer. Sürücüyü
işitsel sinyaller ve ekran gösterimleri
vererek uyarır ve bilgilendirir.
Ön ve arka denetleme alanları için ses frekansları farklı olan iki akustik
uyarı sinyali kullanır.

Sürüş ve kullanım211

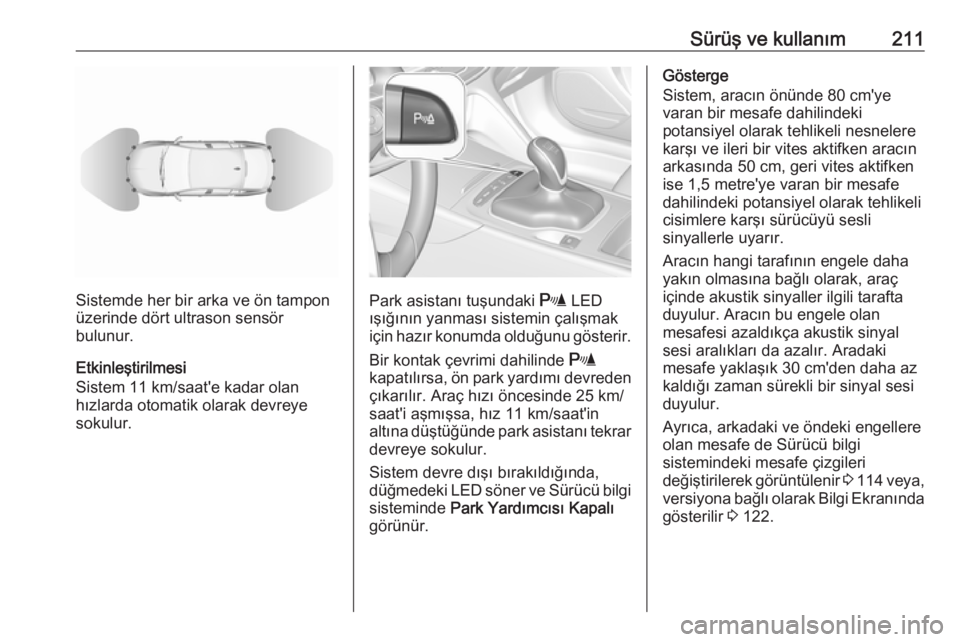

Sistemde her bir arka ve ön tampon
üzerinde dört ultrason sensör
bulunur.
Etkinleştirilmesi
Sistem 11 km/saat'e kadar olan
hızlarda otomatik olarak devreye
sokulur.Park asistanı tuşundaki r LED
ışığının yanması sistemin çalışmak
için hazır konumda olduğunu gösterir.
Bir kontak çevrimi dahilinde r
kapatılırsa, ön park yardımı devreden
çıkarılır. Araç hızı öncesinde 25 km/
saat'i aşmışsa, hız 11 km/saat'in altına düştüğünde park asistanı tekrar devreye sokulur.
Sistem devre dışı bırakıldığında,
düğmedeki LED söner ve Sürücü bilgi
sisteminde Park Yardımcısı Kapalı
görünür.
Gösterge
Sistem, aracın önünde 80 cm'ye
varan bir mesafe dahilindeki
potansiyel olarak tehlikeli nesnelere
karşı ve ileri bir vites aktifken aracın
arkasında 50 cm, geri vites aktifken ise 1,5 metre'ye varan bir mesafe
dahilindeki potansiyel olarak tehlikeli
cisimlere karşı sürücüyü sesli
sinyallerle uyarır.
Aracın hangi tarafının engele daha
yakın olmasına bağlı olarak, araç içinde akustik sinyaller ilgili tarafta
duyulur. Aracın bu engele olan
mesafesi azaldıkça akustik sinyal
sesi aralıkları da azalır. Aradaki
mesafe yaklaşık 30 cm'den daha az
kaldığı zaman sürekli bir sinyal sesi
duyulur.
Ayrıca, arkadaki ve öndeki engellere
olan mesafe de Sürücü bilgi
sistemindeki mesafe çizgileri
değiştirilerek görüntülenir 3 114 veya,
versiyona bağlı olarak Bilgi Ekranında
gösterilir 3 122.

212Sürüş ve kullanım

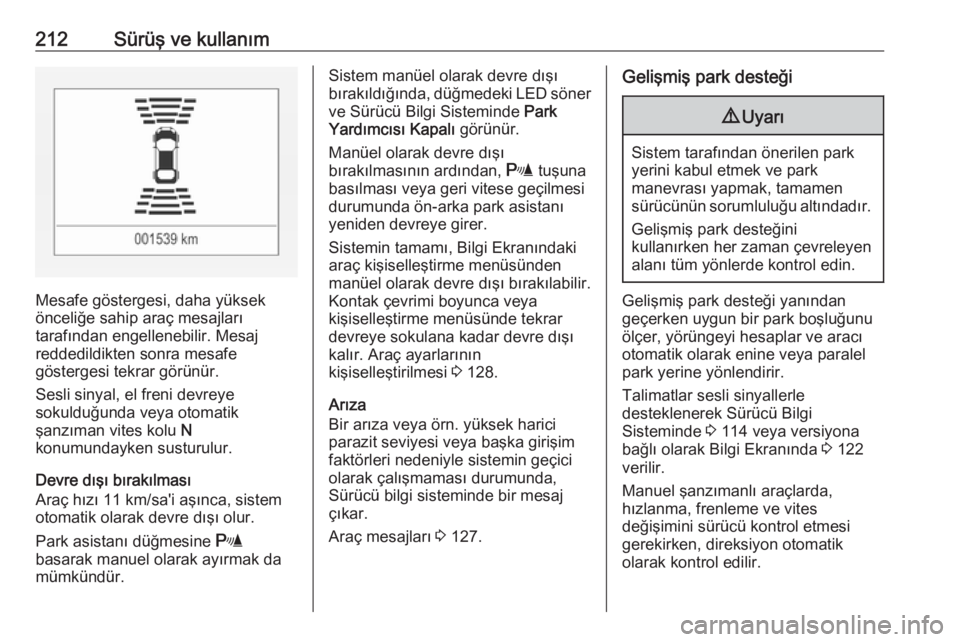

Mesafe göstergesi, daha yüksek
önceliğe sahip araç mesajları
tarafından engellenebilir. Mesaj
reddedildikten sonra mesafe
göstergesi tekrar görünür.
Sesli sinyal, el freni devreye
sokulduğunda veya otomatik
şanzıman vites kolu N
konumundayken susturulur.
Devre dışı bırakılması
Araç hızı 11 km/sa'i aşınca, sistem
otomatik olarak devre dışı olur.
Park asistanı düğmesine r
basarak manuel olarak ayırmak da
mümkündür.
Sistem manüel olarak devre dışı
bırakıldığında, düğmedeki LED söner ve Sürücü Bilgi Sisteminde Park
Yardımcısı Kapalı görünür.
Manüel olarak devre dışı
bırakılmasının ardından, r tuşuna
basılması veya geri vitese geçilmesi
durumunda ön-arka park asistanı
yeniden devreye girer.
Sistemin tamamı, Bilgi Ekranındaki
araç kişiselleştirme menüsünden
manüel olarak devre dışı bırakılabilir.
Kontak çevrimi boyunca veya
kişiselleştirme menüsünde tekrar
devreye sokulana kadar devre dışı
kalır. Araç ayarlarının
kişiselleştirilmesi 3 128.
Arıza
Bir arıza veya örn. yüksek harici
parazit seviyesi veya başka girişim
faktörleri nedeniyle sistemin geçici
olarak çalışmaması durumunda,
Sürücü bilgi sisteminde bir mesaj
çıkar.
Araç mesajları 3 127.Gelişmiş park desteği9 Uyarı
Sistem tarafından önerilen park
yerini kabul etmek ve park
manevrası yapmak, tamamen
sürücünün sorumluluğu altındadır.
Gelişmiş park desteğini
kullanırken her zaman çevreleyen
alanı tüm yönlerde kontrol edin.
Gelişmiş park desteği yanından
geçerken uygun bir park boşluğunu
ölçer, yörüngeyi hesaplar ve aracı
otomatik olarak enine veya paralel
park yerine yönlendirir.
Talimatlar sesli sinyallerle
desteklenerek Sürücü Bilgi
Sisteminde 3 114 veya versiyona
bağlı olarak Bilgi Ekranında 3 122
verilir.
Manuel şanzımanlı araçlarda,
hızlanma, frenleme ve vites
değişimini sürücü kontrol etmesi
gerekirken, direksiyon otomatik
olarak kontrol edilir.

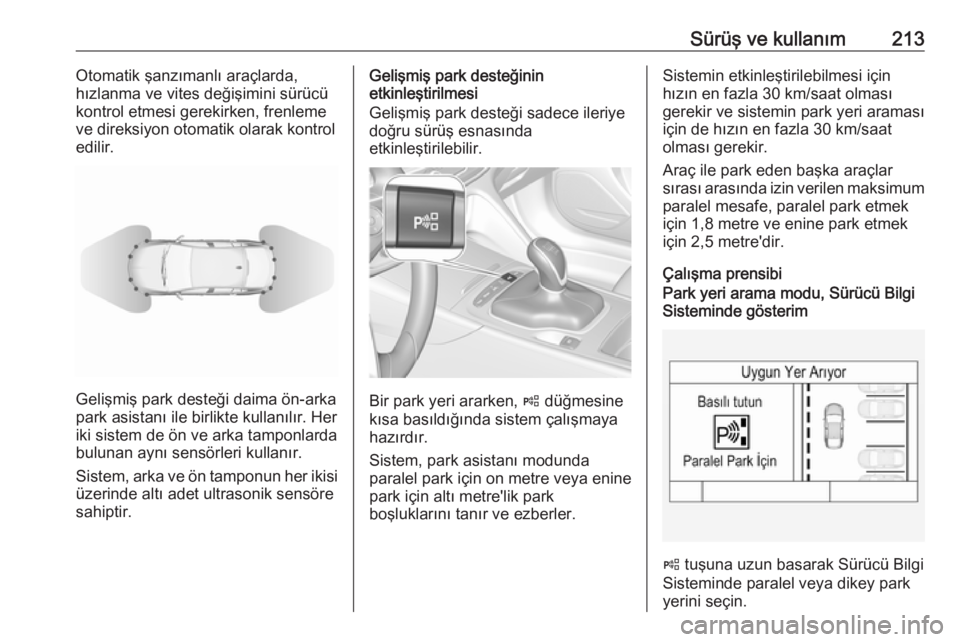

Sürüş ve kullanım213Otomatik şanzımanlı araçlarda,
hızlanma ve vites değişimini sürücü
kontrol etmesi gerekirken, frenleme
ve direksiyon otomatik olarak kontrol edilir.
Gelişmiş park desteği daima ön-arka
park asistanı ile birlikte kullanılır. Her
iki sistem de ön ve arka tamponlarda
bulunan aynı sensörleri kullanır.
Sistem, arka ve ön tamponun her ikisi
üzerinde altı adet ultrasonik sensöre
sahiptir.
Gelişmiş park desteğinin
etkinleştirilmesi
Gelişmiş park desteği sadece ileriye
doğru sürüş esnasında
etkinleştirilebilir.
Bir park yeri ararken, ( düğmesine
kısa basıldığında sistem çalışmaya
hazırdır.
Sistem, park asistanı modunda
paralel park için on metre veya enine
park için altı metre'lik park
boşluklarını tanır ve ezberler.
Sistemin etkinleştirilebilmesi için
hızın en fazla 30 km/saat olması
gerekir ve sistemin park yeri araması
için de hızın en fazla 30 km/saat
olması gerekir.
Araç ile park eden başka araçlar
sırası arasında izin verilen maksimum paralel mesafe, paralel park etmek
için 1,8 metre ve enine park etmek
için 2,5 metre'dir.
Çalışma prensibiPark yeri arama modu, Sürücü Bilgi
Sisteminde gösterim
( tuşuna uzun basarak Sürücü Bilgi
Sisteminde paralel veya dikey park
yerini seçin.

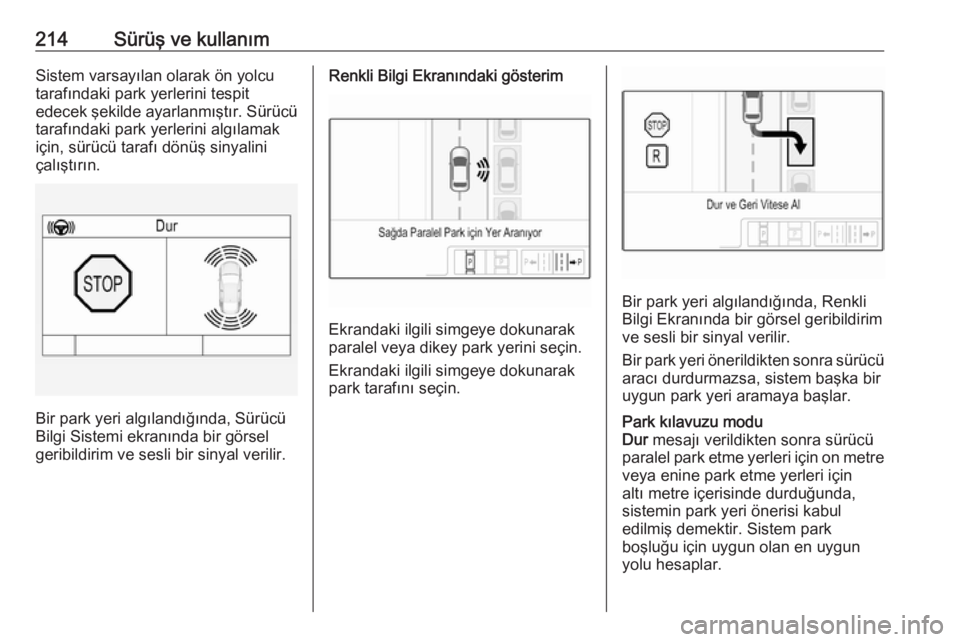

214Sürüş ve kullanımSistem varsayılan olarak ön yolcu
tarafındaki park yerlerini tespit
edecek şekilde ayarlanmıştır. Sürücü tarafındaki park yerlerini algılamak
için, sürücü tarafı dönüş sinyalini
çalıştırın.
Bir park yeri algılandığında, Sürücü
Bilgi Sistemi ekranında bir görsel
geribildirim ve sesli bir sinyal verilir.
Renkli Bilgi Ekranındaki gösterim
Ekrandaki ilgili simgeye dokunarak
paralel veya dikey park yerini seçin.
Ekrandaki ilgili simgeye dokunarak
park tarafını seçin.
Bir park yeri algılandığında, Renkli
Bilgi Ekranında bir görsel geribildirim
ve sesli bir sinyal verilir.
Bir park yeri önerildikten sonra sürücü
aracı durdurmazsa, sistem başka bir
uygun park yeri aramaya başlar.
Park kılavuzu modu
Dur mesajı verildikten sonra sürücü
paralel park etme yerleri için on metre
veya enine park etme yerleri için
altı metre içerisinde durduğunda,
sistemin park yeri önerisi kabul
edilmiş demektir. Sistem park
boşluğu için uygun olan en uygun
yolu hesaplar.

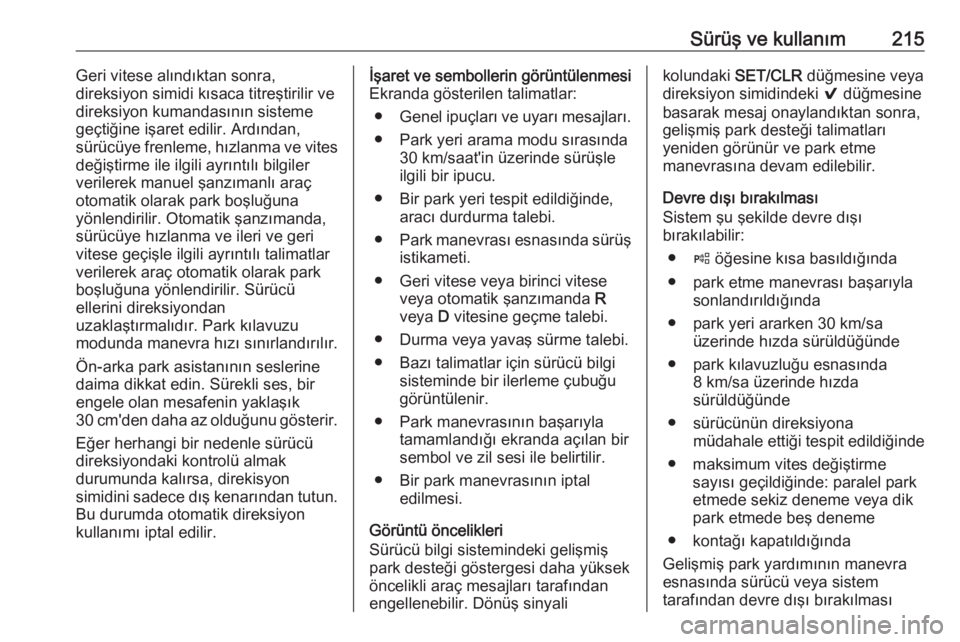

Sürüş ve kullanım215Geri vitese alındıktan sonra,
direksiyon simidi kısaca titreştirilir ve
direksiyon kumandasının sisteme
geçtiğine işaret edilir. Ardından,
sürücüye frenleme, hızlanma ve vites
değiştirme ile ilgili ayrıntılı bilgiler
verilerek manuel şanzımanlı araç
otomatik olarak park boşluğuna
yönlendirilir. Otomatik şanzımanda,
sürücüye hızlanma ve ileri ve geri vitese geçişle ilgili ayrıntılı talimatlar
verilerek araç otomatik olarak park
boşluğuna yönlendirilir. Sürücü
ellerini direksiyondan
uzaklaştırmalıdır. Park kılavuzu
modunda manevra hızı sınırlandırılır.
Ön-arka park asistanının seslerine
daima dikkat edin. Sürekli ses, bir
engele olan mesafenin yaklaşık
30 cm'den daha az olduğunu gösterir.
Eğer herhangi bir nedenle sürücü
direksiyondaki kontrolü almak
durumunda kalırsa, direkisyon
simidini sadece dış kenarından tutun. Bu durumda otomatik direksiyon
kullanımı iptal edilir.İşaret ve sembollerin görüntülenmesi
Ekranda gösterilen talimatlar:
● Genel ipuçları ve uyarı mesajları.
● Park yeri arama modu sırasında 30 km/saat'in üzerinde sürüşle
ilgili bir ipucu.
● Bir park yeri tespit edildiğinde, aracı durdurma talebi.
● Park manevrası esnasında sürüş
istikameti.
● Geri vitese veya birinci vitese veya otomatik şanzımanda R
veya D vitesine geçme talebi.
● Durma veya yavaş sürme talebi.
● Bazı talimatlar için sürücü bilgi sisteminde bir ilerleme çubuğu
görüntülenir.
● Park manevrasının başarıyla tamamlandığı ekranda açılan bir
sembol ve zil sesi ile belirtilir.
● Bir park manevrasının iptal edilmesi.
Görüntü öncelikleri
Sürücü bilgi sistemindeki gelişmiş
park desteği göstergesi daha yüksek
öncelikli araç mesajları tarafından engellenebilir. Dönüş sinyalikolundaki SET/CLR düğmesine veya
direksiyon simidindeki 9 düğmesine
basarak mesaj onaylandıktan sonra,
gelişmiş park desteği talimatları
yeniden görünür ve park etme
manevrasına devam edilebilir.
Devre dışı bırakılması
Sistem şu şekilde devre dışı
bırakılabilir:
● ( öğesine kısa basıldığında
● park etme manevrası başarıyla sonlandırıldığında
● park yeri ararken 30 km/sa üzerinde hızda sürüldüğünde
● park kılavuzluğu esnasında 8 km/sa üzerinde hızda
sürüldüğünde
● sürücünün direksiyona müdahale ettiği tespit edildiğinde
● maksimum vites değiştirme sayısı geçildiğinde: paralel park
etmede sekiz deneme veya dik
park etmede beş deneme
● kontağı kapatıldığında

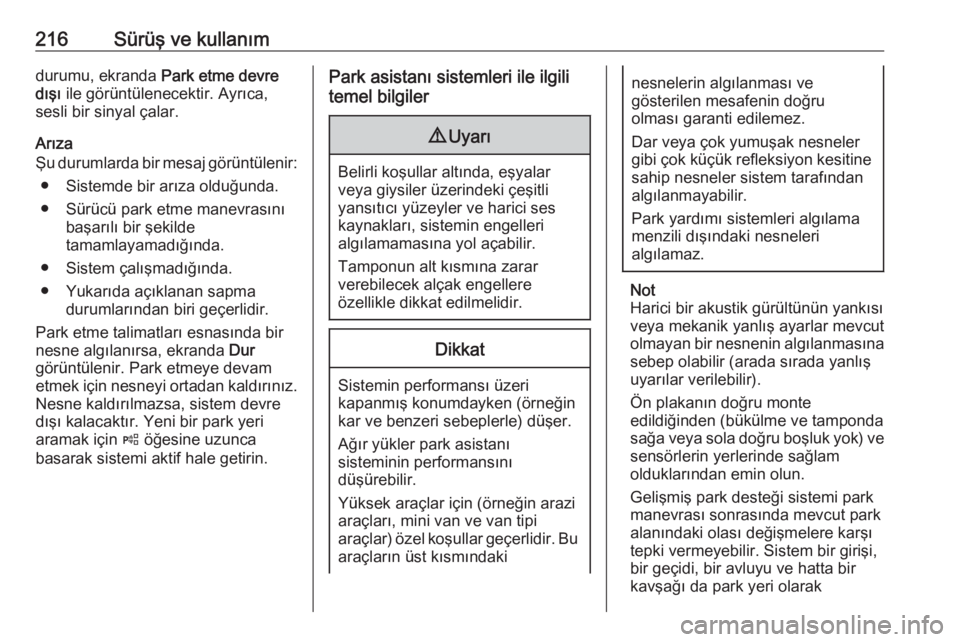

Gelişmiş park yardımının manevra
esnasında sürücü veya sistem
tarafından devre dışı bırakılması

216Sürüş ve kullanımdurumu, ekranda Park etme devre
dışı ile görüntülenecektir. Ayrıca,
sesli bir sinyal çalar.
Arıza
Şu durumlarda bir mesaj görüntülenir:
● Sistemde bir arıza olduğunda.
● Sürücü park etme manevrasını başarılı bir şekilde
tamamlayamadığında.
● Sistem çalışmadığında.
● Yukarıda açıklanan sapma durumlarından biri geçerlidir.
Park etme talimatları esnasında bir nesne algılanırsa, ekranda Dur
görüntülenir. Park etmeye devam etmek için nesneyi ortadan kaldırınız.
Nesne kaldırılmazsa, sistem devre
dışı kalacaktır. Yeni bir park yeri
aramak için ( öğesine uzunca
basarak sistemi aktif hale getirin.Park asistanı sistemleri ile ilgili
temel bilgiler9 Uyarı
Belirli koşullar altında, eşyalar
veya giysiler üzerindeki çeşitli
yansıtıcı yüzeyler ve harici ses
kaynakları, sistemin engelleri
algılamamasına yol açabilir.
Tamponun alt kısmına zarar
verebilecek alçak engellere
özellikle dikkat edilmelidir.
Dikkat
Sistemin performansı üzeri
kapanmış konumdayken (örneğin
kar ve benzeri sebeplerle) düşer.
Ağır yükler park asistanı
sisteminin performansını
düşürebilir.
Yüksek araçlar için (örneğin arazi
araçları, mini van ve van tipi
araçlar) özel koşullar geçerlidir. Bu araçların üst kısmındaki
nesnelerin algılanması ve
gösterilen mesafenin doğru
olması garanti edilemez.
Dar veya çok yumuşak nesneler
gibi çok küçük refleksiyon kesitine
sahip nesneler sistem tarafından
algılanmayabilir.
Park yardımı sistemleri algılama
menzili dışındaki nesneleri
algılamaz.
Not
Harici bir akustik gürültünün yankısı
veya mekanik yanlış ayarlar mevcut
olmayan bir nesnenin algılanmasına sebep olabilir (arada sırada yanlış
uyarılar verilebilir).
Ön plakanın doğru monte
edildiğinden (bükülme ve tamponda sağa veya sola doğru boşluk yok) ve sensörlerin yerlerinde sağlam
olduklarından emin olun.
Gelişmiş park desteği sistemi park
manevrası sonrasında mevcut park
alanındaki olası değişmelere karşı
tepki vermeyebilir. Sistem bir girişi,
bir geçidi, bir avluyu ve hatta bir
kavşağı da park yeri olarak

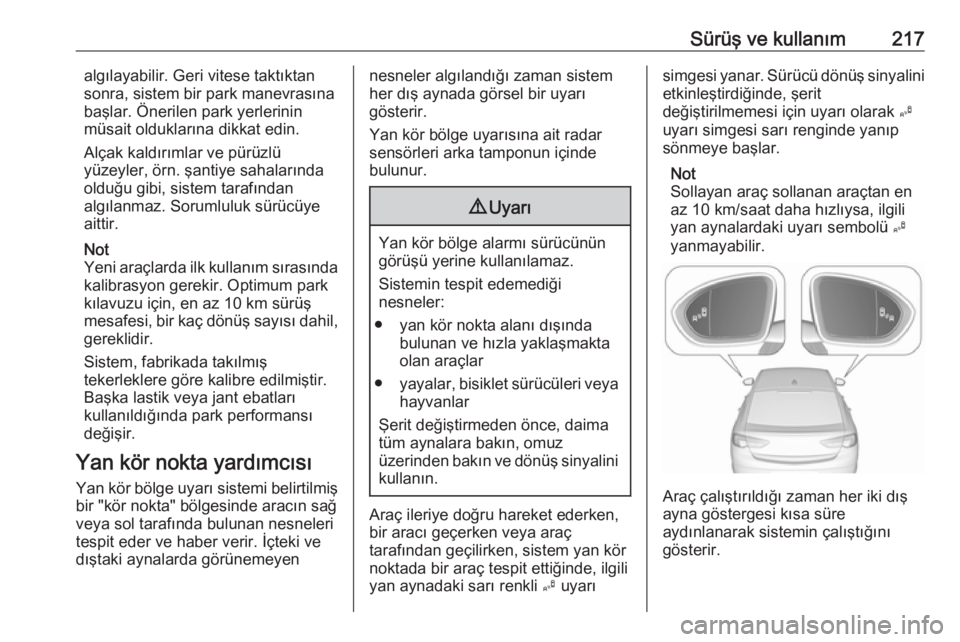

Sürüş ve kullanım217algılayabilir. Geri vitese taktıktan
sonra, sistem bir park manevrasına başlar. Önerilen park yerlerinin
müsait olduklarına dikkat edin.
Alçak kaldırımlar ve pürüzlü
yüzeyler, örn. şantiye sahalarında
olduğu gibi, sistem tarafından
algılanmaz. Sorumluluk sürücüye
aittir.
Not
Yeni araçlarda ilk kullanım sırasında
kalibrasyon gerekir. Optimum park
kılavuzu için, en az 10 km sürüş
mesafesi, bir kaç dönüş sayısı dahil,
gereklidir.
Sistem, fabrikada takılmış
tekerleklere göre kalibre edilmiştir.
Başka lastik veya jant ebatları
kullanıldığında park performansı
değişir.
Yan kör nokta yardımcısı
Yan kör bölge uyarı sistemi belirtilmiş bir "kör nokta" bölgesinde aracın sağ
veya sol tarafında bulunan nesneleri tespit eder ve haber verir. İçteki ve
dıştaki aynalarda görünemeyennesneler algılandığı zaman sistem
her dış aynada görsel bir uyarı
gösterir.
Yan kör bölge uyarısına ait radar
sensörleri arka tamponun içinde
bulunur.9 Uyarı
Yan kör bölge alarmı sürücünün
görüşü yerine kullanılamaz.
Sistemin tespit edemediği
nesneler:
● yan kör nokta alanı dışında bulunan ve hızla yaklaşmakta
olan araçlar
● yayalar, bisiklet sürücüleri veya
hayvanlar
Şerit değiştirmeden önce, daima
tüm aynalara bakın, omuz
üzerinden bakın ve dönüş sinyalini
kullanın.
Araç ileriye doğru hareket ederken,
bir aracı geçerken veya araç
tarafından geçilirken, sistem yan kör
noktada bir araç tespit ettiğinde, ilgili
yan aynadaki sarı renkli B uyarı
simgesi yanar. Sürücü dönüş sinyalini
etkinleştirdiğinde, şerit
değiştirilmemesi için uyarı olarak B
uyarı simgesi sarı renginde yanıp
sönmeye başlar.
Not
Sollayan araç sollanan araçtan en
az 10 km/saat daha hızlıysa, ilgili
yan aynalardaki uyarı sembolü B
yanmayabilir.
Araç çalıştırıldığı zaman her iki dış
ayna göstergesi kısa süre
aydınlanarak sistemin çalıştığını
gösterir.

218Sürüş ve kullanım
Araç şerit değiştirme uyarısı 3 218 ile
donatılmışsa, aynalarda F
sembolü görüntülenir.
Devre dışı bırakılması
Yan kör bölge uyarısının
etkinleştirilmesi ya da devre dışı
bırakılması Bilgi Ekranındaki araç
kişiselleştirme menüsünden
ayarlanabilir.
Araç ayarlarının kişiselleştirilmesi
3 128.
Bilgi Ekranı 3 122.
Sistemin devre dışı kalması Sürücü
bilgi sisteminde bir mesaj ile belirtilir.
Algılama bölgeleri
Algılama bölgeleri arka tamponda
başlar ve yakl. üç metre geriye ve
yanlara doğru uzanır. Bu bölgenin
yerden yüksekliği yakl. yarım metre
ile iki metre arasındadır.
Araç römork çekiyorsa veya bir
bisiklet taşıyıcı takılıysa sistem devre
dışı bırakılır.
Yan kör bölge uyarısı koruma rayları,
direkler, kaldırımlar, duvarlar ve
kirişler gibi sabit nesneleri gözardı
edecek şekilde tasarlanmıştır. Park
eden araçlar veya karşı yönden gelen
araçlar tespit edilmez.
Sistemdeki kısıtlamalarNormal koşullar altında bazen yanlış
alarmlar verilebilir ve bu durum yaş
koşullar altında daha da fazlalaşabilir.
Sistem şu durumlarda düzgün şekilde çalışmayabilir:
● Buz, kar, çamur, çıkartmalar, mıknatıslar, metal plakalar veya
herhangi başka bir şeyin
sensörlerin önünü kapatması.
● Şiddetli yağmurda sürüş.● Aracın kaza yapması veya algılama sensörün etrafındakialanın hasar görmesi veya
düzgün şekilde onarılmaması.
● Çok aşırı sıcaklık değişimlerinde.
● Aracın römork çekmesi
Sistemde bir arıza olduğunda veya
sensörler geçici koşullardan ötürü
çalışmadığında, aynalardaki
semboller kalıcı olarak yanar ve
Sürücü Bilgi Sisteminde bir mesaj
görüntülenir. Bir servise başvurun.
Şerit değiştirme uyarısı Yan kör bölge desteğine ek olarak
3 217, şerit değiştirme uyarısı
aracınızın yanındaki paralel şerit
üzerinde arkadan yaklaşan araçları
fark eder.
Araçta şerit değiştirme uyarısı varsa,
yan kör bölge uyarısı her zaman
mevcuttur.
Arkadan hızla yaklaşan araçları
algıladığında, sistem her bir yan
aynada görsel olarak uyarır.
Radar mesafe sensörleri arka
tamponda yer almaktadır.
