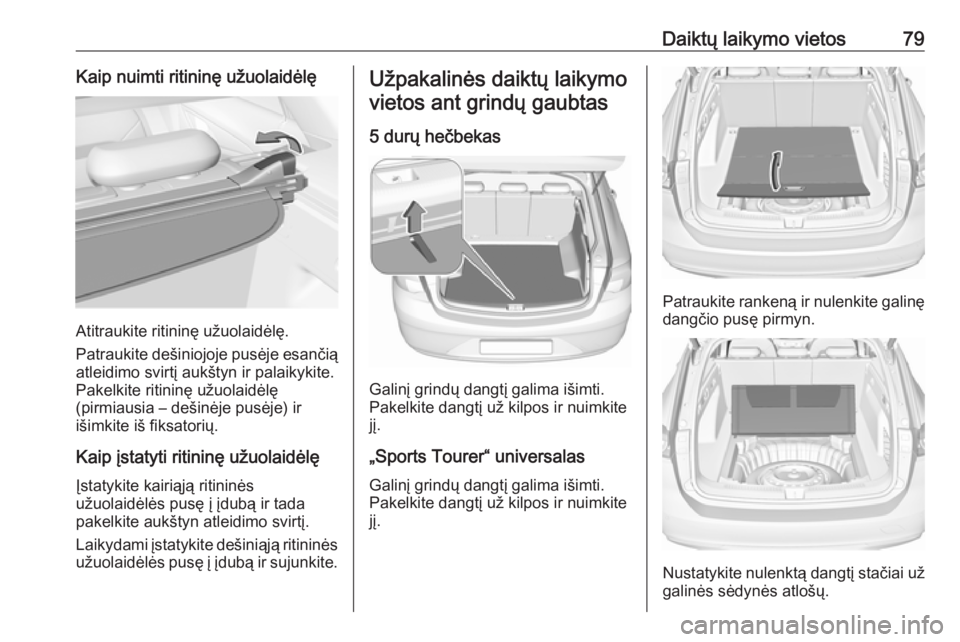

Daiktų laikymo vietos79Kaip nuimti ritininę užuolaidėlę
Atitraukite ritininę užuolaidėlę.
Patraukite dešiniojoje pusėje esančią
atleidimo svirtį aukštyn ir palaikykite.
Pakelkite ritininę užuolaidėlę
(pirmiausia – dešinėje pusėje) ir
išimkite iš fiksatorių.
Kaip įstatyti ritininę užuolaidėlę Įstatykite kairiąją ritininės
užuolaidėlės pusę į įdubą ir tada
pakelkite aukštyn atleidimo svirtį.
Laikydami įstatykite dešiniąją ritininės užuolaidėlės pusę į įdubą ir sujunkite.
Užpakalinės daiktų laikymo
vietos ant grindų gaubtas
5 durų hečbekas
Galinį grindų dangtį galima išimti.
Pakelkite dangtį už kilpos ir nuimkite
jį.
„Sports Tourer“ universalas
Galinį grindų dangtį galima išimti.
Pakelkite dangtį už kilpos ir nuimkite
jį.
Patraukite rankeną ir nulenkite galinę
dangčio pusę pirmyn.
Nustatykite nulenktą dangtį stačiai užgalinės sėdynės atlošų.

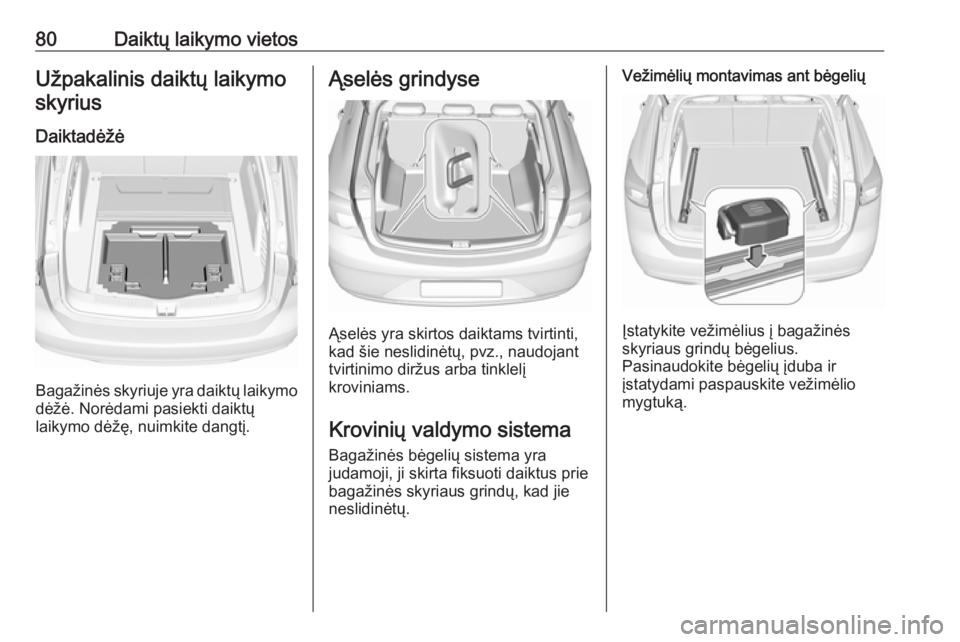

80Daiktų laikymo vietosUžpakalinis daiktų laikymoskyrius
Daiktadėžė
Bagažinės skyriuje yra daiktų laikymo
dėžė. Norėdami pasiekti daiktų
laikymo dėžę, nuimkite dangtį.
Ąselės grindyse
Ąselės yra skirtos daiktams tvirtinti,
kad šie neslidinėtų, pvz., naudojant tvirtinimo diržus arba tinklelį
kroviniams.
Krovinių valdymo sistema
Bagažinės bėgelių sistema yra
judamoji, ji skirta fiksuoti daiktus prie
bagažinės skyriaus grindų, kad jie
neslidinėtų.
Vežimėlių montavimas ant bėgelių
Įstatykite vežimėlius į bagažinės
skyriaus grindų bėgelius.
Pasinaudokite bėgelių įduba ir
įstatydami paspauskite vežimėlio
mygtuką.

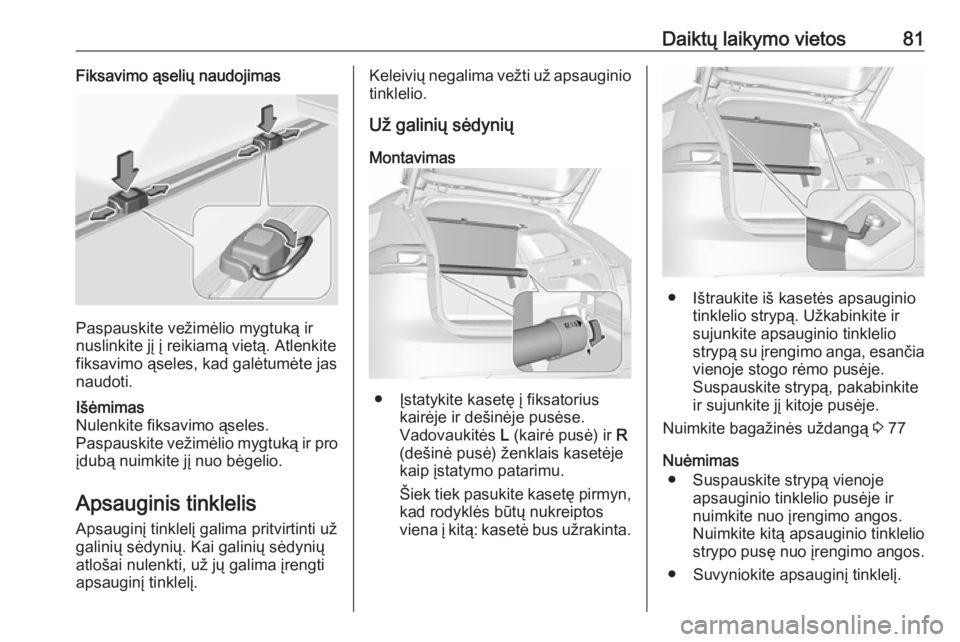

Daiktų laikymo vietos81Fiksavimo ąselių naudojimas
Paspauskite vežimėlio mygtuką ir
nuslinkite jį į reikiamą vietą. Atlenkite
fiksavimo ąseles, kad galėtumėte jas
naudoti.
Išėmimas
Nulenkite fiksavimo ąseles.
Paspauskite vežimėlio mygtuką ir pro įdubą nuimkite jį nuo bėgelio.
Apsauginis tinklelis
Apsauginį tinklelį galima pritvirtinti už
galinių sėdynių. Kai galinių sėdynių
atlošai nulenkti, už jų galima įrengti
apsauginį tinklelį.
Keleivių negalima vežti už apsauginio
tinklelio.
Už galinių sėdynių
Montavimas
● Įstatykite kasetę į fiksatorius kairėje ir dešinėje pusėse.
Vadovaukitės L (kairė pusė) ir R
(dešinė pusė) ženklais kasetėje
kaip įstatymo patarimu.
Šiek tiek pasukite kasetę pirmyn, kad rodyklės būtų nukreiptos
viena į kitą: kasetė bus užrakinta.
● Ištraukite iš kasetės apsauginio tinklelio strypą. Užkabinkite ir
sujunkite apsauginio tinklelio
strypą su įrengimo anga, esančia vienoje stogo rėmo pusėje.
Suspauskite strypą, pakabinkite
ir sujunkite jį kitoje pusėje.
Nuimkite bagažinės uždangą 3 77
Nuėmimas ● Suspauskite strypą vienoje apsauginio tinklelio pusėje ir
nuimkite nuo įrengimo angos. Nuimkite kitą apsauginio tinklelio
strypo pusę nuo įrengimo angos.
● Suvyniokite apsauginį tinklelį.

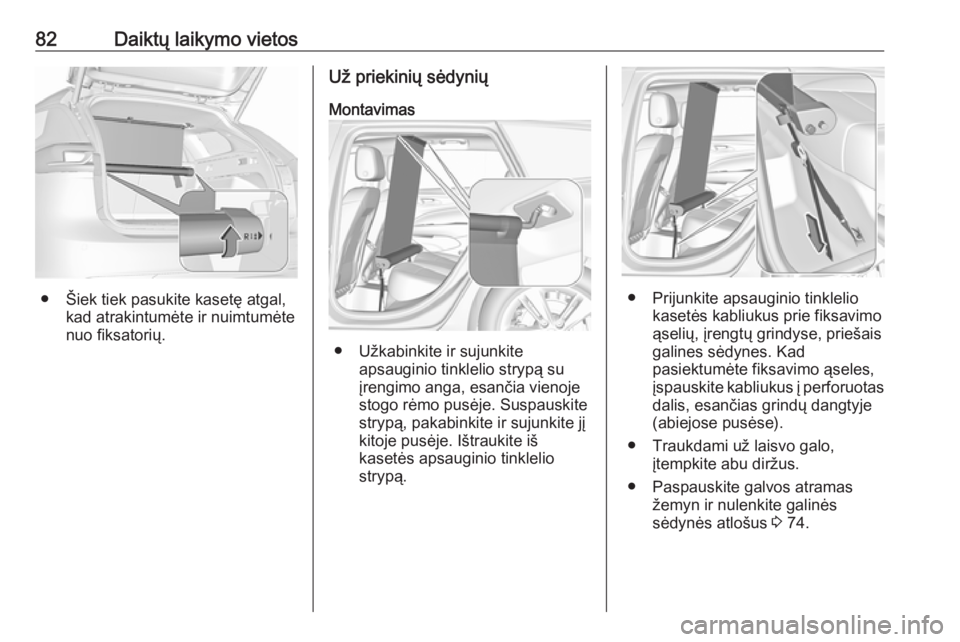

82Daiktų laikymo vietos
● Šiek tiek pasukite kasetę atgal,kad atrakintumėte ir nuimtumėte
nuo fiksatorių.
Už priekinių sėdynių
Montavimas
● Užkabinkite ir sujunkite apsauginio tinklelio strypą su
įrengimo anga, esančia vienoje
stogo rėmo pusėje. Suspauskite
strypą, pakabinkite ir sujunkite jį kitoje pusėje. Ištraukite iš
kasetės apsauginio tinklelio
strypą.
● Prijunkite apsauginio tinklelio kasetės kabliukus prie fiksavimo
ąselių, įrengtų grindyse, priešais
galines sėdynes. Kad
pasiektumėte fiksavimo ąseles,
įspauskite kabliukus į perforuotas dalis, esančias grindų dangtyje
(abiejose pusėse).
● Traukdami už laisvo galo, įtempkite abu diržus.
● Paspauskite galvos atramas žemyn ir nulenkite galinės
sėdynės atlošus 3 74.

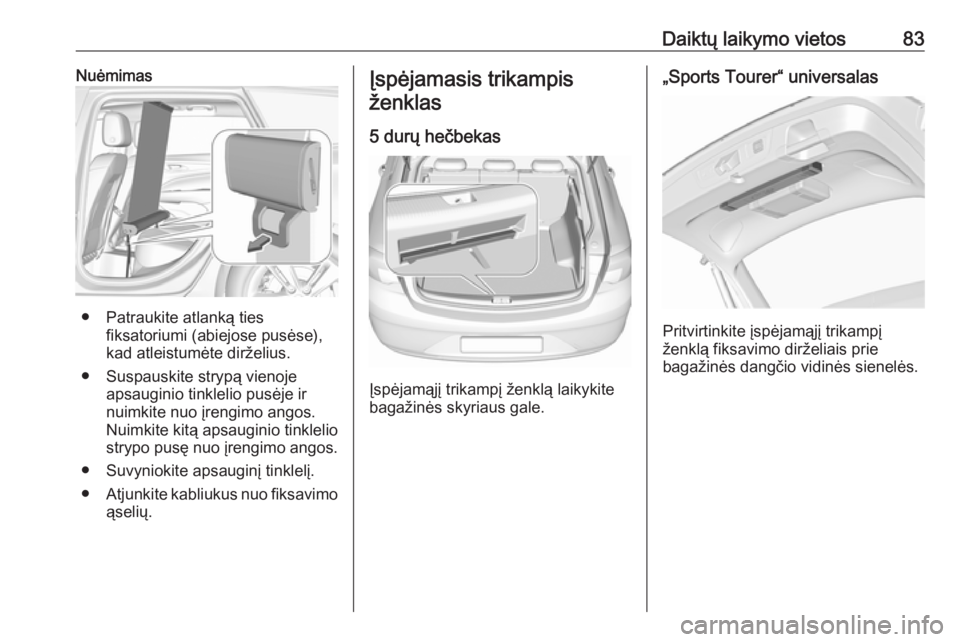

Daiktų laikymo vietos83Nuėmimas
● Patraukite atlanką tiesfiksatoriumi (abiejose pusėse),
kad atleistumėte dirželius.
● Suspauskite strypą vienoje apsauginio tinklelio pusėje ir
nuimkite nuo įrengimo angos.
Nuimkite kitą apsauginio tinklelio
strypo pusę nuo įrengimo angos.
● Suvyniokite apsauginį tinklelį.
● Atjunkite kabliukus nuo fiksavimo
ąselių.
Įspėjamasis trikampis
ženklas
5 durų hečbekas
Įspėjamąjį trikampį ženklą laikykite
bagažinės skyriaus gale.
„Sports Tourer“ universalas
Pritvirtinkite įspėjamąjį trikampį
ženklą fiksavimo dirželiais prie
bagažinės dangčio vidinės sienelės.

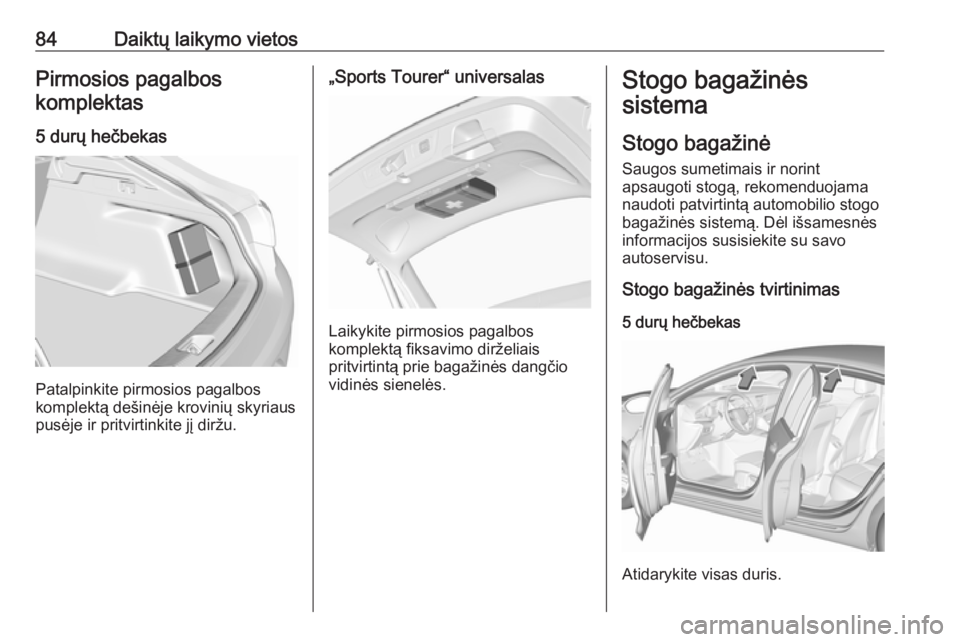

84Daiktų laikymo vietosPirmosios pagalboskomplektas
5 durų hečbekas
Patalpinkite pirmosios pagalbos
komplektą dešinėje krovinių skyriaus
pusėje ir pritvirtinkite jį diržu.
„Sports Tourer“ universalas
Laikykite pirmosios pagalbos
komplektą fiksavimo dirželiais
pritvirtintą prie bagažinės dangčio
vidinės sienelės.
Stogo bagažinės
sistema
Stogo bagažinė
Saugos sumetimais ir norint
apsaugoti stogą, rekomenduojama
naudoti patvirtintą automobilio stogo
bagažinės sistemą. Dėl išsamesnės
informacijos susisiekite su savo
autoservisu.
Stogo bagažinės tvirtinimas
5 durų hečbekas
Atidarykite visas duris.

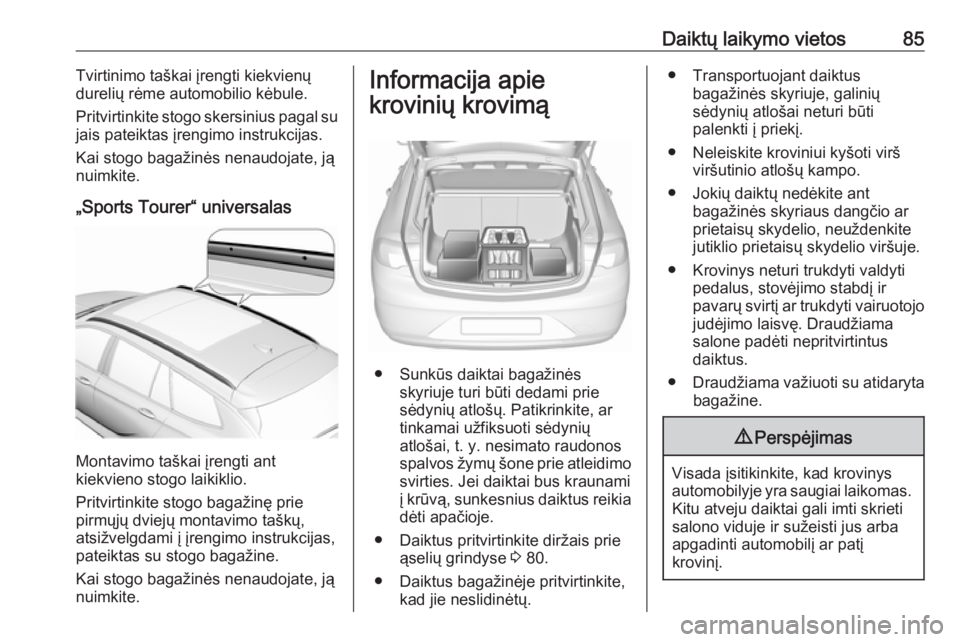

Daiktų laikymo vietos85Tvirtinimo taškai įrengti kiekvienų
durelių rėme automobilio kėbule.
Pritvirtinkite stogo skersinius pagal su
jais pateiktas įrengimo instrukcijas.
Kai stogo bagažinės nenaudojate, ją
nuimkite.
„Sports Tourer“ universalas
Montavimo taškai įrengti ant
kiekvieno stogo laikiklio.
Pritvirtinkite stogo bagažinę prie
pirmųjų dviejų montavimo taškų,
atsižvelgdami į įrengimo instrukcijas,
pateiktas su stogo bagažine.
Kai stogo bagažinės nenaudojate, ją nuimkite.
Informacija apie
krovinių krovimą
● Sunkūs daiktai bagažinės skyriuje turi būti dedami prie
sėdynių atlošų. Patikrinkite, ar
tinkamai užfiksuoti sėdynių
atlošai, t. y. nesimato raudonos
spalvos žymų šone prie atleidimo svirties. Jei daiktai bus kraunami
į krūvą, sunkesnius daiktus reikia
dėti apačioje.
● Daiktus pritvirtinkite diržais prie ąselių grindyse 3 80.
● Daiktus bagažinėje pritvirtinkite, kad jie neslidinėtų.
● Transportuojant daiktusbagažinės skyriuje, galinių
sėdynių atlošai neturi būti
palenkti į priekį.
● Neleiskite kroviniui kyšoti virš viršutinio atlošų kampo.
● Jokių daiktų nedėkite ant bagažinės skyriaus dangčio ar
prietaisų skydelio, neuždenkite
jutiklio prietaisų skydelio viršuje.
● Krovinys neturi trukdyti valdyti pedalus, stovėjimo stabdį ir
pavarų svirtį ar trukdyti vairuotojo
judėjimo laisvę. Draudžiama salone padėti nepritvirtintus
daiktus.
● Draudžiama važiuoti su atidaryta
bagažine.9 Perspėjimas
Visada įsitikinkite, kad krovinys
automobilyje yra saugiai laikomas. Kitu atveju daiktai gali imti skrieti
salono viduje ir sužeisti jus arba
apgadinti automobilį ar patį
krovinį.

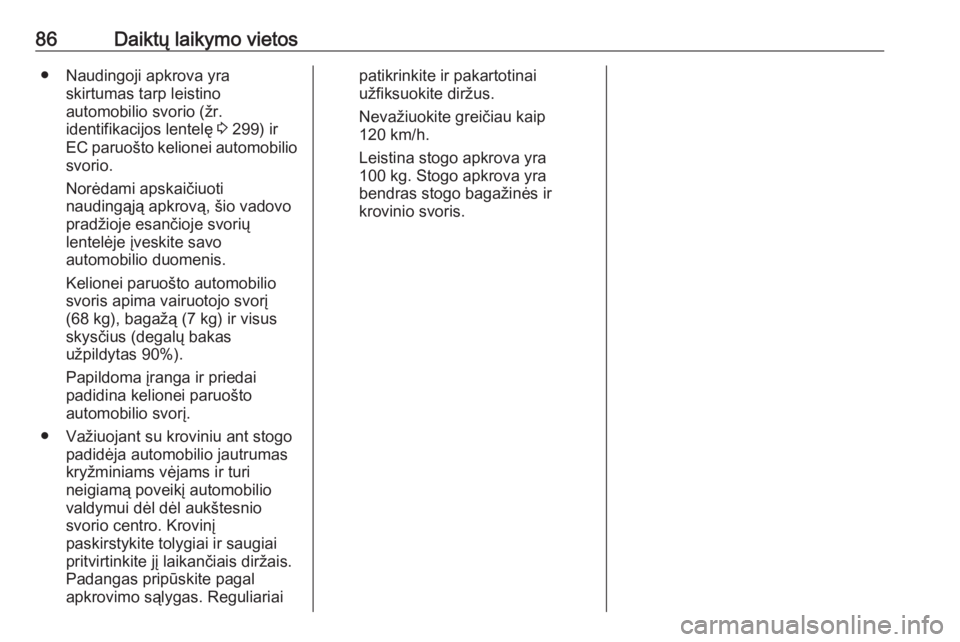

86Daiktų laikymo vietos● Naudingoji apkrova yraskirtumas tarp leistino
automobilio svorio (žr.
identifikacijos lentelę 3 299) ir
EC paruošto kelionei automobilio
svorio.
Norėdami apskaičiuoti
naudingąją apkrovą, šio vadovo
pradžioje esančioje svorių
lentelėje įveskite savo
automobilio duomenis.
Kelionei paruošto automobilio svoris apima vairuotojo svorį
(68 kg), bagažą (7 kg) ir visus
skysčius (degalų bakas
užpildytas 90%).
Papildoma įranga ir priedai
padidina kelionei paruošto
automobilio svorį.
● Važiuojant su kroviniu ant stogo padidėja automobilio jautrumas
kryžminiams vėjams ir turi
neigiamą poveikį automobilio
valdymui dėl dėl aukštesnio
svorio centro. Krovinį
paskirstykite tolygiai ir saugiai
pritvirtinkite jį laikančiais diržais.
Padangas pripūskite pagal
apkrovimo sąlygas. Reguliariaipatikrinkite ir pakartotinai
užfiksuokite diržus.
Nevažiuokite greičiau kaip
120 km/h.
Leistina stogo apkrova yra
100 kg. Stogo apkrova yra
bendras stogo bagažinės ir
krovinio svoris.

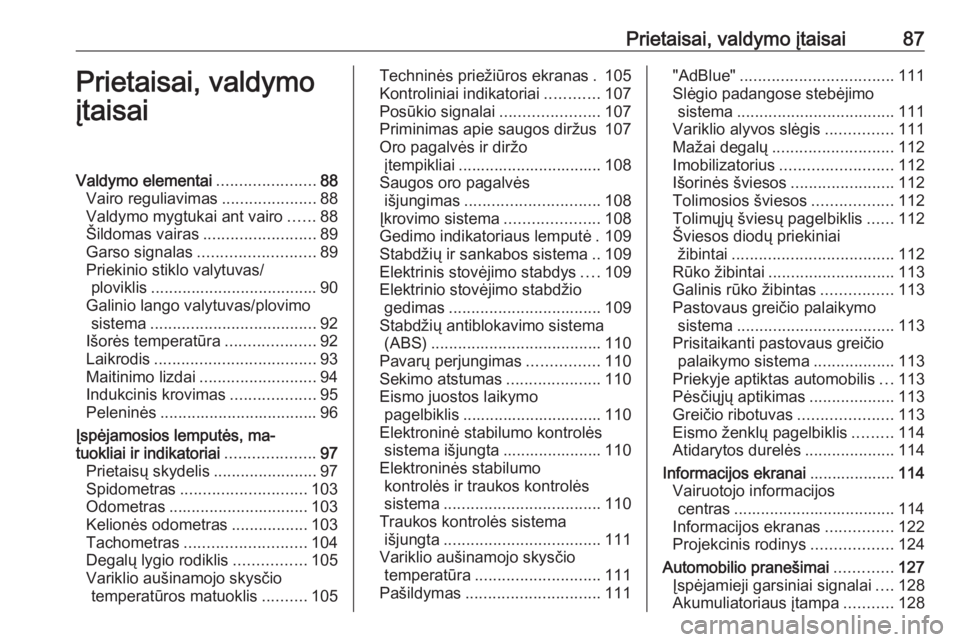

Prietaisai, valdymo įtaisai87Prietaisai, valdymo
įtaisaiValdymo elementai ......................88
Vairo reguliavimas .....................88
Valdymo mygtukai ant vairo ......88
Šildomas vairas ......................... 89
Garso signalas .......................... 89
Priekinio stiklo valytuvas/ ploviklis ..................................... 90
Galinio lango valytuvas/plovimo sistema ..................................... 92
Išorės temperatūra ....................92
Laikrodis .................................... 93
Maitinimo lizdai .......................... 94
Indukcinis krovimas ...................95
Peleninės ................................... 96
Įspėjamosios lemputės, ma‐
tuokliai ir indikatoriai ....................97
Prietaisų skydelis .......................97
Spidometras ............................ 103
Odometras ............................... 103
Kelionės odometras .................103
Tachometras ........................... 104
Degalų lygio rodiklis ................105
Variklio aušinamojo skysčio temperatūros matuoklis ..........105Techninės priežiūros ekranas . 105
Kontroliniai indikatoriai ............107
Posūkio signalai ......................107
Priminimas apie saugos diržus 107
Oro pagalvės ir diržo įtempikliai ................................ 108
Saugos oro pagalvės išjungimas .............................. 108
Įkrovimo sistema .....................108
Gedimo indikatoriaus lemputė . 109
Stabdžių ir sankabos sistema ..109
Elektrinis stovėjimo stabdys ....109
Elektrinio stovėjimo stabdžio gedimas .................................. 109
Stabdžių antiblokavimo sistema (ABS) ...................................... 110
Pavarų perjungimas ................110
Sekimo atstumas .....................110
Eismo juostos laikymo pagelbiklis ............................... 110
Elektroninė stabilumo kontrolės sistema išjungta ...................... 110
Elektroninės stabilumo kontrolės ir traukos kontrolės
sistema ................................... 110
Traukos kontrolės sistema išjungta ................................... 111
Variklio aušinamojo skysčio temperatūra ............................ 111
Pašildymas .............................. 111"AdBlue".................................. 111
Slėgio padangose stebėjimo sistema ................................... 111
Variklio alyvos slėgis ...............111
Mažai degalų ........................... 112
Imobilizatorius ......................... 112
Išorinės šviesos .......................112
Tolimosios šviesos ..................112
Tolimųjų šviesų pagelbiklis ......112
Šviesos diodų priekiniai žibintai .................................... 112
Rūko žibintai ............................ 113
Galinis rūko žibintas ................113
Pastovaus greičio palaikymo sistema ................................... 113
Prisitaikanti pastovaus greičio palaikymo sistema ..................113
Priekyje aptiktas automobilis ...113
Pėsčiųjų aptikimas ...................113
Greičio ribotuvas .....................113
Eismo ženklų pagelbiklis .........114
Atidarytos durelės ....................114
Informacijos ekranai ...................114
Vairuotojo informacijos centras .................................... 114
Informacijos ekranas ...............122
Projekcinis rodinys ..................124
Automobilio pranešimai .............127
Įspėjamieji garsiniai signalai ....128
Akumuliatoriaus įtampa ...........128

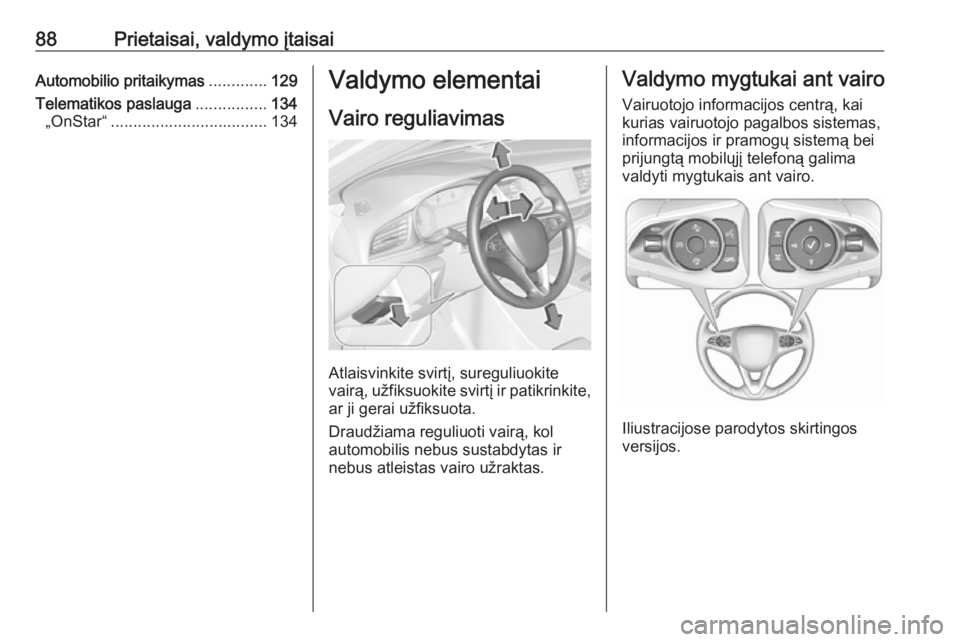

88Prietaisai, valdymo įtaisaiAutomobilio pritaikymas.............129
Telematikos paslauga ................134
„OnStar“ ................................... 134Valdymo elementai
Vairo reguliavimas
Atlaisvinkite svirtį, sureguliuokite
vairą, užfiksuokite svirtį ir patikrinkite,
ar ji gerai užfiksuota.
Draudžiama reguliuoti vairą, kol
automobilis nebus sustabdytas ir
nebus atleistas vairo užraktas.
Valdymo mygtukai ant vairo
Vairuotojo informacijos centrą, kai
kurias vairuotojo pagalbos sistemas,
informacijos ir pramogų sistemą bei
prijungtą mobilųjį telefoną galima
valdyti mygtukais ant vairo.
Iliustracijose parodytos skirtingos
versijos.
