OPEL INSIGNIA BREAK 2017.75 Uporabniški priročnik

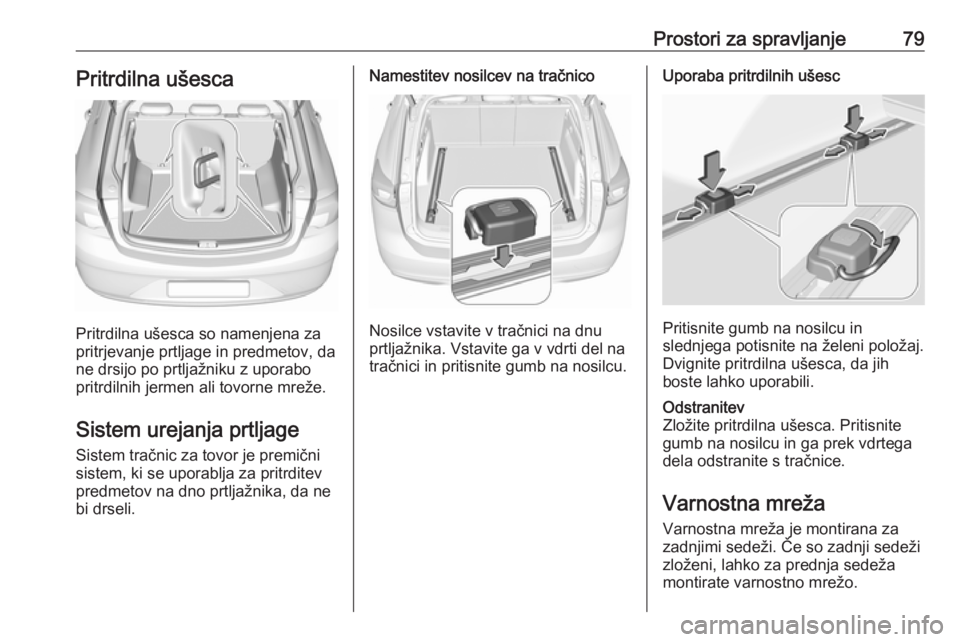

Prostori za spravljanje79Pritrdilna ušesca
Pritrdilna ušesca so namenjena za
pritrjevanje prtljage in predmetov, da
ne drsijo po prtljažniku z uporabo pritrdilnih jermen ali tovorne mreže.
Sistem urejanja prtljage
Sistem tračnic za tovor je premični
sistem, ki se uporablja za pritrditev predmetov na dno prtljažnika, da ne
bi drseli.
Namestitev nosilcev na tračnico
Nosilce vstavite v tračnici na dnu
prtljažnika. Vstavite ga v vdrti del na
tračnici in pritisnite gumb na nosilcu.
Uporaba pritrdilnih ušesc
Pritisnite gumb na nosilcu in
slednjega potisnite na želeni položaj.
Dvignite pritrdilna ušesca, da jih
boste lahko uporabili.
Odstranitev
Zložite pritrdilna ušesca. Pritisnite
gumb na nosilcu in ga prek vdrtega
dela odstranite s tračnice.
Varnostna mreža
Varnostna mreža je montirana za
zadnjimi sedeži. Če so zadnji sedeži
zloženi, lahko za prednja sedeža
montirate varnostno mrežo.

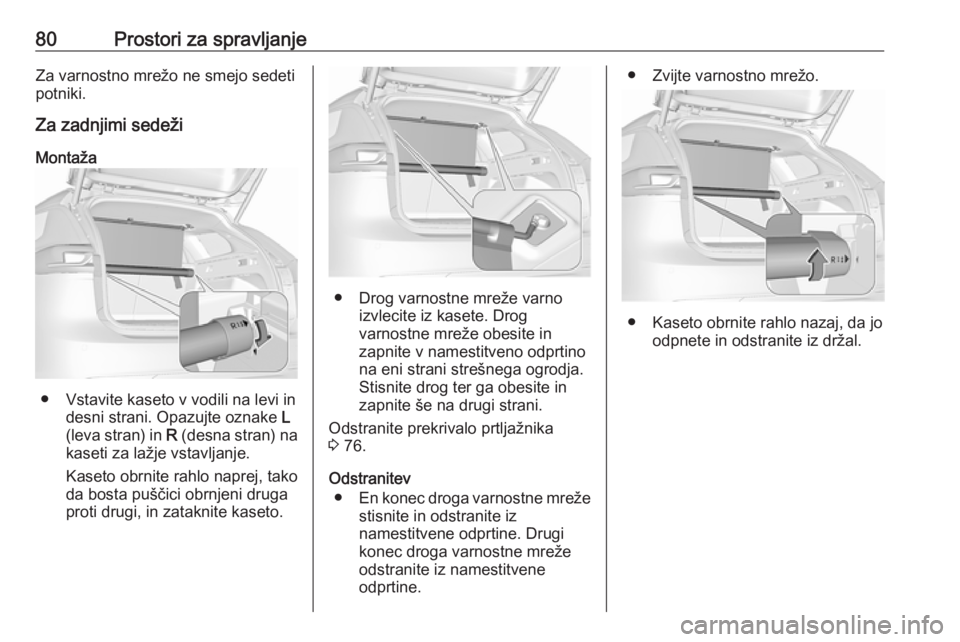

80Prostori za spravljanjeZa varnostno mrežo ne smejo sedeti
potniki.
Za zadnjimi sedeži
Montaža
● Vstavite kaseto v vodili na levi in desni strani. Opazujte oznake L
(leva stran) in R (desna stran) na
kaseti za lažje vstavljanje.
Kaseto obrnite rahlo naprej, tako
da bosta puščici obrnjeni druga
proti drugi, in zataknite kaseto.
● Drog varnostne mreže varno izvlecite iz kasete. Drog
varnostne mreže obesite in
zapnite v namestitveno odprtino
na eni strani strešnega ogrodja.
Stisnite drog ter ga obesite in
zapnite še na drugi strani.
Odstranite prekrivalo prtljažnika
3 76.
Odstranitev ● En konec droga varnostne mreže
stisnite in odstranite iz
namestitvene odprtine. Drugi
konec droga varnostne mreže
odstranite iz namestitvene
odprtine.
● Zvijte varnostno mrežo.
● Kaseto obrnite rahlo nazaj, da jo odpnete in odstranite iz držal.

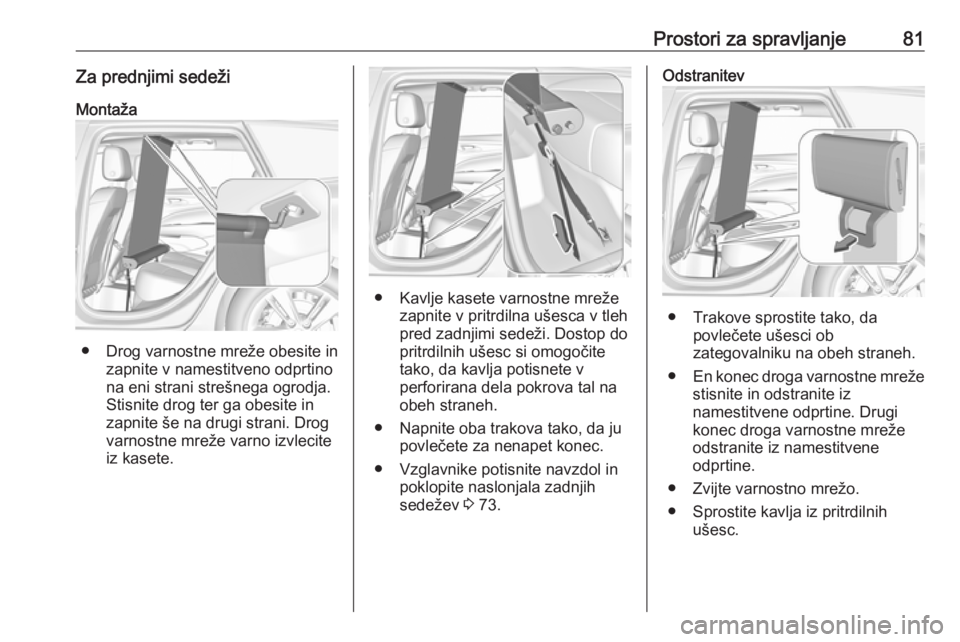

Prostori za spravljanje81Za prednjimi sedežiMontaža
● Drog varnostne mreže obesite in zapnite v namestitveno odprtino
na eni strani strešnega ogrodja.
Stisnite drog ter ga obesite in
zapnite še na drugi strani. Drog
varnostne mreže varno izvlecite iz kasete.
● Kavlje kasete varnostne mreže zapnite v pritrdilna ušesca v tleh
pred zadnjimi sedeži. Dostop do
pritrdilnih ušesc si omogočite
tako, da kavlja potisnete v
perforirana dela pokrova tal na
obeh straneh.
● Napnite oba trakova tako, da ju povlečete za nenapet konec.
● Vzglavnike potisnite navzdol in poklopite naslonjala zadnjih
sedežev 3 73.
Odstranitev
● Trakove sprostite tako, da
povlečete ušesci ob
zategovalniku na obeh straneh.
● En konec droga varnostne mreže
stisnite in odstranite iz
namestitvene odprtine. Drugi
konec droga varnostne mreže
odstranite iz namestitvene
odprtine.
● Zvijte varnostno mrežo.
● Sprostite kavlja iz pritrdilnih ušesc.

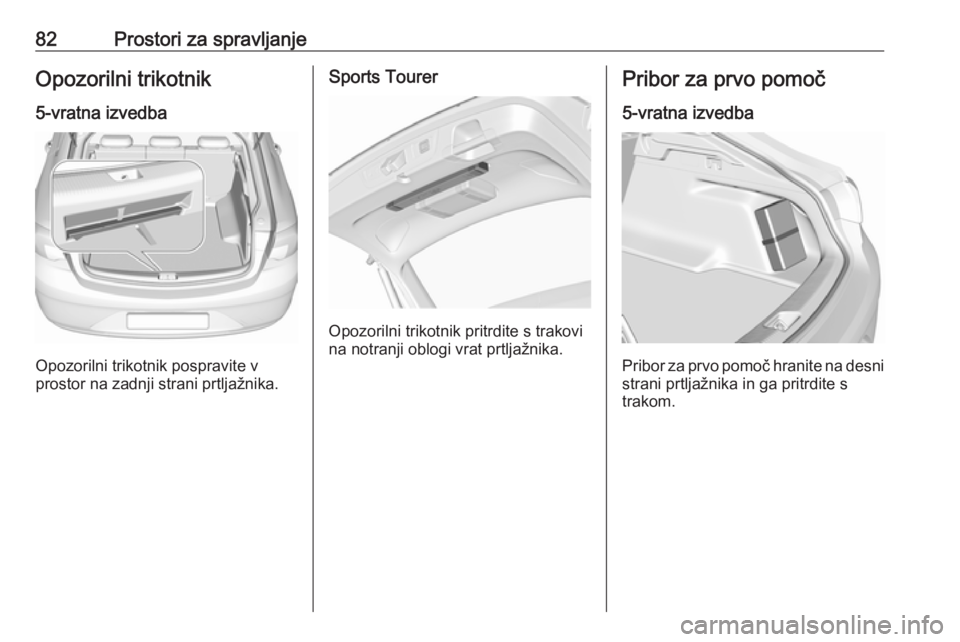

82Prostori za spravljanjeOpozorilni trikotnik
5-vratna izvedba
Opozorilni trikotnik pospravite v
prostor na zadnji strani prtljažnika.
Sports Tourer
Opozorilni trikotnik pritrdite s trakovi
na notranji oblogi vrat prtljažnika.
Pribor za prvo pomoč
5-vratna izvedba
Pribor za prvo pomoč hranite na desni
strani prtljažnika in ga pritrdite s
trakom.

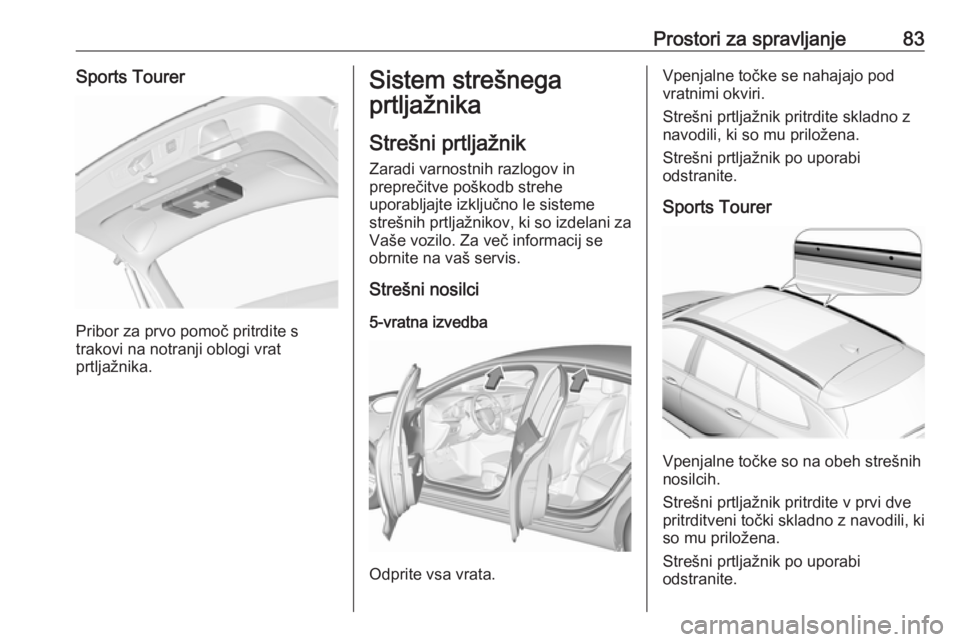

Prostori za spravljanje83Sports Tourer
Pribor za prvo pomoč pritrdite s
trakovi na notranji oblogi vrat
prtljažnika.
Sistem strešnega
prtljažnika
Strešni prtljažnik
Zaradi varnostnih razlogov in
preprečitve poškodb strehe
uporabljajte izključno le sisteme
strešnih prtljažnikov, ki so izdelani za Vaše vozilo. Za več informacij se
obrnite na vaš servis.
Strešni nosilci
5-vratna izvedba
Odprite vsa vrata.
Vpenjalne točke se nahajajo pod
vratnimi okviri.
Strešni prtljažnik pritrdite skladno z
navodili, ki so mu priložena.
Strešni prtljažnik po uporabi
odstranite.
Sports Tourer
Vpenjalne točke so na obeh strešnih
nosilcih.
Strešni prtljažnik pritrdite v prvi dve
pritrditveni točki skladno z navodili, ki
so mu priložena.
Strešni prtljažnik po uporabi
odstranite.

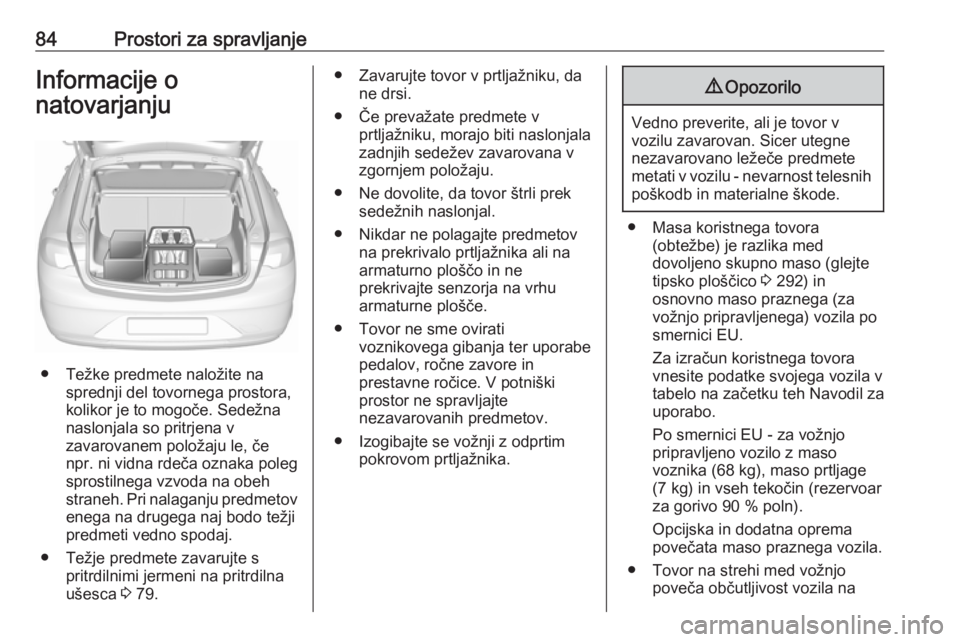

84Prostori za spravljanjeInformacije o
natovarjanju
● Težke predmete naložite na sprednji del tovornega prostora,
kolikor je to mogoče. Sedežna
naslonjala so pritrjena v
zavarovanem položaju le, če
npr. ni vidna rdeča oznaka poleg
sprostilnega vzvoda na obeh
straneh. Pri nalaganju predmetov enega na drugega naj bodo težji
predmeti vedno spodaj.
● Težje predmete zavarujte s pritrdilnimi jermeni na pritrdilna
ušesca 3 79.
● Zavarujte tovor v prtljažniku, da
ne drsi.
● Če prevažate predmete v prtljažniku, morajo biti naslonjala
zadnjih sedežev zavarovana v
zgornjem položaju.
● Ne dovolite, da tovor štrli prek sedežnih naslonjal.
● Nikdar ne polagajte predmetov na prekrivalo prtljažnika ali na
armaturno ploščo in ne
prekrivajte senzorja na vrhu
armaturne plošče.
● Tovor ne sme ovirati voznikovega gibanja ter uporabe
pedalov, ročne zavore in
prestavne ročice. V potniški
prostor ne spravljajte
nezavarovanih predmetov.
● Izogibajte se vožnji z odprtim pokrovom prtljažnika.9Opozorilo
Vedno preverite, ali je tovor v
vozilu zavarovan. Sicer utegne
nezavarovano ležeče predmete
metati v vozilu - nevarnost telesnih poškodb in materialne škode.
● Masa koristnega tovora (obtežbe) je razlika med
dovoljeno skupno maso (glejte
tipsko ploščico 3 292) in
osnovno maso praznega (za
vožnjo pripravljenega) vozila po
smernici EU.
Za izračun koristnega tovora
vnesite podatke svojega vozila v
tabelo na začetku teh Navodil za
uporabo.
Po smernici EU - za vožnjo
pripravljeno vozilo z maso
voznika (68 kg), maso prtljage
(7 kg) in vseh tekočin (rezervoar
za gorivo 90 % poln).
Opcijska in dodatna oprema
povečata maso praznega vozila.
● Tovor na strehi med vožnjo poveča občutljivost vozila na

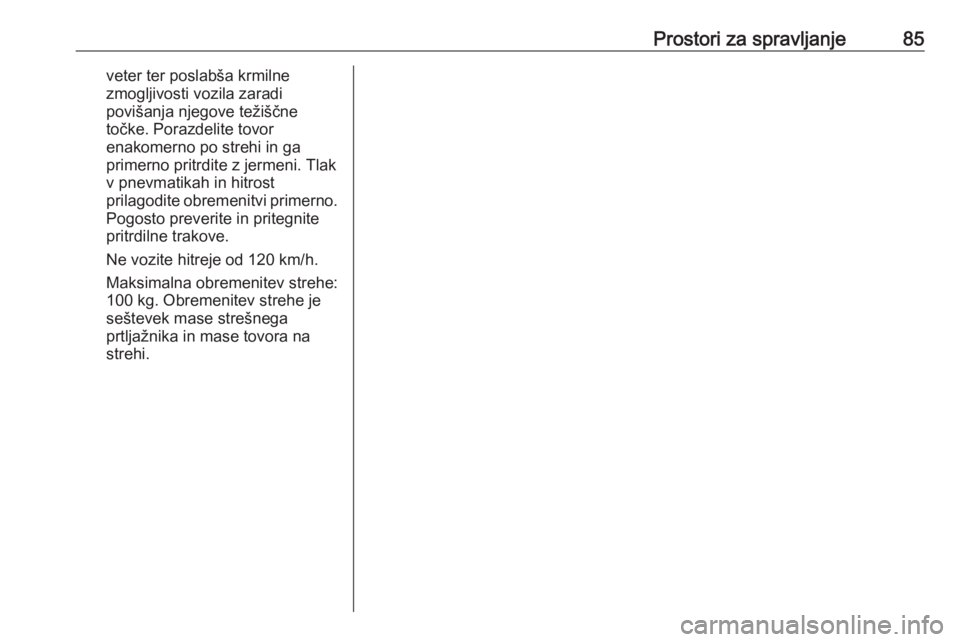

Prostori za spravljanje85veter ter poslabša krmilne
zmogljivosti vozila zaradi
povišanja njegove težiščne
točke. Porazdelite tovor
enakomerno po strehi in ga
primerno pritrdite z jermeni. Tlak v pnevmatikah in hitrost
prilagodite obremenitvi primerno. Pogosto preverite in pritegnite
pritrdilne trakove.
Ne vozite hitreje od 120 km/h.
Maksimalna obremenitev strehe:
100 kg. Obremenitev strehe je
seštevek mase strešnega
prtljažnika in mase tovora na
strehi.

86Instrumenti in upravni elementiInstrumenti in
upravni elementiUpravni elementi ..........................87
Nastavitev volana ......................87
Upravna stikala na volanu .........87
Ogrevan volanski obroč .............88
Hupa .......................................... 88
Brisalci/naprava za pranje vetrobranskega stekla ..............88
Brisanje/pranje zadnjega stekla ........................................ 90
Zunanja temperatura .................91
Ura ............................................. 91
Električne vtičnice ......................93
Induktivno polnjenje ...................94
Pepelniki .................................... 95
Kontrolne lučke, indikatorji in
merilniki ........................................ 96
Instrumentna plošča ..................96
Merilnik hitrosti ........................ 101
Števec prevoženih kilometrov . 102
Števec dnevno prevoženih kilometrov ............................... 102
Merilnik vrtljajev motorja ..........103
Merilnik količine goriva ............103Merilnik temperature hladilne
tekočine motorja .....................104
Prikazovalnik servisnih intervalov ................................ 104
Kontrolne lučke ........................105
Smernik ................................... 105
Opozorilna lučka za pripenjanje varnostnega pasu ...................106
Sistem varnostnih blazin in zategovalnikov varnostnih
pasov ...................................... 106
Deaktiviranje sovoznikovih varnostnih blazin ....................107
Sistem polnjenja ......................107
Kontrolna lučka emisije motorja ................................... 107
Zavorni sistem in sistem sklopke ................................... 107
Električna ročna zavora ...........108
Napaka električne ročne zavore ..................................... 108
Sistem proti blokiranju koles (ABS) ...................................... 108
Prestavljanje ............................ 108
Sledilna razdalja ......................108
Pomočnik za ohranjanje voznega pasu ......................... 108
Elektronski stabilnostni nadzor izklopljen ................................. 109Elektronski stabilnostni nadzor in sistem proti zdrsavanju
koles ....................................... 109
Traction Control sistem izklopljen ................................. 109
Temperatura hladilne tekočine motorja ................................... 109
Predgretje ................................ 109
AdBlue ..................................... 109
Sistem za nadzor tlaka v pnevmatikah ........................... 110
Tlak motornega olja .................110
Nizek nivo goriva .....................110
Zapora zagona motorja ...........110
Zunanje luči ............................. 111
Dolge luči ................................. 111
Pomočnik za dolge luči ............111
LED-žarometi .......................... 111
Prednje meglenke ...................111
Zadnja meglenka .....................111
Regulator hitrosti .....................111
Regulator hitrosti .....................111
Spredaj je zaznano vozilo .......111
Zaznavanje pešcev .................112
Omejevalnik hitrosti .................112
Prometni pomočnik ..................112
Odprta vrata ............................ 112
Informacijski prikazovalniki ........112
Voznikov informacijski zaslon ..112

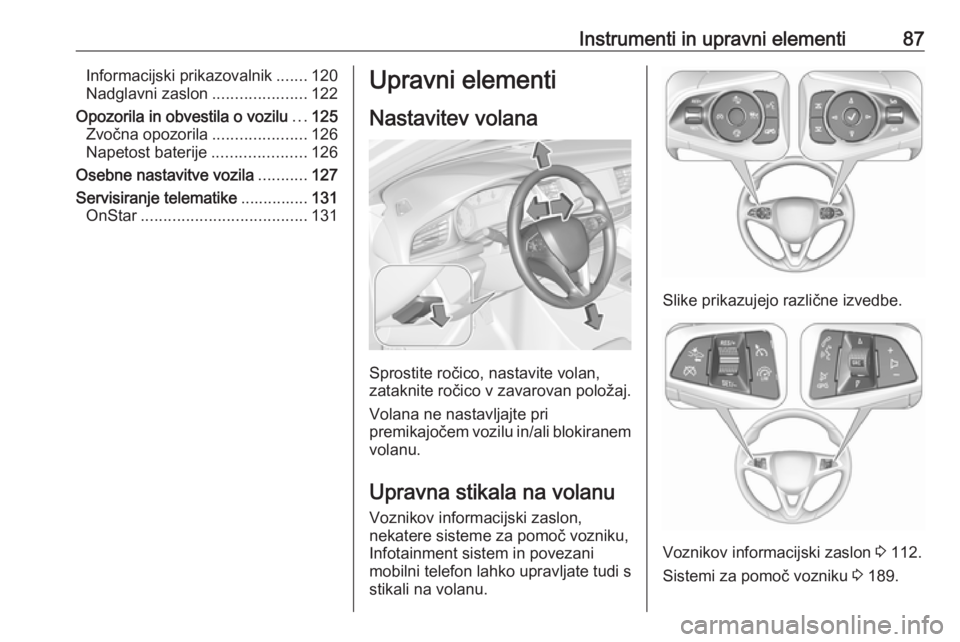

Instrumenti in upravni elementi87Informacijski prikazovalnik.......120
Nadglavni zaslon .....................122
Opozorila in obvestila o vozilu ...125
Zvočna opozorila .....................126
Napetost baterije .....................126
Osebne nastavitve vozila ...........127
Servisiranje telematike ...............131
OnStar ..................................... 131Upravni elementi
Nastavitev volana
Sprostite ročico, nastavite volan,
zataknite ročico v zavarovan položaj.
Volana ne nastavljajte pri
premikajočem vozilu in/ali blokiranem
volanu.
Upravna stikala na volanu
Voznikov informacijski zaslon,
nekatere sisteme za pomoč vozniku, Infotainment sistem in povezani
mobilni telefon lahko upravljate tudi s stikali na volanu.
Slike prikazujejo različne izvedbe.
Voznikov informacijski zaslon 3 112.
Sistemi za pomoč vozniku 3 189.

88Instrumenti in upravni elementiNadaljnje informacije v navodilih zauporabo Infotainment sistema.
Ogrevan volanski obroč
Vklopite s pritiskom *
. Vklop
signalizira LED indikator v stikalu.
Ogrevanje je na voljo le med
obratovanju motorja in med funkcijo
Autostop.
Sistem Stop-start 3 167.
Hupa
Pritisnite j.
Brisalci/naprava za pranje
vetrobranskega stekla
Brisalci vetrobranskega stekla z
nastavljivim intervalom brisanjaHI:hitro zvezno brisanjeLO:počasno zvezno brisanjeINT:intervalno brisanjeOFF:izklop
Za en zamah brisalcev (pri
izklopljenih brisalcih) potisnite
obvolansko ročico navzdol v položaj 1x .
Ne uporabljajte brisalcev pri
poledenelem vetrobranskem steklu.
