OPEL INSIGNIA BREAK 2017.75 Uporabniški priročnik

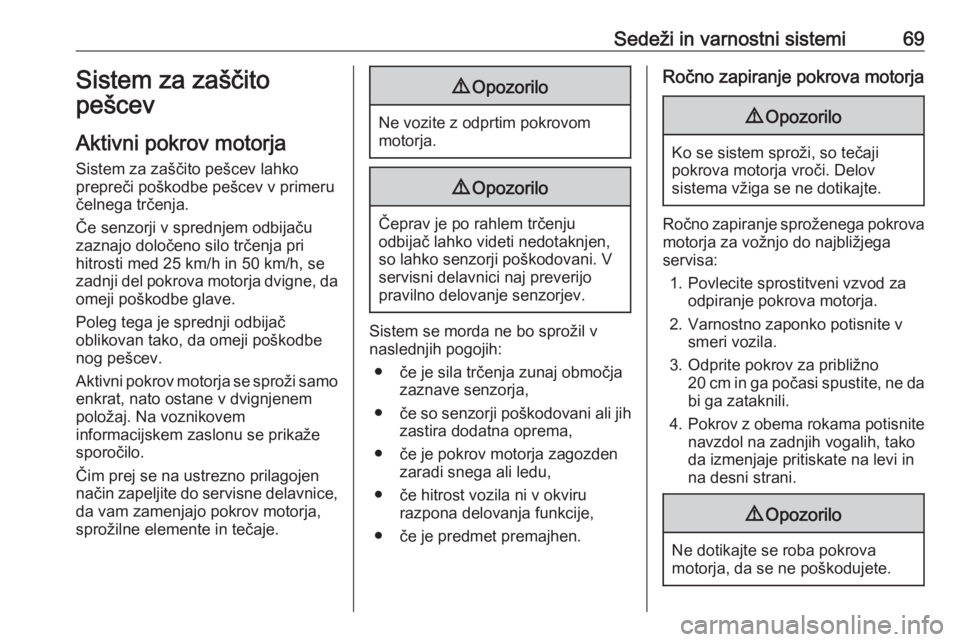

Sedeži in varnostni sistemi69Sistem za zaščito
pešcev
Aktivni pokrov motorja
Sistem za zaščito pešcev lahko
prepreči poškodbe pešcev v primeru
čelnega trčenja.
Če senzorji v sprednjem odbijaču
zaznajo določeno silo trčenja pri
hitrosti med 25 km/h in 50 km/h, se
zadnji del pokrova motorja dvigne, da
omeji poškodbe glave.
Poleg tega je sprednji odbijač
oblikovan tako, da omeji poškodbe
nog pešcev.
Aktivni pokrov motorja se sproži samo enkrat, nato ostane v dvignjenempoložaj. Na voznikovem
informacijskem zaslonu se prikaže
sporočilo.
Čim prej se na ustrezno prilagojen
način zapeljite do servisne delavnice, da vam zamenjajo pokrov motorja,
sprožilne elemente in tečaje.9 Opozorilo
Ne vozite z odprtim pokrovom
motorja.
9 Opozorilo
Čeprav je po rahlem trčenju
odbijač lahko videti nedotaknjen,
so lahko senzorji poškodovani. V
servisni delavnici naj preverijo
pravilno delovanje senzorjev.
Sistem se morda ne bo sprožil v
naslednjih pogojih:
● če je sila trčenja zunaj območja zaznave senzorja,
● če so senzorji poškodovani ali jih
zastira dodatna oprema,
● če je pokrov motorja zagozden zaradi snega ali ledu,
● če hitrost vozila ni v okviru razpona delovanja funkcije,
● če je predmet premajhen.
Ročno zapiranje pokrova motorja9 Opozorilo
Ko se sistem sproži, so tečaji
pokrova motorja vroči. Delov
sistema vžiga se ne dotikajte.
Ročno zapiranje sproženega pokrova
motorja za vožnjo do najbližjega
servisa:
1. Povlecite sprostitveni vzvod za odpiranje pokrova motorja.
2. Varnostno zaponko potisnite v smeri vozila.
3. Odprite pokrov za približno 20 cm in ga počasi spustite, ne da
bi ga zataknili.
4. Pokrov z obema rokama potisnite
navzdol na zadnjih vogalih, tako
da izmenjaje pritiskate na levi in
na desni strani.
9 Opozorilo
Ne dotikajte se roba pokrova
motorja, da se ne poškodujete.

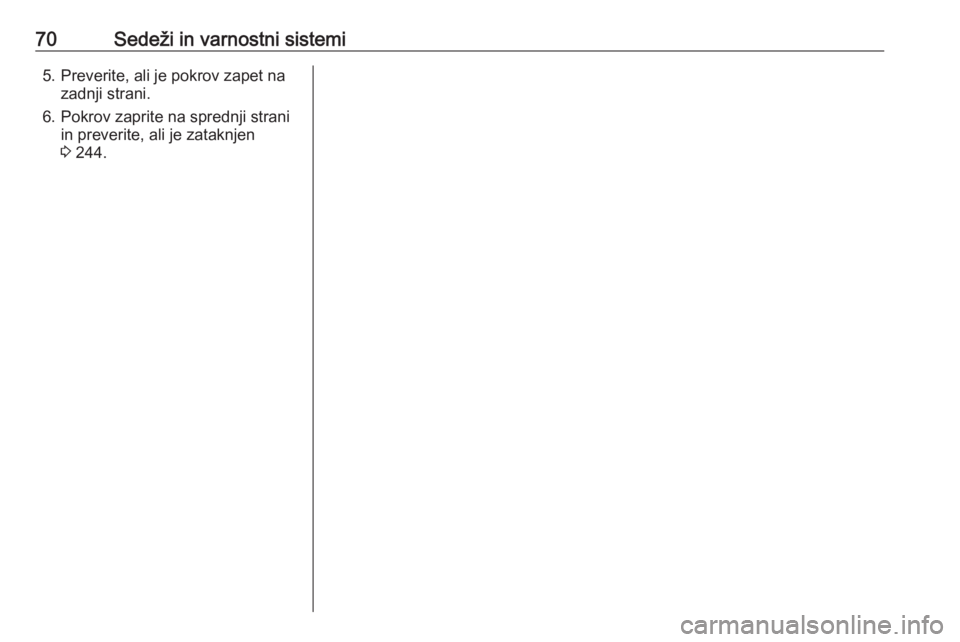

70Sedeži in varnostni sistemi5. Preverite, ali je pokrov zapet nazadnji strani.
6. Pokrov zaprite na sprednji strani in preverite, ali je zataknjen
3 244.

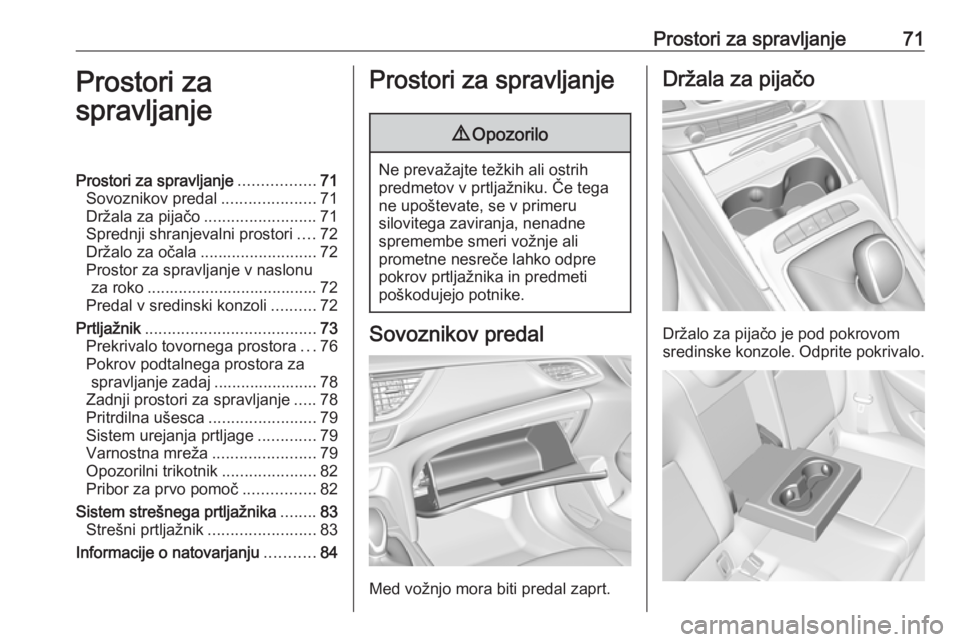

Prostori za spravljanje71Prostori za
spravljanjeProstori za spravljanje .................71
Sovoznikov predal .....................71
Držala za pijačo .........................71
Sprednji shranjevalni prostori ....72
Držalo za očala .......................... 72
Prostor za spravljanje v naslonu za roko ...................................... 72
Predal v sredinski konzoli ..........72
Prtljažnik ...................................... 73
Prekrivalo tovornega prostora ...76
Pokrov podtalnega prostora za spravljanje zadaj ....................... 78
Zadnji prostori za spravljanje .....78
Pritrdilna ušesca ........................79
Sistem urejanja prtljage .............79
Varnostna mreža .......................79
Opozorilni trikotnik .....................82
Pribor za prvo pomoč ................82
Sistem strešnega prtljažnika ........83
Strešni prtljažnik ........................83
Informacije o natovarjanju ...........84Prostori za spravljanje9Opozorilo
Ne prevažajte težkih ali ostrih
predmetov v prtljažniku. Če tega
ne upoštevate, se v primeru
silovitega zaviranja, nenadne
spremembe smeri vožnje ali
prometne nesreče lahko odpre
pokrov prtljažnika in predmeti
poškodujejo potnike.
Sovoznikov predal
Med vožnjo mora biti predal zaprt.
Držala za pijačo
Držalo za pijačo je pod pokrovom
sredinske konzole. Odprite pokrivalo.

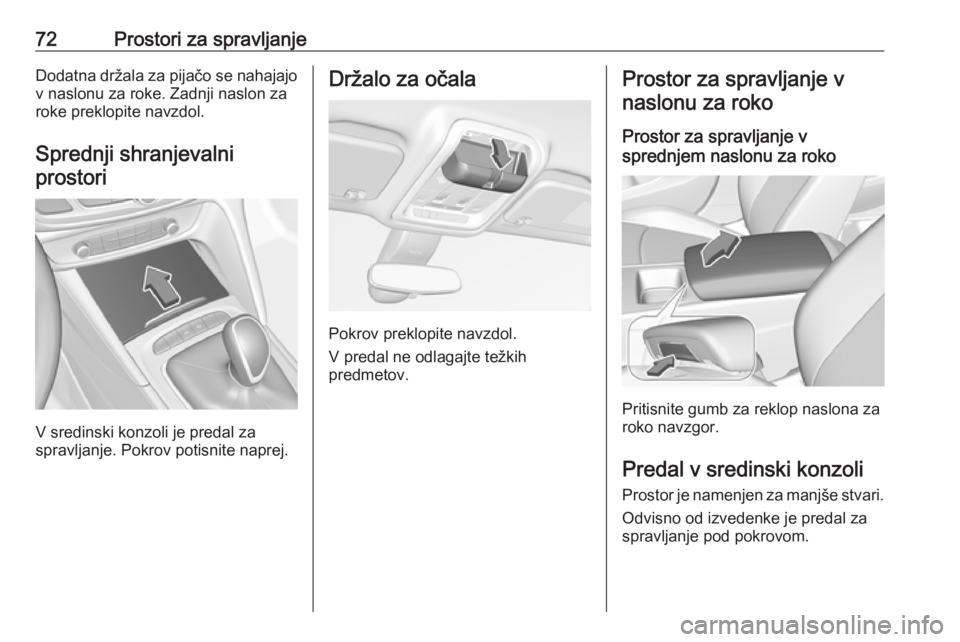

72Prostori za spravljanjeDodatna držala za pijačo se nahajajov naslonu za roke. Zadnji naslon za
roke preklopite navzdol.
Sprednji shranjevalniprostori
V sredinski konzoli je predal za
spravljanje. Pokrov potisnite naprej.
Držalo za očala
Pokrov preklopite navzdol.
V predal ne odlagajte težkih
predmetov.
Prostor za spravljanje v
naslonu za roko
Prostor za spravljanje v
sprednjem naslonu za roko
Pritisnite gumb za reklop naslona za
roko navzgor.
Predal v sredinski konzoli Prostor je namenjen za manjše stvari. Odvisno od izvedenke je predal za
spravljanje pod pokrovom.

Prostori za spravljanje73

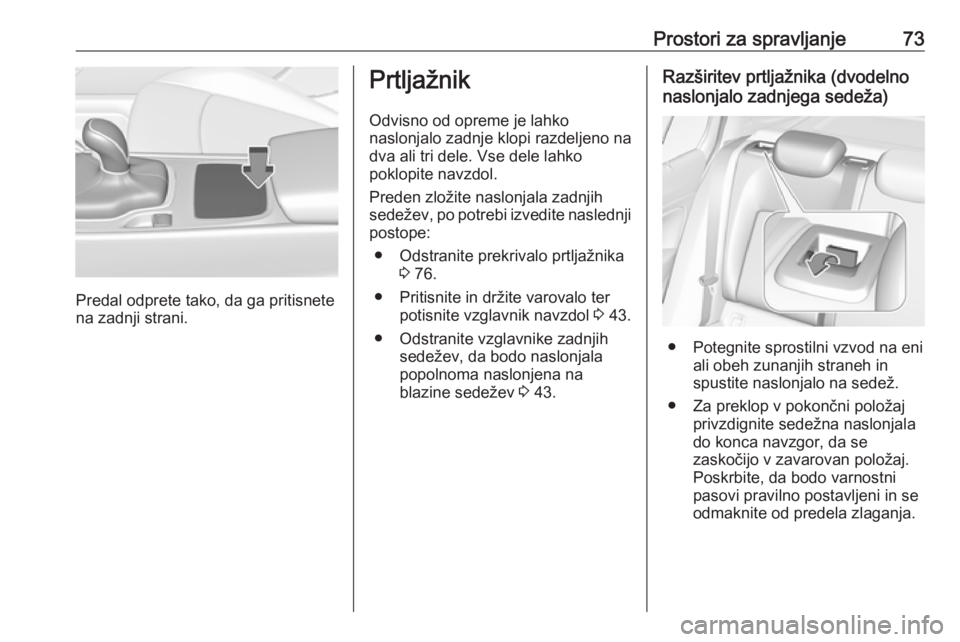

Predal odprete tako, da ga pritisnete
na zadnji strani.
Prtljažnik
Odvisno od opreme je lahko
naslonjalo zadnje klopi razdeljeno na
dva ali tri dele. Vse dele lahko
poklopite navzdol.
Preden zložite naslonjala zadnjih
sedežev, po potrebi izvedite naslednji
postope:
● Odstranite prekrivalo prtljažnika 3 76.
● Pritisnite in držite varovalo ter potisnite vzglavnik navzdol 3 43.
● Odstranite vzglavnike zadnjih sedežev, da bodo naslonjalapopolnoma naslonjena na
blazine sedežev 3 43.Razširitev prtljažnika (dvodelno
naslonjalo zadnjega sedeža)
● Potegnite sprostilni vzvod na eni ali obeh zunanjih straneh in
spustite naslonjalo na sedež.
● Za preklop v pokončni položaj privzdignite sedežna naslonjala
do konca navzgor, da se
zaskočijo v zavarovan položaj.
Poskrbite, da bodo varnostni
pasovi pravilno postavljeni in se
odmaknite od predela zlaganja.

74Prostori za spravljanje

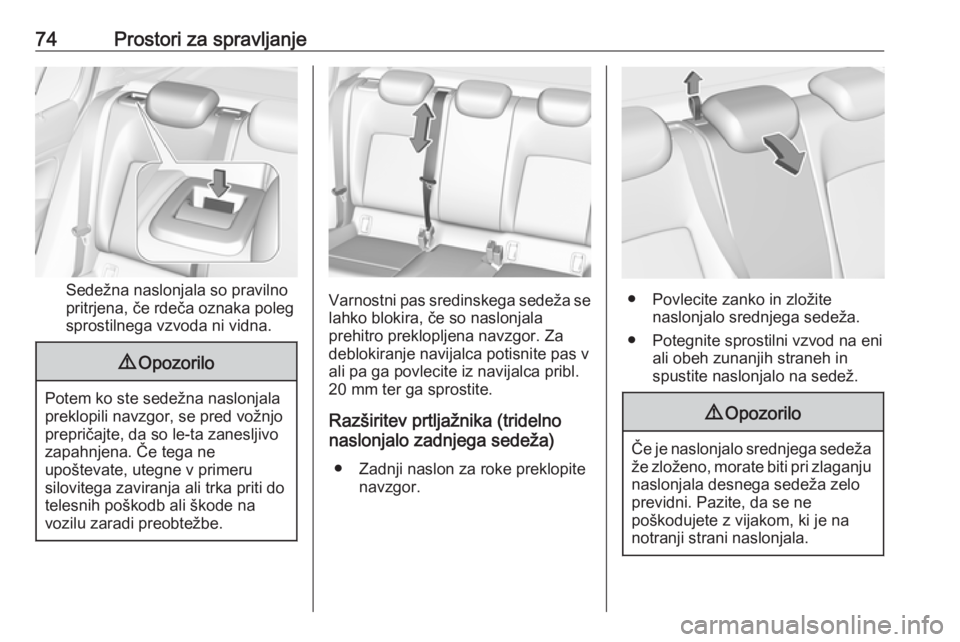

Sedežna naslonjala so pravilno
pritrjena, če rdeča oznaka poleg
sprostilnega vzvoda ni vidna.
9 Opozorilo
Potem ko ste sedežna naslonjala
preklopili navzgor, se pred vožnjo
prepričajte, da so le-ta zanesljivo
zapahnjena. Če tega ne
upoštevate, utegne v primeru
silovitega zaviranja ali trka priti do
telesnih poškodb ali škode na
vozilu zaradi preobtežbe.
Varnostni pas sredinskega sedeža se
lahko blokira, če so naslonjala
prehitro preklopljena navzgor. Za
deblokiranje navijalca potisnite pas v
ali pa ga povlecite iz navijalca pribl.
20 mm ter ga sprostite.
Razširitev prtljažnika (tridelno
naslonjalo zadnjega sedeža)
● Zadnji naslon za roke preklopite navzgor.● Povlecite zanko in zložitenaslonjalo srednjega sedeža.
● Potegnite sprostilni vzvod na eni ali obeh zunanjih straneh in
spustite naslonjalo na sedež.
9 Opozorilo
Če je naslonjalo srednjega sedeža
že zloženo, morate biti pri zlaganju naslonjala desnega sedeža zelo
previdni. Pazite, da se ne
poškodujete z vijakom, ki je na
notranji strani naslonjala.

Prostori za spravljanje75
● Potegnite sprostilni vzvod na eniali obeh zunanjih straneh in
spustite naslonjalo na sedež.
9 Opozorilo
Če je naslonjalo srednjega sedeža
že zloženo, morate biti pri zlaganju naslonjala desnega sedeža zelo
previdni. Pazite, da se ne
poškodujete z vijakom, ki je na
notranji strani naslonjala.
● Izmenično zlagajte naslonjala s strani prtljažnika: povlecite
stikalo na levi ali desni stranski
steni prtljažnika in zložite
ustrezno naslonjalo zadnjega
sedeža.
9 Opozorilo
Pri premikanju naslonjal zadnjih
sedežev s strani prtljažnika bodite previdni. Sedežno naslonjalo se
poklopi z znatno silo. Nevarnost telesnih poškodb, posebej pazite
na otroke!
Prepričajte se, da ni nič pritrjeno
na zadnjih sedežih ali odloženo na
sedalu.
● Za preklop v pokončni položaj privzdignite sedežna naslonjala
do konca navzgor, da se
zaskočijo v zavarovan položaj.
Poskrbite, da bodo varnostni
pasovi pravilno postavljeni in se
odmaknite od predela zlaganja.
Sedežna naslonjala so pravilno
pritrjena, če rdeča oznaka poleg
sprostilnega vzvoda ni vidna.

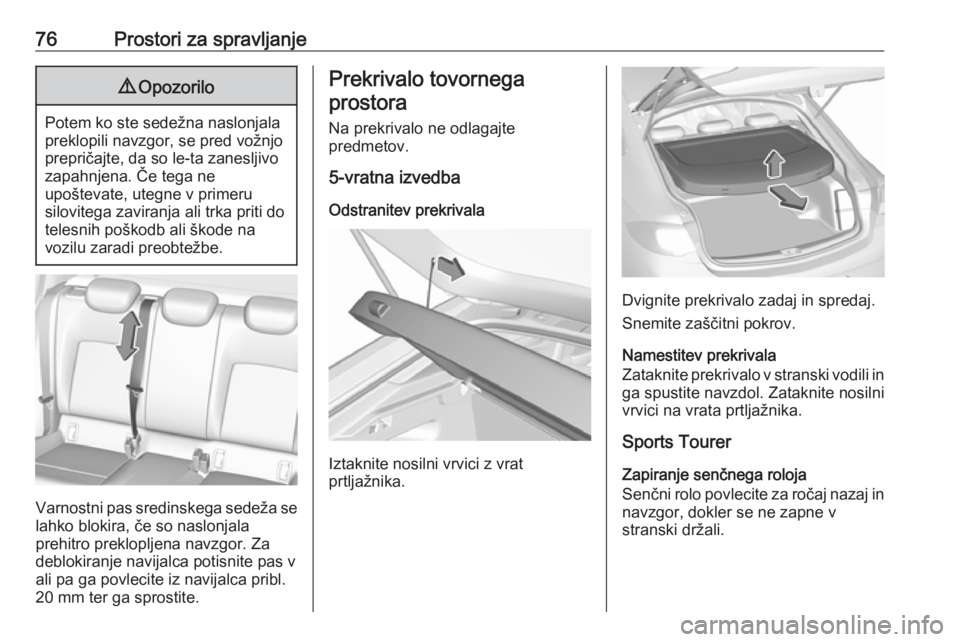

76Prostori za spravljanje9Opozorilo
Potem ko ste sedežna naslonjala
preklopili navzgor, se pred vožnjo
prepričajte, da so le-ta zanesljivo
zapahnjena. Če tega ne
upoštevate, utegne v primeru
silovitega zaviranja ali trka priti do
telesnih poškodb ali škode na
vozilu zaradi preobtežbe.
Varnostni pas sredinskega sedeža se
lahko blokira, če so naslonjala
prehitro preklopljena navzgor. Za
deblokiranje navijalca potisnite pas v
ali pa ga povlecite iz navijalca pribl.
20 mm ter ga sprostite.
Prekrivalo tovornega
prostora
Na prekrivalo ne odlagajte
predmetov.
5-vratna izvedba
Odstranitev prekrivala
Iztaknite nosilni vrvici z vrat
prtljažnika.
Dvignite prekrivalo zadaj in spredaj.
Snemite zaščitni pokrov.
Namestitev prekrivala
Zataknite prekrivalo v stranski vodili in ga spustite navzdol. Zataknite nosilni
vrvici na vrata prtljažnika.
Sports Tourer
Zapiranje senčnega roloja
Senčni rolo povlecite za ročaj nazaj in navzgor, dokler se ne zapne v
stranski držali.

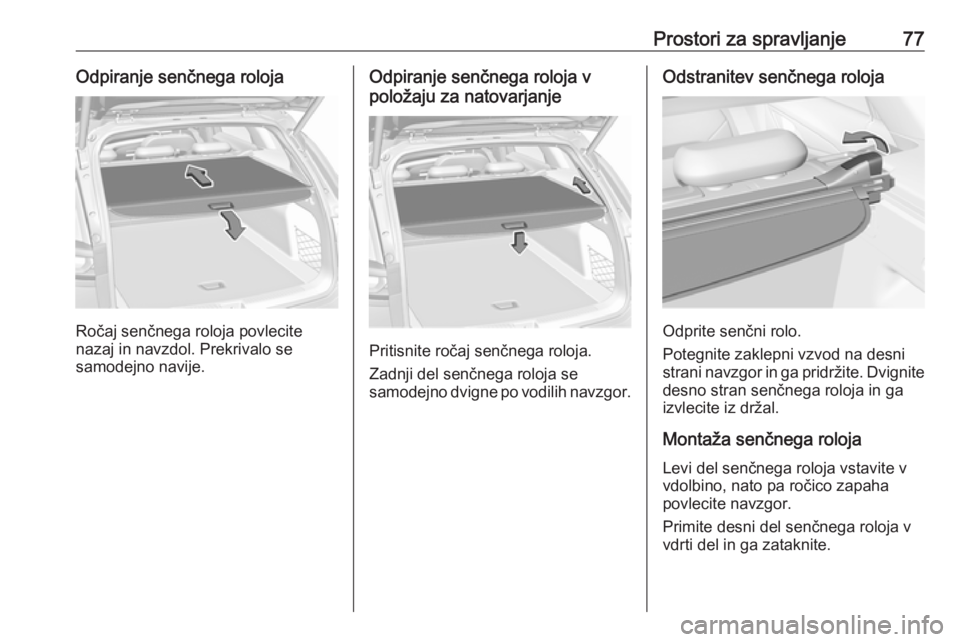

Prostori za spravljanje77Odpiranje senčnega roloja
Ročaj senčnega roloja povlecite
nazaj in navzdol. Prekrivalo se
samodejno navije.
Odpiranje senčnega roloja v
položaju za natovarjanje
Pritisnite ročaj senčnega roloja.
Zadnji del senčnega roloja se
samodejno dvigne po vodilih navzgor.
Odstranitev senčnega roloja
Odprite senčni rolo.
Potegnite zaklepni vzvod na desni
strani navzgor in ga pridržite. Dvignite
desno stran senčnega roloja in ga
izvlecite iz držal.
Montaža senčnega roloja Levi del senčnega roloja vstavite v
vdolbino, nato pa ročico zapaha
povlecite navzgor.
Primite desni del senčnega roloja v
vdrti del in ga zataknite.

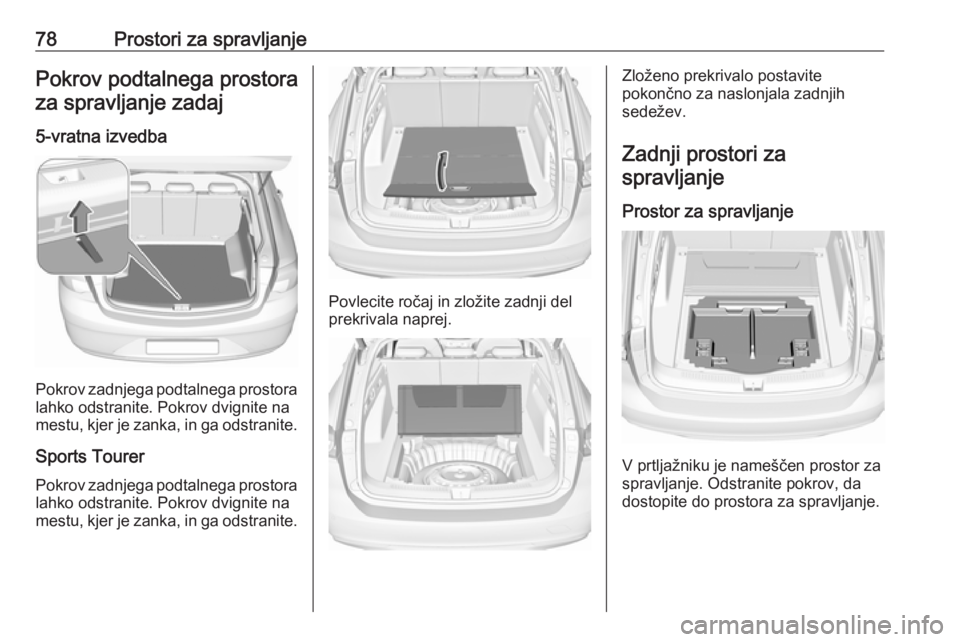

78Prostori za spravljanjePokrov podtalnega prostoraza spravljanje zadaj
5-vratna izvedba
Pokrov zadnjega podtalnega prostora lahko odstranite. Pokrov dvignite na
mestu, kjer je zanka, in ga odstranite.
Sports Tourer
Pokrov zadnjega podtalnega prostora lahko odstranite. Pokrov dvignite na
mestu, kjer je zanka, in ga odstranite.
Povlecite ročaj in zložite zadnji del
prekrivala naprej.
Zloženo prekrivalo postavite
pokončno za naslonjala zadnjih
sedežev.
Zadnji prostori za
spravljanje
Prostor za spravljanje
V prtljažniku je nameščen prostor za
spravljanje. Odstranite pokrov, da
dostopite do prostora za spravljanje.
