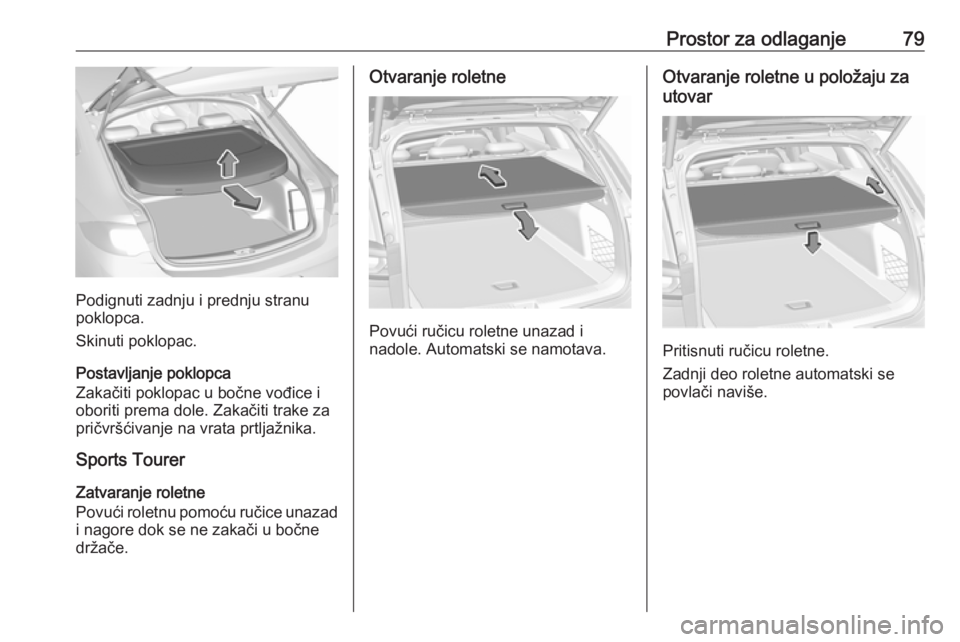

Prostor za odlaganje79
Podignuti zadnju i prednju stranu
poklopca.
Skinuti poklopac.
Postavljanje poklopca
Zakačiti poklopac u bočne vođice i oboriti prema dole. Zakačiti trake za
pričvršćivanje na vrata prtljažnika.
Sports Tourer
Zatvaranje roletne
Povući roletnu pomoću ručice unazad i nagore dok se ne zakači u bočne
držače.
Otvaranje roletne
Povući ručicu roletne unazad i
nadole. Automatski se namotava.
Otvaranje roletne u položaju za
utovar
Pritisnuti ručicu roletne.
Zadnji deo roletne automatski se
povlači naviše.

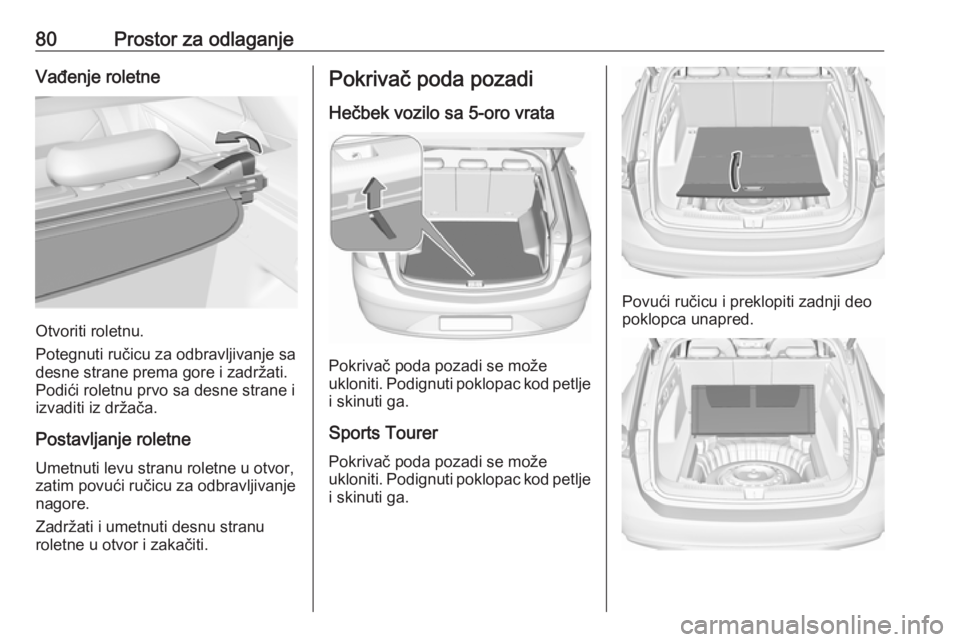

80Prostor za odlaganjeVađenje roletne
Otvoriti roletnu.
Potegnuti ručicu za odbravljivanje sa
desne strane prema gore i zadržati. Podići roletnu prvo sa desne strane i
izvaditi iz držača.
Postavljanje roletne Umetnuti levu stranu roletne u otvor,
zatim povući ručicu za odbravljivanje
nagore.
Zadržati i umetnuti desnu stranu
roletne u otvor i zakačiti.
Pokrivač poda pozadi
Hečbek vozilo sa 5-oro vrata
Pokrivač poda pozadi se može
ukloniti. Podignuti poklopac kod petlje i skinuti ga.
Sports Tourer Pokrivač poda pozadi se može
ukloniti. Podignuti poklopac kod petlje i skinuti ga.
Povući ručicu i preklopiti zadnji deo
poklopca unapred.

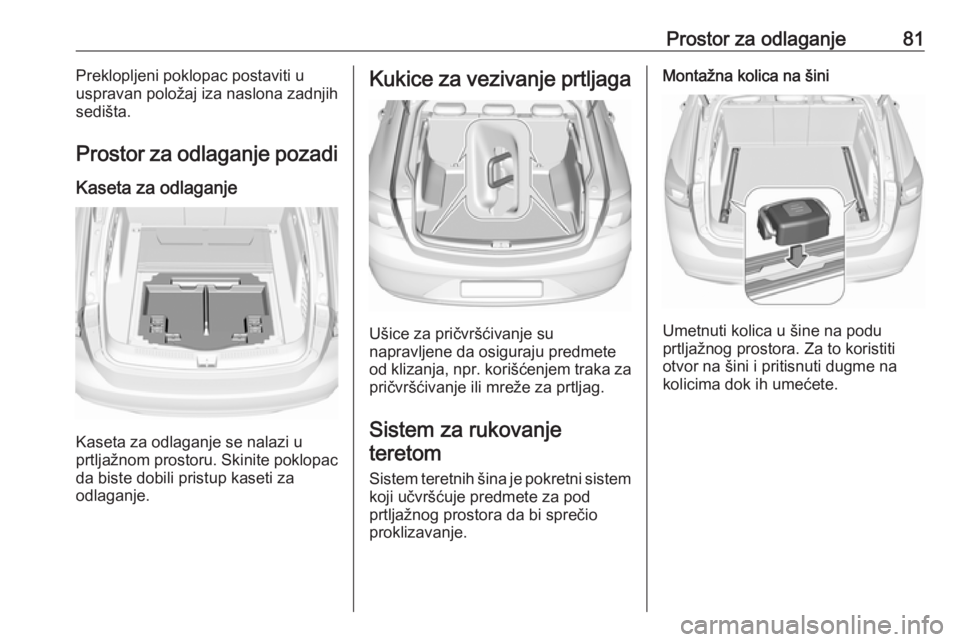

Prostor za odlaganje81Preklopljeni poklopac postaviti u
uspravan položaj iza naslona zadnjih
sedišta.
Prostor za odlaganje pozadi Kaseta za odlaganje
Kaseta za odlaganje se nalazi u
prtljažnom prostoru. Skinite poklopac
da biste dobili pristup kaseti za
odlaganje.
Kukice za vezivanje prtljaga
Ušice za pričvršćivanje su
napravljene da osiguraju predmete
od klizanja, npr. korišćenjem traka za pričvršćivanje ili mreže za prtljag.
Sistem za rukovanje teretom
Sistem teretnih šina je pokretni sistem
koji učvršćuje predmete za pod
prtljažnog prostora da bi sprečio
proklizavanje.
Montažna kolica na šini
Umetnuti kolica u šine na podu
prtljažnog prostora. Za to koristiti
otvor na šini i pritisnuti dugme na
kolicima dok ih umećete.

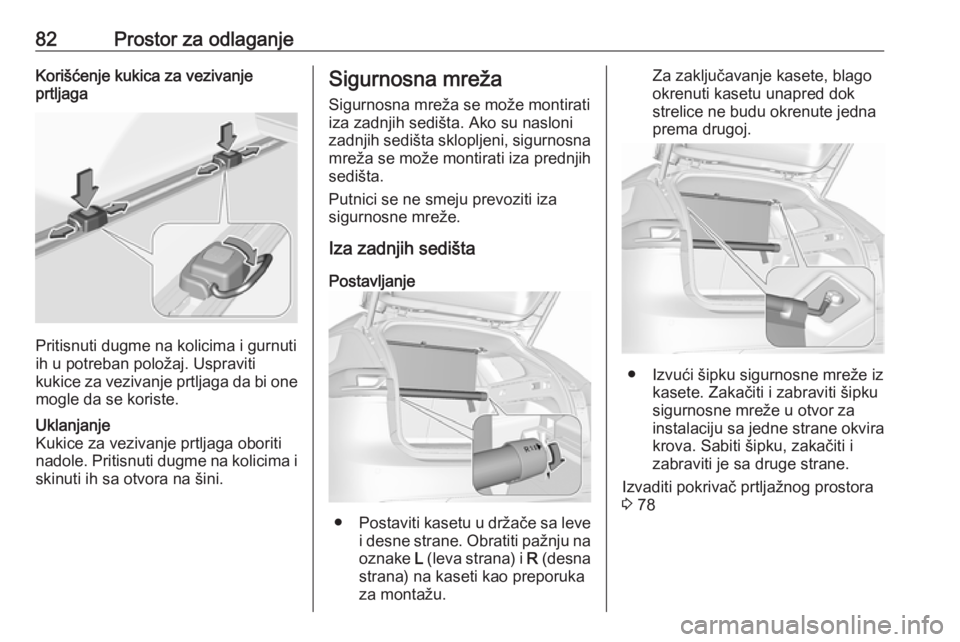

82Prostor za odlaganjeKorišćenje kukica za vezivanje
prtljaga
Pritisnuti dugme na kolicima i gurnuti
ih u potreban položaj. Uspraviti
kukice za vezivanje prtljaga da bi one mogle da se koriste.
Uklanjanje
Kukice za vezivanje prtljaga oboriti
nadole. Pritisnuti dugme na kolicima i
skinuti ih sa otvora na šini.Sigurnosna mreža
Sigurnosna mreža se može montirati
iza zadnjih sedišta. Ako su nasloni
zadnjih sedišta sklopljeni, sigurnosna mreža se može montirati iza prednjihsedišta.
Putnici se ne smeju prevoziti iza
sigurnosne mreže.
Iza zadnjih sedišta
Postavljanje
● Postaviti kasetu u držače sa leve
i desne strane. Obratiti pažnju na
oznake L (leva strana) i R (desna
strana) na kaseti kao preporuka
za montažu.
Za zaključavanje kasete, blago okrenuti kasetu unapred dok
strelice ne budu okrenute jedna
prema drugoj.
● Izvući šipku sigurnosne mreže iz kasete. Zakačiti i zabraviti šipku
sigurnosne mreže u otvor za
instalaciju sa jedne strane okvira krova. Sabiti šipku, zakačiti izabraviti je sa druge strane.
Izvaditi pokrivač prtljažnog prostora
3 78

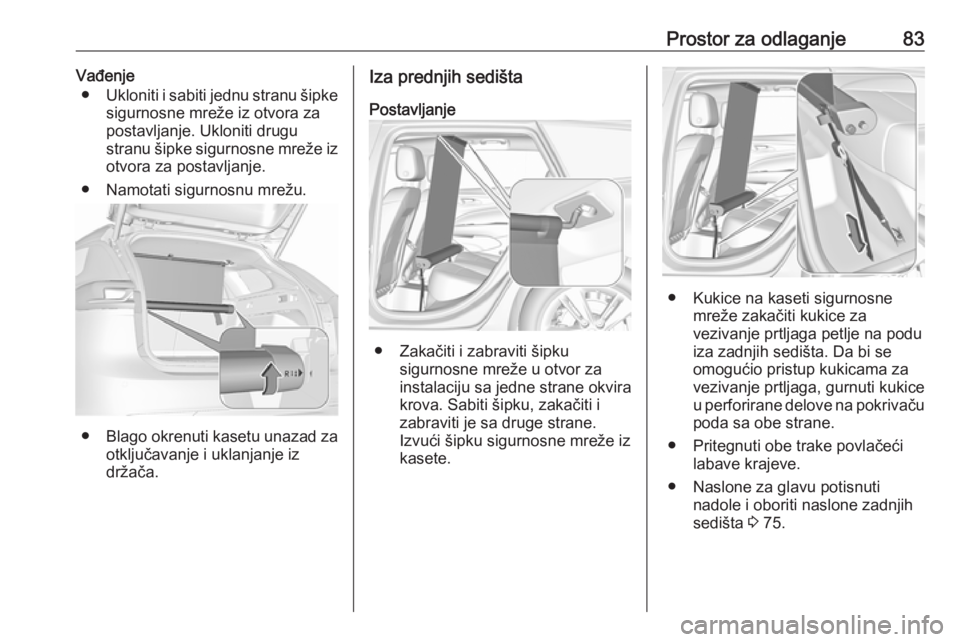

Prostor za odlaganje83Vađenje● Ukloniti i sabiti jednu stranu šipke
sigurnosne mreže iz otvora za
postavljanje. Ukloniti drugu
stranu šipke sigurnosne mreže iz otvora za postavljanje.
● Namotati sigurnosnu mrežu.
● Blago okrenuti kasetu unazad za
otključavanje i uklanjanje iz
držača.
Iza prednjih sedišta
Postavljanje
● Zakačiti i zabraviti šipku sigurnosne mreže u otvor za
instalaciju sa jedne strane okvira krova. Sabiti šipku, zakačiti izabraviti je sa druge strane.
Izvući šipku sigurnosne mreže iz
kasete.
● Kukice na kaseti sigurnosne mreže zakačiti kukice za
vezivanje prtljaga petlje na podu
iza zadnjih sedišta. Da bi se
omogućio pristup kukicama za
vezivanje prtljaga, gurnuti kukice
u perforirane delove na pokrivaču
poda sa obe strane.
● Pritegnuti obe trake povlačeći labave krajeve.
● Naslone za glavu potisnuti nadole i oboriti naslone zadnjih
sedišta 3 75.

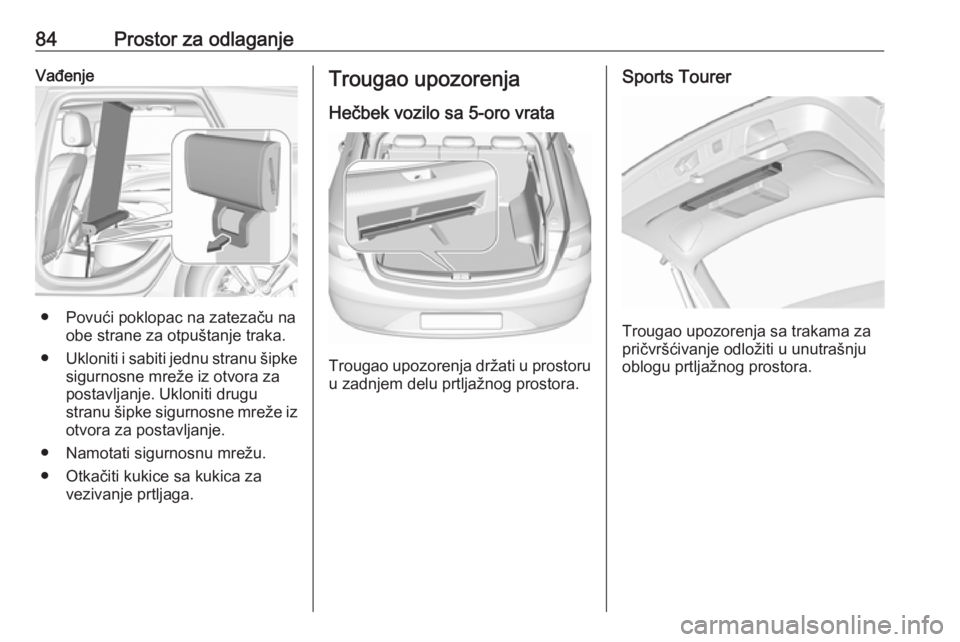

84Prostor za odlaganjeVađenje
● Povući poklopac na zatezaču naobe strane za otpuštanje traka.
● Ukloniti i sabiti jednu stranu šipke
sigurnosne mreže iz otvora za
postavljanje. Ukloniti drugu
stranu šipke sigurnosne mreže iz
otvora za postavljanje.
● Namotati sigurnosnu mrežu. ● Otkačiti kukice sa kukica za vezivanje prtljaga.
Trougao upozorenja
Hečbek vozilo sa 5-oro vrata
Trougao upozorenja držati u prostoru
u zadnjem delu prtljažnog prostora.
Sports Tourer
Trougao upozorenja sa trakama za
pričvršćivanje odložiti u unutrašnju
oblogu prtljažnog prostora.

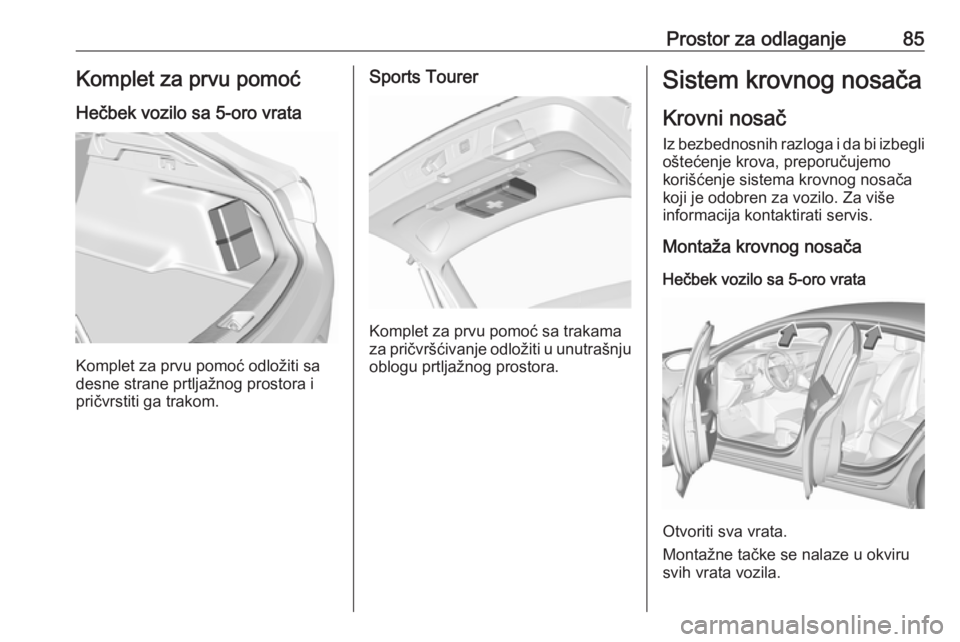

Prostor za odlaganje85Komplet za prvu pomoć
Hečbek vozilo sa 5-oro vrata
Komplet za prvu pomoć odložiti sa
desne strane prtljažnog prostora i
pričvrstiti ga trakom.
Sports Tourer
Komplet za prvu pomoć sa trakama
za pričvršćivanje odložiti u unutrašnju oblogu prtljažnog prostora.
Sistem krovnog nosača
Krovni nosač
Iz bezbednosnih razloga i da bi izbegli oštećenje krova, preporučujemo
korišćenje sistema krovnog nosača
koji je odobren za vozilo. Za više
informacija kontaktirati servis.
Montaža krovnog nosača
Hečbek vozilo sa 5-oro vrata
Otvoriti sva vrata.
Montažne tačke se nalaze u okviru
svih vrata vozila.

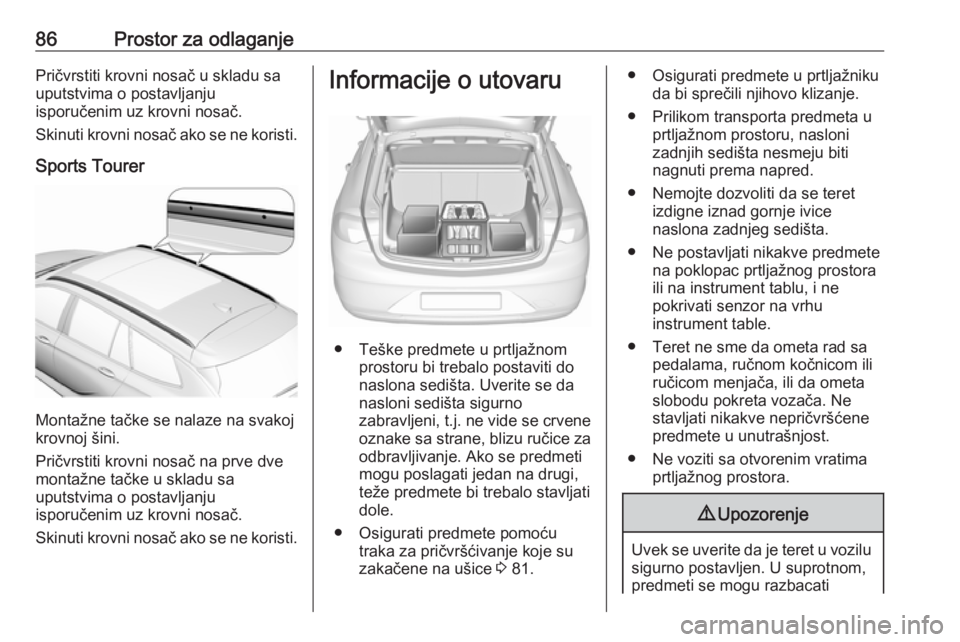

86Prostor za odlaganjePričvrstiti krovni nosač u skladu sa
uputstvima o postavljanju
isporučenim uz krovni nosač.
Skinuti krovni nosač ako se ne koristi.
Sports Tourer
Montažne tačke se nalaze na svakoj
krovnoj šini.
Pričvrstiti krovni nosač na prve dve
montažne tačke u skladu sa
uputstvima o postavljanju
isporučenim uz krovni nosač.
Skinuti krovni nosač ako se ne koristi.
Informacije o utovaru
● Teške predmete u prtljažnom prostoru bi trebalo postaviti do
naslona sedišta. Uverite se da
nasloni sedišta sigurno
zabravljeni, t.j. ne vide se crvene
oznake sa strane, blizu ručice za
odbravljivanje. Ako se predmeti
mogu poslagati jedan na drugi, teže predmete bi trebalo stavljati
dole.
● Osigurati predmete pomoću traka za pričvršćivanje koje su
zakačene na ušice 3 81.
● Osigurati predmete u prtljažniku
da bi sprečili njihovo klizanje.
● Prilikom transporta predmeta u prtljažnom prostoru, nasloni
zadnjih sedišta nesmeju biti
nagnuti prema napred.
● Nemojte dozvoliti da se teret izdigne iznad gornje ivice
naslona zadnjeg sedišta.
● Ne postavljati nikakve predmete na poklopac prtljažnog prostora
ili na instrument tablu, i ne
pokrivati senzor na vrhu
instrument table.
● Teret ne sme da ometa rad sa pedalama, ručnom kočnicom ili
ručicom menjača, ili da ometa
slobodu pokreta vozača. Ne
stavljati nikakve nepričvršćene predmete u unutrašnjost.
● Ne voziti sa otvorenim vratima prtljažnog prostora.9Upozorenje
Uvek se uverite da je teret u vozilu
sigurno postavljen. U suprotnom,
predmeti se mogu razbacati

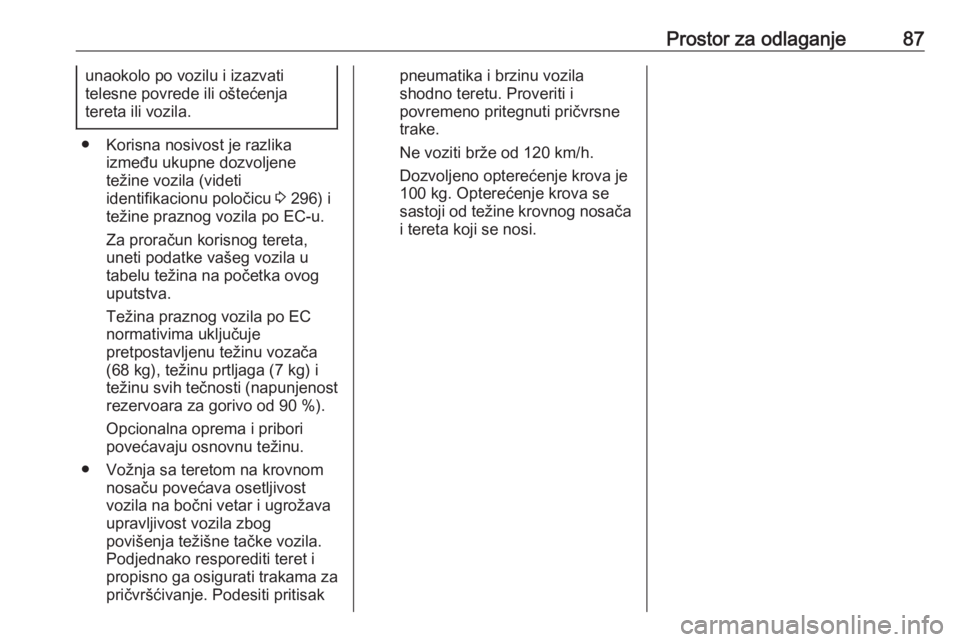

Prostor za odlaganje87unaokolo po vozilu i izazvati
telesne povrede ili oštećenja
tereta ili vozila.
● Korisna nosivost je razlika između ukupne dozvoljene
težine vozila (videti
identifikacionu poločicu 3 296) i
težine praznog vozila po EC-u.
Za proračun korisnog tereta,
uneti podatke vašeg vozila u
tabelu težina na početka ovog
uputstva.
Težina praznog vozila po EC
normativima uključuje
pretpostavljenu težinu vozača
(68 kg), težinu prtljaga (7 kg) i
težinu svih tečnosti (napunjenost rezervoara za gorivo od 90 %).
Opcionalna oprema i pribori
povećavaju osnovnu težinu.
● Vožnja sa teretom na krovnom nosaču povećava osetljivost
vozila na bočni vetar i ugrožava
upravljivost vozila zbog
povišenja težišne tačke vozila.
Podjednako resporediti teret i
propisno ga osigurati trakama za pričvršćivanje. Podesiti pritisak
pneumatika i brzinu vozila
shodno teretu. Proveriti i
povremeno pritegnuti pričvrsne
trake.
Ne voziti brže od 120 km/h.
Dozvoljeno opterećenje krova je
100 kg. Opterećenje krova se
sastoji od težine krovnog nosača
i tereta koji se nosi.

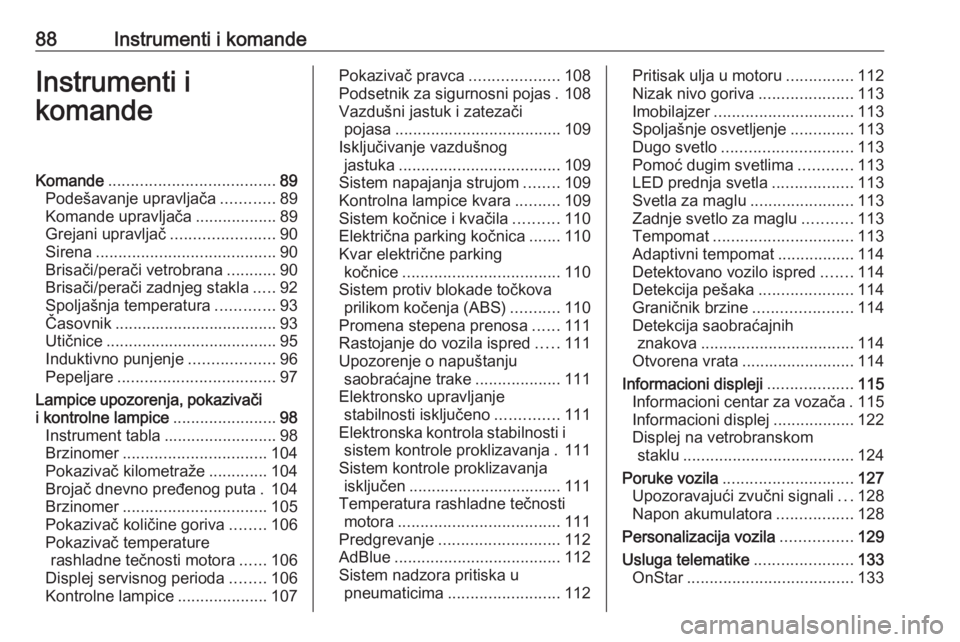

88Instrumenti i komandeInstrumenti i
komandeKomande ..................................... 89
Podešavanje upravljača ............89
Komande upravljača ..................89
Grejani upravljač .......................90
Sirena ........................................ 90
Brisači/perači vetrobrana ...........90
Brisači/perači zadnjeg stakla .....92
Spoljašnja temperatura .............93
Časovnik .................................... 93
Utičnice ...................................... 95
Induktivno punjenje ...................96
Pepeljare ................................... 97
Lampice upozorenja, pokazivači
i kontrolne lampice .......................98
Instrument tabla .........................98
Brzinomer ................................ 104
Pokazivač kilometraže .............104
Brojač dnevno pređenog puta . 104
Brzinomer ................................ 105
Pokazivač količine goriva ........106
Pokazivač temperature rashladne tečnosti motora ......106
Displej servisnog perioda ........106
Kontrolne lampice ....................107Pokazivač pravca ....................108
Podsetnik za sigurnosni pojas . 108
Vazdušni jastuk i zatezači pojasa ..................................... 109
Isključivanje vazdušnog jastuka .................................... 109
Sistem napajanja strujom ........109
Kontrolna lampice kvara ..........109
Sistem kočnice i kvačila ..........110
Električna parking kočnica .......110
Kvar električne parking kočnice ................................... 110
Sistem protiv blokade točkova prilikom kočenja (ABS) ...........110
Promena stepena prenosa ......111
Rastojanje do vozila ispred .....111
Upozorenje o napuštanju saobraćajne trake ...................111
Elektronsko upravljanje stabilnosti isključeno ..............111
Elektronska kontrola stabilnosti i sistem kontrole proklizavanja . 111
Sistem kontrole proklizavanja isključen .................................. 111
Temperatura rashladne tečnosti motora .................................... 111
Predgrevanje ........................... 112
AdBlue ..................................... 112
Sistem nadzora pritiska u pneumaticima ......................... 112Pritisak ulja u motoru ...............112
Nizak nivo goriva .....................113
Imobilajzer ............................... 113
Spoljašnje osvetljenje ..............113
Dugo svetlo ............................. 113
Pomoć dugim svetlima ............113
LED prednja svetla ..................113
Svetla za maglu .......................113
Zadnje svetlo za maglu ...........113
Tempomat ............................... 113
Adaptivni tempomat .................114
Detektovano vozilo ispred .......114
Detekcija pešaka .....................114
Graničnik brzine ......................114
Detekcija saobraćajnih znakova .................................. 114
Otvorena vrata ......................... 114
Informacioni displeji ...................115
Informacioni centar za vozača . 115
Informacioni displej ..................122
Displej na vetrobranskom staklu ...................................... 124
Poruke vozila ............................. 127
Upozoravajući zvučni signali ...128
Napon akumulatora .................128
Personalizacija vozila ................129
Usluga telematike ......................133
OnStar ..................................... 133
