Instrumenti i komande119prosečna brzina 1 ili A
● brojač dnevno pređenog puta 2 ili
B
prosečna potrošnja goriva 2 ili B
prosečna brzina 2 ili B
● digitalna brzina
● domet goriva
● trenutna potrošnja goriva ● preostalo vreme trajanja ulja ● pritisak pneumatika
● štoperica
● detekcija saobraćajnih znakova
● rastojanje do vozila ispred
● prazna strana
Na osnovnom displeju, strane
"Preostali vek trajanja ulja", "Pritisak
u pneumaticima", "Detekcija
saobraćajnih znakova" i "Rastojanje do vozila ispred" prikazuju se u
meniju sa informacijama o vozilu,
izabrati ? pritiskom na MENU.Brojač dnevno pređenog puta 1/A ili
2/B
Brojač dnevno pređenog puta
prikazuje aktuelnu kilometražu od
određenog resetovanja.
Brojač dnevno pređenog puta broji do 9999 km, a zatim ponovo broji od 0.
Za resetovanje osnovnog displeja,
pritisnuti SET/CLR na par sekundi; na
složenijem i displeju srednjeg nivoa,
pritisnuti é i potvrditi pomoću 9.
Informacije sa strane brojača dnevno
pređenog puta 1 i 2 mogu se zasebno
resetovati za pokazivač kilometraže,
prosečnu potrošnju i prosečnu brzinu dok je odgovarajući displej aktivan.
Prosečna potrošnja goriva 1/A ili 2/B
Prikazuje prosečnu potrošnju.
Merenje se može resetovati u bilo
kom trenutku i početi od
podrazumevane vrednosti.
Za resetovanje osnovnog displeja,
pritisnuti SET/CLR na par sekundi; na
složenijem i displeju srednjeg nivoa,
pritisnuti é i potvrditi pomoću 9.Prosečna brzina 1/A ili 2/B
Prikaz prosečne brzine. Merenje se može resetovati u svakom trenutku.
Za resetovanje osnovnog displeja,
pritisnuti SET/CLR na par sekundi; na
složenijem i displeju srednjeg nivoa,
pritisnuti é i potvrditi pomoću 9.
Digitalna brzina
Digitalni prikaz trenutne brzine.
Domet goriva
Domet se proračunava na osnovu
nivoa rezervoara goriva i trenutne
potrošnje goriva. Na displeju su
prikazi prosečnih vrednosti.
Posle punjenja rezervoara, domet
vozila se automatski proračunava i
podatak se osvežava u kratkom
vremenu.
Kada je nivo goriva u rezervoaru
nizak, na displeju se pojavljuje poruka
i kontrolna lampica Y na pokazivaču
količine goriva se pali.
Kada rezervoar mora neodložno da
se dopuni, poruka upozorenja se
pojavljuje i ostaje na displeju. Pored
toga, kontrolna lampica Y trepće na
pokazivaču količine goriva 3 113.

120Instrumenti i komandeTrenutna potrošnja goriva
Prikazuje trenutnu potrošnju.
Preostalo vreme trajanja ulja
Označava procenu preostalog
vremena trajanja ulja. Broj u %
označava preostalo vreme trajanja
ulja 3 106.
Pritisak pneumatika
Provera pritiska u svim pneumaticima tokom vožnje 3 272.
Štoperica
Za pokretanje i zaustavljanje pritisnuti
9 . Za resetovanje, pritisnuti é i
potvrditi reset.
Detekcija saobraćajnih znakova
Prikazuje prepoznate saobraćajne
znakove za trenutni deo puta 3 229.
Rastojanje do vozila ispred
Prikaz rastojanja do vozila u pokretu
neposredno ispred vas, u sekundama
3 205. Ako je adaptivni tempomat
aktivan, ova strana umesto toga
prikazuje rastojanje do vozila ispred.Prazna strana
Prazna strana se može prikazati kada se ne traže DIC informacije.
Informacioni meni o
ekonomičnosti, @
● Veliki potrošači
● Trend ekonomičnosti
● Eko indeks
Na složenijem i displeju srednjeg
nivoa, strane "Veliki potrošači",
"Trend ekonomičnosti" i "Eko indeks"
prikazane su u meniju sa
informacijama o putu/gorivu, izabrati
Informacija .
Top Consumers (Najveći potrošači) Lista trenutno uključenih najvećih
potrošača koji povećavaju udobnost
(prikazani su opadajućim
redosledom). Označena je
potencijalna ušteda goriva.
Tokom povremenih uslova vožnje
motor će automatski aktivirati
grejanje zadnjeg prozora da bi se
povećalo opterećenje motora. U to
slučaju se grejanje zadnjeg prozoraoznačava kao jedan od najvećih potrošača, iako ga korisnik nije
aktivirao.

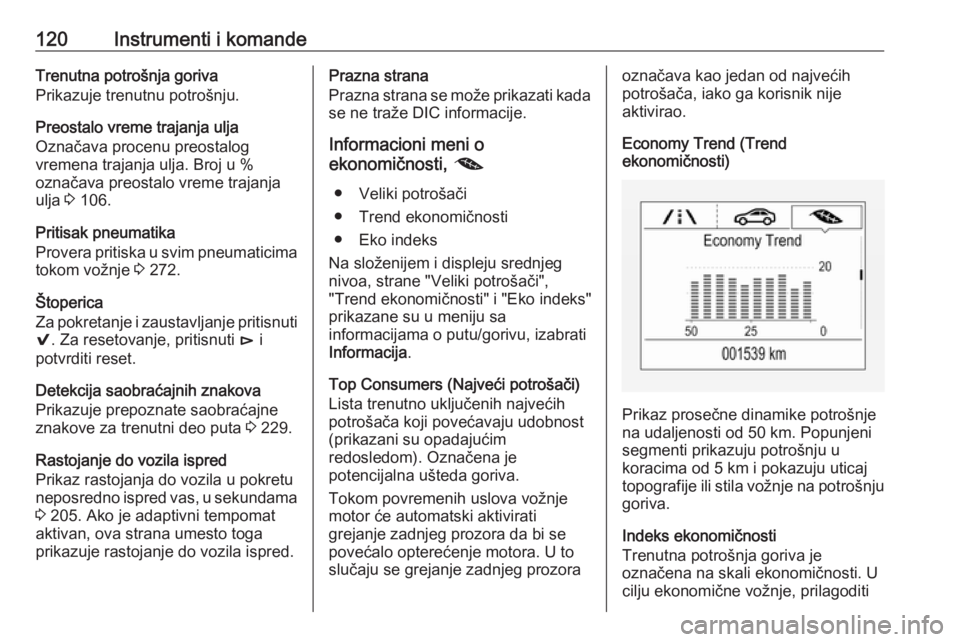

Economy Trend (Trend
ekonomičnosti)
Prikaz prosečne dinamike potrošnje
na udaljenosti od 50 km. Popunjeni
segmenti prikazuju potrošnju u
koracima od 5 km i pokazuju uticaj
topografije ili stila vožnje na potrošnju goriva.
Indeks ekonomičnosti
Trenutna potrošnja goriva je
označena na skali ekonomičnosti. U
cilju ekonomične vožnje, prilagoditi

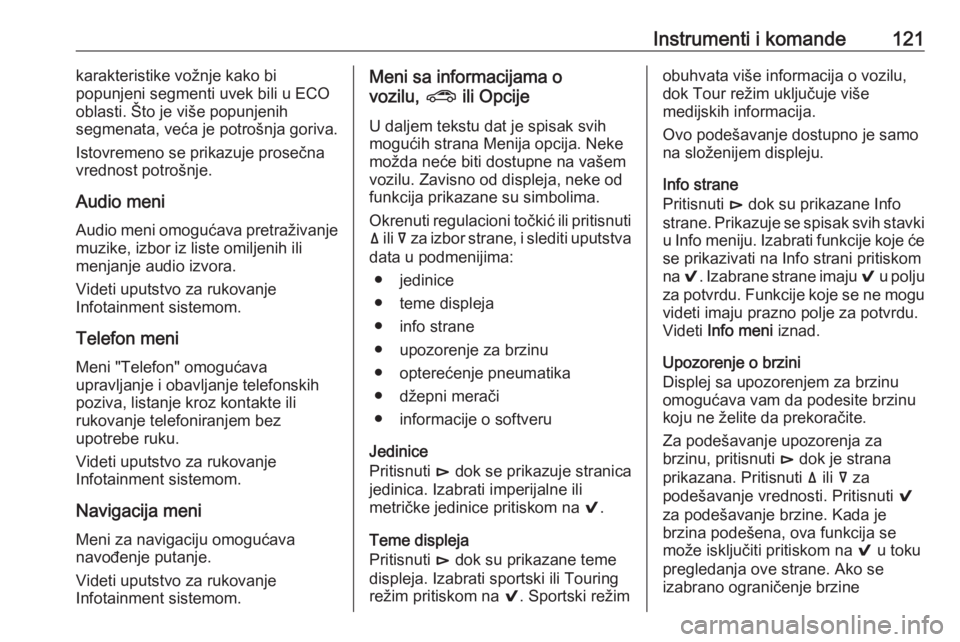

Instrumenti i komande121karakteristike vožnje kako bi
popunjeni segmenti uvek bili u ECO
oblasti. Što je više popunjenih
segmenata, veća je potrošnja goriva.
Istovremeno se prikazuje prosečna
vrednost potrošnje.
Audio meni
Audio meni omogućava pretraživanje muzike, izbor iz liste omiljenih ili
menjanje audio izvora.
Videti uputstvo za rukovanje
Infotainment sistemom.
Telefon meni
Meni "Telefon" omogućava
upravljanje i obavljanje telefonskih poziva, listanje kroz kontakte ili
rukovanje telefoniranjem bez
upotrebe ruku.
Videti uputstvo za rukovanje
Infotainment sistemom.
Navigacija meniMeni za navigaciju omogućava
navođenje putanje.
Videti uputstvo za rukovanje
Infotainment sistemom.Meni sa informacijama o
vozilu, ? ili Opcije
U daljem tekstu dat je spisak svih
mogućih strana Menija opcija. Neke
možda neće biti dostupne na vašem
vozilu. Zavisno od displeja, neke od funkcija prikazane su simbolima.
Okrenuti regulacioni točkić ili pritisnuti ä ili å za izbor strane, i slediti uputstva
data u podmenijima:
● jedinice
● teme displeja
● info strane
● upozorenje za brzinu
● opterećenje pneumatika
● džepni merači
● informacije o softveru
Jedinice
Pritisnuti é dok se prikazuje stranica
jedinica. Izabrati imperijalne ili
metričke jedinice pritiskom na 9.
Teme displeja
Pritisnuti é dok su prikazane teme
displeja. Izabrati sportski ili Touring
režim pritiskom na 9. Sportski režimobuhvata više informacija o vozilu,
dok Tour režim uključuje više
medijskih informacija.
Ovo podešavanje dostupno je samo
na složenijem displeju.
Info strane
Pritisnuti é dok su prikazane Info
strane. Prikazuje se spisak svih stavki
u Info meniju. Izabrati funkcije koje će se prikazivati na Info strani pritiskomna 9. Izabrane strane imaju 9 u polju
za potvrdu. Funkcije koje se ne mogu videti imaju prazno polje za potvrdu.Videti Info meni iznad.
Upozorenje o brzini Displej sa upozorenjem za brzinu
omogućava vam da podesite brzinu
koju ne želite da prekoračite.
Za podešavanje upozorenja za
brzinu, pritisnuti é dok je strana
prikazana. Pritisnuti ä ili å za
podešavanje vrednosti. Pritisnuti 9
za podešavanje brzine. Kada je brzina podešena, ova funkcija se
može isključiti pritiskom na 9 u toku
pregledanja ove strane. Ako se
izabrano ograničenje brzine

122Instrumenti i komandeprekorači, prikazuje se iskačuća
poruka upozorenja i oglašava zvuk
zvona.
Opterećenje pneumatika
Kategorija pritiska u pneumaticima
može da se izabere u skladu sa
stvarnim pritiskom naduvavanja u
pneumatiku 3 272.

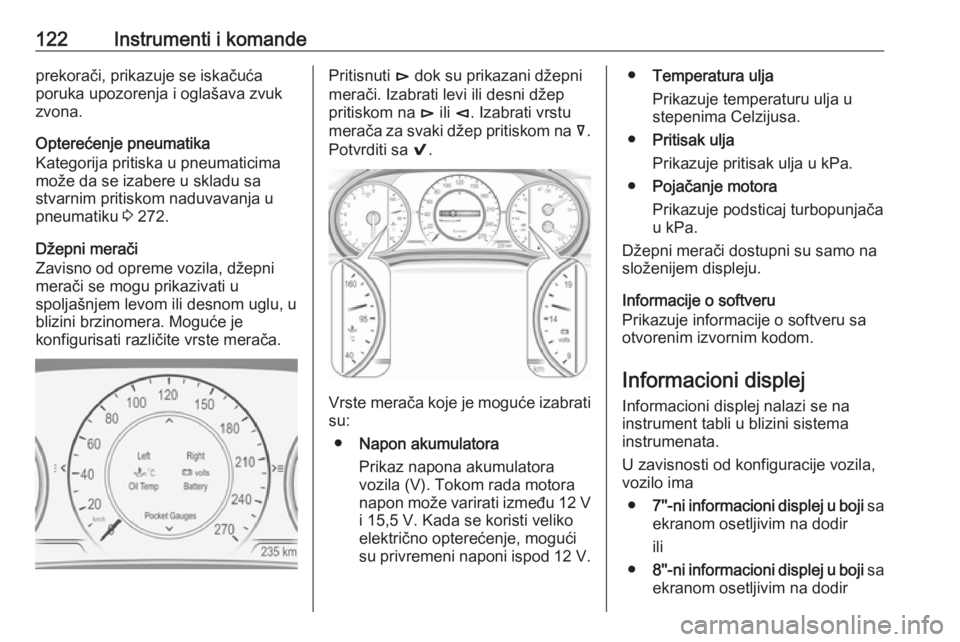

Džepni merači
Zavisno od opreme vozila, džepni
merači se mogu prikazivati u
spoljašnjem levom ili desnom uglu, u
blizini brzinomera. Moguće je
konfigurisati različite vrste merača.Pritisnuti é dok su prikazani džepni
merači. Izabrati levi ili desni džep
pritiskom na é ili è. Izabrati vrstu
merača za svaki džep pritiskom na å.
Potvrditi sa 9.
Vrste merača koje je moguće izabrati
su:
● Napon akumulatora
Prikaz napona akumulatora
vozila (V). Tokom rada motora
napon može varirati između 12 V
i 15,5 V. Kada se koristi veliko
električno opterećenje, mogući
su privremeni naponi ispod 12 V.
● Temperatura ulja
Prikazuje temperaturu ulja u
stepenima Celzijusa.
● Pritisak ulja
Prikazuje pritisak ulja u kPa.
● Pojačanje motora
Prikazuje podsticaj turbopunjača
u kPa.
Džepni merači dostupni su samo na
složenijem displeju.
Informacije o softveru
Prikazuje informacije o softveru sa
otvorenim izvornim kodom.
Informacioni displej
Informacioni displej nalazi se na
instrument tabli u blizini sistema
instrumenata.
U zavisnosti od konfiguracije vozila,
vozilo ima
● 7''-ni informacioni displej u boji sa
ekranom osetljivim na dodir
ili
● 8''-ni informacioni displej u boji sa
ekranom osetljivim na dodir

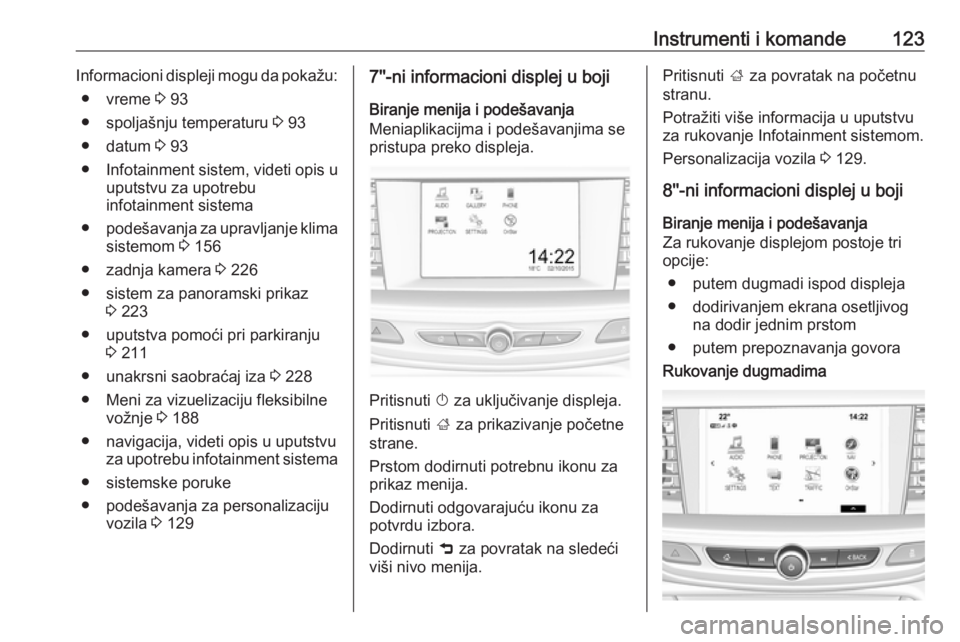

Instrumenti i komande123Informacioni displeji mogu da pokažu:● vreme 3 93
● spoljašnju temperaturu 3 93
● datum 3 93
● Infotainment sistem, videti opis u
uputstvu za upotrebu
infotainment sistema
● podešavanja za upravljanje klima
sistemom 3 156
● zadnja kamera 3 226
● sistem za panoramski prikaz 3 223
● uputstva pomoći pri parkiranju 3 211
● unakrsni saobraćaj iza 3 228
● Meni za vizuelizaciju fleksibilne vožnje 3 188
● navigacija, videti opis u uputstvu za upotrebu infotainment sistema
● sistemske poruke
● podešavanja za personalizaciju vozila 3 1297''-ni informacioni displej u boji
Biranje menija i podešavanja
Meniaplikacijma i podešavanjima se
pristupa preko displeja.
Pritisnuti X za uključivanje displeja.
Pritisnuti ; za prikazivanje početne
strane.
Prstom dodirnuti potrebnu ikonu za
prikaz menija.
Dodirnuti odgovarajuću ikonu za
potvrdu izbora.
Dodirnuti 9 za povratak na sledeći
viši nivo menija.
Pritisnuti ; za povratak na početnu
stranu.
Potražiti više informacija u uputstvu za rukovanje Infotainment sistemom.
Personalizacija vozila 3 129.
8''-ni informacioni displej u boji
Biranje menija i podešavanja
Za rukovanje displejom postoje tri opcije:
● putem dugmadi ispod displeja
● dodirivanjem ekrana osetljivog na dodir jednim prstom
● putem prepoznavanja govoraRukovanje dugmadima

124Instrumenti i komandePritisnuti X za uključivanje displeja.
Pritisnuti ; za prikazivanje početne
strane.
Pritisnuti BACK za napuštanje menija
bez promene podešavanja.
Potražiti više informacija u uputstvu
za rukovanje Infotainment sistemom.Rukovanje ekranom osetljivim na
dodir
Prikaz mora da se uključi pritiskom na X . Pritisnuti ; za izbor početne
strane.
Prstom dodirnuti željenu ikonu za
prikaz menija ili izabrati funkciju.
Kretanje kroz dužu listu podmenija
vrši se pomeranjem prsta naviše ili
naniže.
Potvrditi željenu funkciju ili izbor
dodirivanjem iste.
Dodirnuti q na displeju za
napuštanje menija bez promene podešavanja.
Pritisnuti ; za povratak na početnu
stranu.
Potražiti više informacija u uputstvu
za rukovanje Infotainment sistemom.Prepoznavanje govora
Opis potražiti u uputstvu za rukovanje
Infotainment sistemom.
Personalizacija vozila 3 129.
Uslužni režim
Neke funkcije informacionog centra
za vozača i informacionog displeja
mogu biti ograničene za neke vozače.
Potražiti dodatne informacije u
uputstvu za rukovanje Infotainment
sistemom.
Displej na vetrobranskom
staklu
Displej na vetrobranskom staklu na
vozačevoj strani vetrobrana prikazuje informacije za vozača koje se tičuinstrument table.
Informacije se pojavljuju u obliku slike koja se projektuje sa sočiva na
instrument tabli na vetrobran direktno
ispred, u vidnom polju vozača. Slika
se prikazuje fokusirana na prednji
deo vozila.Zavisno od opreme, displej na
vetrobranskom staklu može da
prikazuje:
● opšte informacije o vožnji
● upozorenja pomoćnih sistema za
vozača
● položaj ručice automatskog menjača
● oznaka promene stepena prenosa
● audio informacije/informacije telefona
● informacije o navigaciji skretanje-
po-skretanje, ako postoji
navigacioni infotainment.

Instrumenti i komande125Iznad prekidača za svetlo postoje tri
komande za rukovanje displejem na
vetrobranskom staklu.
Prikazi displeja
Pritiskom na dugme / mogu se
izabrati različiti prikazi na displeju na
vetrobranskom staklu. Svaki pritisak
menja prikaz displeja.
Prikaz brzine
Pokazuje
● brzinomer: digitalno prikazivanje brzine
● saobraćajne znakove: prikazivanje ograničenja brzine
Prikaz performansi
Pokazuje
● brzinomer: digitalno prikazivanje brzine
● obrtomer: brzina motora u obrtajima u minuti
● automatski menjač: položaj ručice menjača
● ručni/automatski menjač: oznaka
promene stepena prenosa
● oznaka automatskog zaustavljanja
Audio prikaz
Pokazuje
● brzinomer: digitalno prikazivanje brzine
● informacije o aktuelnoj audio reprodukciji
Navigacioni prikaz
Pokazuje
● brzinomer: digitalno prikazivanje brzine
● informacije o navigaciji skretanje-
po-skretanjeKontrolne lampice za aktivnu
bezbednost
Kontrolne lampice sledećih pomoćnih
sistema za vozača su na svim
prikazima prikazane u prvom redu
displeja
● detektovano vozilo ispred A:
prepoznavanje vozila
● upozorenje o napuštanju saobraćajne trake a: status i
upozorenje
● adaptivni tempomat Õ:
podešena brzina i status
● detektovan pešak ispred 7:
prepoznavanje pešaka
Iskačuća upozorenja
Sledeći spisak sadrži samo deo
mogućih upozorenja. Neka od njih
možda nisu dostupna za vaše vozilo,
a ostala se mogu prikazivati zavisno
od konfiguracije vozila.
Ako je to potrebno, upozorenja iskaču na svakoj stranici
● upozorenje za zaštitu pešaka
● upozorenje o čeonom sudaru

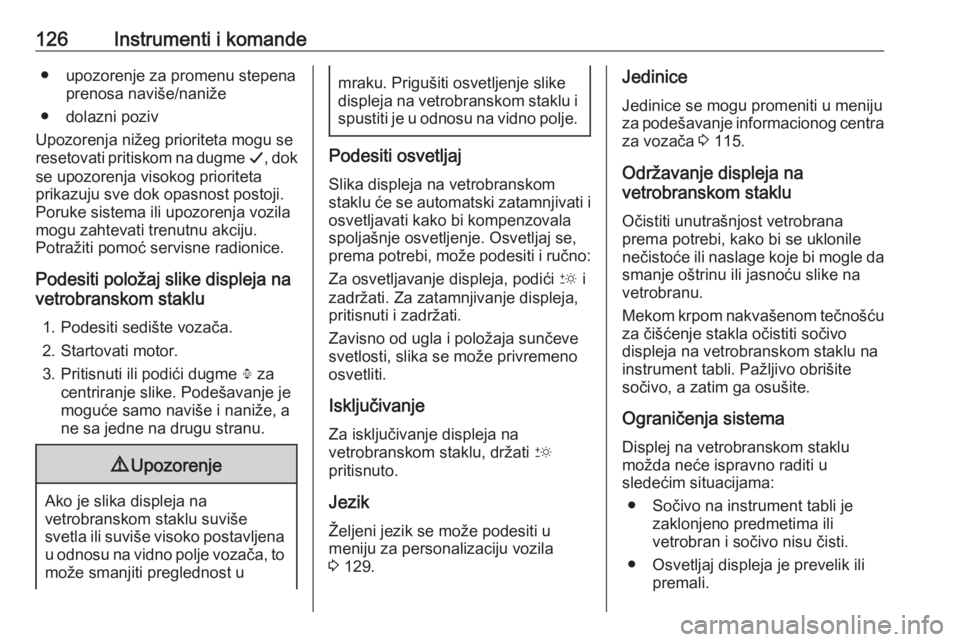

126Instrumenti i komande● upozorenje za promenu stepenaprenosa naviše/naniže
● dolazni poziv
Upozorenja nižeg prioriteta mogu se
resetovati pritiskom na dugme G, dok
se upozorenja visokog prioriteta
prikazuju sve dok opasnost postoji.
Poruke sistema ili upozorenja vozila mogu zahtevati trenutnu akciju.
Potražiti pomoć servisne radionice.
Podesiti položaj slike displeja na
vetrobranskom staklu
1. Podesiti sedište vozača.
2. Startovati motor.
3. Pritisnuti ili podići dugme . za
centriranje slike. Podešavanje je
moguće samo naviše i naniže, a
ne sa jedne na drugu stranu.9 Upozorenje
Ako je slika displeja na
vetrobranskom staklu suviše
svetla ili suviše visoko postavljena
u odnosu na vidno polje vozača, to može smanjiti preglednost u
mraku. Prigušiti osvetljenje slike
displeja na vetrobranskom staklu i spustiti je u odnosu na vidno polje.
Podesiti osvetljaj
Slika displeja na vetrobranskom
staklu će se automatski zatamnjivati i
osvetljavati kako bi kompenzovala
spoljašnje osvetljenje. Osvetljaj se,
prema potrebi, može podesiti i ručno:
Za osvetljavanje displeja, podići & i
zadržati. Za zatamnjivanje displeja,
pritisnuti i zadržati.
Zavisno od ugla i položaja sunčeve
svetlosti, slika se može privremeno
osvetliti.
Isključivanje
Za isključivanje displeja na
vetrobranskom staklu, držati &
pritisnuto.
JezikŽeljeni jezik se može podesiti u
meniju za personalizaciju vozila
3 129.
Jedinice
Jedinice se mogu promeniti u meniju
za podešavanje informacionog centra za vozača 3 115.
Održavanje displeja na
vetrobranskom staklu
Očistiti unutrašnjost vetrobrana
prema potrebi, kako bi se uklonile
nečistoće ili naslage koje bi mogle da
smanje oštrinu ili jasnoću slike na
vetrobranu.
Mekom krpom nakvašenom tečnošću za čišćenje stakla očistiti sočivo
displeja na vetrobranskom staklu na instrument tabli. Pažljivo obrišite
sočivo, a zatim ga osušite.
Ograničenja sistema
Displej na vetrobranskom staklu
možda neće ispravno raditi u
sledećim situacijama:
● Sočivo na instrument tabli je zaklonjeno predmetima ili
vetrobran i sočivo nisu čisti.
● Osvetljaj displeja je prevelik ili premali.

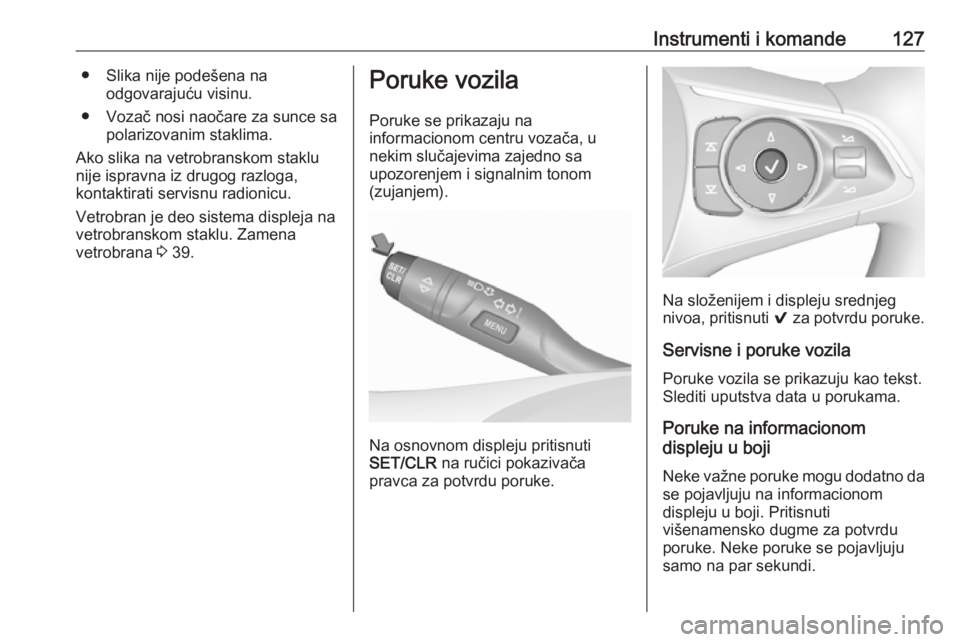

Instrumenti i komande127● Slika nije podešena naodgovarajuću visinu.
● Vozač nosi naočare za sunce sa polarizovanim staklima.
Ako slika na vetrobranskom staklu nije ispravna iz drugog razloga,
kontaktirati servisnu radionicu.
Vetrobran je deo sistema displeja na
vetrobranskom staklu. Zamena
vetrobrana 3 39.Poruke vozila
Poruke se prikazaju na
informacionom centru vozača, u
nekim slučajevima zajedno sa
upozorenjem i signalnim tonom
(zujanjem).
Na osnovnom displeju pritisnuti
SET/CLR na ručici pokazivača
pravca za potvrdu poruke.
Na složenijem i displeju srednjeg
nivoa, pritisnuti 9 za potvrdu poruke.
Servisne i poruke vozila Poruke vozila se prikazuju kao tekst.
Slediti uputstva data u porukama.
Poruke na informacionom
displeju u boji
Neke važne poruke mogu dodatno da
se pojavljuju na informacionom
displeju u boji. Pritisnuti
višenamensko dugme za potvrdu
poruke. Neke poruke se pojavljuju
samo na par sekundi.

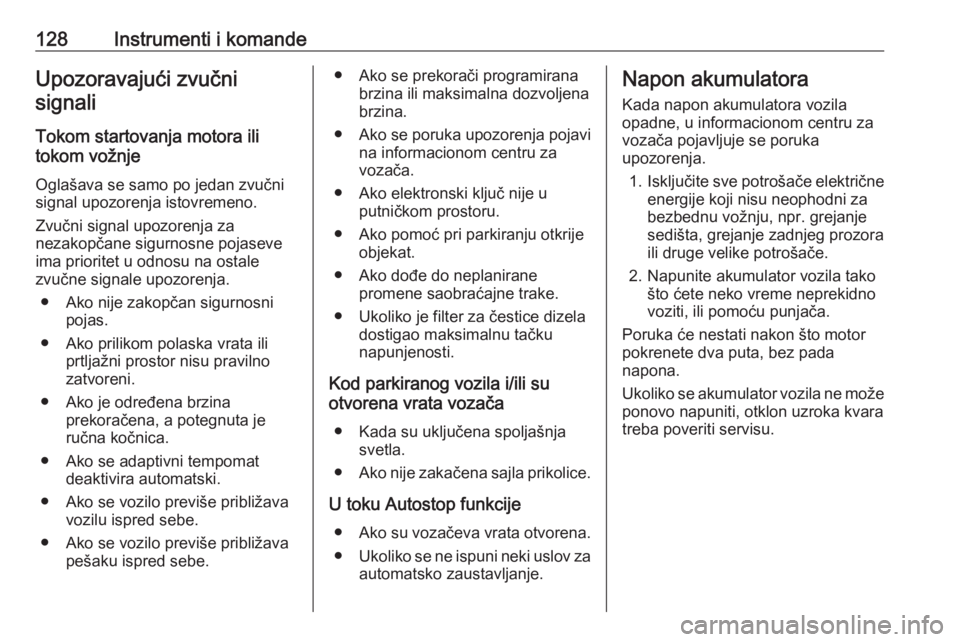

128Instrumenti i komandeUpozoravajući zvučnisignali
Tokom startovanja motora ili
tokom vožnje
Oglašava se samo po jedan zvučni
signal upozorenja istovremeno.
Zvučni signal upozorenja za
nezakopčane sigurnosne pojaseve
ima prioritet u odnosu na ostale
zvučne signale upozorenja.
● Ako nije zakopčan sigurnosni pojas.
● Ako prilikom polaska vrata ili prtljažni prostor nisu pravilno
zatvoreni.
● Ako je određena brzina prekoračena, a potegnuta je
ručna kočnica.
● Ako se adaptivni tempomat deaktivira automatski.
● Ako se vozilo previše približava vozilu ispred sebe.
● Ako se vozilo previše približava pešaku ispred sebe.● Ako se prekorači programirana brzina ili maksimalna dozvoljena
brzina.
● Ako se poruka upozorenja pojavi
na informacionom centru za
vozača.
● Ako elektronski ključ nije u putničkom prostoru.
● Ako pomoć pri parkiranju otkrije objekat.
● Ako dođe do neplanirane promene saobraćajne trake.
● Ukoliko je filter za čestice dizela dostigao maksimalnu tačku
napunjenosti.
Kod parkiranog vozila i/ili su
otvorena vrata vozača
● Kada su uključena spoljašnja svetla.
● Ako nije zakačena sajla prikolice.
U toku Autostop funkcije ● Ako su vozačeva vrata otvorena.
● Ukoliko se ne ispuni neki uslov za
automatsko zaustavljanje.Napon akumulatora
Kada napon akumulatora vozila
opadne, u informacionom centru za
vozača pojavljuje se poruka
upozorenja.
1. Isključite sve potrošače električne
energije koji nisu neophodni za
bezbednu vožnju, npr. grejanje
sedišta, grejanje zadnjeg prozora
ili druge velike potrošače.
2. Napunite akumulator vozila tako što ćete neko vreme neprekidnovoziti, ili pomoću punjača.
Poruka će nestati nakon što motor
pokrenete dva puta, bez pada
napona.
Ukoliko se akumulator vozila ne može
ponovo napuniti, otklon uzroka kvara
treba poveriti servisu.
