OPEL INSIGNIA BREAK 2017.75 Инструкция по эксплуатации (in Russian)

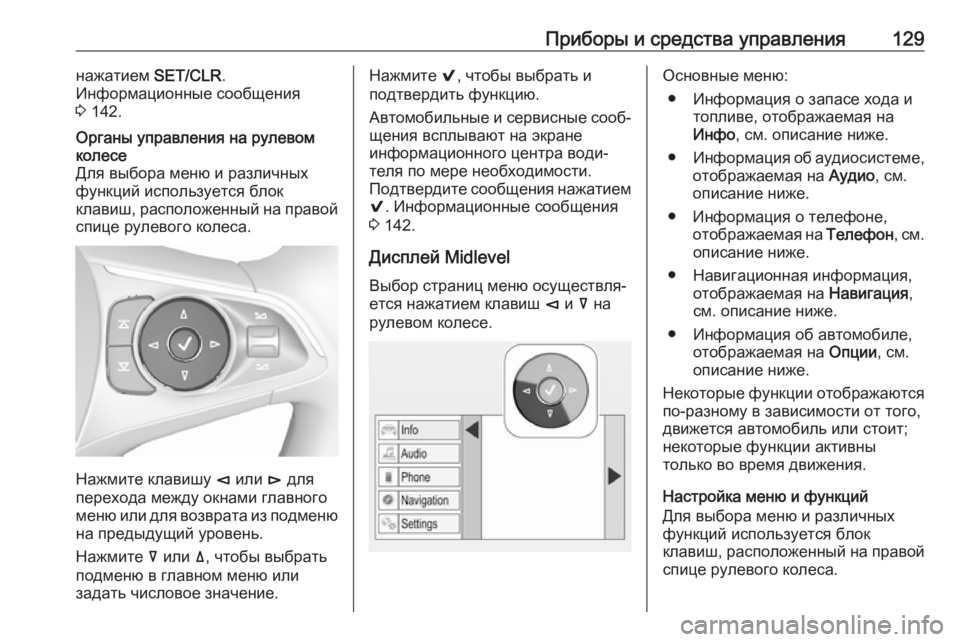

Приборы и средства управления129нажатием SET/CLR.
Информационные сообщения
3 142.Органы управления на рулевом
колесе
Для выбора меню и различных
функций используется блок
клавиш, расположенный на правой
спице рулевого колеса.
Нажмите клавишу è или é для
перехода между окнами главного меню или для возврата из подменю на предыдущий уровень.
Нажмите å или ä, чтобы выбрать
подменю в главном меню или
задать числовое значение.
Нажмите 9, чтобы выбрать и
подтвердить функцию.
Автомобильные и сервисные сооб‐
щения всплывают на экране
информационного центра води‐
теля по мере необходимости.
Подтвердите сообщения нажатием 9 . Информационные сообщения
3 142.
Дисплей Midlevel
Выбор страниц меню осуществля‐
ется нажатием клавиш è и å на
рулевом колесе.Основные меню:
● Информация о запасе хода и топливе, отображаемая на
Инфо , см. описание ниже.
● Информация об аудиосистеме,
отображаемая на Аудио, см.
описание ниже.
● Информация о телефоне, отображаемая на Телефон, см.
описание ниже.
● Навигационная информация, отображаемая на Навигация,
см. описание ниже.
● Информация об автомобиле, отображаемая на Опции, см.
описание ниже.
Некоторые функции отображаются по-разному в зависимости от того,
движется автомобиль или стоит;
некоторые функции активны
только во время движения.
Настройка меню и функций
Для выбора меню и различных
функций используется блок
клавиш, расположенный на правой
спице рулевого колеса.

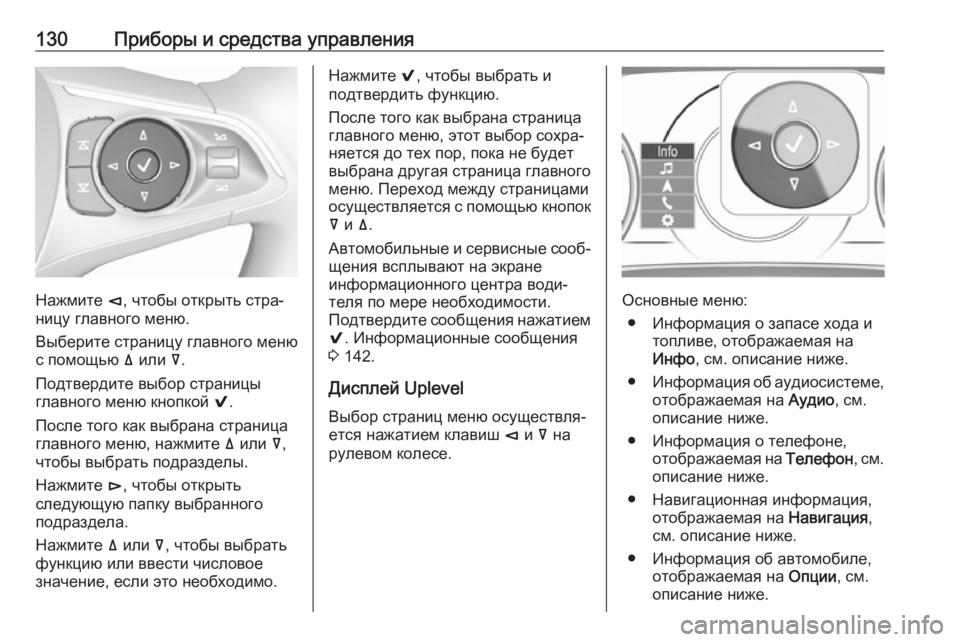

130Приборы и средства управления
Нажмите è, чтобы открыть стра‐
ницу главного меню.
Выберите страницу главного меню с помощью ä или å.
Подтвердите выбор страницы
главного меню кнопкой 9.
После того как выбрана страница главного меню, нажмите ä или å,
чтобы выбрать подразделы.
Нажмите é, чтобы открыть
следующую папку выбранного
подраздела.
Нажмите ä или å, чтобы выбрать
функцию или ввести числовое
значение, если это необходимо.
Нажмите 9, чтобы выбрать и
подтвердить функцию.
После того как выбрана страница
главного меню, этот выбор сохра‐
няется до тех пор, пока не будет
выбрана другая страница главного
меню. Переход между страницами
осуществляется с помощью кнопок å и ä.
Автомобильные и сервисные сооб‐
щения всплывают на экране
информационного центра води‐
теля по мере необходимости.
Подтвердите сообщения нажатием 9 . Информационные сообщения
3 142.
Дисплей Uplevel
Выбор страниц меню осуществля‐
ется нажатием клавиш è и å на
рулевом колесе.
Основные меню:
● Информация о запасе хода и топливе, отображаемая на
Инфо , см. описание ниже.
● Информация об аудиосистеме,
отображаемая на Аудио, см.
описание ниже.
● Информация о телефоне, отображаемая на Телефон, см.
описание ниже.
● Навигационная информация, отображаемая на Навигация,
см. описание ниже.
● Информация об автомобиле, отображаемая на Опции, см.
описание ниже.

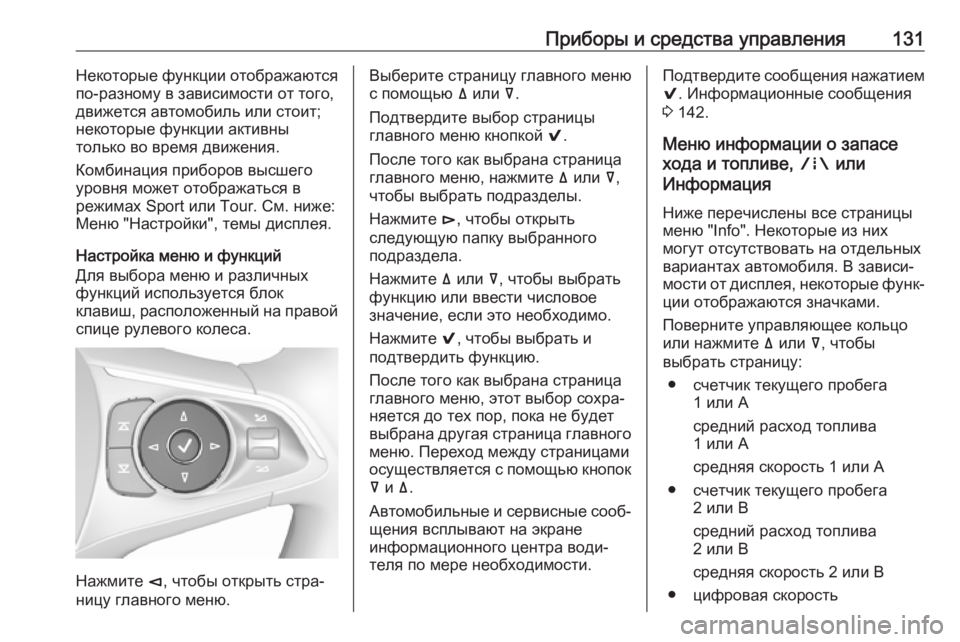

Приборы и средства управления131Некоторые функции отображаются
по-разному в зависимости от того,
движется автомобиль или стоит;
некоторые функции активны
только во время движения.
Комбинация приборов высшего
уровня может отображаться в
режимах Sport или Tour. См. ниже:
Меню "Настройки", темы дисплея.
Настройка меню и функций
Для выбора меню и различных
функций используется блок
клавиш, расположенный на правой
спице рулевого колеса.
Нажмите è, чтобы открыть стра‐
ницу главного меню.
Выберите страницу главного меню с помощью ä или å.
Подтвердите выбор страницы
главного меню кнопкой 9.
После того как выбрана страница главного меню, нажмите ä или å,
чтобы выбрать подразделы.
Нажмите é, чтобы открыть
следующую папку выбранного
подраздела.
Нажмите ä или å, чтобы выбрать
функцию или ввести числовое
значение, если это необходимо.
Нажмите 9, чтобы выбрать и
подтвердить функцию.
После того как выбрана страница
главного меню, этот выбор сохра‐
няется до тех пор, пока не будет
выбрана другая страница главного
меню. Переход между страницами
осуществляется с помощью кнопок å и ä.
Автомобильные и сервисные сооб‐
щения всплывают на экране
информационного центра води‐
теля по мере необходимости.Подтвердите сообщения нажатием 9 . Информационные сообщения
3 142.
Меню информации о запасе
хода и топливе, ; или
Информация
Ниже перечислены все страницы
меню "Info". Некоторые из них
могут отсутствовать на отдельных
вариантах автомобиля. В зависи‐
мости от дисплея, некоторые функ‐
ции отображаются значками.
Поверните управляющее кольцо
или нажмите ä или å, чтобы
выбрать страницу:
● счетчик текущего пробега 1 или A
средний расход топлива
1 или A
средняя скорость 1 или A
● счетчик текущего пробега 2 или B
средний расход топлива
2 или B
средняя скорость 2 или B
● цифровая скорость

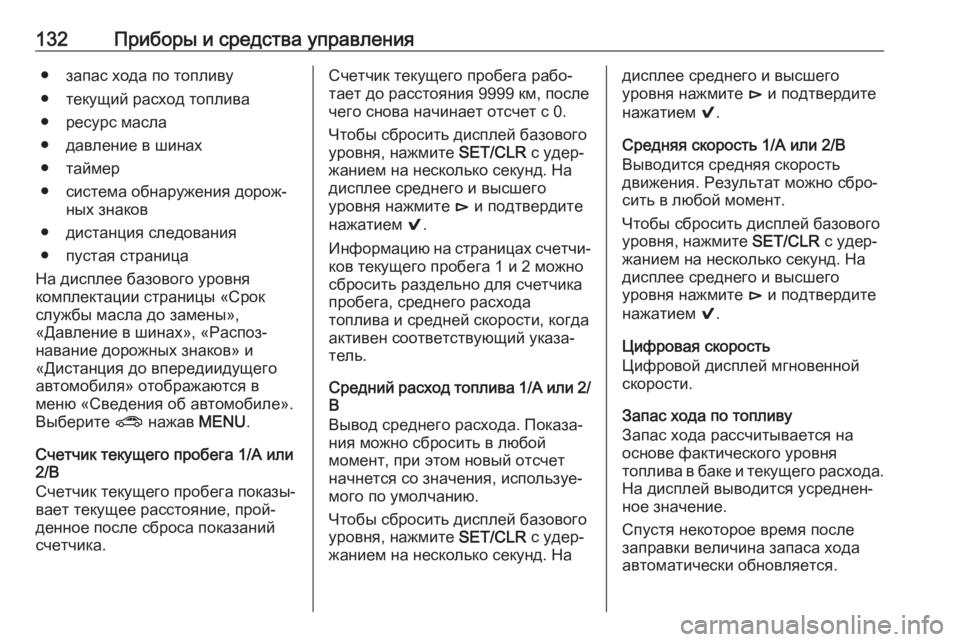

132Приборы и средства управления● запас хода по топливу
● текущий расход топлива
● ресурс масла
● давление в шинах
● таймер
● система обнаружения дорож‐ ных знаков
● дистанция следования
● пустая страница
На дисплее базового уровня
комплектации страницы «Срок
службы масла до замены»,
«Давление в шинах», «Распоз‐
навание дорожных знаков» и
«Дистанция до впередиидущего
автомобиля» отображаются в
меню «Сведения об автомобиле».
Выберите ? нажав MENU.
Счетчик текущего пробега 1/A или
2/B
Счетчик текущего пробега показы‐
вает текущее расстояние, прой‐
денное после сброса показаний
счетчика.Счетчик текущего пробега рабо‐
тает до расстояния 9999 км, после
чего снова начинает отсчет с 0.
Чтобы сбросить дисплей базового
уровня, нажмите SET/CLR с удер‐
жанием на несколько секунд. На
дисплее среднего и высшего
уровня нажмите é и подтвердите
нажатием 9.
Информацию на страницах счетчи‐
ков текущего пробега 1 и 2 можно
сбросить раздельно для счетчика
пробега, среднего расхода
топлива и средней скорости, когда
активен соответствующий указа‐
тель.
Средний расход топлива 1/A или 2/
B
Вывод среднего расхода. Показа‐
ния можно сбросить в любой
момент, при этом новый отсчет
начнется со значения, используе‐
мого по умолчанию.
Чтобы сбросить дисплей базового
уровня, нажмите SET/CLR с удер‐
жанием на несколько секунд. Надисплее среднего и высшего
уровня нажмите é и подтвердите
нажатием 9.
Средняя скорость 1/A или 2/B
Выводится средняя скорость
движения. Результат можно сбро‐
сить в любой момент.
Чтобы сбросить дисплей базового
уровня, нажмите SET/CLR с удер‐
жанием на несколько секунд. На дисплее среднего и высшего
уровня нажмите é и подтвердите
нажатием 9.
Цифровая скорость
Цифровой дисплей мгновенной
скорости.
Запас хода по топливу
Запас хода рассчитывается на
основе фактического уровня
топлива в баке и текущего расхода. На дисплей выводится усреднен‐
ное значение.
Спустя некоторое время после
заправки величина запаса хода автоматически обновляется.

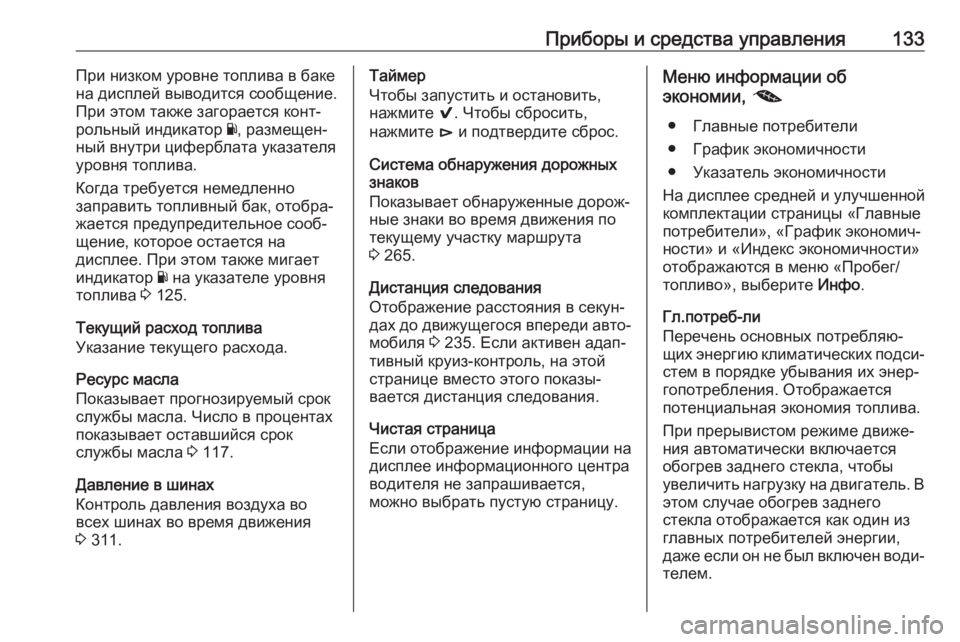

Приборы и средства управления133При низком уровне топлива в баке
на дисплей выводится сообщение. При этом также загорается конт‐
рольный индикатор Y, размещен‐
ный внутри циферблата указателя уровня топлива.
Когда требуется немедленно
заправить топливный бак, отобра‐
жается предупредительное сооб‐
щение, которое остается на
дисплее. При этом также мигает
индикатор Y на указателе уровня
топлива 3 125.
Текущий расход топлива
Указание текущего расхода.
Ресурс масла
Показывает прогнозируемый срок
службы масла. Число в процентах
показывает оставшийся срок
службы масла 3 117.
Давление в шинах
Контроль давления воздуха во всех шинах во время движения
3 311.Таймер
Чтобы запустить и остановить, нажмите 9. Чтобы сбросить,
нажмите é и подтвердите сброс.
Система обнаружения дорожных знаков
Показывает обнаруженные дорож‐
ные знаки во время движения по
текущему участку маршрута
3 265.
Дистанция следования
Отображение расстояния в секун‐ дах до движущегося впереди авто‐
мобиля 3 235. Если активен адап‐
тивный круиз-контроль, на этой
странице вместо этого показы‐
вается дистанция следования.
Чистая страница
Если отображение информации на
дисплее информационного центра
водителя не запрашивается,
можно выбрать пустую страницу.Меню информации об
экономии, @
● Главные потребители
● График экономичности
● Указатель экономичности
На дисплее средней и улучшенной
комплектации страницы «Главные
потребители», «График экономич‐
ности» и «Индекс экономичности»
отображаются в меню «Пробег/
топливо», выберите Инфо.
Гл.потреб-ли
Перечень основных потребляю‐ щих энергию климатических подси‐ стем в порядке убывания их энер‐
гопотребления. Отображается
потенциальная экономия топлива.
При прерывистом режиме движе‐ния автоматически включается
обогрев заднего стекла, чтобы
увеличить нагрузку на двигатель. В этом случае обогрев заднего
стекла отображается как один из
главных потребителей энергии,
даже если он не был включен води‐ телем.

134Приборы и средства управленияТренд экономии
Отображение среднего расхода за
последние 50 км. Заполненные
сегменты показывают расход по отрезкам в 5 км, демонстрируявлияние топографии местности
или манеры вождения на расход
топлива.
Указатель экономичности
Текущий расход топлива отобра‐
жается на шкале экономичности.
Для наибольшей экономичности
вождения адаптируйте стиль
вождения таким образом, чтобы
заполненные сегменты оставались
в зоне Eco. Чем больше заполнено
сегментов, тем больше расход
топлива.
Одновременно отображается
среднее значение расхода
топлива.
Меню Аудио Меню "Аудио" позволяет просмат‐ривать каталог музыки, выбирать настроенные каналы и переклю‐
чать источник аудиосигнала.
См. руководство по эксплуатации
информационно-развлекательной системы.
Меню Телефон
Меню "Телефон" позволяет управ‐
лять телефонными вызовами,
просматривать адресную книжку и
пользоваться телефонной связью,
не занимающей руки.
См. руководство по эксплуатации
информационно-развлекательной системы.Меню Навигация
Меню "Навигация" обеспечивает
ведение по маршруту.
См. руководство по эксплуатации информационно-развлекательнойсистемы.
Меню "Информация об
автомобиле" ? или "Опции"
Ниже перечислены все страницы
меню "Опции". Некоторые из них
могут отсутствовать на отдельных
вариантах автомобиля. В зависи‐ мости от дисплея, некоторые функ‐
ции отображаются значками.
Поверните управляющее кольцо
или нажмите ä или å, чтобы
выбрать страницу, и выполните
указания, выдаваемые в подменю:
● единицы измерения
● темы дисплея
● информационные страницы
● предупреждение о скорости
● нагрузка на шины

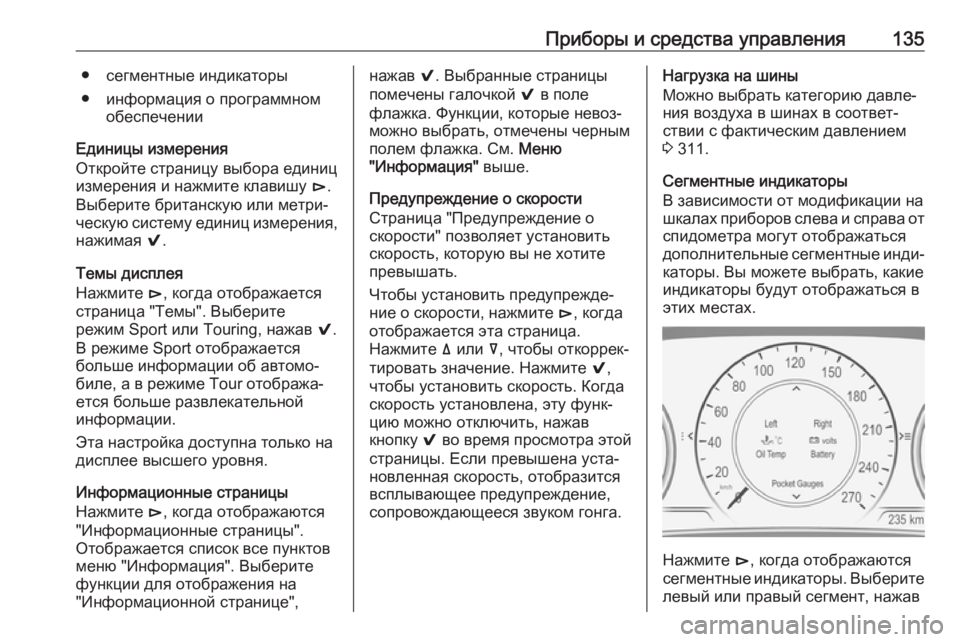

Приборы и средства управления135● сегментные индикаторы
● информация о программном обеспечении
Единицы измерения
Откройте страницу выбора единиц
измерения и нажмите клавишу é.
Выберите британскую или метри‐ ческую систему единиц измерения,
нажимая 9.
Темы дисплея
Нажмите é, когда отображается
страница "Темы". Выберите
режим Sport или Touring, нажав 9.
В режиме Sport отображается больше информации об автомо‐
биле, а в режиме Tour отобража‐
ется больше развлекательной
информации.
Эта настройка доступна только на
дисплее высшего уровня.
Информационные страницы
Нажмите é, когда отображаются
"Информационные страницы". Отображается список все пунктов
меню "Информация". Выберите функции для отображения на
"Информационной странице",нажав 9. Выбранные страницы
помечены галочкой 9 в поле
флажка. Функции, которые невоз‐
можно выбрать, отмечены черным
полем флажка. См. Меню
"Информация" выше.
Предупреждение о скорости
Страница "Предупреждение о
скорости" позволяет установить
скорость, которую вы не хотите
превышать.
Чтобы установить предупрежде‐
ние о скорости, нажмите é, когда
отображается эта страница.
Нажмите ä или å, чтобы откоррек‐
тировать значение. Нажмите 9,
чтобы установить скорость. Когда
скорость установлена, эту функ‐
цию можно отключить, нажав
кнопку 9 во время просмотра этой
страницы. Если превышена уста‐
новленная скорость, отобразится
всплывающее предупреждение,
сопровождающееся звуком гонга.Нагрузка на шины
Можно выбрать категорию давле‐
ния воздуха в шинах в соответ‐
ствии с фактическим давлением 3 311.

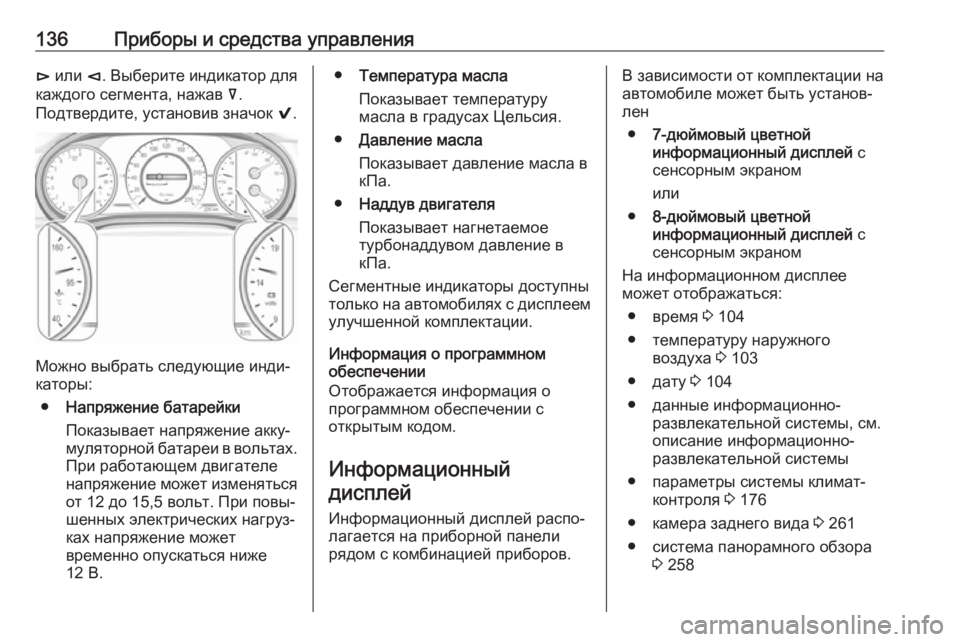

Сегментные индикаторы
В зависимости от модификации на
шкалах приборов слева и справа от
спидометра могут отображаться
дополнительные сегментные инди‐ каторы. Вы можете выбрать, какие
индикаторы будут отображаться в
этих местах.
Нажмите é, когда отображаются
сегментные индикаторы. Выберите
левый или правый сегмент, нажав

136Приборы и средства управленияé или è. Выберите индикатор для
каждого сегмента, нажав å.
Подтвердите, установив значок 9.
Можно выбрать следующие инди‐
каторы:
● Напряжение батарейки
Показывает напряжение акку‐
муляторной батареи в вольтах. При работающем двигателе
напряжение может изменяться
от 12 до 15,5 вольт. При повы‐
шенных электрических нагруз‐
ках напряжение может
временно опускаться ниже
12 В.
● Температура масла
Показывает температуру
масла в градусах Цельсия.
● Давление масла
Показывает давление масла в
кПа.
● Наддув двигателя
Показывает нагнетаемое
турбонаддувом давление в
кПа.
Сегментные индикаторы доступны
только на автомобилях с дисплеем
улучшенной комплектации.
Информация о программном
обеспечении
Отображается информация о
программном обеспечении с
открытым кодом.
Информационный
дисплей
Информационный дисплей распо‐ лагается на приборной панели
рядом с комбинацией приборов.В зависимости от комплектации на
автомобиле может быть установ‐
лен
● 7-дюймовый цветной
информационный дисплей с
сенсорным экраном
или
● 8-дюймовый цветной
информационный дисплей с
сенсорным экраном
На информационном дисплее
может отображаться:
● время 3 104
● температуру наружного воздуха 3 103
● дату 3 104
● данные информационно- развлекательной системы, см.
описание информационно-
развлекательной системы
● параметры системы климат- контроля 3 176
● камера заднего вида 3 261
● система панорамного обзора 3 258

Приборы и средства управления137●подсказки системы облегчения
парковки 3 244
● система контроля мертвых зон при движении задним ходом
3 263
● меню визуализации системы Flex Ride 3 214
● данные навигационной системы, см. описание инфор‐
мационно-развлекательной
системы
● системные сообщения
● индивидуальные настройки автомобиля 3 144

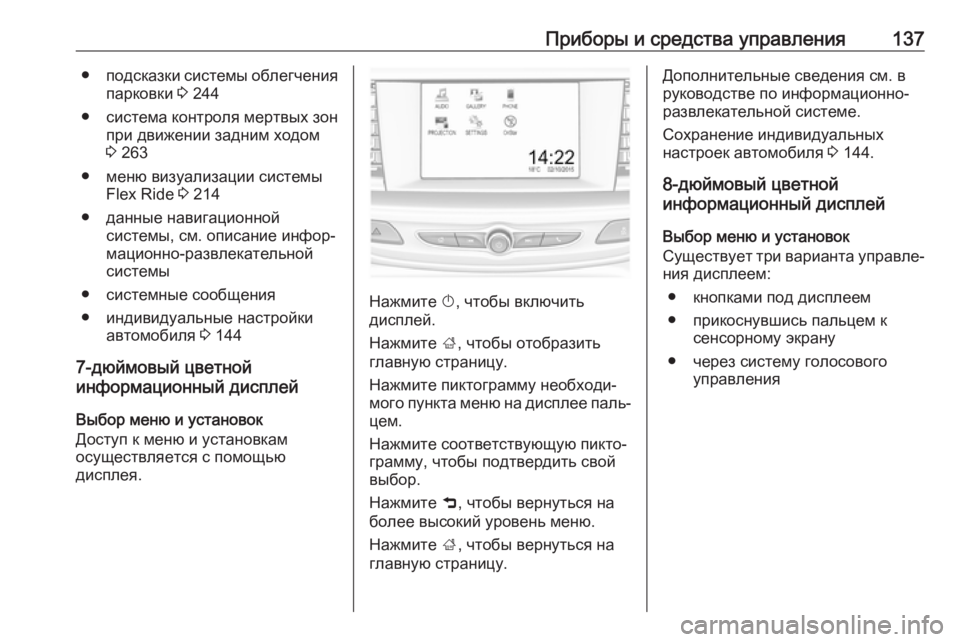

7-дюймовый цветной
информационный дисплей
Выбор меню и установок
Доступ к меню и установкам
осуществляется с помощью
дисплея.
Нажмите X, чтобы включить
дисплей.
Нажмите ;, чтобы отобразить
главную страницу.
Нажмите пиктограмму необходи‐ мого пункта меню на дисплее паль‐ цем.
Нажмите соответствующую пикто‐
грамму, чтобы подтвердить свой
выбор.
Нажмите 9, чтобы вернуться на
более высокий уровень меню.
Нажмите ;, чтобы вернуться на
главную страницу.
Дополнительные сведения см. в
руководстве по информационно-
развлекательной системе.
Сохранение индивидуальных
настроек автомобиля 3 144.
8-дюймовый цветной
информационный дисплей
Выбор меню и установок
Существует три варианта управле‐ ния дисплеем:
● кнопками под дисплеем
● прикоснувшись пальцем к сенсорному экрану
● через систему голосового управления

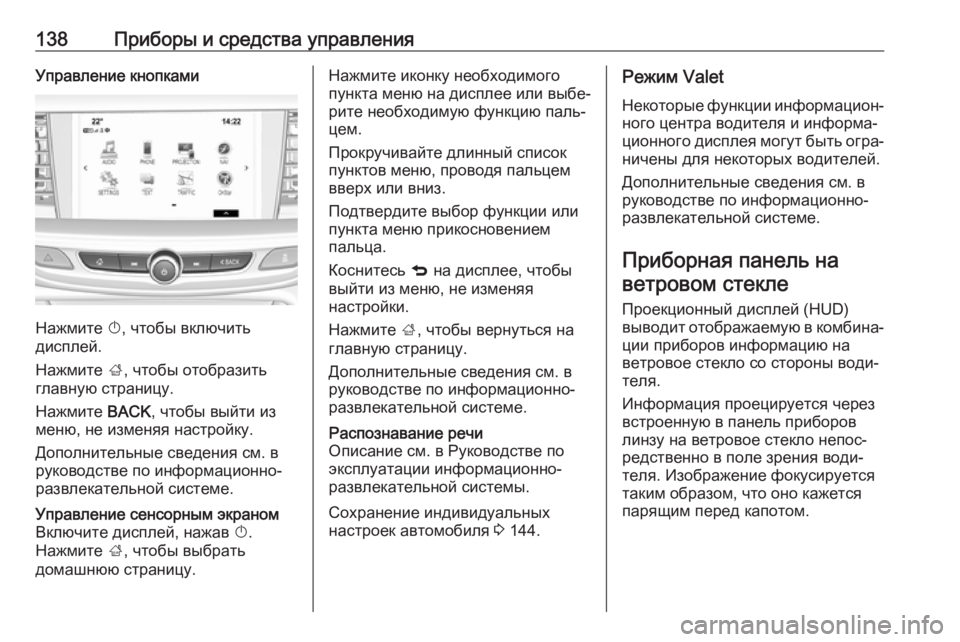

138Приборы и средства управленияУправление кнопками
Нажмите X, чтобы включить
дисплей.
Нажмите ;, чтобы отобразить
главную страницу.
Нажмите BACK, чтобы выйти из
меню, не изменяя настройку.
Дополнительные сведения см. в
руководстве по информационно-
развлекательной системе.
Управление сенсорным экраном
Включите дисплей, нажав X.
Нажмите ;, чтобы выбрать
домашнюю страницу.Нажмите иконку необходимого
пункта меню на дисплее или выбе‐
рите необходимую функцию паль‐
цем.
Прокручивайте длинный список
пунктов меню, проводя пальцем
вверх или вниз.
Подтвердите выбор функции или
пункта меню прикосновением
пальца.
Коснитесь q на дисплее, чтобы
выйти из меню, не изменяя
настройки.
Нажмите ;, чтобы вернуться на
главную страницу.
Дополнительные сведения см. в
руководстве по информационно-
развлекательной системе.Распознавание речи
Описание см. в Руководстве по
эксплуатации информационно-
развлекательной системы.
Сохранение индивидуальных
настроек автомобиля 3 144.
Режим Valet
Некоторые функции информацион‐ ного центра водителя и информа‐
ционного дисплея могут быть огра‐
ничены для некоторых водителей.
Дополнительные сведения см. в
руководстве по информационно-
развлекательной системе.
Приборная панель на ветровом стекле
Проекционный дисплей (HUD)
выводит отображаемую в комбина‐ ции приборов информацию на
ветровое стекло со стороны води‐
теля.
Информация проецируется через встроенную в панель приборовлинзу на ветровое стекло непос‐
редственно в поле зрения води‐
теля. Изображение фокусируется
таким образом, что оно кажется
парящим перед капотом.
