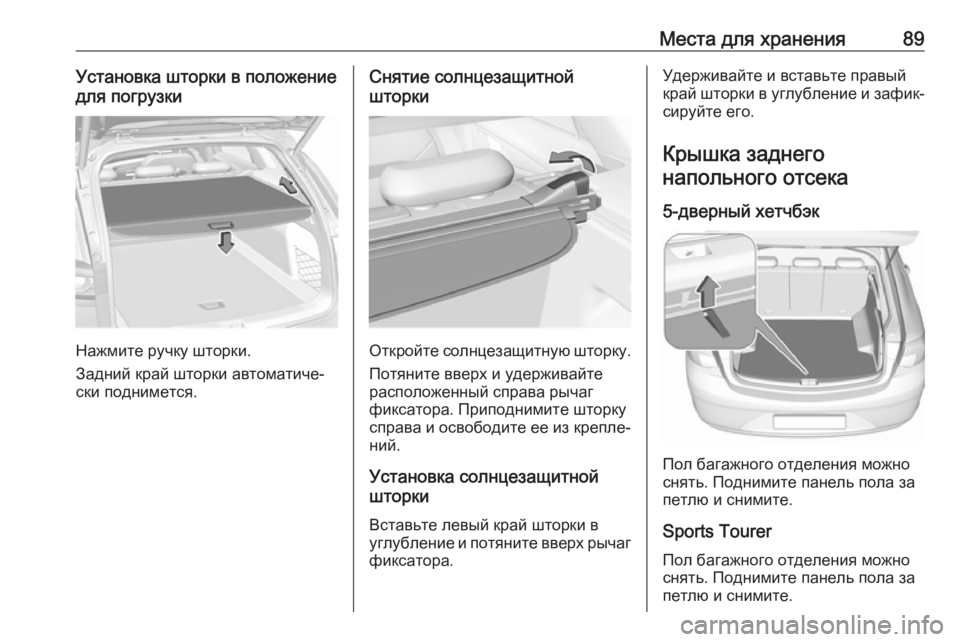

Места для хранения89Установка шторки в положение
для погрузки
Нажмите ручку шторки.
Задний край шторки автоматиче‐
ски поднимется.
Снятие солнцезащитной
шторки
Откройте солнцезащитную шторку.
Потяните вверх и удерживайте
расположенный справа рычаг
фиксатора. Приподнимите шторку
справа и освободите ее из крепле‐ ний.
Установка солнцезащитной
шторки
Вставьте левый край шторки в
углубление и потяните вверх рычаг
фиксатора.
Удерживайте и вставьте правый
край шторки в углубление и зафик‐ сируйте его.
Крышка заднегонапольного отсека
5-дверный хетчбэк
Пол багажного отделения можно
снять. Поднимите панель пола за
петлю и снимите.
Sports Tourer Пол багажного отделения можноснять. Поднимите панель пола за
петлю и снимите.

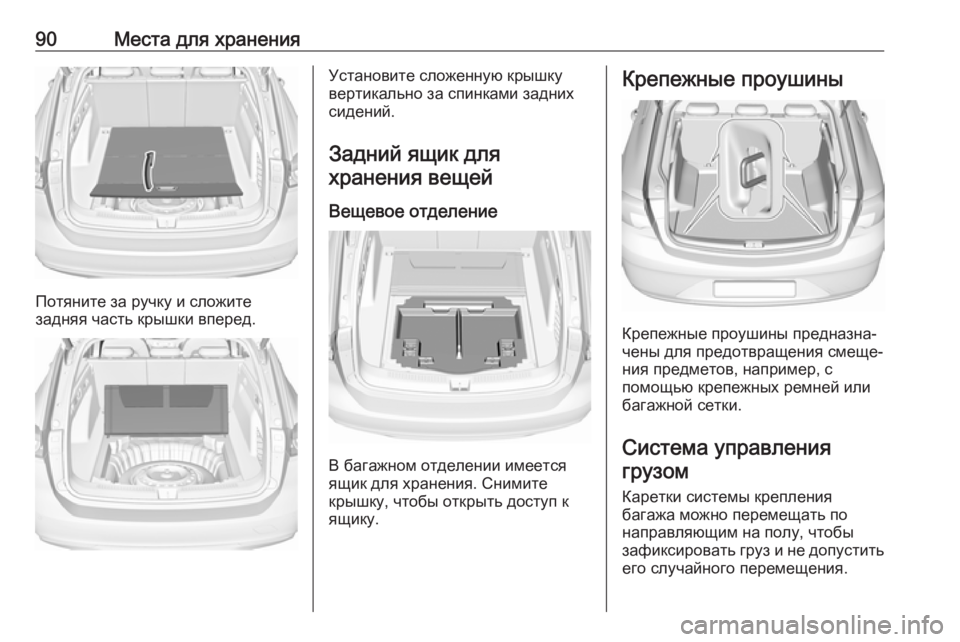

90Места для хранения
Потяните за ручку и сложите
задняя часть крышки вперед.
Установите сложенную крышку
вертикально за спинками задних
сидений.
Задний ящик для
хранения вещей
Вещевое отделение
В багажном отделении имеется
ящик для хранения. Снимите
крышку, чтобы открыть доступ к ящику.
Крепежные проушины
Крепежные проушины предназна‐
чены для предотвращения смеще‐
ния предметов, например, с
помощью крепежных ремней или
багажной сетки.
Система управления грузом
Каретки системы крепления
багажа можно перемещать по
направляющим на полу, чтобы
зафиксировать груз и не допустить его случайного перемещения.

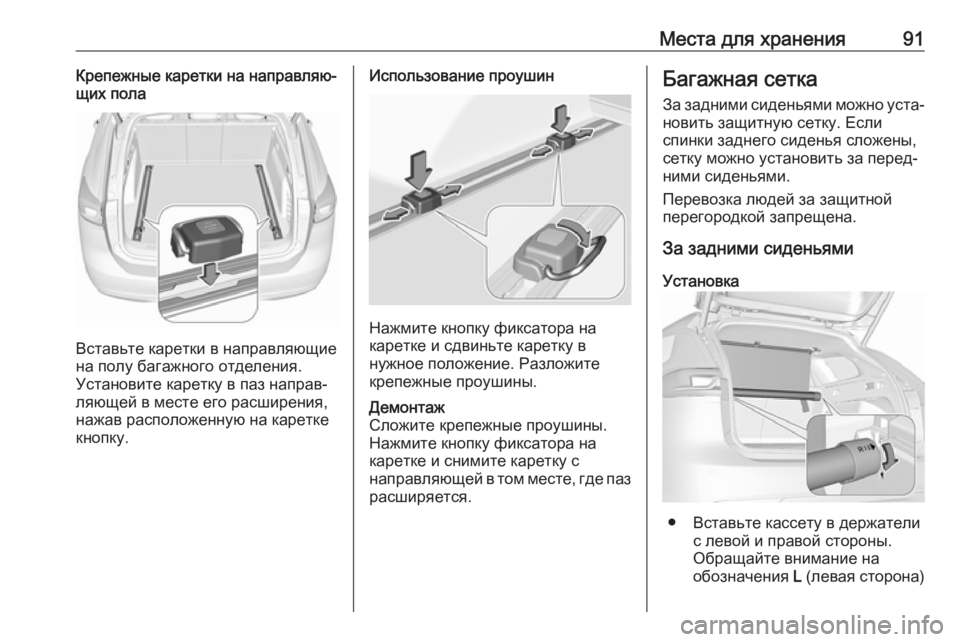

Места для хранения91Крепежные каретки на направляю‐
щих пола
Вставьте каретки в направляющие
на полу багажного отделения.
Установите каретку в паз направ‐
ляющей в месте его расширения,
нажав расположенную на каретке
кнопку.
Использование проушин
Нажмите кнопку фиксатора на
каретке и сдвиньте каретку в
нужное положение. Разложите
крепежные проушины.
Демонтаж
Сложите крепежные проушины.
Нажмите кнопку фиксатора на
каретке и снимите каретку с
направляющей в том месте, где паз
расширяется.Багажная сетка
За задними сиденьями можно уста‐
новить защитную сетку. Если
спинки заднего сиденья сложены,
сетку можно установить за перед‐
ними сиденьями.
Перевозка людей за защитной
перегородкой запрещена.
За задними сиденьями
Установка
● Вставьте кассету в держатели с левой и правой стороны.
Обращайте внимание на
обозначения L (левая сторона)

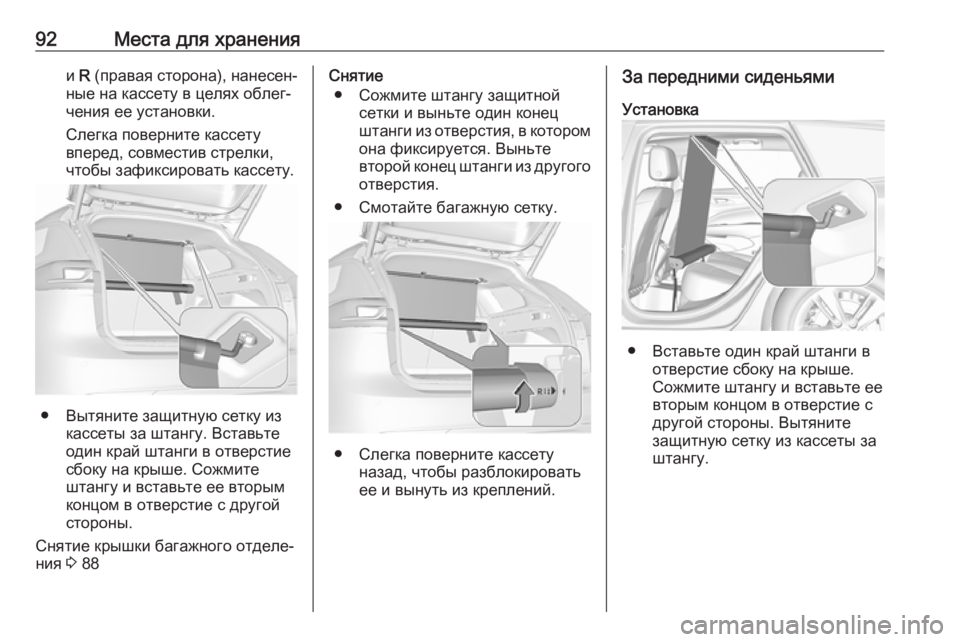

92Места для храненияи R (правая сторона), нанесен‐
ные на кассету в целях облег‐
чения ее установки.
Слегка поверните кассету
вперед, совместив стрелки, чтобы зафиксировать кассету.
● Вытяните защитную сетку из кассеты за штангу. Вставьте
один край штанги в отверстие
сбоку на крыше. Сожмите
штангу и вставьте ее вторым
концом в отверстие с другой стороны.
Снятие крышки багажного отделе‐
ния 3 88
Снятие
● Сожмите штангу защитной сетки и выньте один конец
штанги из отверстия, в котором
она фиксируется. Выньте
второй конец штанги из другого отверстия.
● Смотайте багажную сетку.
● Слегка поверните кассету назад, чтобы разблокироватьее и вынуть из креплений.
За передними сиденьями
Установка
● Вставьте один край штанги в отверстие сбоку на крыше.
Сожмите штангу и вставьте ее
вторым концом в отверстие с другой стороны. Вытяните
защитную сетку из кассеты за
штангу.

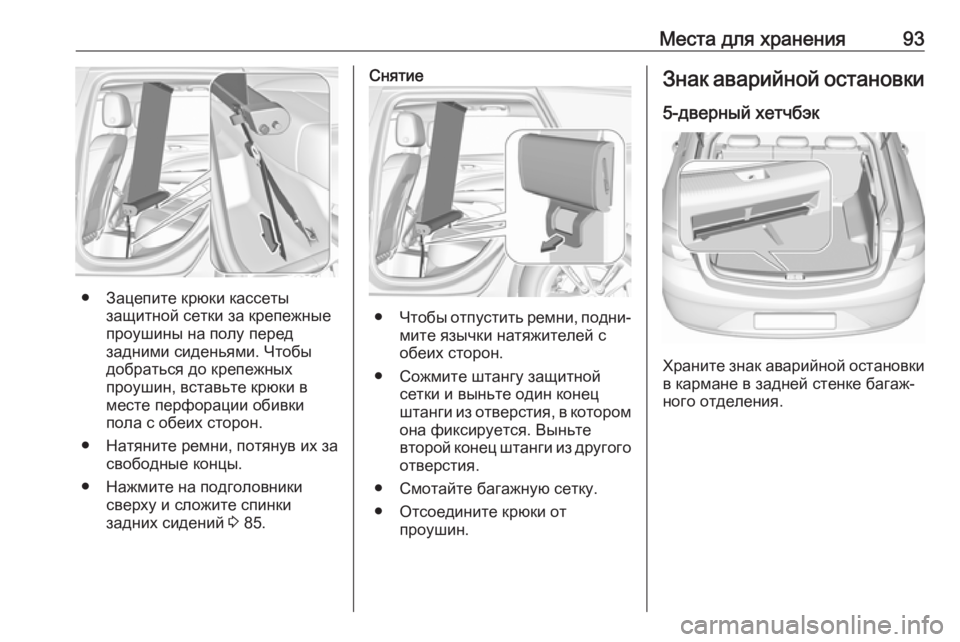

Места для хранения93
● Зацепите крюки кассетызащитной сетки за крепежные
проушины на полу перед
задними сиденьями. Чтобы
добраться до крепежных
проушин, вставьте крюки в
месте перфорации обивки
пола с обеих сторон.
● Натяните ремни, потянув их за свободные концы.
● Нажмите на подголовники сверху и сложите спинки
задних сидений 3 85.
Снятие
● Чтобы отпустить ремни, подни‐
мите язычки натяжителей с
обеих сторон.
● Сожмите штангу защитной сетки и выньте один конец
штанги из отверстия, в котором
она фиксируется. Выньте
второй конец штанги из другого
отверстия.
● Смотайте багажную сетку. ● Отсоедините крюки от проушин.
Знак аварийной остановки
5-дверный хетчбэк
Храните знак аварийной остановки
в кармане в задней стенке багаж‐
ного отделения.

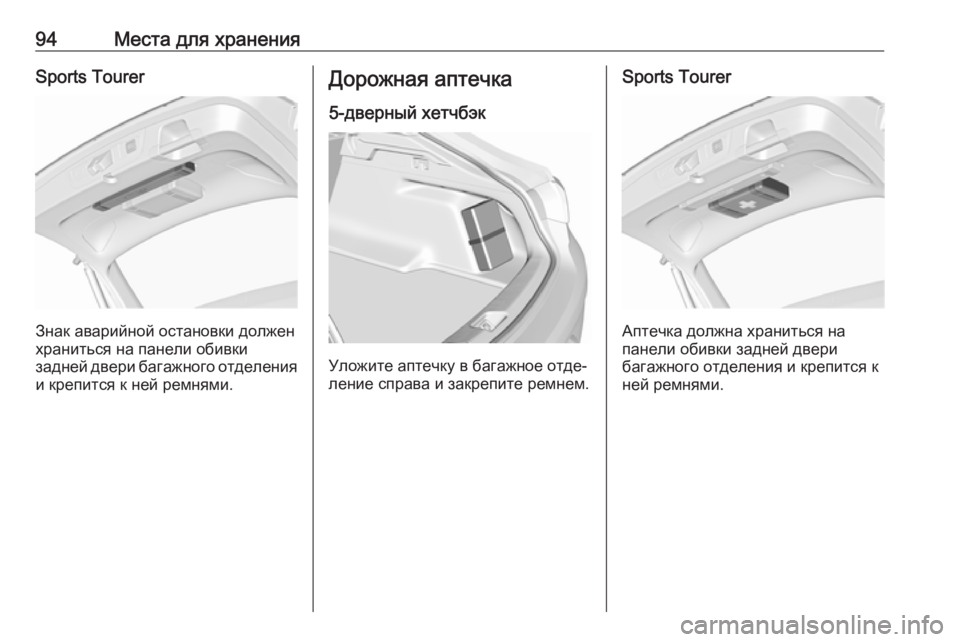

94Места для храненияSports Tourer
Знак аварийной остановки должен
храниться на панели обивки
задней двери багажного отделения
и крепится к ней ремнями.
Дорожная аптечка
5-дверный хетчбэк
Уложите аптечку в багажное отде‐
ление справа и закрепите ремнем.
Sports Tourer
Аптечка должна храниться на
панели обивки задней двери
багажного отделения и крепится к
ней ремнями.

Места для хранения95Багажник,
устанавливаемый на крыше
Багажник на крыше
Из соображений безопасности и во
избежание повреждения крыши
рекомендуется использовать
только разрешенные для автомо‐
биля конструкции багажников. За
дополнительной информацией
обращайтесь на станцию техобслу‐ живания.Установка багажника на крыше
5-дверный хетчбэк
Откройте все двери.
Точки крепления расположены на
продольных брусьях крыши кузова
в проеме каждой двери.
Закрепите багажник на крыше
согласно инструкции по установке,
поставляемой вместе с багажни‐
ком.
Если багажник крыши не исполь‐
зуется, снимите его.
Sports Tourer
Отверстия для крепления располо‐ жены на верхних балках кузова в
дверных проемах.
Закрепите багажник в первых двух
отверстиях на крыше согласно
инструкции по установке, поста‐
вляемой вместе с багажником.
Если багажник крыши не исполь‐
зуется, снимите его.

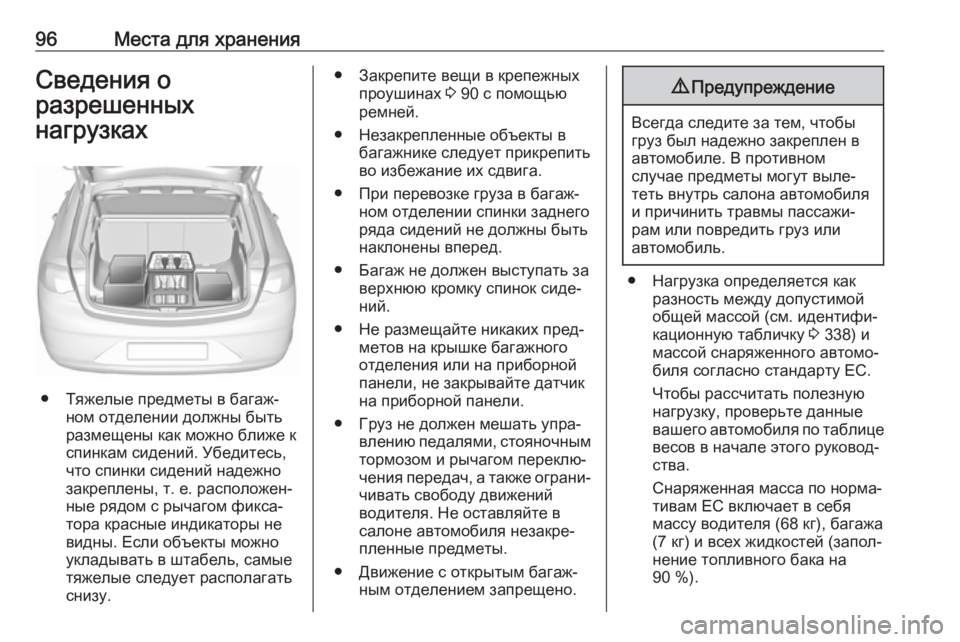

96Места для храненияСведения о
разрешенных
нагрузках
● Тяжелые предметы в багаж‐ ном отделении должны быть
размещены как можно ближе к
спинкам сидений. Убедитесь,
что спинки сидений надежно
закреплены, т. е. расположен‐
ные рядом с рычагом фикса‐ тора красные индикаторы не
видны. Если объекты можно
укладывать в штабель, самые
тяжелые следует располагать снизу.
● Закрепите вещи в крепежных проушинах 3 90 с помощью
ремней.
● Незакрепленные объекты в багажнике следует прикрепить
во избежание их сдвига.
● При перевозке груза в багаж‐ ном отделении спинки заднего
ряда сидений не должны быть
наклонены вперед.
● Багаж не должен выступать за верхнюю кромку спинок сиде‐
ний.
● Не размещайте никаких пред‐ метов на крышке багажногоотделения или на приборной
панели, не закрывайте датчик
на приборной панели.
● Груз не должен мешать упра‐ влению педалями, стояночным
тормозом и рычагом переклю‐
чения передач, а также ограни‐ чивать свободу движений
водителя. Не оставляйте в
салоне автомобиля незакре‐
пленные предметы.
● Движение с открытым багаж‐ ным отделением запрещено.9Предупреждение
Всегда следите за тем, чтобы
груз был надежно закреплен в
автомобиле. В противном
случае предметы могут выле‐
теть внутрь салона автомобиля и причинить травмы пассажи‐
рам или повредить груз или
автомобиль.
● Нагрузка определяется как
разность между допустимой
общей массой (см. идентифи‐
кационную табличку 3 338) и
массой снаряженного автомо‐
биля согласно стандарту EC.
Чтобы рассчитать полезную
нагрузку, проверьте данные
вашего автомобиля по таблице
весов в начале этого руковод‐
ства.
Снаряженная масса по норма‐
тивам ЕС включает в себя
массу водителя (68 кг), багажа
(7 кг) и всех жидкостей (запол‐
нение топливного бака на
90 %).

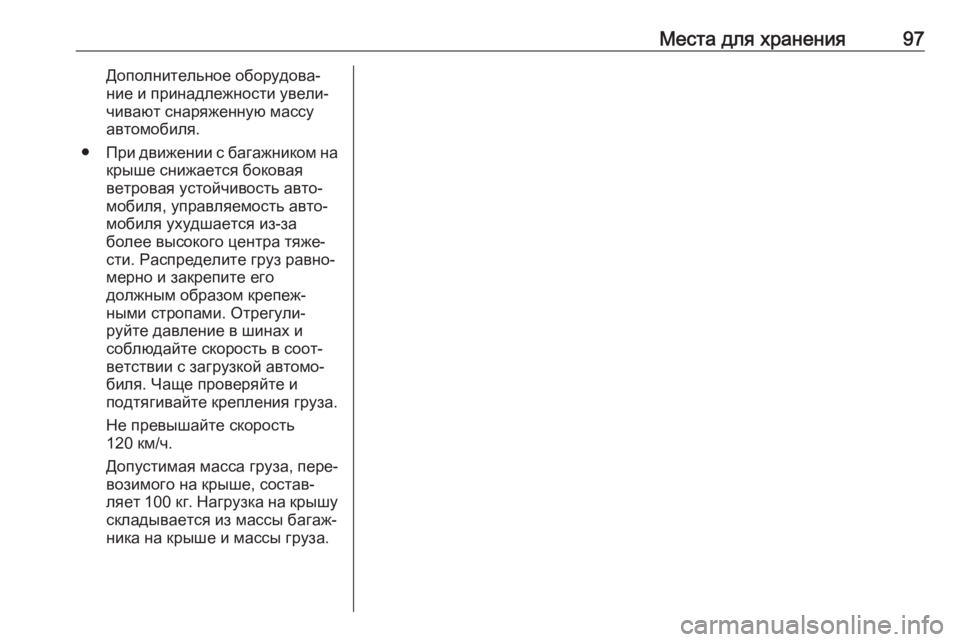

Места для хранения97Дополнительное оборудова‐
ние и принадлежности увели‐ чивают снаряженную массу
автомобиля.
● При движении с багажником на
крыше снижается боковая
ветровая устойчивость авто‐
мобиля, управляемость авто‐
мобиля ухудшается из-за
более высокого центра тяже‐
сти. Распределите груз равно‐
мерно и закрепите его
должным образом крепеж‐
ными стропами. Отрегули‐
руйте давление в шинах и
соблюдайте скорость в соот‐
ветствии с загрузкой автомо‐
биля. Чаще проверяйте и
подтягивайте крепления груза.
Не превышайте скорость
120 км/ч.
Допустимая масса груза, пере‐
возимого на крыше, состав‐ ляет 100 кг . Нагрузка на крышу
складывается из массы багаж‐
ника на крыше и массы груза.

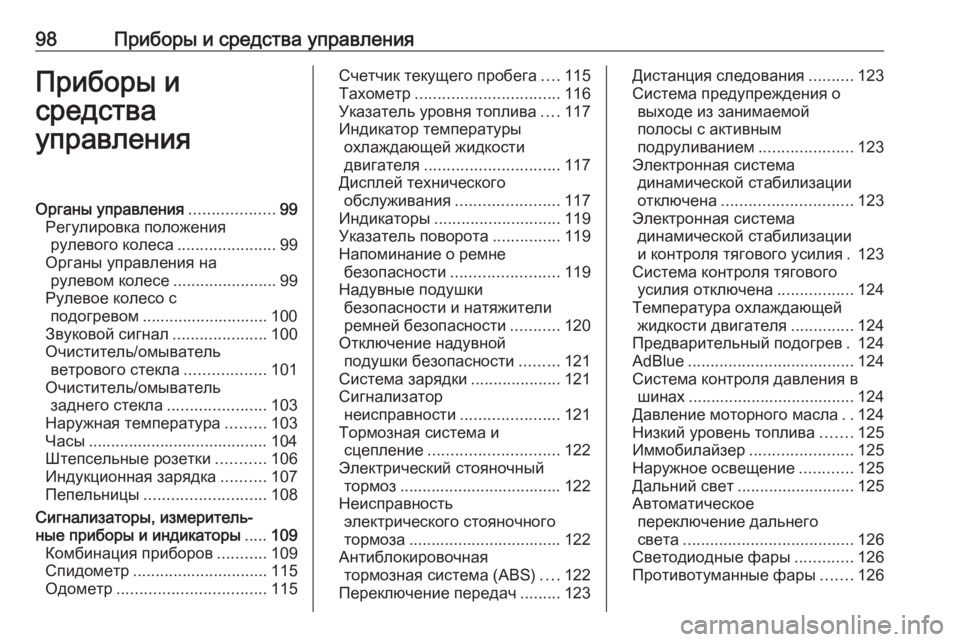

98Приборы и средства управленияПриборы и
