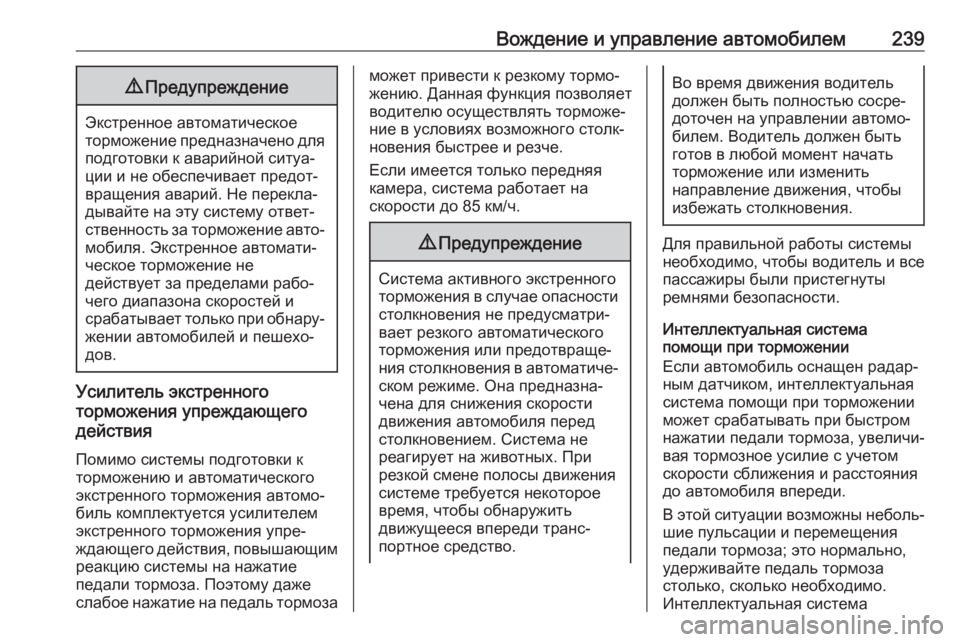

Вождение и управление автомобилем2399Предупреждение
Экстренное автоматическое
торможение предназначено для подготовки к аварийной ситуа‐
ции и не обеспечивает предот‐
вращения аварий. Не перекла‐
дывайте на эту систему ответ‐
ственность за торможение авто‐ мобиля. Экстренное автомати‐
ческое торможение не
действует за пределами рабо‐
чего диапазона скоростей и
срабатывает только при обнару‐ жении автомобилей и пешехо‐
дов.
Усилитель экстренного
торможения упреждающего
действия
Помимо системы подготовки к
торможению и автоматического
экстренного торможения автомо‐
биль комплектуется усилителем
экстренного торможения упре‐
ждающего действия, повышающим
реакцию системы на нажатие
педали тормоза. Поэтому даже
слабое нажатие на педаль тормоза
может привести к резкому тормо‐
жению. Данная функция позволяет
водителю осуществлять торможе‐
ние в условиях возможного столк‐
новения быстрее и резче.
Если имеется только передняя
камера, система работает на
скорости до 85 км/ч.9 Предупреждение
Система активного экстренного
торможения в случае опасности столкновения не предусматри‐
вает резкого автоматического
торможения или предотвраще‐
ния столкновения в автоматиче‐
ском режиме. Она предназна‐
чена для снижения скорости
движения автомобиля перед
столкновением. Система не
реагирует на животных. При
резкой смене полосы движения
системе требуется некоторое
время, чтобы обнаружить
движущееся впереди транс‐
портное средство.
Во время движения водитель
должен быть полностью сосре‐
доточен на управлении автомо‐
билем. Водитель должен быть
готов в любой момент начать
торможение или изменить
направление движения, чтобы
избежать столкновения.
Для правильной работы системы
необходимо, чтобы водитель и все
пассажиры были пристегнуты
ремнями безопасности.
Интеллектуальная система
помощи при торможении
Если автомобиль оснащен радар‐
ным датчиком, интеллектуальная
система помощи при торможении
может срабатывать при быстром
нажатии педали тормоза, увеличи‐
вая тормозное усилие с учетом
скорости сближения и расстояния до автомобиля впереди.
В этой ситуации возможны неболь‐ шие пульсации и перемещения
педали тормоза; это нормально,
удерживайте педаль тормоза
столько, сколько необходимо.
Интеллектуальная система

240Вождение и управление автомобилемпомощи при торможении автомати‐
чески отключится при отпускании
педали тормоза.9 Предупреждение
Интеллектуальная система
помощи при торможении может
усиливать торможение в ситуа‐
циях, когда в этом нет необхо‐
димости. В результате вы
можете помешать движению
транспорта. Если это происхо‐
дит, снимите ногу с педали
тормоза и затем затормозите,
как необходимо.
Фронтальная система защиты
пешеходов
3 241.
Выключение Отключить функцию автоматиче‐
ского экстренного торможения
можно в меню сохранения индиви‐
дуальных настроек 3 144. При ее
отключении на дисплей информа‐
ционного центра водителя будет
выведено сообщение.
Ограничения в работе системы
В некоторых случаях система авто‐
матического аварийного торможе‐
ния может автоматически заторма‐ живать автомобиль, когда, по
мнению водителя, в этом нет необ‐
ходимости, например, на парков‐
ках, при обнаружении дорожных
знаков, на поворотах или при нали‐
чии транспортных средств на
соседней полосе движения. Такое
поведение системы является
нормальным, и техобслуживание
автомобиля не требуется.
Выжмите педаль акселератора,
чтобы преодолеть вмешательство
системы автоматического тормо‐
жения, если этого требует ситуа‐
ция и позволяют условия.
В следующих обстоятельствах
эффективность автоматического
экстренного торможения может
снизиться:
● Автомобиль движется по изви‐ листой или холмистой дороге.
● Обнаруживаются любые авто‐ мобили, в особенности трей‐
леры, тракторы, сильно загряз‐
ненные автомобили и т. д.● Обнаруживаются автомобили в условиях ограниченной види‐
мости — в туман, дождь или
снег.
● При движении в темное время суток.
● В условиях ограниченной видимости из-за погодных
условий, например в тумане,
во время дождя или снегопада.
● Участок ветрового стекла, за которым располагается
датчик, запачкан, обледенел,
закрыт снегом или посторон‐
ним предметом, например
наклейкой, или поврежден.
Чтобы система работала без
сбоев, следите, чтобы ветровое
стекло в месте установки камеры и за решетка радиатора в месте
установки радарного датчика не
были покрыты грязью, пылью,
льдом и снегои.
При вождении необходимо
постоянно сохранять максималь‐
ное внимание и быть готовым
действовать и тормозить и/или
использовать рулевое управление
для предотвращения аварии.

Вождение и управление автомобилем241НеисправностиЕсли система требует обслужива‐
ния, на дисплей информационного
центра водителя выводится сооб‐
щение.
Если система не функционирует
должным образом, на дисплей
информационного центра води‐
теля выводятся информационные
сообщения.
Информационные сообщения
3 142.
Фронтальная система защиты пешеходов
Фронтальная система защиты
пешеходов помогает избежать
наезда на пешехода при движении
вперед или снизить тяжесть его
последствий.
Система использует установлен‐
ную за ветровым стеклом камеру для обнаружения пешеходов
прямо по курсу движения автомо‐
биля.Фронтальная система защиты
пешеходов способна извещать об
обнаруженных ей пешеходах при
движении вперед со скоростью от 8 до 80 км/ч. Система также выпол‐
няет функцию усилителя экстрен‐ ного торможения, а в некоторых
случаях обеспечивает автоматиче‐
ское торможение.
В светлое время суток система
обнаруживает пешеходов на
удалении примерно до 40 метров.
В темное время суток возможности
системы ограничены.
Для фронтальной системы защиты пешеходов в меню сохранения
индивидуальных настроек 3 144
предусмотрены следующие
режимы: «Отключена», «Преду‐
преждение», «Предупреждение и
торможение».9 Опасность
Фронтальная система защиты
пешеходов не выдает преду‐
преждение и не инициирует
автоматическое торможение,
если она не обнаружила пеше‐ хода.
Система не может обнаружить пешехода, в том числе ребенка, если он не находится прямо по
курсу движения автомобиля,
частично скрыт другими пред‐
метами, наклонился или
движется в группе пешеходов.
Фронтальная система защиты
пешеходов выполняет следующие
функции:
● обнаружение пешеходов прямо по курсу движения авто‐мобиля
● выдача предупреждения об обнаружении пешеходов
прямо по курсу движения авто‐
мобиля
● автоматическое торможение

242Вождение и управление автомобилемОбнаружение пешеходов
прямо по курсу движения
автомобиля
При обнаружении пешеходов
прямо по курсу движения автомо‐
биля на удалении примерно до
40 м в комбинации приборов заго‐
рается индикатор 7. На автомоби‐
лях с проекционным дисплеем
индикатор 7 проецируется на
ветровое стекло.
Предупреждение об
обнаружении пешеходов прямо по курсу движения автомобиля
При слишком быстром сближении с
пешеходом на проекционном
дисплее начинает мигать красный
светодиодный сигнализатор или
отображается значок 7. Вклю‐
чается звуковое предупреждение.
В контуре привода тормозной
системы создается предваритель‐
ное давление, что может приво‐
дить к небольшому кратковремен‐
ному замедлению. При необходи‐
мости выжмите педаль тормоза.
При появлении предупреждения
фронтальной системы защиты
пешеходов обычный или адаптив‐
ный круиз-контроль может отклю‐
читься.
Автоматическое торможение
Если столкновение с находящимся по курсу движения автомобиля
пешеходом неизбежно и водитель
не выжал педаль тормоза, функция
автоматического торможения
может инициировать плавное или
резкое торможение. В некоторых
случаях при движении с невысокой скоростью это может предотвра‐
тить наезд на пешехода или
снизить тяжесть его последствий.
В некоторых обстоятельствах,
например при движении с высокой
скоростью, торможение может
осуществляться менее интен‐
сивно.
В случае срабатывания функции автоматического торможения для
удержания автомобиля на месте
после его остановки может быть
включен электромеханический
стояночный тормоз. Выключите

Вождение и управление автомобилем243стояночный тормоз. При выжима‐
нии педали акселератора система
автоматического торможения и
электромеханический стояночный
тормоз 3 209 отключатся.
В состав системы входит интеллек‐
туальный усилитель тормоза.
Система экстренного торможения
также может реагировать на обна‐
ружение пешеходов. См. «Система автоматического экстренного
торможения» 3 237.
Функцию автоматического тормо‐
жения можно отключить в меню
сохранения индивидуальных
настроек 3 144.
Общая информация9 Предупреждение
Водитель должен быть готов в
любой момент начать торможе‐
ние или изменить направление
движения, чтобы избежать
столкновения.
9 Предупреждение
Фронтальная система защиты
пешеходов может выдать
предупреждение или иницииро‐
вать автоматическое торможе‐
ние в ситуациях, когда водитель этого не ожидает или такие
действия являются нежела‐
тельными. Система может
ошибочно среагировать на
объекты, схожие по форме и
размерам с пешеходом, в том
числе на тени. Такое поведение
системы является нормальным
и не требует проведения обслу‐ живания автомобиля. Чтобы
прервать автоматическое
торможение, выжмите педаль
акселератора, если это не пред‐
ставляет угрозу.
9 Предупреждение
Использование функции авто‐
матического торможения фрон‐
тальной системы защиты пеше‐
ходов во время буксировки
прицепа может привести к
потере управления и ДТП. На
время буксировки прицепа
систему необходимо перевести
в режим «Предупреждение» или «Выкл», зайдя в меню сохране‐
ния индивидуальных настроек.
Индивидуальная настройка
автомобиля 3 144.
Ограничения в работе системы
В следующих обстоятельствах
фронтальная система защиты
пешеходов может не обнаружить
находящегося впереди пешехода,
либо эффективность работы
датчика может снизиться:
● Скорость движения автомо‐ биля вперед выходит за
границы диапазона 8–80 км/ч.
● Расстояние до находящегося впереди пешехода превышает
40 м.
● Автомобиль движется по изви‐ листой или холмистой дороге.
● При движении в темное время суток.

244Вождение и управление автомобилем● В условиях ограниченнойвидимости из-за погодных
условий, например в тумане,
во время дождя или снегопада.
● Участок ветрового стекла, за которым располагается
датчик, запачкан, обледенел,
закрыт снегом или посторон‐
ним предметом, например
наклейкой, или поврежден.
Система облегчения парковки
Общая информация При использовании ТСУ следует
изменить конфигурацию в меню
сохранения индивидуальных
настроек на информационном
дисплее. Сохранение индиви‐
дуальных настроек 3 144.
При креплении прицепа к ТСУ или
установке на ТСУ держателя вело‐
сипедов система облегчения
парковки отключается.Система облегчения парковки
задним ходом9 Предупреждение
Вся ответственность за любые
маневры при постановке на
стоянку лежит на водителе.
При движении задним ходом с
использованием системы
помощи при парковке задним
ходом внимательно контроли‐
руйте окружающую обстановку.
Система облегчения парковки
задним ходом облегчает поста‐
новку автомобиля на стоянку,
измеряя расстояние между авто‐
мобилем и находящимися сзади
препятствиями. Система пред‐
упреждает водителя об обнару‐
женных препятствиях звуковыми
сигналами и индикацией на
дисплее.
В состав системы входят четыре
ультразвуковых датчика, установ‐
ленных в заднем бампере.
Включение
После включения зажигания вклю‐
чается система облегчения
парковки задним ходом.
Горение светодиода в кнопке
системы облегчения парковки r
указывает на готовность системы к
работе.

Вождение и управление автомобилем245Индикация
Система предупреждает водителя
посредством звукового сигнала о
потенциально опасных препят‐
ствиях, находящихся сзади авто‐
мобиля на удалении до 50 см, если
включена передача переднего
хода, и на удалении до 1,5 м, если
включена передача заднего хода.
Вы услышите сигнал именно того
датчика, который находится ближе
к препятствию, с соответствующей
стороны автомобиля. По мере
уменьшения расстояния до
препятствия частота повторения
сигналов зуммера увеличивается.
Если расстояние сокращается до
примерно 30 см, звук становится
непрерывным.
Кроме того, расстояние до препят‐
ствий сзади отображается измене‐
нием положений линий на дисплее
информационного центра води‐
теля 3 127.
Индикация расстояния до препят‐
ствий может прерываться выводом информационных сообщений
более высокого приоритета. После того как сообщение будет скрыто,на дисплее снова отобразится
индикация расстояния до препят‐
ствий.
Выключение
Нажмите клавишу r, чтобы
отключить систему облегчения
парковки. Светодиод в клавише
погаснет.
Неисправности
В случае возникновения сбоев в
работе системы, а также при
временной неработоспособности
системы, например из-за высокого
уровня внешнего шума или нали‐
чия иных помех ее работе, свето‐
диод в клавише выключателя
будет мигать в течение
трех секунд, а затем погаснет. На
дисплее информационного центра водителя отображается сообще‐
ние.
Система облегчения парковки
передним и задним ходом9 Предупреждение
Вся ответственность за любые
маневры при постановке на
стоянку лежит на водителе.
Двигаясь передним или задним
ходом с использованием
системы помощи при парковке,
постоянно контролируйте окру‐
жающую обстановку.
Система облегчения парковки
передним и задним ходом изме‐
ряет расстояние между автомоби‐
лем и препятствиями, находящи‐
мися спереди или сзади автомо‐
биля. Система предупреждает
водителя об обнаруженных
препятствиях звуковыми сигна‐
лами и индикацией на дисплее.

246Вождение и управление автомобилемЗвуковые сигналы предупрежде‐
ния об опасном сближении с
препятствием спереди и сзади
имеют разные частоты.
В состав системы входят по четыре ультразвуковых датчика в заднем и в переднем бамперах.
Включение
Система включается автоматиче‐
ски на скорости до 11 км/ч.
Горение светодиода в кнопке
системы облегчения парковки r
указывает на готовность системы к
работе.
Если в цикле зажигания один раз
нажать клавишу r, система
облегчения парковки передним
ходом выключится. Если скорость
движения автомобиля перед этим
была выше 25 км/ч, система облег‐ чения парковки снова включится,
как только скорость опустится ниже
11 км/ч.
При выключении системы свето‐
диод в клавише гаснет, а на
дисплее информационного центра водителя появляется сообщение
Парктроник выкл .
Индикация
Система предупреждает водителя
посредством звукового сигнала о
потенциально опасных препят‐
ствиях, находящихся спереди
автомобиля на удалении до 80 см
и о потенциально опасных препят‐
ствиях, находящихся сзади авто‐
мобиля на удалении до 50 см, если включена передача переднего
хода, и на удалении до 1,5 м, если
включена передача заднего хода.
Вы услышите сигнал именно того
датчика, который находится ближе
к препятствию, с соответствующей
стороны автомобиля. По мере
уменьшения расстояния до
препятствия частота повторения
сигналов зуммера увеличивается.
Если расстояние сокращается до
примерно 30 см, звук становится непрерывным.

Вождение и управление автомобилем247Кроме того, расстояние до препят‐
ствий сзади и спереди отобража‐ ется изменением положений линий
на дисплее информационного
центра водителя 3 127 или, в зави‐
симости от комплектации, на
информационном дисплее 3 136.
Индикация расстояния до препят‐
ствий может прерываться выводом информационных сообщений
более высокого приоритета. После того как сообщение будет скрыто,
на дисплее снова отобразится
индикация расстояния до препят‐
ствий.
При включении стояночного
тормоза или переводе рычага
селектора АКПП в положение N
подача сигнала прекращается.
Выключение
Система отключается автоматиче‐
ски при превышении скорости
11 км/ч.
Чтобы отключить систему облегче‐
ния парковки вручную, необходимо
нажать клавишу r.
При выключении системы вручную
светодиод в клавише гаснет, а на
дисплее информационного центра
водителя появляется сообщение
Парктроник выкл .
После выключения вручную
система облегчения парковки
передним и задним ходом активи‐
руется снова, если нажать r или
включить заднюю передачу.
Систему можно полностью отклю‐
чить в меню сохранения индиви‐
дуальных настроек на цветном
информационном дисплее. В этом
случае система останется выклю‐
ченной до конца текущего цикла
зажигания или до тех пор, покаснова не будет включена в меню
сохранения индивидуальных
настроек. Сохранение индиви‐
дуальных настроек автомобиля
3 144.
Неисправности
В случае неисправности или
временной неработоспособности
системы, например, из-за высокого
уровня шума снаружи или других
мешающих факторов, в информа‐
ционном центре водителя появля‐
ется соответствующее сообщение.
Информационные сообщения
3 142.

248Вождение и управление автомобилемУсовершенствованная система
помощи при парковке9 Предупреждение
Водитель несет всю ответствен‐
ность за выбор места для
парковки, предложенного систе‐
мой помощи, и маневрирование при постановке автомобиля на
стоянку.
При использовании системы
упреждающей помощи при
парковке постоянно контроли‐
руйте окружающую обстановку
по всем направлениям.
Во время проезда автомобиля по
стоянке система упреждающей
помощи при парковке осущест‐
вляет поиск места для парковки,
рассчитывает траекторию и авто‐
матически подает управляющие
команды на рулевой механизм для выполнения параллельной или
перпендикулярной парковки.
Указания выводятся в информа‐
ционном центре водителя 3 127
или, в зависимости от версии, на
информационном дисплее 3 136, и
сопровождаются звуковыми сигна‐ лами.
Если автомобиль оснащен механи‐
ческой коробкой передач, води‐
тель должен самостоятельно рабо‐
тать педалью акселератора и
тормоза и переключать передачи.
Управление поворотом колес
осуществляется автоматически.
Если автомобиль оснащен автома‐ тической коробкой передач, води‐
тель должен самостоятельно рабо‐
тать педалью акселератора и пере‐
ключать передачи. Торможение и
управление поворотом колес
осуществляется автоматически.Система упреждающей помощи
при парковке устанавливается
только в комплекте с системой
облегчения парковки передним и
задним ходом. Обе системы
используют одни и те же датчики в
переднем и заднем бамперах.
В состав системы входят по шесть
ультразвуковых датчиков в заднем
и в переднем бамперах.
Включение системы упреждающей
помощи при парковке
Система упреждающей помощи
при парковке может включиться
только при движении передним
ходом.
