Page 271 of 377

Вождение и управление автомобилем269Удаление информации о
дорожных знаках
Отображаемая информация о
дорожных знаках может быть
удалена при определенных
обстоятельствах. После ее удале‐
ния на дисплее информационного
центра водителя отображается
условный дорожный знак или знак,
информация о котором предоста‐ влена навигационной системой.
Причины удаления информации о
дорожном знаке:
● Закончилась зона или истекло время действия знака (в зави‐симости от типа знака)
● Автомобиль выполнил поворот
● Данные в системе навигации отсутствуют и скорость движе‐
ния снижается ниже 52 км/ч
(обнаружена граница начала
населенного пункта)
● Данные системы навигации доступны и было обнаруженопересечение границы населен‐
ного пункта в результате изме‐
нения данных системы навига‐
цииСовместная работа системы
распознавания дорожных
знаков и навигационной
системы
Если автомобиль оснащен систе‐
мой навигации, информация об
отображаемом на дисплее знаке может поступать как с камеры, так
и из базы данных навигационной
системы.
Если знак выведен на дисплей по
данным системы навигации, при
изменении данных в системе нави‐
гации на дисплее отобразится
новый знак. В результате система
может распознать наличие нового
знака, хотя фактически на дороге
он не установлен.
Ограничения в работе системы Система распознавания дорожных
знаков может работать некор‐
ректно в следующих ситуациях:
● Скорость автомобиля превы‐ шает 200 км/ч.
● Автомобиль движется по изви‐ листой или холмистой дороге.● При движении в темное время суток.
● В условиях ограниченной видимости из-за погодных
условий, например в тумане,
во время дождя или снегопада.
● Участок ветрового стекла, за которым располагается
датчик, запачкан, обледенел,
закрыт снегом или посторон‐
ним предметом, например
наклейкой, или поврежден.
● Солнце светит прямо в объек‐ тив камеры.
● Дорожные знаки полностью или частично перекрыты или
же их трудно распознать.
● Дорожные знаки неправильно установлены или повреждены.
● Дорожные знаки не соответ‐ ствуют Венской конвенции о
дорожных знаках (Wiener
Übereinkommen über
Straßenverkehrszeichen).
Page 272 of 377

270Вождение и управление автомобилемВнимание
Система помогает водителю
различать дорожные знаки при
движении в определенном
скоростном диапазоне. Не игно‐ рируйте знаки, не отображае‐
мые системой.
Система может различать
только традиционные дорож‐
ные знаки, которые устанавли‐
вают или отменяют ограниче‐
ние скорости.
Эта система активной безопас‐
ности не дает водителю прав на
рискованный стиль вождения.
Всегда следует выбирать
скорость автомобиля в соответ‐
ствии с дорожными условиями.
Системы оказания помощи
водителю не освобождают его
от полной ответственности за
управление автомобилем.
Система предупреждения
о выходе из занимаемойполосы с активнымподруливанием
Система предупреждения о
выходе из занимаемой полосы с
активным подруливанием позво‐
ляет избежать ДТП в результате
непреднамеренного выхода из
своей полосы. Передняя камера
отслеживает положение разметки
границ полос при движении авто‐
мобиля. В случае приближения к
разметке система мягко повернет рулевое колесо, чтобы вернутьавтомобиль на прежнюю траекто‐рию. Доверните рулевое колесо в
том же направлении вручную, если создаваемое системой усилие
является недостаточным. Если вы
хотите сменить полосу движения,
немного поверните рулевое колесо
в противоположном направлении.
В случае значительного выхода за
пределы полосы движения
система выдает звуковое и
визуальное предупреждение.Выход за пределы полосы движе‐
ния считается непреднамеренным,
если:
● не подается сигнал указателем
поворота
● сигнал указателем поворота подается не в ту сторону, в
которую смещается автомо‐
биль
● автомобиль не снижает скорость
● автомобиль не набирает скорость
● не осуществляется активное воздействие на рулевое
колесо.
Примечание
Система отключается, если она
обнаруживает неоднозначную
разметку, например, в зоне веде‐ ния ремонтных работ.
Примечание
Система может отключиться, если полосы движения слишком узкие,
слишком широкие или извилис‐
тые.
Page 273 of 377

Вождение и управление автомобилем271Активация
Система предупреждения о
выходе из занимаемой полосы с
активным подруливанием вклю‐
чается нажатием клавиши a. При
этом включается светодиод
подсветки кнопки, показывая, что
система работает.
Включение в комбинации приборов
или на проекционном дисплее
зеленого индикатора a говорит о
том, что система готова к работе.
Система работает только на скоро‐ сти от 60 км/ч до 180 км/ч и при
условии наличия на дороге хорошо
различимых линий разметки.
В случае приближения автомобиля
к линии разметки без включения
указателя поворота в этом направ‐ лении система плавно воздей‐
ствует на рулевое колесо, индика‐ тор a меняет цвет на желтый.
В случае значительного ухода за
пределы своей полосы индикатор
a начинает мигать красным
цветом и одновременно с той
стороны, в которую смещается
автомобиль, подается трехкрат‐
ный звуковой сигнал.
Система работает, только если
удается распознать разметку
полос.
Если система обнаружит разметку
только с одной стороны дороги, она будет действовать только с этой
стороны.Система предупреждения о
выходе из полосы движения обна‐
руживает, когда водитель отпу‐
скает рулевое колесо. В этом
случае в информационном центре
водителя выводится сообщение и в течение всего времени, пока
система определяет, что рулевое
колесо отпущено, раздается звуко‐ вой сигнал.
Выключение
Для отключения системы необхо‐
димо нажать a, при этом свето‐
диод в клавише погаснет.
Ограничения в работе системы Система может не функциониро‐
вать должным образом в следую‐
щих условиях:
● Скорость движения автомо‐ биля выходит за границы
диапазона 60–180 км/ч.
● Автомобиль движется по изви‐ листой или холмистой дороге.
● При движении в темное время суток.
Page 274 of 377

272Вождение и управление автомобилем● В условиях ограниченнойвидимости из-за погодных
условий, например в тумане,
во время дождя или снегопада.
● Участок ветрового стекла, за которым располагается
датчик, запачкан, обледенел,
закрыт снегом или посторон‐
ним предметом, например
наклейкой, или поврежден.
● Солнце светит прямо в объек‐ тив камеры.
● В непосредственной близости впереди движется другой авто‐мобиль
● Дорога имеет боковой уклон
● На обочине имеется насыпь ● Дорожная разметка плохо различима
● Резкое изменение условий освещения
● Изменения в конструкции авто‐
мобиля, например, замена
шин.
Отключите систему, если ее
работе мешают пятна гудрона на
асфальте, тени, трещины, времен‐ная или строительная разметка
либо иные дефекты дорожного
полотна.9 Предупреждение
Всегда внимательно следите за
дорогой и удерживайте автомо‐
биль в своей полосе, соблюдая
интервал до других участников
движения. Нарушение этого
правила может привести к
повреждению автомобиля,
травмированию и даже смерти
людей.
Система предупреждения о
выходе из занимаемой полосы с активным подруливанием не
воздействует на систему руле‐
вого управления автомобиля
постоянно.
Она не способна удерживать
автомобиль в своей полосе и
может не всегда срабатывать,
даже распознав разметку на
дороге.
Воздействие системы преду‐
преждения о выходе из полосы
движения с активным подрули‐
ванием на рулевое управление
может быть недостаточным для
предотвращения выхода из
полосы.
Система может не обнаружи‐
вать отпускание рулевого
колеса из-за внешних факторов
(плохое состояние дороги и
покрытия, погода и т.д.). Води‐
тель несет полную ответствен‐
ность за управление автомоби‐
лем и обязан постоянно
держать руки на рулевом колесе
во время движения.
Использование системы во
время буксировки прицепа или
на скользкой дороге может
привести к потере управления и ДТП. Выключите систему.
Page 275 of 377

Вождение и управление автомобилем273Топливо
Сорта топлива для бензиновых двигателей
Использование топлива, не соот‐
ветствующего требованиям
действующего технического регла‐
мента (Постановление Правитель‐ ства РФ от 27.02.2008 N 118 ред. № 1076 от 30.12.2008) может приве‐
сти к выходу двигателя из строя.
Используйте бензин с рекомендо‐
ванным октановым числом. При
использовании бензина с меньшим октановым числом уменьшаются
мощность и крутящий момент
двигателя и немного увеличи‐
вается расход топлива.Внимание
Запрещается использовать
топливо и присадки к топливу,
содержащие металлы, напри‐ мер, присадки на основе
марганца. Это может привести к повреждению двигателя.
Внимание
Использование топлива с окта‐
новым числом ниже допусти‐
мого предела может привести к
неконтролируемому воспламе‐
нению и повреждению двига‐
теля.
Требования конкретного двигателя к октановому числу топлива
указаны в обзоре данных двига‐
теля 3 343. Маркировка для
конкретной страны на крышке
топливозаправочной горловины,
если она есть, может иметь
преимущество перед требова‐
ниями двигателя.
Присадки к топливу,
используемые за пределами
Европы
В топливе должны содержаться
специальные моющие присадки,
которые защищают топливную
систему автомобиля от засорения.
Чистота топливных форсунок и
впускных клапанов является зало‐
гом эффективной работы системы
снижения токсичности отработав‐
ших газов. В топливе некоторых
производителей не содержится
достаточного количества присадок
для поддержания чистоты форсу‐
нок и впускных клапанов.
Чтобы компенсировать этот недо‐
статок, заливайте в топливный бак
присадку GM Fuel System
Treatment PLUS при каждой замене моторного масла или через каждые15000 км, в зависимости от того,
что наступит раньше. Приобрести
данный продукт можно в своем
сервисном центре.
На местных заправках может
встречаться топливо с добавле‐
нием оксигенатов, например
простых эфиров или этанола, а
также топливо с измененной
формулой. Если эти виды топлива
соответствуют перечисленным
выше требованиям, их можно
использовать. Тем не менее зали‐
вать в топливный бак смеси, содер‐
жащие более 15% этанола, напри‐
мер E85 (85% этанола) можно
только в том случае, если ваш
Page 276 of 377

274Вождение и управление автомобилемавтомобиль приспособлен для
работы на этаноловых смесях
(FlexFuel).Внимание
Запрещается использовать
топливо, содержащее метанол.
Он может стать причиной корро‐ зии металлических деталей
топливной системы и поврежде‐ ния пластмассовых и резиновых
элементов. Такие повреждения
не будут являться гарантий‐
ными.
В некоторых марках топлива,
обычно в высокооктановых видах топлива для соревнований, может
содержаться метилциклопента‐
диенилтрикарбонил марганца
(ММТ) — присадка, повышающая
октановое число. Использование
топлива или присадок, содержа‐
щих MMT, запрещено, так как это
может привести к сокращению
срока службы свечей зажигания и
отрицательно сказаться на работе
системы нейтрализации отрабо‐
тавших газов. При этом может заго‐
реться сигнализатор неисправно‐
сти Z 3 121. В этом случае
следует обратиться за помощью в
сервисный центр.
Сорта топлива длядизельных двигателей
Использование топлива, не соот‐
ветствующего требованиям
действующего технического регла‐ мента (Постановление Правитель‐
ства РФ от 27.02.2008 N 118 ред. № 1076 от 30.12.2008) может приве‐
сти к выходу двигателя из строя и
лишению гарантии.
Допускается использование
топлива с объемной долей биоди‐
зеля не более 7 % (например, B7),
отвечающего требованиям
EN 14214.
В странах за пределами Европей‐ ского Союза иногда допускается
использовать дизельное топливо
класса Euro с содержанием серы
менее 50 мкг/г.Внимание
Частое использование дизель‐
ного топлива, содержащего
более 15 мкг/г серы, приведет к
серьезным повреждениям
двигателя.
Не используйте дизельное топливо
для судовых двигателей, печное топливо Aquazole и аналогичные
водотопливные эмульсии. Нельзя
разбавлять дизельное топливо
бензином.
Эксплуатация в условиях
низких температур
При температуре ниже 0 °С может наблюдаться парафинизация,
замерзание или загустевание неко‐
торых видов дизельного топлива с
добавлением биодизеля, что
приведет к неработоспособности
топливной системы. Могут возни‐
кнуть трудности с пуском и работой двигателя.
Page 277 of 377

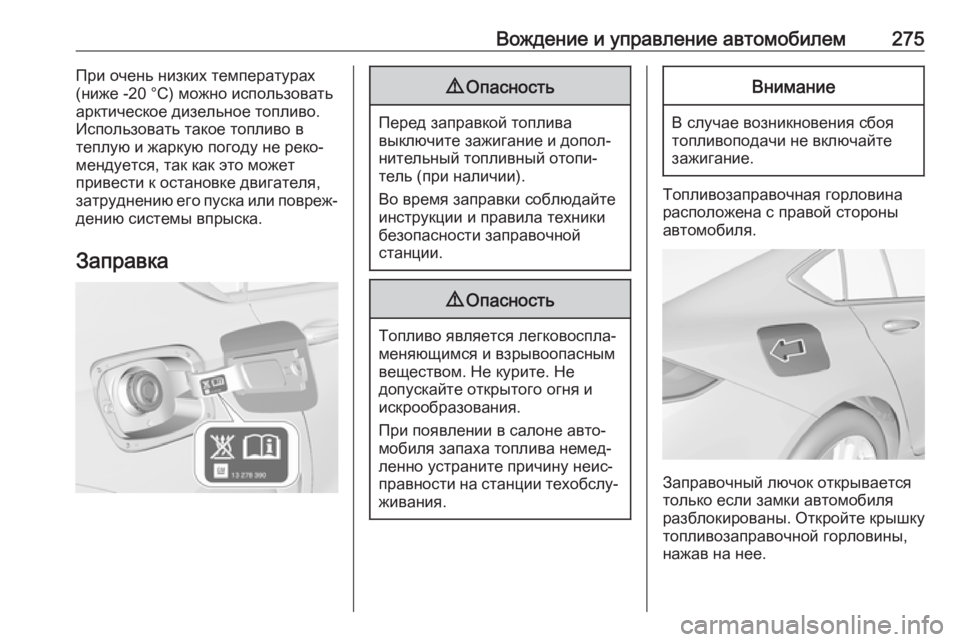

Вождение и управление автомобилем275При очень низких температурах
(ниже -20 °C) можно использовать
арктическое дизельное топливо.
Использовать такое топливо в
теплую и жаркую погоду не реко‐
мендуется, так как это может
привести к остановке двигателя,
затруднению его пуска или повреж‐
дению системы впрыска.
Заправка9 Опасность
Перед заправкой топлива
выключите зажигание и допол‐
нительный топливный отопи‐
тель (при наличии).
Во время заправки соблюдайте
инструкции и правила техники безопасности заправочной
станции.
9 Опасность
Топливо является легковоспла‐
меняющимся и взрывоопасным
веществом. Не курите. Не
допускайте открытого огня и
искрообразования.
При появлении в салоне авто‐ мобиля запаха топлива немед‐
ленно устраните причину неис‐
правности на станции техобслу‐ живания.
Внимание
В случае возникновения сбоя
топливоподачи не включайте
зажигание.
Топливозаправочная горловина
расположена с правой стороны
автомобиля.
Заправочный лючок открывается
только если замки автомобиля
разблокированы. Откройте крышку
топливозаправочной горловины,
нажав на нее.
Page 278 of 377

276Вождение и управление автомобилемЗаправка автомобиля с
бензиновым или дизельным
двигателем
Установите пистолет вдоль оси
топливозаправочной горловины и
слегка нажмите, чтобы вставить
его в бак.
Чтобы выполнить заправку, полно‐
стью вставьте заправочный писто‐
лет и включите подачу топлива.
После автоматической отсечки бак можно дополнительно заполнить,
нажав на пистолет насоса не более двух раз.
Внимание
Перелившееся топливо следует
немедленно вытереть.
Закройте крышку до фиксации.
Защита от заправки неподходящим
типом топлива
9 Предупреждение
Не пытайтесь вручную открыть
топливозаправочную горловину
на автомобиле с защитой от
заправки топливом неверного
типа.
Такая попытка может привести к
защемлению пальцев.
На всех автомобилях имеется
защита от заправки неподходящим
типом топлива.
Механизм защиты от заправки
топливом неверного типа позво‐ ляет открыть топливозаправочную
горловину только заправочным
пистолетом колонки с соответ‐
ствующим типом топлива или воро‐ нкой для экстренной заправки.
В экстренной ситуации возможна
дозаправка из канистры. Для
открывания крышки топливозапра‐
вочной горловины необходимо
пользоваться воронкой.
Page 279 of 377

Вождение и управление автомобилем277
Воронка хранится в багажном
отделении.
Установите воронку вдоль оси
топливозаправочной горловины и
слегка нажмите, чтобы вставить ее в бак.
Залейте топливо через воронку.
После заправки топлива уберите
воронку обратно в багажное отде‐
ление.
Расход топлива -
выбросы CO 2
Расход топлива (в смешанном цикле) Opel Insignia составляет от
4,0 до 8,7 л на 100 км
В зависимости от региональных
настроек, расход топлива может
отображаться в км/л.
Выбросы CO
2 (в смешанном цикле)
составляет от 199 до 105 г/км.
Характеристики вашей модели
указаны в сертификате соответ‐
ствия ЕС на ваш автомобиль или в других регистрационных докумен‐
тах.
Общая информация
Официальные данные о расходе
топлива и выбросе CO 2 получены
на основе европейской методики
испытания автомобиля в стандарт‐ ной комплектации.
Данные о расходе топлива и
выбросе CO 2 получены на основе
испытаний по Правилу ЕС №715/2007 (в соответствующей
редакции) с учетом массы исправ‐
ного автомобиля.
Приводимые данные носят исклю‐
чительно справочный характер и
не могут рассматриваться в каче‐
стве гарантии фактического
расхода топлива для любого
конкретного автомобиля. Уста‐
новка дополнительного оборудо‐
вания может привести к увеличе‐
нию расхода топлива и выброса
CO 2 относительно заявленных
показателей. Более того, расход
топлива в значительной степени
определяется персональным
стилем вождения, дорожными
условиями и плотностью потока
автомобилей.
Page 280 of 377

278Вождение и управление автомобилемТягово-сцепное
устройство
Общие сведения Устанавливаемое на заводе-изго‐
товителе тягово-сцепное устрой‐ ство в сложенном состоянии
размещается под панелью заднего
бампера.
Установка тягово-сцепного устрой‐
ства разрешается только на стан‐
ции техобслуживания. В некоторых случаях необходимо внести в авто‐мобиль изменения, касающиеся
охлаждения, теплозащитных экра‐
нов и других агрегатов. Разре‐
шается использовать только допу‐
щенное к использованию с данным
автомобилем тягово-сцепное
устройство.
Во избежание повреждения авто‐
мобиля запрещается управлять
задней дверью багажного отделе‐
ния с электроприводом с помощью электронного ключа, если прицеп
электрически подключен к автомо‐
билю.Функция определения неисправно‐ сти ламп стоп-сигнала прицепа не
способна определять отсутствие
части ламп. Например, если уста‐
новлены четыре лампы по пять
ватт, система способна сообщить
об отсутствии ламп только в том
случае, если осталась одна лампа
мощностью пять ватт или не оста‐
лось ни одной лампы.
Установка буксировочного обору‐
дования может закрыть буксирную
проушину. В этом случае для
буксировки следует использовать
тягу с шаровой опорой.
Ходовые качества и советы по буксировке
Перед тем как присоединить
прицеп, смажьте шаровую опору.
Однако этого делать не нужно,
если в качестве шаровой опоры
используется стабилизатор, позво‐ ляющий уменьшить рыскание.
При езде с прицепом не превы‐
шайте скорость 80 км/ч. Макси‐
мальная скорость может быть
повышена до 100 км/ч только еслиприменяется гаситель колебаний и
разрешенная полная масса
прицепа не превышает снаряжен‐ ной массы автомобиля.
При буксировке автоприцепов с
низкой устойчивостью и автодомов настоятельно рекомендуется
применять гаситель колебаний.
Если прицеп начинает рыскать,
замедлите движение, но не пытай‐
тесь компенсировать рыскание за
счет руления и при необходимости резко затормозите.
На спусках включайте такую пере‐
дачу, как будто вы поднимаетесь
наверх и двигайтесь примерно с
той же скоростью.
Установите давление в шинах,
указанное для полной загрузки
3 351.
Буксировка прицепа Нагрузка прицепа
Допустимая нагрузка прицепа
определяется в зависимости от
автомобиля и двигателя и ее
нельзя превышать. Фактическая
