OPEL INSIGNIA BREAK 2017.75 Инструкция по эксплуатации (in Russian)

Уход за автомобилем289Жидкость для тормозной системы
и сцепления 3 336.
Аккумуляторная батарея автомобиля
Аккумуляторная батарея автомо‐
биля не требует технического
обслуживания при условии, что при движении автомобиля обеспечи‐вается ее достаточная зарядка.
Аккумуляторная батарея разря‐
жается при движении автомобиля
на короткие расстояния с частыми
пусками двигателя. Старайтесь не
использовать ненужные потреби‐
тели электрической энергии.
Не допускается утилизация бата‐
реи с обычным бытовым мусором.
Батареи следует сдавать для
утилизации в специальных пунктах
сбора.
При простое автомобиля более
четырех недель может потребо‐
ваться подзарядка аккумуляторной батареи автомобиля. Снимите
зажим с "минусового" контакта
аккумуляторной батареи автомо‐
биля.
Перед тем как приступить к
подключению и отключению
контактов аккумулятора, убеди‐
тесь, что зажигание выключено.
Защита от разряда аккумулятор‐
ной батареи 3 170.
Отсоединение аккумуляторной
батареи
Если возникает необходимость
отсоединить аккумуляторную бата‐ рею автомобиля (например, для
работ по техническому обслужива‐
нию), следует предварительно
отключить сирену сигнализации:
Включите и выключите зажигание, а затем в течение 15 секунд отклю‐
чите аккумуляторную батарею.Замените аккумуляторную
батарею автомобиля
Примечание
Нарушение приведенных в этом
разделе инструкций может приве‐
сти к временному отключению системы автоматической оста‐
новки и пуска двигателя.
Во время замены аккумуляторной
батареи автомобиля убедитесь в
том, что поблизости от ее положи‐ тельного контакта нет открытых
вентиляционных отверстий. Если
имеются открытые вентиляцион‐
ные отверстия, их необходимо
закрыть заглушкой. Вентиляцион‐
ные отверстия около отрицатель‐
ного контакта должны быть
открыты.
На автомобилях с "гелевыми" акку‐ муляторными батареями (выпол‐
ненными по технологии AGM)
используйте для замены только
аккумуляторные батареи того же
типа (AGM).

290Уход за автомобилем
Аккумулятор AGM имеет специаль‐
ное обозначение на корпусе. Реко‐ мендуется использовать для авто‐
мобиля фирменные аккумуляторы
компании Opel.
Примечание
Установка стороннего аккумуля‐
тора AGM (отличного от фирмен‐
ного аккумулятора Opel) может
привести к ухудшению работы
системы.
Рекомендуется выполнять замену
аккумуляторной батареи автомо‐
биля на станции техобслуживания.
Система автоматической оста‐новки и пуска двигателя 3 191.
Зарядка аккумуляторной
батареи автомобиля9 Предупреждение
На автомобилях, оборудован‐
ных системой автоматической
остановки и пуска двигателя,
необходимо следить за тем,
чтобы напряжение зарядки при
использовании зарядного
устройства не превышало
14,6 вольт. В противном случае
возможен выход аккумулятор‐
ной батареи из строя.
Запуск от дополнительной АКБ
3 325.
Табличка с
предупредительными знаками
Знаки имеют следующее значение:
● Искры, использование откры‐ того огня и курение запре‐
щаются.
● Всегда используйте средства для защиты глаз. Взрывоопас‐
ные газы могут стать причиной
потери зрения или травмы.
● Храните аккумуляторную бата‐
рею в недоступном для детей
месте.

Уход за автомобилем291● В аккумуляторной батареенаходится серная кислота,
которая может стать причиной
потери зрения или сильных
химических ожогов.
● Дополнительные сведения см. в руководстве по эксплуата‐
ции.
● Рядом с аккумуляторной бата‐ реей могут присутствовать
взрывоопасные газы.
Удаление воздуха из дизельной топливнойсистемы
Если топливный бак был израсхо‐
дован полностью, необходимо
стравить воздух из системы подачи
дизельного топлива. Включите
зажигание трижды, по 15 секунд
каждый раз. После этого запустите двигатель максимум на 40 секунд.
Повторите эту процедуру, выждав не менее пяти секунд. Если двига‐тель не запускается, обратитесь за
помощью на станцию техобслужи‐
вания.Замена щеток
стеклоочистителя
Поднимите рычаг стеклоочисти‐
теля так, чтобы он зафиксировался
в поднятом положении. Потяните
вверх фиксатор, чтобы освободить щетку стеклоочистителя, и
снимите ее.
Установите щетку стеклоочисти‐
теля на рычаг под небольшим
углом и надавите до фиксации.
Осторожно опустите рычаг стекло‐
очистителя.
Стеклоочиститель заднего
стекла
5-дверный хэтчбэк
Поднимите рычаг стеклоочисти‐
теля, отведя ее от стекла, нажмите кнопку, чтобы освободить щетку
стеклоочистителя, и выньте ее.
Установите щетку стеклоочисти‐
теля на рычаг под небольшим
углом и надавите до фиксации.
Осторожно опустите рычаг стекло‐
очистителя.

292Уход за автомобилемSports Tourer
Поднять рычаг стеклоочистителя.
Отсоедините щетку стеклоочисти‐
теля, как показано на рисунке, и
снимите ее.
Установите щетку стеклоочисти‐
теля на рычаг под небольшим
углом и надавите до фиксации.
Осторожно опустите рычаг стекло‐
очистителя.
Замена ламп
Выключите зажигание и соответ‐
ствующий выключатель или
закройте двери.
Новую лампу держите только за
цоколь. Не касайтесь стеклянной
колбы голыми руками.
Используйте лампы того же типа,
что и заменяемые.
Замена ламп передних фар
осуществляется со стороны мотор‐ ного отсека.
Проверка ламп
После замены ламп включите
зажигание, включите и проверьте
фары.
Галогенные фары
Галогенные фары с отдельными
лампами ближнего и дальнего
света.
Наружная лампа ближнего света
( 1 ).
Внутренняя лампа дальнего света
( 2 ).

Уход за автомобилем293Ближний свет (1)
1. Повернуть колпачок противчасовой стрелки и извлечь его.
2. Отсоедините патрон лампы, отжав язычок фиксатора
вперед. Выньте патрон лампы
из корпуса отражателя.
3. Извлечь лампу накаливания из патрона и заменить лампу.
4. Вставьте патрон лампы.
5. Установить крышку и повернуть
ее по часовой стрелке.
Дальний свет (2)
1. Повернуть колпачок против часовой стрелки и извлечь его.

294Уход за автомобилем2. Отсоедините патрон лампы,отжав язычок фиксатора
вперед. Выньте патрон лампы
из корпуса отражателя.
3. Извлечь лампу накаливания из патрона и заменить лампу.
4. Вставьте патрон лампы.
5. Установить крышку и повернуть
ее по часовой стрелке.
Передний указатель поворота
В случае выхода светодиодов из
строя необходимо обратиться в
сервисный центр для их замены.
Габаритный фонарь
В случае выхода светодиодов из
строя необходимо обратиться в
сервисный центр для их замены.
Работа фар при движении в
дневное время
В случае выхода светодиодов из
строя необходимо обратиться в
сервисный центр для их замены.
Светодиодные фары Ближний, дальний и боковой свет
фар, дневные ходовые огни и
указатели поворота выполнены по
светодиодной технологии и не
требуют замены ламп.
В случае неисправности обращай‐
тесь на станцию техобслуживания.Противотуманная фара
1. Отсоедините крышку, вставив отвертку в углубление, и
снимите ее.

Уход за автомобилем2952. Выкрутите винт и снимитенакладку.
3. Выкрутите три винта и извле‐ките фару в сборе, вытянув ее
вперед.
4. Поверните патрон лампы против часовой стрелки, чтобы
извлечь его из фары.
5. Отсоедините патрон лампы от разъема, нажав на язычок
фиксатора.
6. Извлеките и замените патрон вместе с лампой и подсоеди‐
ните разъем.
7. Вставьте патрон в корпус фары
и поверните его по часовой
стрелке, чтобы зафиксировать.
8. Установите фару в сборе и закрепите ее тремя винтами.
9. Установите накладку и затя‐ните винт.
10. Установите и зафиксируйте крышку.
Задние фонари Задние фонари и стоп-сигналы
выполнены по светодиодной
технологии. В случае выхода их из
строя необходимо обратиться в
сервисный центр для замены.
5-дверный хэтчбэк
Фонарь в кузове
1. Снимите заглушку на соответ‐ ствующей стороне.

296Уход за автомобилем

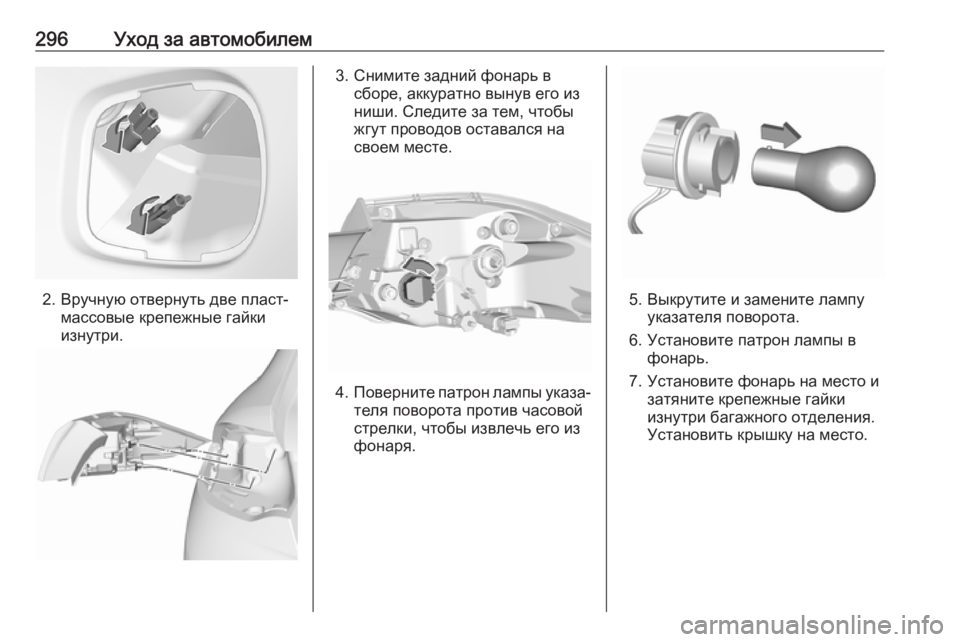

2. Вручную отвернуть две пласт‐массовые крепежные гайки
изнутри.
3. Снимите задний фонарь в сборе, аккуратно вынув его из
ниши. Следите за тем, чтобы
жгут проводов оставался на
своем месте.
4. Поверните патрон лампы указа‐
теля поворота против часовой
стрелки, чтобы извлечь его из
фонаря.
5. Выкрутите и замените лампу указателя поворота.
6. Установите патрон лампы в фонарь.
7. Установите фонарь на место и затяните крепежные гайки
изнутри багажного отделения.
Установить крышку на место.

Уход за автомобилем297Задние фонари в двери багажногоотделения
1. Подденьте крышку на задней
откидной двери багажного
отделения и снимите ее.
2. Открутите рукой пластмассо‐ вую гайку крепления.
3. Снять фонарь в сборе, акку‐ ратно вынув его из ниши.
Следите за тем, чтобы жгут
проводов оставался на своем
месте.
4. Поверните патрон лампы против часовой стрелки, чтобы
извлечь его из фары.
Задний противотуманный
фонарь ( 1)
Фонарь заднего хода ( 2)
5. Извлеките лампу из патрона и замените на новую.

298Уход за автомобилем
Задний противотуманный
фонарь
Фонарь заднего хода
6. Вставьте патрон в задний фонарь в сборе. Установите
фонарь в заднюю дверь багаж‐
ного отделения и затяните винт
изнутри. Установить крышку на
место.
Sports Tourer
Фонарь в кузове
1. Снимите заглушки с помощью отвертки. Выкрутите и извле‐
ките оба винта.
2. Снимите задний фонарь в сборе, аккуратно вынув его из
ниши. Следите за тем, чтобы
жгут проводов оставался на
своем месте.
