OPEL INSIGNIA BREAK 2017.75 Инструкция по эксплуатации (in Russian)

Сиденья, системы защиты69GA: Ná húsáid srian sábháilteachta
linbh cúil RIAMH ar shuíochán a
bhfuil mála aeir ag feidhmiú os a
chomhair. Tá baol BÁIS nó GORTÚ
DONA don PHÁISTE ag baint leis.
Помимо предупреждения, предус‐
мотренного Правилом
R94.02 ЕЭК ООН, следует также учитывать, что устанавливать
детское удерживающее устрой‐
ство лицом вперед следует только
с соблюдением указанных в
таблице инструкций и ограничений
3 76.
Наклейки с предупреждением о наличии подушки безопасности
расположены на обеих сторонах
противосолнечного козырька со
стороны пассажира.
Отключение подушки безопас‐
ности 3 71.
Система передних подушек безопасности
Система передних подушек
безопасности состоит из двух поду‐ шек: одной в рулевом колесе и
одной в приборной панели состороны переднего пассажира. Эти
подушки можно идентифицировать по надписи AIRBAG.
Система передних подушек
безопасности срабатывает в
случае удара спереди при доста‐
точно серьезной аварии. Зажига‐
ние должно быть включено.
Надутые воздушные подушки
безопасности амортизируют удар,
тем самым они снижают опасность
значительного травмирования
верхней части туловища и головы
переднего пассажира и водителя.
9 Предупреждение
Оптимальная защита обеспечи‐
вается только в том случае,
если сиденье установлено в
правильном положении.
Положение сидений 3 52.
В области раскрытия подушки
безопасности не должно быть
каких-либо препятствий.
Правильно установите и
надежно закрепите ремень
безопасности. Только в этом
случае подушка безопасности
сможет обеспечить необходи‐
мую защиту.

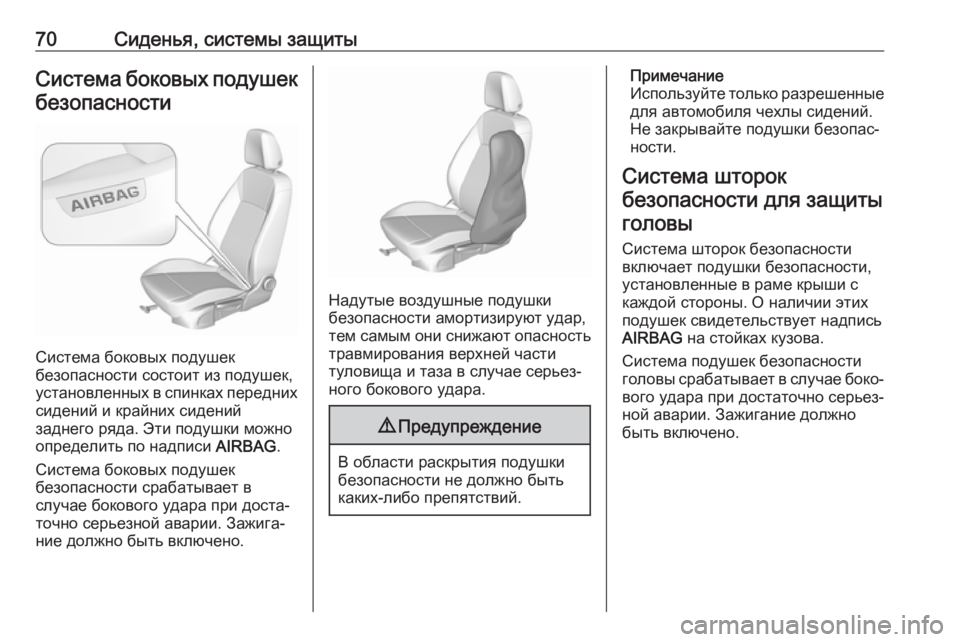

70Сиденья, системы защитыСистема боковых подушек
безопасности
Система боковых подушек
безопасности состоит из подушек, установленных в спинках передних сидений и крайних сидений
заднего ряда. Эти подушки можно
определить по надписи AIRBAG.
Система боковых подушек
безопасности срабатывает в
случае бокового удара при доста‐
точно серьезной аварии. Зажига‐
ние должно быть включено.
Надутые воздушные подушки
безопасности амортизируют удар,
тем самым они снижают опасность
травмирования верхней части
туловища и таза в случае серьез‐
ного бокового удара.
9 Предупреждение
В области раскрытия подушки
безопасности не должно быть
каких-либо препятствий.
Примечание
Используйте только разрешенные
для автомобиля чехлы сидений.
Не закрывайте подушки безопас‐
ности.
Система шторок безопасности для защиты головы
Система шторок безопасности
включает подушки безопасности,
установленные в раме крыши с
каждой стороны. О наличии этих
подушек свидетельствует надпись
AIRBAG на стойках кузова.
Система подушек безопасности
головы срабатывает в случае боко‐
вого удара при достаточно серьез‐ ной аварии. Зажигание должно
быть включено.

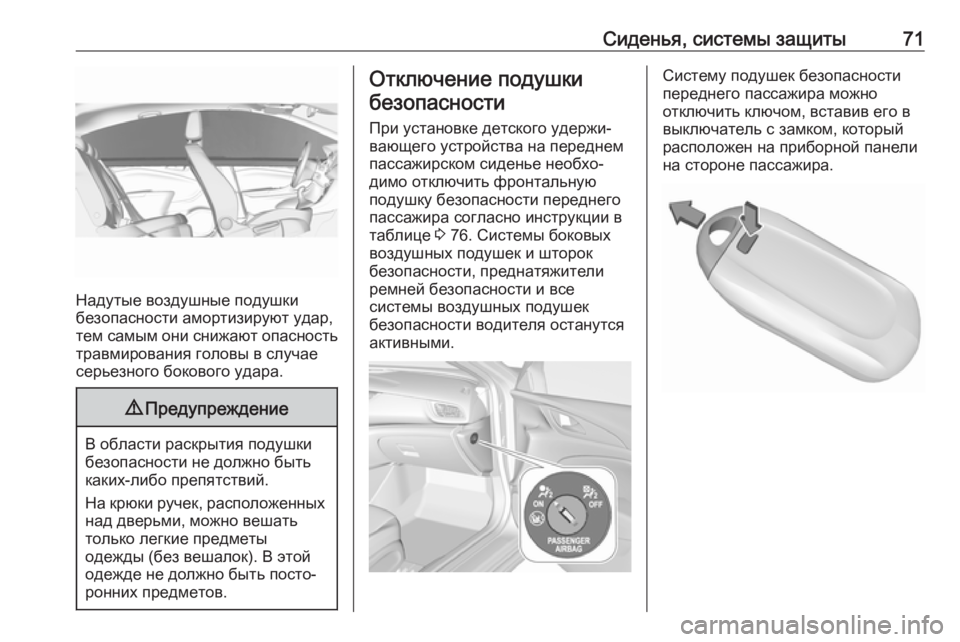

Сиденья, системы защиты71
Надутые воздушные подушки
безопасности амортизируют удар,
тем самым они снижают опасность
травмирования головы в случае
серьезного бокового удара.
9 Предупреждение
В области раскрытия подушки
безопасности не должно быть
каких-либо препятствий.
На крюки ручек, расположенных над дверьми, можно вешать
только легкие предметы
одежды (без вешалок). В этой
одежде не должно быть посто‐
ронних предметов.
Отключение подушки
безопасности
При установке детского удержи‐ вающего устройства на переднемпассажирском сиденье необхо‐
димо отключить фронтальную
подушку безопасности переднего
пассажира согласно инструкции в
таблице 3 76. Системы боковых
воздушных подушек и шторок
безопасности, преднатяжители ремней безопасности и все
системы воздушных подушек
безопасности водителя останутся активными.Систему подушек безопасности
переднего пассажира можно
отключить ключом, вставив его в выключатель с замком, который
расположен на приборной панели
на стороне пассажира.

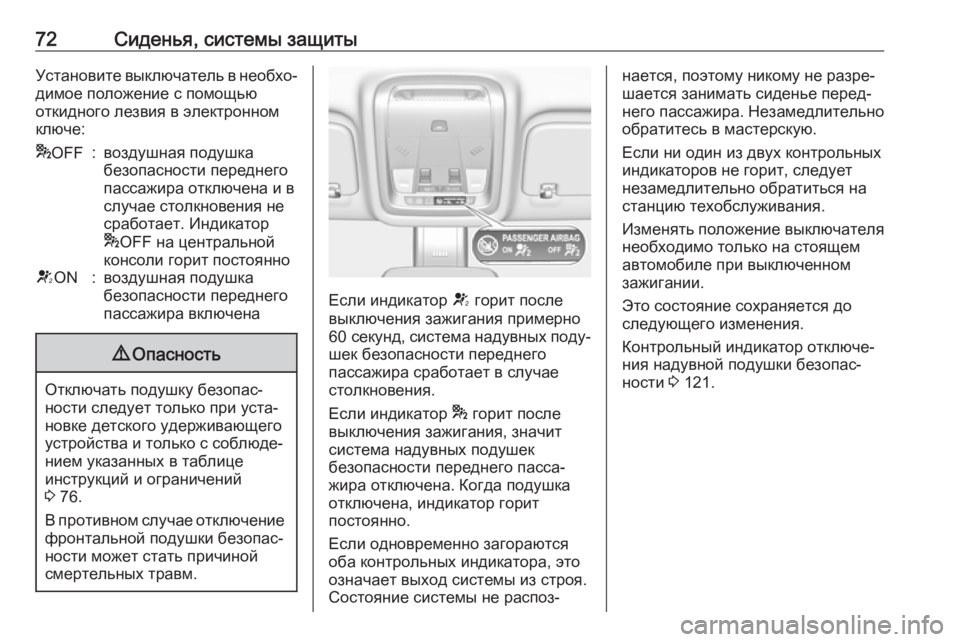

72Сиденья, системы защитыУстановите выключатель в необхо‐димое положение с помощью
откидного лезвия в электронном
ключе:* OFF:воздушная подушка
безопасности переднего
пассажира отключена и в
случае столкновения не
сработает. Индикатор
* OFF на центральной
консоли горит постоянноV ON:воздушная подушка
безопасности переднего
пассажира включена9 Опасность
Отключать подушку безопас‐
ности следует только при уста‐
новке детского удерживающего
устройства и только с соблюде‐
нием указанных в таблице
инструкций и ограничений
3 76.
В противном случае отключение фронтальной подушки безопас‐
ности может стать причиной
смертельных травм.
Если индикатор V горит после
выключения зажигания примерно 60 секунд , система надувных поду‐
шек безопасности переднего
пассажира сработает в случае
столкновения.
Если индикатор * горит после
выключения зажигания, значит
система надувных подушек
безопасности переднего пасса‐
жира отключена. Когда подушка
отключена, индикатор горит
постоянно.
Если одновременно загораются
оба контрольных индикатора, это
означает выход системы из строя.
Состояние системы не распоз‐
нается, поэтому никому не разре‐
шается занимать сиденье перед‐
него пассажира. Незамедлительно
обратитесь в мастерскую.
Если ни один из двух контрольных
индикаторов не горит, следует
незамедлительно обратиться на
станцию техобслуживания.
Изменять положение выключателя необходимо только на стоящем
автомобиле при выключенном
зажигании.
Это состояние сохраняется до
следующего изменения.
Контрольный индикатор отключе‐
ния надувной подушки безопас‐
ности 3 121.

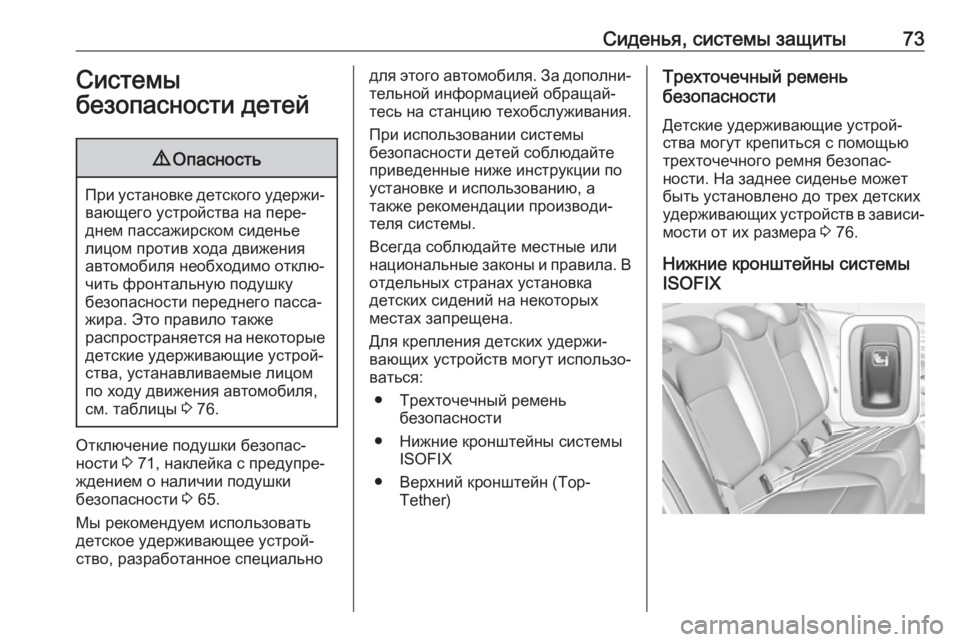

Сиденья, системы защиты73Системы
безопасности детей9 Опасность
При установке детского удержи‐
вающего устройства на пере‐
днем пассажирском сиденье
лицом против хода движения
автомобиля необходимо отклю‐
чить фронтальную подушку
безопасности переднего пасса‐
жира. Это правило также
распространяется на некоторые детские удерживающие устрой‐
ства, устанавливаемые лицом
по ходу движения автомобиля,
см. таблицы 3 76.
Отключение подушки безопас‐
ности 3 71, наклейка с предупре‐
ждением о наличии подушки
безопасности 3 65.
Мы рекомендуем использовать
детское удерживающее устрой‐
ство, разработанное специально
для этого автомобиля. За дополни‐ тельной информацией обращай‐
тесь на станцию техобслуживания.
При использовании системы
безопасности детей соблюдайте
приведенные ниже инструкции по
установке и использованию, а
также рекомендации производи‐
теля системы.
Всегда соблюдайте местные или
национальные законы и правила. В
отдельных странах установка
детских сидений на некоторых
местах запрещена.
Для крепления детских удержи‐
вающих устройств могут использо‐ ваться:
● Трехточечный ремень безопасности
● Нижние кронштейны системы ISOFIX
● Верхний кронштейн (Top- Tether)Трехточечный ремень
безопасности
Детские удерживающие устрой‐
ства могут крепиться с помощью
трехточечного ремня безопас‐
ности. На заднее сиденье может
быть установлено до трех детских
удерживающих устройств в зависи‐ мости от их размера 3 76.
Нижние кронштейны системы
ISOFIX

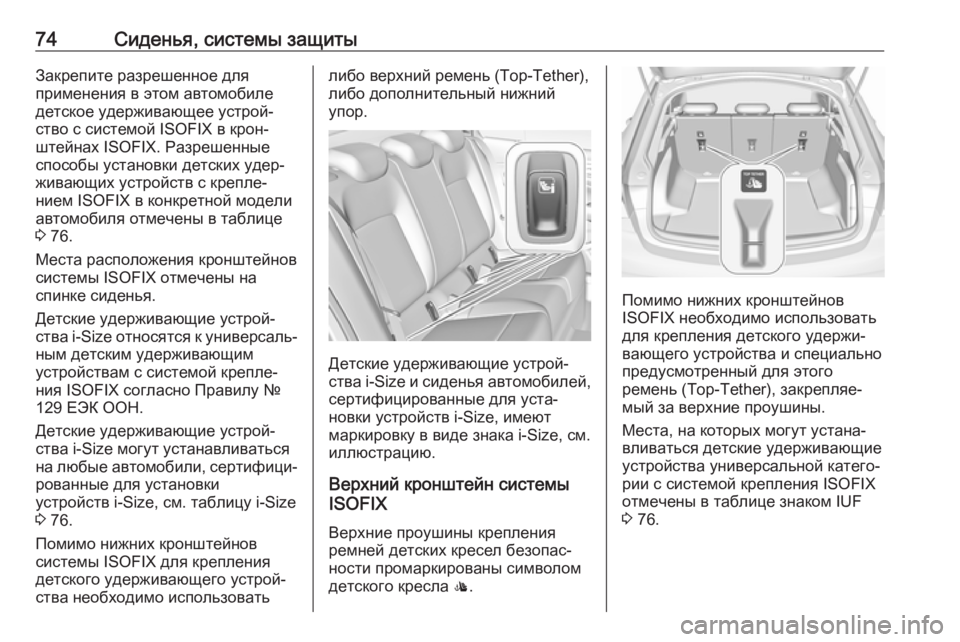

74Сиденья, системы защитыЗакрепите разрешенное для
применения в этом автомобиле
детское удерживающее устрой‐
ство с системой ISOFIX в крон‐
штейнах ISOFIX. Разрешенные
способы установки детских удер‐
живающих устройств с крепле‐
нием ISOFIX в конкретной модели
автомобиля отмечены в таблице
3 76.
Места расположения кронштейнов
системы ISOFIX отмечены на
спинке сиденья.
Детские удерживающие устрой‐
ства i-Size относятся к универсаль‐
ным детским удерживающим
устройствам с системой крепле‐
ния ISOFIX согласно Правилу №
129 ЕЭК ООН.
Детские удерживающие устрой‐
ства i-Size могут устанавливаться
на любые автомобили, сертифици‐ рованные для установки
устройств i-Size, см. таблицу i-Size
3 76.
Помимо нижних кронштейнов
системы ISOFIX для крепления
детского удерживающего устрой‐
ства необходимо использоватьлибо верхний ремень (Top-Tether),
либо дополнительный нижний
упор.
Детские удерживающие устрой‐
ства i-Size и сиденья автомобилей,
сертифицированные для уста‐
новки устройств i-Size, имеют
маркировку в виде знака i-Size, см. иллюстрацию.
Верхний кронштейн системы
ISOFIX
Верхние проушины крепления
ремней детских кресел безопас‐ ности промаркированы символом
детского кресла :.
Помимо нижних кронштейнов
ISOFIX необходимо использовать
для крепления детского удержи‐
вающего устройства и специально
предусмотренный для этого
ремень (Top-Tether), закрепляе‐
мый за верхние проушины.
Места, на которых могут устана‐
вливаться детские удерживающие
устройства универсальной катего‐
рии с системой крепления ISOFIX
отмечены в таблице знаком IUF
3 76.

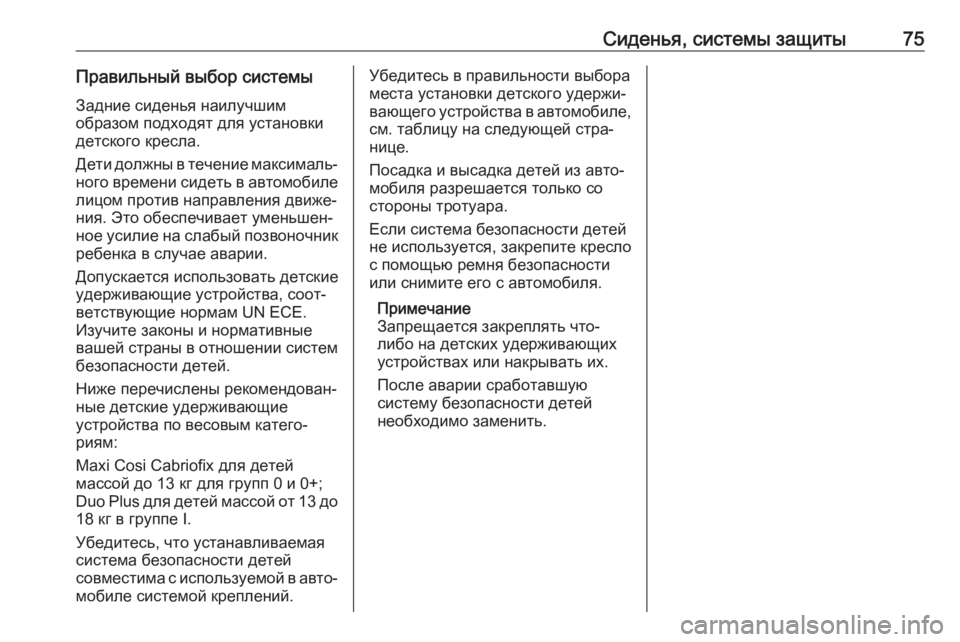

Сиденья, системы защиты75Правильный выбор системыЗадние сиденья наилучшим
образом подходят для установки
детского кресла.
Дети должны в течение максималь‐
ного времени сидеть в автомобиле
лицом против направления движе‐
ния. Это обеспечивает уменьшен‐
ное усилие на слабый позвоночник ребенка в случае аварии.
Допускается использовать детские
удерживающие устройства, соот‐
ветствующие нормам UN ECE.
Изучите законы и нормативные
вашей страны в отношении систем
безопасности детей.
Ниже перечислены рекомендован‐
ные детские удерживающие
устройства по весовым катего‐
риям:
Maxi Cosi Cabriofix для детей
массой до 13 кг для групп 0 и 0+; Duo Plus для детей массой от 13 до
18 кг в группе I.
Убедитесь, что устанавливаемая система безопасности детей
совместима с используемой в авто‐
мобиле системой креплений.Убедитесь в правильности выбора
места установки детского удержи‐
вающего устройства в автомобиле, см. таблицу на следующей стра‐
нице.
Посадка и высадка детей из авто‐
мобиля разрешается только со
стороны тротуара.
Если система безопасности детей
не используется, закрепите кресло
с помощью ремня безопасности
или снимите его с автомобиля.
Примечание
Запрещается закреплять что-
либо на детских удерживающих
устройствах или накрывать их.
После аварии сработавшую
систему безопасности детей
необходимо заменить.

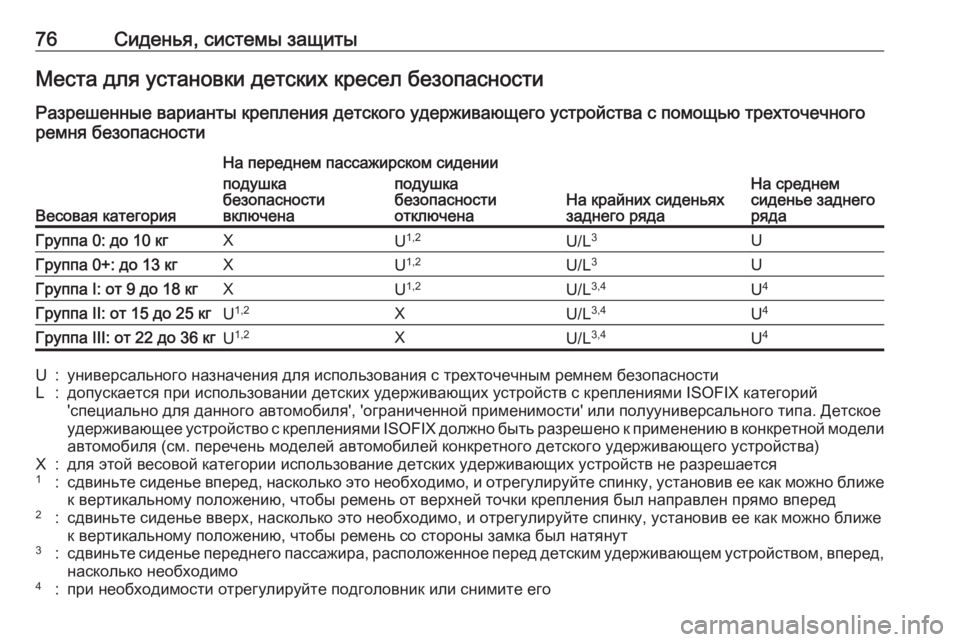

76Сиденья, системы защитыМеста для установки детских кресел безопасности
Разрешенные варианты крепления детского удерживающего устройства с помощью трехточечного
ремня безопасности
Весовая категория
На переднем пассажирском сидении
На крайних сиденьях
заднего рядаНа среднем
сиденье заднего
ряда
подушка
безопасности
включенаподушка
безопасности
отключенаГруппа 0: до 10 кгXU 1,2U/L 3UГруппа 0+: до 13 кгXU1,2U/L 3UГруппа I: от 9 до 18 кгXU1,2U/L 3,4U4Группа II: от 15 до 25 кгU1,2XU/L 3,4U4Группа III: от 22 до 36 кгU1,2XU/L 3,4U4U:универсального назначения для использования с трехточечным ремнем безопасностиL:допускается при использовании детских удерживающих устройств с креплениями ISOFIX категорий
'специально для данного автомобиля', 'ограниченной применимости' или полууниверсального типа. Детское
удерживающее устройство с креплениями ISOFIX должно быть разрешено к применению в конкретной модели
автомобиля (см. перечень моделей автомобилей конкретного детского удерживающего устройства)X:для этой весовой категории использование детских удерживающих устройств не разрешается1:сдвиньте сиденье вперед, насколько это необходимо, и отрегулируйте спинку, установив ее как можно ближе к вертикальному положению, чтобы ремень от верхней точки крепления был направлен прямо вперед2:сдвиньте сиденье вверх, насколько это необходимо, и отрегулируйте спинку, установив ее как можно ближе
к вертикальному положению, чтобы ремень со стороны замка был натянут3:сдвиньте сиденье переднего пассажира, расположенное перед детским удерживающем устройством, вперед,
насколько необходимо4:при необходимости отрегулируйте подголовник или снимите его

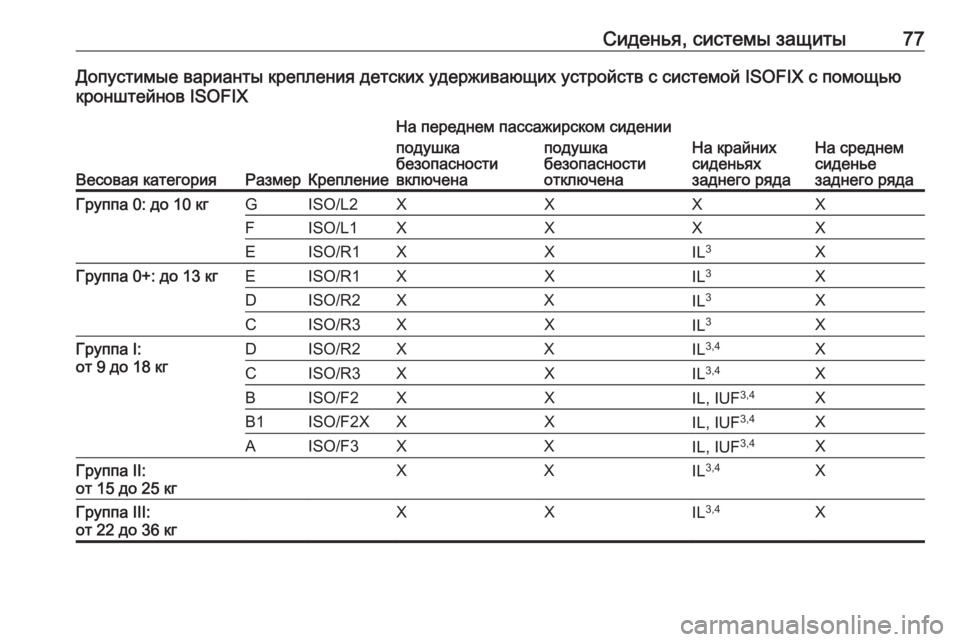

Сиденья, системы защиты77Допустимые варианты крепления детских удерживающих устройств с системой ISOFIX с помощью
кронштейнов ISOFIX
Весовая категорияРазмерКрепление
На переднем пассажирском сидении
На крайних
сиденьях
заднего рядаНа среднем
сиденье
заднего ряда
подушка
безопасности
включенаподушка
безопасности
отключенаГруппа 0: до 10 кгGISO/L2XXXXFISO/L1XXXXEISO/R1XXIL 3XГруппа 0+: до 13 кгEISO/R1XXIL 3XDISO/R2XXIL3XCISO/R3XXIL3XГруппа I:
от 9 до 18 кгDISO/R2XXIL 3,4XCISO/R3XXIL3,4XBISO/F2XXIL, IUF 3,4XB1ISO/F2XXXIL, IUF3,4XAISO/F3XXIL, IUF 3,4XГруппа II:
от 15 до 25 кгXXIL 3,4XГруппа III:
от 22 до 36 кгXXIL 3,4X

78Сиденья, системы защитыIL:допускается при использовании детских удерживающих устройств ISOFIX, разработанных специально для
данного автомобиля, "ограниченной применяемости" или "полууниверсального" типа. Детское удерживаю‐
щее устройство с креплениями ISOFIX должно быть разрешено к применению в конкретной модели
автомобиля (см. перечень моделей автомобилей конкретного детского удерживающего устройства)IUF:можно применять детские удерживающие устройства с креплением ISOFIX, устанавливаемые в направле‐
нии движения автомобиля, универсальной категории, предназначенные для применения для данного
весового классаX:для этой весовой категории использование детских удерживающих устройств ISOFIX не допускается1:сдвиньте сиденье переднего пассажира вперед, насколько это необходимо, и отрегулируйте наклон спинки, установив ее как можно ближе к вертикальному положению, чтобы ремень от верхней точки крепления был направлен прямо вперед2:поднимите сиденье с помощью регулятора вверх, насколько это необходимо, и отрегулируйте наклонспинки, установив ее как можно ближе к вертикальному положению, чтобы ремень со стороны пряжки был
натянут3:сдвиньте сиденье переднего пассажира, расположенное перед детским удерживающем устройством,
вперед, насколько необходимо4:при необходимости отрегулируйте подголовник или снимите его
Группа размера системы ISOFIX и тип детского кресла
A - ISO/F3:устанавливаемое лицом по ходу автомобиля детское удерживающее устройство для детей в
верхнем сегменте весовой категории от 9 до 18 кгB - ISO/F2:устанавливаемое лицом по ходу автомобиля детское удерживающее устройство для детей в
нижнем сегменте весовой категории от 9 до 18 кгB1 - ISO/F2X:устанавливаемое лицом по ходу автомобиля детское удерживающее устройство для детей в
нижнем сегменте весовой категории от 9 до 18 кгC - ISO/R3:устанавливаемое лицом против хода автомобиля детское удерживающее устройство для детей в верхнем сегменте весовой категории до 18 кгD - ISO/R2:устанавливаемое лицом против хода автомобиля детское удерживающее устройство для детей
в нижнем сегменте весовой категории до 18 кг
