Braukšana un ekspluatācija225ziņā līdzinās gājējiem, tostarp
ēnām. Šāda darbība ir normāla, un automašīnai nav nepieciešama
tehniskā apkope. Lai ignorētu
automātiskās bremzēšanas
funkcijas darbību, stingri
nospiediet akseleratora pedāli, ja
tas ir droši.9 Brīdinājums
Lietojot priekšējo gājēju
aizsardzības bremzēšanas
sistēmu, kamēr tiek vilkta piekabe, var zaudēt kontroli pār automašīnu un izraisīt avāriju. Pirms braucat ar
piekabi, automašīnas
personalizācijas izvēlnē
pārslēdziet sistēmu stāvoklī
Brīdināt vai Izslēgta. Automašīnas personalizācija 3 134.
Sistēmas ierobežojumi
Tālāk norādītajos gadījumos
priekšējā gājēju aizsardzības sistēma var nenoteikt priekšā esošu gājēju vai
arī tās sensoru darbība var būt
ierobežota:
● Automašīnas ātrums neatbilst diapazonam no 8 km/h līdz 80
km/h, braucot uz priekšu.
● Attālums līdz gājējam pārsniedz 40 metrus.
● Braucot pa līkumotiem vai kalnainiem ceļiem.
● Braucot naktī.
● Laikapstākļi pasliktina redzamību, piemēram, ir migla,
līst vai snieg.
● Vējstiklā uzstādītā sensora darbību bloķē sniegs, ledus,
dubļi, netīrumi, vējstikla bojājumi
vai svešķermeņi, piemēram,
uzlīmes.
Atvieglotas parkošanās sistēma
Vispārēja informācija Kad ir piestiprināta piekabes sakabes ierīce, mainiet konfigurācijas
iestatījumus informācijas displeja
automašīnas personalizācijas
izvēlnē. Automašīnas personalizācija
3 134.Piestiprinot piekabes sakabes ierīcei
piekabi vai velosipēdu pārvadāšanas
bagāžnieku, novietošanas
palīgsistēma tiek deaktivizēta.
Priekšējā un aizmugurējā
novietošanas palīgsistēma9 Brīdinājums
Par automašīnas novietošanas
manevru ir atbildīgs tikai vadītājs.
Braucot atpakaļgaitā vai uz
priekšu un izmantojot
novietošanas palīgsistēmu,
noteikti pārbaudiet zonu ap
automašīnu.
Priekšējā un aizmugurējā
novietošanas palīgsistēma mēra
attālumu starp automašīnu un tās
priekšā un aizmugurē esošajiem
objektiem. Tā informē un brīdina
vadītāju ar skaņas signāliem un
rādījumiem displejā.

226Braukšana un ekspluatācijaTā izmanto divus dažādus
brīdinājuma skaņas signālus
priekšējai un aizmugurējai
uzraudzības zonai, un katrai zonai ir
atšķirīga toņa frekvence.
Sistēmai ir četri ultraskaņas sensori
gan aizmugurējā, gan priekšējā
buferī.
Aktivizēšana
Sistēma tiek automātiski aktivizēta
ātrumā, kas nepārsniedz 11 km/h.
Iedegta gaismas diode novietošanas
palīgsistēmas taustiņā r norāda,
ka sistēma ir gatava darbam.
Ja r tiek izslēgta aizdedzes cikla
laikā, priekšējā novietošanas
palīgsistēma tiek deaktivizēta. Ja
automašīnas ātrums iepriekš ir
pārsniedzis 25 km/h, tad
novietošanas palīgsistēma tiek
atkārtoti aktivizēta, kad ātrums
samazinās zem 11 km/h.
Kad sistēma tiek deaktivizēta,
nodziest taustiņā iebūvētā gaismas
diode un vadītāja informācijas centrā
tiek parādīts ziņojums Park Assist Off
(Novietošanas (parkošanās) palīgsistēma izslēgta) .
Rādījumi
Sistēma ar skaņas signāliem brīdina
vadītāju par potenciāli bīstamiem
šķēršļiem automašīnas priekšā 80 cm attālumā un aiz automašīnas 50 cm
attālumā, kamēr ir aktivizēts
pārnesums braukšanai uz priekšu,
vai 1,5 m attālumā, kamēr ir aktivizēts atpakaļgaitas pārnesums.
Atkarībā no tā, kurā pusē automašīna ir tuvāk šķērslim, automašīnā ir
dzirdami skaņas signāli. Attālumam
starp automašīnu un šķērsli
samazinoties, intervāls starp skaņas
signāliem saīsinās. Kad šis attālums
ir mazāks par aptuveni 30 cm, signāls
kļūst nepārtraukts.
Turklāt vadītāja informācijas centrā
3 120 vai arī — atkarībā no versijas
— informācijas displejā 3 128 tiek
rādīts attālums līdz aizmugurē un
priekšā esošajiem šķēršļiem,
izmantojot mainīgas attāluma līnijas.

228Braukšana un ekspluatācijaAutomašīnās ar automātisko
pārnesumkārbu vadītājam ir
jākontrolē paātrinājums un
pārnesumu pārslēgšana, savukārt
bremzēšana un stūrēšana notiek
automātiski.
Uzlabotā automašīnas novietošanas
palīgsistēma vienmēr tiek uzstādīta
kopā ar priekšējo un aizmugurējo
novietošanas palīgsistēmu. Abas
sistēmas izmanto vienus un tos
pašus sensorus priekšējā un
aizmugurējā buferī.
Sistēmai ir seši ultraskaņas sensori
gan aizmugurējā, gan priekšējā
buferī.
Uzlabotās automašīnas
novietošanas palīgsistēmas
aktivizēšana
Uzlaboto automašīnas novietošanas
palīgsistēmu var aktivizēt, tikai
braucot uz priekšu.
Meklējot stāvvietu, sistēma ir gatava
darbam, kad īsi nospiež (.
Novietošanas palīgsistēmas režīmā
sistēma atpazīst un iegaumē
stāvvietas desmit metru attālumā no
paralēlās stāvvietas vai sešu metru
attālumā no perpendikulārās
stāvvietas.
Sistēmu var aktivizēt tikai ātrumā, kas nepārsniedz 30 km/h, un arī stāvvietu
tā meklē tikai šādā ātrumā.
Uzlaboto automašīnas novietošanas
palīgsistēmu nevar aktivizēt, braucot
ļoti stāvā slīpumā.
DarbībaStāvvietas meklēšanas režīms,
rādījums vadītāja informācijas centrā
Vadītāja informācijas centrā atlasiet
paralēlo vai perpendikulāro stāvvietu, nospiežot un turot (.

Braukšana un ekspluatācija231● ja novietošanas norāžu laikābraukšanas ātrums pārsniedz
8 km/h
● ja ir konstatēts, ka vadītājs izmanto stūri
● ja ir pārsniegts maksimālais pārnesumu pārslēgšanas reižu
skaits: astoņi cikli, novietojot
automašīnu paralēlajā stāvvietā,
vai pieci cikli, to novietojot
perpendikulārajā stāvvietā
● izslēdzot aizdezi
Ja vadītājs automašīnas
novietošanas laikā sistēmu
deaktivizē vai tā tiek deaktivizēta
automātiski, displejā tiek parādīts
paziņojums Parking Deactivated
(Parkošanās (novietošanas) sistēma deaktivizēta) . Turklāt atskan arī
skaņas signāls.
Automātiskā pārnesumkārba:
Ja uzlabotā automašīnas
novietošanas palīgsistēma tiek
deaktivizēta novietošanas manevra
laikā vai manevrs tiek sekmīgi
pabeigts, palīgsistēma notur
automašīnu pozīcijā, līdz:1. tiek nospiests bremžu pedālis,
2. tiek aktivizēta elektriski vadāmā stāvbremze,
3. selektora svira tiek pārslēgta pozīcijā P.
Kļūmes
Paziņojums tiek parādīts, ja:
● Sistēmā ir kļūme.
● Vadītājam nav izdevies veiksmīgi
pabeigt automašīnas
novietošanas manevru.
● Sistēma nedarbojas.
● Ir radies jebkurš no iepriekš aprakstītajiem deaktivizācijas
iemesliem.
Ja sistēma automašīnas
novietošanas norādījumu rādīšanas laikā uztver kādu objektu, displejā tiek
parādīts paziņojums Stop (Pārtraukt).
Pēc šā objekta novākšanas novietošanas manevru var turpināt.
Ja objekts netiek novākts, sistēma
tiek deaktivizēta.Vispārīgas piezīmes par
automašīnas novietošanas
palīgsistēmām9 Brīdinājums
Zināmos apstākļos dažādas
atstarojošas virsmas uz
priekšmetiem un apģērba, kā arī
ārējie trokšņa avoti var izraisīt
sistēmas darbības traucējumus,
neļaujot tai noteikt šķēršļa
atrašanās vietu.
Uzmanību
Sistēmas darbība var
pasliktināties, ja sensori ir nosegti,
piemēram, apledojuši vai
apsniguši.
Atvieglotas parkošanās sistēmu darbība var pasliktināties, ja
automašīnā ir iekrauta smaga
krava.
Īpaši nosacījumi attiecas uz
tuvumā esošām augstākām
automašīnām ( piemēram, bezceļa
automašīnām, mikroautobusiem,

232Braukšana un ekspluatācijafurgoniem). Nav garantēta tādu
objektu uztveršana (un pareizs
attāluma rādījums), kas atrodas
šādu automašīnu augšējās daļas
līmenī.
Sistēma var neuztvert objektus ar
ļoti nelielu atstarojošo
šķērsgriezumu, piemēram, šaurus
priekšmetus vai mīkstus
materiālus.
Novietošanas palīgsistēmas
nenosaka objektus, kas neatrodas
to uztveršanas diapazonā.
Piezīme
Pastāv iespēja, ka sensors uztvers
neesošu objektu, ko izraisa atbalss
traucējumi un ārēji akustiski trokšņi
vai mehāniskas neprecizitātes (ir
iespējami periodiski viltus
brīdinājumi).
Pārliecinieties, ka priekšējā numura
zīme ir pareizi pieskrūvēta (tā nav
salocīta un nav spraugu starp to un
buferi kreisajā vai labajā pusē) un ka
sensori ir stingri nostiprināti savās
vietās.
Uzlabotā automašīnas
novietošanas palīgsistēma var
nenoreaģēt uz izmaiņām pieejamajā
stāvvietā pēc novietošanas
manevra uzsākšanas. Sistēma var
atpazīt iebrauktuvi, vārtus, pagalmu
vai pat krustojumu kā stāvvietu. Pēc atpakaļgaitas pārnesuma
ieslēgšanas sistēma uzsāks
novietošanas manevru. Izvērtējiet
ieteiktās stāvvietas pieejamību.
Sistēma neuztver zemas apmales
un brauktuves defektus, piemēram,
būvlaukumos. Atbildība jāuzņemas
vadītājam.
Piezīme
Jaunām automašīnām pirmajā
lietošanas reizē ir nepieciešama
kalibrācija. Lai novietošanas
norādījumi būtu optimāli, ir
jānobrauc vismaz 10 km, tostarp
jāveic vairāki pagriezieni.
Sistēma tiek kalibrēta ar rūpnīcā
uzstādītajiem riteņiem. Lietojot citu
izmēru riepas vai riteņus, mainās
novietošanas palīgsistēmas
darbība.Sānu aklo zonu brīdinājums
Sānu aklo zonu brīdinājuma sistēma
nosaka objektus, kas atrodas "aklajā
zonā" abās automašīnas pusēs.
Nosakot objektus, kas var nebūt redzami salona un ārējos spoguļos,
sistēma parāda vizuālu brīdinājumu
katrā ārējā spogulī.
Sānu aklo zonu brīdinājuma sistēma
izmanto dažus uzlabotās
automašīnas novietošanas
palīgsistēmas sensorus, kas atrodas
priekšējā un aizmugurējā buferī abās
automašīnas pusēs.9 Brīdinājums
Sānu aklo zonu brīdinājuma
sistēma neaizstāj vadītāja redzi.
Sistēma nenosaka:
● automašīnas, kuras atrodas ārpus aklajām zonām, bet,
iespējams, strauji tuvojas
● gājējus, velosipēdistus vai dzīvniekus

234Braukšana un ekspluatācijaSistēmas ierobežojumiNormālas darbības apstākļos dažkārt
brīdinājums var netikt parādīts, un
mitros apstākļos brīdinājumi var tikt izlaisti biežāk.
Sistēma var nedarboties pareizi, ja: ● Uz sensoriem ir ledus, sniegs, dubļi, uzlīmes, magnēti, metāla
plāksnes vai citi objekti.
● Ar automašīnu brauc intensīvā lietū.
● Automašīna ir nokļuvusi satiksmes negadījumā vai zona
ap detektora sensoru ir bojāta vai
nav pareizi saremontēta.
● Ir ekstremālas temperatūras pārmaiņas.
● Automašīna velk piekabi.
Ja sistēmā rodas kļūme vai ja
pārejošu apstākļu, piemēram,
apsnigušu sensoru dēļ sistēma
nedarbojas, tiek pastāvīgi iedegti
simboli spoguļos un vadītāja
informācijas centrā tiek parādīts
ziņojums. Meklējiet palīdzību
autoservisā.Joslas maiņas brīdinājums
Papildus sānu aklo zonu
brīdinājumam 3 232 joslas maiņas
brīdinājums atpazīst
transportlīdzekļus, kas ātri tuvojas no
aizmugures pa paralēlajām joslām.
Tiklīdz sistēma uztver
transportlīdzekļus, kas ātri tuvojas no aizmugures, sistēma par to brīdina
vizuāli katrā no ārējiem spoguļiem.
Radiolokācijas attāluma sensori
atrodas aizmugures buferī.9 Brīdinājums
Joslas maiņas brīdinājums
neaizstāj vadītāja uzmanību.
Pirms joslas maiņas noteikti
ieskatieties visos spoguļos,
paskatieties pār plecu un
ieslēdziet pagrieziena signālu.
Tiklīdz sistēma uztver no aizmugures tuvojošos transportlīdzekli, kas brauc
ievērojami ātrāk par jūsu automašīnu,
attiecīgajā ārējā spogulī izgaismojas
dzeltens brīdinājuma simbols F. Ja
vadītājs pēc tam aktivizē pagrieziena
signālu, tad brīdinājuma simbols F
sāk mirgot dzeltenā krāsā, brīdinot,
ka pašlaik nav ieteicams mainīt joslu.
Joslas maiņas brīdinājums ir aktīvs
visos ātrumos.
Iedarbinot automašīnu, īsi iedegas
abu ārējo spoguļu brīdinājuma
simboli, lai norādītu, ka sistēma
darbojas.

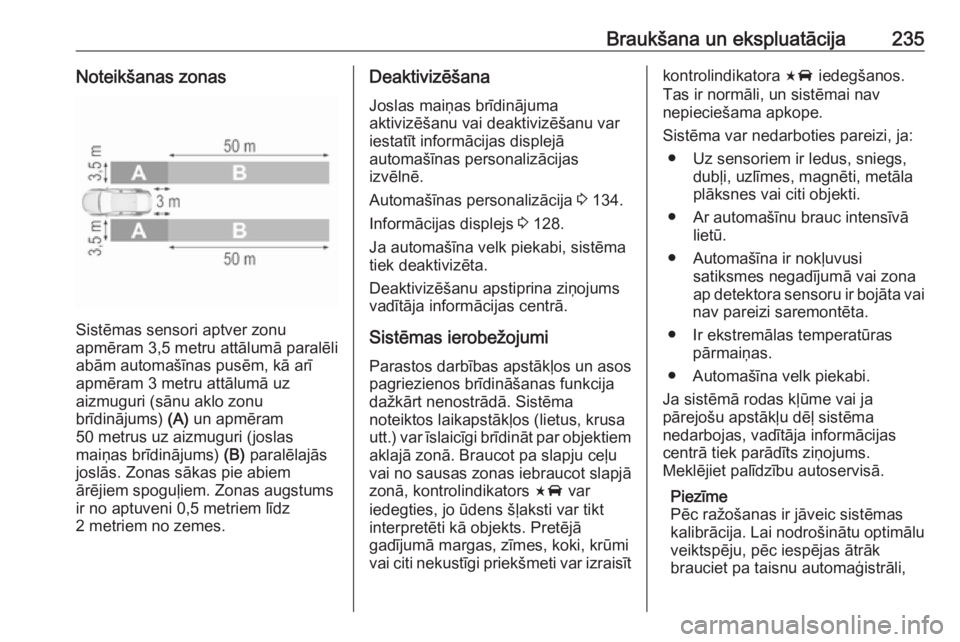

Braukšana un ekspluatācija235Noteikšanas zonas
Sistēmas sensori aptver zonu
apmēram 3,5 metru attālumā paralēli
abām automašīnas pusēm, kā arī
apmēram 3 metru attālumā uz
aizmuguri (sānu aklo zonu
brīdinājums) (A) un apmēram
50 metrus uz aizmuguri (joslas
maiņas brīdinājums) (B) paralēlajās
joslās. Zonas sākas pie abiem
ārējiem spoguļiem. Zonas augstums
ir no aptuveni 0,5 metriem līdz
2 metriem no zemes.
Deaktivizēšana
Joslas maiņas brīdinājuma
aktivizēšanu vai deaktivizēšanu var
iestatīt informācijas displejā
automašīnas personalizācijas
izvēlnē.
Automašīnas personalizācija 3 134.
Informācijas displejs 3 128.
Ja automašīna velk piekabi, sistēma
tiek deaktivizēta.
Deaktivizēšanu apstiprina ziņojums vadītāja informācijas centrā.
Sistēmas ierobežojumi Parastos darbības apstākļos un asos
pagriezienos brīdināšanas funkcija
dažkārt nenostrādā. Sistēma
noteiktos laikapstākļos (lietus, krusa utt.) var īslaicīgi brīdināt par objektiem
aklajā zonā. Braucot pa slapju ceļu
vai no sausas zonas iebraucot slapjā
zonā, kontrolindikators F var
iedegties, jo ūdens šļaksti var tikt
interpretēti kā objekts. Pretējā
gadījumā margas, zīmes, koki, krūmi
vai citi nekustīgi priekšmeti var izraisītkontrolindikatora F iedegšanos.
Tas ir normāli, un sistēmai nav
nepieciešama apkope.
Sistēma var nedarboties pareizi, ja: ● Uz sensoriem ir ledus, sniegs, dubļi, uzlīmes, magnēti, metāla
plāksnes vai citi objekti.
● Ar automašīnu brauc intensīvā lietū.
● Automašīna ir nokļuvusi satiksmes negadījumā vai zona
ap detektora sensoru ir bojāta vai
nav pareizi saremontēta.
● Ir ekstremālas temperatūras pārmaiņas.
● Automašīna velk piekabi.
Ja sistēmā rodas kļūme vai ja
pārejošu apstākļu dēļ sistēma
nedarbojas, vadītāja informācijas
centrā tiek parādīts ziņojums.
Meklējiet palīdzību autoservisā.
Piezīme
Pēc ražošanas ir jāveic sistēmas
kalibrācija. Lai nodrošinātu optimālu
veiktspēju, pēc iespējas ātrāk
brauciet pa taisnu automaģistrāli,

236Braukšana un ekspluatācijagar kuru noteiktā ceļa posmā ir
izvietoti objekti, piemēram, margas
un barjeras.
Panorāmas skata sistēma
Šī sistēma sniedz iespēju attēlot
automašīnas apkārtni kā gandrīz
360° attēlu, līdzīgi kā no putna
lidojuma.
Sistēma izmanto četras kameras: ● aizmugurējo kameru, kas uzstādīta bagāžas nodalījuma
durvīs;
● priekšējo kameru, kas uzstādīta priekšējā režģī zem emblēmas;
● sānu kameras, kas atrodas abu ārējo spoguļu apakšā.
Ekrāns informācijas displejā ir
sadalīts divās daļās: pa kreisi ir skats no putna lidojuma virs automašīnas
un pa labi ir redzams skats no
priekšējās vai aizmugurējās kameras
atkarībā no ieslēgtā pārnesuma.
Novietošanas sensori papildina skatā redzamo informāciju.
Aktivizēšana
Panorāmas skata sistēma tiek
aktivizēta:
● ieslēdzot atpakaļgaitas pārnesumu;
● pieskaroties kameras ikonai ë
informācijas displejā;
● pārāk pietuvojoties priekšā esošam objektam.
Darbība
Atpakaļskats
Atpakaļskatā tiek attēlota zona aiz
automašīnas ekrāna labajā pusē, kad
ir ieslēgts atpakaļgaitas pārnesums.
Kad novietošanas palīgsistēmas
aizmugurējie sensori nosaka
šķēršļus, ekrānā var būt redzams
brīdinājuma trīsstūris 9. Braucot
tuvāk objektam, šī trīsstūra krāsa
mainās no dzeltenas uz sarkanu un
tas kļūst lielāks.
Kad automašīnas pārnesumkārba no
atpakaļgaitas pārnesuma tiek
pārslēga citā pārnesumā, pēc īsas
aizkaves atkal ir redzams
iepriekšējais informācijas displeja

238Braukšana un ekspluatācija

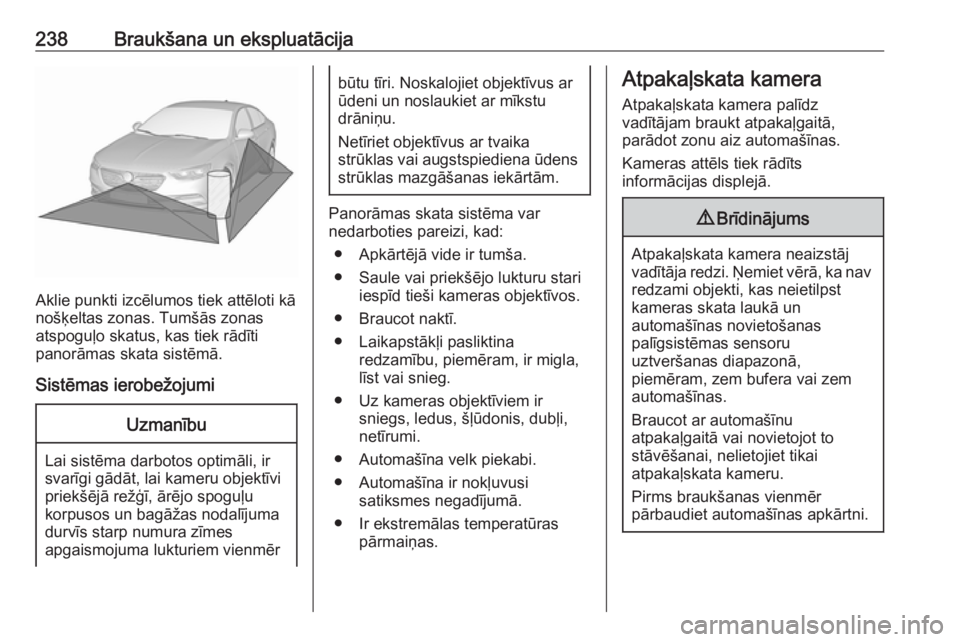

Aklie punkti izcēlumos tiek attēloti kā
nošķeltas zonas. Tumšās zonas
atspoguļo skatus, kas tiek rādīti
panorāmas skata sistēmā.
Sistēmas ierobežojumi
Uzmanību
Lai sistēma darbotos optimāli, ir
svarīgi gādāt, lai kameru objektīvi
priekšējā režģī, ārējo spoguļu
korpusos un bagāžas nodalījuma
durvīs starp numura zīmes
apgaismojuma lukturiem vienmēr
būtu tīri. Noskalojiet objektīvus ar
ūdeni un noslaukiet ar mīkstu
drāniņu.
Netīriet objektīvus ar tvaika
strūklas vai augstspiediena ūdens strūklas mazgāšanas iekārtām.
Panorāmas skata sistēma var
nedarboties pareizi, kad:
● Apkārtējā vide ir tumša.
● Saule vai priekšējo lukturu stari iespīd tieši kameras objektīvos.
● Braucot naktī.
● Laikapstākļi pasliktina redzamību, piemēram, ir migla,
līst vai snieg.
● Uz kameras objektīviem ir sniegs, ledus, šļūdonis, dubļi,
netīrumi.
● Automašīna velk piekabi.
● Automašīna ir nokļuvusi satiksmes negadījumā.
● Ir ekstremālas temperatūras pārmaiņas.
Atpakaļskata kamera
Atpakaļskata kamera palīdz
vadītājam braukt atpakaļgaitā,
parādot zonu aiz automašīnas.
Kameras attēls tiek rādīts
informācijas displejā.9 Brīdinājums
Atpakaļskata kamera neaizstāj
vadītāja redzi. Ņemiet vērā, ka nav redzami objekti, kas neietilpst
kameras skata laukā un
automašīnas novietošanas
palīgsistēmas sensoru
uztveršanas diapazonā,
piemēram, zem bufera vai zem
automašīnas.
Braucot ar automašīnu
atpakaļgaitā vai novietojot to
stāvēšanai, nelietojiet tikai
atpakaļskata kameru.
Pirms braukšanas vienmēr
pārbaudiet automašīnas apkārtni.

Braukšana un ekspluatācija239AktivizēšanaAtpakaļskata kamera tiek automātiski
aktivizēta, ieslēdzot atpakaļgaitas
pārnesumu.
Darbība
Kamera ir uzstādīta starp numura
zīmes apgaismojuma lukturiem.
Kameras rādītā zona ir ierobežota.
Displeja attēlā redzamais attālums
atšķiras no faktiskā attāluma.
Vadlīnijas
Dinamiskās vadlīnijas ir horizontālas
līnijas ar viena metra intervālu, kas
tiek projicētas uz attēla, lai noteiktu
attālumu līdz attēlotajiem objektiem.Automašīnas trajektorija tiek rādīta
atbilstoši stūres iekārtas leņķim.
Brīdinājuma simboli
Attēlos, kuros redzami uzlabotās
automašīnas novietošanas
palīgsistēmas aizmugurējo sensoru
noteiktie šķēršļi, brīdinājuma simboli
tiek norādīti kā trīsstūri 9.
Turklāt informācijas displeja augšējā rindā ir redzams simbols 9 kopā ar
brīdinājumu pārbaudīt automašīnas
tuvāko apkārtni.
