OPEL INSIGNIA BREAK 2018.5 Betriebsanleitung (in German)

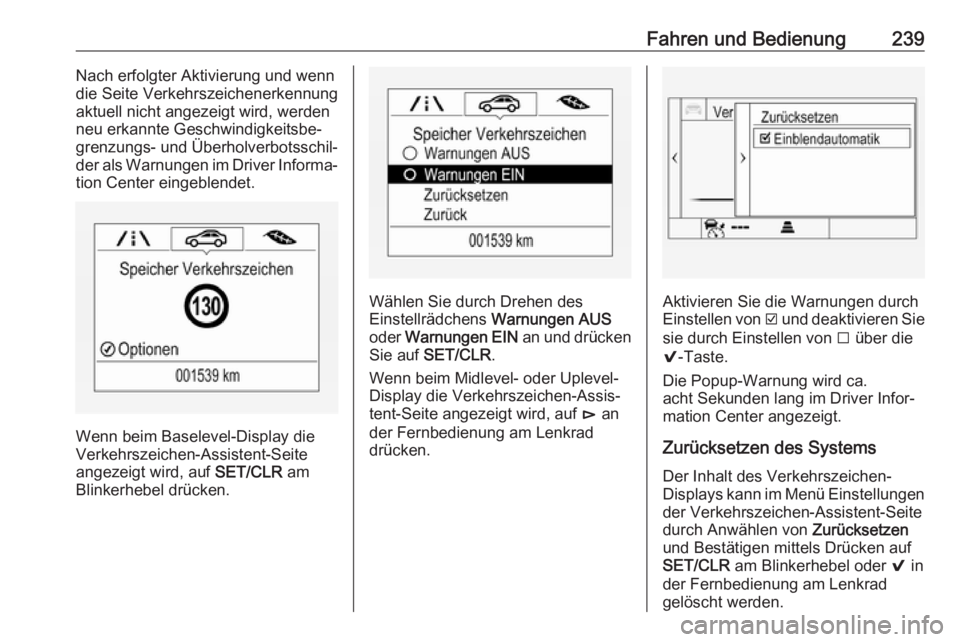

Fahren und Bedienung239Nach erfolgter Aktivierung und wenn
die Seite Verkehrszeichenerkennung
aktuell nicht angezeigt wird, werden
neu erkannte Geschwindigkeitsbe‐
grenzungs- und Überholverbotsschil‐
der als Warnungen im Driver Informa‐
tion Center eingeblendet.
Wenn beim Baselevel-Display die
Verkehrszeichen-Assistent-Seite
angezeigt wird, auf SET/CLR am
Blinkerhebel drücken.
Wählen Sie durch Drehen des
Einstellrädchens Warnungen AUS
oder Warnungen EIN an und drücken
Sie auf SET/CLR .
Wenn beim Midlevel- oder Uplevel-
Display die Verkehrszeichen-Assis‐
tent-Seite angezeigt wird, auf é an
der Fernbedienung am Lenkrad drücken.Aktivieren Sie die Warnungen durch
Einstellen von J und deaktivieren Sie
sie durch Einstellen von I über die
9 -Taste.
Die Popup-Warnung wird ca.
acht Sekunden lang im Driver Infor‐
mation Center angezeigt.
Zurücksetzen des Systems Der Inhalt des Verkehrszeichen-
Displays kann im Menü Einstellungen
der Verkehrszeichen-Assistent-Seite
durch Anwählen von Zurücksetzen
und Bestätigen mittels Drücken auf
SET/CLR am Blinkerhebel oder 9 in
der Fernbedienung am Lenkrad
gelöscht werden.

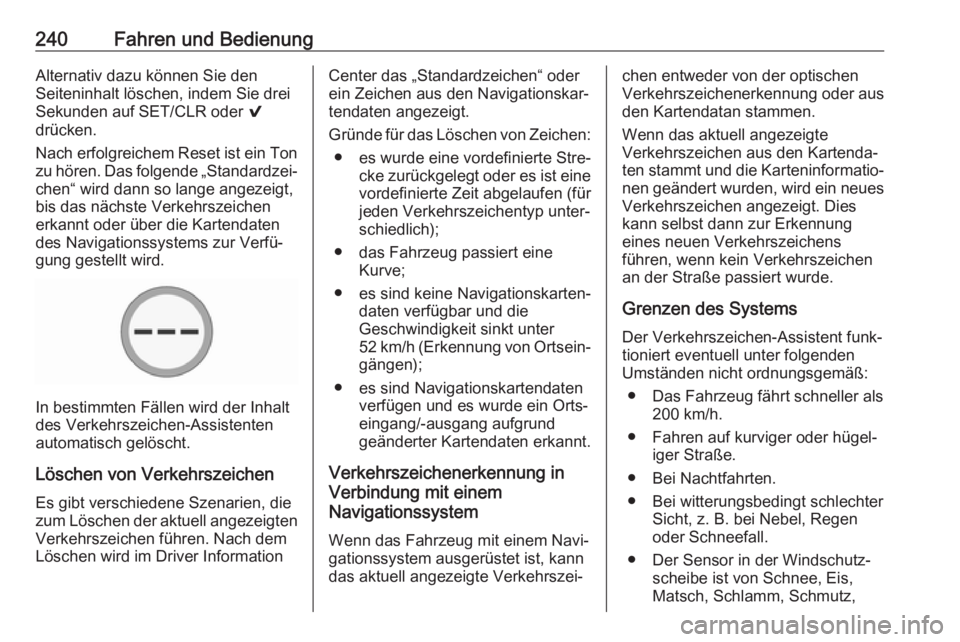

240Fahren und BedienungAlternativ dazu können Sie den
Seiteninhalt löschen, indem Sie drei
Sekunden auf SET/CLR oder 9
drücken.
Nach erfolgreichem Reset ist ein Ton zu hören. Das folgende „Standardzei‐
chen“ wird dann so lange angezeigt,
bis das nächste Verkehrszeichen erkannt oder über die Kartendaten
des Navigationssystems zur Verfü‐
gung gestellt wird.
In bestimmten Fällen wird der Inhalt
des Verkehrszeichen-Assistenten
automatisch gelöscht.
Löschen von Verkehrszeichen Es gibt verschiedene Szenarien, die
zum Löschen der aktuell angezeigten
Verkehrszeichen führen. Nach dem
Löschen wird im Driver Information
Center das „Standardzeichen“ oder
ein Zeichen aus den Navigationskar‐
tendaten angezeigt.
Gründe für das Löschen von Zeichen: ● es wurde eine vordefinierte Stre‐ cke zurückgelegt oder es ist eine
vordefinierte Zeit abgelaufen (für jeden Verkehrszeichentyp unter‐
schiedlich);
● das Fahrzeug passiert eine Kurve;
● es sind keine Navigationskarten‐ daten verfügbar und die
Geschwindigkeit sinkt unter
52 km/h (Erkennung von Ortsein‐ gängen);
● es sind Navigationskartendaten verfügen und es wurde ein Orts‐
eingang/-ausgang aufgrund
geänderter Kartendaten erkannt.
Verkehrszeichenerkennung in
Verbindung mit einem
Navigationssystem
Wenn das Fahrzeug mit einem Navi‐
gationssystem ausgerüstet ist, kann
das aktuell angezeigte Verkehrszei‐chen entweder von der optischen Verkehrszeichenerkennung oder aus
den Kartendatan stammen.
Wenn das aktuell angezeigte
Verkehrszeichen aus den Kartenda‐
ten stammt und die Karteninformatio‐
nen geändert wurden, wird ein neues Verkehrszeichen angezeigt. Dies
kann selbst dann zur Erkennung
eines neuen Verkehrszeichens
führen, wenn kein Verkehrszeichen
an der Straße passiert wurde.
Grenzen des Systems
Der Verkehrszeichen-Assistent funk‐
tioniert eventuell unter folgenden
Umständen nicht ordnungsgemäß:
● Das Fahrzeug fährt schneller als 200 km/h.
● Fahren auf kurviger oder hügel‐ iger Straße.
● Bei Nachtfahrten.
● Bei witterungsbedingt schlechter Sicht, z. B. bei Nebel, Regen
oder Schneefall.
● Der Sensor in der Windschutz‐ scheibe ist von Schnee, Eis,
Matsch, Schlamm, Schmutz,

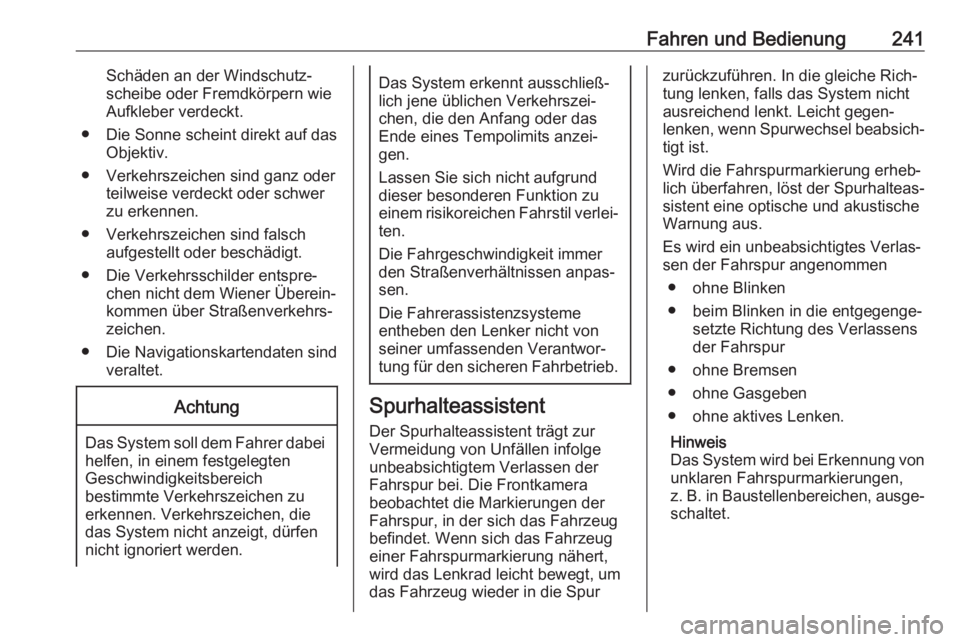

Fahren und Bedienung241Schäden an der Windschutz‐
scheibe oder Fremdkörpern wie Aufkleber verdeckt.
● Die Sonne scheint direkt auf das Objektiv.
● Verkehrszeichen sind ganz oder teilweise verdeckt oder schwer
zu erkennen.
● Verkehrszeichen sind falsch aufgestellt oder beschädigt.
● Die Verkehrsschilder entspre‐ chen nicht dem Wiener Überein‐
kommen über Straßenverkehrs‐
zeichen.
● Die Navigationskartendaten sind veraltet.Achtung
Das System soll dem Fahrer dabeihelfen, in einem festgelegten
Geschwindigkeitsbereich
bestimmte Verkehrszeichen zu
erkennen. Verkehrszeichen, die
das System nicht anzeigt, dürfen
nicht ignoriert werden.
Das System erkennt ausschließ‐
lich jene üblichen Verkehrszei‐
chen, die den Anfang oder das
Ende eines Tempolimits anzei‐
gen.
Lassen Sie sich nicht aufgrund
dieser besonderen Funktion zu
einem risikoreichen Fahrstil verlei‐
ten.
Die Fahrgeschwindigkeit immer den Straßenverhältnissen anpas‐sen.
Die Fahrerassistenzsysteme
entheben den Lenker nicht von
seiner umfassenden Verantwor‐
tung für den sicheren Fahrbetrieb.
Spurhalteassistent
Der Spurhalteassistent trägt zur
Vermeidung von Unfällen infolge unbeabsichtigtem Verlassen der
Fahrspur bei. Die Frontkamera
beobachtet die Markierungen der
Fahrspur, in der sich das Fahrzeug
befindet. Wenn sich das Fahrzeug
einer Fahrspurmarkierung nähert,
wird das Lenkrad leicht bewegt, um das Fahrzeug wieder in die Spur
zurückzuführen. In die gleiche Rich‐
tung lenken, falls das System nicht
ausreichend lenkt. Leicht gegen‐
lenken, wenn Spurwechsel beabsich‐ tigt ist.
Wird die Fahrspurmarkierung erheb‐
lich überfahren, löst der Spurhalteas‐
sistent eine optische und akustische Warnung aus.
Es wird ein unbeabsichtigtes Verlas‐
sen der Fahrspur angenommen
● ohne Blinken
● beim Blinken in die entgegenge‐ setzte Richtung des Verlassens
der Fahrspur
● ohne Bremsen
● ohne Gasgeben
● ohne aktives Lenken.
Hinweis
Das System wird bei Erkennung von unklaren Fahrspurmarkierungen,
z. B. in Baustellenbereichen, ausge‐ schaltet.

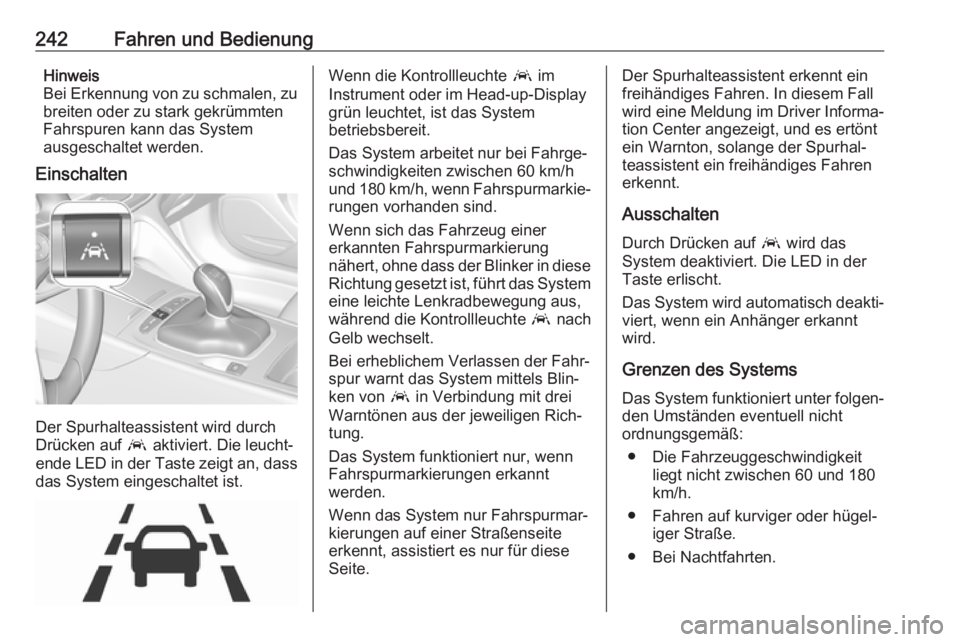

242Fahren und BedienungHinweis
Bei Erkennung von zu schmalen, zu breiten oder zu stark gekrümmten
Fahrspuren kann das System
ausgeschaltet werden.
Einschalten
Der Spurhalteassistent wird durch
Drücken auf a aktiviert. Die leucht‐
ende LED in der Taste zeigt an, dass
das System eingeschaltet ist.
Wenn die Kontrollleuchte a im
Instrument oder im Head-up-Display
grün leuchtet, ist das System
betriebsbereit.
Das System arbeitet nur bei Fahrge‐
schwindigkeiten zwischen 60 km/h
und 180 km/h, wenn Fahrspurmarkie‐ rungen vorhanden sind.
Wenn sich das Fahrzeug einer
erkannten Fahrspurmarkierung
nähert, ohne dass der Blinker in diese
Richtung gesetzt ist, führt das System
eine leichte Lenkradbewegung aus,
während die Kontrollleuchte a nach
Gelb wechselt.
Bei erheblichem Verlassen der Fahr‐
spur warnt das System mittels Blin‐
ken von a in Verbindung mit drei
Warntönen aus der jeweiligen Rich‐
tung.
Das System funktioniert nur, wenn
Fahrspurmarkierungen erkannt
werden.
Wenn das System nur Fahrspurmar‐ kierungen auf einer Straßenseiteerkennt, assistiert es nur für diese
Seite.Der Spurhalteassistent erkennt ein
freihändiges Fahren. In diesem Fall
wird eine Meldung im Driver Informa‐
tion Center angezeigt, und es ertönt
ein Warnton, solange der Spurhal‐
teassistent ein freihändiges Fahren
erkennt.
Ausschalten Durch Drücken auf a wird das
System deaktiviert. Die LED in der
Taste erlischt.
Das System wird automatisch deakti‐
viert, wenn ein Anhänger erkannt
wird.
Grenzen des Systems
Das System funktioniert unter folgen‐ den Umständen eventuell nicht
ordnungsgemäß:
● Die Fahrzeuggeschwindigkeit liegt nicht zwischen 60 und 180
km/h.
● Fahren auf kurviger oder hügel‐ iger Straße.
● Bei Nachtfahrten.

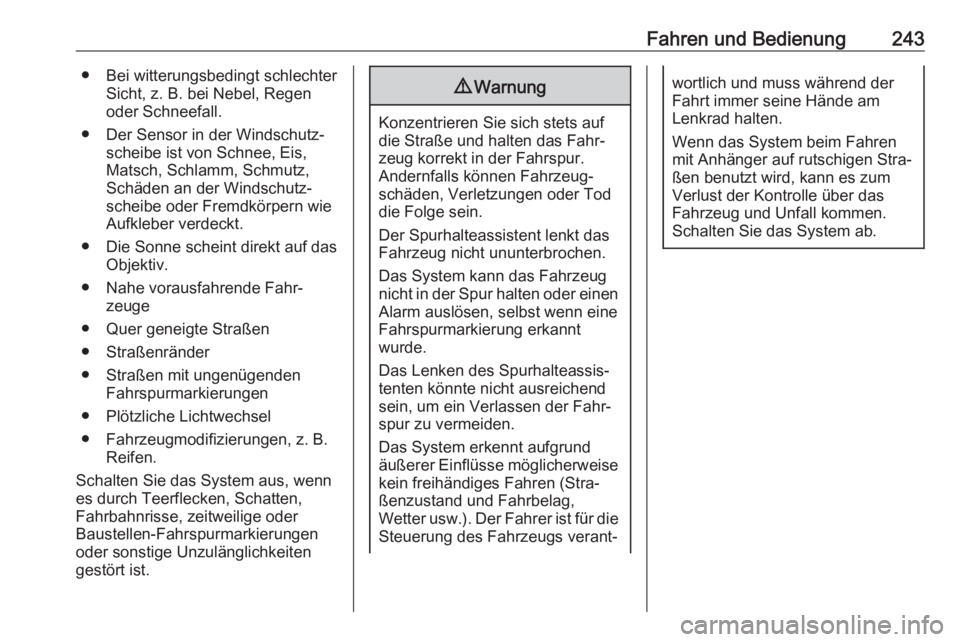

Fahren und Bedienung243● Bei witterungsbedingt schlechterSicht, z. B. bei Nebel, Regen
oder Schneefall.
● Der Sensor in der Windschutz‐ scheibe ist von Schnee, Eis,
Matsch, Schlamm, Schmutz,
Schäden an der Windschutz‐
scheibe oder Fremdkörpern wie Aufkleber verdeckt.
● Die Sonne scheint direkt auf das Objektiv.
● Nahe vorausfahrende Fahr‐ zeuge
● Quer geneigte Straßen
● Straßenränder
● Straßen mit ungenügenden Fahrspurmarkierungen
● Plötzliche Lichtwechsel
● Fahrzeugmodifizierungen, z. B. Reifen.
Schalten Sie das System aus, wenn
es durch Teerflecken, Schatten,
Fahrbahnrisse, zeitweilige oder
Baustellen-Fahrspurmarkierungen
oder sonstige Unzulänglichkeiten gestört ist.9 Warnung
Konzentrieren Sie sich stets auf
die Straße und halten das Fahr‐
zeug korrekt in der Fahrspur.
Andernfalls können Fahrzeug‐
schäden, Verletzungen oder Tod
die Folge sein.
Der Spurhalteassistent lenkt das
Fahrzeug nicht ununterbrochen.
Das System kann das Fahrzeug
nicht in der Spur halten oder einen
Alarm auslösen, selbst wenn eine
Fahrspurmarkierung erkannt
wurde.
Das Lenken des Spurhalteassis‐
tenten könnte nicht ausreichend
sein, um ein Verlassen der Fahr‐
spur zu vermeiden.
Das System erkennt aufgrund
äußerer Einflüsse möglicherweise kein freihändiges Fahren (Stra‐
ßenzustand und Fahrbelag,
Wetter usw.). Der Fahrer ist für die Steuerung des Fahrzeugs verant‐
wortlich und muss während der
Fahrt immer seine Hände am
Lenkrad halten.
Wenn das System beim Fahren
mit Anhänger auf rutschigen Stra‐
ßen benutzt wird, kann es zum
Verlust der Kontrolle über das
Fahrzeug und Unfall kommen.
Schalten Sie das System ab.

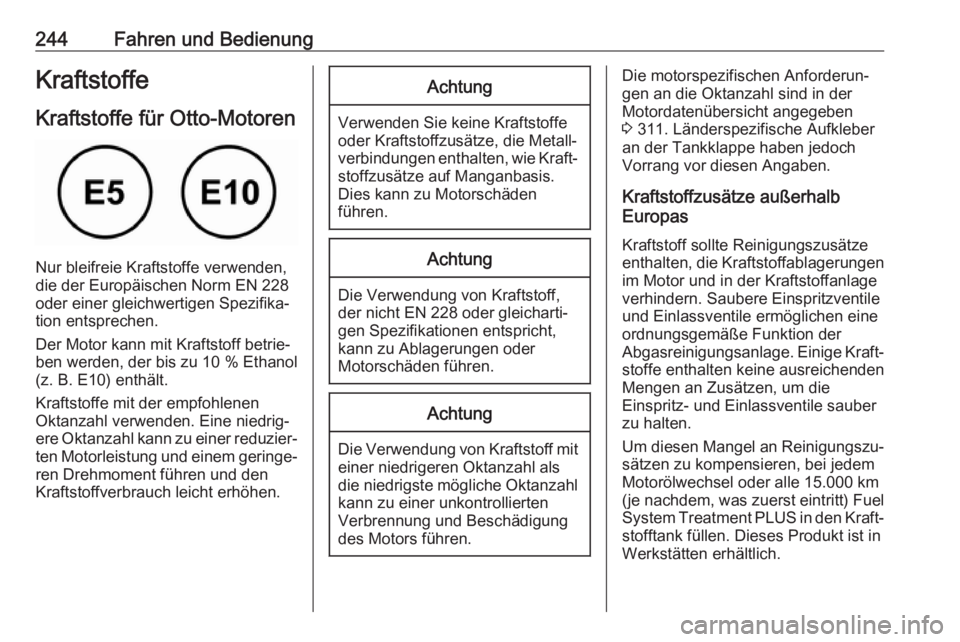

244Fahren und BedienungKraftstoffe
Kraftstoffe für Otto-Motoren
Nur bleifreie Kraftstoffe verwenden,
die der Europäischen Norm EN 228
oder einer gleichwertigen Spezifika‐
tion entsprechen.
Der Motor kann mit Kraftstoff betrie‐
ben werden, der bis zu 10 % Ethanol
(z. B. E10) enthält.
Kraftstoffe mit der empfohlenen
Oktanzahl verwenden. Eine niedrig‐
ere Oktanzahl kann zu einer reduzier‐
ten Motorleistung und einem geringe‐ ren Drehmoment führen und den
Kraftstoffverbrauch leicht erhöhen.
Achtung
Verwenden Sie keine Kraftstoffe
oder Kraftstoffzusätze, die Metall‐
verbindungen enthalten, wie Kraft‐ stoffzusätze auf Manganbasis.
Dies kann zu Motorschäden
führen.
Achtung
Die Verwendung von Kraftstoff,
der nicht EN 228 oder gleicharti‐
gen Spezifikationen entspricht,
kann zu Ablagerungen oder
Motorschäden führen.
Achtung
Die Verwendung von Kraftstoff mit einer niedrigeren Oktanzahl als
die niedrigste mögliche Oktanzahl
kann zu einer unkontrollierten
Verbrennung und Beschädigung
des Motors führen.
Die motorspezifischen Anforderun‐
gen an die Oktanzahl sind in der
Motordatenübersicht angegeben
3 311. Länderspezifische Aufkleber
an der Tankklappe haben jedoch
Vorrang vor diesen Angaben.
Kraftstoffzusätze außerhalb
Europas
Kraftstoff sollte Reinigungszusätze
enthalten, die Kraftstoffablagerungen im Motor und in der Kraftstoffanlage
verhindern. Saubere Einspritzventile
und Einlassventile ermöglichen eine
ordnungsgemäße Funktion der
Abgasreinigungsanlage. Einige Kraft‐ stoffe enthalten keine ausreichenden
Mengen an Zusätzen, um die
Einspritz- und Einlassventile sauber
zu halten.
Um diesen Mangel an Reinigungszu‐
sätzen zu kompensieren, bei jedem Motorölwechsel oder alle 15.000 km
(je nachdem, was zuerst eintritt) Fuel
System Treatment PLUS in den Kraft‐
stofftank füllen. Dieses Produkt ist in
Werkstätten erhältlich.

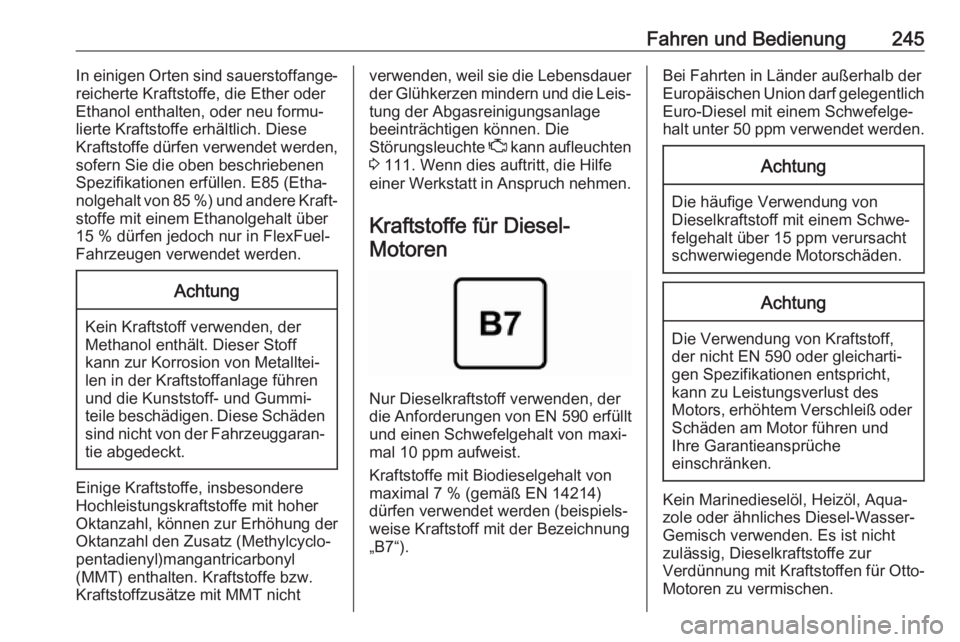

Fahren und Bedienung245In einigen Orten sind sauerstoffange‐
reicherte Kraftstoffe, die Ether oder
Ethanol enthalten, oder neu formu‐
lierte Kraftstoffe erhältlich. Diese
Kraftstoffe dürfen verwendet werden,
sofern Sie die oben beschriebenen
Spezifikationen erfüllen. E85 (Etha‐
nolgehalt von 85 %) und andere Kraft‐ stoffe mit einem Ethanolgehalt über
15 % dürfen jedoch nur in FlexFuel-
Fahrzeugen verwendet werden.Achtung
Kein Kraftstoff verwenden, der
Methanol enthält. Dieser Stoff
kann zur Korrosion von Metalltei‐ len in der Kraftstoffanlage führenund die Kunststoff- und Gummi‐teile beschädigen. Diese Schäden sind nicht von der Fahrzeuggaran‐tie abgedeckt.
Einige Kraftstoffe, insbesondere
Hochleistungskraftstoffe mit hoher
Oktanzahl, können zur Erhöhung der
Oktanzahl den Zusatz (Methylcyclo‐
pentadienyl)mangantricarbonyl
(MMT) enthalten. Kraftstoffe bzw.
Kraftstoffzusätze mit MMT nicht
verwenden, weil sie die Lebensdauer der Glühkerzen mindern und die Leis‐
tung der Abgasreinigungsanlage
beeinträchtigen können. Die
Störungsleuchte Z kann aufleuchten
3 111. Wenn dies auftritt, die Hilfe
einer Werkstatt in Anspruch nehmen.
Kraftstoffe für Diesel- Motoren
Nur Dieselkraftstoff verwenden, der
die Anforderungen von EN 590 erfüllt
und einen Schwefelgehalt von maxi‐
mal 10 ppm aufweist.
Kraftstoffe mit Biodieselgehalt von
maximal 7 % (gemäß EN 14214)
dürfen verwendet werden (beispiels‐
weise Kraftstoff mit der Bezeichnung
„B7“).
Bei Fahrten in Länder außerhalb der
Europäischen Union darf gelegentlich Euro-Diesel mit einem Schwefelge‐
halt unter 50 ppm verwendet werden.Achtung
Die häufige Verwendung von
Dieselkraftstoff mit einem Schwe‐
felgehalt über 15 ppm verursacht
schwerwiegende Motorschäden.
Achtung
Die Verwendung von Kraftstoff,
der nicht EN 590 oder gleicharti‐
gen Spezifikationen entspricht,
kann zu Leistungsverlust des
Motors, erhöhtem Verschleiß oder
Schäden am Motor führen und
Ihre Garantieansprüche
einschränken.
Kein Marinedieselöl, Heizöl, Aqua‐
zole oder ähnliches Diesel-Wasser-
Gemisch verwenden. Es ist nicht
zulässig, Dieselkraftstoffe zur
Verdünnung mit Kraftstoffen für Otto-
Motoren zu vermischen.

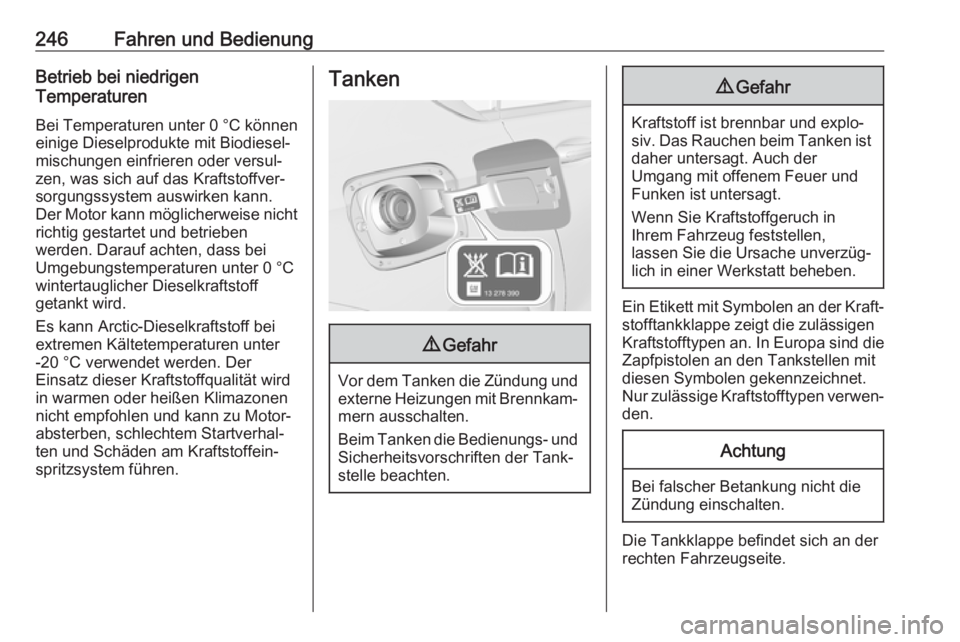

246Fahren und BedienungBetrieb bei niedrigen
Temperaturen
Bei Temperaturen unter 0 °C können
einige Dieselprodukte mit Biodiesel‐ mischungen einfrieren oder versul‐
zen, was sich auf das Kraftstoffver‐
sorgungssystem auswirken kann.
Der Motor kann möglicherweise nicht
richtig gestartet und betrieben
werden. Darauf achten, dass bei
Umgebungstemperaturen unter 0 °C
wintertauglicher Dieselkraftstoff
getankt wird.
Es kann Arctic-Dieselkraftstoff bei
extremen Kältetemperaturen unter
-20 °C verwendet werden. Der
Einsatz dieser Kraftstoffqualität wird
in warmen oder heißen Klimazonen
nicht empfohlen und kann zu Motor‐
absterben, schlechtem Startverhal‐
ten und Schäden am Kraftstoffein‐
spritzsystem führen.Tanken9 Gefahr
Vor dem Tanken die Zündung und
externe Heizungen mit Brennkam‐mern ausschalten.
Beim Tanken die Bedienungs- und
Sicherheitsvorschriften der Tank‐
stelle beachten.
9 Gefahr
Kraftstoff ist brennbar und explo‐
siv. Das Rauchen beim Tanken ist daher untersagt. Auch der
Umgang mit offenem Feuer und
Funken ist untersagt.
Wenn Sie Kraftstoffgeruch in
Ihrem Fahrzeug feststellen,
lassen Sie die Ursache unverzüg‐
lich in einer Werkstatt beheben.
Ein Etikett mit Symbolen an der Kraft‐ stofftankklappe zeigt die zulässigen
Kraftstofftypen an. In Europa sind die
Zapfpistolen an den Tankstellen mit diesen Symbolen gekennzeichnet.Nur zulässige Kraftstofftypen verwen‐ den.
Achtung
Bei falscher Betankung nicht die
Zündung einschalten.
Die Tankklappe befindet sich an der
rechten Fahrzeugseite.

Fahren und Bedienung247

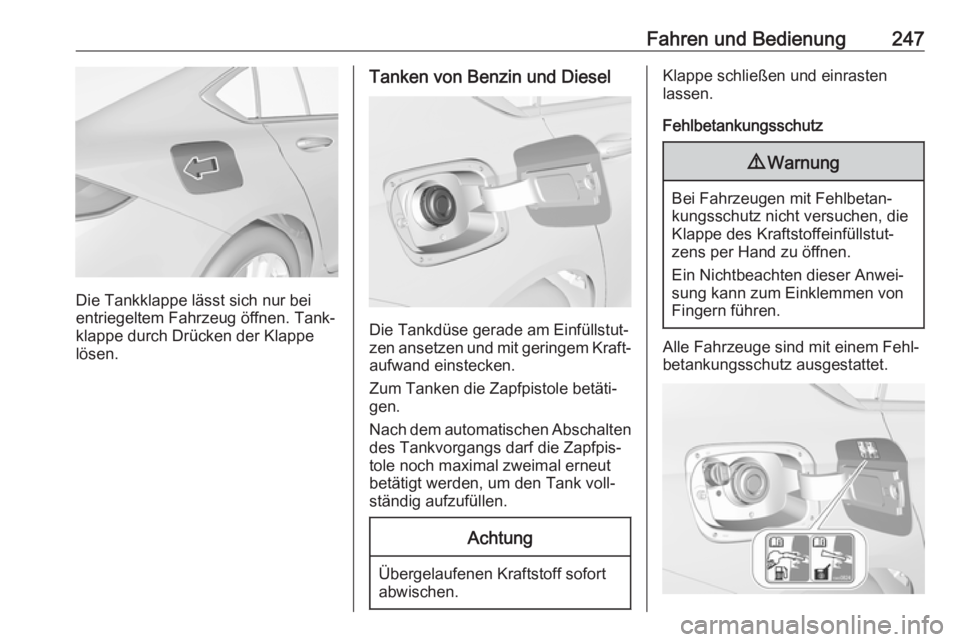

Die Tankklappe lässt sich nur bei
entriegeltem Fahrzeug öffnen. Tank‐
klappe durch Drücken der Klappe
lösen.
Tanken von Benzin und Diesel
Die Tankdüse gerade am Einfüllstut‐
zen ansetzen und mit geringem Kraft‐
aufwand einstecken.
Zum Tanken die Zapfpistole betäti‐
gen.
Nach dem automatischen Abschalten
des Tankvorgangs darf die Zapfpis‐
tole noch maximal zweimal erneut
betätigt werden, um den Tank voll‐
ständig aufzufüllen.
Achtung
Übergelaufenen Kraftstoff sofort abwischen.
Klappe schließen und einrasten
lassen.
Fehlbetankungsschutz9 Warnung
Bei Fahrzeugen mit Fehlbetan‐
kungsschutz nicht versuchen, die Klappe des Kraftstoffeinfüllstut‐
zens per Hand zu öffnen.
Ein Nichtbeachten dieser Anwei‐
sung kann zum Einklemmen von
Fingern führen.
Alle Fahrzeuge sind mit einem Fehl‐
betankungsschutz ausgestattet.

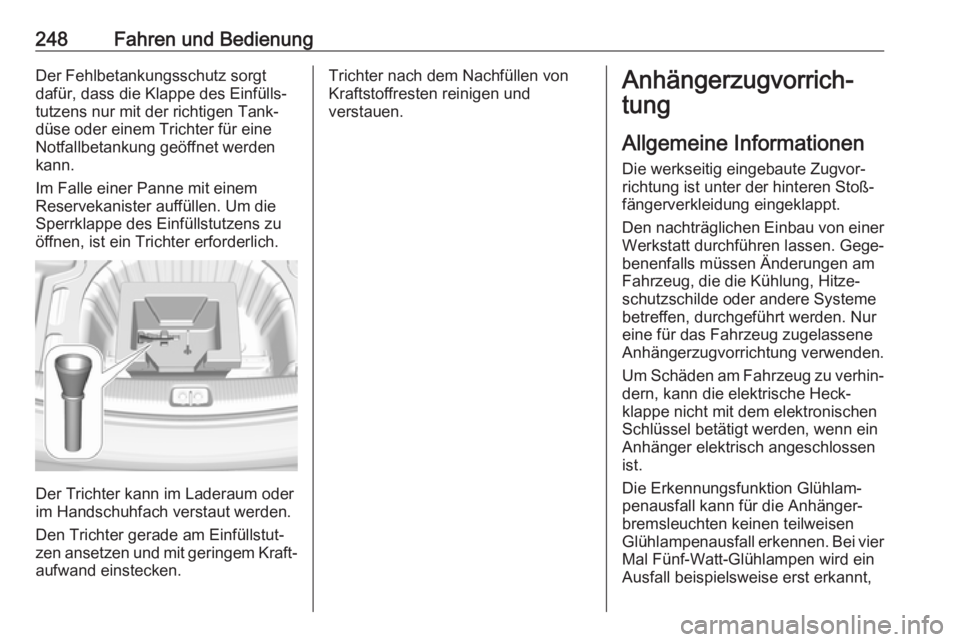

248Fahren und BedienungDer Fehlbetankungsschutz sorgt
dafür, dass die Klappe des Einfülls‐
tutzens nur mit der richtigen Tank‐
düse oder einem Trichter für eine
Notfallbetankung geöffnet werden
kann.
Im Falle einer Panne mit einem
Reservekanister auffüllen. Um die
Sperrklappe des Einfüllstutzens zu
öffnen, ist ein Trichter erforderlich.
Der Trichter kann im Laderaum oder
im Handschuhfach verstaut werden.
Den Trichter gerade am Einfüllstut‐
zen ansetzen und mit geringem Kraft‐
aufwand einstecken.
Trichter nach dem Nachfüllen von
Kraftstoffresten reinigen und
verstauen.Anhängerzugvorrich‐
tung
Allgemeine Informationen Die werkseitig eingebaute Zugvor‐
richtung ist unter der hinteren Stoß‐
fängerverkleidung eingeklappt.
Den nachträglichen Einbau von einer Werkstatt durchführen lassen. Gege‐
benenfalls müssen Änderungen am
Fahrzeug, die die Kühlung, Hitze‐
schutzschilde oder andere Systeme
betreffen, durchgeführt werden. Nur
eine für das Fahrzeug zugelassene
Anhängerzugvorrichtung verwenden.
Um Schäden am Fahrzeug zu verhin‐ dern, kann die elektrische Heck‐
klappe nicht mit dem elektronischen
Schlüssel betätigt werden, wenn ein
Anhänger elektrisch angeschlossen
ist.
Die Erkennungsfunktion Glühlam‐
penausfall kann für die Anhänger‐
bremsleuchten keinen teilweisen
Glühlampenausfall erkennen. Bei vier Mal Fünf-Watt-Glühlampen wird ein
Ausfall beispielsweise erst erkannt,
