OPEL INSIGNIA BREAK 2018.5 Betriebsanleitung (in German)

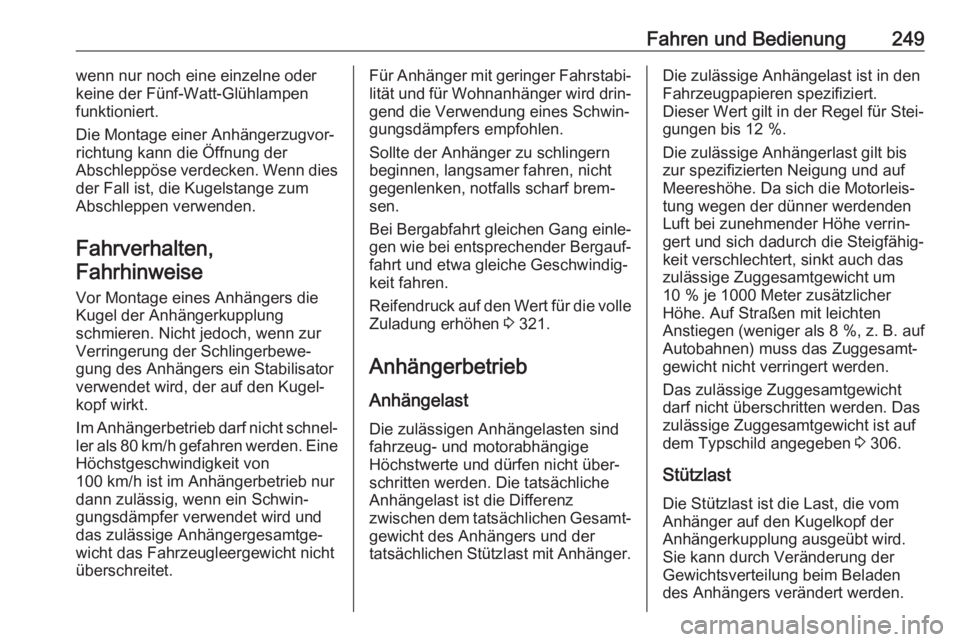

Fahren und Bedienung249wenn nur noch eine einzelne oder
keine der Fünf-Watt-Glühlampen
funktioniert.
Die Montage einer Anhängerzugvor‐
richtung kann die Öffnung der
Abschleppöse verdecken. Wenn dies
der Fall ist, die Kugelstange zum
Abschleppen verwenden.
Fahrverhalten,
Fahrhinweise
Vor Montage eines Anhängers die
Kugel der Anhängerkupplung
schmieren. Nicht jedoch, wenn zur
Verringerung der Schlingerbewe‐
gung des Anhängers ein Stabilisator verwendet wird, der auf den Kugel‐
kopf wirkt.
Im Anhängerbetrieb darf nicht schnel‐ ler als 80 km/h gefahren werden. Eine
Höchstgeschwindigkeit von
100 km/h ist im Anhängerbetrieb nur
dann zulässig, wenn ein Schwin‐
gungsdämpfer verwendet wird und
das zulässige Anhängergesamtge‐
wicht das Fahrzeugleergewicht nicht
überschreitet.Für Anhänger mit geringer Fahrstabi‐ lität und für Wohnanhänger wird drin‐
gend die Verwendung eines Schwin‐
gungsdämpfers empfohlen.
Sollte der Anhänger zu schlingern
beginnen, langsamer fahren, nicht
gegenlenken, notfalls scharf brem‐
sen.
Bei Bergabfahrt gleichen Gang einle‐ gen wie bei entsprechender Bergauf‐
fahrt und etwa gleiche Geschwindig‐
keit fahren.
Reifendruck auf den Wert für die volle Zuladung erhöhen 3 321.
Anhängerbetrieb Anhängelast
Die zulässigen Anhängelasten sind fahrzeug- und motorabhängige
Höchstwerte und dürfen nicht über‐
schritten werden. Die tatsächliche
Anhängelast ist die Differenz
zwischen dem tatsächlichen Gesamt‐ gewicht des Anhängers und der
tatsächlichen Stützlast mit Anhänger.Die zulässige Anhängelast ist in den
Fahrzeugpapieren spezifiziert.
Dieser Wert gilt in der Regel für Stei‐
gungen bis 12 %.
Die zulässige Anhängerlast gilt bis
zur spezifizierten Neigung und auf
Meereshöhe. Da sich die Motorleis‐
tung wegen der dünner werdenden
Luft bei zunehmender Höhe verrin‐
gert und sich dadurch die Steigfähig‐
keit verschlechtert, sinkt auch das
zulässige Zuggesamtgewicht um
10 % je 1000 Meter zusätzlicher
Höhe. Auf Straßen mit leichten
Anstiegen (weniger als 8 %, z. B. auf
Autobahnen) muss das Zuggesamt‐
gewicht nicht verringert werden.
Das zulässige Zuggesamtgewicht
darf nicht überschritten werden. Das
zulässige Zuggesamtgewicht ist auf
dem Typschild angegeben 3 306.
Stützlast Die Stützlast ist die Last, die vomAnhänger auf den Kugelkopf der
Anhängerkupplung ausgeübt wird.
Sie kann durch Veränderung der
Gewichtsverteilung beim Beladen
des Anhängers verändert werden.

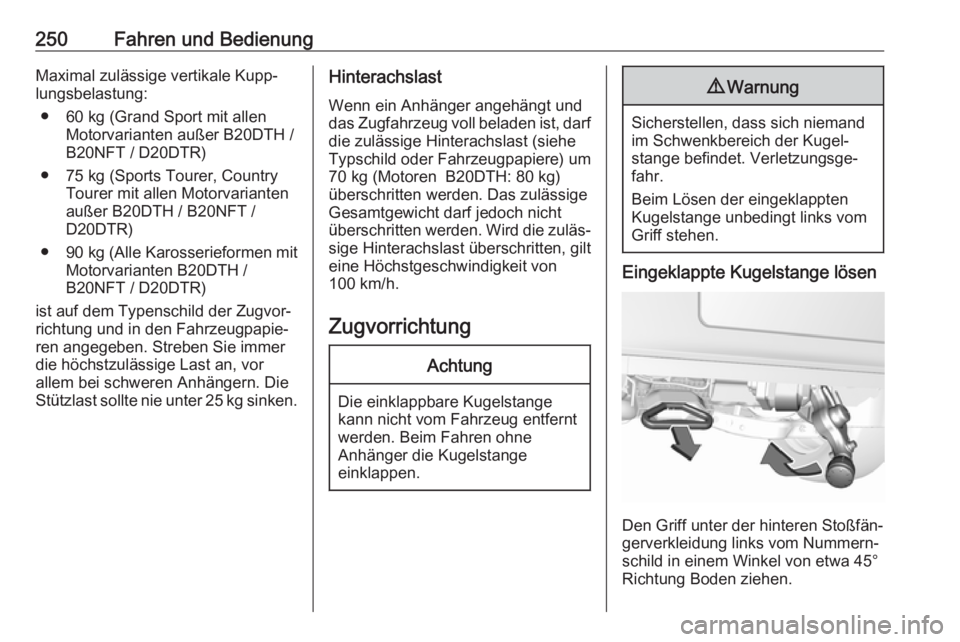

250Fahren und BedienungMaximal zulässige vertikale Kupp‐lungsbelastung:
● 60 kg (Grand Sport mit allen Motorvarianten außer B20DTH /
B20NFT / D20DTR)
● 75 kg (Sports Tourer, Country Tourer mit allen Motorvarianten
außer B20DTH / B20NFT /
D20DTR)
● 90 kg (Alle Karosserieformen mit
Motorvarianten B20DTH /
B20NFT / D20DTR)
ist auf dem Typenschild der Zugvor‐
richtung und in den Fahrzeugpapie‐
ren angegeben. Streben Sie immer
die höchstzulässige Last an, vor
allem bei schweren Anhängern. Die
Stützlast sollte nie unter 25 kg sinken.Hinterachslast
Wenn ein Anhänger angehängt und
das Zugfahrzeug voll beladen ist, darf die zulässige Hinterachslast (siehe
Typschild oder Fahrzeugpapiere) um
70 kg (Motoren B20DTH: 80 kg)
überschritten werden. Das zulässige
Gesamtgewicht darf jedoch nicht
überschritten werden. Wird die zuläs‐ sige Hinterachslast überschritten, gilt
eine Höchstgeschwindigkeit von
100 km/h.
ZugvorrichtungAchtung
Die einklappbare Kugelstange
kann nicht vom Fahrzeug entfernt
werden. Beim Fahren ohne
Anhänger die Kugelstange
einklappen.
9 Warnung
Sicherstellen, dass sich niemand
im Schwenkbereich der Kugel‐
stange befindet. Verletzungsge‐
fahr.
Beim Lösen der eingeklappten
Kugelstange unbedingt links vom
Griff stehen.
Eingeklappte Kugelstange lösen
Den Griff unter der hinteren Stoßfän‐
gerverkleidung links vom Nummern‐
schild in einem Winkel von etwa 45° Richtung Boden ziehen.

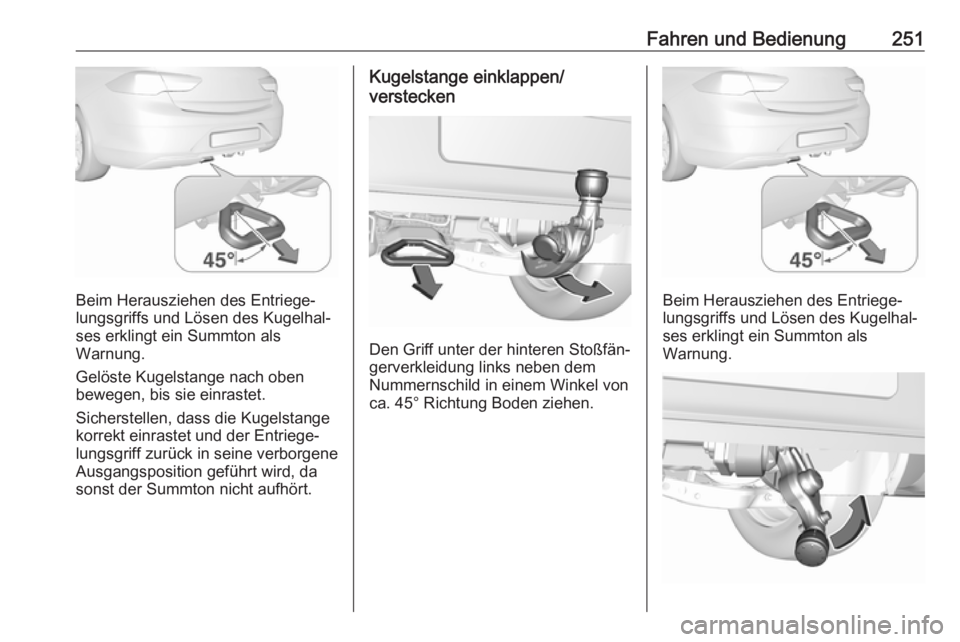

Fahren und Bedienung251
Beim Herausziehen des Entriege‐
lungsgriffs und Lösen des Kugelhal‐
ses erklingt ein Summton als
Warnung.
Gelöste Kugelstange nach oben
bewegen, bis sie einrastet.
Sicherstellen, dass die Kugelstange
korrekt einrastet und der Entriege‐
lungsgriff zurück in seine verborgene
Ausgangsposition geführt wird, da
sonst der Summton nicht aufhört.
Kugelstange einklappen/
verstecken
Den Griff unter der hinteren Stoßfän‐
gerverkleidung links neben dem
Nummernschild in einem Winkel von
ca. 45° Richtung Boden ziehen.
Beim Herausziehen des Entriege‐
lungsgriffs und Lösen des Kugelhal‐
ses erklingt ein Summton als
Warnung.

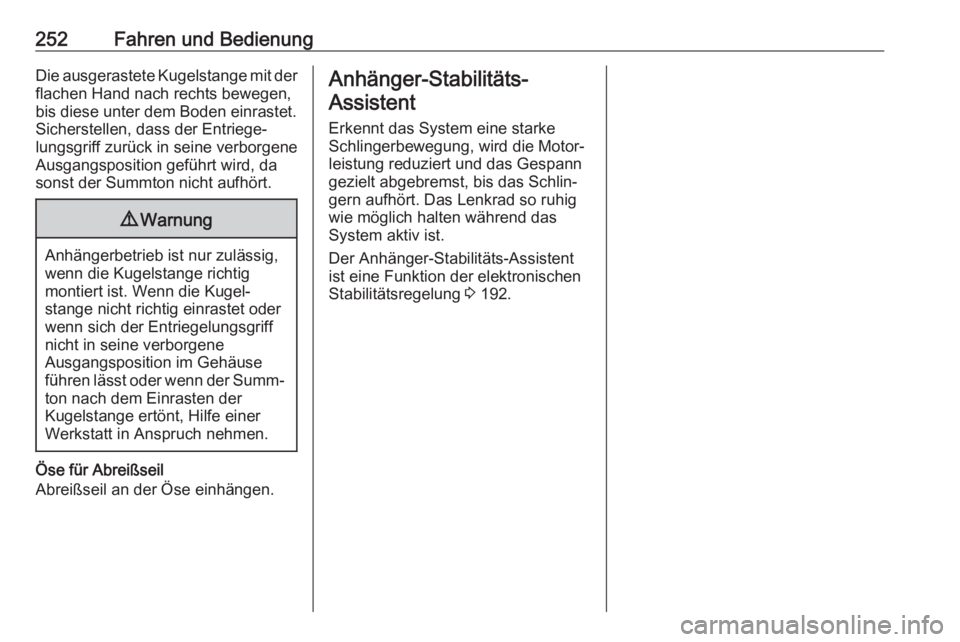

252Fahren und BedienungDie ausgerastete Kugelstange mit der
flachen Hand nach rechts bewegen,
bis diese unter dem Boden einrastet.
Sicherstellen, dass der Entriege‐ lungsgriff zurück in seine verborgene
Ausgangsposition geführt wird, da
sonst der Summton nicht aufhört.9 Warnung
Anhängerbetrieb ist nur zulässig,
wenn die Kugelstange richtig
montiert ist. Wenn die Kugel‐
stange nicht richtig einrastet oder
wenn sich der Entriegelungsgriff
nicht in seine verborgene
Ausgangsposition im Gehäuse
führen lässt oder wenn der Summ‐ ton nach dem Einrasten der
Kugelstange ertönt, Hilfe einer
Werkstatt in Anspruch nehmen.
Öse für Abreißseil
Abreißseil an der Öse einhängen.
Anhänger-Stabilitäts-
Assistent
Erkennt das System eine starke
Schlingerbewegung, wird die Motor‐
leistung reduziert und das Gespann gezielt abgebremst, bis das Schlin‐
gern aufhört. Das Lenkrad so ruhig
wie möglich halten während das
System aktiv ist.
Der Anhänger-Stabilitäts-Assistent
ist eine Funktion der elektronischen
Stabilitätsregelung 3 192.

Fahrzeugwartung253FahrzeugwartungAllgemeine Informationen..........254
Zubehör und Änderungen am Fahrzeug ................................ 254
Fahrzeugeinlagerung ..............254
Altfahrzeugrücknahme ............255
Fahrzeugüberprüfungen ............255
Durchführung von Arbeiten .....255
Motorhaube ............................. 255
Motoröl .................................... 256
Kühlmittel ................................. 257
Waschflüssigkeit ......................258
Bremsen .................................. 259
Bremsflüssigkeit ......................259
Fahrzeugbatterie .....................259
Diesel-Kraftstoffsystem entlüften .................................. 261
Scheibenwischerwechsel ........261
Glühlampen auswechseln .........262
Halogen-Scheinwerfer .............262
LED-Scheinwerfer ...................264
Nebelleuchten ......................... 264
Rückleuchten ........................... 266
Seitliche Blinkleuchten ............271
Kennzeichenleuchte ................272Innenleuchten .......................... 272
Instrumententafelbeleuchtung . 272
Elektrische Anlage .....................272
Sicherungen ............................ 272
Sicherungskasten im Motorraum .............................. 273
Sicherungskasten in der Instrumententafel ...................276
Wagenwerkzeug ........................278
Räder und Reifen ......................279
Winterreifen ............................. 279
Reifenbezeichnungen ..............279
Reifendruck ............................. 280
Reifendruck-Kontrollsystem ....281
Profiltiefe ................................. 283
Reifenumrüstung .....................284
Radabdeckungen ....................284
Schneeketten .......................... 285
Reifenreparaturset ...................285
Radwechsel ............................. 290
Reserverad .............................. 292
Starthilfe ..................................... 295
Abschleppen .............................. 296
Eigenes Fahrzeug abschleppen ........................... 296
Anderes Fahrzeug abschleppen ........................... 298Fahrzeugpflege.......................... 299
Außenpflege ............................ 299
Innenraumpflege .....................301

254FahrzeugwartungAllgemeine
Informationen
Zubehör und Änderungen am Fahrzeug
Wir empfehlen die Verwendung von
Originalteilen und -zubehör und von
ausdrücklich für Ihren Fahrzeugtyp
werkseitig zugelassenen Teilen. Die Zuverlässigkeit anderer Produkte
können wir nicht bewerten und auch
nicht dafür haften – auch wenn sie
über eine behördliche oder sonstige
Zulassung verfügen.
Der Umbau, die Umwandlung und
alle sonstigen Änderungen, die an
den Standardfahrzeugspezifikatio‐
nen vorgenommen werden (u. a.
Softwareänderungen oder Änderun‐
gen der Steuergeräte), können zum Erlöschen der von Opel gebotenen
Garantie führen. Außerdem können solche Änderungen die Fahrerassis‐
tenzsysteme beeinträchtigen und den
Kraftstoffverbrauch, die CO 2-Emissi‐
onen und andere Fahrzeugemissio‐nen erhöhen. Sie können auch zum
Erlöschen der Betriebserlaubnis des
Fahrzeugs führen.Achtung
Beim Transportieren des Fahr‐ zeugs auf einem Zug oder einem
Bergungsfahrzeug können die
Schmutzfänger beschädigt
werden.
Fahrzeugeinlagerung
Einlagerung über einen längeren
Zeitraum
Wenn das Fahrzeug für mehrere
Monate eingelagert werden muss:
● Fahrzeug waschen und konser‐ vieren.
● Konservierung im Motorraum und am Unterboden überprüfen
lassen.
● Die Dichtgummis reinigen und imprägnieren.
● Den Kraftstofftank vollständig auffüllen.
● Motorölwechsel durchführen.
● Den Scheibenwaschbehälter entleeren.
● Den Frost- und Korrosionsschutz
im Kühlmittel überprüfen.
● Reifendruck auf den Wert für die volle Zuladung erhöhen.
● Das Fahrzeug an einem trocke‐ nen, gut belüfteten Ort abstellen.
Ersten Gang oder Rückwärts‐
gang einlegen oder Wählhebel
auf P stellen. Sicherstellen, dass
das Fahrzeug nicht wegrollen
kann.
● Die Parkbremse nicht anziehen. ● Die Motorhaube öffnen, alle Türen schließen und das Fahr‐
zeug verriegeln.
● Polklemme am Minuspol der Fahrzeugbatterie abklemmen.
Sicherstellen, dass sämtliche
Systeme außer Betrieb sind, z. B. Diebstahlwarnanlage.

Fahrzeugwartung255Wiederinbetriebnahme des
Fahrzeugs
Wenn das Fahrzeug wieder in Betrieb
genommen wird:
● Polklemme am Minuspol der Fahrzeugbatterie anklemmen.
Elektronik der elektrischen Fens‐ terbetätigung aktivieren.
● Reifendruck prüfen.
● Scheibenwaschbehälter auffül‐ len.
● Motorölstand kontrollieren.
● Kühlmittelstand kontrollieren.
● Gegebenenfalls Kennzeichen montieren.
Altfahrzeugrücknahme Informationen über Altfahrzeug-
Rücknahmestellen und die Wieder‐
verwertung von Altfahrzeugen sind,
sofern gesetzlich vorgeschrieben, auf
unserer Website verfügbar. Nur offi‐
ziell anerkannte Recyclingstellen mit dieser Aufgabe betrauen.Fahrzeugüberprüfun‐
gen
Durchführung von Arbeiten9 Warnung
Kontrollen im Motorraum nur bei
ausgeschalteter Zündung durch‐
führen.
Das Kühlgebläse kann auch bei
ausgeschalteter Zündung laufen.
9 Gefahr
Die Zündanlage arbeitet mit sehr
hoher elektrischer Spannung.
Nicht berühren.
Motorhaube
Öffnen
Entriegelungsgriff ziehen und in die
Ausgangsposition zurückführen.

256Fahrzeugwartung
Den Sicherungshaken zur linken
Fahrzeugseite drücken und die
Motorhaube öffnen.
Die Motorhaube wird automatisch
offen gehalten.
Wird bei einem Autostopp die Motor‐
haube geöffnet, so wird der Motor aus
Sicherheitsgründen automatisch
wieder gestartet.
Stopp-Start-Automatik 3 172.
Schließen
Motorhaube absenken und in die
Verriegelung fallen lassen. Sicher‐
stellen, dass die Motorhaube einge‐
rastet ist.
Achtung
Motorhaube nicht in die Verriege‐
lung drücken, um Beulen zu
vermeiden.
Aktive Motorhaube 3 73.
Motoröl Den Motorölstand regelmäßig von
Hand kontrollieren, um Motorschä‐
den zu verhindern. Nur Motoröle der
richtigen Spezifikation verwenden.
Empfohlene Flüssigkeiten und
Schmiermittel 3 303.
Der Motorölverbrauch beträgt bis zu
0,6 Liter je 1000 km.
Prüfung nur bei waagerecht stehen‐
dem Fahrzeug. Der Motor muss
betriebswarm und mindestens seit
fünf Minuten abgestellt sein.
Messstab herausziehen, abwischen,
vollständig einführen, erneut heraus‐
ziehen und den Motorölstand able‐
sen.

Fahrzeugwartung257Je nach Motor werden verschiedene
Ölmessstäbe verwendet.
Es wird empfohlen, Motoröl von
derselben Qualität wie beim letzten
Ölwechsel zu verwenden.
Wenn der Motorölstand in den
Bereich der Nachfüllmarke MIN abge‐
sunken ist, Motoröl nachfüllen.
Der Motorölstand darf die obere
Marke MAX am Messstab nicht über‐
schreiten.
Achtung
Verschüttetes Motoröl unverzüg‐
lich aufwischen.
Achtung
Zuviel eingefülltes Motoröl muss
abgelassen oder abgesaugt
werden.
Füllmengen 3 320.
Verschlussdeckel gerade ansetzen
und festdrehen.
Kühlmittel Das Kühlmittel bietet Frostschutz bis
ca. -28 °C. In kalten Regionen mit
sehr tiefen Temperaturen bietet das
werksseitig eingefüllte Kühlmittel
Frostschutz bis ca. -37 °C.
Achtung
Nur zugelassene Frostschutzmit‐
tel verwenden.
Kühlmittel und Frostschutz 3 303.

258FahrzeugwartungKühlmittelspiegelAchtung
Zu niedriger Kühlmittelstand kann
zu Motorschaden führen.
Bei kaltem Kühlsystem muss der
Kühlmittelspiegel über der Fülllinien‐
markierung liegen. Bei zu niedrigem Füllstand auffüllen.
Je nach Motor kann der Kühlmittelbe‐ hälter anders angeordnet sein.
9 Warnung
Vor Öffnen des Verschlussde‐
ckels Motor abkühlen lassen.
Verschlussdeckel vorsichtig
öffnen, damit der Überdruck lang‐
sam entweicht.
Zum Auffüllen eine 1:1-Mischung aus freigegebenem Kühlmittelkonzentrat
und sauberem Leitungswasser
verwenden. Wenn kein Kühlmittel‐ konzentrat verfügbar ist, nur saube‐
res Leitungswasser verwenden. Den
Verschlussdeckel gut festziehen. Die
Kühlmittelkonzentration überprüfen
lassen und die Ursache für den Kühl‐
mittelverlust in einer Werkstatt behe‐
ben lassen.
Waschflüssigkeit
Mit einem Gemisch aus sauberem
Wasser und einer geeigneten Menge
zugelassener Scheibenwaschflüssig‐ keit mit Frostschutzmittel auffüllen.
