Technische Daten319AbmessungenGrand SportSports Tourer, Country TourerLänge min./max. [mm]48974986-50049)Breite mit eingeklappten Außenspiegeln [mm]19411941Breite mit ausgeklappten Außenspiegeln [mm]20932093Höhe (ohne Antenne) [mm]1425-1485 10)1450-1550 10)Fahrzeughöhe - Laderaum geöffnet [mm]21232065-2088 9)Laderaumlänge am Boden [mm]11331178Laderaumlänge bei umgeklappten Rücksitzen [mm]19402005Laderaumbreite [mm]10301030Laderaumhöhe [mm]497384Radstand [mm]28292829Wendekreisdurchmesser [m]11,7511,759)
Mindestlänge für Standardversion, maximale Länge für die Version Country Tourer.
10) Je nach Karosserie- und Ausstattungsvarianten.

320Technische DatenFüllmengen
MotorölMotorB15XHLB15XHTB20NFTeinschl. Filter [l]4,04,05,7zwischen MIN und MAX [l]1,01,01,0MotorB16DTEB16DTHB20DTHD20DTReinschl. Filter [l]5,05,05,254,5zwischen MIN und MAX [l]1,01,01,01,0
Kraftstofftank
Benzin/Diesel, Nachfüllmenge [l]61
AdBlue-Tank
AdBlue, Nachfüllmenge [l]15

Technische Daten321Reifendrücke
Der empfohlene Reifendruck variiert
je nach Modellvariante. Die Fahr‐
zeugmodelle werden in folgender
Reihenfolge aufgelistet:
● Fahrzeuge mit Vorderradantrieb
● Fahrzeuge mit Allradantrieb
Zum richtigen Reifendruck für Ihr
Modell Tabellenüberschrift beachten.

322Technische DatenReifendrücke für Fahrzeuge mit Vorderradantrieb
Grand Sport, Sports Tourer, Country TourerKomfort mit bis zu 3 InsassenECO mit bis zu 3 InsassenBei voller BeladungMotorReifenvornhintenvornhintenvornhinten[kPa/bar] ([psi])[kPa/bar] ([psi])[kPa/bar] ([psi])[kPa/bar] ([psi])[kPa/bar]
([psi])[kPa/bar]
([psi])B15XHL,
B15XHT,
B16DTE,
B16DTH215/60 R16,
225/55 R17,
215/55 R17,
235/45 R18,
235/50 R18 11)
,
245/45 R18220/2,2 (32)220/2,2 (32)270/2,7 (39)270/2,7 (39)240/2,4 (35)270/2,7 (39)B20DTH225/55 R17,
235/50 R18 11)
,
245/45 R18220/2,2 (32)220/2,2 (32)270/2,7 (39)270/2,7 (39)260/2,6 (38)290/2,9 (42)235/45 R18,
245/35 R20230/2,3 (33)230/2,3 (33)270/2,7 (39)270/2,7 (39)260/2,6 (38)290/2,9 (42)AlleNotrad
125/80 R16,
125/70 R17420/4,2 (60)420/4,2 (60)––420/4,2 (60)420/4,2 (60)11) Nur Country Tourer

Technische Daten323Reifendrücke für Fahrzeuge mit AllradantriebGrand Sport, Sports Tourer, Country TourerKomfort mit bis zu 3 InsassenECO mit bis zu 3 InsassenBei voller BeladungMotorReifenvornhintenvornhintenvornhinten[kPa/bar] ([psi])[kPa/bar] ([psi])[kPa/bar] ([psi])[kPa/bar] ([psi])[kPa/bar]
([psi])[kPa/bar]
([psi])B20NFT245/45 R18,
235/50 R18 11)
245/35 ZR20230/2,3 (33)230/2,3 (33)270/2,7 (39)270/2,7 (39)260/2,6 (38)290/2,9 (42)235/45 R18250/2,5 (36)250/2,5 (36)270/2,7 (39)270/2,7 (39)260/2,6 (38)290/2,9 (42)B20DTH225/55 R17,
245/45 R18,
235/50 R18 11)220/2,2 (32)220/2,2 (32)270/2,7 (39)270/2,7 (39)260/2,6 (38)290/2,9 (42)235/45 R18,
245/35 R20230/2,3 (33)230/2,3 (33)270/2,7 (39)270/2,7 (39)260/2,6 (38)290/2,9 (42)

324Technische DatenKomfort mit bis zu 3 InsassenECO mit bis zu 3 InsassenBei voller BeladungMotorReifenvornhintenvornhintenvornhinten[kPa/bar] ([psi])[kPa/bar] ([psi])[kPa/bar] ([psi])[kPa/bar] ([psi])[kPa/bar]
([psi])[kPa/bar]
([psi])D20DTR225/55 R17,
245/45 R18,
235/50 R18 11)230/2,3 (33)230/2,3 (33)270/2,7 (39)270/2,7 (39)260/2,6 (38)290/2,9 (42)235/45 R18250/2,5 (36)250/2,5 (36)270/2,7 (39)270/2,7 (39)260/2,6 (38)290/2,9 (42)245/35 R20240/2,4 (35)240/2,4 (35)270/2,7 (39)270/2,7 (39)260/2,6 (38)290/2,9 (42)AlleNotrad
125/80 R16,
125/70 R17420/4,2 (60)420/4,2 (60)––420/4,2 (60)420/4,2 (60)11) Nur Country Tourer

Technische Daten325Einbaumaße der Anhängerzugvorrichtung
Grandsport

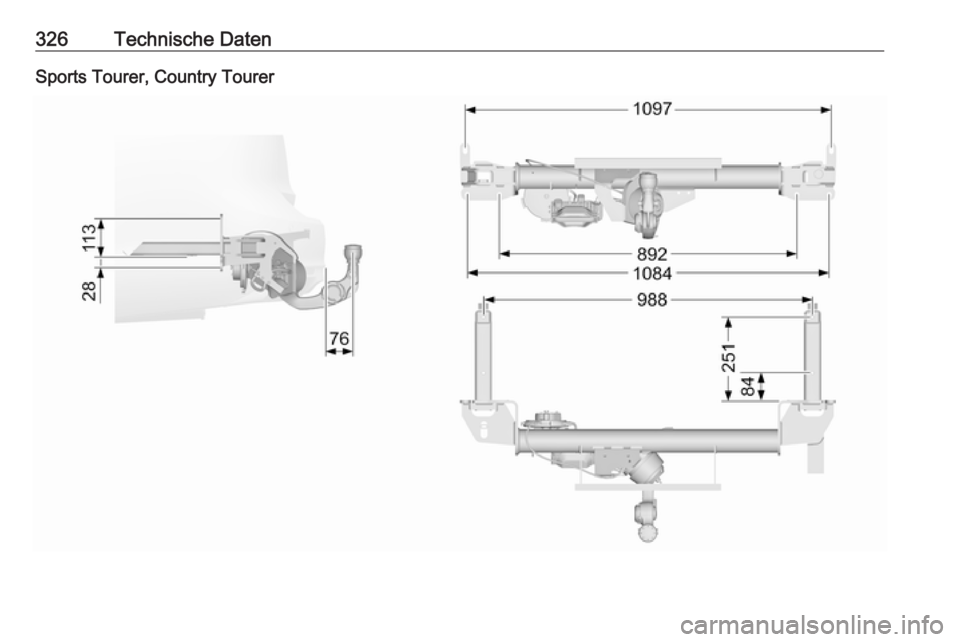

326Technische DatenSports Tourer, Country Tourer

Kundeninformation327KundeninformationKundeninformation....................327
Konformitätserklärung .............327
REACH .................................... 331
Unfallschadenreparatur ...........331
Software-Anerkennung ............332
Software-Update .....................335
Eingetragene Marken ..............335
Aufzeichnung und Datenschutz
der Fahrzeugdaten ....................336
Ereignisdatenschreiber ............336
Radiofrequenz-Identifikation ....340Kundeninformation
Konformitätserklärung Radioübertragungssysteme
Dieses Fahrzeug verfügt über
Systeme, die Funkwellen übertragen
und/oder empfangen können und
unter die Richtlinie 1999/5/EG oder
2014/53/EU fallen. Diese Systeme
erfüllen die grundlegenden Anforde‐
rungen und andere relevante
Vorschriften der Richtlinie 1999/5/EG bzw. 2014/53/EU. Der vollständige
Wortlaut der EU-Konformitätserklä‐
rung zu jedem System ist unter der
folgenden Internetadresse verfügbar: www.opel.com/conformity
Der Importeur ist
Opel / Vauxhall, Bahnhofsplatz,
65423 Ruesselsheim am Main,
Germany.
Antenne
Laird
Daimlerring 31, 31135 Hildesheim, Germany
Betriebsfrequenz: k.A.Maximale Leistung: k.A.
Antenne
Kathrein Automotive GmbH
Roemerring 1, 31137 Hildesheim,
Germany
Betriebsfrequenz: k.A.
Maximale Leistung: k.A.
Empfänger elektronischer Schlüssel
Denso Corporation
Waldeckerstaße 11, 64546 Mörfel‐
den-Walldorf, Germany
Betriebsfrequenz: 125 kHz
Maximale Leistung: -0,14 dBm
Sender elektronischer Schlüssel
Denso Corporation
1-1, Showa-cho, Kariya-shi, Aichi-
ken 448-8661, Japan
Betriebsfrequenz: 433,92 MHz
Maximale Leistung: -5,88 dBm
Wegfahrsperre
Robert Bosch GmbH
Robert Bosch Platz 1, 70839 Gerlin‐
gen, Germany

328KundeninformationBetriebsfrequenz: 125 kHz
Maximale Leistung:
5,1 dBµA/m @ 10 m
Infotainment System R 4.0 IntelliLink
LGE
LG Electronics European Shared
Service Center B.V., Krijgsman 1,
1186 DM Amstelveen, The Nether‐
landsBetriebsfrequenz
(MHz)Maximale Leis‐
tung (dBm)2400,0 - 2483,542400,0 - 2483,5135725,0 - 5850,013
Infotainment System Navi 900
IntelliLink
Robert Bosch Car Multimedia GmbH
Robert-Bosch-Straße 200, 31139
Hildesheim, Germany
Betriebsfrequenz
(MHz)Maximale Leis‐
tung (dBm)2400,0 - 2480,0102400,0 - 2480,020
Delphi Deutschland GmbH
42367 Wuppertal, Germany
Betriebsfrequenz: k.A. Maximale Leistung: k.A.
OnStar-Modul
LGE
LG Electronics European Shared
Service Center B.V., Krijgsman 1,
1186 DM Amstelveen, The Nether‐ lands
Betriebsfrequenz
(MHz)Maximale Leis‐
tung (dBm)2402 - 248042412 - 246218880 - 915331710 - 1785241850 - 1910241920 - 1980242500 - 257023
Empfänger Fernsteuerung
Standheizung
Webasto Thermo & Comfort SE
Friedrichshafener Str. 9, 82205
Gilching, Germany
Betriebsfrequenz: k.A.
Maximale Leistung: k.A.
Sender Fernsteuerung Standheizung
Webasto Thermo & Comfort SE
Friedrichshafener Str. 9, 82205
Gilching, Germany
Betriebsfrequenz: 869,0 MHz
Maximale Leistung: 14 dBm
Radargerät
Continental Automotive GmbH
ADC Automotive Distance Control
Systems GmbH, Peter-Dornier-
Strasse 10, 88131 Lindau, Germany
Betriebsfrequenz: 76-77 GHz
Maximale Leistung: 35 EIRP dBm
