Page 21 of 325

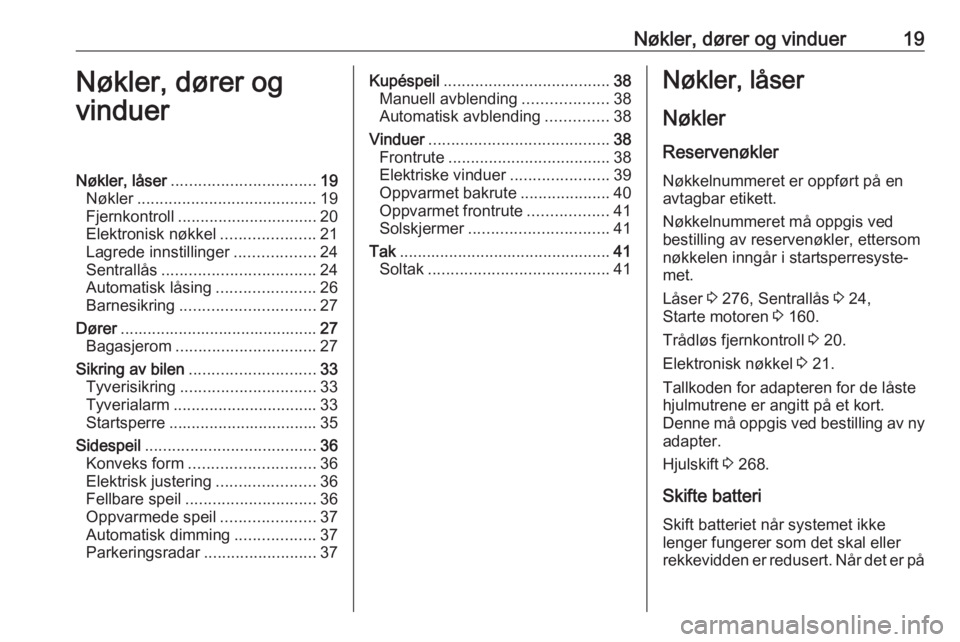

Nøkler, dører og vinduer19Nøkler, dører og
vinduerNøkler, låser ................................ 19
Nøkler ........................................ 19
Fjernkontroll ............................... 20
Elektronisk nøkkel .....................21
Lagrede innstillinger ..................24
Sentrallås .................................. 24
Automatisk låsing ......................26
Barnesikring .............................. 27
Dører ............................................ 27
Bagasjerom ............................... 27
Sikring av bilen ............................ 33
Tyverisikring .............................. 33
Tyverialarm ................................ 33
Startsperre ................................. 35
Sidespeil ...................................... 36
Konveks form ............................ 36
Elektrisk justering ......................36
Fellbare speil ............................. 36
Oppvarmede speil .....................37
Automatisk dimming ..................37
Parkeringsradar .........................37Kupéspeil..................................... 38
Manuell avblending ...................38
Automatisk avblending ..............38
Vinduer ........................................ 38
Frontrute .................................... 38
Elektriske vinduer ......................39
Oppvarmet bakrute ....................40
Oppvarmet frontrute ..................41
Solskjermer ............................... 41
Tak ............................................... 41
Soltak ........................................ 41Nøkler, låser
Nøkler
Reservenøkler Nøkkelnummeret er oppført på en
avtagbar etikett.
Nøkkelnummeret må oppgis ved
bestilling av reservenøkler, ettersom
nøkkelen inngår i startsperresyste‐ met.
Låser 3 276, Sentrallås 3 24,
Starte motoren 3 160.
Trådløs fjernkontroll 3 20.
Elektronisk nøkkel 3 21.
Tallkoden for adapteren for de låste hjulmutrene er angitt på et kort.
Denne må oppgis ved bestilling av ny
adapter.
Hjulskift 3 268.
Skifte batteri Skift batteriet når systemet ikke
lenger fungerer som det skal eller
rekkevidden er redusert. Når det er på
Page 22 of 325

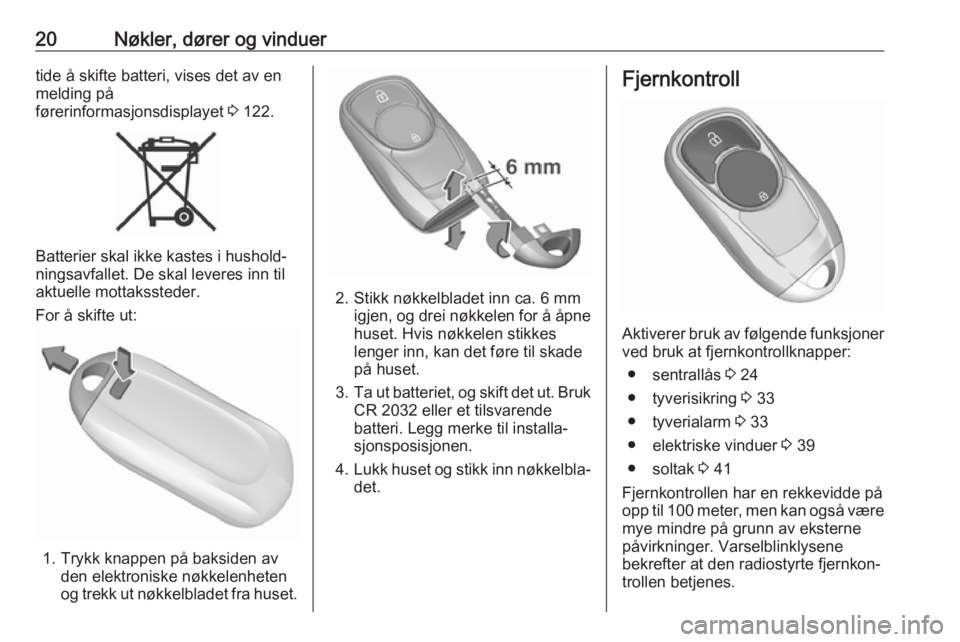

20Nøkler, dører og vinduertide å skifte batteri, vises det av en
melding på
førerinformasjonsdisplayet 3 122.
Batterier skal ikke kastes i hushold‐
ningsavfallet. De skal leveres inn til
aktuelle mottakssteder.
For å skifte ut:
1. Trykk knappen på baksiden av den elektroniske nøkkelenheten
og trekk ut nøkkelbladet fra huset.
2. Stikk nøkkelbladet inn ca. 6 mm igjen, og drei nøkkelen for å åpnehuset. Hvis nøkkelen stikkeslenger inn, kan det føre til skadepå huset.
3. Ta ut batteriet, og skift det ut. Bruk
CR 2032 eller et tilsvarende
batteri. Legg merke til installa‐
sjonsposisjonen.
4. Lukk huset og stikk inn nøkkelbla‐
det.
Fjernkontroll
Aktiverer bruk av følgende funksjoner ved bruk at fjernkontrollknapper:
● sentrallås 3 24
● tyverisikring 3 33
● tyverialarm 3 33
● elektriske vinduer 3 39
● soltak 3 41
Fjernkontrollen har en rekkevidde på
opp til 100 meter, men kan også være
mye mindre på grunn av eksterne
påvirkninger. Varselblinklysene
bekrefter at den radiostyrte fjernkon‐
trollen betjenes.
Page 23 of 325

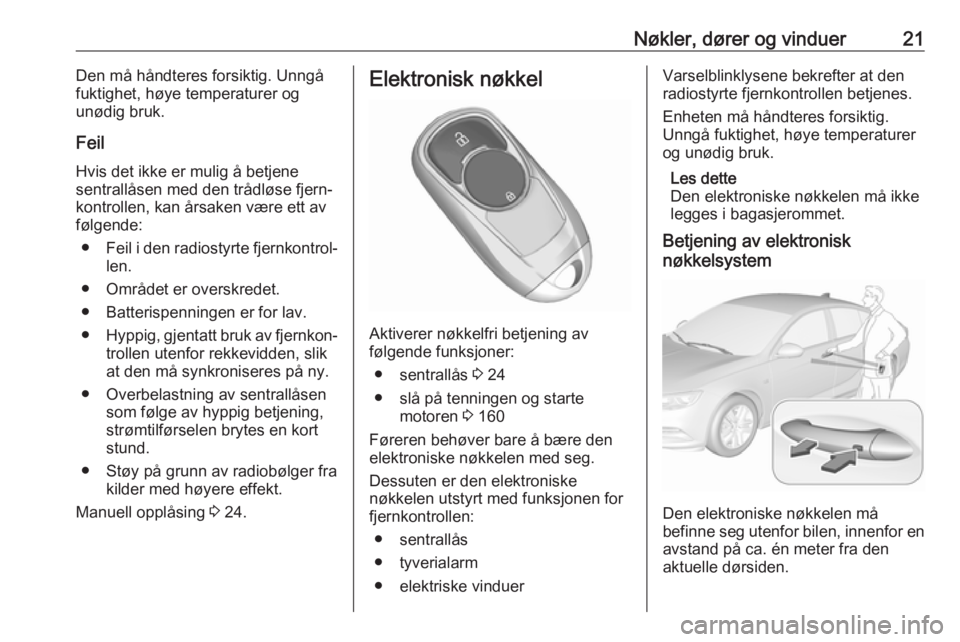

Nøkler, dører og vinduer21Den må håndteres forsiktig. Unngå
fuktighet, høye temperaturer og
unødig bruk.
Feil
Hvis det ikke er mulig å betjene
sentrallåsen med den trådløse fjern‐
kontrollen, kan årsaken være ett av
følgende:
● Feil i den radiostyrte fjernkontrol‐
len.
● Området er overskredet.
● Batterispenningen er for lav.
● Hyppig, gjentatt bruk av fjernkon‐
trollen utenfor rekkevidden, slik
at den må synkroniseres på ny.
● Overbelastning av sentrallåsen som følge av hyppig betjening,
strømtilførselen brytes en kort
stund.
● Støy på grunn av radiobølger fra kilder med høyere effekt.
Manuell opplåsing 3 24.Elektronisk nøkkel
Aktiverer nøkkelfri betjening av
følgende funksjoner:
● sentrallås 3 24
● slå på tenningen og starte motoren 3 160
Føreren behøver bare å bære den elektroniske nøkkelen med seg.
Dessuten er den elektroniske
nøkkelen utstyrt med funksjonen for
fjernkontrollen:
● sentrallås
● tyverialarm
● elektriske vinduer
Varselblinklysene bekrefter at den
radiostyrte fjernkontrollen betjenes.
Enheten må håndteres forsiktig.
Unngå fuktighet, høye temperaturer
og unødig bruk.
Les dette
Den elektroniske nøkkelen må ikke
legges i bagasjerommet.
Betjening av elektronisk
nøkkelsystem
Den elektroniske nøkkelen må
befinne seg utenfor bilen, innenfor en
avstand på ca. én meter fra den
aktuelle dørsiden.
Page 24 of 325

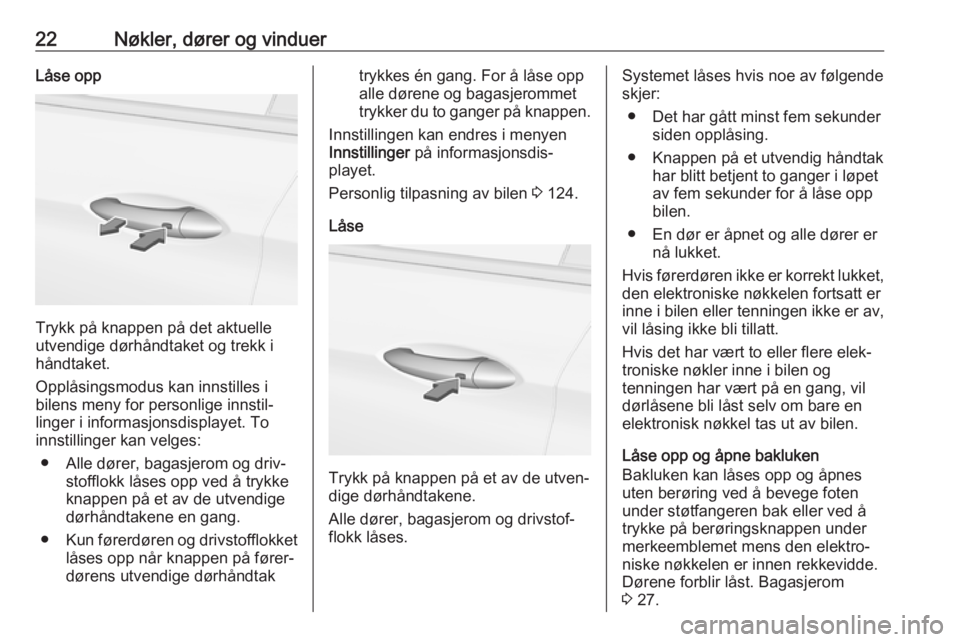

22Nøkler, dører og vinduerLåse opp
Trykk på knappen på det aktuelle
utvendige dørhåndtaket og trekk i
håndtaket.
Opplåsingsmodus kan innstilles i
bilens meny for personlige innstil‐
linger i informasjonsdisplayet. To
innstillinger kan velges:
● Alle dører, bagasjerom og driv‐ stofflokk låses opp ved å trykke
knappen på et av de utvendige
dørhåndtakene en gang.
● Kun førerdøren og drivstofflokket
låses opp når knappen på fører‐
dørens utvendige dørhåndtak
trykkes én gang. For å låse opp
alle dørene og bagasjerommet
trykker du to ganger på knappen.
Innstillingen kan endres i menyen
Innstillinger på informasjonsdis‐
playet.
Personlig tilpasning av bilen 3 124.
Låse
Trykk på knappen på et av de utven‐
dige dørhåndtakene.
Alle dører, bagasjerom og drivstof‐
flokk låses.
Systemet låses hvis noe av følgende skjer:
● Det har gått minst fem sekunder siden opplåsing.
● Knappen på et utvendig håndtak har blitt betjent to ganger i løpet
av fem sekunder for å låse opp
bilen.
● En dør er åpnet og alle dører er nå lukket.
Hvis førerdøren ikke er korrekt lukket,
den elektroniske nøkkelen fortsatt er
inne i bilen eller tenningen ikke er av, vil låsing ikke bli tillatt.
Hvis det har vært to eller flere elek‐
troniske nøkler inne i bilen og
tenningen har vært på en gang, vil
dørlåsene bli låst selv om bare en
elektronisk nøkkel tas ut av bilen.
Låse opp og åpne bakluken
Bakluken kan låses opp og åpnes
uten berøring ved å bevege foten
under støtfangeren bak eller ved å trykke på berøringsknappen under
merkeemblemet mens den elektro‐
niske nøkkelen er innen rekkevidde.
Dørene forblir låst. Bagasjerom
3 27.
Page 25 of 325

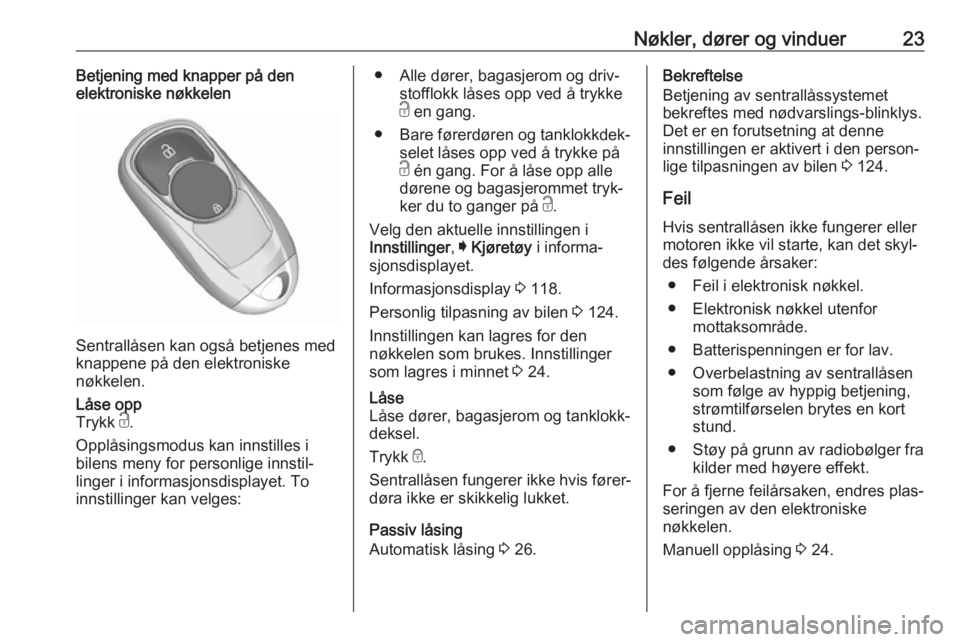

Nøkler, dører og vinduer23Betjening med knapper på den
elektroniske nøkkelen
Sentrallåsen kan også betjenes med
knappene på den elektroniske
nøkkelen.
Låse opp
Trykk c.
Opplåsingsmodus kan innstilles i
bilens meny for personlige innstil‐
linger i informasjonsdisplayet. To
innstillinger kan velges:● Alle dører, bagasjerom og driv‐ stofflokk låses opp ved å trykke
c en gang.
● Bare førerdøren og tanklokkdek‐ selet låses opp ved å trykke på
c én gang. For å låse opp alle
dørene og bagasjerommet tryk‐
ker du to ganger på c.
Velg den aktuelle innstillingen i
Innstillinger , I Kjøretøy i informa‐
sjonsdisplayet.
Informasjonsdisplay 3 118.
Personlig tilpasning av bilen 3 124.
Innstillingen kan lagres for den
nøkkelen som brukes. Innstillinger
som lagres i minnet 3 24.Låse
Låse dører, bagasjerom og tanklokk‐
deksel.
Trykk e.
Sentrallåsen fungerer ikke hvis fører‐ døra ikke er skikkelig lukket.
Passiv låsing
Automatisk låsing 3 26.
Bekreftelse
Betjening av sentrallåssystemet
bekreftes med nødvarslings-blinklys.
Det er en forutsetning at denne
innstillingen er aktivert i den person‐
lige tilpasningen av bilen 3 124.
Feil
Hvis sentrallåsen ikke fungerer eller
motoren ikke vil starte, kan det skyl‐
des følgende årsaker:
● Feil i elektronisk nøkkel.
● Elektronisk nøkkel utenfor mottaksområde.
● Batterispenningen er for lav.
● Overbelastning av sentrallåsen som følge av hyppig betjening,
strømtilførselen brytes en kort
stund.
● Støy på grunn av radiobølger fra kilder med høyere effekt.
For å fjerne feilårsaken, endres plas‐
seringen av den elektroniske
nøkkelen.
Manuell opplåsing 3 24.
Page 26 of 325

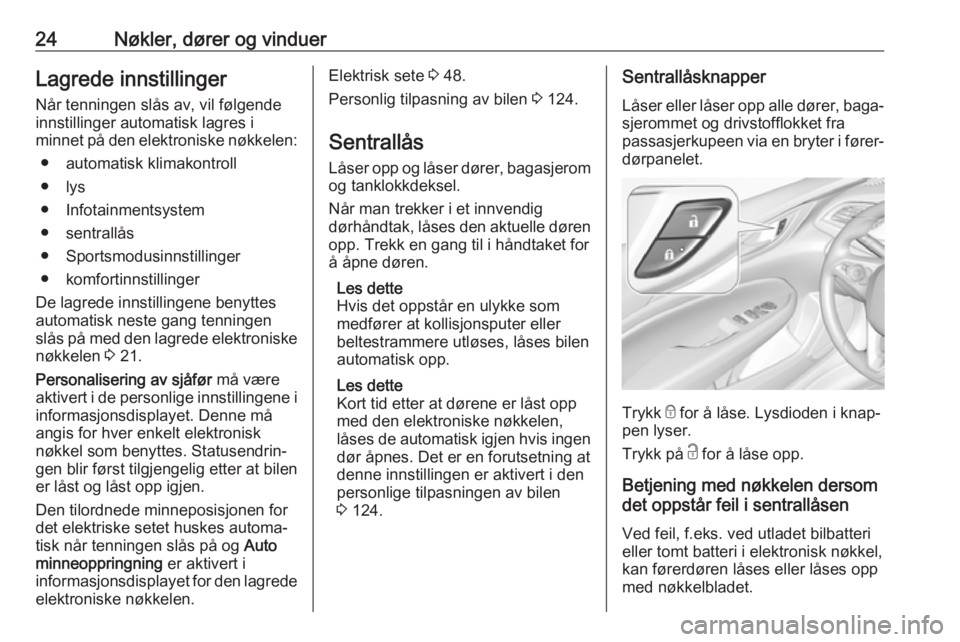

24Nøkler, dører og vinduerLagrede innstillinger
Når tenningen slås av, vil følgende
innstillinger automatisk lagres i
minnet på den elektroniske nøkkelen:
● automatisk klimakontroll
● lys
● Infotainmentsystem
● sentrallås
● Sportsmodusinnstillinger
● komfortinnstillinger
De lagrede innstillingene benyttes
automatisk neste gang tenningen
slås på med den lagrede elektroniske nøkkelen 3 21.
Personalisering av sjåfør må være
aktivert i de personlige innstillingene i
informasjonsdisplayet. Denne må
angis for hver enkelt elektronisk
nøkkel som benyttes. Statusendrin‐ gen blir først tilgjengelig etter at bilen
er låst og låst opp igjen.
Den tilordnede minneposisjonen for
det elektriske setet huskes automa‐
tisk når tenningen slås på og Auto
minneoppringning er aktivert i
informasjonsdisplayet for den lagrede elektroniske nøkkelen.Elektrisk sete 3 48.
Personlig tilpasning av bilen 3 124.
Sentrallås Låser opp og låser dører, bagasjerom
og tanklokkdeksel.
Når man trekker i et innvendig
dørhåndtak, låses den aktuelle døren
opp. Trekk en gang til i håndtaket for
å åpne døren.
Les dette
Hvis det oppstår en ulykke som
medfører at kollisjonsputer eller
beltestrammere utløses, låses bilen
automatisk opp.
Les dette
Kort tid etter at dørene er låst opp
med den elektroniske nøkkelen, låses de automatisk igjen hvis ingen dør åpnes. Det er en forutsetning at
denne innstillingen er aktivert i den
personlige tilpasningen av bilen
3 124.Sentrallåsknapper
Låser eller låser opp alle dører, baga‐
sjerommet og drivstofflokket fra
passasjerkupeen via en bryter i fører‐ dørpanelet.
Trykk e for å låse. Lysdioden i knap‐
pen lyser.
Trykk på c for å låse opp.
Betjening med nøkkelen dersom
det oppstår feil i sentrallåsen
Ved feil, f.eks. ved utladet bilbatteri
eller tomt batteri i elektronisk nøkkel,
kan førerdøren låses eller låses opp
med nøkkelbladet.
Page 27 of 325
Nøkler, dører og vinduer25

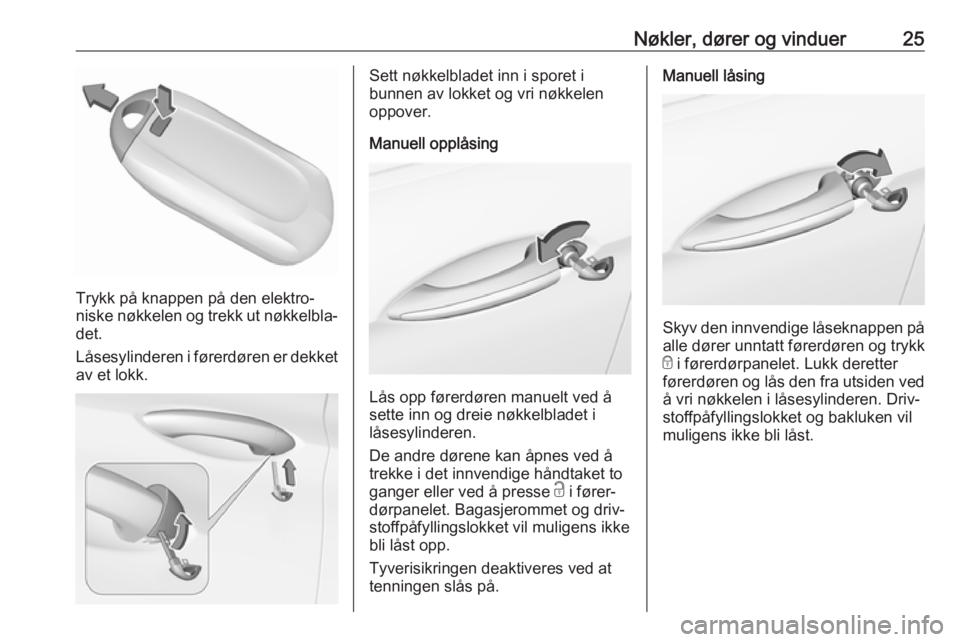

Trykk på knappen på den elektro‐
niske nøkkelen og trekk ut nøkkelbla‐
det.
Låsesylinderen i førerdøren er dekket av et lokk.
Sett nøkkelbladet inn i sporet i
bunnen av lokket og vri nøkkelen
oppover.
Manuell opplåsing
Lås opp førerdøren manuelt ved å
sette inn og dreie nøkkelbladet i
låsesylinderen.
De andre dørene kan åpnes ved å
trekke i det innvendige håndtaket to
ganger eller ved å presse c i fører‐
dørpanelet. Bagasjerommet og driv‐ stoffpåfyllingslokket vil muligens ikke
bli låst opp.
Tyverisikringen deaktiveres ved at
tenningen slås på.
Manuell låsing
Skyv den innvendige låseknappen på alle dører unntatt førerdøren og trykk
e i førerdørpanelet. Lukk deretter
førerdøren og lås den fra utsiden ved
å vri nøkkelen i låsesylinderen. Driv‐
stoffpåfyllingslokket og bakluken vil
muligens ikke bli låst.
Page 28 of 325
26Nøkler, dører og vinduer
Etter låsing dekkes låsesylinderen
med lokket: Sett inn lokket med nedsi‐
den i utsparingene, vri og skyv lokket til det griper inn på oversiden.
Automatisk låsing Automatisk låsing når kjøringen
har begynt
Sikkerhetsfunksjonen kan konfigure‐
res slik at den låser alle dører, baga‐
sjerommet og tankdekselet automa‐
tisk når bilen kjørt ut og har nådd en
bestemt kjørehastighet.
Ved stillestand etter kjøring vil bilen låses automatisk så snart tenningen
er slått av.
Aktivering eller deaktivering av den
automatiske låsingen kan stilles inn i
menyen Innstillinger , I Kjøretøy på
informasjonsdisplayet.
Informasjonsdisplay 3 118.
Personlig tilpasning av bilen 3 124.
Innstillingen kan lagres for hver av de
elektroniske nøklene som brukes
3 24.
Automatisk låsing etter opplåsing Denne funksjonen kan stilles inn slik
at alle dørene, bagasjerommet og
tankdekselet låses automatisk kort tid
etter opplåsing med den elektroniske
nøkkelen, forutsatt at ingen dører er
åpnet.
Aktivering eller deaktivering av den
automatiske gjenlåsing kan stilles inn i menyen Innstillinger , I Kjøretøy på
informasjonsdisplayet.
Informasjonsdisplay 3 118.
Personlig tilpasning av bilen 3 124.Innstillingen kan lagres for hver av de
elektroniske nøklene som brukes
3 24.
Passiv låsing
Denne funksjonen vil låse bilen auto‐
matisk etter flere sekunder, dersom
en elektronisk nøkkel har blitt regist‐
rert i bilen, alle dører deretter har blitt lukket og den elektroniske nøkkelen
ikke finnes i bilen.
Hvis den elektroniske nøkkelen fort‐
satt er i bilen eller tenningen ikke er
slått av, tillates ikke passiv låsing.
Hvis det har vært to eller flere elek‐
troniske nøkler inne i bilen og
tenningen har vært på en gang, vil
funksjonen låse bilen hvis bare en
elektronisk nøkkel tas ut av bilen.
For å hindre passiv låsing av bilen,
f.eks. ved tanking eller hvis det fort‐
satt er en passasjer i bilen, må
systemet deaktiveres.
For å deaktivere systemet trykkes
sentrallåsknappen c inn i noen
sekunder mens en av dørene er
åpne. Et akustisk signal høres tre
ganger for å bekrefte deaktiveringen.
Page 29 of 325

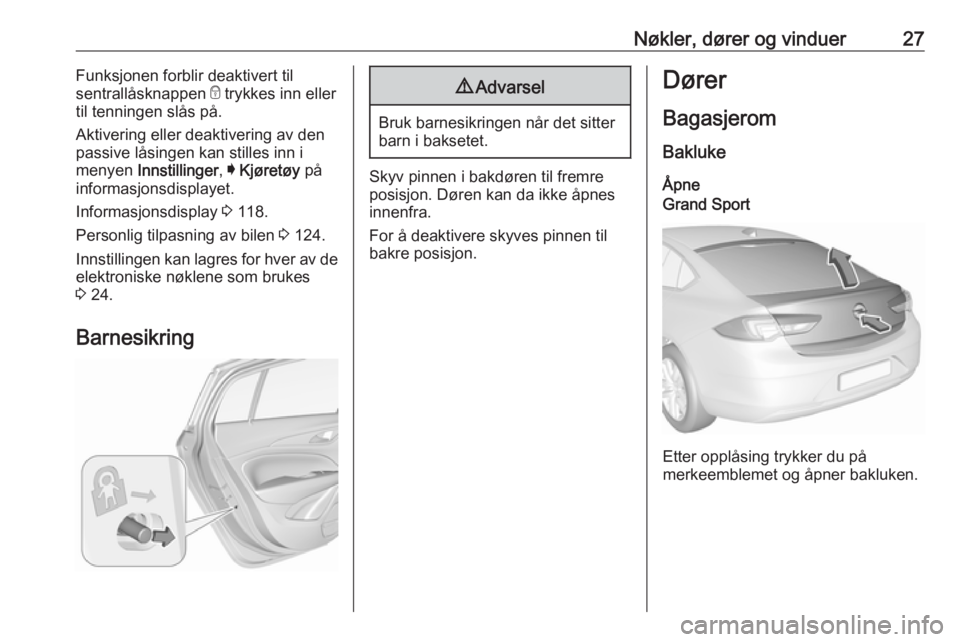

Nøkler, dører og vinduer27Funksjonen forblir deaktivert til
sentrallåsknappen e trykkes inn eller
til tenningen slås på.
Aktivering eller deaktivering av den
passive låsingen kan stilles inn i
menyen Innstillinger , I Kjøretøy på
informasjonsdisplayet.
Informasjonsdisplay 3 118.
Personlig tilpasning av bilen 3 124.
Innstillingen kan lagres for hver av de
elektroniske nøklene som brukes
3 24.
Barnesikring9 Advarsel
Bruk barnesikringen når det sitter
barn i baksetet.
Skyv pinnen i bakdøren til fremre posisjon. Døren kan da ikke åpnes
innenfra.
For å deaktivere skyves pinnen til
bakre posisjon.
Dører
Bagasjerom
Bakluke ÅpneGrand Sport
Etter opplåsing trykker du på
merkeemblemet og åpner bakluken.
Page 30 of 325

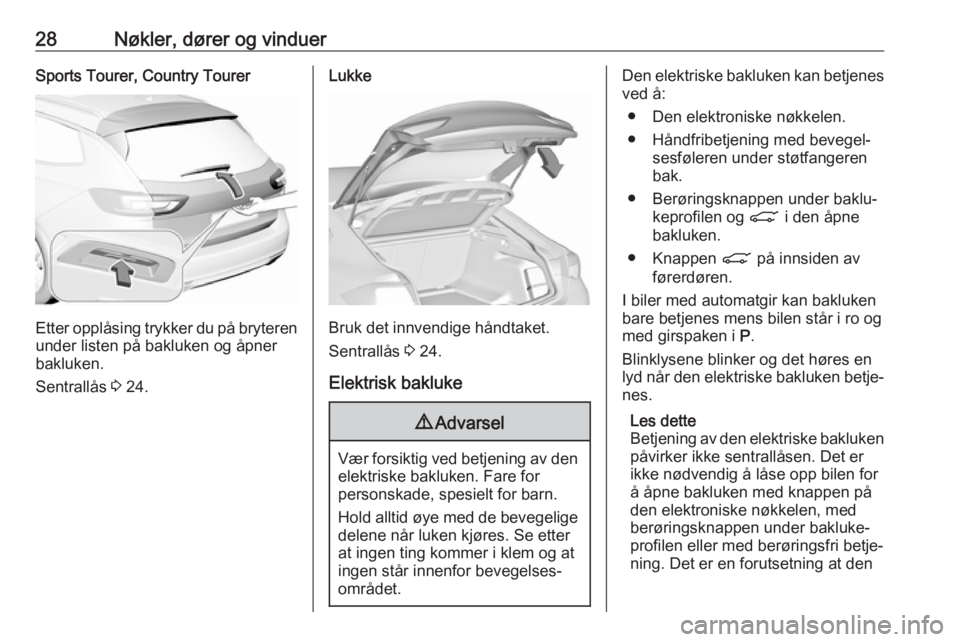

28Nøkler, dører og vinduerSports Tourer, Country Tourer
Etter opplåsing trykker du på bryteren
under listen på bakluken og åpner
bakluken.
Sentrallås 3 24.
Lukke
Bruk det innvendige håndtaket.
Sentrallås 3 24.
Elektrisk bakluke
9 Advarsel
Vær forsiktig ved betjening av den
elektriske bakluken. Fare for
personskade, spesielt for barn.
Hold alltid øye med de bevegelige
delene når luken kjøres. Se etter
at ingen ting kommer i klem og at
ingen står innenfor bevegelses‐
området.
Den elektriske bakluken kan betjenes ved å:
● Den elektroniske nøkkelen.● Håndfribetjening med bevegel‐ sesføleren under støtfangeren
bak.
● Berøringsknappen under baklu‐ keprofilen og C i den åpne
bakluken.
● Knappen C på innsiden av
førerdøren.
I biler med automatgir kan bakluken
bare betjenes mens bilen står i ro og
med girspaken i P.
Blinklysene blinker og det høres en
lyd når den elektriske bakluken betje‐
nes.
Les dette
Betjening av den elektriske bakluken
påvirker ikke sentrallåsen. Det er
ikke nødvendig å låse opp bilen for
å åpne bakluken med knappen på den elektroniske nøkkelen, medberøringsknappen under bakluke‐
profilen eller med berøringsfri betje‐
ning. Det er en forutsetning at den
