Page 31 of 325

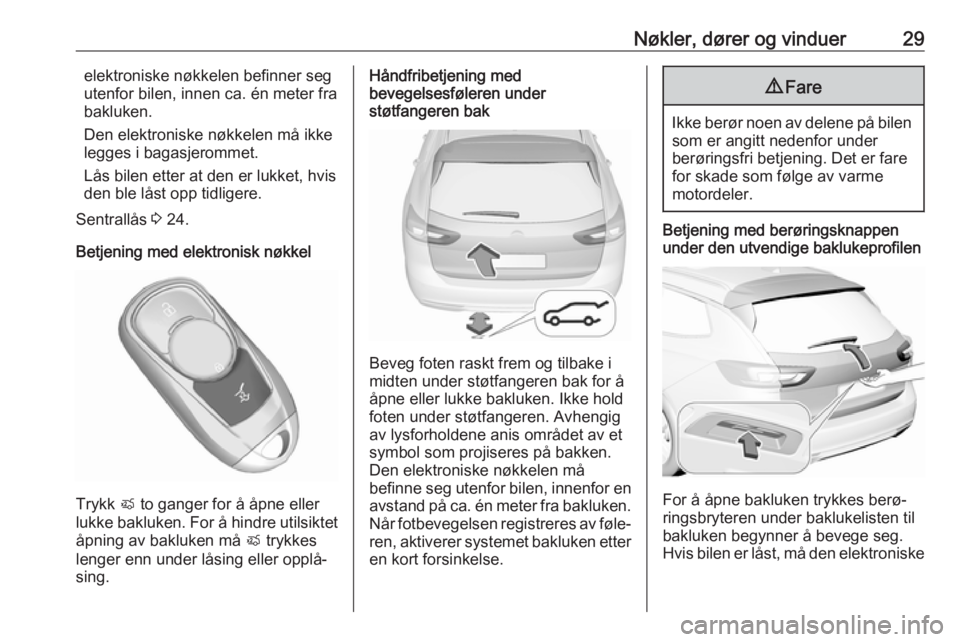

Nøkler, dører og vinduer29elektroniske nøkkelen befinner seg
utenfor bilen, innen ca. én meter fra bakluken.
Den elektroniske nøkkelen må ikke
legges i bagasjerommet.
Lås bilen etter at den er lukket, hvis
den ble låst opp tidligere.
Sentrallås 3 24.
Betjening med elektronisk nøkkel
Trykk X to ganger for å åpne eller
lukke bakluken. For å hindre utilsiktet åpning av bakluken må X trykkes
lenger enn under låsing eller opplå‐
sing.
Håndfribetjening med
bevegelsesføleren under
støtfangeren bak
Beveg foten raskt frem og tilbake i
midten under støtfangeren bak for å
åpne eller lukke bakluken. Ikke hold
foten under støtfangeren. Avhengig
av lysforholdene anis området av et
symbol som projiseres på bakken. Den elektroniske nøkkelen må
befinne seg utenfor bilen, innenfor en
avstand på ca. én meter fra bakluken.
Når fotbevegelsen registreres av føle‐ ren, aktiverer systemet bakluken etteren kort forsinkelse.
9 Fare
Ikke berør noen av delene på bilen
som er angitt nedenfor under
berøringsfri betjening. Det er fare
for skade som følge av varme
motordeler.
Betjening med berøringsknappen under den utvendige baklukeprofilen
For å åpne bakluken trykkes berø‐
ringsbryteren under baklukelisten til
bakluken begynner å bevege seg.
Hvis bilen er låst, må den elektroniske
Page 32 of 325

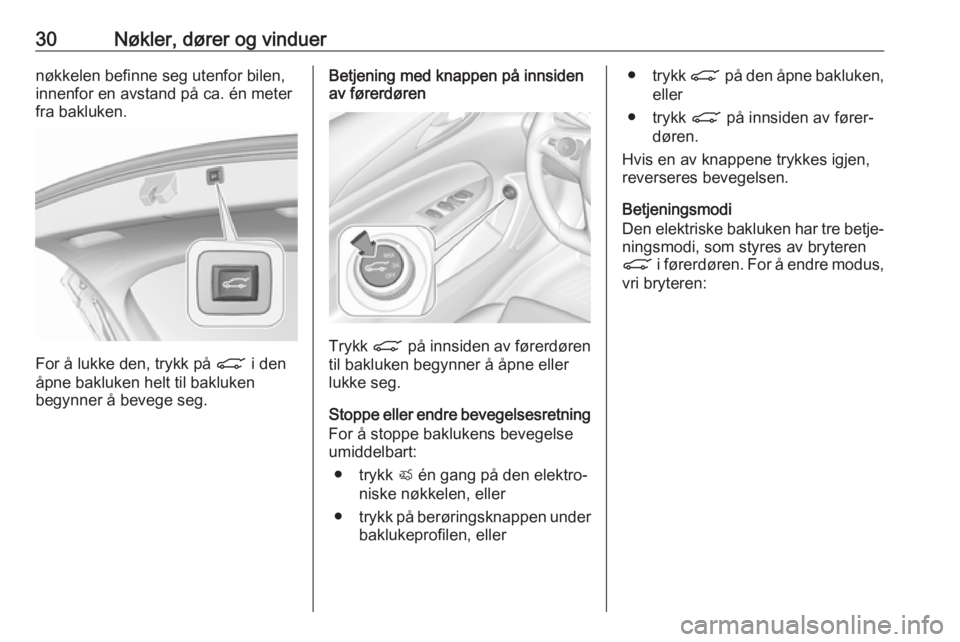

30Nøkler, dører og vinduernøkkelen befinne seg utenfor bilen,
innenfor en avstand på ca. én meter
fra bakluken.
For å lukke den, trykk på C i den
åpne bakluken helt til bakluken
begynner å bevege seg.
Betjening med knappen på innsiden
av førerdøren
Trykk C på innsiden av førerdøren
til bakluken begynner å åpne eller
lukke seg.
Stoppe eller endre bevegelsesretning For å stoppe baklukens bevegelseumiddelbart:
● trykk X én gang på den elektro‐
niske nøkkelen, eller
● trykk på berøringsknappen under
baklukeprofilen, eller
● trykk C på den åpne bakluken,
eller
● trykk C på innsiden av fører‐
døren.
Hvis en av knappene trykkes igjen,
reverseres bevegelsen.
Betjeningsmodi
Den elektriske bakluken har tre betje‐
ningsmodi, som styres av bryteren
C i førerdøren. For å endre modus,
vri bryteren:
Page 33 of 325

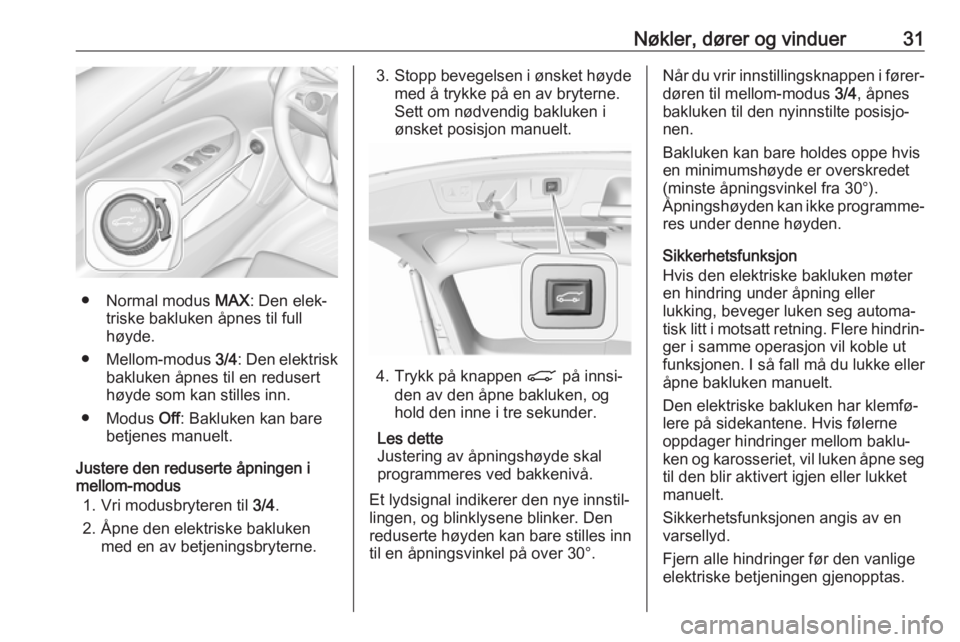

Nøkler, dører og vinduer31
● Normal modus MAX: Den elek‐
triske bakluken åpnes til full
høyde.
● Mellom-modus 3/4: Den elektrisk
bakluken åpnes til en redusert
høyde som kan stilles inn.
● Modus Off: Bakluken kan bare
betjenes manuelt.
Justere den reduserte åpningen i
mellom-modus
1. Vri modusbryteren til 3/4.
2. Åpne den elektriske bakluken med en av betjeningsbryterne.
3.Stopp bevegelsen i ønsket høyde
med å trykke på en av bryterne.
Sett om nødvendig bakluken i
ønsket posisjon manuelt.
4. Trykk på knappen C på innsi‐
den av den åpne bakluken, og
hold den inne i tre sekunder.
Les dette
Justering av åpningshøyde skal
programmeres ved bakkenivå.
Et lydsignal indikerer den nye innstil‐
lingen, og blinklysene blinker. Den
reduserte høyden kan bare stilles inn
til en åpningsvinkel på over 30°.
Når du vrir innstillingsknappen i fører‐
døren til mellom-modus 3/4, åpnes
bakluken til den nyinnstilte posisjo‐
nen.
Bakluken kan bare holdes oppe hvis
en minimumshøyde er overskredet
(minste åpningsvinkel fra 30°).
Åpningshøyden kan ikke programme‐ res under denne høyden.
Sikkerhetsfunksjon
Hvis den elektriske bakluken møter
en hindring under åpning eller
lukking, beveger luken seg automa‐
tisk litt i motsatt retning. Flere hindrin‐
ger i samme operasjon vil koble ut
funksjonen. I så fall må du lukke eller åpne bakluken manuelt.
Den elektriske bakluken har klemfø‐
lere på sidekantene. Hvis følerne
oppdager hindringer mellom baklu‐
ken og karosseriet, vil luken åpne seg
til den blir aktivert igjen eller lukket
manuelt.
Sikkerhetsfunksjonen angis av en
varsellyd.
Fjern alle hindringer før den vanlige
elektriske betjeningen gjenopptas.
Page 34 of 325
32Nøkler, dører og vinduerHvis bilen har fabrikkmontert tilhen‐
gerfeste og en tilhenger er koblet til
elektrisk, kan den elektrisk betjente
bakluken bare betjenes manuelt.
Trykk på berøringsflaten for å frigjøre bakluken fra låsen og åpne og lukke
den manuelt. Kontroller at det ikke
finnes noen hindringer i bevegelses‐
området.
Overbelastning
Hvis den elektriske bakluken betjenes
flere ganger på kort tid, blir funksjo‐
nen deaktivert en stund. Beveg baklu‐ ken manuelt til endestilling for å tilba‐
kestille systemet.
Generelle tips om betjeningen av
bakluken9 Fare
Kjør aldri med bakluken åpen eller
på gløtt, f.eks. ved transport avomfangsrike gjenstander. Giftig,men luktfri og usynlig eksos kan
komme inn i kupéen. Dette kan
føre til bevisstløshet og død.
Merk
Før bakluken åpnes kontrolleres
for hindringer, som for eksempel
en garasjedør, for å unngå skader på bakluken. Se alltid etter om det
er nok plass over og bak bakluken.
Les dette
Montering av tyngre tilbehør på
bakluken kan påvirke dens evne til å
stå i åpen stilling.
Les dette
Driften av den elektriske bakluken
kobles ut ved lavt batterinivå. Hvis
det skjer, kan bakluken kanskje ikke betjenes manuelt en gang.
Les dette
Når den elektriske styringen av
bakluken er koblet ut og alle dører
låst opp, kan bakluken bare betjenes
manuelt. Det må i dette tilfellet
brukes større kraft for å lukke baklu‐ ken manuelt.
Les dette
Ved lave utendørstemperaturer kan
det forekomme at bakluken ikke
åpner seg helt av seg selv. I dette
tilfelle løfter du bakluken manuelt til
normal endestilling.
Page 35 of 325

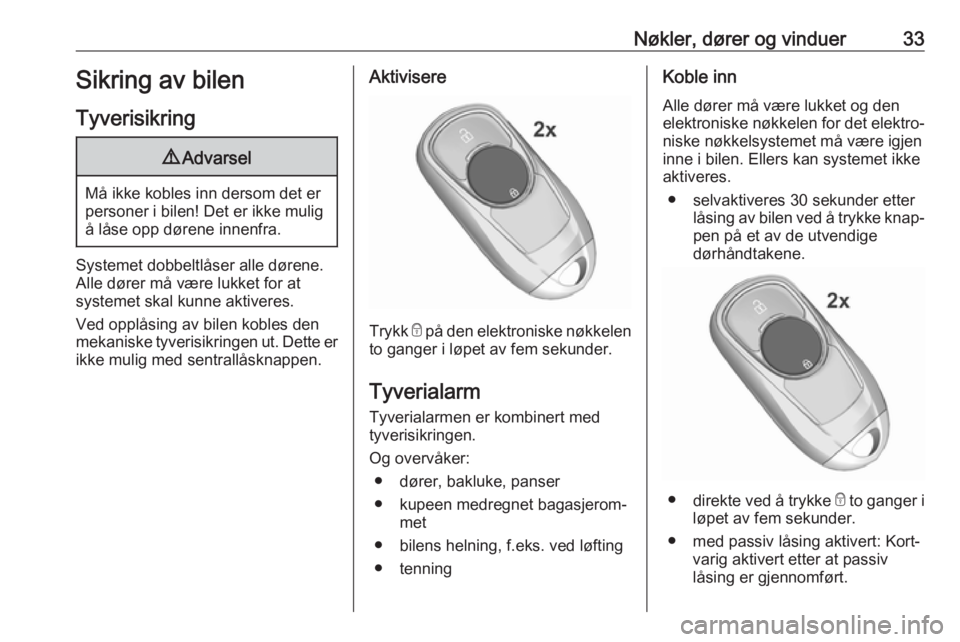

Nøkler, dører og vinduer33Sikring av bilenTyverisikring9 Advarsel
Må ikke kobles inn dersom det er
personer i bilen! Det er ikke mulig å låse opp dørene innenfra.
Systemet dobbeltlåser alle dørene.
Alle dører må være lukket for at
systemet skal kunne aktiveres.
Ved opplåsing av bilen kobles den
mekaniske tyverisikringen ut. Dette er
ikke mulig med sentrallåsknappen.
Aktivisere
Trykk e på den elektroniske nøkkelen
to ganger i løpet av fem sekunder.
Tyverialarm
Tyverialarmen er kombinert med
tyverisikringen.
Og overvåker: ● dører, bakluke, panser
● kupeen medregnet bagasjerom‐ met
● bilens helning, f.eks. ved løfting
● tenning
Koble inn
Alle dører må være lukket og den
elektroniske nøkkelen for det elektro‐ niske nøkkelsystemet må være igjen
inne i bilen. Ellers kan systemet ikke
aktiveres.
● selvaktiveres 30 sekunder etter låsing av bilen ved å trykke knap‐
pen på et av de utvendige
dørhåndtakene.
● direkte ved å trykke e to ganger i
løpet av fem sekunder.
● med passiv låsing aktivert: Kort‐ varig aktivert etter at passiv
låsing er gjennomført.
Page 36 of 325

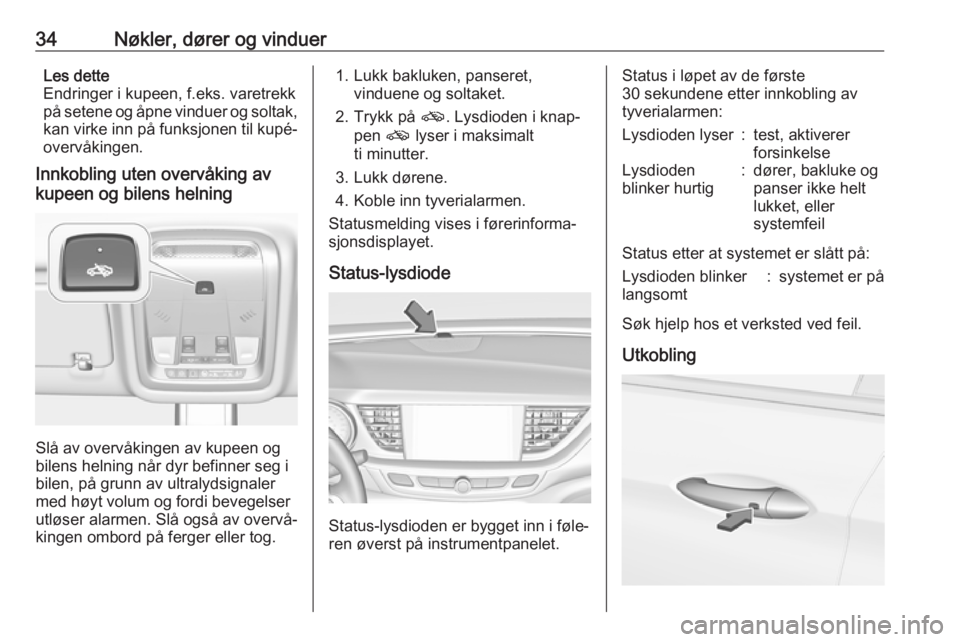

34Nøkler, dører og vinduerLes dette
Endringer i kupeen, f.eks. varetrekk
på setene og åpne vinduer og soltak, kan virke inn på funksjonen til kupé‐
overvåkingen.
Innkobling uten overvåking av
kupeen og bilens helning
Slå av overvåkingen av kupeen og
bilens helning når dyr befinner seg i bilen, på grunn av ultralydsignalermed høyt volum og fordi bevegelser
utløser alarmen. Slå også av overvå‐
kingen ombord på ferger eller tog.
1. Lukk bakluken, panseret, vinduene og soltaket.
2. Trykk på o. Lysdioden i knap‐
pen o lyser i maksimalt
ti minutter.
3. Lukk dørene.
4. Koble inn tyverialarmen.
Statusmelding vises i førerinforma‐
sjonsdisplayet.
Status-lysdiode
Status-lysdioden er bygget inn i føle‐
ren øverst på instrumentpanelet.
Status i løpet av de første
30 sekundene etter innkobling av
tyverialarmen:Lysdioden lyser:test, aktiverer
forsinkelseLysdioden
blinker hurtig:dører, bakluke og
panser ikke helt
lukket, eller
systemfeil
Status etter at systemet er slått på:
Lysdioden blinker
langsomt:systemet er på
Søk hjelp hos et verksted ved feil.
Utkobling
Page 37 of 325
Nøkler, dører og vinduer35Tyverialarmen deaktiveres når bilenlåses opp ved å trykke på knappen på
et av de utvendige dørhåndtakene.
Den elektroniske nøkkelen må
befinne seg utenfor bilen, innenfor en avstand på ca. én meter fra den
aktuelle dørsiden.
Systemet deaktiveres ikke når fører‐
døren låses opp med nøkkelen eller
med sentrallåsknappen i passasjer‐
kupeen.
Alarm Ved utløsning høres alarmhornet, ogsamtidig blinker varselblinklyset. Antall og varighet av alarmsignalene
er lovregulert.
Tyverialarmen kan deaktiveres ved å
trykke på c, ved å trykke inn bryteren
på dørhåndtaket (med elektronisk
nøkkelsystem) eller ved å slå på
tenningen.
En utløst alarm som ikke er avbrutt av
føreren, indikeres av varselblinkly‐
sene. De blinker raskt tre ganger
neste gang bilen låses opp med den
elektroniske nøkkelen. Det visesogså en varselmelding på førerin‐
formasjonsdisplayet etter at
tenningen er slått på.
Meldinger om bilen 3 122.
Hvis bilbatteriet skal kobles fra (for
eksempel for vedlikeholdsarbeider),
må alarmsirenen deaktiveres på
denne måten: Slå tenningen på og
deretter av igjen, og koble fra bilbat‐
teriet innen 15 sekunder.
Startsperre
Startsperren aktiveres automatisk.
Dersom kontrollampa d blinker når
tenningen er slått på, foreligger det en feil, motoren kan ikke startes. Slå av
tenningen og forsøk å starte motoren
igjen. Prøv igjen med nøkkelen i
senderlommen. Bruk av biler med
elektronisk nøkkel, ved funksjonsfeil
3 159.
Hvis kontrollampen d fortsetter å
blinke, prøv å starte motoren med
reservenøkkelen.
Søk hjelp hos et verksted.Les dette
Merkeskilt for radiofrekvensidentifi‐
kasjon (RFID) kan medføre interfe‐
rens med nøkkelen. Disse må ikke
plasseres i nærheten av nøkkelen
når bilen startes.
Les dette
Startsperren låser ikke dørene. Lås
derfor alltid dørene og slå på tyveri‐
alarmen 3 24, 3 33 når du forlater
bilen.
Kontrollampe d 3 109.
Page 38 of 325

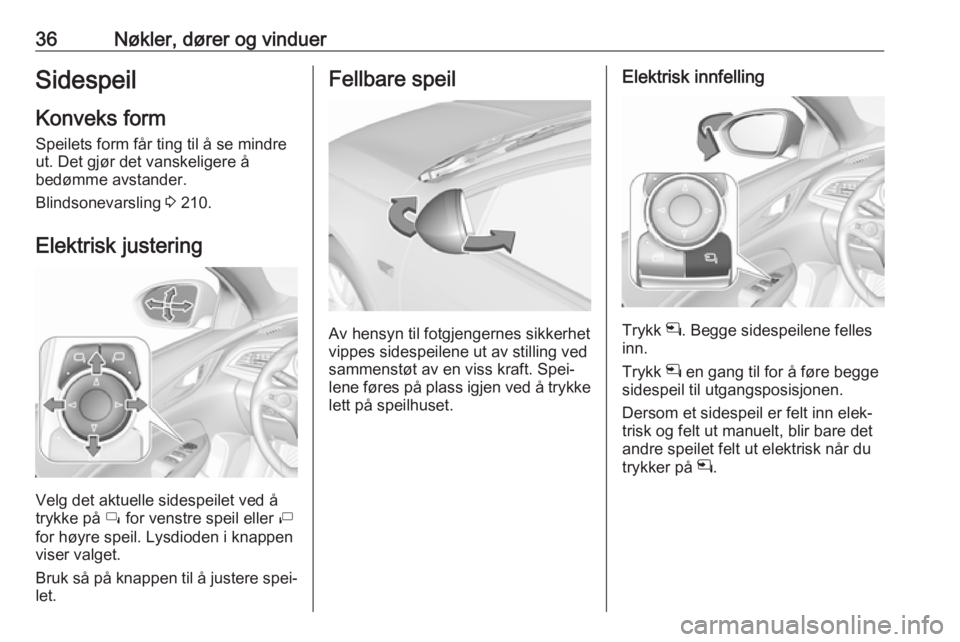

36Nøkler, dører og vinduerSidespeilKonveks form
Speilets form får ting til å se mindre
ut. Det gjør det vanskeligere å
bedømme avstander.
Blindsonevarsling 3 210.
Elektrisk justering
Velg det aktuelle sidespeilet ved å
trykke på í for venstre speil eller ì
for høyre speil. Lysdioden i knappen
viser valget.
Bruk så på knappen til å justere spei‐ let.
Fellbare speil
Av hensyn til fotgjengernes sikkerhet
vippes sidespeilene ut av stilling ved
sammenstøt av en viss kraft. Spei‐
lene føres på plass igjen ved å trykke
lett på speilhuset.
Elektrisk innfelling
Trykk n. Begge sidespeilene felles
inn.
Trykk n en gang til for å føre begge
sidespeil til utgangsposisjonen.
Dersom et sidespeil er felt inn elek‐
trisk og felt ut manuelt, blir bare det
andre speilet felt ut elektrisk når du
trykker på n.
Page 39 of 325

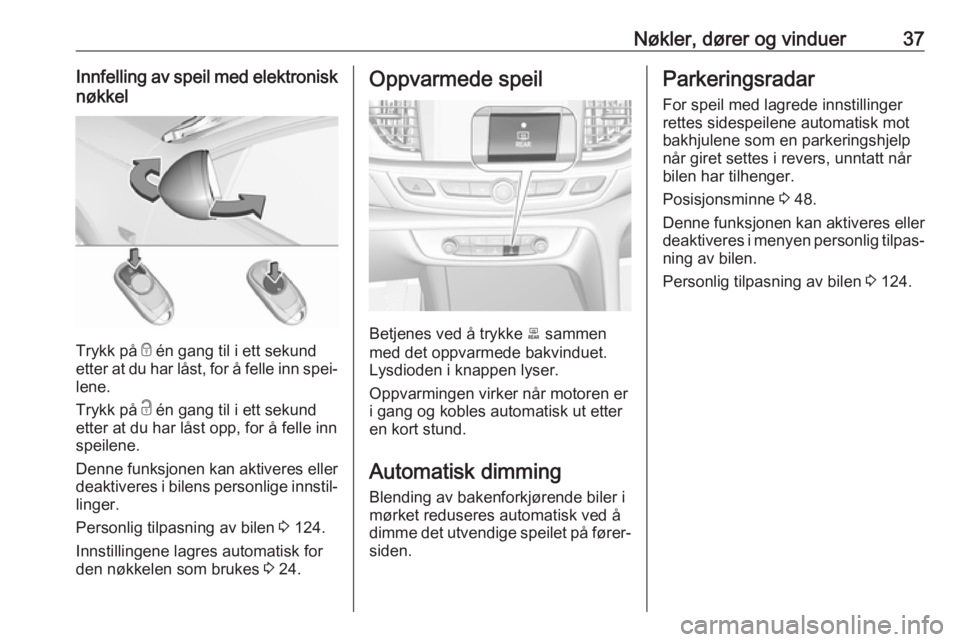

Nøkler, dører og vinduer37Innfelling av speil med elektronisknøkkel
Trykk på e én gang til i ett sekund
etter at du har låst, for å felle inn spei‐ lene.
Trykk på c én gang til i ett sekund
etter at du har låst opp, for å felle inn
speilene.
Denne funksjonen kan aktiveres eller
deaktiveres i bilens personlige innstil‐
linger.
Personlig tilpasning av bilen 3 124.
Innstillingene lagres automatisk for
den nøkkelen som brukes 3 24.
Oppvarmede speil
Betjenes ved å trykke b sammen
med det oppvarmede bakvinduet.
Lysdioden i knappen lyser.
Oppvarmingen virker når motoren er
i gang og kobles automatisk ut etter en kort stund.

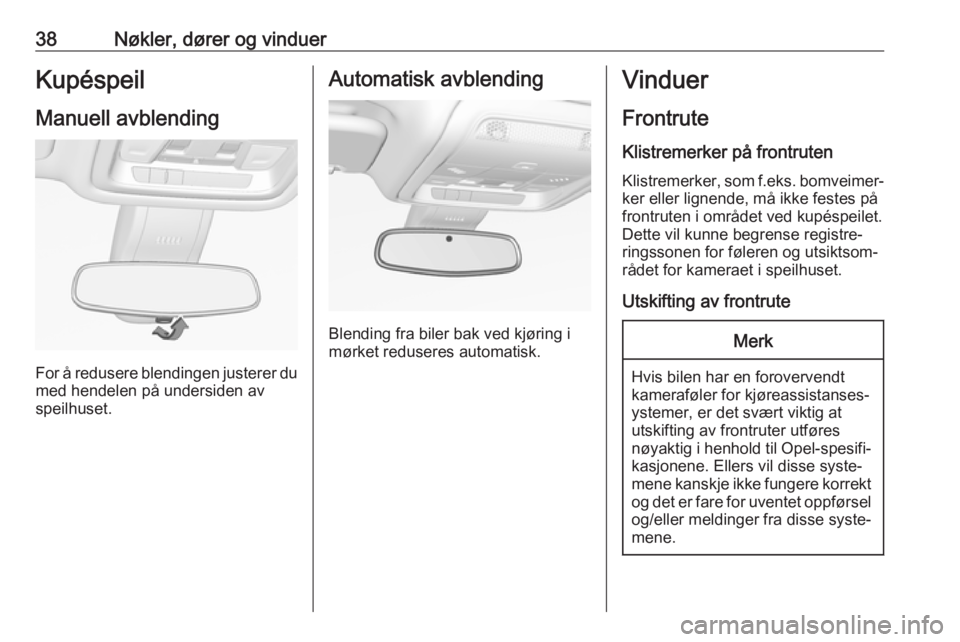

Automatisk dimming
Blending av bakenforkjørende biler i
mørket reduseres automatisk ved å
dimme det utvendige speilet på fører‐ siden.
Parkeringsradar
For speil med lagrede innstillinger
rettes sidespeilene automatisk mot
bakhjulene som en parkeringshjelp når giret settes i revers, unntatt når
bilen har tilhenger.
Posisjonsminne 3 48.
Denne funksjonen kan aktiveres eller
deaktiveres i menyen personlig tilpas‐ ning av bilen.
Personlig tilpasning av bilen 3 124.
Page 40 of 325
38Nøkler, dører og vinduerKupéspeil
Manuell avblending
For å redusere blendingen justerer du med hendelen på undersiden av
speilhuset.
Automatisk avblending
Blending fra biler bak ved kjøring i
mørket reduseres automatisk.
Vinduer
Frontrute Klistremerker på frontrutenKlistremerker, som f.eks. bomveimer‐
ker eller lignende, må ikke festes på
frontruten i området ved kupéspeilet. Dette vil kunne begrense registre‐
ringssonen for føleren og utsiktsom‐
rådet for kameraet i speilhuset.
Utskifting av frontruteMerk
Hvis bilen har en forovervendt
kameraføler for kjøreassistanses‐
ystemer, er det svært viktig at
utskifting av frontruter utføres
nøyaktig i henhold til Opel-spesifi‐ kasjonene. Ellers vil disse syste‐
mene kanskje ikke fungere korrekt og det er fare for uventet oppførsel
og/eller meldinger fra disse syste‐
mene.
