OPEL INSIGNIA BREAK 2018.5 Instruktionsbok

Instrument och reglage99Högnivåinstrumentgrupp, Sport-läge

100Instrument och reglageHögnivåinstrumentgrupp, Tour-läge

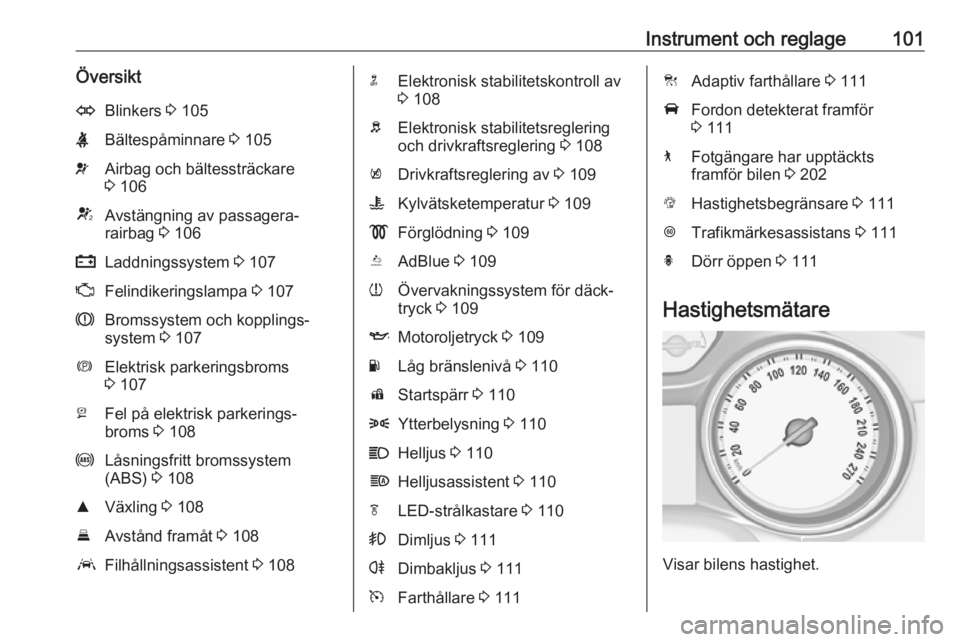

Instrument och reglage101ÖversiktOBlinkers 3 105XBältespåminnare 3 105vAirbag och bältessträckare
3 106VAvstängning av passagera‐
rairbag 3 106pLaddningssystem 3 107ZFelindikeringslampa 3 107RBromssystem och kopplings‐
system 3 107mElektrisk parkeringsbroms
3 107jFel på elektrisk parkerings‐
broms 3 108uLåsningsfritt bromssystem
(ABS) 3 108RVäxling 3 108EAvstånd framåt 3 108aFilhållningsassistent 3 108nElektronisk stabilitetskontroll av
3 108bElektronisk stabilitetsreglering
och drivkraftsreglering 3 108kDrivkraftsreglering av 3 109WKylvätsketemperatur 3 109!Förglödning 3 109YAdBlue 3 109wÖvervakningssystem för däck‐
tryck 3 109IMotoroljetryck 3 109YLåg bränslenivå 3 110dStartspärr 3 1108Ytterbelysning 3 110CHelljus 3 110fHelljusassistent 3 110fLED-strålkastare 3 110>Dimljus 3 111rDimbakljus 3 111mFarthållare 3 111CAdaptiv farthållare 3 111AFordon detekterat framför
3 1117Fotgängare har upptäckts
framför bilen 3 202LHastighetsbegränsare 3 111LTrafikmärkesassistans 3 111hDörr öppen 3 111
Hastighetsmätare
Visar bilens hastighet.

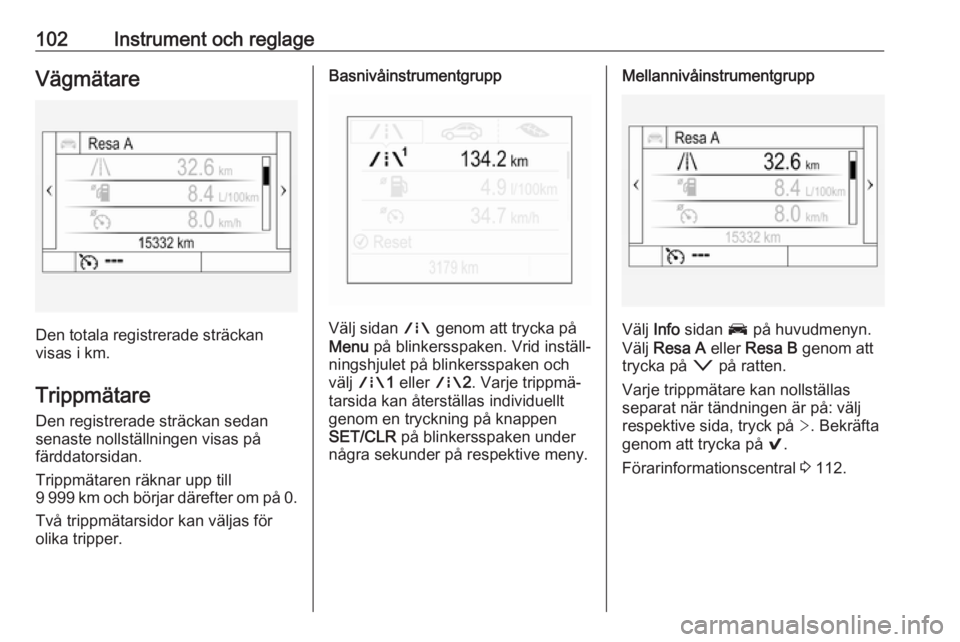

102Instrument och reglageVägmätare
Den totala registrerade sträckan
visas i km.
Trippmätare
Den registrerade sträckan sedan
senaste nollställningen visas på
färddatorsidan.
Trippmätaren räknar upp till
9 999 km och börjar därefter om på 0.
Två trippmätarsidor kan väljas för
olika tripper.
Basnivåinstrumentgrupp
Välj sidan ; genom att trycka på
Menu på blinkersspaken. Vrid inställ‐
ningshjulet på blinkersspaken och
välj ; 1 eller ;2. Varje trippmä‐
tarsida kan återställas individuellt
genom en tryckning på knappen
SET/CLR på blinkersspaken under
några sekunder på respektive meny.
Mellannivåinstrumentgrupp
Välj Info sidan J på huvudmenyn.
Välj Resa A eller Resa B genom att
trycka på o på ratten.
Varje trippmätare kan nollställas
separat när tändningen är på: välj
respektive sida, tryck på >. Bekräfta
genom att trycka på 9.
Förarinformationscentral 3 112.

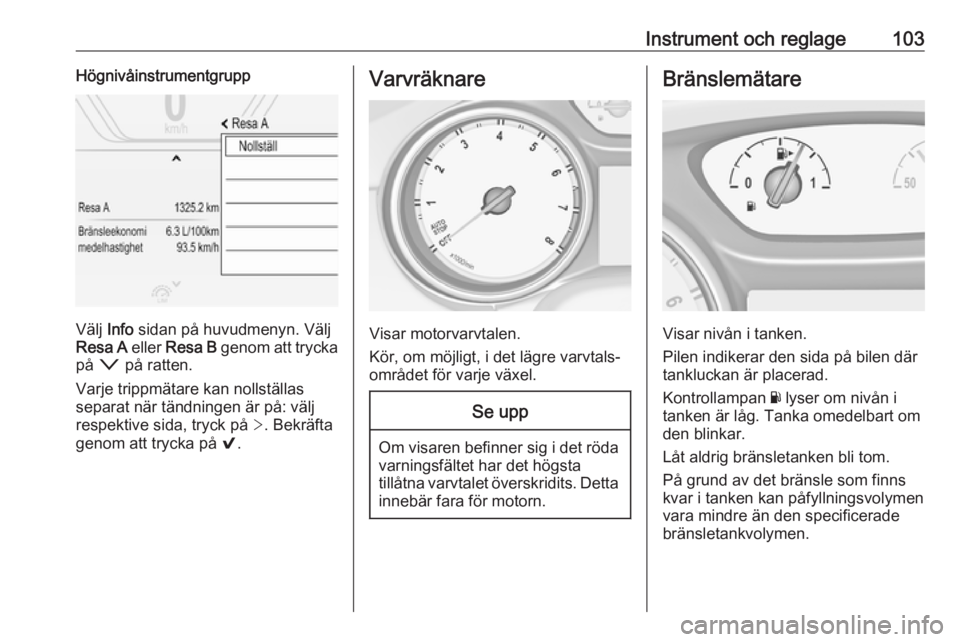

Instrument och reglage103Högnivåinstrumentgrupp
Välj Info sidan på huvudmenyn. Välj
Resa A eller Resa B genom att trycka
på o på ratten.
Varje trippmätare kan nollställas
separat när tändningen är på: välj
respektive sida, tryck på >. Bekräfta
genom att trycka på 9.
Varvräknare
Visar motorvarvtalen.
Kör, om möjligt, i det lägre varvtals‐
området för varje växel.
Se upp
Om visaren befinner sig i det röda varningsfältet har det högsta
tillåtna varvtalet överskridits. Detta
innebär fara för motorn.
Bränslemätare
Visar nivån i tanken.
Pilen indikerar den sida på bilen där
tankluckan är placerad.
Kontrollampan Y lyser om nivån i
tanken är låg. Tanka omedelbart om den blinkar.
Låt aldrig bränsletanken bli tom.
På grund av det bränsle som finns
kvar i tanken kan påfyllningsvolymen
vara mindre än den specificerade
bränsletankvolymen.

104Instrument och reglageTemperaturmätaremotorkylvätska
Visar kylvätsketemperaturen
50°:motorns drifttemper‐
atur har ännu inte
uppnåtts90° (det
mittre
området):normal drifttemperatur130°:temperaturen för hög
Observera!
Om motorns kylvätsketemperatur är för hög stannar du bilen och kör
motorn på tomgång. Fara för
motorn. Kontrollera kylvätskenivån.
Servicedisplay
Motoroljans livslängdssystem inform‐
erar dig om när motoroljan och olje‐
filtret skall bytas. Beroende på förhål‐ landena kan det intervall när ett olje-
och filterbyte indikeras variera avse‐
värt.
Menyn för återstående oljelivslängd
visas i förarinformationscentralen
3 112.
På basnivådisplayen väljer du ?
genom att trycka på MENU på
blinkersspaken. Vrid inställnings‐
ratten för att välja sidan Återstående
oljelivslängd .

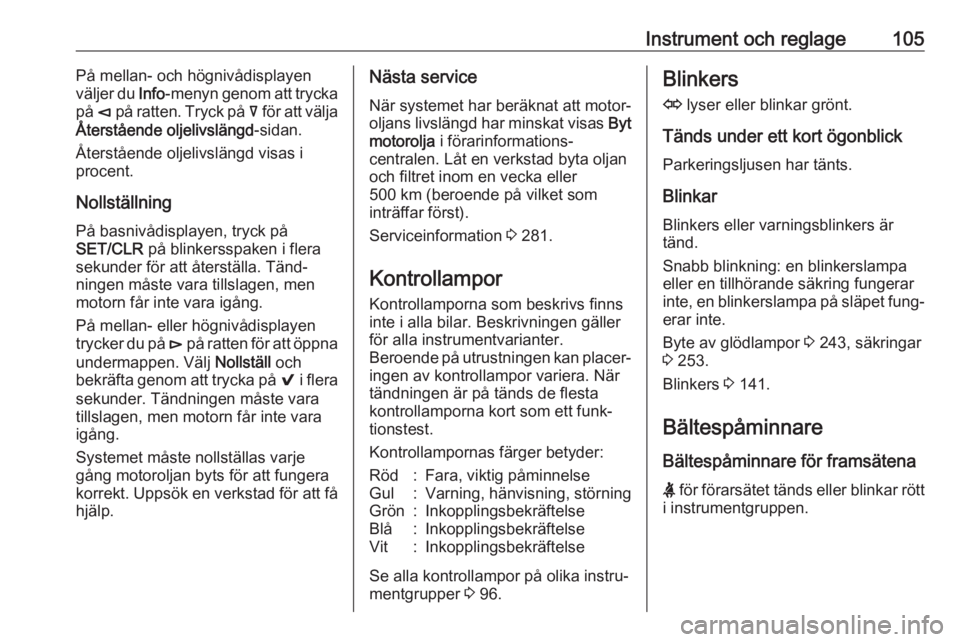

Instrument och reglage105På mellan- och högnivådisplayenväljer du Info-menyn genom att trycka
på è på ratten. Tryck på å för att välja
Återstående oljelivslängd -sidan.
Återstående oljelivslängd visas i
procent.
Nollställning
På basnivådisplayen, tryck på
SET/CLR på blinkersspaken i flera
sekunder för att återställa. Tänd‐
ningen måste vara tillslagen, men
motorn får inte vara igång.
På mellan- eller högnivådisplayen trycker du på é på ratten för att öppna
undermappen. Välj Nollställ och
bekräfta genom att trycka på 9 i flera
sekunder. Tändningen måste vara
tillslagen, men motorn får inte vara
igång.
Systemet måste nollställas varje
gång motoroljan byts för att fungera
korrekt. Uppsök en verkstad för att få
hjälp.Nästa service
När systemet har beräknat att motor‐
oljans livslängd har minskat visas Byt
motorolja i förarinformations‐
centralen. Låt en verkstad byta oljan
och filtret inom en vecka eller
500 km (beroende på vilket som
inträffar först).
Serviceinformation 3 281.
Kontrollampor
Kontrollamporna som beskrivs finns
inte i alla bilar. Beskrivningen gäller för alla instrumentvarianter.
Beroende på utrustningen kan placer‐ ingen av kontrollampor variera. Närtändningen är på tänds de flesta
kontrollamporna kort som ett funk‐ tionstest.
Kontrollampornas färger betyder:Röd:Fara, viktig påminnelseGul:Varning, hänvisning, störningGrön:InkopplingsbekräftelseBlå:InkopplingsbekräftelseVit:Inkopplingsbekräftelse
Se alla kontrollampor på olika instru‐ mentgrupper 3 96.
Blinkers
O lyser eller blinkar grönt.
Tänds under ett kort ögonblick Parkeringsljusen har tänts.
Blinkar Blinkers eller varningsblinkers är
tänd.
Snabb blinkning: en blinkerslampa
eller en tillhörande säkring fungerar inte, en blinkerslampa på släpet fung‐
erar inte.
Byte av glödlampor 3 243, säkringar
3 253.
Blinkers 3 141.
Bältespåminnare Bältespåminnare för framsätena
X för förarsätet tänds eller blinkar rött
i instrumentgruppen.

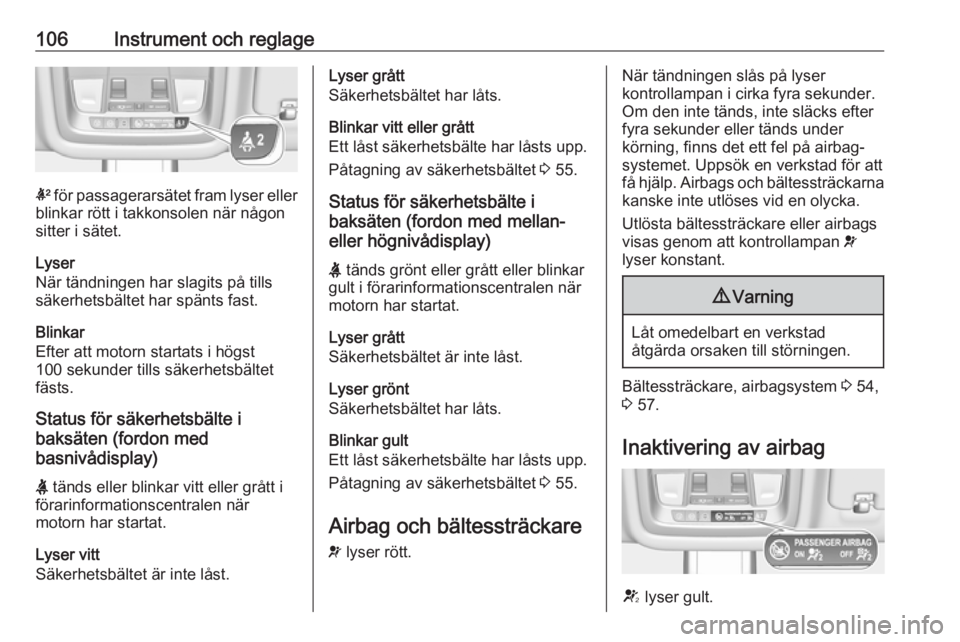

106Instrument och reglage
k för passagerarsätet fram lyser eller
blinkar rött i takkonsolen när någon
sitter i sätet.
Lyser
När tändningen har slagits på tills
säkerhetsbältet har spänts fast.
Blinkar
Efter att motorn startats i högst
100 sekunder tills säkerhetsbältet
fästs.
Status för säkerhetsbälte i
baksäten (fordon med
basnivådisplay)
X tänds eller blinkar vitt eller grått i
förarinformationscentralen när
motorn har startat.
Lyser vitt
Säkerhetsbältet är inte låst.
Lyser grått
Säkerhetsbältet har låts.
Blinkar vitt eller grått
Ett låst säkerhetsbälte har låsts upp.
Påtagning av säkerhetsbältet 3 55.
Status för säkerhetsbälte i
baksäten (fordon med mellan-
eller högnivådisplay)
X tänds grönt eller grått eller blinkar
gult i förarinformationscentralen när
motorn har startat.
Lyser grått
Säkerhetsbältet är inte låst.
Lyser grönt
Säkerhetsbältet har låts.
Blinkar gult
Ett låst säkerhetsbälte har låsts upp.
Påtagning av säkerhetsbältet 3 55.
Airbag och bältessträckare
v lyser rött.När tändningen slås på lyser
kontrollampan i cirka fyra sekunder. Om den inte tänds, inte släcks efter
fyra sekunder eller tänds under
körning, finns det ett fel på airbag‐
systemet. Uppsök en verkstad för att
få hjälp. Airbags och bältessträckarna kanske inte utlöses vid en olycka.
Utlösta bältessträckare eller airbags
visas genom att kontrollampan v
lyser konstant.9 Varning
Låt omedelbart en verkstad
åtgärda orsaken till störningen.
Bältessträckare, airbagsystem 3 54,
3 57.
Inaktivering av airbag
V lyser gult.

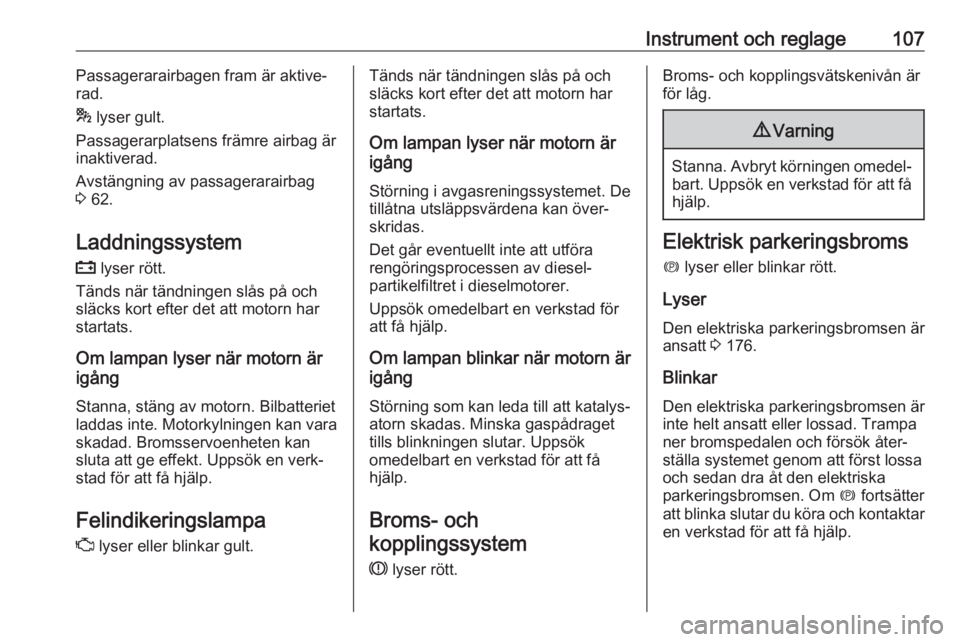

Instrument och reglage107Passagerarairbagen fram är aktive‐
rad.
* lyser gult.
Passagerarplatsens främre airbag är inaktiverad.
Avstängning av passagerarairbag
3 62.
Laddningssystem
p lyser rött.
Tänds när tändningen slås på och
släcks kort efter det att motorn har
startats.
Om lampan lyser när motorn är
igång
Stanna, stäng av motorn. Bilbatteriet laddas inte. Motorkylningen kan vara
skadad. Bromsservoenheten kan
sluta att ge effekt. Uppsök en verk‐
stad för att få hjälp.
Felindikeringslampa Z lyser eller blinkar gult.Tänds när tändningen slås på och
släcks kort efter det att motorn har
startats.
Om lampan lyser när motorn är
igång
Störning i avgasreningssystemet. De
tillåtna utsläppsvärdena kan över‐
skridas.
Det går eventuellt inte att utföra
rengöringsprocessen av diesel‐
partikelfiltret i dieselmotorer.
Uppsök omedelbart en verkstad för
att få hjälp.
Om lampan blinkar när motorn är
igång
Störning som kan leda till att katalys‐
atorn skadas. Minska gaspådraget
tills blinkningen slutar. Uppsök
omedelbart en verkstad för att få
hjälp.
Broms- och
kopplingssystem
R lyser rött.Broms- och kopplingsvätskenivån är
för låg.9 Varning
Stanna. Avbryt körningen omedel‐
bart. Uppsök en verkstad för att fåhjälp.
Elektrisk parkeringsbroms
m lyser eller blinkar rött.
Lyser Den elektriska parkeringsbromsen är
ansatt 3 176.
Blinkar Den elektriska parkeringsbromsen ärinte helt ansatt eller lossad. Trampa
ner bromspedalen och försök åter‐
ställa systemet genom att först lossa
och sedan dra åt den elektriska
parkeringsbromsen. Om m fortsätter
att blinka slutar du köra och kontaktar
en verkstad för att få hjälp.

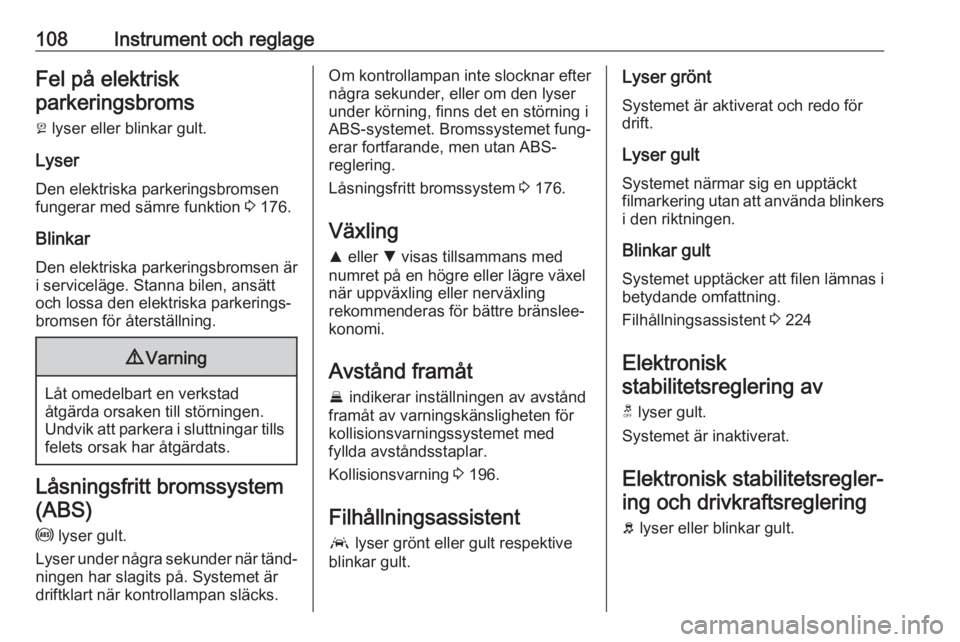

108Instrument och reglageFel på elektriskparkeringsbroms
j lyser eller blinkar gult.
Lyser
Den elektriska parkeringsbromsen
fungerar med sämre funktion 3 176.
Blinkar Den elektriska parkeringsbromsen äri serviceläge. Stanna bilen, ansätt
och lossa den elektriska parkerings‐
bromsen för återställning.9 Varning
Låt omedelbart en verkstad
åtgärda orsaken till störningen. Undvik att parkera i sluttningar tills felets orsak har åtgärdats.
Låsningsfritt bromssystem
(ABS)
u lyser gult.
Lyser under några sekunder när tänd‐ ningen har slagits på. Systemet är
driftklart när kontrollampan släcks.
Om kontrollampan inte slocknar efter
några sekunder, eller om den lyser
under körning, finns det en störning i
ABS-systemet. Bromssystemet fung‐
erar fortfarande, men utan ABS-
reglering.
Låsningsfritt bromssystem 3 176.
Växling
R eller S visas tillsammans med
numret på en högre eller lägre växel när uppväxling eller nerväxling
rekommenderas för bättre bränslee‐
konomi.
Avstånd framåt E indikerar inställningen av avstånd
framåt av varningskänsligheten för
kollisionsvarningssystemet med
fyllda avståndsstaplar.
Kollisionsvarning 3 196.
Filhållningsassistent
a lyser grönt eller gult respektive
blinkar gult.Lyser grönt
Systemet är aktiverat och redo för
drift.
Lyser gult Systemet närmar sig en upptäckt
filmarkering utan att använda blinkers
i den riktningen.
Blinkar gult
Systemet upptäcker att filen lämnas i
betydande omfattning.
Filhållningsassistent 3 224
Elektronisk
stabilitetsreglering av
t lyser gult.
Systemet är inaktiverat.
Elektronisk stabilitetsregler‐
ing och drivkraftsreglering
b lyser eller blinkar gult.
